Вентиляция коттеджа: варианты организации системы воздухообмена + правила устройства

В частном доме важны благоустройство и уют. Комфортный микроклимат обеспечит отопление и вентиляция коттеджа, цивилизованные условия создадут водоснабжение и электричество, канализация и газоснабжение. В идеале все системы проектируются одновременно, с учетом их дальнейшего взаимодействия.

Мы расскажем о том, как организовать стабильный полноценный воздухообмен. Подскажем, какую схему лучше предпочесть и как подобрать оборудование, которое будет отлично работать на благо владельцев. Вы узнаете все о тонкостях проектирования автономной системы вентилирования.

Вентиляция коттеджа и современные материалы

Раньше к системе вентиляции дома не предъявлялись столь строгие требования. Сегодня же, создавая проект вентиляции коттеджа, наши инженеры непременно учитывают материалы и тип внешних ограждающих конструкций дома.

Дело в том, что традиционные технологии строительства оставляли много возможностей для притока наружного воздуха: приток организовывался через неплотности в ограждающих конструкциях (окнах и стенах). В тех условиях для поддержания комфортной атмосферы в доме хватало простой вытяжки. Кроме того, преимущественно однородные стены с хорошей паропроницаемостью достаточно эффективно выводили наружу водяной пар, не задерживая его в своей толще.

Герметичные окна — причина высокой влажности в доме. Установка герметичных окон и дверей кардинально меняет ситуацию. Современные окна и двери практически не имеют щелей, которые в старых строительных нормах вполне серьезно рассматривались как часть вентиляционной системы. А без них вытяжка практически не работает. Она только создает разрежение, которое не приводит к проветриванию. Выход – создавать приточные каналы, о которых речь пойдет ниже.

Устранение щелей – не единственное новшество, на которое приходится отвечать совершенствованием системы вентиляции коттеджа. Свой вклад вносит и применение материалов с низкой паропроницаемостью: паробарьеров, непроницаемых утеплителей, клинкерной облицовки и других.

Сильное ограничение естественного вывода влаги сквозь стены требует применения новых решений и тщательного расчета воздухообмена.

Подробнее о вентиляции коттеджа или дома

предлагает заказчикам проектирование, монтаж, интеграцию и сервисное обслуживание систем вентиляции для коттеджей. Именно в этой области создания вентиляционных систем на объектах загородной недвижимости наша компания имеет большой практический опыт.

Для коттеджей площадью от 240 до 2400 кв.м. наша компания уже создала различные системы вентиляции, 90 % из которых являются приточно-вытяжными вентиляционными системами с охлаждением подаваемого воздуха.

Особенность всех этих внутренних климатических блоков (Pacific, Parasol, Paragon, Primo, есть другие модификации) заключается в том, что в них нет двигателей, фильтров, компрессоров, вентиляторов, проводов и конденсата, в отличие от фанкойлов.

Далее мы раскроем подробнее основные подходы к созданию в коттеджах эффективных и комфортных систем вентиляции.

Наши специалисты, имея большой практический опыт, достаточно хорошо знают особенности воздухораспределения в помещениях частных коттеджей, существующие проблемы и пути их решения.

Хотим ознакомить читателя с возникающими вопросами при создании систем вентиляции в разноплановых, функционирующих в различных условиях, помещениях коттеджей. Коттедж, как правило, имеет множество жилых помещений, а также помещений, требующих специальных (особых) условий вентилирования.

• Например, в бассейне, в сауне, в бане и постирочной нужна вентиляция для удаления избытков влажного воздуха.
• В котельной и каминной всегда нужен воздух для поддержания пламени, режимов горения.
• В основных помещениях коттеджа, таких как спальня, гостиная, столовая, кабинет, игровая или детская комната, необходимо создать максимально комфортную вентиляцию для проживания людей.
• Далее, в санузлах, в гаражах и технических помещениях нужно удалять воздух с запахами, а в помещениях кладовой, тамбура и гардероба достаточно режима проветривания.

В зависимости от назначения помещений коттеджа и гарантированного их вентилирования создается принудительная (механическая) вентиляция, которая может быть трех видов: приточная, вытяжная и приточно-вытяжная.

В этом разделе мы не станем подробно рассматривать вопросы о самой необходимости создания системы вентиляции в коттедже. Об этом много написано и сказано в авторитетных изданиях. Мы же хотим остановиться на основных принципах и вариантах создания вентиляции в коттеджах.

Нормы воздухообмена в частном доме

Согласно действующим нормативам, в частности СП 54.13330.2011 «Здания жилые одноквартрные» в жилых помещениях дома необходим однократный воздухообмен в час.

Кратность воздухообмена – это отношение объема помещения к объему воздуха. Например, для жилой комнаты площадью 20 м2 с высотой потолка 3 метра необходимый санитарный воздухообмен составляет 60 м3/час.

Минимальный воздухообмен для жилых помещений в нерабочем режиме (когда в комнате нет людей) и для подсобных помещенний в доме должен быть не менее 0,2 крат.

Вентиляция в частном доме – варианты систем

Вентиляция в жилом доме должна поддерживать чистоту и качество воздуха в соответствии с санитарными нормами, а также равномерность его поступления и распределения.

Вентиляция в частном доме может быть следующих типов:

• Естественная. С естественным побуждением движения воздуха через вентиляционные каналы
• Механическая. С принудительным побуждением притока и вытяжки
• Комбинированная. С естественным притоком и частичным использованием механической вытяжки.

Выбор наиболее оптимальной схемы

Выбирают ту или иную схему организации вентилирования в зависимости от многих факторов:

• тип и размеры строения;
• используемые материалы;
• наличие различных элементов — пластиковых или деревянных окон и так далее;
• предпочтения домовладельцев;
• финансовые возможности.

Со своей стороны, специалисты на практике уже давно определились со своими предпочтениями и считают наиболее оптимальной схемой приточно-вытяжную, которая бывает с естественной или принудительной тягой.

Варианты с естественным воздухообменом

Выше мы уже говорили об особенностях организации модели с естественным обменом воздуха, использующей специальные вентиляционные каналы. Вытяжные системы монтируются обыкновенно в санузлах и других вспомогательных помещениях, а приточные — в жилых.

Этот вариант достаточно распространен, поскольку свежий воздух идет туда, где он нужен. Хотя сегодня схема представляется несколько устаревшей и далеко не всегда эффективной, а потому используется все реже.

Приточно-вытяжные системы принудительного типа

Обеспечивают наивысший комфорт для жильцов из-за своей высокой эффективности. Здесь используются вентиляторы на приток и вытяжку. Можно использовать приточно-вытяжную установку. В корпусе ПВУ находятся оба вентилятора.

Оборудование устанавливается либо в одном из служебных помещений, либо прямо на чердаке (этот вариант лучше). Забор воздуха осуществляется посредством воздуховода, выведенного наружу через фронтон крыши или через кровлю.

Воздуховоды разводятся по всем помещениям. Чем больше коттедж, тем большей мощности установку выбирают. Следует признать, что при такой организации, свежий воздух распределяется по коттеджу весьма равномерно.

Главный недостаток таких систем кроется в энергозависимости — они потребляют электроэнергию, и при возможных аварийных и плановых отключениях не работают. Кроме того, возрастают расходы на оплату электричества. Однако эти недостатки вполне компенсируются высоким уровнем комфорта.

ПВУ с рекуперацией тепла

Эта система представляет собой обычную приточно-вытяжную модель, в которую встроен рекуператор, позволяющий не выпускать тепло из помещения вместе с выбрасываемым на улицу воздухом. Это тепло передается поступающему извне потоку. Для работы в зимний период используется рекуператор с встроенным нагревателем.

Приточно-вытяжная вентиляция с рекуперацией тепла

Приточно-вытяжная установка с рекуперацией

Одним из эффективных и практичных вариантов устройства вентиляции в частном доме является приточно-вытяжная вентиляция с рекуперацией тепла.

В этом случае, воздухообмен в доме выполняет центральная приточно-вытяжная установка. Наружный воздух поступая в установку, очищается от пыли, подогревается в рекуператоре, догревается в водяном или электрическом калорифере и по воздуховодам из оцинкованной стали распределяется по жилым помещениям.

Рекуперация – это использование тепла вытяжного воздуха для нагрева приточного. Например, чтобы подогреть 1000 м3/час воздуха с — 28 до +20 необходимо примерно 15 кВт тепловой (горячая вода) или электрической энергии. Рекуперация позволяет сэкономить до 80% этих расходов. Подробнее о рекуперации.

Автоматика приточно-вытяжной установки позволяет гибко управлять ее работой: устанавливать температуру, регулировать количество воздуха, изменять скорость и т.п.

Обслуживание приточно-вытяжной установки, в основном, заключается в регулярной замене воздушных фильтров. В среднем, смену фильтров рекомендуется производить не реже 1 раза в квартал.

Современные приточно-вытяжные установки работают, как правило, тихо, особенно на низких оборотах вентиляторов.

Примерную стоимость приточно-вытяжной вентиляции с рекуперацией тепла для частного дома можно рассчитать воспользовавшись онлайн–калькулятором на нашем сайте.

Приточно-вытяжные установки с рекуперацией, различного конструктивного исполнения: напольные вертикальные, напольные горизонтальные, подпотолочные

Как и любая система, приточно-вытяжная вентиляция с рекуперацией тепла в коттедже имеет свои сильные и слабые стороны.

Плюсы:

• Высокое качество воздуха круглый год
• Фильтрация и подогрев наружного воздуха
• Рекуперация тепла
• Удобное управление

Минусы:

• Требуеся место под оборудование и воздуховоды
• Относительно высокая стоимость
• Требуется профессиональный монтаж

Описание приточно-вытяжной вентиляции с рекуперацией и системы кондиционирования коттеджа можно посмотреть в данном видеоролике

Решения

Проветривание квартиры или дома путем открытия дверей и окон не решает проблемы, а наоборот, приводит к проникновению снаружи нежелательных звуков, грязи и пыли, а также охлаждению воздуха и сквознякам. Продолжительное использование центрального отопления очень сушит воздух. Проветривание помещения в зимнее время способствует ещё большему осушению воздуха. И в результате, это приводит к появлению повышенного статического электрического поля, снижению комфортных условий в помещении, ущербу для мебели и ремонта, а в некоторых случаях и к болезненным последствиям, например, к обострению астмы, сухости кожи и волос.

Чтобы всего этого избежать, в жилых помещениях монтируют систему искусственной или механической вентиляции. В такой системе используется оборудование и приборы (вентиляторы, фильтры, воздухонагреватели и т.д.), которые позволяют перемещать, очищать и нагревать воздух. Искусственные системы могут удалять или подавать воздух в вентилируемые помещения в независимости от условий окружающей среды.

• Вытяжная система

Самое простое и наименее затратное решение для вентиляции дома, коттеджа, квартиры – вытяжная система, которая удаляет отработанный воздух из помещений. Ее установка просто необходима в таких помещениях, как кухня и сан. узлы.

• Приточная система

Более серьезным решением является выбор в пользу приточной системы вентиляции, основная задача которой – подача свежего воздуха в помещение.

• Приточно-вытяжная система

Самым грамотным решением будет установка приточно-вытяжной системы вентиляции, т.к. она осуществляет как приток свежего воздуха, так и удаление уже отработанного. Кроме того, эта система позволяет подогревать подаваемый воздух (приточно-вытяжная система с рекуперацией тепла) или охлаждать его (специальные функции системы, центральное кондиционирование).

Плюсы приточно-вытяжной системы:

• экономия электроэнергии до 80%
• вероятность поломки оборудования минимальна
• простота монтажа системы
• летом – охлаждение, зимой – обогрев

Поскольку в загородных домах чаще всего используется автономная система водяного обогрева коттеджа, то для подогрева приточного воздуха зимой можно воспользоваться водяным калорифером (теном). Его использование в конкретных случаях бывает экономически выгоднее, в отличие от электрического калорифера, который потребляет в процессе работы определенное количество электроэнергии.

Надо учитывать еще то, что при подаче воздуха в помещения используются воздуховоды, имеющие свои расчетные размеры. Для того чтобы воздуховодов не было видно, нужно предусмотреть их декоративную облицовку или заранее до строительства или ремонта спланировать.

Центральное кондиционирование

Канальный охладитель воздуха

Хорошей альтернативой обычным кондиционерам (настенным или канальным) является центральное кондиционирование.

Для простоты понимания, центральное кондиционирование – это та же приточная вентиляция, но увеличенной производительности и с опцией охлаждения приточного воздуха. То есть, летом наружный воздух поступает в дом с температурой не + 30 град. С, как на улице, а +18, например или любой другой по желанию пользователя.

В отличие от кондиционеров, которые «гоняют» один и тот же воздух, центральное кондиционирование создает в доме принципиально более качественный микроклимат, поскольку заполняет дом свежим воздухом. Это, в общем, высокий уровень.

В результате в доме нет внутренних блоков кондиционеров, лючков, дренажей и тому подобных вещей. Все оборудование размещается в одном месте – это упрощает монтаж и сервисное обслуживание.

В качестве охладителей в центральном кондиционировании применяются фреоновые наружные блоки от тех же кондиционеров или холодильные машины типа «чиллер» работающие по схеме фреон/вода.

Как и любая система, центральное кондиционирование воздуха в частном доме имеет свои сильные и слабые стороны.

Основным минусом системы является сложность в регулировании температуры по комнатам – в данном случае, устанавливать можно общую температуру приточного воздуха.

Также, центральное кондиционирование не создает сильного холода, поскольку производительность зависит от кратности, а в вентиляции кратность невелика. Скорее это облегченный вариант охлаждения, создающий легкую фоновую прохладу по всему дому.

Преимущества:

• Высокое качество воздуха в доме круглый год
• Фильтрация, подогрев или охлаждение приточного воздуха
• Гибкость управления
• Нет внутренних блоков, лючков, дренажей т.п.
• Сервис в одном месте

Сложности:

• Сложность в регулировании температуры по зонам
• Нет сильного холода
• Требуется профессиональный монтаж

Основы естественной и принудительной вентиляции

Естественная вентиляция загородного дома является самым простым вариантом. В его основе природные условия и использование разницы температуры и давления внутри. Появляется естественная тяга, которая обеспечивает циркуляцию воздуха, удаляя из здания отработанные потоки, на место которые поступают чистые. Для поступления воздуха устанавливаются специальные клапаны в виде отверстий с закрытыми решетками. Они не создают сквозняки, но обеспечивают необходимый приток воздуха. Такие клапаны могут закрываться, если на улице очень холодно. Дополнительно могут оснащаться фильтрами, датчиками влажности и шумоглушителями, могут работать в автоматическом режиме.

Отвод отработанных масс осуществляется системой труб, выводные отверстия размещаются в самых загрязненных помещениях. Вывод воздуха происходит при помощи тяги, для чего выход трубы размещается на высоте минимум 0,7 м над крышей, отверстие прикрывается «зонтом», который защищает систему от попадания осадкой, мусора, мелких животных и птиц.

Пример разводки естественной вентиляции Источник sindelkatus.ee

Приточно-вытяжная вентиляция без рекуперации тепла

Приточная установка

В этом случае, для организации приточно-вытяжной вентиляции в коттедже применяются центральная приточная установка и несколько вытяжных систем.

Свежий воздух поступает в приточную установку, очищается от пыли, подогревается в водяном или электрическом калорифере, при необходимости увлажняется или охлаждается и по сети воздуховодов из оцинкованной стали распределяется по жилым комнатам.

Автоматика приточной установки позволяет гибко управлять ее работой – менять температуру притока, количество воздуха, скорость вентилятора и т.п.

Вытяжные системы делаются частично механическими, т.е. работают от вентиляторов, частично естественными — работают за счет естественной тяги.

Обслуживание приточной установки заключается в регулярной замене воздушных фильтров. В среднем, менять воздушный фильтр на приточной установке рекомендуется не реже 1 раза в квартал.

Приточно-вытяжная вентиляция частного дома без рекуперации имеет свои сильные и слабые стороны.

Преимущества:

• Высокое качество воздуха круглый год
• Фильтрация и подогрев наружного воздуха
• Приточные и вытяжные системы размещаются отдельно
• Удобное управление

Сложности:

• Требуется место под оборудование и воздуховоды
• Нет рекуперации тепла
• Необходим профессиональный монтаж

Варианты организации вентиляции

Безукоризненно действующая вентиляция здания – это не только прохладный, но и чистый воздух, отвечающий всем санитарным нормам. Серьезной ошибкой будет полагать, что обычная вытяжка или кондиционер решит эту проблему, так как добавленный климатической системой свежий воздух просто соединяется с отработанным, разбавляя его, а бактерии и запахи остаются.

Из-за повальной повсеместной герметизации уже не работают правила инфильтрации воздуха, широко используемые в строительстве во времена СССР. Тогда для вентиляции многоквартирных домов, построенных из экологически чистых стройматериалов, было достаточно щелей в деревянных рамах и вытяжных вентиляционных каналов.

Каждая комната в коттедже должна регулярно проветриваться и полностью “омываться” потоком свежего воздуха. Эффективное функционирование вентиляции обеспечивает оптимальный микроклимат

Сейчас в оконных и дверных коробках ради герметизации устанавливаются эффективные уплотнители, предотвращающие естественный приток. В строительных конструкциях используются непроницаемые пленки и утеплители, препятствующие не только утечкам тепловой энергии и проникновению влаги, но и течению воздуха.

Все это сохраняет энергоресурсы, но приводит к затруднению естественного воздухообмена между улицей и внутренними помещениями домов. Для того чтобы обеспечить регулярную поставку свежего воздуха в замкнутые пространства и устраивают вентиляцию. Она бывает естественной, механической и смешанной.

Принцип и действие гравитационной системы

Естественная система, обеспечивающая в коттеджах регулярный воздухообмен, действует за счет сил гравитации. Движение воздушных потоков в ней обосновано разницей давления, температуры и плотности воздуха за окнами и внутри постройки.

Прохладный уличный воздух затягивается через приточные клапаны, открытые форточки, приоткрытые для микропроветривания пластиковые фрамуги. Новая свежая порция подталкивает отработанную воздушную массу к вытяжке, которая в частных постройках может находиться в вентиляционной шахте, в потолке с выходом на чердак, а после на улицу, или через стену сразу на улицу.

На силу тяги в вытяжной трубе в большей степени оказывают влияние ветер и сечение, длина и другие параметры вентиляционных каналов. Однако срабатывает это лишь при уличной температуре не более 12-15 градусов тепла, при повышении значений – эффективность вытяжки значительно снижается.

Гравитационный тип – самый дешевый и простой в реализации вариант устройства системы воздухообмена. В ней практически нечему ломаться, но сбои в работе могут быть. Случаются они из-за выравнивания давления внутри помещения и снаружи коттеджа

Зимой же наоборот, потоки воздуха наверх усиливаются, и тепло “вылетает в трубу”. Существуют методы для повышения результативности работы естественной системы вентиляции – установка дефлектора или обратных клапанов на канал, но кардинально это ситуацию не меняет.

По санитарным нормам объем поступающего чистого воздуха составляет:

• 3 куб.м./час на 1 кв. метр комнат ;
• 25 куб.м./час для санузлов;
• 35 куб.м на одного взрослого человека.

Часто используют для удобства другой норматив – кратность воздухообмена, который отражает, сколько раз в помещении должен замениться воздух в течение часа (в России этот показатель не менее 0,35 раз/час).

Для того чтобы обеспечить движение воздуха в коттеджах с герметичными окнами используют вытяжные и приточные клапаны. Если клапаны снабжаются вентиляторами, естественная система переводится в разряд смешанных

На практике несоответствие качества и состава воздушной массы санитарно-эпидемиологическим нормам проявляется в следующих негативных факторах:

• в нарушении температурного режима;
• в появлении сырости, плесневых грибков;
• в проявлении табачного дыма и кухонных запахов;
• в повышении уровня углекислого газа.

Основным достоинством гравитационного вида вентиляции является только простота и минимальные расходы. Ведь естественная схема не полностью выполняет возложенными на нее функции обновления воздуха в жаркий период, когда по тем же гравитационным причинам воздух может двигаться в обратном направлении: из дома за окно.

Механическая вентиляция и ее виды

Чтобы не допустить подобные явления и сбалансировать потоки свежего и загрязненного воздуха, в коттеджах устанавливают оборудование для механической (или как ее называют принудительной) регуляции воздухообмена. В число вентиляционных систем механического типа входят: не только приточное и вытяжное устройства, но и приточно-вытяжной комплекс.

Монтаж систем предполагает установку узлов и блоков для осуществления притока и вытяжки воздуха в систему воздуховодов (простейшими их представителями являются кухонные вытяжки и канальные кондиционеры).

Приточно-вытяжная установка – это группировка подачи и удаления в один моноблок. К этому классу относятся и схемы с вмонтированными одновременно и в вытяжку, и в приток вентиляторами. Отметим, что в приточно-вытяжных схемах всегда работает только вытяжка или только приток, а у хозяина есть выбор, что предпочтительней использовать.

При планировании приточно-вытяжной вентиляции коттеджа следует учитывать важное условие нормальной работы системы – чистый воздух должен поступать во все жилые, хозяйственные и бытовые помещения. Вытяжку устраивают зонах с нестабильной влажностью и температурой: в санузлах, кухнях, душевых и т.д.

Кроме основных помещений, в которых необходимо с помощью вентилирования обеспечить здоровую комфортную обстановку, в большинстве загородных домов имеется большое количество технических, хозяйственных и специальных помещений.

В зависимости от назначения они требуют индивидуального подхода в организации их обслуживания:

• В бане, сауне и бассейне нужна вентиляция с контролем уровня влажности.
• В каминной и котельной с атмосферным газовым котлом необходимо подачей кислорода поддерживать горение.
• В гардеробных и кладовых достаточно простого проветривания.

Если чистый воздух поступает в гостиные, детские и спальные комнаты, а выводится из уборных, ванных комнат и кухни, это характерный пример правильно устроенной вентиляции коттеджа и грамотно спроектированной организации системы любого типа, независимо от фактора побуждения, гравитационного или механического.

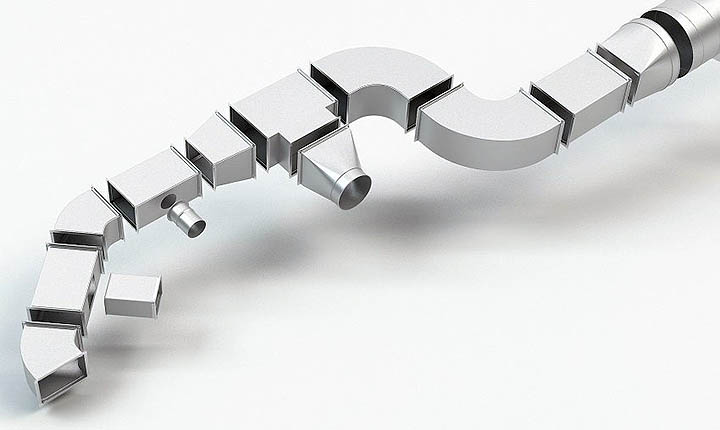

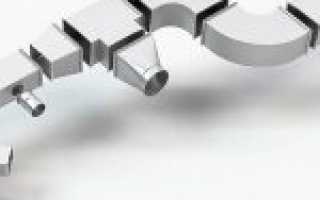

Для удаления потока воздуха необходимы вытяжные вентиляционные трубы. По форме сечения они бывают круглыми и прямоугольными, по степени жесткости – жесткими и гибкими. Гибкостью обладают алюминиевые и полимерные гофрированные воздуховоды.

У гибких из-за гофрировки самое большое сопротивление, однако есть ситуации, когда без них не обойтись. Повороты проще и быстрее выполнить гофрой. Ее же ставят на участках, компенсирующих линейное тепловое расширение пластиковых вентиляционных труб и коробов.

Каналы вентиляции в коттеджах прокладывают скрыто и открыто. В первом случае их закладывают при сооружении стен, во втором – прокладывают поверх конструкций. Чаще всего открытые воздуховоды маскируют под натяжными потолками.

Трубы для устройства вентиляции бывают жесткие и гибкие. Жесткие выпускают из алюминия, сварной и спирально навивной стали, пластика. Материалы сочетают в себе легкость и износостойкость

При устройстве стандартной приточной системы вентиляции со временем проявляются две сложности:

1. большое количество тепловой энергии, потраченной на подогрев поступающего воздуха, и уходящей в трубу вытяжки;
2. недостаточный уровень влажности внутри помещения в холодный период.

Установка рекуператора быстро и эффективно разрешает эти трудности.

Приточно-вытяжная система с рекуператором

Сейчас все чаще применяются приточно-вытяжные установки с функцией рекуперации, процесса теплообмена между покидающим помещение отработанным теплым потоком и поступающим холодным воздухом.

В зависимости от теплоносителя, нагревающего воздух, рекуператоры бывают водяными и гликолевыми. В зависимости от вида теплообменника рекуперирующие устройства делятся на пластинчатые и роторные. Особенностью роторного является вращающейся барабан-теплообменник и отсутствие обмерзания.

В системах с рекуперацией тепла отработанный воздушный поток используется для повышения температуры свежей порции, затянутой устройством с улицы

Рекуператоры выпускают для установки на крышах обслуживающих домов. Есть модели, располагаемые в чердачном пространстве, есть и квартирные варианты, обрабатывающие отдельное жилье в многоэтажках.

Характеристики пластинчатой модели зависят от материала исполнения кассеты теплообменника (пластик, алюминий, целлюлоза и нержавейка). Оба вида рекуператора считаются самыми востребованными благодаря своей простоте, надежности и высокому КПД, эффективно используются в вентиляционных системах коттеджей.

По принципу повторного использования отработанного воздуха рекуператоры делятся на пластинчатые и роторные. В первых свежий воздух только обогревается проходящим за соседней пластиной отработанным потоком, не смешиваясь. Во втором – вращающийся в корпусе барабан частично смешивает свежий поток с отработанным

Применение приточно-вытяжных устройств с функцией рекуперации поддерживает комфортабельные условия и обеспечивает:

• относительную влажность, путем осушения или увлажнения;
• баланс между объемом приточного и вытяжного воздуха;
• комфортную температуру воздуха, с помощью его охлаждения кондиционерами или нагрева отопительными устройствами.

Вентиляционные установки с рекуператором являются энергосберегающей системой, позволяющей в зимний период экономить тепловую энергию до 50% , в то время как обычно с наступлением холодов на подогрев чистого приточного воздуха тратится ее большое количество.

В обустройства систем вентиляции для квартир и частных коттеджей в основном используют пластинчатые рекуператоры. Они компактней, тише и проще в обслуживании. Роторными оснащают сети производственных и коммерческих объектов, ставят их на крышах

Системы частично прогревают входящий поток, а встроенный калорифер доводит температуру до нужного значения.

Комбинированная вентиляция

Вентиляции в жилом доме по схеме естественный приток/механическая вытяжка

Комбинированная системе вентиляции в частном доме — это, в как правило, схема с механической вытяжкой и естественным притоком.

Механическую вытяжку выполняет один или несколько канальных вытяжных вентиляторов. Вытяжные вентиляторы при этом работают постоянно — для обеспечения стабильности воздухообмена. Для экономии электрических и тепловых ресурсов можно применить регуляторы скорости для вытяжных вентиляторов с ручным или автоматическим управлением (например, по датчику СО2).

Приток воздуха организовывается естественным способом. Для этой цели применяются оконные или настенные приточные клапана.

Приточные клапана не содержат в себе движущихся частей, а воздух поступает через них в помещение за счет разряжения создаваемого вытяжными вентиляторами.

При этом приточный воздух поступает в дом без предварительного подогрева. Только это не является проблемой, если под приточным клапаном установлен правильно подобранный отопительный прибор, в идеале, открытый радиатор.

Данную схему вентиляции частного дома можно охарактеризовать как относительно недорогую и практичную. Мировым лидером в области систем вентиляции подобного типа является французская .

Преимущества:

• Относительно недорогой монтаж
• Минимум места под оборудование
• Минимум технического обслуживания

Недостатки:

• Нет фильтрации приточного воздуха
• Нет подогрева притока
• Минимальные нормы воздухообмена

Приточная вентиляция

Одним из вариантов создания в коттедже вентиляционной системы мы можем предложить установку приточной вентиляции, которая забирает воздух с улицы.

Затем система вентиляции фильтрует, подогревает или охлаждает воздух, подает внутрь коттеджа, как бы «подпирая» его изнутри воздухом и создавая тем самым избыточное давление. Далее нагнетаемый воздух поступает во все помещения коттеджа по воздуховодам, либо «перетекает» под напором через переточные каналы (щели) или решетки из одного помещения в другое.

Удаляется воздух путем вытеснения приточным по работоспособным штатным вентиляционным шахтам, созданным еще на этапе строительства коттеджа.

В холодное время года приточный воздух необходимо подогревать до комфортной температуры. Для этого приточная установка снабжается электрическим или водяным калорифером.

Для поддержания комфортной температуры в коттедже в жаркий период года можно установить отдельную систему приточной вентиляции и отдельную систему кондиционирования. В этом случае приточная вентиляционная установка подает свежий, теплый уличный воздух, а кондиционер только охлаждает его внутри помещения.

В другом случае приточная вентиляционная установка подает в помещения коттеджа уже охлажденный воздух. Для этого в приточной системе вентиляции устанавливается секция охлаждения — теплообменник, к которому подключается холодильная машина — кондиционер. В результате, забираемый с улицы воздух охлаждается и подается по воздуховодам уже охлажденный.

Система вентиляции может подавать в помещения коттеджа уже охлажденный воздух.

Естественная вентиляция в частном доме

Схема естественной вентиляции жилого дома

Естественная вентиляция недавнем в прошлом, да и в наше время, самая распространённая схема организации воздухообмена в частном жилом доме.

Это объясняется простотой, универсальностью и экономичностью естественной вентиляции. Если система правильно спроектирована и смонтирована она несет минимальные затраты на обслуживание и эксплуатацию. Основным минусом естественной вентиляции является нестабильность ее работы в теплый период года.

Естественная тяга в вытяжных каналах появляется за счет двух вещей: разности температур в доме и на улице и разности высот между воздухозаборной решеткой в доме и коньком вытяжной шахты.

Соответственно, чем холоднее на улице и чем больше разность высот, тем лучше тяга в вытяжном канале. Поэтому в теплый период года, когда почти нет разности температур, естественная вентиляция работает нестабильно или не работает вовсе. Также, по причине разницы высот, тяга на верхних этажах дома всегда чуть хуже, чем на нижних.

Естественная вентиляции в доме требует внимательного проектирования. Например, любое уменьшение сечение воздуховода может посадить весь канал, поскольку сила естественной тяги не велика. По этой же причине воздуховоды в естественной вытяжке всегда большего сечения, чем в механической.

Чтобы сделать естественную вентиляцию в частном доме своими руками можно воспользоваться, например, следующим алгоритмом действий.

Для начала необходимо определить все подсобные помещения в доме. К подсобным помещениям относятся: кухня, санузлы, ванные, кладовые, гардеробные и т.п.

Прокладка индивидуальных воздуховодов в общей вентиляционной шахте

Из каждого подсобного помещения прокладывается отдельный воздуховод в общую вытяжную шахту. Из кухни необходимо проложить два воздуховода – один от кухонного зонта, второй от вытяжной решетки под потолком кухни (общеобменная вытяжка). Таким образом, в вытяжной шахте будет кол-во воздуховодов равное, примерно, кол-ву подсобных помещений.

Далее все эти воздуховоды, также каждый отдельно, по общей вытяжной шахте поднимаются под ее козырек.

Оптимально использовать металлический воздуховод ф125 мм. Будет чуть хуже, но допустимо, если использовать пластиковый воздуховод ф100 мм.

Из газовой котельной по аналогичной схеме прокладывается металлический воздуховод ф160 мм (это условие газовщиков).

При желании на отдельные ветки можно поставить вентиляторы, но в принципе все и так будет работать за счет естественной тяги.

Несколько важных моментов.

• Верх вентиляционной шахты должен быть выше уровня конька кровли (чем выше козырек вентиляционной шахты, тем лучше будет тяга)
• Вентиляционную шахту, проходящую по улице или неотапливаемому чердаку необходимо тепло-изолировать. Например, минеральной ватой с толщиной слоя не менее 50 мм.

Преимущества:

• Небольшая стоимость оборудования и монтажа
• Минимум сервисного обслуживание

Недостатки:

• Нестабильная работа в теплый период
• Невысокая производительность
• Нет рекуперации тепла

Технические моменты при разработке вентиляции

При выборе оборудования для вентиляционной системы необходимо использовать в работе несколько базовых расчетных показателей. Например, перемножив значения объема помещения и кратности воздухообмена, можно получить величину производственной мощности вентилятора, необходимого для полноценного обслуживания коттеджа.

Тем, кто продумывает, как в коттедже грамотно сделать вентиляцию, естественно, стоит учитывать возможные потери и выбирать вентилятор с запасом. Следует учесть один важный момент – оборудование вытяжной системы должно быть на 10-15% мощнее приточной, чтобы в помещении не накапливался использованный воздух.

Для грамотной организации вентиляции в коттедже надо учитывать ряд важных факторов:

1. Расположение трассы вытяжных каналов. Трубы следует размещать преимущественно вертикально и прямолинейно, желательно без поворотов (т.к. каждый поворот уменьшает тягу на 10% ) и одинакового диаметра на всей протяженности трассы.
2. Высота вытяжной трубы. Устье вытяжной трубы должно возвышаться над крышей коттеджа минимум на полметра (воздух следует выводить выше кровли). Также значительно усиливает циркуляцию воздушного потока установка дефлектора ( до 20%).
3. Сечение и размеры вентиляционных каналов. Самым экономически выгодным считается круглое сечение и на практике чаще применяются жесткие круглые вентиляционные каналы, благодаря простоте монтажа, наименьшему сопротивлению и, как следствие, высокой интенсивности воздушного потока.

С правилами расчета площади воздуховодов ознакомит следующая статья, прочитать которую стоит всем владельцам загородной собственности.

Также для усиления тяги следует по возможности использовать максимальные диаметр и длину прокладываемой трубы.

Для формирования нормальной тяги в вытяжной трубе следует придерживаться нормативов ее высоты. Если между ней и коньком меньше 1,5 м, она должна возвышаться на 0,5 м над коньковым хребтом

При разработке приточно-вытяжной системы необходимо помнить о некоторых технических моментах:

• количество поступившего и удаленного воздуха должно быть сбалансировано;
• чистый воздух доставляется во все комнаты, а отток грязного производится из зон с нестабильным влажностно-температурным режимом;
• вентиляцию из санузла и кухонную вытяжку нельзя объединять в один канал;
• скорость циркулирующих потоков в вытяжных трубах и воздуховодах не должна быть больше 6, а на выходе 3 метров в секунду.

Механическая система вентилирования, безусловно, производительнее естественной “сестры”. На ее работу совершенно никакого влияния не оказывают погодные данные, ее активизацию и отключение можно автоматизировать. Однако она значительно сложнее и дороже в устройстве.

Проектирование вентиляции в частном доме

Проект вентиляции частного дома выполняется на стадии общестроительного проектирования дома или на стадии строительно–отделочных работ.

Проектирование вентиляции коттеджа выполняется в следующей последовательности.

• Составление технического задания
• Выбор концепции системы вентиляции
• Составление расчетных таблиц теплопоступлений и воздухообмена
• Выбор и расстановка оборудования
• Аэродинамические и гидравлические расчеты
• Трассировка воздуховодов
• Подбор и расчет вент-решеток
• Подготовка чертежей
• Составление спецификации оборудования и материалов

При проектировании вентиляции в частном доме необходимо обратить внимание на следующие особенности:

• Объемы вытяжного и приточного воздуха должны быть равны между собой, то есть сбалансированы
• Свежий воздух подается всегда в жилые помещения, отработанный — удаляется из подсобных (кухня, санузел, кладовые, гардеробные и т.п.). Делается это чтобы исключить переток воздуха из подсобных помещений в жилые.
• Объединять в один вентиляционный канал (воздуховод) вытяжку из кухни и санузла не допускается.
• Скорость воздуха в магистральных воздуховодах и вентшахтах не должна превышать 6 м/с, максимальная скорость воздуха на выходе из решетки – 3 м/с
• Вытяжная шахта (воздуховод) проходящие по улице должны быть утеплены изоляцией толщиной 50 мм или более.

Советы специалистов

Вопросов по сооружению вентиляции в цокольном этаже коттеджа или в других помещениях много. Иногда обыватели, которые пытаются сделать ее своими руками, попадают в положения, связанные с неэффективной работой системы. Поэтому специалисты рекомендуют:

1. Не проводить расчета самостоятельно, если вы в этой области неспециалист. Приведенные выше формулы и соотношения – это всего лишь приблизительная сторона дела. Особенно это касается расчетов принудительной схемы отвода отработанного воздуха. Здесь требуются точные выкладки, потому что по ним придется выбирать вентиляторы или ПВУ.
2. Монтаж вентиляции самим проводить можно. Сегодня производители предлагают готовые разработанные по точным схемам установки, которые собираются, как большой конструктор. Главная задача производителя работ – точно расположить схему в пространстве коттеджа и не забыть о герметизации стыков.
3. В кухнях и санузлах вытяжные вентшахты устанавливаются обязательно.
4. В комнате, где сооружен камин, такую шахту можно не возводить.
5. Все воздуховоды и оборудование, расположенное на улице или в неотапливаемых помещениях, необходимо утеплять.
6. Если в кухне устанавливается электрическая вытяжка, то лучше монтировать отточную с выводом воздуховода на улицу.
7. Калорифер с рекуператором – это увеличение комфорта внутри комнат. Но учтите, такая установка стоит немалых денег, что может отразиться на капитальных вложениях в строительство коттеджа.

Монтаж вентиляции в частном доме

Монтаж вентиляции в частном доме выполняется, как правило, одновременно со строительно–отделочными работами. Чтобы повысить качество и согласованность работ монтаж вентиляции в доме рекомендуется делать по соответсвующему проету или монтажной схеме.

При монтаже и установке вентиляции в частном доме обратите внимание на следующие особенности:

• Оборудование системы вентиляции и кондиционирования желательно размещать в отдельном помещении, как можно дальше от жилых комнат. Идеальное место для размещения вентиляционного оборудования – подвал, цокольный этаж или улица.
• Допускается размещать оборудование на чердаке, при условии выполнения мероприятий по звуко- и теплоизоляции.
• Воздуховоды рекомендуется использовать металлические или пластиковые. При прочих равных воздуховоды круглого сечения лучше, чем прямоугольного.
• Гибкие воздуховоды можно применять только для присоединения вентиляционных элементов (решеток, вентиляторов и т.п.) и только в местах, к которым в последующем будет доступ. Использовать гибкие воздуховоды в качестве магистральных не допускается (СП 73.13330.2012)
• Для звукоизоляции системы вентиляции, необходимо применять все стандартные мероприятия по шумоглушению: гибкие вставки, виброизоляторы, шумоглушители.
• Приточно-вытяжные установки или вентиляторы должны иметь звукоизолированный корпус.

Итог

Выбор решения зависит от каждого конкретного объекта, а также пожеланий Заказчика. В любом случае, необходимо:

• грамотное консультирование
• профессиональная оценка объекта
• точный подбор оборудования
• качественное выполнение монтажных и пуско-наладочных работ

Мы — профессиональная инжиниринговая проектно-монтажная компания. На нашем сайте Вы можете получить коммерческое предложение и найти необходимую информацию.

Вентиляцию коттеджа или частного дома «ЕвроХолод» реализует на вашем объекте «под ключ». По вопросам, связанным с вентиляцией, звоните по телефону +7(495) 745-01-41.

Чтобы получить коммерческое предложение

, напишите запрос на e-mail [email protected] или отправьте быструю заявку

См. далее

• Системы вентиляции
• Какой у Вас объект?
• Вентиляция торгового центра
• Вентиляция для офисных помещений
• Вентиляция для квартиры
• Вентиляция склада

Некоторые вопросы комфорта

Комфорт в доме с точки зрения вентиляции определяется не только газовым составом. Очень важна температура поступающего воздуха, картина его распределения по комнате и подвижность.

Поступление в комнату прохладного воздуха может создавать конвекционный поток, который воспринимается как неприятный сквозняк. В такой комнате всегда будет неуютно, даже при нормальной температуре.

Учитывая высокие требования к воздухообмену, для нейтрализации таких «сквозняков» часто требуется принятие специальных мер, и, разрабатывая монтаж вентиляции коттеджа, обязательно нужно учитывать это обстоятельство.

Квалификация и точный расчет – это то, что гарантирует своим клиентам вместе с современным оборудованием и качественным монтажом.

Что рекомендуют специалисты?

При устройстве вентиляции в доме имеется немало тонкостей, которые желательно учесть еще при проектировании. Нередко при самостоятельно проводимых работах система работает неэффективно.

Чтобы не попасть в такую ситуацию, эксперты рекомендуют:

1. все расчеты поручать профессионалам;
2. подбирать готовые установки на основе полученных расчетов — их во многих случаях можно установить и своими руками;
3. вентиляционные шахты в кухнях и санузлах устанавливаются всегда;
4. в тех комнатах, где есть отопительные печи либо камины, вентиляционные шахты можно и не монтировать;
5. оборудование, которое размещают в неотапливаемом помещении, на чердаке или на улице, нуждается в хорошем утеплении;
6. рекомендуется использовать системы с рекуператором — это сократит издержки на электричество и сделает коттедж более теплым в холодное время года.
