Виды конструкций

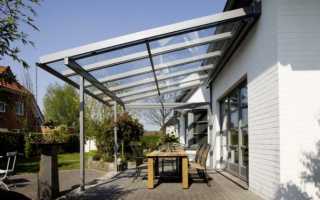

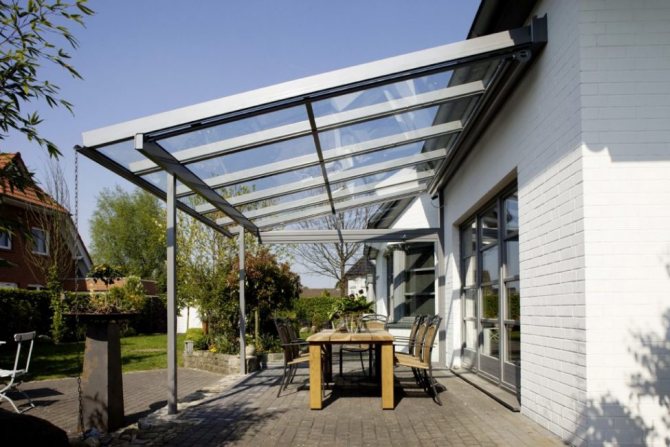

Навес с покатой крышей
Перед началом строительства, определяется вид конструкции.
Их есть несколько:
- С прямой крышей – чаще всего выполняет защитные функции для автомобиля, чтобы на него не попадали снег и дождь
- С покатой крышей – за счет наклона с него хорошо сходит снег и вода. Разделяются на односкатные и двускатные
- С фигурной крышей – конструкция создается в виде арки, пирамиды. Купола или других фигур
Разделить можно еще по типу строительства:
1. На опорах
Навес на опорах
2. Консольная конструкция
Консольный односкатный навес
Конструкции, установленные на опорах, отличаются обширным функционалом:
- Для стоянки автомобиля
- Для летнего отдыха
- Для хозяйственных нужд
Консоль используется как козырек. Она может располагаться вдоль фасада дома. Ширина ее должна быть в пределах 2 метров. Она должна быть хорошо закреплена к фасаду, иначе сильный ветер ее может сдуть.
Роль консоли защищать окна и двери от дождя и снега. При добавлении различных элементов, она может выступать в качестве декоративного элемента.
устанавливаем СТОЛБЫ ОПОРЫ.
Этот этап я подробно описала в статье Как сделать навес-перголу – самый подробный урок. Там описаны все 4 способа установки столбов –и в землю, и на бетонный фундамент, и на деревянный настил… А здесь я только покажу фото вариантов крепежных элементов для столбов опоры. Или вы можете их просто вкопать в землю (предварительно осмолив и закутать рубероидом, чтоб они в земле не гнили).
Подпятники (или анкера) служать для защиты леревянных столбов от гниения. Лучше всего для этой цели подходят П-образные и Т-образные анкеры. Они позволяют брусу возвышаться на 2 см над поверхностью. Обдуваться ветерком и не задерживать в себе дождливую влагу.
Если вы будете закапывать ваши столбы в землю, лучше использовать подпятники с длинными анкерами (в виде прута арматуры или трубы) — так в земле будет находится металическая часть столба, а деревянная часть на поверхности.
А если вы не хотите тратить деньги на стальные подпятники. И просто по старинке вкопать столбы в цементный фундамент, то не поленитесь перед этим осмолить ту часть бруса, которая пойдет в землю. Смола продлит жизнь древесине, защитив ее от гнили. Вместо осмоления часто применяют обычный рубероид. Им оборачивают подземную часть бруса, плотно обматываю это рубероидное «пеленание» металлической проволокой. Помещают такой замотаный рубероидом конец столба в ямку и заливают цементом.
А еще столбы опоры для навеса могут быть сделаны ИЗ КИРПИЧНОЙ КЛАДКИ, и облицованы декоративным камнем. Вот как на фото ниже.
Выбор места и проект навеса
Перед началом строительства навеса нужно определить для него место. Он может располагаться возле крыльца или стены.
Пристроенный к дому навес должен находиться от соседнего участка на расстоянии 3 метра и более.
Чертёж навеса
Площадь нужно измерить. Делается это чтобы рассчитать количество необходимых материалов для возведения конструкции.
Обязательно рассчитывается количество опор. У стены их ставить не нужно, так как конструкция здесь будет опираться на дом.
Обустройством участка нужно заниматься после того, как строение будет установлено.
Навес строится не на один год. Перед строительством нужно учесть ряд нюансов, чтобы сооружение было прочным, служило на протяжении долгих лет:
- Толщина снега зимой
- Годовое количество осадков
- Наличие ветра и его возможная скорость
- Конструкция дома
- Качество фундамента
- Надежность стен
После определения всех перечисленных факторов нужно начертить чертеж навеса. На нем нужно отразить все детали, даже самые мелкие.
Важно отмечать реальные величины ширины и длины. Это позволит правильно рассчитать количество нужного материала.
Если навес предназначается для стоянки автомобиля, по необходимо учитывать его габариты. Так для легковой машины площадь должна быть не менее 250х500 сантиметров, для внедорожников от 360х660 сантиметров.
Автомобиль должен свободно въезжать под конструкцию, даже с грузом. При этом если высота будет более 2,3 метра, то капли дождя будут попадать под него. В таких случаях спасет крыша с наклоном.
Крыша
Отдельно стоящие навесы могут иметь любой тип крыши: плоскую, односкатную или двускатную, купольную, шатровую. Здесь нет ограничений, но наиболее популярны односкатные, двускатные и арочные навесы. Первые два вида наиболее простые, и их легко сделать своими руками.
Виды ферм для навесов
Для арочных навесов в качестве стропильной системы обычно используют готовые гнутые металлические профили или гнутоклеевые деревянные арки, а для кровли — поликарбонат.
Для пристроенных навесов чаще обычно выбирают односкатную крышу, и здесь есть свой нюанс — она принимает повышенную норму осадков (добавляются осадки со ската крыши основного здания). В таком случае для навеса лучше обустроить организованный водосток, даже если его нет у остальной части дома.
Стропильная система
Для жесткости любой каркасной конструкции важна верхняя обвязка.
Если для крыши используют обычные кровельные материалы, то несущую конструкцию проще всего сделать из деревянного бруса и доски. Даже когда в качестве опор используют трубу. Для навеса с кровлей из поликарбоната несущую конструкцию делают из стальной или алюминиевой прямоугольной трубы.
Профильная обвязка для поликарбоната
Алюминиевый профиль дороже, но его легче резать, сверлить и монтировать.
Крыша с деревянными стропилами
Для верхней обвязки столбов используют брус сечением 100х100 мм или доску 100х50 мм, установленную на торец. Для односкатного навеса уклон формируют еще на этапе установки столбов.
Двускатную крышу навеса делают в виде фермы с коньковым прогоном и висячей или наклонной стропильной системой.
Читайте также:
Если навес пристраивают к дому, то второй опорный элемент для стропил крепят к стене выше столбов таким образом, чтобы обеспечивался расчетный уклон ската.
Примечание. Крепление обвязочного бруса или доски к трубе проще проводить не по торцу, а сбоку, по внешней плоскости. В этом случае учитывают понижение крыши на толщину бруса (ширину доски).
Стропила крепят с шагом 60-90 см, а вылет стропил или длина кобылки должны обеспечивать расчетный свес крыши относительно линии обвязки. Если крышу навеса делают из профлиста или металлочерепицы, то поверх стропил укладывают гидроизоляционную пленку, сверху крепят дистанционные планки, на которые монтируют обрешетку кровли.
Правильное крепление профнастила
Монтаж кровельного покрытия проходит по правилам конкретного вида, с использованием специального крепежа и аксессуаров, предусмотренных изготовителем.
Подготовка стройматериалов
Материалы различных цветов
Покупка материалов проводится после того когда произведен расчет необходимого количества:
- Материал для фундамента
- Опоры
- Покрытие для кровли
- Крепежная фурнитура
- Дополнительные элементы
Для деревянного или металлического каркаса нужно закупить грунтовку и краску, чтобы обработать и защитить строение от гниения или коррозии.
При покупке нужно брать на 10% больше нужного количества материала. При строительстве своими руками это обезопасит, если в расчетах допущена ошибка, или при монтаже какой-то элемент будет поврежден.
Перед началом работ нужно подготовить инструменты, которые понадобятся в процессе:
- Фундамент – тачка, лопата, бетономешалка
- Уровень и угольник для ровной установки всех элементов
- Рулетка и мел для разметки
- Для установки металлического каркаса – сварочный аппарат, электроды
- Шуруповерт, дрель, болгарка
- Для установки крыши – лестница или стремянка
Основные типы таких сооружений
Конструкция может быть:
- Закрытого типа. В таких навесах обычно закрытые проемы и имеются окна;
- Полузакрытого типа;
- Открытого, когда делают легкую крышу на нескольких опорах.
Работы по монтажу навеса
Стеклянный навес с выдвижной тканевой накидкой
После проведения подготовительных мероприятий пора браться за стройку.
Она состоит из нескольких этапов:
- Фундамент
- Установка и покраска каркаса
- Монтаж крыши
- Монтаж пола
Фундамент
Фундамент опорных столбов
Для навеса, пристроенного к дому, подойдет бетонный или столбчатый фундамент. Идеально, если он будет такой же, как у основного здания. Тогда при эксплуатации смещение не произойдет или будет минимальным.
Начинать монтаж нужно с разработки грунта. Первым делом снимается верхний слой почвы. Для навеса достаточно убрать 30 сантиметров дерна.
Выкопанная яма засыпается песком, щебнем или гравием. Поверхность нужно утрамбовать и разровнять.
На этом этапе надо задуматься об освещении. Электропроводка укладывается вместе с фундаментом.
На подготовленной площадке для столбчатого основания бурятся скважины. Их диаметр должен составлять примерно 15 сантиметров. Оптимальная глубина около 50 сантиметров.
Опытные строители рекомендуют, засыпать подошву песком. Она обеспечит отток сточных вод, которые могут нанести большой урон всей конструкции.
Скважины столбчатого фундамента должны располагаться в углах постройки. И в тех местах, где нагрузка будет самой большой. В них устанавливаются трубы и фиксируются цементным раствором.
Нижнюю часть опор нужно обернуть рубероидом. Его легко скрепить при помощи строительного степлера или строительного скотча.
Если грунтовые воды находятся близко к поверхности, нужно поверх обмотать их полиэтиленовой пленкой. Такая мера позволит избежать коррозии в забетонированной части трубы.
Стойки могут быть из дерева. Его, как и металлические, нужно защитить от попадания влаги. Перед тем как надеть гильзу из рубероида, обязательно проводится обработка антисептиком.
Для бетонного фундамента роется траншея по периметру будущего навеса. Ширина ее должна составлять 40 сантиметров, глубина 50 сантиметров. На дно засыпается песок, его слой должен быть не менее 10 сантиметров. Сверху укладывается слой щебня и заливается бетонной смесью. Опорные столбы устанавливаются сразу, чтобы их основание прочно закрепилось в цементной стяжке.
Приступать к сборке каркаса можно после полного застывания основания.
Каркас
Монтаж каркас для навеса
Каркас крепится к подготовленному основанию. Если он из дерева, то для крепления используются уголки и саморезы. Для металлической конструкции крепление проводится свариванием или специальными саморезами для металла.
Все составляющие должны располагаться ровно. Проверяется это с помощью уровня. Исключением будут те случаи, когда проект предполагает наклоны.
Для разметки используется угольник. Нужно строго соблюдать углы и перпендикулярные линии. Это обеспечит прочность и надежность строению. Навес, собранный «на глаз», может рухнуть.
После того как опоры установлены, делается обрешетка для крыши. Если по чертежу она будет изогнутая, то обязательно нужно сделать горизонтальную перекладину. Она усилит конструкцию. Крепится она к опорным столбам. К ней можно добавить ребра жесткости.
Вторая часть каркаса будет опираться на домовую стену. Он крепится к стене дома на прикрученный брус, или заводится под крышу. Можно возле стены также поставить опорные столбы и крепить обрешетку к ним.
От качества крепления зависит надежность навеса. Есть несколько из разновидностей:
- Приваривание к арматуре, которая заранее встроена в домовую стену. Этот вариант считается самым надежным.
- Установка кронштейнов.
- На опорную балку, прикрученную к дому.
Во время сборки конструкции нужно дополнительно зафиксировать опорные столбы, потому что жесткость его зависит как от фиксации фундамента, так и верхней обвязки. Помогут сохранить вертикальное положение подпорки и распорки.
Монтаж крыши
Монтаж кровли
Навес может быть с ровной или односкатной кровлей, реже можно встретить изогнутую. Чтобы на ней не задерживался снег, ее располагают под углом. Идеальный наклон равняется 50 градусам.
К готовому каркасу прикрепляется кровля. В зависимости от выбранного материала подбираются крепления. Так профнастил можно крепить обычными саморезами, а для поликарбоната нужно использовать обязательно еще и термические шайбы.
Края крыши должны немного выступать за пределы опорной конструкции. Это послужит дополнительной защитой от осадков.
На листы будущей крыши наносится разметка и по ней они разрезаются. В местах крепления делаются отверстия. После этого их поднимают наверх.
При укладке нужно учитывать направления желобков на листах. Их располагают, направляя вниз. Делается это, чтобы вода от дождя и снега не скапливалась, а стекала на землю.
Последним этапом монтажа крыши является установка желоба для слива воды. Он должен проходить по всему периметру и иметь вывод в противоположной от дома стороне.
Это общие рекомендации по монтажу крыши. Но каждый материал имеет свои особенности. Чтобы накрыть крышу своими руками нужно с ними ознакомиться:
1 Металлопрофиль укладывается на ровную кровлю. Ходить по листам нельзя. Как и укладывать в ветреный день – они погнутся. Резать нужно специальными ножницами, это защитит от ржавчины.
Навесы из профнастила
Идеально укладывать целыми листами. Его ширина 90 или 110 сантиметров, длина до 170 сантиметров.
Некачественный материал имеет микротрещины, царапины и шелушащаяся краска. При покупке нужно на эти нюансы обращать внимание. Лист с браком будет подвержен ржавчине.
Поднимают металлопрофиль с помощью деревянных лаг. Монтаж начинают с нижнего края. Листы располагают внахлест и крепят саморезами с резиновыми уплотнителями.
Чтобы закрепить 1 квадратный метр нужно от 6 до 8 саморезов. При этом в областях с частыми ветрами шаг крепления делают меньше.
После того как монтаж закончен нужно с крыши смести стружки. Делают это щеткой с мягкой щетиной. Все трещины, царапины и сколы закрашивают. Это придаст более эстетичный вид и защитит от коррозии.
2 Поликарбонат легкий и прочный материал, его легко разрезать. При падении он не ломается. Его поверхность покрывают защитным слоем, которому не страшны прямые солнечные лучи.
Навес с использованием поликарбоната
Есть 3 вида:
- Монолитный
- Ячеистый
- Профилированный
Критерии выбора:
- Толщина должна быть не менее 6 миллиметров. Если выбрать листы меньшей толщины, они быстро сломаются. Их качество не подойдет для монтажа кровли
- Структура должна быть ровной, без помутнений вкраплений
- Поликарбонат должен быть пластичным и прочным. При сгибе он не должен трескаться и издавать соответствующий звук. Этот критерий особенно важен при монтаже крыши в виде арки
- Стоимость должна быть адекватная. Не стоит совершать покупку, если цена занижена. Часто ее понижают на некачественный товар
Укладывается этот материал вверх защитным покрытием. При этом уклон должен совпадать с каналами, иначе на нем будет скапливаться конденсат.
Крепления должны располагаться от края минимум на 5 миллиметров. Чем ближе к краю вкручивается саморез, тем выше риск повреждения материала. Для компенсации теплового расширения отверстия должны на 2 миллиметра быть шире нужного диаметра. Располагаться они должны между ребрами жесткости.
Разрезать поликарбонат можно ножом, лобзиком, пилой, резаком, болгаркой. Каналы нужно после процедуры пропылесосить от забившейся пыли.
Для монтажа крыши из поликарбоната можно использовать облегченный каркас.
Данный материал продается покрытый защитной пленкой. Она удаляется после окончания работ, когда навес будет полностью готов.
Поликарбонат имеет и свои минусы. Он не создаст тень и прохладу. Солнечные лучи свободно пройдут через полупрозрачную текстуру.
Еще он не обладает огнеупорностью. Поэтому такое покрытие недоступно, если строение задумано как площадка для барбекю. Устанавливать мангал под него нельзя.
3 Металлочерепица обладает повышенной твердостью, для работы с ней нужны специальные инструменты. Разрезать ее лучше болгаркой, или как ее еще называют плоскошлифовальной машинкой. За ее отсутствием можно воспользоваться ножницами по металлу, хотя это отнимет больше времени и сил.
Навес из металлочерепицы
Монтаж делается снизу вверх. Нахлест листов должен составлять 15 сантиметров. После полной укладки стыки закрываются декоративной планкой.
Работая на высоте нужно помнить о технике безопасности. Одежда должна быть удобная, не стесняющая движения, а обувь с нескользкой подошвой. Наступать можно только в прогибы укладочного материала.
Монтаж пола
Укладка уличной плитки
После того как навес готов, пора заняться его обустройством. Напольное покрытие выбирается в зависимости от функционала пристройки.
Это может быть асфальтированная площадка для стоянки автомобиля. Если навес сделан возле крыльца и будет служить местом отдыха, то пол можно сделать из дерева. Помимо этого, можно площадку под крышей выложить плиткой. Выбор зависит от предпочтений хозяев дома.
Советы
Шикарная зона отдыха
- Минимально допустимая высота навеса 2 метра
- Если крыша дома не имеет стока для осадков, то их тяжесть падет на кровлю навеса. Обязательно нужно установить на нем водосточный желоб
- Если навес построен для формирования зоны отдыха, то нужно по открытым сторонам повесить занавески. Можно использовать рулонные шторы. Они спасут от палящего полуденного солнца
- Если постройка с прозрачной крышей, то внутри нелишне установить дополнительно тент, который будет открываться и закрываться
- К навесам необходимо провести электричество, при этом неважно для каких целей они построены
- Все элементы нужно обработать защитными средствами, тогда строение прослужит долго. Для металла это грунтовка и краска, для дерева антисептики и лак
Преимущества поликарбоната
Чтобы соорудить конструкцию над входом в здание или над автомашиной применяется композитный лист. Он отлично гнется, обеспечивает рассеивающий эффект. Современный навес из поликарбоната будет препятствовать возникновению звуков при дожде. Он отлично моется, но не следует для него использовать органические растворители.
Поликарбонат имеет следующие преимущества:
- Привлекательная цена.
- Прочность и надежность получаемого сооружения.
- Возможность получить конструкцию любой формы.
- Прозрачность материала.
- Не боится перепадов температур.
- Простой монтаж.
К недостаткам материала относят то, что со временем под воздействием ультрафиолетовых лучей его прозрачность снижается. Спустя 12 лет он становится ломким.
Чтобы получить визуально монолитную конструкцию, применяют специальные методы сварки композиционных элементов. Можно использовать также склейку для этого материала.
Монолитный поликарбонат выглядит презентабельнее, но его сложнее обрабатывать. Для него необходимо прочное основание. Он часто применяется строителями для имитации стеклянных элементов.
Декорирование навеса
Навес можно вписать в ландшафтный дизайн участка. Он станет не только функциональным, но и красивым объектом
Варианты:
1 Посадить по периметру вьющиеся растения и цветы. Например, вьюнки, плющ или виноград. С наступлением лета они обовьют каркас постройки, превратив ее в живую беседку. Они скроют пространство под крышей от посторонних глаз и защитят от солнца.
2 Можно раскрасить конструкцию. Яркие цвета сделают акцент и будут привлекать взор. Проявив фантазию можно создать расписной арт-объект.
3 Добавить резные или кованые украшения. Например, установить опорные столбы с выполненной на них резьбой. Такой декор можно сделать самостоятельно или заказать у мастера. В нем можно проявить свою индивидуальность и вкус.
Строительство навеса своими руками доступно каждому желающему. Он обеспечит пространство возле дома, где можно оборудовать место для отдыха, детскую площадку или стоянку для машины. При правильно подобранном дизайне, он гармонично впишется в приусадебный участок.
ВИДЕО: Советы по креплению навеса к дому
Навес, пристроенный к дому: какие бывают виды, выбор материалов и советы по монтажу (95 Фото & Видео) +Отзывы
Ключевые моменты
Существует немало вариантов строительства навеса во дворе собственными руками. Чтобы получить наилучший результат, во время строительства навеса стоит учесть несколько основных параметров.
Кровля
Шифер может быть нескольких видов:
- Фиброцементный — очень надежный и прочный. Может выдерживать большие нагрузки, однако его редко используют во время строительства;
- Асбестоцементный — очень популярный вид. Листы такого шифера бывают плоскими или волнистыми.
- Профнастил — очень прочный и долговечный материал с хорошей устойчивостью к ультрафиолету.
- Металлопрофиль бывает полый, с сечением разной формы. Используется для стропил и стоек.
Пиломатериалы:
- доска;
- брус;
- фанера.
Фанеру используют для подшивки под кровлей.
Рубероид применяется редко, обычно для гидроизоляции.
Тент тоже редко используется. Он является сезонным вариантом крыши.
