Все системы водяного отопления можно условно разделить на двухтрубные (радиаторы подключены параллельно) и однотрубные (радиаторы располагаются последовательно). При этом у каждого вида есть свои достоинства и недостатки. Для частных домов и квартир, где отопление устраивается самостоятельно, обычно предпочитают однотрубный вариант в наиболее удачном его виде – так называемую «ленинградку».
Основные характеристики:
- наличие одной магистральной трубы;
- подключение всех радиаторов последовательно;
- обязательное наличие байпаса (перемычки) под радиатором для более равномерного распределения температуры в системе;
- возможность выбора горизонтальной или вертикальной схемы;
- принудительный или естественный характер циркуляции теплоносителя.

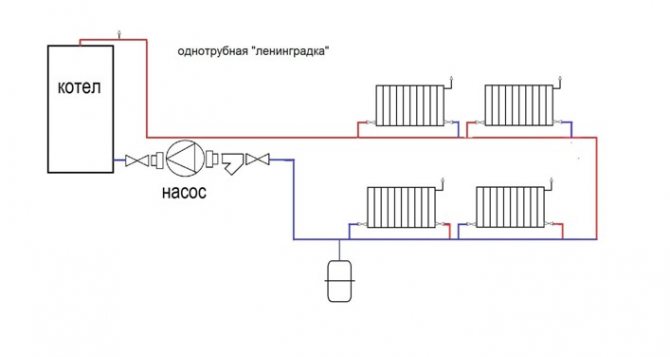

Ниже представлена типовая схема однотрубного отопления «ленинградка».
Конструкция

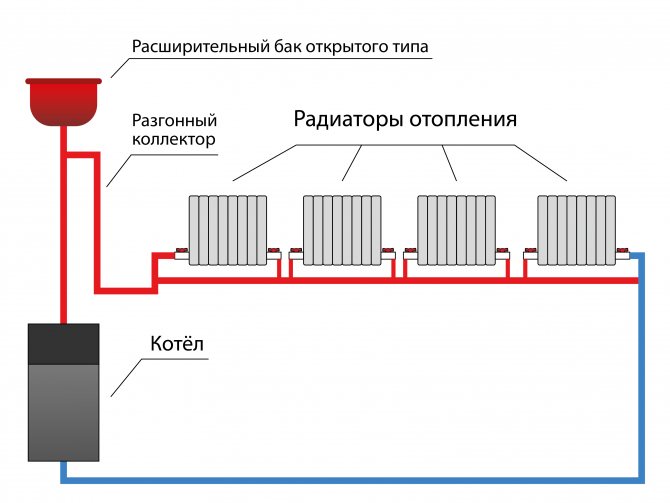

Самый простой вариант системы состоит из следующих элементов:
- Расширительный бак. Представляет собой резервуар с теплоносителем. Устанавливается выше нагревательных элементов и котла, чтобы обеспечить циркуляцию воды по трубам.
- Котел. Соединяется непосредственно с расширительным баком и верхним контуром. Нагревает теплоноситель.

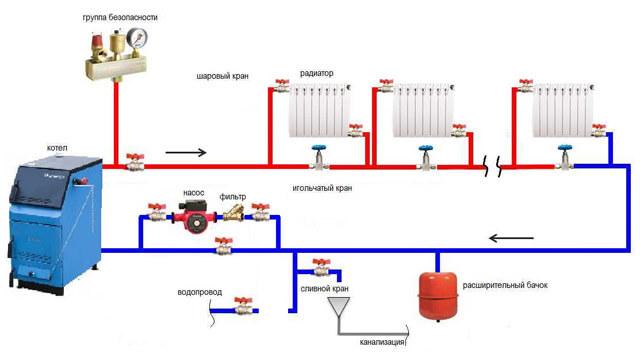

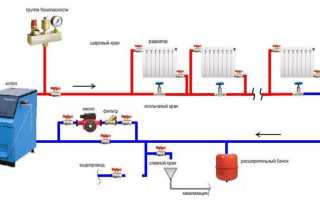

Схема системы отопления ленинградка
- Верхний контур. Подает горячую воду из котла в бак и нагревательные элементы.
- Нижний контур. Отводит остывший теплоноситель от нагревательных элементов к котлу для последующего прогрева.
Главная особенность «ленинградки» заключается в том, что нагревательные элементы подключены к верхнему контуру не последовательно, а установлены параллельно ему. В этом и заключается основное отличие от обычной однотрубной отопительной системы.
Чтобы котел работал дольше: советы профессионалов
Некоторые простые правила помогут продлить срок службы отопительного оборудования.
Нужно предусмотреть:
- умягченный теплоноситель без кислорода, даже просто кипяченую воду;
- станцию смягчения воды или полифосфатный фильтр;
- косой фильтр на обратке, установленный в горизонтальное положение, чтобы его можно было скрутить для удаления воздуха из расширительного бака;
- соответствие диаметра подачи газа рекомендуемому изготовителем котла;
- заземление в котельной, стабилизатор напряжения, позволяющие избежать разрушительного действия блуждающих токов.
Принцип работы
Принцип работы «ленинградки» в общем-то не отличается от такового в любой однотрубной отопительной системе.
Читайте также:
Система функционирует следующим образом:
- котел нагревает воду и подает ее частично на верхний контур, а частично – в расширительный бак (туда поступают излишки теплоносителя;
- нагретый теплоноситель легче холодного, поэтому поднимается в батарею, вытесняя холодный вниз;
- в батарее вода отдает свое тепло, и сама вытесняется более горячей, которая только что поступила из котла;
- остывший теплоноситель поступает в нижний контур, который ведет ко входу в котел;
- после поступления холодной воды в котел цикл повторяется.
Плюсы и минусы системы
К достоинствам «ленинградки» можно отнести:
- Простоту. Несмотря на некоторые усложнения по сравнению с традиционной однотрубной системой, «ленинградка» очень проста. Ее монтаж под силу даже тому, кто не обладает специфическими знаниями и навыками в соответствующей области.
- Экономность. На «ленинградку» тратится на 20 % — 30 % материала меньше. Но тут сразу нужно оговориться – преимущество актуально только в сравнении с двухтрубной системой. Если брать однотрубную, то она окажется даже несколько экономичнее (из-за того, что батареи подключаются последовательно и к ним не делают отводы).
- Возможность тонкой настройки. Если установить на каждый байпас по игольчатому регулятору, появляется возможность регулировать температуру отдельно взятой батареи.
- Простота обслуживания. Если речь идет о традиционной однотрубной системе, для замены батареи ее придется полностью освобождать от воды. В случае с «ленинградкой» это не нужно – достаточно перекрыть байпас. Вода продолжит циркулировать по нижнему контуру. Правда, чтобы появилась такая возможность, нужно оборудовать байпасы кранами.
Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем
Еще один плюс – универсальность. «Ленинградку» можно реализовать где угодно: в дачном домике, одно- или двухэтажном коттедже. И даже в городской квартире.
Впрочем, у системы есть и недостатки. Вот основные:
- Неравномерность нагрева радиаторов. Проблему не решает даже игольчатый кран в байпасе. Правда, возникает она не при всех видах подключения. Но об этом – чуть позже.
- Невозможность подключения дополнительного нагревательного оборудования. Например, теплого пола. Но это не недостаток исключительно «ленинградки» — минус характерен для любого однотрубного отопления.
- Необходимость применения труб большого диаметра. Минимальный должен составлять не меньше 2,5 см. Если взять меньше, будет сложно подобрать подходящие байпасы для радиаторов. Из-за этого нередко происходит падение давление в системе. В результате вода не может нормально циркулировать. Проблему решают установкой патрубков меньшего диаметра, которые создают нужный напор.
Характеристики Ленинградки
При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:
- Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
- Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.
Технические характеристики Ленинградки без насоса уступают принудительной по скорости передвижения теплоносителя и быстроте нагрева.
-
Читайте также:
Для улучшения свойств оборудования его комплектуют различными приспособлениями:
- Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
- Термостаты направляют теплоноситель в нужные зоны.
- Вентили используют для регулировки циркуляции воды.
Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.
Достоинства и недостатки
К плюсам использования относят:
- Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
- Доступность – детали для сборки есть в любом строительном магазине.
- Система отопления частного дома Ленинградка при поломках легко ремонтируется.
Среди недостатков отмечают:
- Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
- Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
- Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.
Как правильно монтировать?
Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:
1. Горизонтальный. Обязательное условие – закладывание в конструкцию напольного покрытия либо поверх него, выбрать необходимо на стадии проектирования.
Подающая сеть устанавливается под уклоном для обеспечения свободного передвижения воды. Все радиаторы должны быть расположены на одном уровне.
2. Вертикальный применяется в случае использования оборудования принудительного типа. Преимущество данного способа заключается в быстром нагреве теплоносителя даже при установке труб с маленьким сечением. Функционирование происходит благодаря монтажу циркуляционного насоса. Если хочется обойтись без него, тогда следует закупить трубы с большим диаметром и расположить их под уклоном. Вертикальная система водяного отопления Ленинградка монтируется байпасами, позволяющими выполнять ремонт отдельных элементов оборудования без его отключения. Длина не должна превышать 30 м.
Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:
- Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
- Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.

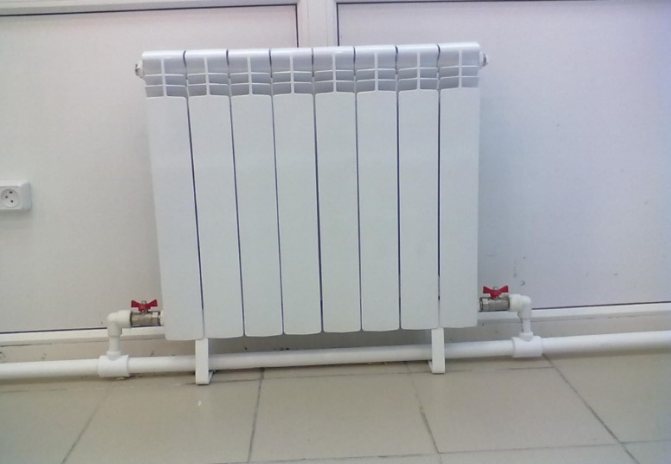

- В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
- Замыкают оборудование на нагревательном котле.
Видео-обзор система разводки отопления Ленинградка поможет понять порядок работ и соблюсти их последовательность.
«Несколько лет назад переехали жить за город. У нас установлена однотрубная система отопления в двухэтажном доме по типу Ленинградки. Для нормальной циркуляции подключил оборудование к насосу. Давления для обогрева 2 этажа хватает, не холодно. Все комнаты отапливаются хорошо. Устанавливается просто, дорогих материалов не требуется».
Григорий Астапов, Москва.
«При выборе отопления изучил много информации. По отзывам Ленинградка нам подошла за счет экономии материалов. Радиаторы выбрали биметаллические. Работает бесперебойно, полностью справляется с обогревом двухэтажного дома, но периодически следует прочищать оборудование. У нас спустя 3 года перестали на полную мощность работать радиаторы. Оказывается, на подступах к ним забился мусор. После прочистки функционирование возобновилось».
Олег Егоров, Санкт-Петербург.
«Система разводки отопления Ленинградка работает у нас уже не первый год. В целом довольны, легкий монтаж и простой уход. Трубы брал полипропиленовые, диаметром 32 мм, котел работает на твердом топливе. В качестве теплоносителя применяем антифриз, разбавленный водой. Оборудование полностью справляется с обогревом дома в 120 м2».
Алексей Чижов, Екатеринбург.
Выбор типа
Вертикальное подключение
Для начала необходимо определиться с типом «ленинградки». Различия сводятся исключительно к типу подключения батарей.
В зависимости от этого критерия выделяют четыре разновидности системы:
- с нижним подключением;
- с вертикальным подключением;
- с верхним подключением;
- с диагональным подключением.

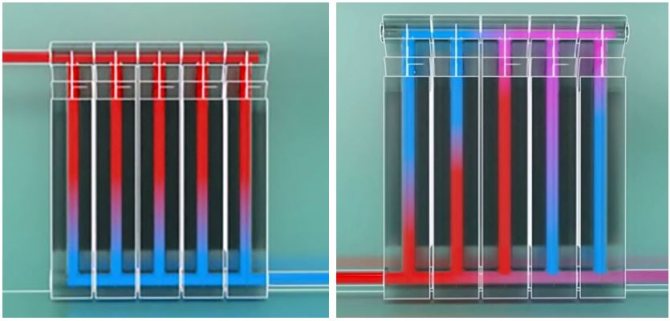

Нижнее нормально прогревает только половину батареи. Кроме того, при их использовании возможны трудности с циркуляцией теплоносителя. Решаются они подключением электронасоса, который будет прокачивать воду по системе. Но это сводит преимущества «ленинградки» на нет. Ведь насос увеличивает расходы электроэнергии. Да и сам прибор придется покупать.
Оптимальный вариант – вертикальное подключение. Оно обеспечивает равномерное распределение воды в системе, что дает наилучший прогрев радиатора. Похожими характеристиками обладает диагональное подключение.
Верхнее подключение может работать и без насоса. Но при монтаже необходимо правильно определить геометрию труб. Если неверно собрать разгонный участок, с циркуляцией воды тоже будут проблемы. Правильный монтаж требует чуть больше расходников. Это тоже нивелирует преимущества системы перед традиционными вариантами.
Материалы
При выборе труб вадно знать кол-во радиаторов
Выбор труб для создания системы зависит от:
- количества радиаторов;
- прогрева системы.
Диаметр трубы должен быть таким, чтобы обеспечить теплоносителем нужное количество батарей. Чем их больше, тем шире должен быть просвет. На 4 радиатора нужно минимум 2,5 см. На 5 – 6 – примерно 2,7 – 2,8 см.
Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем
Если в систему не планируется включать насос, то диаметр трубы должен составлять минимум 40 мм.
В зависимости от прогрева выбирают материал трубы. Если вода в системе будет достигать температуры свыше 90о С, лучше использовать сталь. Дело в том, что полипропилен плавится уже при 95о С.
Примерный расчет ленинградской схемы отопления
На примере расчета несложно будет убедиться – проектировать данную систему действительно несложно.
Основные данные для расчета:
- площадь здания/квартиры с разбивкой по отдельным помещениям;
- высота потолков;
- информация о направленности внешних стен помещений по сторонам света и количество таких стен;
- количество, тип и размер окон и дверей.
Таблица для расчета одноэтажного дома по предложенной планировке может выглядеть так.
Необходимая мощность отопления рассчитывается с помощью онлайн-калькулятора для высоты потолков 2,5 м и наружной температуры -15 градусов Цельсия. Считаем, что теплоизоляция стен хорошая, над помещениями находится теплый чердак.
| Помещение | Площадь, м.кв. | Наличие и направленность наружных стен | Наличие балконной или входной двери | Наличие, тип и размер окна | Необходимая мощность отопления, кВт |
| Тамбур | 5,45 | Три, Ю, В, З | Входная | Одно, стеклопакет, 1000х1500 мм | Не отапливается |
| Санузел | 6,3 | Две, Ю, З | Нет | Одно, стеклопакет, 700х500 мм | 0,5 |
| Спальня | 11,96 | Две, З, С | Нет | Одно, стеклопакет, 1500х1500 мм | 1,07 |
| Гостиная-кухня | 23,02 | Две, С, В | Нет | Два, стеклопакеты, 1500х1500 мм | 2,05 |
| Техническое помещение | 4,48 | Две, В, Ю | Нет | Одно, стеклопакет, 700х500 мм | 0,36 |
| Итого | 2,98 |
При настолько низких потребностях в отоплении количество радиаторов для каждого из помещений (кроме технического) принимаем по одному, количество секций биметаллических радиаторов определяем с помощью онлайн-калькулятора.
Для санузла потребуется 4 секции, для спальни 8, для гостиной-кухни 16. Учитывая, что в гостиной два окна, разумно разделить обогрев на два радиатора – под каждым окном распределить по одной батарее из 8 секций.
Важно: данный расчет дает приближенное и, с большой долей вероятности, заниженное значение необходимой мощности нагревательных приборов. Целесообразно увеличить цифры на 10…15%.
Таким образом, можно считать, что в санузле будет нужно 5 секций, в спальне и кухне-гостиной – по 9 вместо 8. Однако радиаторы обычно выпускаются с четным количеством секций, поэтому принимаем 6 для санузла, 8 для спальни, 8 и 10 для кухни-гостиной.
Далее необходимо определить общий объем теплоносителя. Для этого необходимо знать внутренний объем каждого радиатора, котла и труб. Без точного плана прокладки коммуникаций и знания паспортных данных моделей батарей и котла выполнить этот расчет нельзя. Сюда же добавляется объем расширительного котла, примерно 15% от общего объема теплоносителя в системе. Принимая данные усредненно, можно считать, что электрокотел с мощностью 6 кВт имеет примерный объем 7…10 л, общий объем радиаторов из расчета 0,39 л на одну секцию 13,5 л. Добавляем сюда же внутренний объем труб и расширительного бака – получаем примерно 35…45 литров теплоносителя.
Проведение работ
Когда определились со схемой подключения и выбрали материалы, можно приступать к работам по сборке системы.
Они состоят из следующих этапов (на примере вертикального подключения радиаторов):
- Подготовка. На этом этапе устанавливают держатели для труб. Если из планируется скрыть в стенах, готовят штробы.
- Установка котла. Устанавливают нагревательный котел.
- Прокладка основной магистрали. От котла прокладывают два контура труб: верхний и нижний.
- В верхнем контуре делаются отводы. Если речь идет о полипропиленовых трубах, то отводы создаются с помощью тройников. Если трубы металлические, то в них проделывают отверстие, куда вваривают байпас меньшего диаметра.
- При необходимости в байпасы монтируют краны для перекрытия доступа теплоносителя или регулировки температуры батареи.
- К байпасам подключают радиаторы.
- К отводу верхнего контура системы подсоединяют расширительный бак.
Все, работы закончены. Можно заполнять систему водой.
Распространенные ошибки при монтаже
Выше изображены «ленинградские» схемы горизонтальных однотрубных этажных контуров с радиаторами, подключенными к общей магистрали двумя тройниками. Через каждый прибор протекает только часть полного объема теплоносителя, циркулирующего по контуру. Можно встретить ошибочное подсоединение без магистральной трубы (см. контур первого этажа на рис. ниже).
Виды подключения радиаторов в горизонтальных однотрубных контурах.
Такой способ подключения радиаторов отопления является предельно дешевым. На каждый радиатор приходится один фитинг для присоединения металлопластиковой трубы Ду20 или Ду25 и отрезок трубы между соседними приборами. Дешевле не придумать. Но расплата за дешевизну – плохая работа половины радиаторов. Первый их них (по ходу движения теплоносителя) нагрет до температуры 55 °С, а последний при N=6-8 нагревается всего до 35 °С, поскольку теплоноситель, проходя через радиаторы, интенсивно остывает в них.
Нюансы проведения работ
Если в системе отсутствует насос, верхний контур должен располагаться с небольшим наклоном
В ходе работы нужно помнить о следующих особенностях:
- Если используются металлические трубы, при сварке необходим избегать внутренних наплывов. Они уменьшают внутренний просвет и препятствуют нормальному движению теплоносителя. При наличии наплывов система не будет нормально работать.
- После заполнения системы не стоит сразу проводить тестовый запуск. Перед ним нужно подождать 3 – 4 часа и проверить все участки трубы, места ее соединения с радиаторами, котлом, баком. Это позволит своевременно выявить и устранить утечку.
- Перед пробным запуском нужно обязательно устранить из системы воздух с помощью кранов Маевского, расположенных в радиаторах. В противном случае она прогреется только частично (на участке до воздушного пузыря).
Если в системе отсутствует насос, верхний контур должен располагаться с небольшим наклоном (примерно 5 – 10о). Это облегчит ток теплоносителя и предотвратит проблему застоя воды на определенном участке трубы.
Подходящие трубы
К решению возникшего вопроса стоит подойти максимально ответственно. Лучше не торопиться и учесть важные моменты:
- Способ монтажа
- Показатель максимального давления
- Наличие или отсутствие насос в системе
- Количество труб в конструкции системы
Стальные трубы. Популярные на рынках до недавнего времени. Чаще используются в проведении коммуникаций, где требуется большой диаметр сечения. Трубы из стали отлично проводят тепло, при сильном прогреве не расширяются, легко переносят повышенное давление.
Трубы сохраняют прочность даже на изгибах. Способны без последствий выдерживать перепад температур. Оптимальное соответствие цены и качества. Трудности составляют монтаж, требующий применения дорогого оборудования.
Легированная сталь. Достаточно крепкий материал. Состав материала содержит примеси, что позволяет повысить эффективность работы системы. Трубы усовершенствованного металла устойчивы к коррозии, просты в уходе. Вес конструкции значительно снижен. Трубы применяются в системе со сбоями давления и температурного режима. В качестве теплоносителя допустимо использовать раскаленный пар.
Вопросы и ответы
Имеет ли смысл ставить игольчатый кран для регулировки температуры?
Да, так как первый радиатор часто излишне нагревается. На последнем кран не нужен.
Обязателен ли насос?
При вертикальном подключении – нет. Но если неправильно определить угол наклона верхнего контура, вода не будет нормально циркулировать по системе.
Сильно ли отличается температура на выходе из котла от температуры на последней батареи?
Да. Разница может достигать 45 % — 50 %. Именно поэтому так важно обеспечить правильную циркуляцию теплоносителя.
Нужно ли утеплять расширительный бак?
Только если он открытый. Закрытый может работать и без утепления на неотапливаемом чердаке.
Отзывы
- Константин, Тульская области
«У меня небольшой дачный домик. Зимой часто там бываю, поэтому провел газ и решил делать отопление. Выбор остановил на «ленинградке». Двухтрубная система для меня слишком дорого, а однотрубная неудобная – сложно обслуживать радиаторы, нельзя отключить отдельно взятую батарею. Насос брать не стал, подключил радиаторы по диагонали. Вот уже почти целую зиму пользуюсь, пока не было никаких нареканий – всем доволен. Могу сказать одно: «ленинградка» полностью оправдала мои ожидания».
- Иван, Новгородская область
«Провели родителям газ в деревенский дом. Встал вопрос об обустройстве системы отопления. Решили делать «ленинградку». Площадь дома небольшая – там всего 6 радиаторов. В двухтрубной системе смысла нет. Пока всем довольны. Греет достаточно хорошо (батареи я подключил вертикально). Работает прекрасно и без насоса, хотя многие говорят, что он необходим. Отдельно хочу сказать об экономии – траты оказались очень небольшими».
Однотрубная система отопления двухэтажного дома с циркуляционным насосом
Включает этажные контура с горизонтальной однотрубной разводкой, соединенные вертикальными стояками «подачи» и «обратки», Последние пространственно разнесены или объединены в двухтрубный стояк. Циркуляционный насос включается в обратную магистраль («обратку») перед отопительным котлом.
Простейшая однотрубная система отопления двухэтажного дома, схема которой содержит два контура по 3 радиатора, показана ниже.
Однотрубная горизонтальная система 2-х этажного дома с насосом.
Расход теплоносителя по горизонтальной магистрали в N раз больше (N – число последовательно соединенных радиаторов), требемого двухтрубной схемой. «Однотрубка», имеющая одинаковое числе отопительных приборов с «двухтрубкой», оснащается циркуляционным насосом большей мощности.
