Как производится врезка замка в деревянную дверь

В строительстве и ремонте есть виды работ, которые кажутся простыми. Но когда их приходится выполнять самостоятельно, то постоянно возникают какие-то вопросы, решить которые с наскока не получается. Наглядный пример: врезка замка в межкомнатную дверь своими руками. Проблемы начинаются с самого начала: какой замок вставить? Это кажется, что любой замок подойдет к любой межкомнатной двери. На самом деле разная толщина дверного полотна диктует выбор запорного устройства. Например, в полотна из МДФ можно вставить только маленький плоский замок.

По ходу дела вопросы сыпятся, как из рога изобилия: на какой высоте устанавливать, каким инструментом сделать вырезку в дверном полотне, как все правильно разметить, как собрать замок, где и как крепить ручку и т.д. Попробуем дать ответы на все вопросы ниже.

Подготовительные работы

Прежде чем самостоятельно вставить замок в межкомнатную дверь, необходимо выполнить несколько подготовительных операций:

1. снять дверь с петель;
2. провести разметку;
3. переставить язычок замка.

Снятие двери с петель

Врезать замок проще на снятой двери. Операция простая, если знаешь, какой тип петель стоит:

• съемный;
• неразъемный.

Поэтому работу по съему необходимо начать с определения типа петель. Если они съемные, то операция проводится в следующей последовательности:

• дверь открывается на 90o и более. Здесь важно, чтобы при подъеме дверное полотно не уперлось в дверную коробку;
• снимаются декоративные колпачки и накладки с петель;
• ослабляются регулировочные винты, если имеются;
• в щель между полом и полотном вставляется прочный длинный предмет: монтировка, черенок сельхозорудия, лом, топор и т.д.;

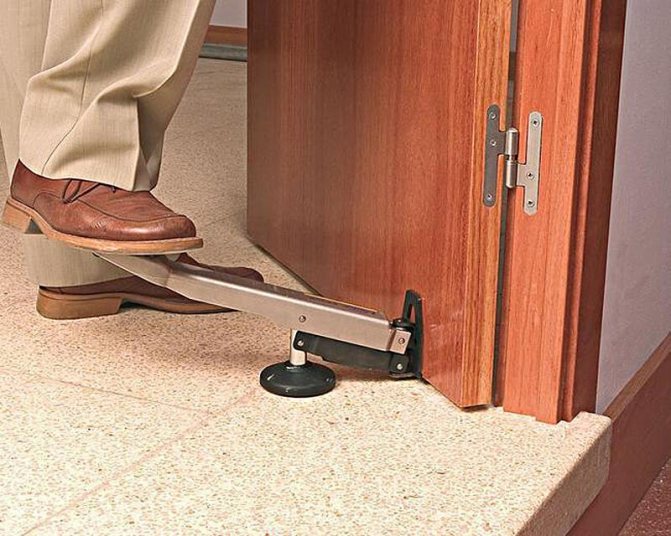

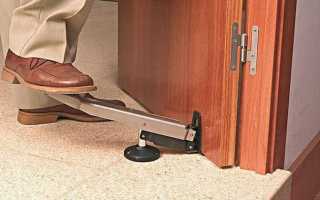

Снять двери можно с помощью специального домкрата.

• полотно поднимается до тех пор, пока петли не выйдут из зацепления.

Работу лучше выполнять вдвоем — исключается риск падения двери на пол. Сборка ведется в обратном порядке. Дверное полотно с неразъемными петлями снимать проще:

• двери открываются;
• с петель снимаются декоративные украшения;
• отверткой выкручиваются винты со стороны косяка или полотна.

Разметка

Разметка при врезке запирающего механизма нужна по нескольким причинам.

Во-первых, определиться с местом установки замка. Для деревянной двери не имеет значения, на какой высоте будет производиться врезка, а вот для дверей из МДФ местоположение замка крайне важно. Она полая внутри. Для установки запирающего устройства в корпусе крепится специальный брус, небольшой по длине. Любая попытка сверления отверстия вне зоны бруса ведет к порче полотна.

Схема дверей из МДФ.

Во-вторых, отверстия под ручки должны сопрягаться с вырезом под защелку.

Поэтому все работы по разметке начинаются с определения высоты ручки: она должна находиться в пределах 90-100 см от нижнего края полотна. Для этого с помощью рулетки и карандаша на полотне делается отметка горизонтальной оси замка. Специалисты считают оптимальной высоту в 97 см.

Определяется местоположение запорного механизма по высоте.

Через отмеченную точку с помощью угольника и карандаша проводится горизонтальная линия до края дверного полотна, после чего переносится на торец.

С помощью угольника нужная высота переносится на торец дверного полотна.

Дальнейшие действия зависят от вида запирающего устройства.

Разметка для круглого замка. Сразу отметим, что при наличии профессионального инструмента на горизонтальную линию крепится пластиковый шаблон, по которому и выполняются все операции.

При выполнении работ самостоятельно в дальнейшей разметке поможет бумажная схема-шаблон, которая практически всегда есть в комплектации. Она сгибается и накладывается на торец и боковую сторону двери. Острым предметом делаются отметки под высверливаемые отверстия.

Внимательный посетитель заметит, что под ручку две отметки: в 6 и 7 см. Сделано это под разные двери. Для деревянного полотна отметка ставится дальше — рука не будет задевать за коробку при открывании/закрывании. Для дверей из МДВ — на расстоянии 6 см. Требование продиктовано размерами бруса под замок. В самом замке такой подход заложен в конструкции.

Шаблон для установки круглого замка.

На торце отметка ставится ровно посредине. При отсутствии шаблона выставить метки в 6 или 7 см под отверстия с помощью угольника по ранее нанесенной линии не составляет труда.

Замеряется расстояние до ручки.

Как вариант, сбоку двери можно приложить защелку и через отверстие под ручку нанести место сверления.

Отмечается место ручки.

Разметка для плоского замка. Для плоского корпуса замка шаблонов нет. Здесь все надо делать самому, при этом не спеша, чтобы не допустить ошибок. Разметка выполняется в следующей последовательности:

• на торце двери находится середина. Отметки ставятся в нескольких местах;
• по нанесенным отметкам чертится вертикальная линия. Пересечение с горизонтальной линией (нанесена ранее) будет центром запорного механизма;
• корпус замка накладывается на торец, так, чтобы его центр был на перекрестии вертикальной и горизонтальной линий. Смещение на несколько мм вниз или вверх не критично;

Отмечаются границы корпуса.

• карандашом отмечается низ и верх корпуса;
• с помощью карандаша и угольника нижняя и верхняя границы механизма переносятся на боковую поверхность;
• находятся точки сверления отверстий под личинку и ручку. Сделать это можно двумя способами:

1. наложить корпус сбоку на полотно и отметить карандашом центры ручки и личинки;
2. с помощью угольника снять необходимые размеры на корпусе и перенести их на дверь.

Находятся места расположения защелки и ручки.

Разметка по размерам.

Перестановка язычка замка

Механизмы замков бывают правыми или левыми. Определяется это положением язычка: скошенной стороной он должен стоять по ходу закрытия двери. Большинство производителей учитывают этот момент и дают возможность переворотом язычка на 180o изменить заводское исполнение под конкретную дверь. Операция выполняется по-разному, в зависимости от производителя:

• USK. Плоскогубцами собачка вытягивается из корпуса до тех пор, пока прямоугольная форма не сменится на круглую. После этого язычок переворачивается в нужную сторону;
• «BONAITI». Здесь собачка вытягивается из корпуса полностью, а затем ставится нужной стороной. Но предварительно нужно сдвинуть фиксатор, расположенный рядом с личинкой;
• «MORELLI». Еще проще изменить расположение собачки у замков : снять фиксатор и полностью утопить собачку в корпус механизма до щелчка. Язычок выскочит уже перевернутым;
• MVM. У модели есть маленькая хитрость. Изменить положение язычка можно при закрытом положении замка — собачка вытаскивается, переворачивается, ставится на место.

Проблема надежности

Надежность межкомнатной двери с замком имеет иной смысл, чем входной. Исключение – дверь в комнату, доступ в которую строго ограничен (хранилище ликвидных ценностей, оружейную, мастерскую с травмоопасным оборудованием и/или вредными веществами и т.п.). Тут нужна надежная стальная дверь, не менее стойкая, чем входная.

Примечание: если у вас такой случай – проверьте прежде стены. Вдруг они – перегородки из пеноблока, ГКЛ и пр., комната к данному назначению непригодна. Взломщик сразу увидит слабину, сделает ручкой супер-пупер замку со всеми его секретами и просто-напросто прорежет или проломит перегородку.

Врезка замка в межкомнатную дверь производится с учетом след. обстоятельств. Атмосферное давление на уровне моря прим. 1 кгс/кв. см. Это очень большая величина, мы просто приспособились к нему в процессе эволюции. Допустим, из-за открытой форточки, при включении вентиляции, от разницы температур и т.д. давление по одну сторону двери изменилось всего на 1%, т.е. на 10 г/кв. см. Площадь полотна стандартной двери 75х190 см – 14250 кв. см. Избыточная нагрузка на полотно с одной стороны будет 142,5 кгс. Если дверь навешена на 2-х петлях, на язык замка и его проушину-ловитель (ответную часть) под него в косяке двери придется чуть меньше половины этого значения; если дверь на 3-х петлях – чуть больше трети.

Примечание: навешивать дверь больше чем на 3 петли нет смысла – сосредоточенная нагрузка на язык замка и проушину падает ненамного, но дверной косяк оказывается ослабленным и перегруженным.

70-45 кгс точечно это нагрузка в общем небольшая – если она статическая. Но динамическая повторяющаяся и меньшей величины действует по принципу «Капля камень точит». В случае, когда замок в дверь врезан неправильно (большой люфт, тугой ход языка и др.) со временем развиваются, во-первых, повреждение двери и косяка: расшатывание, растрескивание, отслаивание покрытия полотна. Если же дверь с косяком ну очень крепкие, по его контуру сначала порвутся обои, потом поползет трещина, начнет сыпаться штукатурка. Дальше понятно: внеплановый ремонт со всем вытекающим из кошелька и втекающим в голову заботами и хлопотами. Поэтому материал этой статьи сосредоточен на тонкостях работы, позволяющих врезать замок в дверь между комнатами так, чтобы она по крайней мере лет 15 не дребезжала и не портила помещение.

Врезка круглого замка

Установка круглого замка в межкомнатную дверь много проще, чем плоского. Сначала по шаблону размечаются пионерные отверстия согласно толщине двери и выходу языка. Разметка ведется со стороны личинки. Если розетки личинки и защелки нужно поменять местами, это делается до разметки, см. выше. Затем сверлятся пионерные отверстия. Тут есть одна очень важная хитрость, о которой см. далее, в разделе об установке ответной части. Потом коронкой выбираются большие отверстия, замок вкладывается в гнездо. По его торцевой накладке размечается потай, выбирается, замок собирается на месте штатными винтами.

Разметка двери для врезки круглого замка и его сборка на месте

Чертежи шаблонов для разметки двери под круглые замки диаметром 50 и 54 мм даны на рис.. Для переноса их на картон/бумагу, чертеж распечатывается и перечерчивается в масштабе так, чтобы отмеченные зеленым расстояния были равны указанным. По старинке это можно сделать чертежным пантографом; самодельный тоже подойдет. Точнее и быстрее – в хорошей программе векторной графики, напр. CorelDraw. Там можно задавать длину мерного отрезка с точностью буквально до микрона, а масштабировать с шагом в сотые доли процента. Растровая картинка (bitmap) импортируется в CorelDraw, масштабируется по мерному отрезку (в CorelDraw есть и мерительные инструменты, но в данном случае масштабировать по мере удобнее) и распечатывается – все, шаблон готов.

Чертежи шаблонов для разметки дверей под врезку круглых замков

Подводные камни

Для непрофессионала работать «пером» или «коронкой» может быть сложно, непривычно. Но они нужны, чтобы отверстия получились относительно ровными и было меньше брака. Проще и быстрее работать сверлом в виде короны, от нее меньше стружек разлетается в стороны. «Пером» работать дольше, стружек больше и их приходится периодически выковыривать из отверстия, но сам процесс сверления контролировать намного проще.

Оптимально, если «коронку» пустить на дверное полотно, а в торцевой части использовать «перо».

Для всех, кто начнет врезать замок в деревянную дверь своими руками, проявится неприятный момент. Стандартная «коронка» продается на 2,5 см, а отверстие нужно сделать инструментом на 2,2-2,3 см. При широком торце эти 2 мм можно успешно скрыть декоративной накладкой или шпатлевкой. Но если ширина двери сама по себе узкая, эти «лишние» миллиметры могут существенно истончить полотно и станут критичными для ее крепости. Ее можно будет выбить ударом ноги.

Не стоит долбить отверстия долотом. Так, особенно при неумелом подходе, можно «покалечить» дверь, отщепить от нее солидный кусок, а брешь потом скрыть удается плохо.

Почему важно качественно установить замок

Дверной замок предназначен для выполнения двух основных функций. Первая заключается в ограничении доступа внутрь помещения посторонним лицам. Особенно серьезное значение она имеет для входных дверей. Вторая функция касается обеспечения комфортного и удобного открывания и закрывания двери.

Эффективное функционирование секретного механизма двери предполагает правильное выполнение работ по его монтажу. Они могут быть произведены либо профессиональным мастером, либо непосредственно владельцем помещения. В обоих случаях исполнитель должен четко представлять процедуру монтажа механизма, чтобы обеспечить его длительную и беспроблемную эксплуатацию. Для этого необходимо учитывать несколько факторов. В качестве ключевых можно выделить два из них – тип двери и вид механизма.

Замки для межкомнатных дверей

Механизмы секретности межкомнатных замков обычно простые: цилиндровая личинка или сувальдный. Реже используется дисковая личинка.

Основные виды замков для межкомнатных дверей

По легкости врезки, удобству и особенностям пользования чаще всего на межкомнатные двери ставят замки след. видов (см. рис.):

1. «плоские» – в прямоугольном корпусе, с раздельным(и) от защелки языком(ами). Механизм, как правило, повышенной секретности, ручка фалевая (нажимная);
2. «круглые» – в цилиндрическом корпусе. Ручка любого типа. Язык и защелка совмещены. Цилиндровая личинка и стопор защелки врезаны в шпиндель ручки;
3. «плоские» уменьшенной высоты без защелки с поворотной ручкой;
4. «круглые» с ручкой-кнобом.

Чтобы вставить замок в межкомнатную дверь аккуратно и надежно, нужно также учитывать ее конструкцию и толщину полотна:

• Из МДФ толщиной 35 мм.
• То же, толщиной 45 мм.
• Новая деревянная с толщиной филенок от 50 мм.
• Старая деревянная или из ДВП на дощатом каркасе.

Плоские

Плоские межкомнатные замки самые дорогие, врезать их труднее, чем круглые, но защиту от взлома неквалифицированными злоумышленниками обеспечивают наилучшую. Однако и дверь с косяком они ослабляют более, чем круглые. Такой замок нужно подбирать к наличной двери. Первое, в дверь толщиной 35 из МДФ можно врезать только плоский замок уменьшенной высоты (поз. 3 на рис. выше).

Кроме того, посмотрите на рис. с габаритными чертежами плоских замков. Обратите внимание на размеры, выделенные цветом. В двери из МДФ можно врезать только замки, у которых, во-первых, толщина самого толстого из языков не более 15 мм. Во-вторых, ширина торцевой накладки замка должна быть не более 24 мм. Причина: динамические нагрузки от замка должна принимать на себя деревянная рама, а не обшивка из тонкого достаточно хрупкого МДФ. Поэтому из показанных на рис. замков в двери из МДФ можно врезать только тот, что слева.

Габаритные чертежи замков для межкомнатных дверей в прямоугольных корпусах

Замок в центре на рис. подойдет для старых деревянных и «хрущевских» дверей. Они как правило толще 45 мм, но старое усохшее дерево также становится хрупким; чаще всего еще и трещиноватым. Поэтому критичным становится уже только толщина языка и соотв. корпуса замка. Наконец, замок справа на рис. пригоден для деревянной двери с толщиной полотна от 40 мм. Если по массиву дерева наложено декоративное покрытие – для двери толщиной от 50 мм, т.к. от боковых краев торцевой накладки до покрытия должно оставаться не менее 10 мм древесины.

Круглые

Круглые замки для межкомнатных дверей оптимальный вариант для обычной квартиры или дома. Врезать их можно в любые двери. Замки с фалевой ручкой ставят обычно там, где есть больные или немощные, которым орудовать поворотной ручкой тяжело или невозможно. Ручки-кнобы наиболее безопасны: о них невозможно оцарапаться или зацепиться одеждой. Технология врезки круглых замков с ручками любого типа одна и та же.

Устройство замка для межкомнатной двери в цилиндрическом корпусе показано слева на рис.:

Устройство замка для межкомнатной двери в цилиндрическом корпусе

По умолчанию такие замки выпускаются для дверей толщиной 35 или 45 мм. Замки для массивных деревянных дверей на периферии в продаже бывают далеко не всегда. В таком случае замок можно приспособить к двери любой толщины, заменив водило защелки (выделено красным в центре) на более длинное: это простая прямоугольная пластинка из обычной стали толщиной 2-3 мм с отверстием у одного из концов. Переключатель выхода защелки (справа на рис.) ставят в положение соотв. материалу косяка двери: 70 мм для дерева, 60 для МДФ.

Как превратить правый замок в круглом корпусе для межкомнатной двери в левый и наоборот

Также по умолчанию круглые замки выпускаются личинкой внутрь, чтобы можно было запираться изнутри. Если у вас дверь левая (открывается налево), а соотв. замка в ближайшем магазине нет, личинку и защелку можно заранее (обязательно!) переставить местами, разобрав замок (см. рис. справа и ниже). Однако для кабинета и др. помещений, куда которые доступа посторонним в отсутствие хозяина быть не должно, это не вариант, т.к. со стороны личинки круглый межкомнатный замок разбирается без специнструмента.

Разборка и монтаж круглого замка

Круглые замки продаются разобранными на 3 сборочных узла: корпус с языком, розетку с ручкой защелки и водилом, розетку ручки с личинкой. В юбке розетки защелки есть отверстия под крепежные винты; в юбке розетки личинки – глухие резьбовые гнезда под них. Для монтажа замка в дверь ставят на место корпус (см. поз. 4 на рис. ниже и далее) и вставляют водило в паз толкателя языка. Затем прикладывают розетку к полотну и проверяют ход защелки: она должна убираться при повороте ручки вправо (по часовой стрелке). Если наоборот, переворачивают розетку защелки на 180 градусов. Теперь ставят на место розетку личинки так, чтобы конец водила попал в ее паз. Стягивают розетки винтами, ставят декоративную накладку – готово.

Для полной разборки замка, напр., для замены личинки, сначала снимают ручку с ней. Для этого нужно прижать фиксатор на шейке ручки (показано стрелкой на поз. 1 рис.).

Разборка и монтаж замка в круглом корпусе для межкомнатной двери

Ручка сползет по желобу (поз. 2), но личинка останется на месте. Чтобы добраться до ее фиксатора (кольцевого или штыревого), также как и до фиксатора стопора защелки, нужно просунуть в окно декоративной накладки крючок (показано стрелкой на поз. 3), поддеть им фиксатор и оттянуть на себя. Теперь замок можно разобрать полностью. Замки подороже снабжаются и накладками, закрывающими головки крепежных винтов. Снимаются они точно так же.

Типы электромагнитных замков

В зависимости от работы якоря, конструкции делятся на удерживающие и сдвиговые. В удерживающих моделях якорь действует на отрыв, а в сдвиговом – он сдвигается в поперечном направлении.

Для замков удерживающего типа при подаче напряжения возникающее магнитное поле в цепи якорь-сердечник удерживает створку от открытия.

Принцип действия удерживающего электромагнитного замка

Для устройств сдвигового типа якорь имеет отверстия, а сердечник – выступы под эти отверстия. При подаче напряжения якорь подводится к сердечнику и притягивается к нему. При этом выступы магнитопровода входят в соответствующие пазы якоря. В этом случае усилие удержания характеризуется усилием, которое нужно приложить для сдвига якоря, и конструктивными особенностями выступов и отверстий.

Сдвиговые замки устанавливаются с помощью врезки в торец полотна и, благодаря этому этот тип позволяет установить секретный магнитный засов на входную дверь.

Собираем электромагнитный замок своими руками

Рассмотрим один из вариантов сборки механизма.

Чтобы собрать электромагнитный замок, используя свой опыт, который бы открывался с помощью пульта, необходимо:

• Кнопочная врезная панель.
• Блок питания.
• Электромагнитные реле. Если открывать собираемся четырехзначным кодом, то используем минимум 5 реле.
• Сам замок.
• Кнопка для открывания двери изнутри.
• Геркон и электромагнит.

Таким образом, своими руками можно собрать замок любого типа. И важно не только построить и красиво оформить дом или гараж, но и защитить с помощью надежного замка от нежелательных посетителей.
