Изоляция трубопроводов отопления

• 1 Вспененный полиэтилен
• 1.1 Монтаж
• 2 Утеплители из стекловолокна
• 2.1 Монтаж
• 3 Базальтовая вата
• 4 Пенополистирол
• 4.1 Монтаж
• 5 Пенополиуретан
• 6 Жидкая теплоизоляция
• 6.1 Чем больше, тем лучше…
• 7 Когда нужно позаботиться об изоляции трубопроводов
• 8 Ремонт утеплителя
• 9 Видео
• 10 Фото

В качестве материала используются несколько видов утеплителей, они различаются по теплопроводности и способам монтажа, и при выборе материала нужно хотя бы немного знать о его качествах.

Собственноручное утепление отопительных труб

Любой из перечисленных материалов монтируется следующим образом:

1. Вначале трубы проклеиваются фольгированным скотчем. Накладывать его нужно по спирали.
2. Затем вокруг участка трубопровода оборачивается утеплитель. Швы между кусками должны практически отсутствовать за счет максимально прочной фиксации. Только в этом случае в материале не образуются «мостики холода».
3. Внешняя фиксация материала производится при помощи промышленного скотча. Без выполнения этого действия возникает риск попадания влаги в щели между кусками утеплителя.

Итог

Все перечисленные материалы изоляции трубопровода теплоснабжения имеют свои преимущества и недостатки, а потому подбирать их нужно с учетом конкретной ситуации и особенностей здания, где будут производиться работы.

Если следовать предложенным инструкциям, то система отопления будет эффективна и надежно защищена. Лучше всего доверить работам специалистам, которые возьмут на себя ответственность за все этапы – от закупки необходимых материалов до их монтажа и введения отопительной системы в эксплуатацию.

Выбираем утеплитель

Но, как это часто бывает со строительными материалами, утеплителей для труб отопления на рынке большое количество. Производители позаботились о том, чтобы потребитель мог выбрать необходимый вид под определенные условия эксплуатации. Это с одной стороны хорошо, потому что есть большая вероятность найти нужный утеплитель, соответствующий требованиям самой отопительной системы и архитектуры дома. Но с другой стороны, многообразие материалов создает проблемы выбора. Поэтому есть необходимость разобраться в них.

Внимание! Климатические условия России требуют проводить утепление не только магистральных трубопроводов и контуров отопительной системы, которые проложены внутри здания. К примеру, в подвале или на чердаке.

Какие же факторы влияют на выбор теплоизоляции труб отопления?

• Диаметр трубопровода.
• Температура теплоносителя.
• Условия эксплуатации отопления.

Почему диаметр трубы влияет на выбор, разве нет никакой разницы в том, что утеплять? В принципе, разницы на самом деле никакой нет, но современный подход к решению некоторых задач, появление новых теплоизоляционных материалов дали возможность изменить подход к проведению теплоизоляционных процессов. К примеру, на рынке с недавних пор появились так называемые теплоизоляционные цилиндры, с помощью которых проводить утепление труб стало в разы проще. Но давайте все по порядку. Будем рассматривать все имеющиеся утеплители, которые используются для изоляции трубопроводов системы отопления.

Утепление труб минеральной ватой

Минеральная вата

Это традиционный теплоизоляционный материал, который применяется для утепления труб отопления в подвалах, на чердаках, на улице. Прекрасный утеплитель с высокими техническими и эксплуатационными характеристиками. Среди достоинств минваты хотелось бы выделить следующие показатели:

• Высокая термостойкость, до +650°С.
• Низкое водопоглощение.
• Практически не реагирует на воздействие кислот, растворителей и других агрессивных материалов.
• Это нетоксичный утеплитель.

А вот минус у минваты всего лишь один. Она боится большого количества воды, под действием которой быстро теряет свои качества. Хотя из всех теплоизоляционных материалов она самая дешевая.

Необходимо отметить, что под названием минеральная вата скрываются два совершенно разных утеплителя: каменная вата и стекловата.

Современная теплоизоляция труб отопления

Пенополиуретановая скорлупа

Этот вид теплоизолятора на рынке появился лет так десять тому назад. И хотя его цена оказалась достаточно высокой, специалисты по праву оценили его достоинства.

• Высочайшая прочность.
• Простота монтажа.
• Нет необходимости проводить дополнительную защитную изоляцию, потому что пенополиуретан прекрасно справляется и с негативными условиями эксплуатации, и с природными осадками, и с солнечными лучами.
• Этот материал не гниет, на нем не размножаются всевозможные колонии микроорганизмов.
• Он стопроцентный диэлектрик.
• Он нетоксичен, а соответственно не влияет на организм человека.

Не зря этот материал получил название скорлупа. Во всяком случае, схожесть очень большая. Посмотрите на фото снизу, и вы сразу поймете, почему он так назван.

Преимущества и недостатки различных утеплителей

Перед тем, как отдать предпочтение какому-то отдельному материалу, следует изучить все его достоинства и недостатки.

Так, у минеральной ваты имеется множество преимуществ, да и вообще этот теплоизолятор занимает, пожалуй, лидирующие позиции по популярности и частоте применения. К основным достоинствам минваты можно отнести:

• отличная теплоизоляция;
• устойчивость к агрессивной среде;
• не гниет;
• долговечна;
• не поддается влиянию грызунов;
• можно использовать для труб с высокими температурными показателями;
• бюджетная стоимость.

Наряду с таким количеством преимуществ, имеется огромный недостаток – гигроскопичность. Но и этот минус легко можно исправить путем гидроизоляции.

Что касается бесшовной изоляции пеноизолом, то она обладает отличной теплоизоляцией, не нуждается в дополнительном слое гидроизоляции и является биологически устойчивым материалом. Основной недостаток –необходимость в специальном оборудовании для покрытия. Поэтому данный метод далеко не бюджетный.

Утепление пенопластом – очень достойный вариант, отличающийся все тем же плюсами и относительно низкой стоимостью. Благодаря пазам крепления, скорлупа пенополистирола тщательно закрепляется на трубах и позволяет добиться хорошей герметичности конструкции. Опять же, минус является гигроскопичность и потребность в дополнительной гидроизоляции, как и в случае с минватой. По сути, оба эти материала практически идентичны по эффективности.

Пенополиэтилен является материалом нового поколения, обладающий такими преимуществами, как низкий уровень теплопроводности, устойчивость к влаге, простота монтажа. Из минусов – присутствие швов при покрытии труб, что требует дополнительных затрат на покупку специального клеящего состава. При его отсутствии будет происходить попадание к системе отопления влаги и холода.

И последний материал, теплоизоляционная краска. Достоинства – эффект даже при одном слое нанесения, простота монтажа, возможность использования в труднодоступных местах. Недостаток – высокая стоимость.

Используемые материалы

На сегодняшний день, благодаря развитию химической промышленности, приводящему не только к улучшению качества конечной продукции, но и созданию новых материалов повышенной эргономичности, на рынке представлено огромное количество материалов, позволяющих утеплить трубы отопления на улице и в доме.

Кроме того, большой выбор позволяет каждому мастеру подобрать товар, идеально подходящий ему по всем технологическим характеристикам – от условий эксплуатации до стоимости.

Утеплитель труб отопления на улице или в доме должен отвечать следующим требованиям:

• невысокая теплопроводность материала – необходима для сведения теплопотерь к минимуму;
• негорючесть, стойкость к возгоранию – позволяет не только использовать материал на самых горячих трубах, но и обеспечить дополнительную пожарную безопасность здания и прилегающих участков;
• простота использования – должна быть возможность устанавливать и менять элементы отопления без приложения особых усилий.

Материалы для утепления отопительного контура по способу применения и форме выпуска подразделяются на следующие категории:

1. Листовой (штучный) материал.
2. Утеплитель в рулоне.
3. Кожуховые утепляющие элементы.
4. Заливочные утеплители.

Чем утеплить металлическую трубу дымохода

Отдельной темой для размышления являются стальные дымоходы. В качестве материала для современных дымоходных труб используют специальный вид нержавеющей стали. Функциональность нержавейки очень высока. Во-первых, труба быстро прогревается. Во-вторых, она не ржавеет от влаги.

Распространенными стали, так называемые сэндвич дымоходы. Это конструкции, которые состоят из двух труб разного диаметра. Между ними уложен утеплитель. Однако такие дымоходы имеют ряд недостатков, среди которых можно называть их цену и эксплуатационный период. Преимущество заключается в том, что сэндвич дымоходы уже сами по себе являются утепленными. Необходимо лишь правильно установить их. Качество утепления дымохода гарантировано производителем.

Сэндвич дымоходы помогают сохранять до восьмидесяти процентов тепла. Это значит, что такой тип дымоходных труб можно называть самыми эффективными.

Однако можно и самостоятельно выполнить утепление для дымохода из стали. Для этого выбирается в качестве утеплителя стекловата, которая обматывается вокруг трубы, затем фиксируется проволокой и фольгой. К тому же некоторые умельцы создают самодельные сэндвич дымоходы. В дополнение они утепляются не только в пространстве между трубами, но и снаружи.

При работе с минеральной ватой нужно быть очень внимательным

Важно следить, чтобы частицы материала не попадали на кожу, в глаза и дыхательные органы. Рекомендуется выполнять все работы в перчатках. Утепление дымохода позволит не только сохранить долговечность, но и создаст красивый вид

Куда приятнее смотреть на штукатуренный кирпичный дымоход, чем на обычную кирпичную кладку. То же самое можно сказать и о торчащих с крыши асбестовых трубах

Утепление дымохода позволит не только сохранить долговечность, но и создаст красивый вид. Куда приятнее смотреть на штукатуренный кирпичный дымоход, чем на обычную кирпичную кладку. То же самое можно сказать и о торчащих с крыши асбестовых трубах.

Утепление дымоходов любого типа выполняется своими руками – без привлечения специалистов. Нужно лишь аккуратно выполнять все работы. Важную роль в утеплении дымохода занимают утеплители. Нужно выбирать такой материал, который не подвержен возгоранию. Часто именно по причине дымоходов в доме случается пожар.

Теперь, когда все работы выполнены, можно оценить работу. Прежде всего, в дымоходе не будет образовываться конденсат. Нельзя сказать, что его и вовсе не будет. Однако это намного меньше, чем без утеплителя. Кроме того в трубе будет образовываться мало сажи, которая со временем может загореться и стать причиной пожара.

К утеплению дымохода нужно подходить ответственно. Работа требует внимательности и аккуратности. В противном случае нужный эффект не будет достигнут. Для работ нужно использовать только качественные и безопасные материалы.

Требования к теплоизоляции труб отопления

Нужно понимать, что изолированный трубопровод является обязательным в системе снабжения дома. Многие глубоко заблуждаются утверждая, что утепление — это не особо нужный процесс, ведь трубы, в которых протекает теплая вода, итак не промерзнут. Это не правильное утверждение, так как в первую очередь трубы утепляются для минимизации теплопотерь.

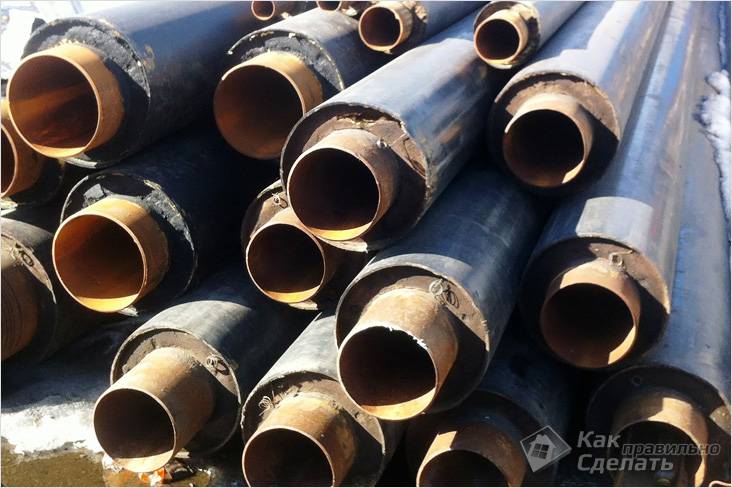

Утепление труб отопления в подвалах пенополиуретаном — эффективное решение

Главным требованием к трубам отопления является их эффективность. Ведь именно этот критерий помогает предотвратить потерю тепла. В отопительный сезон температура в квартирах держится в рамках среднего показателя, но проведя качественную изоляцию, эффективность отопления можно поднять на несколько градусов, тем самым сокращая счета за коммунальные услуги. Поэтому утепленные трубы в подвале частного дома не только повысят тепло, но и сэкономят немало средств.

Кроме всех вышеприведенных требований есть еще одно, основное. Вся утепленная коммуникация должна быть проведена в полном соответствии с техническими характеристиками.

Защита от замерзания трубопроводов

Защита от замерзания трубопроводов представляет собой специальные системы греющих кабелей, которые предназначены для обеспечения правильного функционирования трубопроводов при низких температурах. Ведь замерзание жидкости в системах способны привести к сбоям в работе, повреждению трубопровода и даже разрыву труб. Устройства защиты в виде нагревательных кабелей применятся для систем холодного и горячего водоснабжения, а также отопления. Они обладают высокими техническими характеристиками и обеспечивают эффективную работу трубопроводов при любых температурах. Принцип работы такого кабеля достаточно простой. На нем установлен специальный терморегулятор, который при поступлении сигнала от термодатчиков, автоматически включает систему обогрева. Кабель выделяет тепло, тем самым поддерживает необходимую температуру жидкости в трубах. При достижении установленной температуры, система автоматически отключается. Защита от замерзания трубопроводов эффективная и способна работать в разных условиях. Нагревательный кабель обеспечивает постоянный поток жидкости в трубах и увеличивает скорость ее транспортировки.

Установка нагревательного кабеля выполняется по всей длине трубы, подверженной воздействию отрицательных температур. Источником питания для кабеля служит обычная бытовая сеть. Кабель имеет специальные терморегулятор, который осуществляет автоматической включение (выключение) обогрева при достижении заданных критических температур водопроводной воды или окружающей среды. Существуют модели кабелей с постоянной или переменной мощностью нагрева Последние гибко подстраиваются под отличающиеся температурные показатели на отдельных участках труб и обеспечивают более интенсивный прогрев в местах промерзания. Кабели выпускаются с различной мощностью линейного нагрева (Вт/м) и могут генерировать температуру свыше +85С.

Для удобства применения предусмотрены готовые кабельные секции длиной от 2 до 45 метров. Гибкие нагревательные элементы могут изготавливаться как для наружного использования, так и для монтажа внутри трубопровода. Внутренняя установка является менее энергозатратной, поскольку направлена на прямое повышение температуры жидкости, а не обогрев поверхностей трубы. Нагревательные кабели в трубу обладают прочной многослойной изоляцией, которая не выделяет вредных веществ в рабочую среду и меняет вкусовых качеств воды. В целях экономии монтаж греющих кабелей на поверхности трубопровода чаще всего выполняется параллельно коммуникации. Для удобного прикрепления к трубе используется алюминиевая лента со специальным морозоустойчивым клеевым слоем. Другим, более эффективным, способом установки нагревательных кабелей является их обматывание вокруг трубы по принципу спирали.

Защита от замерзания трубопроводов состоит из нагревательной части в виде кабеля и аксессуаров для его крепления к трубе, распределительной сети и системы управления. К преимуществам нагревательных кабелей относиться не только эффективность их работы, но и легкость в управлении. Кабель имеет встроенный терморегулятор, который способен работать в автоматическом режиме по заданным параметрам. Также на трубы устанавливаются специальные датчики контроля температуры жидкости в системе и воздуха. Управлять системами защиты можно и вручную, но это займет немало времени. Защита от замерзания трубопроводов представлена в нашем каталоге разными вариантами. Саморегулирующийся нагревательный кабель может монтироваться поверх трубы или непосредственно внутрь трубы. Оба вида защиты надежные и практичные. Нагревательный кабель обладает уникальной способностью. Он способен автоматически изменять свою мощность при повешении температуры в трубах. Что говорит о безопасности таких систем. Системы защиты работают в энергосберегающем режиме, что позволяет обогревать трубопровод без значительных затрат на электроэнергию. Стоимость нагревательного кабель любого производителя зависит от его типа и метража.

Выбор изоляционного материала для труб отопления

При выборе утеплителя необходимо опираться на следующие факторы:

• диаметр труб;
• условия эксплуатации трубопровода;
• рабочая температура в системе.

Изоляционный материал для труб отопления в первую очередь зависит именно от их размеров. На рынке представлены жесткие цилиндрические каркасы, полуцилиндрические защитные утеплители и мягкие теплоизоляционные материалы (прочитайте: «Как выбрать утеплитель для труб отопления и нужен ли он»).

Цилиндрические и полуцилиндрические жесткие утеплители в основном используются для защиты труб малого диаметра (прочитайте также: «Выбор диаметра труб для отопления — важно не ошибиться»). Конструкция таких утеплителей предусматривает наличие пазов, значительно упрощающих установку на трубопровод.

Кроме того, для более качественного и надежно утепления можно использовать минеральную вату или пластик. Жесткие утеплители способны не только выдерживать высокие температуры и предотвращать появление конденсата, но и неплохо защищают трубы от механических повреждений.

Чтобы определить подходящий материал для изоляции труб отопления, необходимо знать, как они классифицируются и чем различаются.

Защита наружных труб

Изоляция наружных трубопроводов отопления нужна, чтобы носитель тепла максимально долго сохранял тепло. Особенно актуальна она, для наружных магистралей обогрева.

На прогрев воды уходит большое количество тепла, и если не выполнить изоляцию наружных систем, то значительная его часть просто растратится по пути до точки назначения.

Для наружных магистралей отопления используют такие материалы:

• Минвата. Она может быть базальтовая и стекловолокно. Отличительная черта первого вида – это переносимость высоких температур. А второй вид можно применять только для наружных труб, потому, что он переносит сравнительно невысокую температуру – это 180 градусов.
• Пенопласт. На уличные коммуникационные сооружения производят спец формы, которые повторяют их геометрию. Недостатком данного утепления становиться то, что данный теплоизолятор впитывает немного влаги, а для сети под землей нужны защитные варианты, которые абсолютно влагонепроницаемы.
• Вспененный утеплитель. Данная защита бывает в форме чехла, она отличается удобством и простотою монтажа.
• Отражающая обмотка. Эту защиту накладывают на основную прослойку, и крепят проволокой.
• Краска. Это новый материал для теплозащиты трубопроводов, но, он уже спал очень популярным.

Утепление трубопровода в зданиях

Изоляция действующих трубопроводов отопления в помещении не теряет своей актуальности. Понятно, что в тех зонах, где трубопровод должен отдавать свою тепловую энергию, изолировать его не стоит.

Но, зоны в помещении, где трубы проходят, например, в стене, нужно утеплить. Иначе тепло будет уходить на обогрев стенки.

Такую защиту в помещении используют не очень часто, и нужно отметить, что без нее страдает качество отопления.

Для системы, вмонтированной в пол, нужно применять защитные материалы с высокой плотностью. Например, в помещении эффективным будет любой вид вспененных утеплителей. Эти материалы отлично подходят для изоляции, а для простоты работы лучше брать трубчатые варианты.

Это мягкие и гибкие трубки, оснащенные продольным разрезом. Они легко одеваются на трубу и фиксируются специальным зажимом. Если монтаж такого утеплителя в помещении выполнить правильно, то он прослужит очень длительное время.

Виды материалов для изоляции

Основными широко распространенными материалами для изоляции труб являются:

• вспененный полиэтилен;
• минеральная вата;
• пенополиуретан;
• пенополистирол;
• изоляция краской.

Рассмотрим эти варианты подробнее.

Полиэтилен

Вспененный полиэтилен представляет собой мягкий материал. Утеплитель прост в применении, его достаточно просто разрезать, создавая необходимые куски.

Скрепляется он строительным скотчем, стыки скрываются более толстой полоской полиэтилена.

Так выглядит вспененный полиэтилен

Требования к теплоизоляции труб отопления

Технические требования к теплоизоляции трубопроводов устанавливают СП 61.13330. В процессе эксплуатации она подвергается воздействиям разного характера — механическим, химическим, термическим, влажностным, поэтому должна быть не только энергоэффективна, но и надежна, долговечна, безопасна.

Характеристики материалов, которые учитывают при выборе:

• Теплопроводность, плотность — определяют толщину слоя утеплителя, нагрузку на трубу, ее опоры.
• Термостойкость — обуславливает неизменность первоначальных свойств при контакте с горячей поверхностью.
• Упругость, прочность на сжатие — отвечают за стабильность формы и структуры при слеживании, прокладке в грунте.
• Водостойкость — исключает впитывание воды, позволяет сохранять теплоизоляционные свойства.
• Биостойкость, стойкость к воздействию агрессивных сред — важны для длительной эксплуатации.
• Горючесть, содержание вредных веществ — должны отвечать санитарно-гигиеническим требованиями, нормам пожарной безопасности.

С практической точки зрения значение имеет удобный, простой монтаж. Он экономит время, избавляет от дополнительных трат на материалы для установки.

Базальтовая (каменная) вата

Более плотная, чем стекловата. Волокна изготавливаются из расплава габбро-базальтовых пород. Абсолютно негорюча, кратковременно выдерживает воздействие температур вплоть до 900° C. Далеко не любые изоляционные материалы могут как базальтовая вата длительно контактировать с поверхностями, нагретыми до 700°С.

Теплопроводность сопоставима с полимерами, варьируется от 0,032 до 0,048 Вт/(м·K). Высокие эксплуатационные показатели позволяют использовать ее теплоизоляционные свойства не только для трубопроводов, но и при обустройстве горячих дымоходов.

Выпускается в нескольких вариантах:

• как и стекловата, рулонами;
• в форме матов (прошитых рулонов);
• в виде цилиндрических элементов с одной продольной прорезью;
• в виде прессованных фрагментов цилиндра, так называемых скорлуп.

Последние два исполнения имеют разные модификации, отличающиеся плотностью и наличием теплоотражающей пленки. Прорезь цилиндра и края скорлуп могут быть выполнены в виде шипового соединения.

СП 61.13330.2012 содержит указание о том, тепловая изоляция трубопроводов обязана соответствовать требованиям безопасности и защиты окружающей среды. Сама по себе базальтовая вата этому указанию соответствует в полной мере.

Производители часто прибегают к хитрости: чтобы улучшить потребительские показатели – придать ей гидрофобность, большую плотность, паропроницаемость они используют пропитки на основе фенолоформальдегидных смол. Поэтому 100% безопасной для человека ее назвать нельзя. Перед применением базальтовой ваты в жилом помещении желательно изучить ее гигиенический сертификат.

Монтаж

Волокна утеплителя прочнее, чем у стекловаты, поэтому попадание его частиц в организм через легкие или кожу почти исключено. Однако при работах все же рекомендуется использовать перчатки и респиратор.

Монтаж рулонного полотна не отличается от того способа, каким осуществляется изоляция труб отопления стекловатой. Теплозащита в виде скорлуп и цилиндров крепится на трубы с помощью монтажного скотча или широкого бандажа. Несмотря на некоторую гидрофобность базальтовой ваты, на изолированные с ее помощью трубы также требуется гидрозащитная паропроницаемая оболочка из полиэтилена или рубероида, и дополнительная, из жести либо плотной алюминиевой фольги.

Монтаж утеплителя своими руками

Рассмотрим, как правильно изолировать трубу отопления на примере теплоизоляционной скорлупы, выполненной из пенополистирола. Сначала полуцилиндры скорлупы надеваются на трубу, обеспечивая смещение относительно друг друга, которое требуется для перехлеста. Его величина может быть от 10 до 20 см.

Надеваемые половинки необходимо заранее скрепить скотчем. В случае применения защитного материала, находящегося на поверхности, его крепление выполняется после окончания работ.

Обратите внимание! Для более надежного примыкания скорлупы места соединения проклеиваются скотчем.

В случае если теплоизолирование для труб отопления используется для утепления их поворотов, а также углов либо узлов системы, то лучше применить фасонные скорлупы. Особых требований к ним не предъявляется.

Чем заизолировать трубу отопления, зависит от конкретных особенностей и условий расположения трасс (в подвале), на чердаке, в квартире). Выбор материалов на современном рынке очень велик, поэтому можно подобрать утеплитель для любого случая.

Основные проблемные зоны водопровода

Зона выхода водопроводной трубы из скважины или колодца – точки водозабора, зона ввода трубы в дом – вот основные проблемные зоны, на которые нужно обратить особое внимание в первую очередь. При планировании организации водоснабжения дома необходимо учесть возможность промерзания труб и осуществлять их прокладку на глубине больше уровня промерзания грунта в регионе. Общей рекомендацией будет осуществлять прокладку водопроводных труб на глубине 1,5-1,7 м. При этом труба должна быть утеплена.

Более сложной задачей является утепление и переделка уже проложенных труб, особенно, когда нет возможности или затруднительно опустить их на достаточную глубину. В таком случае остается только дополнительно утеплять трубы и использовать греющие кабели для предотвращения замерзания воды. Одним из «народных» способов утепления является использование канализационной трубы, которая одевается на водопроводную, а пустоты между ними заполняют монтажной пеной. Такой способ, конечно, не гарантирует, что труба не промерзнет на сложных участках – в местах соединений и разветвлений трубы. В таких местах лучше воспользоваться нагревательным кабелем.
