Как самостоятельно соорудить дымоход в бане с выходом через стену?

Виды дымоходов по месту установки

Дымовые газы из печи отводятся по трубе, которая может выводиться наружу через потолок и крышу или через стену. У каждого способа установки есть свои достоинства.

Когда труба для бани монтируется внутри парной, вокруг неё можно сделать каменку или соорудить бак для подогрева воды, чтобы использовать все производимое печью тепло. Такой дымоход обычно не имеет изгибов и поворотов, выходя по прямой вверх, поэтому он реже засоряется (сажа сама падает в топку), его гораздо проще чистить.

С другой стороны, установка внутреннего дымохода усложняется прохождением через деревянные перекрытия и кровлю, которые необходимо защитить от перегрева, а проходные отверстия герметизировать от осадков. Это приводит к удорожанию конструкции и требует больше времени на монтаж.

Наружный дымоход лишен этих недостатков. Хотя стену в точке его вывода наружу также необходимо изолировать от горячей трубы, но сделать это намного проще и дешевле.

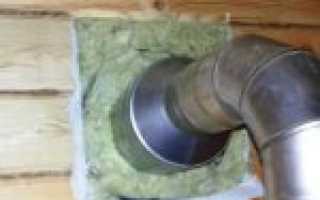

При прохождении сквозь деревянные стены устраивается противопожарная разделка Источник yaplakal.com

Однако он тоже имеет свои минусы.

• Если печь стоит у стены и труба сразу выводится наружу, та часть тепла, которая могла бы согревать помещение, не задерживается в нем.
• Чистка затрудняется наличием поворотов и скапливанием в этих местах сажи и других продуктов горения.
• Наружные дымоходы для бани необходимо оснащать ревизионными люками и отстойниками для сбора конденсата.
• Вертикальная часть трубы может упираться в свес крыши, что требует устройства дополнительных изгибов.

Наружная дымовая труба с отводом для обхода свеса кровли Источник sense-life.com

Основные моменты выхода через крышу

Теперь следующий этап: надо «дырявить» крышу и кровлю. Работа малоприятная, но необходимая. Опять начинаем с разметки. Если сравнивать с потолком, то здесь уже размечаем по-другому. Крыша, как правило, имеет уклон. И чем больше этот угол уклона, тем больше будет площадь отверстия, вырезанного под печную трубу.

С боковой вертикальной разметкой всё просто: отступаем от сэндвич трубы 10-15 сантиметров и выпиливаем деревянную обрешётку. С горизонтальной верхней и особенно нижней разметкой посложнее. Тут следует учитывать наклон крыши и быть повнимательней с нижней доской обрешётки. Следите за тем, чтобы она не была слишком близко к дымоходу.

Саму кровлю придётся вырезать в виде овала. Опять же, чем больше угол крыши, тем более растянутым получится отверстие. Чтобы со стороны улицы закрыть вырезанное отверстие, применяют специальные резиновые уплотнители. В простонародье их называют «флешками». Они так и называются – уплотнители кровельных проходов. Очень удобная и практичная штука.

Флешка — уплотнитель кровельного прохода

Кстати, на счёт «флешки». Всегда приобретайте её с нужным уклоном, под угол ската Вашей крыши. Часто менеджеры в торговых сетях предлагают прямой вариант флеш уплотнителя. На практике его можно качественно поставить только на горизонтальную поверхность. Учитывайте этот момент.

Виды дымоходов по материалу изготовления

Требованиям по жаропрочности, пожарной безопасности, стойкости к коррозии и механической прочности отвечает не так много материалов. Поэтому традиционно банные дымоходы делают из кирпича и металла, а не так давно на рынке появились и керамические конструкции.

Кирпичные

Кирпич – самый теплоэффективный материал, долго удерживающий тепло и постепенно отдающий его в помещение. Это свойство особенно ценно для бани, поэтому кирпичные печи не теряют своей популярности. А вот труба для печи в баню обычно делается из других материалов, и тому есть резонные объяснения.

• Кирпичный дымоход занимает много места и требует усиленного фундамента из-за большой нагрузки от тяжелой конструкции.
• На кладку уходит много времени и сил, так как она должна быть очень качественной, с герметичными швами.
• Шероховатая и пористая внутренняя поверхность канала способствует быстрому зарастанию сажей и требует частых чисток.

Коренной дымоход из кирпича Источник izba-brevno.ru

Смотрите также: Каталог компаний, что специализируются на проектировании и монтаже каминов и печей

Стальные

Стальные дымоходы, выпускаемые для продажи, делают из черной, оцинкованной или нержавеющей стали. Они бывают одно- и двухконтурными. Последние состоят из двух вставленных друг в друга труб разного диаметра, между которыми проложен теплоизоляционный материал (каменная вата).

Обратите внимание! На выходе из топки всегда сначала устанавливается одностенная труба.

Для упрощения монтажа и устройства герметичных стыков трубы оснащаются раструбами. Сборка и монтаж осуществляются с помощью специального крепежа и фасонных изделий – опорных и поворотных элементов, тройников, переходников, отводов и т.д.

Комплект для сборки дымохода Источник stalmir.com

• Толщина одностенных печных труб не менее 0,8-1 мм, а сталь должна быть хорошего качества: если она сминается руками, то это не дымовые, а вентиляционные трубы.
• Для двухстенных дымоходов допускается использовать сталь толщиной от 0,5 мм, при этом толщина слоя промежуточной теплоизоляции составляет 30-100 мм.

Благодаря малому весу, эстетической привлекательности и доступной цене, установка дымохода в бане из оцинковки или нержавейки является самым распространенным вариантом. К его достоинствам также относятся гладкая внутренняя поверхность и хорошая сопротивляемость коррозии, что не позволяет отложениям скапливаться на стенках.

Желая сэкономить, многие используют для обустройства банного дымохода обычные трубы большого сечения из черной стали. Они имеют гораздо больший вес и соединяются посредством сварки. Но для самодельной металлической печи являются вполне разумным выбором.

Самодельный дымоход из черной трубы Источник stroy-podskazka.ru

Керамические

Керамика, как и кирпич, обладает похожими свойствами и большим весом. Поэтому керамическая труба устанавливается отдельно от неё на специальном основании с конденсатосборником. В комплект дымохода кроме труб длиной 33-50 см входят:

• фасонные элементы для сборки;
• изоляционные материалы;
• наружные блоки;
• верхний конус;
• клей для керамики.

Детали керамического дымохода Источник hottrade.by

Кладка кирпича по периметру банной печи

Кирпич поможет не только защитить от возможных ожогов, но и даст возможность длительное время сохранять в бане тепло. Делайте кладку в полкирпича, на пол уложите гидроизоляцию. Не стоит бояться, что под ней доски начнут гнить – кирпич всегда будет теплым, пол успеет быстро высохнуть. Как делать кладку?

Облицовка металлической печи кирпичом

Кладка кирпича по периметру банной печи

Цены на шамотный кирпич

шамотный кирпич

Шаг 1. На полу сделайте разметку. Расстояние между кирпичом и котлом должно быть в пределах 2÷3 см.

Шаг 2. На раствор положите нижний ряд кирпичей. Мы уже выше говорили, что использовать глиняный раствор не всегда целесообразно. Можете пользоваться глиной только в том случае, если расположение печи гарантирует минимальное количество попадания на кладку воды.

Шаг 2. На углах делайте перевязку, проверяйте положение каждого ряда.

Шаг 3. Постоянно проверяйте положение каждого ряда кирпичей пользуйтесь уровнем или отвесом.

Шаг 4. Аккуратно заделайте швы. Эти работы нужно делать на не полностью застывшем растворе.

Советы по выбору и монтажу

Выбирая трубы для бани, дымоходы для печей, и собираясь устанавливать их своими силами, старайтесь придерживаться принятых норм и правил. Большинство из них касается длины трубы и её высоты относительно конька крыши. Как правильно рассчитать эту высоту, показано на схеме.

Определение высоты трубы на коньковой крыше Источник дымоход-мастер.рф

Коротко о главном

Выбирая из кирпичных, керамических и стальных дымоходов, нужно учитывать конструкцию печи и тип бани. Если печь кирпичная, дымоход можно также выложить из кирпича, позаботившись о крепком фундаменте. Керамические конструкции больше подходят для бань с жилой мансардой или расположенных в подвале дома. Идеальным выбором для небольших одноэтажных отдельностоящих бань станет одно- или двухконтурный сборный стальной дымоход. А самый бюджетный вариант – это труба из черной стали, но для её монтажа потребуются сварочные работы.
