Как правильно армировать ленточный фундамент

Расчет арматуры для ленточного фундамента частного дома

Многие считают, что сечение и количество металлических прутов в заложенном фундаменте не играет особой роли, и используют все, что попадется под руку, от вязальной проволоки, до металлических труб. Но такое попустительство, может плохо сказаться в будущем, как для самого фундамента, так и для дома, стоящем на нем.

Для того чтобы Ваш будущий дом прослужил вам долгие годы, необходимо чтобы фундамент этого дома был достаточно прочным и долговечным, а огромную роль в этом играет правильный расчет арматуры для фундамента.

В этой статье мы будем проводить расчет металлической арматуры, если Вам необходимо подсчитать стеклопластиковую арматуру, то необходимо будет учитывать ее особенности.

Нюансы работ

1. Расчет материалов армирования.

Предусмотрите, чтобы арматуры хватило на нахлест (30‒50 мм). Стандартная длина стержня 11,7 м. Не заказывайте обрезки, так как трудоемкость работы повысится, а рассчитать нужное количество будет невозможно, ведь арматуру продают в килограммах.

2. Соединение.

Стержни спаивают, вяжут или скрепляют муфтами. Лучше вязать элементы армировки, а не паять, так как прочность каркаса падает, особенно если оставить его без бетона во влажную погоду. Чтобы сократить расход арматуры для ленточного фундамента, применяют муфты, так как для пайки рекомендуется соединять пруты с нахлестом 10‒15 см, в зависимости от диаметра. Если их вяжут, длина места скрепления составляет 10 диаметров для марок бетона от М300 и 15 — для М200.

Вязать можно с помощью крючка, специального пистолета и шуруповерта или дрели с насадкой из гвоздя. ПроцСхема усиления ленточного основанияесс ручной вязки крючком занимает много времени.

3. Сгибание стержней.

В продаже есть станки, чтобы согнуть арматуру, но они стоят дорого, поэтому мастера придумали разные способы для изготовления хомутов самому. Например, приваривают два уголка к ровной вертикальной поверхности, вставляют туда прут и гнут, надевая на него трубу. Арматуру с диаметром 6‒8 мм осилят тиски. Если у вас есть смекалка, реализовать идею с двумя параллельными уголками будет легко. Главное, чтобы все углы были прямые, а стороны хомутов находились в одной плоскости, иначе ленточное основание не будет надежным.

4. Подготовка элементов армировки.

Стержни слегка намачивают за пару дней до заливки, чтобы увеличить сцепление стали с бетоном, но перед этим обязательно удаляют отслоившуюся ржавчину металлической щеткой.

Возможные ошибки

Когда люди без опыта армируют конструкцию своими руками, часто они не смотрят руководство и совершают типичные просчеты, это приводит к печальному результату.

Ошибка	Почему нельзя
Нагревать стержни перед сгибом.	Армирование получается непрочным.
Паять арматуры без литеры «С».	Каркас не выдержит высоких температур и быстрее разрушается.
Вставлять поперечную арматуру в песчано-грунтовую подушку.	Сталь быстро ржавеет в таком положении.
Использовать в армировании одни обрезки.	Каркас не будет функционировать. Максимальная доля соединений в конструкции — 50 %.
Соединять параллельные стержни без разбежки.	Такая арматура не будет работать. Минимальная длина между скреплениями соседних стержней — 61 см.
Не загибать на углах.	Бетон быстро отслоится от этих мест, так как нагрузка на них выше.
Заливать кривой армокаркас.	Ленточный фундамент тоже со временем покосится.

Чтобы железобетон работал, обязательно выполнять армирование монолитного фундамента по правильно составленному чертежу. Это важно для ленточного мелкозаглубленного основания, так как она находится в зоне постоянного движения грунта.

Если вы выполняете армирование своими руками, внимательно следуйте инструкции, даже если вам помогают специально нанятые работники. Контролируйте процесс, так как иногда компании нанимают людей, которые не знают элементарные стандарты строительства или просто халтурят.

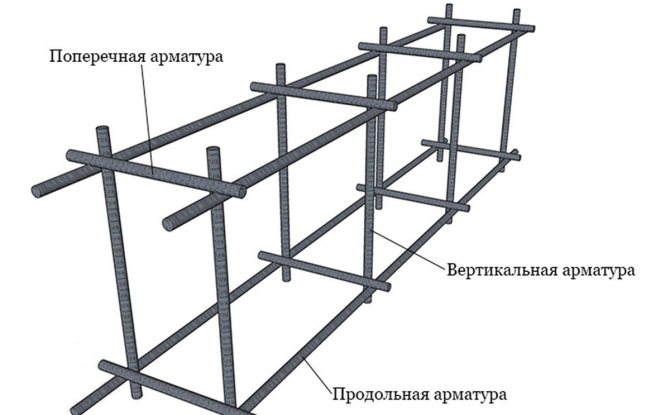

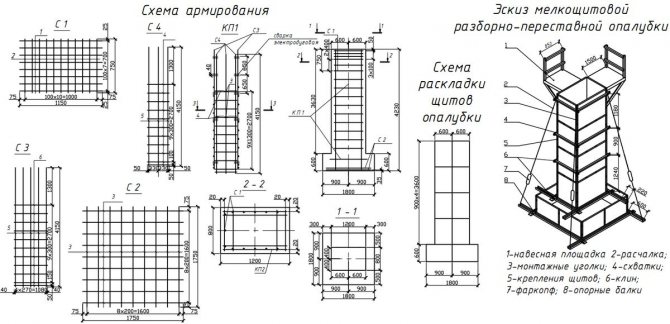

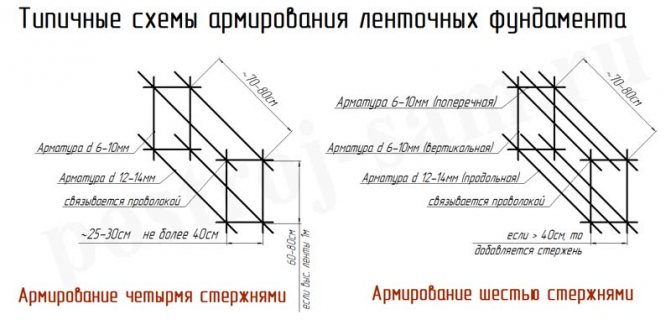

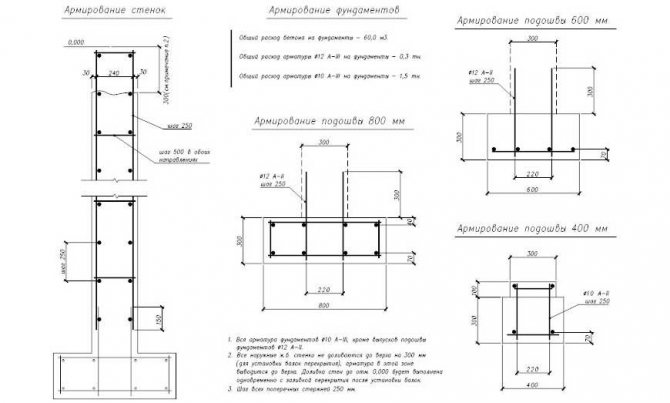

Схема армирования ленточного фундамента

Для правильного расчета арматуры в железобетонной ленте, необходимо рассмотреть типичные схемы армирования ленточных фундаментов.

Для частных малоэтажных домов в основном используются две схемы армирования:

• четырьмя стержнями
• шестью стержнями

Какую схему армирования выбрать? Все очень просто:

Согласно СП 52-101-2003, максимальное расстояние между соседними прутами арматуры, расположенными в одном ряду должно быть не более 40 см (400мм). Расстояние между крайней продольной арматурой и боковой стенкой фундамента должно быть 5-7 см (50-70 мм). В таком случае, при ширине фундамента более 50см, целесообразно применять схему армирования шестью стержнями.

И так, в зависимости от ширины ленточного фундамента мы выбрали схему армирования, теперь необходимо подобрать диаметр арматуры.

Основные способы армирования

Существуют следующие способы:

• Стержневое армирование при помощи арматурных прутков из металла или композитных материалов.
• Дисперсное — усиление стяжек с помощью волокнистых материалов или металлической стружки.
• Слоевое армирование представляет собой послойное нанесение раствора с промежуточной установкой армирующих сеток.

Для усиления ленточного фундамента возможно применение только стержневого способа. Используются два варианта — с двумя и с тремя рабочими стержнями в горизонтальных решетках. Выбор нужного варианта обусловлен шириной ленты.

Поскольку требованиями СНиП расстояние между крайними стержнями в решетке ограничено до 40 см, использование трех стержней требуется для основания шире 50 см. При этом, можно применить три и даже более стержней и на узкой ленте.

Нормы СНиП ограничивают минимальное расстояние между соседними прутками в два диаметра, что позволяет собрать достаточно плотную решетку. Однако, такого никогда не делается, поскольку это нецелесообразно и создает непроизводительный расход арматуры.

Расчет диаметра арматуры для фундамента

Расчет диаметра поперечной и вертикальной арматуры

Диаметр поперечной и вертикальной арматуры необходимо подбирать согласно таблице:

В строительстве одно- двухэтажных частных домов, как правило, в качестве вертикальной и поперечной арматуры используются стержни диаметром 8 мм, и этого обычно бывает вполне достаточно для ленточных фундаментов малоэтажных частных строений.

Расчет диаметра продольной арматуры

Согласно СНиП 52-01-2003, минимальная площадь сечения продольной арматуры в ленточном фундаменте должна составлять 0,1% от общего поперечного сечения железобетонной ленты. От этого правила и необходимо отталкиваться при выборе диаметра арматуры для фундамента.

С площадью сечения железобетонной ленты все понятно, необходимо ширину фундамента умножить на его высоту, т.е. допустим у вас ширина ленты 40 см, а высота 100 см (1 м), то площадь сечения будет 4000 см 2 .

Площадь сечения арматуры должна быть 0,1% от площади сечения фундамента, поэтому необходимо полученную площадь 4000 см 2 / 1000 = 4см 2 .

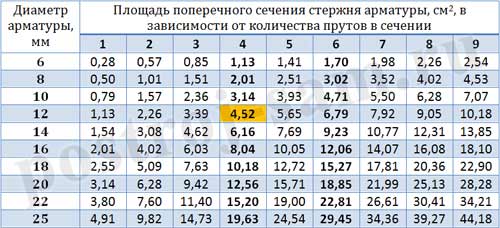

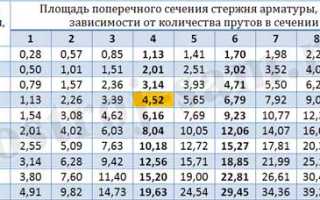

Для того чтобы не рассчитывать площадь сечения каждого прута арматуры, можно воспользоваться простенькой табличкой. С помощью нее легко можно подобрать необходимый диаметр арматуры для фундамента.

В таблице присутствуют очень незначительные неточности, связанные с округлением чисел, не обращайте на них внимание.

Важно: При длине ленты менее 3м, минимальный диаметр продольных стержней арматуры должен составлять 10мм. При длине ленты более 3м, минимальный диаметр продольной арматуры должен приниматься 12мм.

И так, у нас есть минимальная расчетная площадь поперечного сечения арматуры в сечении ленточного фундамента, которая равна 4см 2 (это с учетом количества продольных стержней).

При ширине фундамента 40 см, нам достаточно использовать схему армирования с четырьмя стержнями. Возвращаемся к таблице и смотрим в столбце, где приведены значения для 4-х стержней арматуры, и выбираем наиболее подходящее значение.

Таким образом, определяем, что для нашего фундамента шириной 40см, высотой 1м , со схемой армирования четырьмя стержнями наиболее подходящая арматура диаметром 12мм , так как 4 прута такого диаметра будут иметь площадь сечения 4,52 см 2 .

Расчет диаметра арматуры для каркаса с шестью стержнями проводится аналогичным образом, только значения уже берутся из столбца с шестью стержнями.

СП 24.13330.2011

Таблица 7.2

Примечания

1 Над чертой даны значения R для песков, под чертой — для глинистых грунтов.

2 В таблицах 7.2 и 7.3 глубину погружения нижнего конца сваи и среднюю глубину расположения слоя грунта при планировке территории срезкой, подсыпкой, намывом до 3 м следует принимать от уровня природного рельефа, а при срезке, подсыпке, намыве от 3 м — от условной отметки, расположенной соответственно на 3 м выше уровня срезки или на 3 м ниже уровня подсыпки.

Глубину погружения нижнего конца сваи и среднюю глубину расположения слоя грунта в водоеме следует принимать от уровня дна после общего размыва расчетным паводком, на болотах — от уровня дна болота.

При проектировании путепроводов через выемки глубиной до 6 м для свай, забиваемых молотами без подмыва или устройства лидерных скважин, глубину погружения в грунт нижнего конца сваи в таблице 7.2 следует принимать от уровня природного рельефа в месте сооружения фундамента. Для выемок глубиной более 6 м глубину погружения свай следует принимать как для выемок глубиной 6 м.

3 Для промежуточных глубин погружения свай и промежуточных значений показателя текучести IL глинистых грунтов значения R и fi в таблицах 7.2 и 7.3 определяют интерполяцией.

4 Для плотных песков, плотность которых определена по данным статического зондирования, значения R по таблице 7.2 для свай, погруженных без использования подмыва или лидерных скважин, следует увеличить на 100 %. При определении плотности грунта по данным других видов инженерных изысканий и отсутствии данных статического зондирования для плотных песков значения R по таблице 7.2 следует увеличить на 60 %, но не более чем до 20 000 кПа.

5 Значения расчетных сопротивлений R по таблице 7.2 допускается использовать при условии, если заглубление свай в неразмываемый и несрезаемый грунт составляет не менее, м:

4,0 — для мостов и гидротехнических сооружений;

3,0 — для зданий и прочих сооружений.

6 Значения расчетного сопротивления R под нижним концом забивных свай сечением 0,15×0,15 м и менее, используемых в качестве фундаментов под внутренние перегородки одноэтажных производственных зданий, допускается увеличивать на 20 %.

7 Для супесей при числе пластичности Iр ≤ 4 и коэффициенте пористости e < 0,8 расчетные сопротивления R и fi, следует определять как для пылеватых песков средней плотности.

8 При расчетах показатель текучести грунтов следует принимать применительно к прогнозируемому их состоянию в период эксплуатации проектируемых зданий и сооружений

Таблица 7.8

Глубина заложения нижнего конца сваи h, м	Расчетное сопротивление R, кПа, под нижним концом набивных и буровых свай и свай-оболочек, погружаемых с выемкой грунта и заполняемых бетоном, при глинистых грунтах, за исключением просадочных, с показателем текучести IL, равным
0,0	0,1	0,2	0,3	0,4	0,5	0,6
3	850	750	650	500	400	300	250
5	1000	850	750	650	500	400	350
7	1150	100	850	750	600	500	450
10	1350	1200	1050	950	800	700	600
12	1550	1400	1250	1100	950	800	700
15	1800	1650	1500	1300	1100	1000	800
18	2100	1900	1700	1500	1300	1150	950
20	2300	2100	1900	1650	1450	1250	1050
30	3300	3000	2600	2300	2000	—	—
≥ 40	4500	4000	3500	3000	2500	—	—
Примечания 1. В таблице 7.8 глубину погружения нижнего конца сваи и среднюю глубину расположения слоя грунта при планировке территории срезкой, подсыпкой, намывом до 3 м следует принимать от уровня природного рельефа, а при срезке, подсыпке, намыве от 3 м – от условной отметки, расположенной соответственно на 3 м выше уровня срезки или на 3 м ниже уровня подсыпки. Глубину погружения нижнего конца сваи и среднюю глубину расположения слоя грунта в водоеме следует принимать от уровня дна после общего размыва расчетным паводком, на болотах — от уровня дна болота. 2. Для промежуточных глубин погружения свай и промежуточных значений показателя текучести IL глинистых грунтов значения R в таблице определяют интерполяцией. 3. При расчетах показатель текучести грунтов следует принимать применительно к прогнозируемому их состоянию в период эксплуатации проектируемых зданий и сооружений

7.2.8 Расчетное сопротивление R, кПа, грунта под нижним концом сваи-оболочки, погружаемой с частичной выемкой грунта, но с сохранением грунтового ядра высотой не менее трех диаметров оболочки на последнем этапе ее погружения (при условии, что грунтовое ядро образовано из грунта, имеющего те же характеристики, что и грунт под нижним концом сваи-оболочки), следует принимать по таблице 7.2 с коэффициентом условий работы грунта, учитывающим способ погружения свай-оболочек в соответствии с позицией 4 таблицы 7.4, при этом расчетное сопротивление в указанном случае относится к площади поперечного сечения сваи-оболочки нетто

Расчет количества арматуры для фундамента

Не редко случается так, что арматуру привезли на строительный участок, а когда начинают вязать каркас, оказывается, что ее не хватает. Приходится докупать, платить за доставку, а это уже дополнительные расходы, которые в строительстве частного дома совсем не желательны.

Для того чтобы такого не случилось, необходимо грамотно произвести расчет количества арматуры для фундамента.

Допустим, у нас есть такая схема фундамента:

Давайте попробуем рассчитать количество арматуры для такого ленточного фундамента.

Расчет количества продольной арматуры

Для того, чтобы рассчитать необходимое количество продольной арматуры для фундамента, можно воспользоваться грубым подсчетом.

Для начала необходимо найти длину всех стен фундамента, в нашем случае это будет:

6 * 3 + 12 * 2 = 42 м

Так как у нас 4-х стержневая схема армирования, необходимо полученное значение умножить на 4:

Мы получили длину всех продольных стержней арматуры, но не стоит забывать, что:

При подсчете количества продольной арматуры необходимо учитывать запуск арматуры при стыковке, потому что очень часто случается так, что арматура доставляется на участок длинной стержня 4-6м, и для того, чтобы получить необходимые 12м, нам придется стыковать несколько стержней. Стыковать стержни арматуры необходимо внахлест, как показано ниже на схеме, запуск арматуры должен составлять минимум 30 диаметров, т.е. при использовании арматуры диаметром 12 мм, минимальный запуск должен составлять 12*30= 360 мм (36см).

Для того чтобы учесть этот запуск, существует два способа:

• Составить схему расположения прутов и рассчитать количество таких стыков
• Прибавить около 10-15% к полученной цифре, как правило, этого бывает достаточно.

Воспользуемся вторым вариантом и для того чтобы сделать расчет количества продольной арматуры для фундамента нам необходимо к 168 м прибавить 10%:

Это мы подсчитали количество только продольной арматуры диаметром 12мм, теперь давайте проведем расчет количества поперечных и вертикальных стержней в метрах.

Расчет количества поперечной и вертикальной арматуры для ленточного фундамента

Для расчета количества поперечной и вертикальной арматуры снова обратимся к схеме, из которой видно, что на один «прямоугольник» будет уходить:

0,35 * 2 + 0,90 * 2 = 2,5 м.

Я специально взял с запасом не 0,3 и 0,8, а 0,35 и 0,90 для того чтобы поперечная и вертикальная арматуры немного выходили за получившийся прямоугольник.

Важно: Очень часто при сборке каркаса в уже выкопанной траншее, вертикальную арматуру ставят на дно траншеи, а иногда еще и немного забивают ее в землю, для лучшей устойчивости каркаса. Так вот это необходимо будет учесть, и тогда нужно будет в расчете брать не 0,9м длину вертикальной арматуры, а увеличить ее примерно на 10-20см.

Теперь давайте подсчитаем количество таких «прямоугольников» во всем каркасе, учитывая, что на углах и в месте стыковки стен ленточного фундамента будет по 2 таких «прямоугольника».

Для того, чтобы не мучиться с расчетом и не запутаться в куче цифр, можно просто нарисовать схему фундамента и пометить на ней, где у Вас будут расположены «прямоугольники», затем подсчитать их.

Давайте для начала возьмем самую длинную сторону (12 м) и подсчитаем на ней количество поперечной и вертикальной арматуры.

Как видно из схемы у нас на стороне 12 м есть 6 наших «прямоугольников» и две части стены по 5,4 м, на которой будет располагаться еще по 10 перемычек.

Как правильно уложить арматуру

Сборка прямых участков каркаса производится в непосредственной близости от траншеи

Это важно, так как вес сооружения достаточно велик, а перемещать его чаще всего приходится вручную. Сборка производится одним из способов (сварка или вязка), из которых предпочтение отдается вязке

Причинами этот является простота, отсутствие необходимости в подключении к сети электроснабжения и наличия сварочного аппарата.

Есть и еще одна причина — сварной шов на арматуре ломкий и не всегда выдерживает нагрузки при перемещении или заливке, а проволочное соединение имеет некоторую степень свободы и обладает за счет этого определенной эластичностью.

Собранные прямые части каркаса укладываются в подготовленную траншею, обвязываются углы, после чего каркас готов к заливке бетона.

Технология армирования ленточного фундамента

Армирование ленточного фундамента является ключевым фактором его надежности и долговечности (отдельно можно прочитать и про армирование свайно-ростверкового основания). Согласно положениям СНиП №2.03.01-84 неармированные основания не имеют допуска к использованию в жилищном строительстве.

Армирования ленточного фундамента

Из данной статьи вы узнаете, как правильно армировать ленточный фундамент. Мы рассмотрим способы расчета арматуры и изучим схемы армирования, а также ознакомимся с технологией проведения работ своими руками.

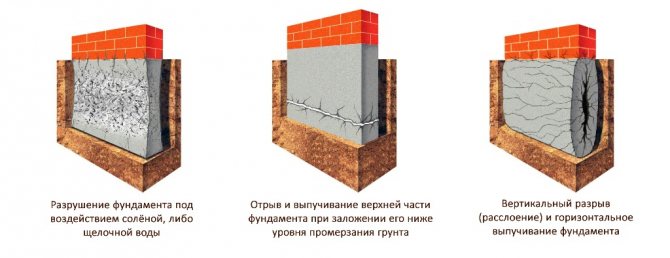

Как устроено ленточное основание

Такая основа, по сути, является железобетонной полосой, проходящей по внешней части здания и под несущими стенами внутри.

При сжатиях бетонные конструкции могут выдерживать в 50 раз больше, чем при растяжениях. И верхняя, и нижняя часть конструкции испытывает перегрузки, поэтому необходимо выполнять армирование обоих частей. На среднюю часть ничто почти не оказывает нагрузок. Металлическая арматура помогает решить эти проблемы.

Для обеспечения прочности, надёжности, долговечности здания, любое основание надо армировать. Ведь фундамент подвергается различным нагрузкам. Это и вес всего дома, и различные подвижки почвы. Схема армирования ленточного фундамента напоминает скелет конструкции, который собирается из стальных прутов. Для того, чтобы выбрать необходимую схему для него, надо понимать, что оно собой представляет.

Сколько нужно прутка

Разработав схему армирования ленточного фундамента, вы знаете, сколько продольных элементов вам необходимо. Они укладываются по всему периметру и под стенами. Длинна ленты будет длиной одного прутка для армирования. Умножив ее на количество ниток, получите необходимую длину рабочей арматуры. Затем к полученной цифре добавляете 20% — запас на стыки и «перехлесты». Вот столько в метрах вам и нужно будет рабочей арматуры.

Считаете по схеме сколько продольных ниток, потом высчитываете сколько необходимо конструктивного прутка

Теперь нужно посчитать количество конструктивной арматуры. Считаете, сколько поперечных перемычек должно быть: длину ленты делите на шаг установки (300 мм или 0,3 м, если следовать рекомендациям СНиПа). Затем подсчитываете, сколько уходит на изготовление одной перемычки (ширину арматурного каркаса складываете с высотой и удваиваете). Полученную цифру умножаете на количество перемычек. К результату добавляете тоже 20% (на соединения). Это будет количество конструктивной арматуры для армирования ленточного фундамента.

По похожему принципу считаете количество, которое необходимо для армирования подошвы. Сложив все вместе, вы узнаете, сколько арматуры нужно на фундамент.

О выборе марки бетона для фундамента прочесть можно тут.

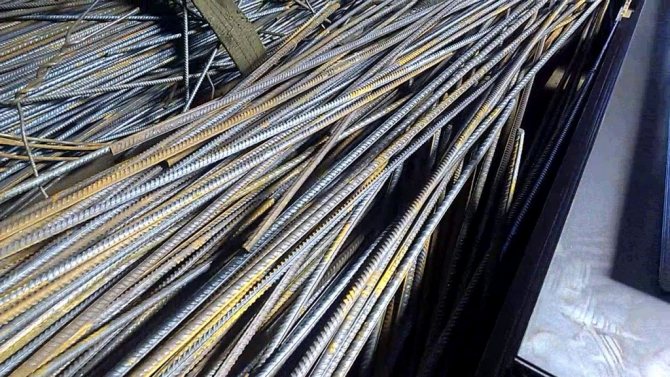

Армирующий материал

Выбор материала является достаточно важным этапом. Для армирования ленточного фундамента своими руками применяют стальные стержни разного сечения или стеклопластиковую арматуру. Но чаще всего используют металл.

Основная горизонтальная арматура имеет сечение прутов от 12 до 24 мм. Стержни, которые будут располагаться вертикально, являющиеся вспомогательными. Поэтому обычно сечение вертикальных прутов от 4 до 12 мм. Такая большая разница обусловлена разбросом в нагрузках на основание и находится в прямой зависимости от вида почвы и веса конструкции.

Вспомогательные вертикальные пруты устанавливают, если высота фундамента превышает 15 см. При этом используют арматуру сечением 6-8 мм класса А1. Каркас собирают из стержней и хомутов, очищая их от ржавчины. Если необходимо, пруты выпрямляют и режут. В качестве соединения прутов используют вязальную проволоку и крючок. Сварочные работы можно выполнять, если на прутах присутствует маркировка «С».

На выбор диаметра оказывает влияние число горизонтальных уровней и схема армирования ленточного фундамента.

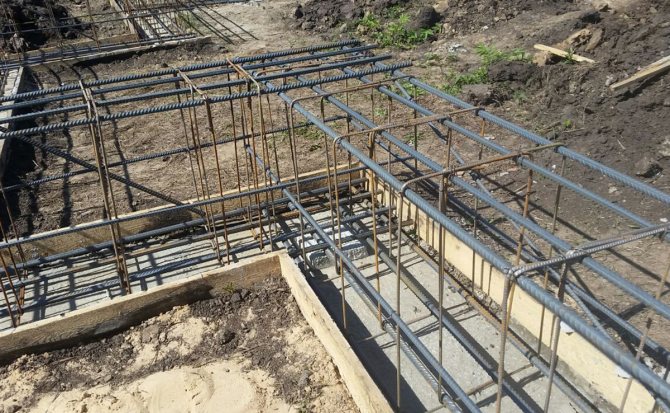

Монтаж арматурного каркаса

После подготовки траншеи и монтажа опалубки начинается армирование мелкозаглубленного ленточного фундамента. Армирование фундамента стеклопластиковой или железной арматурой технологически ничем не отличается, поэтому рассмотрим более привычный вариант – вязка каркаса из стальных прутьев. Для работы понадобятся следующие материалы:

1. Рифленые арматурные прутья Ø 14-18 мм (выбор диаметра – согласно расчетов в проекте);
2. Вертикальная и поперечная гладкая арматура Ø 10-12 мм;
3. Мягкая вязальная проволока Ø 3-5 мм;
4. Плоскогубцы, пассатижи, клещи, узкая монтировка или другой металлический рычаг Ø 20-25 мм, или специальный вязальный крючок, который можно приобрести или сделать своими руками.

Связывание арматурных прутьев Важно: крепление стальной или стеклопластиковой арматуры проводится именно стальной отожженной проволокой, так как она хорошо растягивается и имеет хороший запас по прочности. Первый шаг к созданию армокаркаса – проведение расчетов по определению диаметра прутьев, их длины и веса

Рассчитать правильное армирование ленточного фундамента довольно просто: поперечные стержни укладываются с шагом 30 см, продольные прутья – с шагом 40 см, вертикальные стержни – с шагом 50 см. Общее количество соединений вычисляется так: величину длинной стороны фундамента нужно разделить на количество поперечных прутьев и количество вертикальных рядов продольных стержней арматуры

Первый шаг к созданию армокаркаса – проведение расчетов по определению диаметра прутьев, их длины и веса. Рассчитать правильное армирование ленточного фундамента довольно просто: поперечные стержни укладываются с шагом 30 см, продольные прутья – с шагом 40 см, вертикальные стержни – с шагом 50 см. Общее количество соединений вычисляется так: величину длинной стороны фундамента нужно разделить на количество поперечных прутьев и количество вертикальных рядов продольных стержней арматуры.

Допустим, строится дом 10 х 10 метров (периметр основания) с высотой стен фундамента 120 сантиметров:

1. Длина одной стены фундамента — 1000 см. Шаг укладки поперечных стержней арматуры – 30 см, поэтому 1000 / 33 = 33 (поперечная арматура в одном ряду);
2. 33 х 3 = 99 (поперечные стержни для одной стороны);
3. 99 х 4 = 396 (общее количество арматурных прутьев на все четыре стороны).

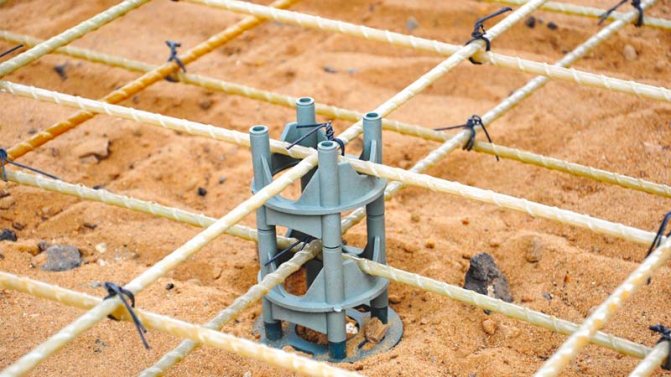

Таким же образом рассчитывается количество прутьев стеклопластиковой арматуры.

Схема вязки арматурных прутьев

Дальнейшие действия: общее количество арматуры (396 прутьев) умножается на ширину ленты (допустим, лента будет шириной 0,6 метра): 396 шт. х 70 см = 237,6 метра – это общая длина используемой в каркасе арматуры. Таким же образом рассчитывается метраж продольных прутьев:

1. 1000 см х 2 = 2000 см (один ряд);
2. 2000 см х 3 = 6000 см (одна сторона);
3. 6000 см х 4 = 24000 см (240 метров).

Расчет вертикальных стержней (вязка через перемычку, т.е., через 60 см):

1. 2 х 17 = 34 единицы на одну сторону;
2. 34 х 4 = 136 единиц на весь фундамент;
3. 136 х 1,20 м = 163,2 метра.

Чтобы не докупать (в случае ошибочных расчетов) прутья арматуры, добавьте 5-8% к общему результату.

Расчет вертикальной арматуры

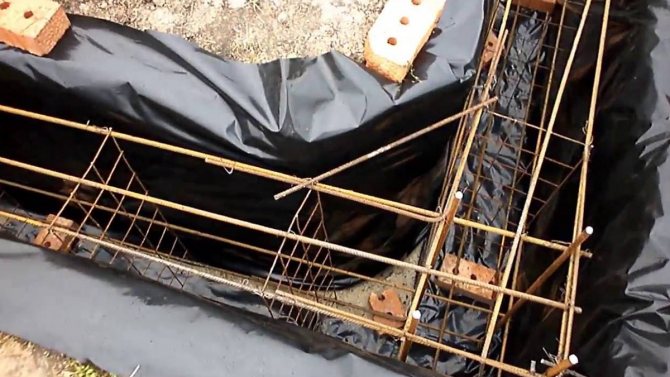

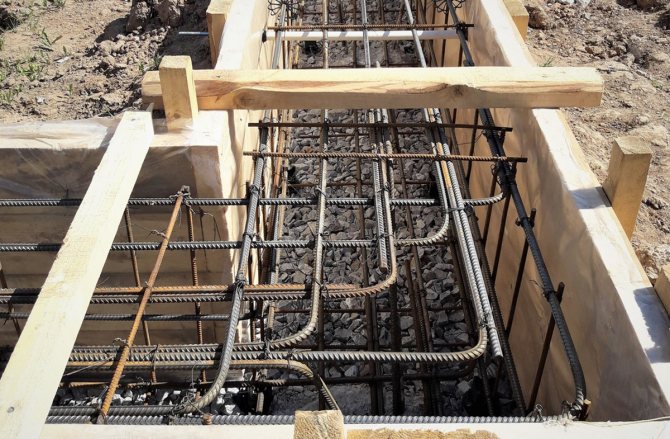

Далее начинается связывание арматуры в траншее фундамента. Подробное видео об этом поможет понять процесс в деталях:

Вязать каркас можно и на грунте, и в траншее, но, если траншея узкая, делать это будет неудобно. С другой стороны, опускать огромный каркас одному не получится – нужны помощники.

Подробнее об армировании основания ленточного типа своими руками:

1. Начало вязки – нижние поперечные прутья: их необходимо уложить на расстоянии 30 см друг от друга, сверху положить два длинных стержня, на пересечениях связать проволокой;
2. Вертикальные стержни устанавливаются через один поперечный прут и связываются;
3. Таким образом вяжутся еще два или три (сколько нужно) ряда на расстоянии 40 см по направлению вверх;
4. По окончании сборки всего каркаса должно получиться четыре узла.

Теперь нужно научиться правильно их связывать между собой, а также правильно связывать прутья по углам фундамента.

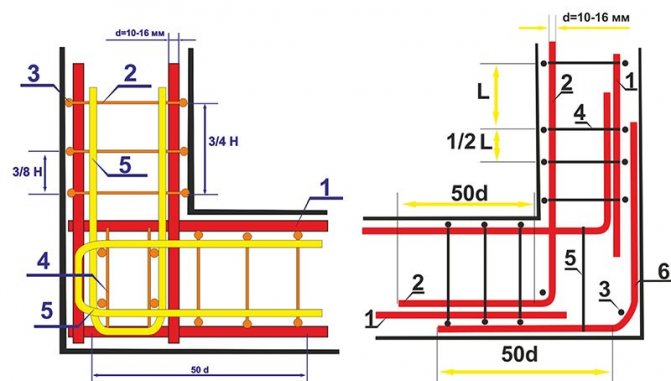

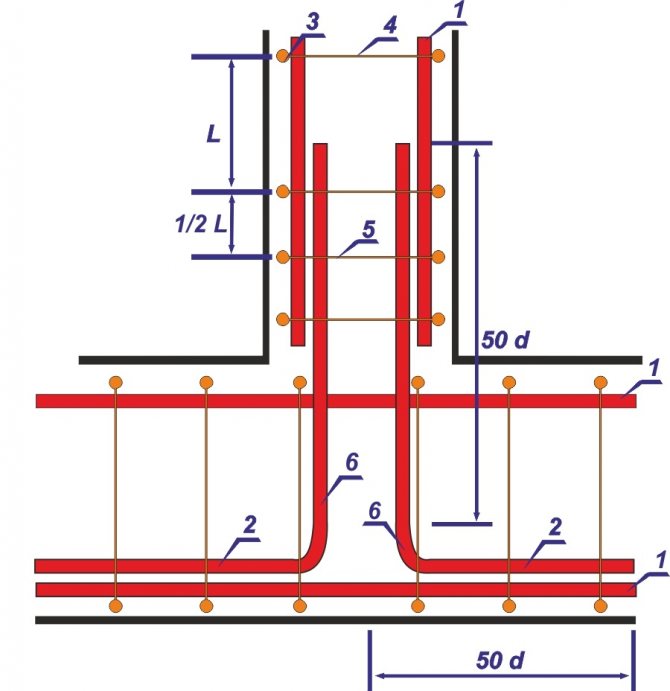

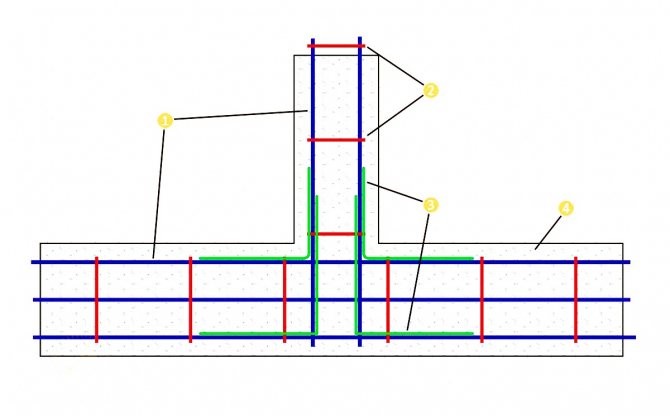

Связывание углов арматурного каркаса

Расчет армирования ленточного фундамента

Количество арматурных элементов, необходимо высчитывать, исходя из размеров основания. Для фундаментов, ширина которых составляет 40 см достаточно 4 продольных стержня- по два сверху и снизу. Для установки ряда каркаса в ленточном основании размером 6х6 м понадобится, в среднем, 24 м арматуры. Если укладывать по 4 прутка, понадобится 96 м продольных стержней.

Для поперченного и вертикального армирования фундамента, ширина которого составляет 0,3 м и высота 1,9 м на каждое крепление при отступе 5 см от поверхности согласно калькулятору бетона надо (30-5-5)х2+(190-5-5)х2=400 см или 4 м арматурных элементов гладкой формы.

Если шаг монтажа хомутов составляет 0,5 м, количество соединений будет: 24/0,5+1=49 шт. Значит, исходя из расчетов, понадобится 4х49=196 м поперечных и вертикальных стержней.

Суммарную площадь сечения арматуры и ее вес, исходя из диаметра прутов, можно высчитать и по таблице:

Диаметр арматуры, мм	Расчетная площадь поперечного стержня, мм 2 , при числе стержней	Теоретическая масса 1м длины арматуры, кг
1	2	3	4	5	6	7	8	9
6	28,3	57	85	113	141	170	198	226	254	0,222
8	50,3	101	151	201	251	302	352	402	453	0,395
10	78,5	157	236	314	393	471	550	628	707	0,617
12	113,1	226	339	452	565	679	792	905	1018	0,888
14	153,9	308	462	616	769	923	1077	1231	1385	1,208

Какую схему лучше выбрать

Существует две основные схемы армирования, которые чаще всего используются для усиления основания под малоэтажные постройки:

• четырьмя прутами;
• шестью прутами.

В соответствии со СНиП 52-101-2003, соседние стержни арматуры должны располагаться на расстоянии 40 см (400мм) в одном ряду. Крайняя продольная арматура должна находиться на расстоянии 5-7 см (50-70 мм) от боковых стенок основания. Поэтому, если ширина основания составляет более 50 см, то лучше использовать схему армирования шестью прутами.

В зависимости от этого выбирают диаметр стальных стержней.

Обычно для ленточного основания используется укладка прутов «в клеточку».В этом случае все пруты крепятся под углом 90°. Для продольного расположения применяют арматурные материалы класса А3, имеющие круглую форму.

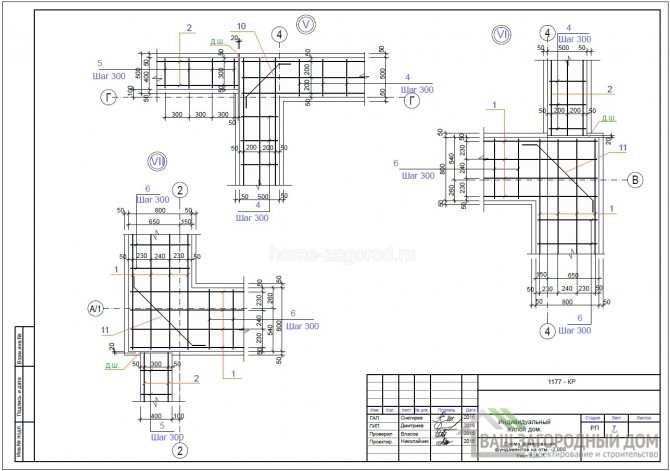

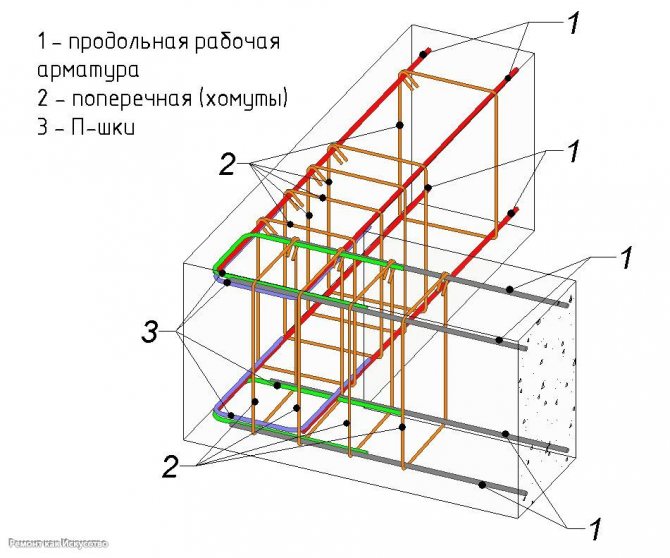

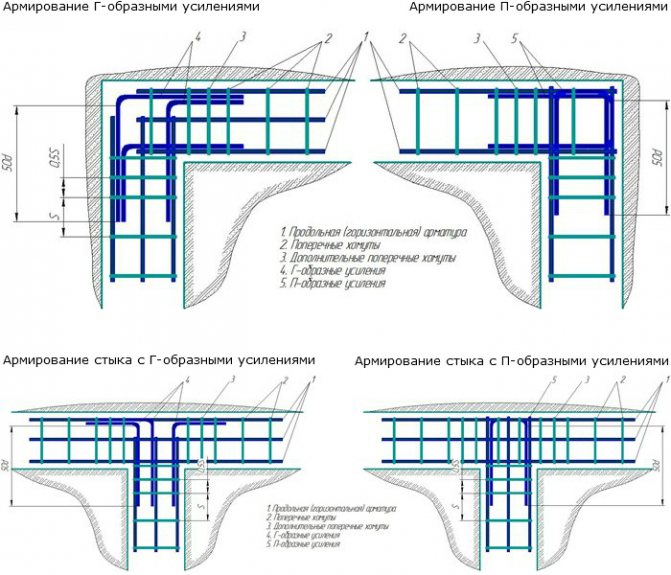

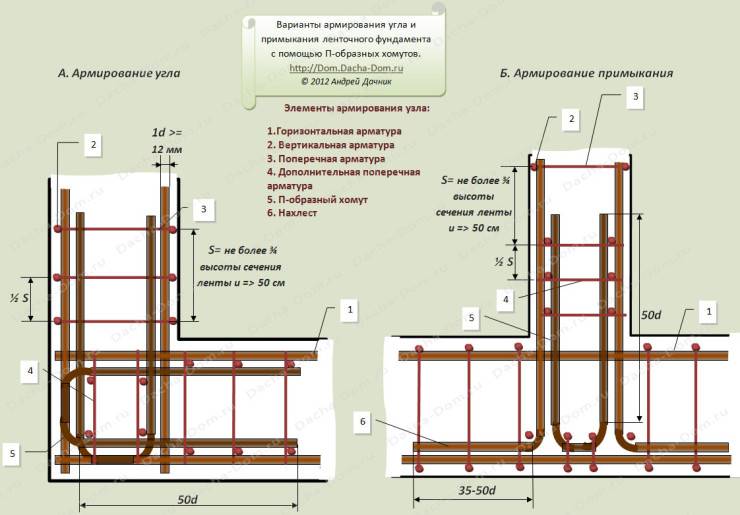

Как армировать углы

На углы приходится большая нагрузка. Поэтому при армировании необходимо позаботиться об их укреплении.

При этом надо учитывать следующие правила:

• прут необходимо изогнуть так, чтобы одна его сторона заглублялась в одну стену фундамента, а вторая — в другую стену;
• если прут недостаточной длины, чтобы сделать загиб, то для крепления прутов на углу можно воспользоваться Г-образными профилями.

Как выполнить армирование своими руками

Для этого, за основу следует взять квадрат или прямоугольник.

До установки каркаса на дно траншеи надо выложить песчаную подушку глубиной 1 м.

Каркас устанавливается таким образом:

• на дно траншеи укладывают кирпичи, высота которых составляет 5 см (для того, чтобы создать зазор между нижней частью основания и каркасом);
• для установки стоечных стержней заранее необходимо сделать образец, в соответствии с которым будут нарезаться стержни;
• на кирпичи укладывают пруты продольной формы;
• к продольным прутам с шагом 50 см при помощи вязальной проволоки привязывают горизонтальные перемычки длиной чуть меньше толщины основания (приблизительно, по 5 см с каждой стороны);
• к углам образовавшихся ячеек крепят пруты вертикально длиной на 10 см меньше высоты основания;
• к вертикальной арматуре монтируют верхние продольные прутья;
• к полученным углам привязывают верхние поперечные стержни.

Основные положения СНиП 52- 01- 2003

Основные положения СНиП 52-01-2003 касаются расстояния между горизонтальными ребрами стального каркаса и диаметра арматуры. Так, между продольными стержнями не должно быть меньше 25 см и больше 40 см.

Сечение стержней выбирают согласно числу продольных прутов. Для ленточного фундамента оно должно составлять не менее 0,1% от площади рабочего сечения основания. К примеру, если высота фундамента составляет 1 м, а ширина 0,5 м, площадь сечения должна равняться, приблизительно, 500 мм2.

Нагляднее о минимальном диаметре арматуры можно посмотреть в таблице примеров:

Условия использования арматуры	Минимальный диаметр арматуры	Нормативный документ
Продольная рабочая арматура вдоль стороны 3 метра или менее	10 мм	Армирование элементов монолитных железобетонных зданий
Продольная рабочая арматура вдоль стороны более 3-х метров	12 мм	Армирование элементов монолитных железобетонных зданий
Конструктивная арматура	Сечение равно 0,1 % от площади сечения по высоте расстояния между слоями арматуры и половине ширины ленты	Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона
Поперечная арматура (хомуты) сжатых элементов	Не менее ¼ наибольшего диаметра продольной арматуры и не менее 6 мм	СП 52-101-2003 Бетонные и железобетонные конструкции без предварительного напряжения арматуры.
Поперечная арматура (хомуты) вязаных изгибаемых каркасов	не менее 6 мм	СП 52-101-2003 Бетонные и железобетонные конструкции без предварительного напряжения арматуры.
Поперечная арматура (хомуты) вязаных каркасов высотой сечения 80 см и менее	6 мм	Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона
Хомуты вязаных каркасов высотой сечения более 80 см	8 мм	Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона

Как влияет заглубление фундамента?

Основное отличие мелкозаглубленного и заглубленного фундамента заключается в высоте основания. В связи с этим фундаменты глубокого заложения имеют более развитую боковую стенку и подошву. По этой причине некоторые специалисты рекомендуют в основаниях высотой до 1 м армировать только подошву, а в фундаментах глубокого заложения выполнять укрепление наружной части (оболочки) и днища.

Дополнительно для усиления металлического каркаса в мелкозаглубленном фундаменте может устанавливаться сетка из проволочной арматуры диаметром 4 мм и размером ячеей 10х10 см.

При армировании ленточного фундамента значительно повышается прочность и пространственная жесткость сооружения, усиливается конструкция опорной части.

Несложная технология армирования позволяет самостоятельно выполнить работы по монтажу каркаса, осуществить правильное армирование фундамента своими руками и снизить общую стоимость фундамента.

Советуем посмотреть теоретическое видео по этой теме:

Процессы, происходящие в грунте, например, морозное пучение, растягивают ленточный монолитный фундамент в разные стороны. Бетон без армирования не выдерживает такие нагрузки, так как он удлиняется без разрыва только на 0,2‒0,4 мм. Сталь растягивается на 4‒25 мм без ущерба, поэтому железобетонная конструкция гораздо прочнее. Для качественной работы этой системы важно рассчитать схему и правильно выполнить армировку. Сделать это можно самостоятельно, главное — не нарушать требований инструкции.

Пошаговое руководство по армированию

1. Рисуют чертеж.

Перед расчетом материалов составляют схему, которая соответствует строительным нормам. Арматура для фундамента делится на рабочую и конструкционную. Первая группа работает на растяжение, а вторая сохраняет форму каркаса во время заливки.

Для мелкозаглубленного ленточного фундамента хватит двух рядов продольной рабочей арматуры вверху и внизу, в середине вставляют для прочности при бетонировании. Заглубленную ленту армируют равномерно, максимальное расстояние между продольными стержнями — 40 см. В обоих случаях основная роль вертикального армирования — поддержка каркаса, поэтому для него выбирают пруты с меньшим диаметром. Если высота ленты двухэтажного дома больше 70 см, для прочности связывают бетонную подготовку и фундамент.

Минимальные расстояния между элементами:

• Между вертикальными прутьями — не более 50 см.
• Защитный слой бетона — 3‒5 см, если под основанием есть бетонная подготовка; 7 см, когда ее нет.
• Расстояние между продольной арматурой — не менее 3‒6 см, в зависимости от количества стержней в ряду, и не более 20 см.

Углы и места соединения внешней и внутренней ленты испытывают большие нагрузки. Внимательно изучите чертежи и схемы армирования ленточного фундамента. Для углов используют П- и Г-образные схемы. Чтобы их выполнить, стержни предварительно сгибают, так как вязка отдельных элементов в этих местах приводит к расслаиванию бетона и сколам. Поперечную арматуру в таких зонах ставят в 2 раза чаще.

2. Выбирают и рассчитывают материалы.

Чаще всего используют класс A-III (А400‒А500) ребристой арматуры с диаметром 6‒16 мм, так как она лучше схватывается с бетоном. Для вертикальных хомутов в ленточном фундаменте иногда берут гладкие A-I‒A-II. Диаметр зависит от веса и конструкции фундамента, ниже приведены минимальные размеры сечений для каждой цели. Если вы делаете схему армирования тяжелого строения, поручите выполнение расчетов проектировщикам. Правильно рассчитать нагрузки и выбрать оптимальный диаметр и количество стержней самостоятельно сложно.

Вид арматуры	Минимальный диаметр, мм
Продольная до 3 м	10
Продольная больше 3 м	12
Поперечная до 0,8 м	6
Поперечная больше 0,8 м	8

3. Очищают поверхность основания от лишнего мусора, размечают месторасположение каркаса.

4. Сгибают стержни для хомутов и углов.

Нет единой последовательности укладки арматуры, выбор зависит от площади и количества работников. Для небольших оснований элементы сначала связывают, а потом частями размещают их в траншее. Но так устанавливать каркас своими силами тяжело, особенно если предстоит выполнить армирование ленточного фундамента большой площади. Поэтому дальше мы разберем порядок укладки, который часто используют небольшие строительные бригады.

5. Устанавливают хомуты на бетонные подставки или фиксаторы-лягушки. Чтобы каркас не смещался, через него пропускают туго натянутую веревку или привязывают каждый элемент к опалубке.

6. В конструкцию вставляют продольные стержни и фиксируют их на лягушках.

7. Выполняют армирование углов, если для этого используют дополнительные элементы.

8. Вяжут или спаивают всю конструкцию. Подробнее о способах соединения — в разделе рекомендации.

9. Устанавливают фиксаторы между стенками опалубки и арматурой.

10. Проверяют прочность и отклонения от осей, чтобы ленточный фундамент не покосился со временем.
