Фундамент под дом из пеноблоков: свойства. Особенности монолитной плиты и ленточных оснований

Возведение любой постройки начинается с того, что специалисты начинают проверять грунт, и только после этого приступают к закладке основания. В первую очередь определяется тип несущей поверхности, просчитывается, насколько нужно закладывать основание, после всех вышеперечисленных манипуляций приступают к возведению стен. Стоит сразу отметить – на подобных работах никто не экономит – в конечном итоге выйдет себе дороже.

На сегодняшний момент дом из пеноблоков считается одним из наиболее оптимальных вариантов – материалы прекрасно сохраняют тепло, легкие, экологически чистые. В этой статье рассмотрим, как правильно просчитать глубину фундамента под такое строение, на что необходимо обращать внимание при строительстве и прочие важные аспекты, которые будут интересны людям, которые намереваются возвести здание из пеноблоков.

Какой фундамент нужен для дома из пеноблоков

Недавно один из клиентов прислал нам в офис письмо следующего содержания:

Виктор, 39 лет, Москва! «Добрый день. Недавно я приобрел загородный участок в Подмосковье, теперь планирую начать на нем строительство коттеджа. Хочу возвести небольшое одноэтажное здание из пеноблока площадью 6*8 метров, однако еще не до конца определился с выбором основания. Как вариант рассматриваю два вида фундаментов — мелкозаглубленный ленточный и свайный. Бюджет проекта не ограничен, однако все строительство нужно уложить в один месяц (благо, помощников хватает). Почва на участке глинистая, глубина грунтовых вод — 100 см, уровень промерзания грунта — 90 см, серьезные перепады высоты отсутствуют. Очень хотелось бы получить рекомендации специалистов по вопросу выбора фундамента в моей ситуации. Заранее спасибо!»

Мы решили ответить на вопрос Виктора и на этой странице будут рассмотрены все нюансы выбора и обустройства фундамента под дом из пеноблоков. Надеемся, что приведенная информация окажется полезной всем, кто задается тем же вопросом.

Какие факторы могут повлиять на выбор цоколя?

Рассмотрим, какие нюансы необходимо учитывать при выборе высоты основания:

1. Особенности рельефа в той местности, где планируется возведение постройки. Если есть склоны, поверхность неровная – в таком случае фундамент должен пролегать глубже. Если на участке повышенная сейсмическая активность – потребуется проведение дополнительных мер, которые позволят сделать сооружение более устойчивым. Для того, чтобы знать точно, на какую глубину нужно закладывать фундамент, потребуется проведение расчетов, основанных на полученных геодезических исследованиях.
2. Назначение постройки, а также ее конструктивные особенности. В некоторых случаях требуется цокольный этаж, иногда необходимость в нем отсутствует.
3. Очень большую роль играет уровень залегания грунтовых вод.
4. Присутствие близкорасположенных строений, а также тип используемой несущей системы.
5. Присутствие пустот в почве, ее состав и т.д.

Выбор фундамента для дома из пеноблоков

Дом из пеноблока, за счет разницы в стоимости кубометра материала, обходится, в среднем, в 2-3 дешевле, чем здание аналогичных размеров из кирпича. Сроки строительства домов из пенобетона также существенно меньше. Выбирая основание под пенобетонный дом нужно пытаться подчеркнуть данные преимущества.

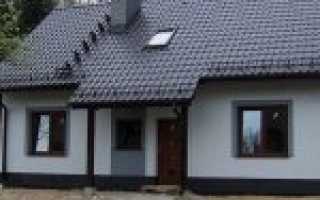

Рис. 1.2: Одноэтажный дом из пеноблока с мансардой Пенобетонные здания могут возводится на следующих типах фундаментов:

• Свайных;
• Ленточных (мелкого и глубокого заложения);
• Монолитных из бетонной плиты.

Монолитные фундаменты в строительстве домов из пеноблоков на сваях встречаются крайне редко. Такие основания, безусловно, являются наиболее надежными и прочными, однако на их создание уходит очень много материалов (арматуры и бетона), стоимость которых подчас может быть большей, чем цена всего остального дома.

Рис 1.3: Монолитный фундамент из бетонной плиты

Совет эксперта! В большинстве случаев, максимальные прочные характеристики и высокая несущая способность плитных фундаментов для легких построек из пеноблока являются ненужным излишеством.

Ленточные фундаменты имеет смысл использовать для строительства домов на территориях, где из-за особенностей грунта (скалистая либо каменистая почва) обустроить свайный фундамент проблематично.

Рис. 1.4: Ленточный мелкозаглубленный фундамент

Существенным недостатком ленточных фундаментов является трудоемкость и длительные сроки создания — ждать полного отвердевания бетонной ленты приходится около месяца и только после этого можно начинать строительство самого дома. Учитывая, что Виктор желает реализовать проект в сжатые сроки — этот вариант не подходит.

Глубина закладки для одноэтажного строения

Обустроив несколько шахт, проверяем через 24 часа, нет ли в ней воды. Если сухо, можно смотреть на какой глубине плотный грунт. При бурении со сменой слоя земли (определяем визуально) промеряйте рулеткой глубину. Отверстия делать лучше по всему периметру участка, составляя карту залегания несущего грунта.

Диаметр бура при проверке используйте 200−250 мм. Начертив предварительный эскиз, вы будете иметь представление, где и сколько необходимо копать. Учесть придётся ещё несколько важных факторов, уровень промерзания и глубину несущего слоя земли. Актуально это и для одноэтажного и двухэтажного дома из любого материала, не только из пеноблоков.

Свайный фундамент для дома из пеноблоков

Дома из пеноблоков на свайных фундаментах могут возводится практически на любых видах грунтов — они отлично проявляются себя на пучинистой и болотистой почве, а также на территориях с глубоким уровнем промерзания грунта, где строительство мелкозаглубленного ленточного основания невозможно.

Существует три вида свайных фундаментов, подходящих для пенобетонных домов:

• На буронабивных сваях;

Буронабивные сваи представляют собою бетонные столбы промышленного изготовления. Погружение буронабивных свай в грунт выполняется специальными копровыми установками, оборудованными дизель-молотами либо вибропогружателями. Срок возведения такого фундамента при аренде сваебойного оборудования — 2-3 рабочие смены.

• На буроинъекционных сваях;

Технология обустройства фундаментов на буроинъекционных сваях следующая: в грунте с помощью ручного либо механического ямобура создается скважина, в ней делается опалубка из гидроизоляционного материала (рубероида, толи) в которую заливается бетон. Далее свая армируется каркасом из 3-4 сваренных между собой арматурных прутьев.

Рис 1.5: Фундамент на буроинъекционных сваях ТИСЭ

Совет эксперта! процесс строительства основания на буроинъекционных сваях достаточно трудоемкий, на него уходит не меньше месяца (необходимо ждать 28-30 дней, пока сваи наберут проектную прочность).

• На винтовых сваях.

Винтовые сваи — металлические конструкции, которые ввинчиваются в землю ручным либо механическим способом на глубину ниже промерзания почвы. По завершению завинчивания сваи связываются ростверком (монолитным из бетона, либо металлическим из швеллера).

Для строительства домов из пенобетона (и конкретно в ситуации, изложенной Виктором) свайно-винтовой фундамент — оптимальный вариант. Такое основание без проблем можно сделать своими руками в кратчайшие сроки, при этом несущей способности свайно-винтового фундамента для дома из пеноблоков будет более чем достаточно.

Правильный выбор

Для того чтобы определить с тем, какое основание необходимо под строение и пеноблока необходимо рассмотреть массу различных факторов, начиная от свойств этого материала и заканчивая типом грунта.

Только на основании совокупности этих факторов можно сделать правильные выводы и выбрать верное решение. При этом стоит отметить, что глубина фундамента под дом из пеноблоков и может изменяться не только от состава почвы, но и выбранного типа основания.

Неправильно выбранное или некачественно изготовленное основание может привести к трагедии

Свойства

• Пеноблок имеет ячеечную структуру, поэтому является прекрасным звука и теплоизолятором. Именно поэтому в последнее время его стали использовать повсеместно.
• Данный материал обладает довольно большим весом, хотя и не является одним из самых тяжелых. Именно поэтому даже фундамент под гараж из пеноблоков должен выдерживать большие нагрузки.
• В отличие от других строительных материалов он не является самым прочным и ударостойким. При повреждениях стены пеноблок может не только дать трещину, но и деформироваться.
• Данный материал является одним из самых экологически чистых и позволяет стенам «дышать».
• Благодаря своим размерам изготовление стены из пеноблока требует гораздо меньшего времени, чем при работе с кирпичом.

Из перечисленных свойств, можно понять, что фундамент под пеноблоки не может быть изготовлен на основании столбов или легких свай. Данные конструкции просто не выдержат его веса, а способ монтажа в любом случае потребует создания армопояса, что можно приравнять к дополнительной работе по изготовлению мелкозаглубленного основания.

Совет! Если для возведения здания необходим, материл, который по своим экологическим качествам можно было бы сравнить с древесиной, а по прочности с камнем, то блоки из пенобетона можно назвать самым оптимальным решением для этой задачи.

Фундамент, изготовленный из пенобетонных блоков

Почва

Для начала необходимо понять, что размер фундамента под дом из пеноблоков и особенно его глубина напрямую зависит от типа почвы. Дело в том, что данному материалу нужна прочная и надежная опора лишенная даже малейшей усадки.

Именно поэтому сразу отпадают мелкозаглубленные фундаменты, а на первое место выходят ленточные основания, которые начинаются ниже точки промерзания грунта. При подвижных грунтах стоит использовать немецкий способ монтажа.

Он предлагает использовать строительный пеноблок под фундамент:

• Для этого вырывают котлован ниже точки промерзания почвы.
• Затем на его дно укладывают подушку из щебня и песка. При этом тщательно утрамбовывая ее.
• Далее в котлован кладут бетонную плиту или заливают ее на месте.
• На ней и возводят ленточное основание из данного материала, разделяя его армопоясами в местах переходов между этажами.
• Считается, что при таком методе получится идеальная глубина фундамента под гараж из пеноблоков, поскольку не только создаст прочную основу, но и позволит организовать смотровую яму.
• Однако стоит отметить, что данная работа требует организации хорошей гидроизоляции, дренажной засыпки и отмостки.

Совет! Если бетонная плита заливается прямо в котловане, то необходимо дать ей время для самостоятельной усадки. В противном случае именно из-за этого могут возникнуть повреждения в стене.

Монолитная плита может стать прекрасным основанием для любого строения

• Какой фундамент нужен для дома из пеноблоков

Монолитная плита

Если будущее строение не будет громоздким или не превысит одного этажа, то фундамент под дом из пеноблока можно не углублять в землю, а использовать для этих целей бетонную плиту:

• Для начала подготавливают посадочное место, расчищая участок от травы и мусора.
• Затем выравнивают почву и производят небольшое заглубление (20 см), для организации подушки из песка и щебня.
• После этого, устанавливают бетонную плиту, на которой и производят строительство.

Данный вариант можно использовать, как фундамент под баню из пеноблоков или для различных хозяйственных построек. Также его применяют для небольших строений с малым весом.

Совет! Для экономии, можно приобретать аэродромные плиты, которые уже были в употреблении. Они намного надежнее обычных железобетонных изделий, а их стоимость будет значительно меньше.

Подготовленная траншея для заливки ленточного основания с учетом того, что держаться оно будет на бетонных сваях собственного производства

Ленточные основания

Самым надежным и качественным считается ленточный фундамент, по отношению к материалу из пенобетона.

Он имеет минимальную усадку, способность поддерживать конструкцию по всей ее площади и при этом выдерживает большие нагрузки.

• Для начала выравнивается поверхность. При этом стоит использовать водяной уровень.
• Далее выкапывают траншеи, глубина которых должна быть более 1.2 метра или по расчетам проекта.
• Они должны располагаться под всеми несущими стенами в здании и быть на 10 см шире их с каждой стороны.
• Затем засыпают в траншею слой щебня и слой песка, толщиной в 5-10 см каждый.
• На него сверху можно поместить гидроизоляцию из рубероида, хотя не каждая инструкция по монтажу этого требует.
• Далее производится армирование. Для этого в траншею помещают металлическую арматуру, которую перевязывают между собой при помощи стальной проволоки, чтобы в результате получилась конструкция на подобии клетки.
• На следующем этапе изготавливается опалубка. Ее можно сделать своими руками из старых досок. Высота этой конструкции должна быть такой же, как и высота будущего фундамента над уровнем земли.
• Когда все предварительные работы завершены, в подготовленную траншею заливают бетон. При этом его тщательно уплотняют, а при наличии необходимого инструмента, даже подвергают воздействию вибрации, чтобы заполнить все пустоты и вывести пузырьки воздуха.

Кладку можно осуществлять только после полного застывания бетона и на слой гидроизолятора

• После того, как фундамент залили, ему дают застыть и отстояться, для усадки. Только после этого на него укладывают гидроизоляцию и начинают строительство.

Стоит отметить, что цена такой конструкции довольно высока, но только она может обеспечить правильное функционирование и надежность строению из пеноблоков. При этом данный тип основания может быть использован на большинстве видов грунта и в различных климатических зонах.

Совет! Чтобы новый фундамент прошел все стадии адаптации, строительство на нем рекомендуют начинать только через 1-2 месяца. При этом в случае с использования пеноблоков в качестве основного строительного материала, этот срок желательно не сокращать.

Ленточный фундамент для строений из пенобетона стоит дополнительно утеплить, чтобы вся конструкция обладала одними характеристиками и не создавала перепадов температуры

Устройство фундамента для дома из пеноблоков

Схему устройства свайного фундамента вы можете увидеть на рисунке 1.6

Рис. 1.6: Устройство свайно-винтового фундамента

Для создания фундамента, в зависимости от типа грунта и массы здания, может использоваться один из четырех видов свай.

Рис. 1.7: Виды винтовых свай

• Вариант 1 — широколопастные конструкции с одним витком подошвы, применяются для строительства небольших одноэтажных домов из пенобетона на нормальных грунтах;
• Вариант 2 — широколопастные двухвитковые сваи, обладают увеличенной несущей способностью. На таких фундаментах могут возводится 2-х этажные дома на болотистой местности и пучинистых грунтах;
• Вариант 3 — узколопастные сваи для каменистых и особо плотных грунтов, подходят исключительно для легких 1-этажных зданий и заборов;
• Вариант 4 — аналог третьего варианта для вечномерзлых грунтов.

Обвязка свай (ростверк) может выполнятся из швеллера, двутавровой балки либо заливаться из бетона.

Рис 1.8: Виды ростверков для свайных фундаментов

Совет эксперта! Для домов из пенобетона лучше всего подходит подвешенный (поднятый над землей на 10-15 см) ростверк из швеллера. Такой ростверк не боится пучения грунта и надежно выдерживает вес самого здания.

Расчёт фундамента

Проектирование свайно-винтового фундамента — крайне сложный и ответственный процесс, от которого зависит надежность и долговечность возводимого основания. При расчетах учитываются следующие факторы:

• Масса и габариты возводящегося здания;
• Вид грунтов, их плотность и несущая способность;
• Глубина промерзания земли;
• Ветровые и снеговые нагрузки на здание;
• Уровень грунтовых вод;
• Склонность почвы к пучению.

Целью расчетов является определение количества и типоразмера винтовых свай, требуемых для обустройства фундамента, а также составление свайного поля.

Рис. 1.9: Винтовая свая СВСН-108-2000 — одна из наиболее используемых свай в строительстве фундаментов под дома из пеноблока

При строительстве дома из пеноблока на сваях, как правило, используются широколопастные сваи диаметром в 108 мм. и длиной в 3-5 метра. Нормативный шаг свай в фундаментах пенобетонных домов — 2,5 метра. Сваи обязательно должны размещаться в точках пересечения стен и по углам дома.

Совет эксперта! Заниматься расчетами без должного опыта и квалификации — дело не благодарное, единожды сэкономив на проектировании вы рискуете надежностью всего дома, так что мы рекомендуем обратится за расчетом фундамента в профильную организацию.

Получив все необходимые расчеты от специалистов вы с полной уверенностью можете приступать к строительству фундамента своими руками.

Пример возведения ленточного фундамента своими руками

Работы должны начаться с подготовки траншеи, и укладки в нее гравийно-песчаной подушки. Необходимо отметить, что ширина основания должна превышать ширину возводимой стены на 10 см. Следующим шагом является выполнение подготовительного слоя бетона толщиной 200 мм, который необходимо оставить сохнуть на неделю, то есть не до полного высыхания.

Затем необходимо выложить армирующую конструкцию. Арматуру не рекомендуют сваривать, лучше всего ее вязать, так как места сварки теряют армирующие механические свойства и больше подвержены коррозии.

Процесс самостоятельной постройки ленточного фундамента

Небольшой совет – арматуру лучше всего выбирать со специальным антикоррозийным покрытием.

После того как каркас готов, следует сделать опалубку из досок или съемных конструкций, ширина которых, будет соответствовать заливаемой конструкции. Перед заливкой готовится бетонный раствор в следующих пропорциях: 3 песочные части на 5 частей гравия и одной цемента. Все это разбавляется водой с расчетом, что на 2 части цемента берется одна часть воды.

Раствор следует заливать в опалубку с периодическим уплотнением, для чего лучше всего использовать вибромашину. Если такой инструмент недоступен, можно обойтись подручным средством: деревянным молотком. Когда раствор полностью затвердеет, можно снять опалубку и начать возведение стен.

Необходимые материалы и инструменты

Для строительства вам потребуются следующие материалы:

• Винтовые сваи;
• 24-ый швеллер;
• Влагозащитная грунтовка по металлу;
• Электроды (для сварки).

Также необходимо заранее подготовить все необходимые инструменты:

• Ручной либо механический бур;
• Лом, металлические трубы длиною 2.5-3 метра;
• Магнитный и водяной уровень;
• Болгарка;
• Сварочный аппарат;
• Лопаты, тачка;
• Рулетка, карандаши.

Технология возведения фундамента для дома из пеноблоков

Строительство свайно-винтового фундамента под дом из пенобетона выполняется по следующему алгоритму:

• В первую очередь подготавливается строительная площадка. Необходимо удалить всю растительность и откопать плодородный слой грунта (примерно 20 сантиметров), после чего площадку нужно выровнять по одному уровню, сгладив естественные перепады высоты.

Рис. 2.0: Подготовка строительной площадки

• Далее выполняется разметка основания согласно проектному расположению свай. Первыми отмечаются сваи на одной из длинных стен здания, отталкиваясь от них — все остальные. Места ввинчивания свай отмечаются арматурными колышками, между которыми натягивается бечевка, по ней проверяется точность прямых линий;

Рис 2.1: Разметка свайного поля

• Перед завинчиванием сваи покрываются двумя слоями грунтовки, это необходимо для защиты конструкции от грунтовых вод. Завинчивание начинается с угловых свай: сначала буром делается направляющаяся скважина глубиной до метра, в скважину вставляется свая, в отверстие на которой продевается лом, используемый как рычаг для завинчивания. В процессе погружения вертикальность вхождения сваи контролируется по закрепленному на ней магнитному уровню;

Рис 2.2: Завинчивание свай

• По завершению монтажа всех конструкций, столбы свай обрезаются болгаркой по одной высоте. Идентичность высоты обрезки определяется с помощью водяного уровня.

Рис 2.3: Обрезка свайных столбов

• Перед монтажом ростверка швеллер необходимо прогрунтовать, чтобы защитить его от коррозии в процессе эксплуатации. На столбах свай швеллер закрепляется с помощью сварки.

Рис. 2.4: Обвязка свай ростверком из швеллера

В итоге, за 3-4 дня работы вы получите качественный и надежный свайно-винтовой фундамент для дома из пенобетона, сделанный своими руками.

Рис 2.5: Свайно-винтовой фундамент с ростверком из швеллера

Цены на фундамент домов разных размерностей

Если после прочитанного вы сомневаетесь в том, что сможете выполнить работу согласно всем требованиям технологии, имеет смысл обратиться к услугам подрядчиков.

Существует большое количество организаций, занимающихся возведением свайно-винтовых оснований. В таком случае фундамент вам обойдется дороже, однако вы будете уверены в том, что он сделан как надо.

В качестве примера приводим ориентировочную стоимость свайно-винтовых фундаментов под дома из пеноблока разных размеров:

Расчет стоимости фундамента осуществлялся исходя из среднерыночной цены сваи СВСН-108-2000, которая составляет 1850 руб. и стоимости ее монтажа в 1750 рублей.
