Установка проточного водонагревателя – алгоритм монтажа

В теплое время года коммунальные службы интенсивно занимаются ремонтом инженерных коммуникаций.

А для городских жителей наступает период отключений горячей воды.

Это явление создает дискомфорт в повседневной жизни – ведь к удобствам человек привыкает быстро, и любые лишения в этом плане переносит весьма болезненно. Спасти ситуацию поможет установка проточного водонагревателя.

Включение прибора

Перед тем как подключить проточный водонагреватель к сети, требуется произвести проверку:

• прочности закрепления;
• подключения к электросети;
• герметичности соединений;
• водяного напора.

Чтобы использовать проточный водонагреватель электрический, требуется пропустить через всю систему воду.

Пробный запуск подразумевает такие действия:

1. Перекрыть подачу горячей воды.
2. Открыть вентили на водонагревателе.
3. Наполнить его водой.
4. Выбрать мощность.
5. Включить подачу воды и подождать ее нагрева.
6. Убедиться в том, что нет протечек. После этого выключают прибор и закрывают воду.

О том, как правильно установить проточный водонагреватель своими руками, подробно изложено в инструкции. Прибор решает проблему временного отсутствия горячей воды и дает возможность не нарушать привычный комфорт.

https://youtube.com/watch?v=UfLR5NG5Co8

Не каждый дом или даже квартира могут быть подключены к центральной системе горячего водоснабжения, поэтому у владельцев жилой недвижимости возникает необходимость устанавливать разные приспособления, обеспечивающие постоянное наличие горячей воды в доме. Отличным выбором для этого считается установка проточного водонагревателя, выступающего в качестве качественного, надежного и долговечного оборудования, нагревающего воду при процессе ее поступления в сантехнические приборы. Данные устройства представлены на рынке во многих видах, отличающихся мощностью, внешним видом, размерами, стоимостью и иными параметрами

Важно грамотно выбрать изделие, а также знать, как подключить проточный водонагреватель к основным сантехническим приборам дома. Выполнить все процессы несложно, поэтому допускается реализовать их своими руками

Установка электрического водонагревателя своими руками: пошаговая инструкция и схемы подключения

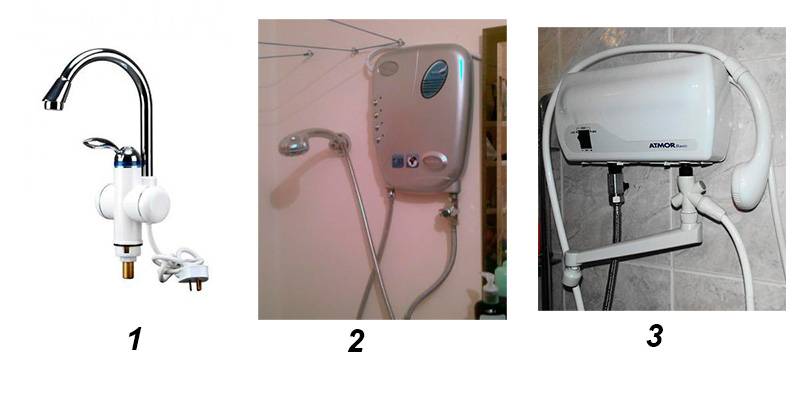

Водонагреватели делятся на накопительные и проточные. Эти модели имеют разный принцип работы, по-разному расходуют электроэнергию, поэтому перед монтажом совсем нелишним будет знание нюансов установки и принципов работы основных узлов бойлеров.

• Проточный водонагреватель греет воду, пропуская ее постоянным потоком через ТЭН.
• Накопительный водонагреватель нагревает воду, которая заранее набрана в резервуар.

1.Общие рекомендации по подключению проточного или накопительного водонагревателя

1. Выберите и максимально точно измерьте то место, где вы планируете установить водонагреватель.

2. Определите, на какое количество водоразборных точек будет работать водонагреватель (раковина в ванной, раковина в кухне, душевая и т.д.) – это непосредственно влияет на выбор мощности и процесс подключения.

3. Обязательно выясните возможности электропроводки вашей квартиры – сечение и материал кабеля, предельно допустимую нагрузку. Если вы не знаете, как сделать это самостоятельно, проконсультируйтесь с электриком

Это особенно важно, если вы выбрали проточный водонагреватель. Необходимо понимать, что если возможности существующей электропроводки будут недостаточны, вам понадобится проложить от электрощита новый отдельный кабель для того, чтобы подключение было безопасным. Немаловажным фактом является заземление прибора

Немаловажным фактом является заземление прибора.

Подключение бытовых приборов большой мощности обязательно требует прокладки отдельного электрического кабеля от распределительного щитка. Пользуясь таблицей, вы можете выбрать минимальное сечение кабеля, которым должен подключаться ваш электроприбор. В таблице предполагается использование кабеля из меди, при напряжении 220 В, 1 фаза, 2 жилы.	2,0	2,5	3,0	3,5	4,0	4,5	5,0	6,0	8,0	9,0
Сила тока, А	4,5	9,0	11,4	13,6	15,9	18,2	20,5	22,5	27,3	36,4	40,5
Номинальный ток автомата защиты, А	6	10	16	16	20	20	25	25	32	40	50
Минимальное сечение токопроводящей жилы, мм2	1	1,5	2,5	2,5	2,5	4	4	4	4	6	10

4. Если ваша водопроводная вода не отличается хорошим качеством, настоятельно рекомендуется устанавливать фильтры, очищающие воду перед попаданием в водонагреватель. В противном случае, срок «жизни» водонагревателя будет существенно меньше заявленного производителем.

5. Определите для себя тип водонагревателя (накопительный или проточный), выберите дизайн (круглый, прямоугольный, плоский и т.д.), а также определитесь с производительностью. См. совет «Как выбрать водонагреватель».

6. В зависимости от места установки накопительного водонагревателя, определите, нужен Вам настенный или напольный, вертикальный или горизонтальный водонагреватель.

7. В случае если Вы планируете устанавливать прибор самостоятельно, Вам понадобится приобрести дополнительные материалы (электропровод, автоматический выключатель электричества, подводка к водопроводу, краны, и т.д.).

В любом случае установка конкретного накопительного или проточного водонагревателя должна производиться строго в соответствии с прилагаемой к прибору инструкцией. В ней описаны нужное количество отверстий на стене, количество и особенности креплений, последовательность присоединения шлангов, их размер и расположение (вертикально, горизонтально), а также другая важная информация.

8. Накопительный водонагреватель должен быть особенно прочно закреплен на крюках (болтах), без возможности перемещения в стороны.

9. Все соединения водонагревателя с водопроводом должны быть герметичны.

10. Подводка к водопроводу может выполняться пластиковой, металлопластиковой, стальной или медной трубой. Не рекомендуется использовать гибкую подводку резиновыми шлангами из-за их быстрого износа.

11. При включении проточного водонагревателя необходимо убедится в наличии воды в водопроводе. При включении накопительного водонагревателя нужно убедиться в том, что бак заполнен.

Нюансы эксплуатации

Водонагреватели проточного типа прельщают многих потребителей тем, что у них нет ограничения в использовании объема горячей воды, особенно удобно установить его в душевой кабинке — принимай водные процедуры сколько угодно.

Не всем известно, что установка такого устройства требует ответственности, потому что изделие относится к приборам большой мощности, здесь требуется обязательная прокладка отдельной линии подключения. Монтаж линии и подключение изделия могут проводить только специалисты, при самостоятельной установке вы можете обесточить не только свою квартиру, но и многоквартирный дом.

Чтобы проточный водонагреватель служил долгое время и не огорчал вас частыми поломками, необходимо строго выполнять рекомендации производителя и обращать внимание на такие моменты:

• монтаж изделия надо делать рядом с местом использования для сокращения потерь тепловой энергии;
• при наличии в вашем регионе сильно жесткой воды установите специальные защитные фильтры, чтобы обезопасить внутренние детали от накипи;
• ни в коем случае не устанавливайте изделие на неотапливаемой даче;
• в ванной комнате устройство расположите таким образом, чтобы на корпус не смогли попасть брызги;
• при низком давлении используйте изделие на средней температуре — иначе автоматика просто не включится.

Перед первым запуском внимательно выполните следующие действия.

Проверьте наличие воды в домашнем водопроводе и уровень ее напора — он должен быть достаточным. При слабом напоре придется отказаться от использования до лучших времен. При низком нагревании потока воды выставьте необходимую температуру с помощью кнопок на панели управления. После окончания принятия душа кран нужно перекрыть, изделие отключить от сети.

Помните! Во многих моделях проточных водонагревателей сделанные настройки сохраняются, поэтому при последующем включении аппарат выдаст настроенную вами температуру воды.

Перед тем как идти в магазин за долгожданной покупкой проверьте качество проводки в доме: старые дома рассчитаны только на 3 кВт/ч на квартиру, поэтому для подключения придется менять всю проводку до распределительного электрощита. Пользователям, которые живут в новых многоэтажных домах, да еще и с электроплитами, повезло: здесь на квартиру допуск выше и начинается от 10 кВт/ч, но это не означает, что вы можете одновременно включить сразу несколько электрических приборов.

В заключение несколько слов об отечественном электрическом проточном водонагревателе Etalon Copper 350 комбинированного типа: кран и шланг для душа с насадкой. Вес конструкции всего 2 кг, габариты — 240х160х95, мощность до 3,5 кВт, максимальная температура нагревания водного потока — 650C, производительность — 3,5 л/м. По своим характеристикам он не уступает зарубежным аналогам и стоит недорого — 2440 рублей, а комплектующие в случае замены найти будет гораздо проще.

Меры предосторожности

В числе таких предупредительных мер будут следующие:

• не использовать такие проточники на верхних этажах многоквартирных домов при низком давлении в системе;
• для организации нескольких точек раздачи приобретать мощные нагреватели;
• подключать нагреватели мощностью более 8 – 12 кВт только к трехфазной электросети;
• в процессе подключения руководствоваться инструкцией производителя;
• работая с электричество, не стоит забывать о защитных средствах и заземлении;
• в процессе эксплуатации необходимо регулярно проводить осмотр и проверку оборудования.

Для верхних этажей лучше использовать бойлеры с емкостью. При отсутствии соответствующей электросети, следует модернизировать всю имеющуюся проводку или проложить отдельный кабель с электрического щита в подъезде к месту подключения в квартире.

Простое подключение безнапорного нагревателя

Для примера рассмотрим подсоединение к душевой кабинке. Допустим, в квартире отключили горячую воду, а срочно надо скупаться:

• душевую лейку откручивают от шланга и прикручивают его к входному патрубку холодной воды проточного нагревателя;
• для пользования водонагревателем рукоятку смесителя переключают в положение «душ»;
• чтобы пользоваться холодной водой мимо нагревателя, рукоятку смесителя переводят в положение «кран».

После появления централизованного ГВС безнапорный водонагреватель отсоединяют, а лейку накручивают на шланг смесителя душевой кабинки.

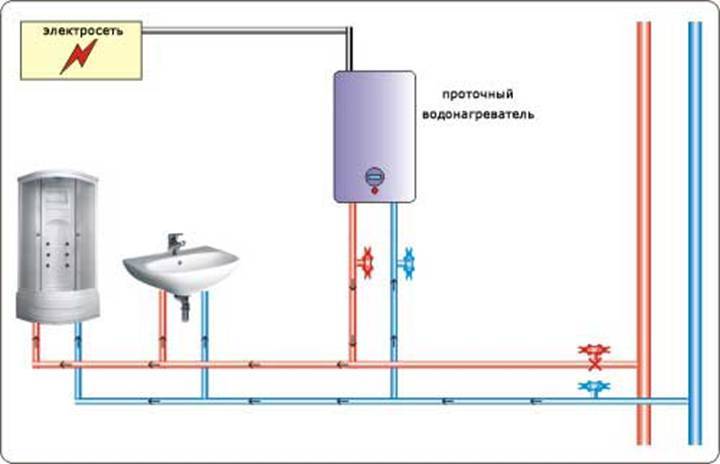

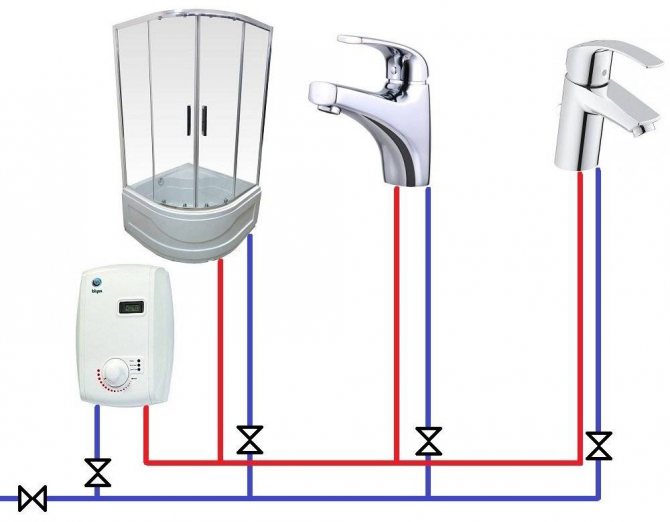

Правильная схема подключения отображена слева. Справа показано неправильное подсоединение. В схеме присутствует кран на патрубке выхода горячей воды из безнапорного водонагревателя. Запорную арматуру перед душевой лейкой нельзя ставить.

Правильное подключение напорного нагревателя

Напорный водогрейный прибор врезают возле стояка. Если позволяет разводка водопровода, подсоединение проще сделать тройником на отводе, где подключена стиральная машинка. В любом случае, возле стояка централизованного ГВС врезают шаровой кран. Во время пользования водонагревателем запорную арматуру переводят в положение «закрыто». Дополнительно краны врезают возле стояка ХВС, а также на входном и выходном патрубке проточного нагревателя.

Для подсоединения прибора от отвода на водопроводе откручивают шланг стиральной машинки вместе с краном. На резьбу отвода накручивают бронзовый тройник. В боковой выход вкручивают кран, а к нему подсоединяют шланг стиральной машины. Ко второму выходу тройника прикручивают фитинг, фиксируют кусок металлопластиковой трубы и подводят ее к крану входа холодной воды на водонагревателе.

Некоторые особенности схемы подвода воды

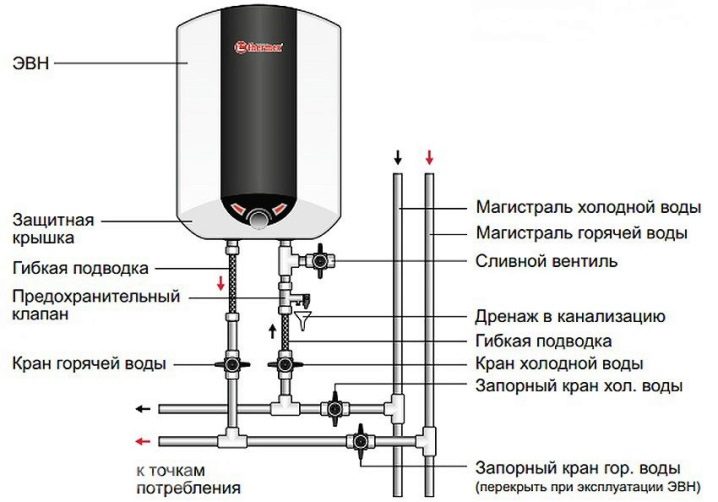

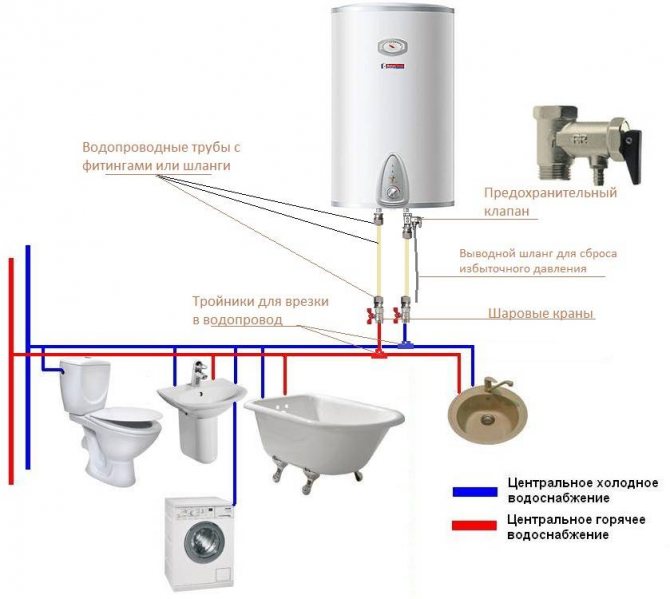

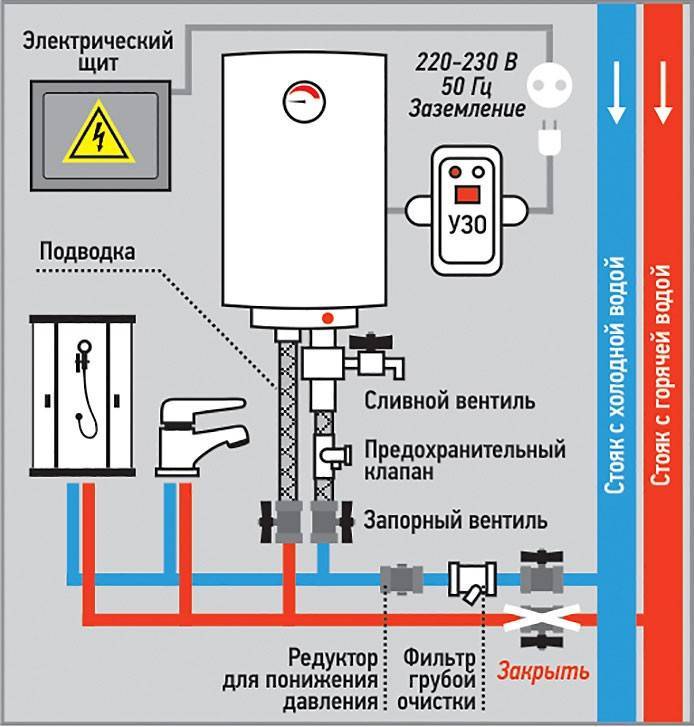

Подключение накопительного бойлера. Подвод холодной воды на систему бойлера выполняется через трубопроводную линию, которая подключается непосредственно к стояку централизованной подачи.

При этом на линии холодной воды монтируется ряд компонентов, необходимых для нормального функционирования оборудования:

1. Запорный кран.
2. Фильтр (не всегда).
3. Предохранительный клапан.
4. Сливной кран.

Указанные элементы схемы устанавливаются на участке между трубой подвода холодной воды и бойлером в отмеченной последовательности.

Линия для выхода нагретой жидкости по умолчанию тоже оснащается запорным краном. Однако это требование не является обязательным и если кран на выходе ГВС не поставить, серьёзной ошибки в этом не усматривается.

У всех схем подключения водонагревателей есть общие черты. Точка подачи холодной воды располагается снизу, перед ней должны быть установлены фильтры и редуктор для снижения давления потока (+)

Подключение проточного водонагревателя. По сравнению с бойлером-накопителем работы выполняются по упрощенной схеме. Здесь достаточно установить только один запорный кран перед входным штуцером холодной воды.

А вот инсталляция запорного вентиля на выходе ГВС проточного нагревателя расценивается многими производителями грубой ошибкой монтажа.

Также следует учесть: если источником холодного водоснабжения для проточного водонагревателя выступает скважина, колодец, водонапорная башня и т.п., рекомендуется последовательно с краном (после крана) включать фильтр грубой очистки.

Нередко монтажная ошибка с подключением фильтра или отказ от его установки приводит к потере гарантии производителя.

Монтаж проточного водонагревателя

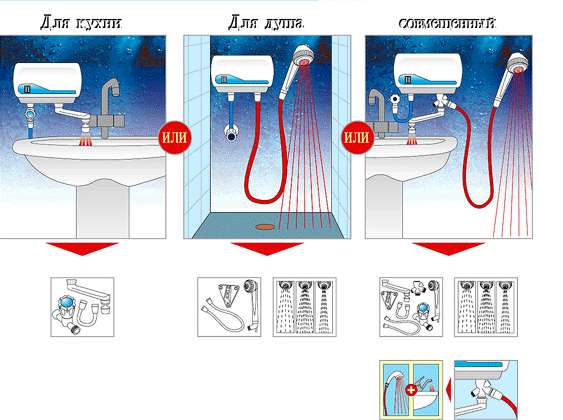

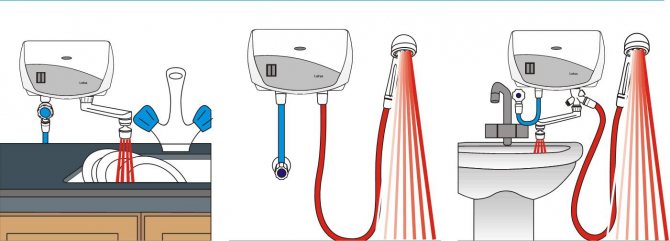

Как установить проточный водонагреватель, зависит от того, на сколько точек водозабора предполагается использовать агрегат. В зависимости от этого выбираются также мощность и производительность водонагревателя.

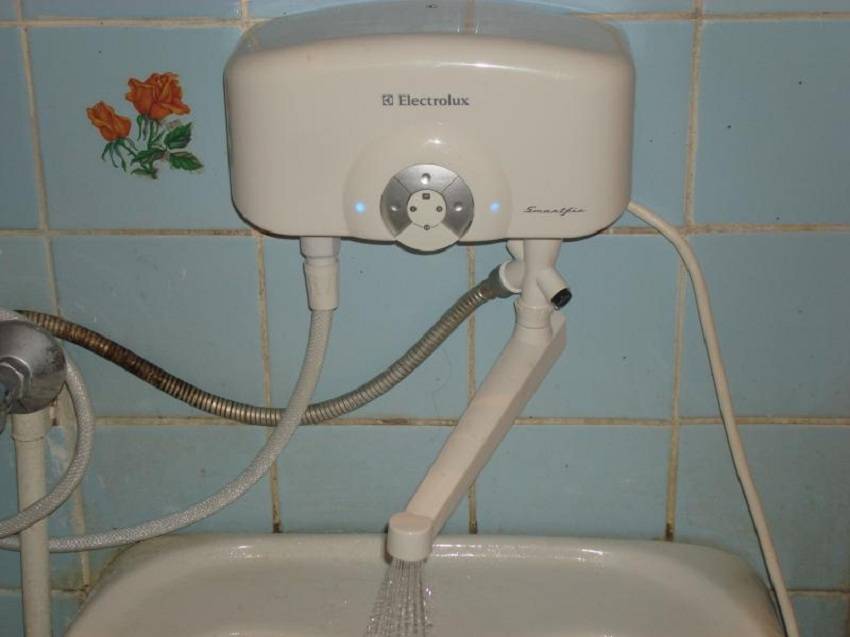

Проще всего монтировать модель на один кран. Так, часто возникает необходимость узнать, как установить проточный нагреватель в ванной у жильцов городских домов с центральным горячим водоснабжением при частых отключениях горячей воды. В этом случае может быть достаточно маломощного и более дешевого прибора.

В частных домах, где нагреватель является единственным способом подогрева, чаще реализуются более сложные схемы с разветвлениями (как минимум – для крана на кухне и ванны или душевой). Для таких схем необходима более мощная и дорогостоящая техника. Монтаж в данном случае имеет свои особенности. Например, место для установки нагревателя должно быть выбрано таким образом, чтобы он находился примерно на равном удалении ото всех точек водопотребления.

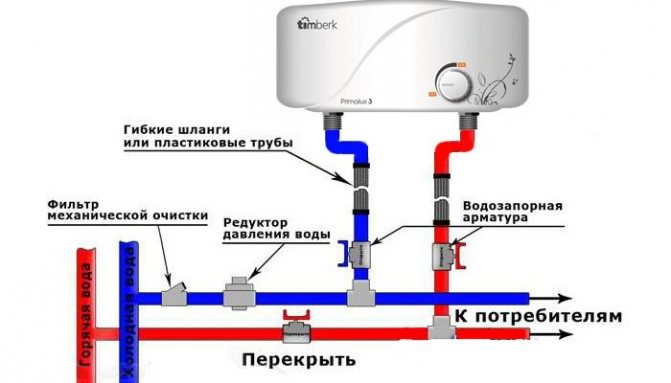

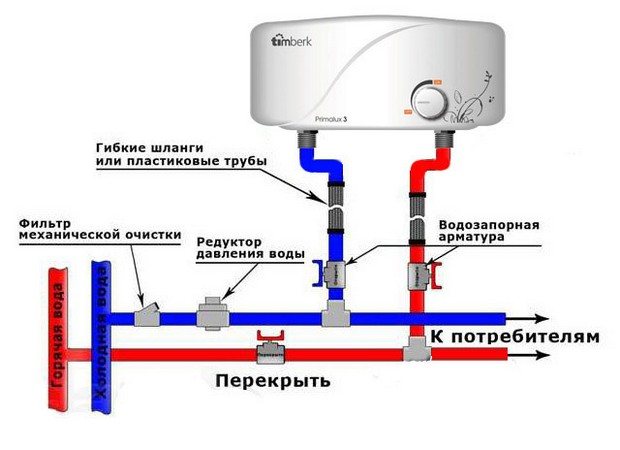

Подключение проточного нагревателя воды

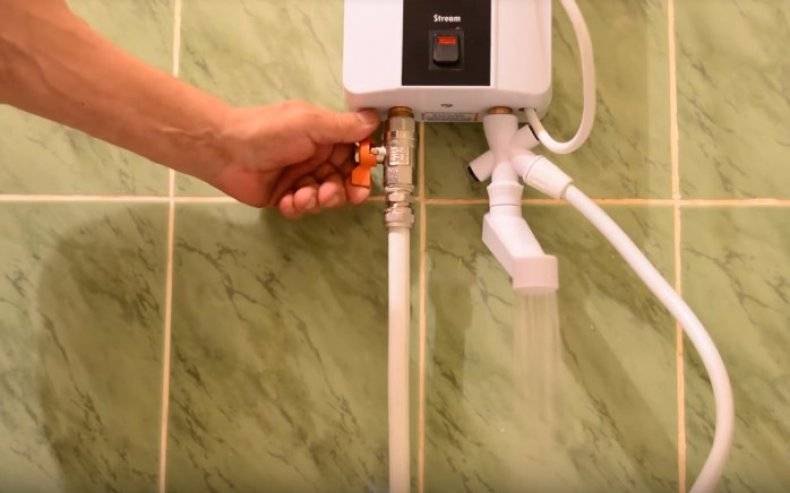

Монтаж выполняется в такой последовательности:

1. Установка тройников на трубопроводы горячей и холодной воды для врезки оборудования.
2. Установка на тройники шаровых кранов для возможности перекрыть подачу воды при необходимости. В частности при использовании нагревателя в качестве альтернативного варианта, при перекрытии крана на горячей линии дает возможность пользоваться горячей водой из централизованной линии.
3. Тройники на трубопроводах соединяются с соответствующими патрубками водонагревателя при помощи гибких шлангов. Если оборудование находится далеко от точек врезки, могут использоваться также трубы (полипропиленовые, металлопластиковые, стальные – в зависимости от типа имеющегося трубопровода).

Типы водонагревателей по способу нагрева

По способу нагрева устройства классифицируются на проточные и накопительные, имеющие свои плюсы и минусы. Выбор в пользу того или иного прибора зависит от личных предпочтений владельцев загородной недвижимости, объема потребляемой горячей воды, свободного пространства для монтажа.

Накопительные

В конструкции нагревателя, устанавливаемого преимущественно в ванной, предусмотрено наличие собственной емкости. Принцип действия прост: бак заполняется водой из водопровода, которую нагревает ТЭН. По достижении установленной температуры нагрева автоматика отключает устройство.

Поступление горячей воды в трубу обеспечивается большим давлением не нагретой воды. Патрубки размещены так, что слои жидкостей с различной температурой не смешиваются внутри нагревателя друг с другом. Это позволяет удерживать установленную температуру теплоносителя в пределах 50-70% объема до поступления следующей партии холодной воды.

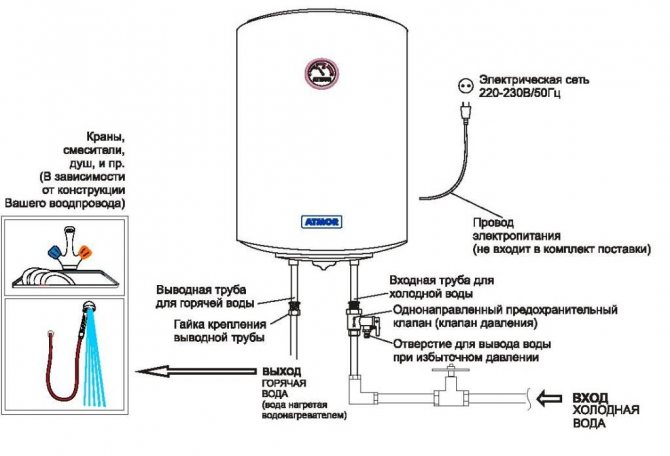

Конструкция накопительного водонагревателяИсточник optolov.ru

К преимуществам установки бойлера такого типа относятся:

1. Отсутствие необходимости в мощном источнике питания.
2. Постепенный нагрев воды.
3. Конструкция с утепленными стенками. Благодаря этому имеется возможность включения аппарата в период экономной тарификации электроэнергии, пользования горячей водой в любое время суток.

Основным параметром, влияющим на выбор той или иной модели накопительного водонагревателя, является объем бака. Вместительность резервуара подбирается в зависимости от суточного расхода теплой (смешанной) воды на 1 проживающего в доме взрослого человека. Потребность примерно такая:

• на гигиенические потребности – 20 л;
• для хозяйственных нужд – 12 л.

Таким образом, водонагреватель подбирается из следующих соображений:

• семья из двух человек – 50-80 л;
• 3 человека – 80-100 л;
• 4 жильца – 100-120 л;
• 5 членов семьи – 120-150 л.

Таблица потребления водыИсточник otivent.com

Проточные водонагреватели

Принцип работы устройств заложен в самом названии. Накопительный бак в таких аппаратах отсутствует: жидкость циркулирует рядом с греющим элемента либо контактирует с ним напрямую.

Мощности прибора должно хватать для нагрева воды до определенной пользователем температуры за короткий путь прохождения через ТЭН. Для подключения водонагревателя проточного к домашней электросети требуется выделение мощной линии – в процессе работы на сеть резко возрастает нагрузка.

При этом производителями найден своеобразный компромисс: высокая мощность нивелируется компактностью устройств. В противном случае, для снижения нагрузки необходимо значительное увеличение объема теплообменника – потребуется слишком много монтажного пространства и будет утеряно главное преимущество – компактность.

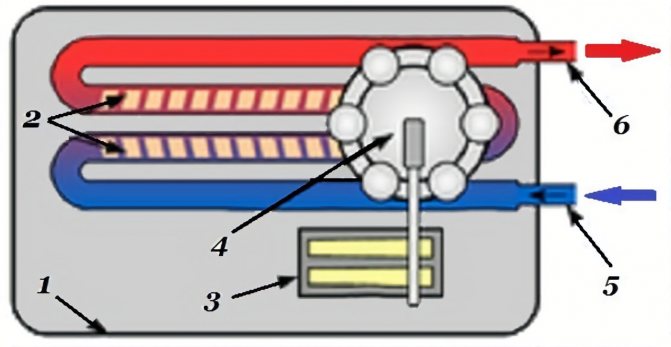

Конструкция проточного водонагревателяИсточник kabel-house.ru

Еще одним преимуществом проточных водонагревателей является подача нагретой воды без задержки. Накопительным приборам необходимо время для прогрева поступившей в бак жидкости, к тому же имеются и определенные потери температуры при ее хранении. Установка проточного водонагревателя позволяет использовать горячую воду в любой момент.

По экономичности принципиального преимущества у приборов того или иного типа нет. Для нагрева одинакового количества воды и накопительным, и проточным аппаратам потребуется примерно один расход электроэнергии.

Конструкция и особенности

Устройство проточного водонагревателя не отличается особой сложностью. Здесь применяется единая схема для всех моделей: холодная вода проходит через корпус изделия, где нагревательный элемент отдает ей свое тепло. Пользователь только открыл кран — внутри устройства мгновенно срабатывает реле, отвечающее за давление, в течение нескольких секунд вода нагревается до нужной температуры (зависит от мощности ТЭН), которая устанавливается вручную.

Внутри проточный водонагреватель оборудован специальным прерывателем, который сразу отключает питание, если температура воды резко возрастает и становится гораздо выше критического уровня. От возможных перепадов давления внутри водопровода, что может произойти в любую минуту, изделие надежно защищено встроенным стабилизатором.

Водонагреватели этого вида имеют отличия по типу нагревателя и системе управления.

Типы нагревателей

Как главная составляющая конструкции всех электроприборов, нагреватель обычно выпускается в виде спирали или ТЭН. В изделиях с неизолированной спиралью ее помещают в специальный блок из пластиковых трубок, находящийся внутри корпуса из весьма прочного пластика. При подключении такого устройства к сети происходит нагрев спиралей, а проходящий поток воды отбирает это тепло. Из-за малого объема воды в емкости и небольшой массы всего устройства остаточного тепловыделения после отключения не происходит, поэтому накипь не образуется. Такие изделия применяют для подогревания воды в бассейнах, в быту их следует использовать в регионах с очень жесткой водой.

Закрытые ТЭН работают по такому же принципу, нагревая поток проходящей через них воды, но у них спираль заключена в корпус из меди или латуни, поэтому в противопожарном смысле они намного надежнее, чем первый вариант.

Система управления

Водонагреватели проточного типа можно разделить по типу управления ними.

Гидравлическое — этот вид менее точен, у него имеется 6 ступеней мощности, переключение производится вручную при помощи переключателя. Электронного типа — терморегулятор контролирует нагрев самостоятельно, пользователи только устанавливают приемлемую для них температуру. Такой вид управления считается весьма удобным.

При использовании механического варианта управления внутри изделия располагается гидравлический блок с мембраной, которая осуществляет включение или выключение прибора в зависимости от давления воды.

Недостатком такого управления является тот факт, что при небольшом давлении в водопроводе нагревательный элемент не включится.

Электроника управляет всем процессом с помощью микропроцессора, а специальные датчики помогают ей обеспечить любую температуру, независимо от напора, она же задает оптимальную мощность, существенно сокращая расход электрической энергии.

Что делать, если индикаторная лампочка не горит, и вода не нагревается

Во-первых, необходимо проверить подается ли питание на аппарат. Возможно, вы начали пользоваться водонагревателем для нагрева воды, но забыли вставить вилку сетевого шнура бойлера в розетку. Если с этим проблем нет, то проверьте, есть ли контакт в кабеле, соединяющем нагреватель с розеткой или электрощитком, в зависимости от того, как у вас производится подключение.

Если водонагреватель подключен к сети, но все еще не работает – настройте ручку терморегулятора. Она может стоять на минимальных значениях. Поверните ручку по часовой стрелке, нагреватель вновь заработает.

Если вы повернули ручку терморегулятора, но нагрев не начался, вероятнее всего сработал защитный термостат. Включение защитного термостата возможно по ряду причин: скачки в напряжении, загрязненность аппарата, образование накипи и др. Защитный механизм запускается автоматически, отключая устройство сразу после его включения.

Чтобы включить водонагреватель, необходимо найти кнопку тепловой защиты. В большинстве случаев кнопка располагается под пластиковой крышкой внизу корпуса бака. Перед тем, как снять защитную крышку, нужно отключить водонагреватель от электросети. После того, как аппарат отключен, можно снять защитную крышку, нажать кнопку тепловой защиты, поставить крышку на место, а затем заново подключить водонагреватель к сети.

Водонагреватели уже стали неотъемлемой техникой нашего быта. Если соблюдать все рекомендации и правильно пользоваться водонагревателем, то он прослужит долгую жизнь. Но не стоит забывать, что бойлеры, как и вся бытовая техника, имеют свойство ломаться. Если поломка серьезная, и ни один из вышеперечисленных способов не помог решить вашу проблему, не пытайтесь разбирать и ремонтировать оборудование сами. При более серьезных вопросах лучшим вариантом станет обращение к опытному специалисту.

Как подключить проточный ЭВН

Монтаж проточного водонагревателя можно разделить на три этапа:

1. Установить прибор на стене;
2. Расчет электропитания и его подключение;
3. Подсоединение системы к стоякам.

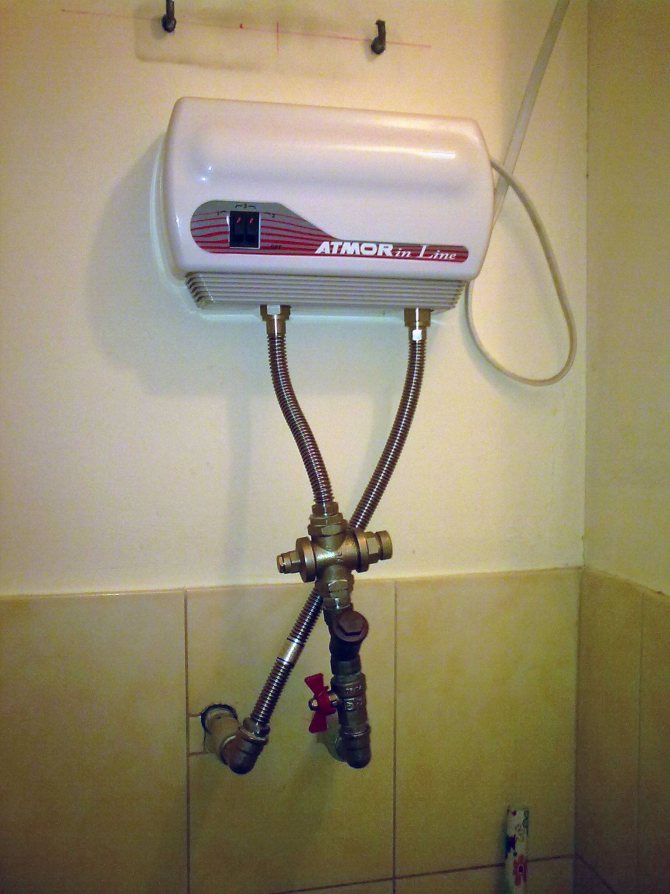

Для установки понадобятся инструменты (фото 3) и материалы:

• дрель, сверла по бетону;
• молоток;
• отвертка;
• газовый ключ;
• рожковый ключ;
• плоскогубцы;
• металлопластиковая труба и к ней тройник;
• кран и вентиль;
• фум-лента или пакля для уплотнения резьбового соединения;
• евророзетка с заземляющим контактом.

Итак, приступаем к работе:

1. Обычно электрический водонагреватель монтируется на стене как можно ближе к смесителю на кухне или в ванной для уменьшения тепловых потерь. Нагреватель желательно установить выше самой высокой точки, откуда вытекает вода (фото 2). С помощью кронштейна и крепежных винтов нагреватель закрепляется на стене. Небольшие размеры и вес ЭВН позволяют своими руками выполнить все операции крепления.
2. Электроподключение — главный момент всей установки. Начинаем с мощности прибора, указанной на его задней стенке. Пусть, к примеру, она равна 6 кВт. Используем формулу мощности: P = I * U (мощность = сила тока * напряжение). При напряжении в 220 В потребляемая водонагревателем сила тока равна: I = P / U, 6000 / 220 = 27,3 А, в то время как стандартные розетки выдерживают до 16 А. Значит, нужна отдельная линия от щитка на лестничной площадке и защитный автомат для нашего прибора. Рассчитываем сечение проводов дополнительного кабеля, используя соотношение: медный провод сечением в 1 мм² рассчитан на 10 А. Расчет для нашего примера дает сечение: 27,3 / 10 = 2,73 мм². После округления получаем 3 мм². Выбираем стандартный кабель ПВС (3х4) с тремя жилами. Сечение каждой жилы 4 мм². Подключение кабеля к ЭВН и щитку своими руками не вызывает проблем: провод в белой оплетке — к фазе (L или F), в голубой оплетке — к нулю (N), желто-зеленый провод — заземление (фото 4).

Подключение к системе водоснабжения осуществлено двумя способами:

1. Стационарный способ: обеспечивает подачу горячей воды в ванную комнату и на кухню в моменты отключения центрального горячего водоснабжения (ГВС) или его отсутствия. Подключается ЭВН к системе водоснабжения с помощью 2 тройников (врезаются в трубы холодной и горячей воды), 2 вентилей и металлопластиковых труб. После такого несложного монтажа своими руками проверяем герметичность системы (открываем смеситель и краны, в том числе и перед ЭВН), затем перекрываем стояк горячей воды и подаем напряжение. Заметим, что ЭВН обязательно должен быть снабжен предохранительным обратным клапаном, который регулирует давление в системе и не дает воде сливаться обратно в центральную трубу. При включении ЭВН краны “1”, “3”, “4” открыты, кран “2” закрыт.
2. Водонагреватель не используется: краны “1”, “2” открыты, “3”, “4” закрыты (схема на фото 5); временное подключение предусматривает использование только душевого шланга (прилагается в комплекте), который соединяется с выходом нагретой воды ЭВН.

Подключение к электрической сети

Подключению к электрической сети следует уделить не меньше внимания, чем к водоснабжению. В первую очередь необходимо рассчитать совокупную мощность всех электрических приборов в квартире, включая установленный водонагреватель. Полученную цифру нужно сравнить с характеристиками общего автоматического выключателя.

Следует иметь в виду, что во многих домах старой застройки коммутационная аппаратура и электропроводка не рассчитаны на те мощности, которыми сегодня нагружают их потребители. Поэтому их лучше заменить при наличии такой возможности.

Мощность большинства однофазных водонагревателей находится в пределах до 9 кВт при токе до 27А. Учитывая высокую мощность таких приборов, для их питания желательно протянуть от электрощита отдельную линию. При подключении рекомендуется использовать трёхжильный кабель ПВС 3х4.

При этом нельзя забывать, что ток в сыром помещении наиболее опасен, поэтому соображения электробезопасности должны стоять на первом месте. Поэтому следует в обязательном порядке в дополнение к автоматическому выключателю устанавливать устройство защитного отключения.

Само по себе подключение провода не представляется чем-то сложным. Как правило, схема подключения приводится в инструкции. Под крышкой водонагревателя имеется клеммная колодка. К ней необходимо присоединить три жилы: фазу, рабочий ноль и заземление.

Следует иметь в виду, что категорически запрещается соединять заземляющий провод с рабочим нолём. Учитывая то огромное значение, которое имеет правильное выполнение всех электротехнических работ, поручить их рекомендуется профессиональному электрику. Проточный водонагреватель является одним из наиболее эффективных устройств в случае кратковременного отключения горячего водоснабжения. Он имеет множество преимуществ перед иными аппаратами, выполняющими аналогичные функции. Такие устройства удобны для применения и в городских квартирах, и в небольших дачных домиках. Монтаж водонагревателей не представляет особой сложности и вполне может быть осуществлён собственными руками.

Достоинства и недостатки

Сегодня многие пользователи, опробовав накопительные водонагреватели, склоняются к приобретению проточного варианта — это намного экономит площадь помещения, так как они все довольно компактного размера, и сокращает время нагревания во много раз.

Например, чтобы согреть около 10 литров воды накопительный вариант затратит до 25 минут, а если 100 и более, то ждать вам придется не менее 5 часов. Проточный выдает горячую воду моментально, как только вы включаете кран и в таком объеме, который вам требуется.

Приведем преимущества по пунктам.

Простая эксплуатация — включил, умылся или помыл посуду и выключил. Обеспечивают неограниченным объемом горячей воды на любые нужды — на ожидание нагрева уйдет не более 2 минут. Не требуется периодического обслуживания специалистами. Компактный размер, позволяющий установку изделия даже под раковиной в ванной комнате, чтобы не нарушать установившийся интерьер. Когда большой объем горячей воды не требуется, такие устройства становятся достаточно экономичными (по сравнению с накопительным вариантом). Их изначальная цена ниже, чем у накопительных водонагревателей. Вода при нагреве не теряет качеств, потому что расходуется сразу. Возможность размножения вредоносных бактерий отсутствует — при желании ее даже можно пить.

Минусы:

• такого вида изделия нагревают воду не выше 400 C;
• при большой мощности изделия расход электроэнергии увеличивается;
• когда требуется большое количество воды, то устройство работает продолжительное время и электросчетчик накрутит приличный расход;
• такого вида изделия предъявляют особые требования к домашней электрической сети — напряжение всегда должно быть величиной постоянной;
• проточные водонагреватели обеспечивают только одну точку водозабора.

Можно приобрести проточный водонагреватель для обеспечения нескольких точек, но стоимость его будет намного дороже.

Вывод из всего простой: водонагреватели вышеописанного типа удобны для семьи из двух человек, когда потребность в горячей воде минимальная, в другом случае лучше всего поставить бойлер накопительного типа с большим объемом, удовлетворяющим все хозяйственные нужды.

Подготовка прибора к работе

Для подготовки водонагревателя к работе необходимо удалить из вторичного контура скопившийся в нем воздух, иначе при нагревании воздушные пузырьки будут перемещаться по теплоносителю и станут причиной неприятного шума.

Для этого нужно до отказа заполнить водонагревательный контур водой. При этом до полного наполнения емкости кран с горячей водой остается открытым.

По завершению монтажных работ и подключения аппарата еще раз проверяем качество соединений всех узлов и проводим пробный запуск прибора

Накопительный электронагреватель – практичное решение для обеспечения дома горячей водой. Разные типы устройства могут быть подключены как к водопроводу, так и к накопительному баку с водой или насосу.

Монтаж оборудования может быть проведен самостоятельно, особенно если у домашнего мастера есть опыт проведения сантехнических работ

Важно точно соблюдать инструкции производителя и правильно провести монтаж и подключение нагревателя

Только тогда устройство будет служить своему владельцу долго и бесперебойно.

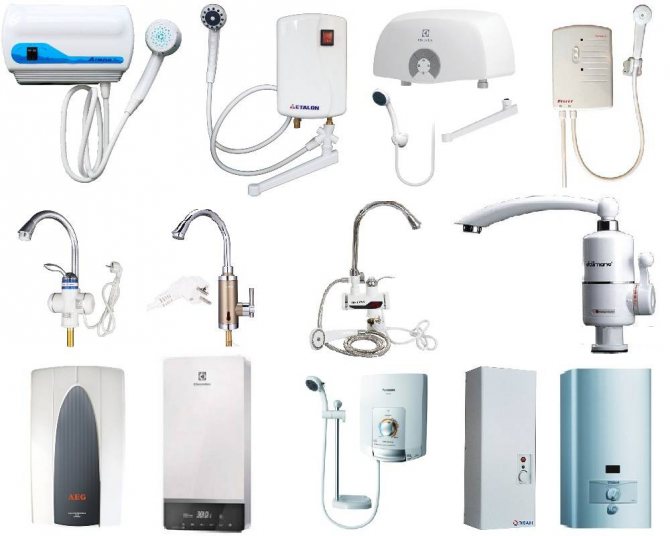

Виды водонагревателей

По типу используемой энергии водонагреватели разделяются на газовые и электрические.

Первый вариант экономичнее, но установкой таких моделей, как и во всех случаях монтажа газового оборудования должны заниматься специалисты, имеющие разрешительную документацию. Именно поэтому ниже будет подробно рассматриваться подключение электрических моделей, в этом случае допускается установка бойлера своими руками.

По принципу действия агрегаты для нагрева воды могут быть накопительными или проточными.

• Накопительные модели более громоздки из-за наличия объемного резервуара, но отличаются невысокой мощностью. В него заливается вода, температура которой повышается при помощи ТЭНа. Недостатком таких нагревателей можно считать отсутствие быстродействия. Скорость нагрева зависит от объема резервуара, а также от мощности установленного нагревательного элемента, но в любом случае для того, чтобы получить требуемую температуру, понадобится время. Многие модели этого типа имеют функцию автоматического контроля температуры и при остывании воды включают ТЭН, восстанавливая параметр до необходимого значения. Подобные конструкции оптимальны, когда горячая вода расходуется постоянно и в больших количествах, например, в домах, где живут большие семьи.
• При использовании проточного водонагревателя горячую воду можно получить сразу же, открыв кран. Такие модели занимают мало места и осуществляют практически моментальный нагрев проходящей через них жидкости. К особенностям моделей данного типа относят наличие ограничений по максимальной температуре и достаточно высокое энергопотребление.

Как установить газовый водонагреватель

Монтаж газовой колонки отличается от установки электрического оборудования большим количеством предъявляемых требования и более сложным процессом подключения. Однако время и усилия компенсируются экономией на оплате топлива – более дешевого, чем электроэнергия, природного газа.

Шаг #1. Согласование и соблюдение норм

Чтобы установить газовую колонку, потребуется подвести к дому газ (в некоторых регионах – наиболее затратная статья расходов), затем составить грамотный инженерный проект и согласовать его в определенных инстанциях. Составлением проекта должна заниматься организация, имеющая лицензию.

Чтобы представить, какие требования предъявляются к установке, можете заглянуть в правоустанавливающие документы:

• Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб (СП 42-101-2003).
• Газораспределительные системы (СНиП 42-01-2002).

К основным правилам установки газового оборудования можно отнести объем помещения – не менее 7,5 м³ и высоту потолков – не ниже 2 м. Обязательное условие – хорошо налаженная вентиляция. Минимальный диаметр дымохода – 110 – 130 мм (зависит от требований производителя).

Все желающие установить газовый водонагреватель своими руками должны понимать, что прибор без монтажа представителями лицензированной организации (уполномоченного сервисного центра) полностью снимается с гарантии и бесплатного обслуживания.

Шаг #2. Правила демонтажа старой газовой колонки

Процесс замены газовой колонки происходит быстрее, чем установка нового водонагревателя, так как не требуется оборудование дымохода или подключение к газовой магистрали.

Ход работы следующий:

• Закройте кран на подводящей газовой трубе, чтобы перекрыть поступление газа.
• Открутите гайку, фиксирующую гибкий шланг, аккуратно снимите его. Если колонка присоединена старым способом подключения через металлическую трубу, придется ее распилить ножовкой по металлу.
• Старую соединительную арматуру лучше выбросить, купив современный прочный шланг.
• Отключите систему водоснабжения – для надежности лучше перекрыть краны у стояка.
• Снимите трубу, отводящую воздух, аккуратно достаньте ее из дымохода.
• Осторожно снимите корпус устройства с настенного кронштейна.

В процессе демонтажа старайтесь не повредить подводящие трубы, иначе замена водонагревательного устройства обернется заменой всего прилегающего оборудования.

Если заметили износ труб, лучше их заменить новыми – скорее всего, за время эксплуатации старого прибора в магазинах появились более надежные модели.

Шаг #3. Инструкция по установке новой газовой модели

Для начала проверьте исправность дымохода. Поверьте герметичность соединений, вертикальное расположение трубы для отвода газов, качество теплоизоляции. Не забудьте, что выходное отверстие должно находиться выше самой высокой точки крыши и быть защищено от осадков козырьком.

Какую вы будете использовать трубу – гибкую или жесткую – значения не имеет, скорее, ее характеристики зависят от условий монтажа. Затем проверьте, исправна ли вентиляция.

Подкорректируйте места крепления для новой модели. Снимите ручку переключателя (регулятора мощности), отвинтите крепеж, удерживающий кожух, и снимите лицевую часть корпуса. С помощью крепежных петель, винтов и дюбелей повесьте колонку на стену. Запомните: корпус должен свободно висеть на стене, а не стоять на патрубках подвода воды или газа.

С помощью гибких шлангов производите подключение прибора к трубе с холодной водой, затем соедините выход с краном горячей воды.

Следующий этап – подключение газа. Гибким шлангом соедините газовый кран с вводом в водонагреватель. Поверку можете произвести традиционным способом, намылив место соединения и открыв подачу газа. Отсутствие пузырей обозначает правильное подсоединение.

В последнюю очередь устанавливают трубу дымохода. Чаще всего это гибкая гофра, подобранная по диаметру выходного отверстия. Один конец гофры зафиксируйте на выходе колонки, второй вставьте в дымоход. Установите на место лицевую панель с переключателями, закрутите крепеж и протестируйте прибор.

Инструменты и материалы для монтажа

Монтажные работы состоят из трех этапов:

• крепление проточного электроприбора на стену или раковину;
• подключение к водопроводу;
• подсоединение к электрической сети.

Учитывая специфику выполнения каждого этапа монтажных работ, подбирают необходимые инструменты и материалы:

• Проточные водонагреватели, к которым подключаются несколько водоразборных точек, крепят на стену. Для монтажа понадобится электрическая ударная дрель, набор сверл, отвертка, молоток, уровень. Дюбеля и саморезы обычно идут в комплекте с изделием.
• Проточные электроприборы характеризуются большой мощностью и требуют подвода отдельной линии. Из материалов понадобится трехжильный медный кабель сечением минимум 2,5 мм 2 , УЗО, изолента. Из инструментов пригодится отвертка, пассатижи, тестер, штроборез для нарезки канавок в случае укладки новой линии проводки.
• Соединение с водопроводом осуществляют металлопластиковой трубой или гибким шлангом. Уплотнение резьбового соединения выполняют паклей или фум лентой. Из инструмента надо иметь разводной и набор рожковых ключей, ножницы для резки металлопластиковой трубы, отвертку, пассатижи.

Все материалы и инструменты подготавливают заранее, чтобы они находились под рукой.

Подсоединение к трубам горячей и холодной воды

После кабеля переходим к сантехнической запорной арматуре.

Водонагреватель имеет два выхода с резьбой ½ дюйма (G1/2). Здесь в отличие от ранее рассматриваемого варианта, на холодный и горячий отвод необходимо установить по вентилю соответствующего размера.

Все резьбовые соединения лучше делать на аэробном герметике. Это гораздо быстрее и надежнее, плюс не требует от вас каких-то особых навыков сантехника, как при работе со льном или паклей.

Обрабатываете резьбу спиртосодержащей жидкостью, удаляете все пылинки и соринки, наносите небольшой слой герметика и закручиваете арматуру.

Данную сборку необходимо оставить на некоторое время, чтобы герметик схватился и “встал” (длительность высыхания смотрите на тюбике).

Где следует устанавливать мощный проточный водонагреватель на весь дом? Самое удачное место – возле коллекторной группы, там где идет разводка всей сантехники.

Для этого в конце коллектора придется установить тройник. Монтируете его на трубу ГВС и ХВС.

К этому же месту с щитовой должен приходить и кабель. Хотя как мы рассматривали ранее, ноль иногда бывает и не нужен, кабель лучше протянуть пятижильный (для 3-х фазного прибора) ВВГнг-Ls 5*4мм2 или ВВГнг-Ls 5*6мм2.

Пустая незадействованная жила будет резервной, что называется на всякий случай.

Для разметки точек крепежа во многих комплектах идет специальный шаблон. Если его нет, воспользуйтесь линейкой.

Ошибка №6 При этом соблюдайте минимальные расстояния до ближайших объектов.

Особенно это касается нижней кромки. Оставите мало места, в дальнейшем столкнетесь с проблемой подключения нижней подводки.

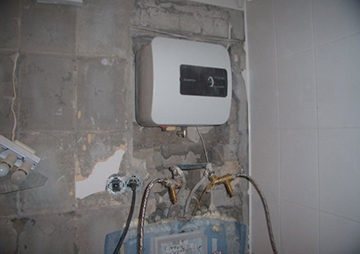

После монтажа корпуса подгоняете трубки и фитинги от коллектора до вентилей на проточнике

Не важно, что это будет – медь или дешевый полипропилен

После примерки и подгонки обжимаете и спаиваете все фитинги.

Когда не хотите заморачиваться с паяльником или прессом, можно обойтись гибкой подводкой.

Это самый недорогой и быстрый вариант подключения проточника. Таким способом можно подсоединиться практически в любом месте.

Делаете на основных трубах отвод через Т-образный тройник и соединяете прибор армированными гибкими шлангами.

Достоинства и недостатки различных видов

Накопительный водонагреватель представляет собой объемный бак, аккумулирующий запас воды с монтированными ТЭНами и простой схемой управления с термостатической головкой и термореле.

Основное его достоинство в неприхотливости и долговечности. Всегда есть запас воды уже разогретой до температуры 55-75 градусов. Потребление электричества умеренное и все равно оптимальная мощность бытового водонагревателя колеблется в пределах 1,5-3,5 кВт, соизмеримо с другим мощным бытовым оборудованием.

Проточные водонагреватели хороши своими компактными размерами. Их устанавливают в любом удобном месте неподалеку от ввода водопровода. Нагреватель успевает прогреть поток воды без подготовки, так что потребителя не будет ограничивать фиксированный объем. Идеальный вариант для нерегулярного использования, например, если централизованная система ГВС дает сбой или отключается для проведения профилактических работ, достаточно переключиться на проточный водонагреватель и продолжить поливаться горячей водой комфортной температуры.

Второй аспект – это ограничение напора для нормального прогрева воды. Любой нагреватель проточного типа при заданном нормальном давлении и напоре способен поднять температуру воды на определенное количество градусов, например на 25°С. В летний период при температуре холодной воды 15°С прибавление еще 25°С дает вполне комфортную теплую воду +40°С.

Если же дело касается зимнего периода, когда холодная вода – это максимум +5, то даже при максимальной нагрузке на нагреватель на выходе получится совсем не комфортные 30°С. Придется снижать напор и довольствоваться меньшей струей в раковине или душе.

Установка проточного водонагревателя

В целом схема подключения проточного водонагревателя аналогична схеме подключения накопительного, хотя и имеет несколько существенных отличий.

Подключение к электросети

Несмотря на то, что подключение прибора к электросети выполняется в последнюю очередь, мы поговорим о ней в самом начале. В отличие от накопительных приборов, которые могут быть включены в общую электрическую сеть, проточные водонагреватели требуют отдельной линии с защитным автоматом. В связи с этим большинство приборов даже не оснащены электрической вилкой. Так что если такая линия не проведена к месту установки, её следует проложить до начала работ по монтажу прибора.

Проточный водонагреватель обязательно должен быть заземлён.

Крепление на стену

Поскольку проточные водонагреватели существенно меньше по размеру, чем накопительные и, обладают меньшим весом, вешать их допускается на любую, даже не несущую стену. При их монтаже не обязательно использовать мощные анкера, а достаточно будет обойтись обычными дюбель-гвоздями со специальными наконечниками.

Подключение к водопроводу

Подключение проточного водонагревателя к водопроводу осуществляется так же, как и подключение накопительного. Редуктор давления, а также предохранительный клапан в данном случае не понадобятся.

После подключения к водопроводу всю систему нужно протестировать на наличие течей. Делается это так же, как и в случае с накопительным нагревателем, но кран горячей воды во время проверки не закрывают.

В заключении скажем, что использовать проточный водонагреватель при слабом напоре категорически не рекомендуется, поскольку это грозит перегревом тенов и выходу прибора из строя или даже более серьёзным последствиям.

Выбор места

Прежде всего, для работы проточного водонагревателя нужна достаточная мощность. Они имеют мощность от 1 до 27 кВт, и обычно требуется установка новой сети и подключение к электрощиту. В квартирах чаще всего используются однофазные безнапорные проточные приборы, мощность которых составляет до 4-6 кВт.

Если у вас в квартире постоянно нет теплой воды, то следует выбрать модель помощнее, желательно напорного типа или рассмотреть вариант покупки бака накопительного типа.

Следует сказать, что маломощные проточные водонагреватели обычно имеют одну фазу, а приборы с мощностью от 11 кВт — трёхфазные. Если ваше жилье имеет только одну фазу, то и прибор вы можете устанавливать только однофазный.

Конечно, они не способны дать такой напор горячей воды, который даёт централизованное снабжение горячей водой или напорный водонагреватель. Но и того потока нагретой воды, которым обеспечит вас безнапорный вид, вполне достаточно, чтобы помыться.

• на него не должны попадать брызги от душа. Приборы, имеющие маркировку IP 24 и IP 25, защищены от попадания воды, но и их нежелательно ставить в местах заливания;
• доступ к управлению, регулировке;
• удобство пользования душем (краном), к которому идёт подключение;
• удобство подключения к центральному водоснабжению;
• прочность стены, к которой будут крепить прибор. Обычно вес таких нагревателей воды невелик, но стена должна обеспечить его надёжное крепление. Кирпичные, бетонные, деревянные стены обычно не вызывают сомнений, а вот гипсокартон может не подойти;
• ровность стены. На слишком кривых поверхностях иногда сложно правильно установить прибор.

Проточные водонагреватели бываю газовые и электрические. В основном используются электрические приборы, так как для газового необходимо, чтобы проектом была предусмотрена газовая колонка и наличие газопровода, а также установка должна быть согласована со службой горгаза.
