Регулировочный кран для отопления: как не ошибиться с выбором?

Предназначение. Характеристика

С помощью кранов обеспечивается эффективная работа водопроводов. Система отопления не может работать без этих устройств, а в некоторых ситуациях ее использование без них становится просто опасным.

Функции

Когда стояк дает течь, именно запорная арматура перекрывает воду, что дает возможность сделать ремонт и при этом не останавливать всю систему

Важной функцией также будет управление теплоотдачей батареи

Минимальный набор для нормального функционирования обычной системы отопления состоит из нескольких видов запорной и регулирующей арматуры. При соединении к радиатору монтируются запорные шаровые краны на трубы подачи, на отвод и на байпас. На подачу устанавливается механизм для регулировки напора теплоносителя. Сам радиатор должен быть оснащен краном Маевского, чтобы стравливать воздух. Как видим, количество таких изделий существенное и это отнюдь не избыточный вариант.

Вся вместе указанная система позволяет:

• отключать радиатор без перекрытия всего контура для ремонта, замены, обслуживания;
• направлять весь носитель тепла через отопитель при отключенном байпасе;
• управлять мощностью напора через радиатор для снижения или повышения температуры;
• спускать воду, стравливать воздух;
• осуществлять защиту системы от гидравлических ударов, поломок;
• регулировать эффективность и уровень теплоснабжения, что экономит расходы на отопление.

Требования

Критериями видового разнообразия кранов, размещаемых на радиаторах отопления, являются: конструкция, принцип действия и материал

Важно знать, что механизмы такого типа разделяются на запорную и регулирующую арматуру. Какие лучше краны ставить? Нужно учитывать, что они имеют достаточно сложное устройство и должны отвечать ряду требований, чтобы функционировать в непростых условиях

Стандартные требования:

• температура теплоносителя до 200°С;
• должны выдерживать давление в 16–40 Бар;
• высокая коррозионная стойкость;
• стойкость к механическим нагрузкам.

Зачем на радиаторах краны

Каждый отопительный прибор – это отдельный элемент системы, нуждающийся в настройке и периодическом обслуживании. Если же управлять расходом теплоносителя через батареи в зависимости от потребности в тепле, то можно добиться хороших результатов в плане экономии энергоносителей. То есть, радиаторные вентили и краны для отопления призваны решать такие задачи:

1. Полное отсечение отопительного прибора от системы.
2. Ограничение протока теплоносителя через батарею.
3. Изменение расхода теплоносителя в зависимости от внешних условий.
4. Спуск воздуха из радиатора и трубопроводной сети.

Есть масса ситуаций, при которых без отключения батареи обойтись сложно. К примеру, исправно работающее централизованное отопление посреди весны, когда на улице уже тепло, а в квартире просто жарко. Другой случай – необходимость снятия отопительного прибора с целью замены, промывки или ремонта. При отсутствии запорной арматуры осуществить любое действие с радиатором становится проблематичным.

Вентили ставят и на батареи в стиле ретро

Ограничение протекающего теплоносителя осуществляется с целью балансировки индивидуального отопления в частном доме или квартире

Неважно, какой тип системы отопления у вас используется, без балансировки с помощью вентилей первые батареи всегда получат большее количество воды, чем последние. Ограничить расход теплоносителя в начале сети и тем самым уравнять все приборы между собой – это задача регулирующей радиаторной арматуры. Автоматическое управление расходом поступающего теплоносителя – это способ сэкономить энергоносители, используемые для обогрева дома

Если каждый кран на батарее отопления станет поддерживать установленную температуру воздуха в помещении, управляя течением воды через радиатор, то в целом система израсходует лишь необходимое количество тепла, не больше. А это немалая экономия

Автоматическое управление расходом поступающего теплоносителя – это способ сэкономить энергоносители, используемые для обогрева дома. Если каждый кран на батарее отопления станет поддерживать установленную температуру воздуха в помещении, управляя течением воды через радиатор, то в целом система израсходует лишь необходимое количество тепла, не больше. А это немалая экономия.

Ну и проблема выпуска воздуха при заполнении системы или в период эксплуатации тоже решается за счет специальных воздушных кранов, устанавливаемых на все современные радиаторы. Ниже предлагается перечень разновидностей запорно-регулировочной арматуры, перечисленной в том же порядке, что и решаемые ею задачи:

1. Полуоборотные шаровые краны в прямом и угловом исполнении. Изготавливаются из латуни, бронзы или полипропилена с металлической вставкой.
2. Балансировочные вентили для радиаторов – прямые и угловые.
3. Вентили регулировочные с термоголовками (термостатические клапаны).
4. Спускные воздушные краны – автоматические и ручные.

Теперь следует рассмотреть подробно, какие краны лучше ставить на радиаторы в различных условиях и обстоятельствах. Некоторые варианты наглядно показаны на видео:

Watch this video on YouTube

Элеваторный узел

элеваторного узла системы отопления

При меньшем данном параметре рекомендуется использовать современные пробковые вентили, такие как на фото, поскольку задвижки имеют серьезные недостатки:

• необходимо периодически набивать сальник, даже в том случае, когда задвижкой не пользуются, так как набивка, контактируя с водой, постепенно разрушается;
• через незначительный период времени щечки начинают зарастать отложениями. Если задвижка простоит несколько лет без использования, ее невозможно будет полностью закрыть;
• в случае возникновения аварийных ситуаций каждая секунда может оказаться решающей. Если для перекрытия пробкового вентиля потребуется буквально мгновение, то вращать штурвал задвижки придется продолжительное время, даже когда она полностью исправна.

Следует отметить, что пробковые вентили, представляющие собой шар, имеющий канал для воды, окруженный пластиковой оболочкой отличаются:

• практичностью;
• долговечностью;
• надежным удержанием жидкости;
• отсутствием потребности в обслуживании.

У них есть существенные недостатки конструкционного решения:

Гидроудары

Виды и конструкции

В зависимости от конструкции механизма закрывания данная угловая арматура бывает:

Шаровой — обладающая запором в виде шара со сквозным отверстием. Если шар в полости корпуса разворачивается отверстием перпендикулярно оси потока, то течение среды прекращается. Герметичность изделия в закрытом состоянии обеспечивается за счёт эластичных колец, зафиксированных на сёдлах и хорошо прилегающих к шару. Могут иметь внутреннюю или наружную резьбу. Схему устройства шарового крана BUGATTI итальянского производства можно посмотреть на фото 1.

Одной из разновидностей шаровой угловой арматуры является кран-американка. Они объединяют в себе стандартное изделие с шаровым затвором и быстроразьёмный тип стыковки, представляющий собой конструкцию из двух штуцеров, разделённых одной прокладкой. Для фиксации соединения в них используется шестигранная накидная гайка из латуни.

Фото крана — американки

• Конусной — с запирающим элементом, выполненном в форме усечённого конуса. Такие устройства работают более плавно, чем шаровые изделия.
• Вентильной. В конструкцию крана этого типа входит затвор в виде эластичной прокладки и червячный механизм, который прижимает шток и запирающий элемент к седлу с отверстием. В результате прокладка перекроет проход. Вращая ручку — маховик можно опять привести в движение шток, который приподнимет затвор и откроет проходное отверстие. Плюсом установки вентиля в трубопроводных системах является его ремонтопригодность и возможность использования не только для перекрытия прохода, а и для регулировки напора. К недостаткам подобных изделий можно отнести — быстрый износ подвижной прокладки.

Радиаторной. Изделия предназначены для ручной регулировки силы потока теплоносителя, поступающего в радиаторы. В своей группе подразделяются на:

1. балансировочные(регулировочные) вентили. В системах отопления обычно ставятся на обратную подводку к радиатору, на подающую — желательно установить шаровый кран;
2. термостатические модели (с термоголовкой). В основе принципа его работы лежит температурное расширение сред. Основным элементом устройства является сильфон, заполненный веществом с большим коэффициентом расширения в жидком или твёрдом состоянии. С клапаном сильфон связан с помощью штока. При нагреве термоголовки происходит удлинение сильфона. Он оказывает воздействие через шток на затвор, который и перекрывает поток. При охлаждении сифон укорачивает и открывает проходное отверстие;
3. устройства с терморегулятором, позволяющим выполнять контроль за расходом теплоносителя.

Фото терморегулирующего крана в разрезе:

Кран Маевского: принцип работы

Устройство имеет множество видов, которые различаются друг от друга конструкцией и способом применения.

Рассмотрим причины, по которым возникают воздушные пробки в отопительной системе:

• когда делается монтаж новой отопительной системы;
• когда устанавливаются новые батареи отопления;
• когда вода сливается из системы, и производятся ремонтные работы;
• в случае негерметичности контура;
• если присутствуют процессы коррозии.

Для производства автоматического крана Маевского используется латунный материал, который по всем показателям устойчив к появлению ржавчины. Устройство имеет корпус с игольчатым клапаном конусного типа. С помощью запорного винта, который устанавливается снаружи, можно управлять клапаном. В закрытом положении клапан не пропускает теплоноситель, стоит только повернуть винт, и система избавится от лишнего накопленного воздуха.

Краны изготавливаются с разным сечением наружной резьбы, что позволяет выбрать требуемый именно вам вариант. Чтобы настроить такой кран, используют отвертку или разводной ключ. Самостоятельно, если вы не мастер и ничего не смыслите в этом деле, производить регулировку специалисты не советуют.

Что такое кран Маевского

Если сделать чертеж этого изделия в разрезе, то наглядно можно увидеть все детали, из которых состоит популярный кран. Это:

• термостатический элемент;
• термостатический клапан;
• шкала настройки;
• чувствительный элемент, для которого жидкость служит рабочей средой;
• разъемное соединение;
• шток;
• золотник;
• компенсационный механизм;
• накидная гайка;
• кольцо, которое фиксирует заданную температуру.

Принцип работы будет одинаковым практически во всех моделях, а вот воздухоотводчик может при этом иметь разную конфигурацию.

Разновидности конструкции

Воздухоотводчиков есть несколько видов:

1. Устройство ручного типа, с которым очень просто обращаться. В случае неравномерного прогрева батареи, кран приоткрывается специальным ключом, чтобы вышел из системы весь лишний воздух. После этого его таким же способом закрывают.
2. Кран автоматический. Вручную с ним справиться не получится. Изготовлен он из латуни, имеет цилиндрическую форму. Вместо игольчатого клапана в нем есть поплавок из пластмассы. В случае образования воздушной пробки механизм начинает самостоятельно двигаться, что позволяет устройству открыться и избавиться от нее.
3. Устройство со встроенным предохранительным механизмом отличается от двух предыдущих вариантов спуском воздуха. Механизм отвечает за напор давления. Если показатель выше всех допустимых параметров, то клапан срабатывает и освобождает батарею от лишнего воздуха принудительно. Такой кран рекомендуется устанавливать на полипропиленовых или металлопластиковых трубопроводах.

С этим читают

• Кран маевского: принцип работы, инструкция по установке
• Как выпустить воздух из батареи отопления: правильно удаляем воздушные пробки
• Разбираемся, как подключить батарею отопления в квартире
• Установка радиаторов отопления своими руками: инструкция для квартиры
• Принцип работы и монтаж трехходового крана
• Устройство водопроводного крана
• Какое устройство шарового крана для системы водопровода?
• Как снять кран-буксу со смесителя
• Как поменять кран на газовой трубе. правила установки и подключения газовой плиты. виды шаровых газовых кранов
• Байпас: что это такое и как его установить?

Классификация

Угловые краны для отопительных приборов можно условно разделить на категории по трем признакам.

Тип запорной арматуры

Этот параметр имеет прямое отношение к функциональности крана.

В продаже можно встретить изделия трех типов:

1. Шаровый кран. У него всего два рабочих положения — «открыт» и «закрыт». Для регулировки проходимости шаровые краны не предназначены.

Прямой и угловой шаровые краны.

1. Дроссель, предназначенный для ручной регулировки теплоотдачи.
2. Термостатический клапан, позволяющий с помощью термоголовки выставить определенный температурный режим в помещении и поддерживать его автоматически.

Материал

Резьбовые угловые краны изготавливаются из латуни — стойкого к коррозии и агрессивным средам металла, не образующего гальваническую пару ни с одним из применяющихся при монтаже систем отопления материалов. В большинстве случаев они снабжаются декоративным хромоникелевым покрытием: латунь склонна темнеть при длительном контакте с влагой.

Наряду с цельнометаллическим, в продаже можно встретить радиаторный полипропиленовый угловой кран с соединительной муфтой для труб под сварку. Как несложно догадаться, он предназначен для монтажа с полипропиленовой подводкой и позволяет обойтись без дополнительных фитингов — переходников.

Быстроразъемные соединения

Опционально интересующие нас изделия могут снабжаться быстроразъемным соединением с прокладкой и накидной гайкой — так называемой американкой. Она повсеместно используется с алюминиевыми и биметаллическими радиаторами и позволяет уменьшить время демонтажа отопительного прибора до 30 — 40 секунд.

Американка позволяет сделать соединение быстроразъемным.

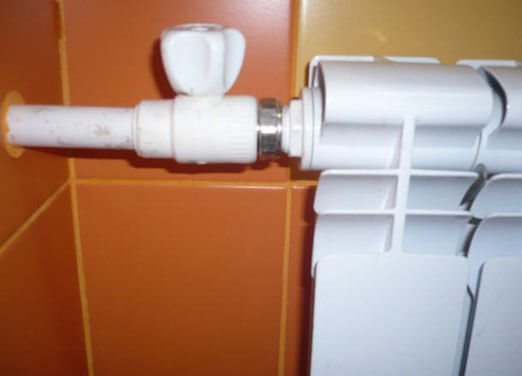

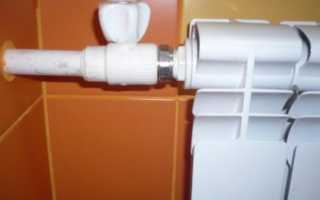

На фото — радиаторный угловой кран с американкой под ПП.

Виды кранов для батарей

Для установки на батарее предназначаются

:

• запорная арматура для радиаторов (шаровые краны полуоборотные);
• воздушные спускные клапаны (ручной кран Маевского, автоматические воздухоотводчики);
• балансировочные вентили для радиаторов;
• регулировочные вентили, оснащенные термоголовками (клапаны термостатические);
• краны для слива теплоносителя.

Чтобы определиться, какие краны ставить на радиаторы отопления, необходимо разобраться в принципах действия и предназначении каждого устройства.

Кран Маевского

Это ручной воздушный клапан для радиатора отопления, который позволяет удалять воздушные пробки из батарей. Вместо механического крана Маевского допускается установка автоматического воздухоотводчика, но эти изделия выглядят не так эстетично.

Кран Маевского состоит из полимерного корпуса, в который впаяна шайба с резьбой в сквозном конусообразном отверстии. С внешней стороны в шайбу ввинчивается конус соответствующих размеров, также оснащенный резьбой. Для вкручивания и выкручивания конуса предусмотрено углубление под отвертку или специальный ключ, который входит в комплектацию изделия.

Схематичное изображение крана Маевского

Также на корпусе имеется пластиковая шайба с отверстием, через которое и стравливается воздух. Для этого требуется вставить отвертку или ключ в углубление и повернуть конус на один оборот. Когда из отверстия начинает течь вода, запорный конус ввинчивают до упора обратно.

Важно! Рекомендуется устанавливать клапан с углублением под отвертку, так как ключ может затеряться. Ни в коем случае нельзя вывинчивать запорный конус полностью – давление в системе не даст установить его обратно

Шаровые краны: виды и параметры

При монтаже каждого радиатора желательно поставить два шаровых крана или шаровой на подачу и регулировочный – на обратку. Шаровые краны – это запорная арматура, позволяющая перекрывать поток теплоносителя и демонтировать радиаторы без слива теплоносителя из всей системы.

Устройство шарового крана

Ключевым элементом устройства является стальной шар с отверстием для прохода теплоносителя. Шар закреплен на штоке, и при повороте рукоятки на 90 градусов он разворачивается и полностью перекрывает поток среды.

Шаровые краны различаются

:

• по материалу изготовления корпуса (латунь, силумин, полипропилен);
• по конструкции (прямой и угловой);
• по пропускной способности (у полнопроходных отверстие в шаре практически совпадает с диаметром трубы, у стандартных – составляет 70-80% от этого показателя).

Рассматривая, какие краны лучше ставить на радиаторы, предпочтение стоит отдать полнопроходным, так как они не уменьшают проходимость системы и не снижают теплоотдачу приборов отопления.

Вентили с термоголовками

Термостатический вентиль для радиатора отопления дает возможность управлять температурой в помещении. В зависимости от модели, настройка термоголовки на определенную температуру выполняется вручную или работа клапана гибко регулируется автоматическим устройством. Под воздействием термоголовки смещается шток вентиля, изменяя его проходное сечение.

Вентиль с термоголовкой

Если установленный термоклапан не имеет функции блокировки потока теплоносителя, дополнительно требуется смонтировать запорный кран, чтобы полноценно обслуживать батарею.

Краны промывочные

Промывочный кран на радиатор предназначен для слива теплоносителя в процессе промывки системы. В конструкцию сварного промывочного крана входит металлический корпус, резиновая прокладка и длинный шток. Чтобы открыть такой кран, используется газовый ключ или пассатижи.

Данное устройство имеет существенный недостаток – резиновая прокладка легко разрушается при эксплуатации крана, что приводит к аварийной ситуации. Вместо сварного промывочника на радиатор рекомендуется поставить радиаторную пробку либо переходник с пробковым вентилем.

Балансировочный вентиль

Вентиль балансировочный для отопления дает возможность отрегулировать температурный режим работы отопительных контуров. Если радиатор не снабжен термостатическим вентилем, используют механический клапан настроечный, у которого вручную задают диаметр проходного сечения, исходя из показаний давления в трубопроводе на отрезках до и после крана.

В системах с корректировкой температуры батарей при помощи термостатических вентилей, автоматический регулировочный кран отвечает за балансировку давления. Балансировочный регулирующий кран монтируют на трубу обратки.

Элеваторный узел

В многоквартирных домах на входе и выходе из элеваторного узла системы отопления. как правило, монтируют задвижки. В их корпусе имеется два кольца из устойчивой к коррозии стали, которые опоясывают проход для теплоносителя (зеркала). Еще пара зеркал располагается на поверхности задвижки – ее подвижной части.

Когда заслонка находится в нижнем положении и опускается, она перекрывает движение воды, а вот, если она переходит в верхнее расположение, то выходит за пределы циркулирующего потока. Для закрытия задвижки потребителю нужно вращать штурвал, который приводит в движение шток, имеющий винтовую нарезку. Обеспечить герметичность поможет сальник, набитый вокруг штока. Для отопления и горячей воды изделие должно быть графитовым. Данному устройству нет альтернативы при диаметре трубы от 50 миллиметров. Необходимо определить, какие лучше краны для радиаторов отопления.

При меньшем данном параметре рекомендуется использовать современные пробковые вентили, такие как на фото, поскольку задвижки имеют серьезные недостатки:

• необходимо периодически набивать сальник, даже в том случае, когда задвижкой не пользуются, так как набивка, контактируя с водой, постепенно разрушается;
• через незначительный период времени щечки начинают зарастать отложениями. Если задвижка простоит несколько лет без использования, ее невозможно будет полностью закрыть;
• в случае возникновения аварийных ситуаций каждая секунда может оказаться решающей. Если для перекрытия пробкового вентиля потребуется буквально мгновение, то вращать штурвал задвижки придется продолжительное время, даже когда она полностью исправна.

Следует отметить, что пробковые вентили, представляющие собой шар, имеющий канал для воды, окруженный пластиковой оболочкой отличаются:

• практичностью;
• долговечностью;
• надежным удержанием жидкости;
• отсутствием потребности в обслуживании.

Специалисты-сантехники не рекомендуют приобретать и устанавливать винтовой вентиль на батарею отопления или такие же изделия любого другого типа.

У них есть существенные недостатки конструкционного решения:

• сальник потребуется набивать периодически, если нет желания мириться с постоянной течью по штоку. Когда заменить вентиль или набить сальник сложно, то для устранения протечки вентиль нужно открыть до отказа с небольшим усилием. Течь прекратится благодаря тому, что резьба на штоке прижмет сальник:
• резиновые прокладки для элементов отопительных конструкций имеют ограниченный срок годности. Вентиль для радиатора отопления с плоскими латунными клапанами по истечению определенного времени не держат воду по причине появления отложений на клапане и седле. Эти же запорные элементы с клиновидными клапанами из латуни после закрытия их с усилием часто заклинивает в седле;
• все винтовые вентили устанавливают только по ходу воды. Для ориентировки на корпусе многих изделий изображают указатель – стрелку. Монтаж вентиля против водяного притока непременно завершится тем, что клапан оторвет и тогда воду перекроет намертво.

С работой клапана связана еще одна нежелательная перспектива – возможность гидроудара, если вентиль не полностью закрыт и в потоке воды возникает турбулентность, периодически перекрывающая седло. Гидроудары

– это кратковременные скачки давления, в результате которых разрушаются самые слабые участки отопительного контура.

Особенности монтажа

Шаровые краны на батареи отопления чаще всего устанавливаются на обратную систему. Клапаны монтируют на одну или несколько батарей, если сумма показателей теплоотдачи составляет более 50% от общего значения. Остальные приборы оборудуют вентилем на трубе подаче и шаровым.

«Американка» всегда снабжена одной или двумя накидными гайками. Такой способ монтажа значительно проще, чем муфтовое соединение. Для полипропиленовых труб шаровые краны из металла монтируются при помощи специальных муфт. Резьбы обязательно должны уплотняться. Краны Маевского зачастую укомплектованы уплотнителем. Поэтому в дополнительной герметизации не нуждаются.

Итак, мы выяснили типы и отличия запорной арматуры.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Монтаж

Место клапанов с термоголовками – на подающем трубопроводе. Регулировочные краны не нуждаются в подмотке кабалкой, применяется паста «Унипак». Резиновые прокладки плотно прилегают к месту соединения, обеспечивая полную герметичность. При наличии дефекта на краях крана протечка воды неизбежна.

В то время как их шаровые собратья отвечают только за безопасность и способны моментально перекрыть воду во время аварии, назначение регулирующих кранов с термоголовкой – экономить энергию и обеспечивать комфорт. В холодные зимние вечера, в унылые осенние дни, в теплые весенние деньки дома будет тепло и уютно, а цифры в счетах за отопление приятно удивят.

Преимущества и недостатки

У данного вида арматуры есть свои плюсы и минусы.

К достоинствам радиаторного запорного, а также запорно-регулирующего устройства относят:

• отсечение движения потока в данную батарею, что позволяет демонтировать её, отремонтировать и вновь установить на место без слива содержимого из трубопровода;
• отключение радиатора и направление потока теплоносителя в его обход по байпасу, что дает возможность снимать батарею, не останавливая работу всей отопительной системы в доме;
• спуск воды из конкретного отопителя, стравливание из него воздуха;
• регулировка количества тепла, поступающего к обогревателю.

Особенности теплоотдачи радиаторов и способы ее изменения

При попытках регулировки отопления в многоквартирном доме необходимо в первую очередь уяснить, по какой схеме подключены батареи, насколько эффективно они отдают тепло и в каком состоянии находятся. Выделяют одно- и двухстороннее присоединение труб. Из иллюстрации понятно, что односторонний вариант – это подключение входной и выходной трубы с одной стороны радиатора, двухсторонний – с разных. Эффективность отдачи тепла при этом зависит от того, где расположена подающая и отводящая труба. Это связано с большей плотностью холодной жидкости (при разнице в 2…10 градусов различие небольшое, но принципиальное) и ее большим удельным весом. Таким образом, остывший теплоноситель автоматически опускается в нижнюю часть радиатора. Если нагретая жидкость подается снизу, ей сложно вытеснить холодную в верхнюю часть отопительного прибора. В результате эффективность отопления падает.

Таким образом, наиболее рациональный вариант для «проходных» радиаторов – подключение подводящей трубы к верхней части радиатора, отводящей – к нижней с противоположной стороны. Замыкающая рабочую «цепочку» (то есть ряд параллельно соединенных радиаторов) батарея может подсоединяться по принципу «сверху- внизу по той же стороне».

Если, несмотря на правильный тип подключения, радиаторы дают недостаточно тепла, необходимо выяснить температуру теплоносителя. Это можно сделать с помощью данных счетчика тепла (если он установлен и имеет такую функцию) или термометра. Также может помочь анализ с помощью тепловизора (данный метод удобен и для проверки зашлакованности радиаторов – по изменению цвета понятно, какие секции работают, какие – нет).

Согласно стандартам, нагрев теплоносителя зависит от наружной температуры и определяется по входящему в дом трубопроводу.

Интересно: самостоятельно определить, действительно ли нагрев радиаторов достаточен для создания комфортного температурного режима в помещении, можно с помощью простых расчетов. Для это можно воспользоваться данными, приведенными ниже.

Если температура теплоносителя достаточна, но радиаторы отдают слишком мало тепла – их придется менять. Если теплоотдача равномерная, но слишком низка температура подаваемой жидкости – ничего не поделать, придется разбираться с коммунальщиками или устраивать дополнительное отопление.

Арматура для радиаторов отопления

На рынке представлен большой ассортимент подобных элементов. На радиаторы отопления устанавливаются:

• радиаторные краны;
• термоголовки;
• краны Маевского.

Радиаторный кран — арматура для плавной и равномерной подачи теплоносителя в радиатор системы отопления. Он защищает от внезапных перепадов давления. Существуют угловые и прямые радиаторные краны. Подбираются с учётом конструктивных особенностей установки.

Простой радиаторный вентиль

За счёт плавной регулировки можно установить необходимый уровень подачи теплоносителя с учётом требуемого температурного режима в помещении. Двойная изоляция обеспечивает защиту и делает процесс регулировки более точным.

Термоголовка

Состоит из:

• корпуса;
• сильфона;
• штока;
• толкателя;
• возвратной пружины.

Регулирующая головка для радиатора

Принцип работы заключается в воздействии комнатного воздуха на сильфон, расположенный в закрытом пространстве. Наполнитель расширяется, сильфон становится больше и через шток с толкателем он воздействует на штифт термостатического клапана. Внутри последнего, шток с золотником опускается вниз, снижая пропускную способность. Так происходит ограничение подачи теплоносителя.

Кран Маевского

Данная радиаторная арматура редназначена для выпуска воздуха из радиатора. Другими словами, помогает снизить давление в системе отопления. Выпускается в нескольких вариациях. Существуют также автоматические. Применимы в:

• многоквартирных домах;
• многоэтажках;
• административных зданиях;
• системах жилых кварталов;
• производственных помещениях;
• офисных зданиях.

Состоит из металлического корпуса с маленьким отверстием, пластиковой внутренней обоймы. Внутри неё имеется резьба и зажимной болт. В обойме выполнено отверстие для выпуска теплоносителя. Обойма способна вращаться на 360 град.

Виды

Такие изделия бывают разных типов. Чтобы разобраться, какие краны для радиаторов отопления лучше поставить в вашем случае, следует изучить их основные свойства и сферы применения.

Регулировочный

Регулирующий кран для радиатора отопления может быть угловым и прямым. Применяется для контроля расхода теплоносителя вручную, дает возможность предупредить протечку.

Имеет свои преимущества:

• при заполнении системы отсутствует гидравлический удар;
• позволяет снять батарею без полного отключения системы;
• обладает высокой герметичностью, имеет эстетичный внешний вид и отличные гидродинамические свойства. Но стоит помнить, что такое изделие не позволяет точно настроить теплоотдачу, поскольку температурная шкала у него отсутствует.

С термоголовкой

На термоголовке есть кольцо, ограничивающее или блокирующее повышение температуры. Чувствительный элемент, находящийся внутри нее, при тепловых колебаниях повышает или понижает силу водяного потока в отопительной системе.

Термоголовки бывают двух видов:

• с ручной регулировкой: поворачиваются вручную;
• с автоматической регулировкой: снабжены сильфоном с жидкостью, изменяющей при нагревании объем и давящей на шток.

У таких изделий тоже есть свои плюсы:

• удобство использования, ведь они позволяют самостоятельно регулировать температуру;
• экономичность: кран дает возможность снизить расход топлива благодаря ограничению повышения температуры;
• наличие режима защиты от промерзания.

С терморегулятором

Терморегулятор устанавливается в специальное отверстие перед радиатором. Позволяет регулировать поступление воды благодаря крану, смонтированному перед терморегулятором.

Для регулировки температуры можно использовать:

• шаровую запорную арматуру: такие краны не слишком подходят для радиаторов отопления, поскольку имеет лишь два режима: закрытый и открытый;
• конусный вентиль: более оптимален благодаря наличию промежуточного положения, но за ним нужно постоянно следить и возвращать в исходное состояние;
• автоматический регулятор: наиболее надежный и удобный.

Когда в комнате изменяется температура воздуха, содержимое терморегулятора крана расширяется или сужается, что приводит к понижению или повышению теплоотдачи. Это дает возможность экономить горючее, устанавливать определенную температуру.

Но есть у такой системы и минусы: оборудование подбирается строго индивидуально, а на однотрубных системах нужен байпас.

Кран Маевского

Нужен для сброса воздуха из радиаторов отопления, образующего пробку. Такое устройство надежное, крайне редко требуется его ремонтировать или заменять. Оно снабжено резьбой, благодаря которой производится его монтаж в пробку батареи.

В современных моделях шток проворачивают отверткой. Но есть экземпляры, закрывающиеся и открывающиеся специальным ключом. Желательно отказаться от их приобретения, поскольку ключ легко потерять.

При приобретении крана Маевского нужно убедиться в том, что шток полностью не выкручивается. Если это произойдет при промывке радиатора, вернуть деталь на место не получится, и тогда потребуется отключить стояк полностью.

Шаровые краны

Вентили относятся к дешевым, но одновременно малоэффективным регулирующим устройствам. На входе в радиатор нередко устанавливают шаровые краны, с помощью которых регулируют поток воды.

Но у этого оборудования имеется и иной функционал – запорная арматура. Вентили используют для полного отключения поступления теплоносителя в системе. Например, в случае протечки отопительного прибора шаровые краны, расположенные на входе и выходе из радиатора, позволяют производить ремонт без остановки теплоснабжения и слива жидкости.

Шаровыми кранами регулировка батарей отопления в квартире не производится. У них всего два положения – полностью закрыто и открыто. Промежуточное расположение приносит только вред.

Дело в том, что внутри такого крана имеется шарик с дыркой, которому в штатном положении ничего не угрожает, но во всех других ситуациях твердые частицы, присутствующие в теплоносителе, его стачивают и от него откалываются кусочки. В итоге кран не будет герметичным и в положении «закрыто» вода продолжит поступать в батарею, что чревато большими неприятностями в случае протечки прибора.

Если кто-то из владельцев недвижимости все решил сделать управление батареями отопления с использованием шаровых кранов, необходимо помнить, что их следует установить правильно.

Данный способ обычно используют в многоквартирных домах. Если разводка однотрубная вертикальная, тогда труба с горячей водой заходит в комнату через потолок и к ней подключают радиатор (прочитайте: «Правильная регулировка батарей отопления в квартире – комфорт в доме и экономия средств»). Трубопровод отходит от второго входа в прибор и через пол направляется в нижерасположенное помещение.

В этом случае необходимо правильно смонтировать краны, поскольку установка байпаса является обязательной. Обходная труба нужна для того, чтобы при закрытии потока жидкости на радиатор, в общедомовой системе продолжал циркулировать теплоноситель.

В некоторых ситуациях кран располагают на байпасе, чтобы менять количество проходящей через него воды и тем самым корректировать теплоотдачу батареи. Для обеспечения большей надежности отопительной системы устанавливают не менее трех кранов: два будут отсекающими на радиаторе и функционировать в штатном режиме, а третий – станет регулирующим.

Но тут нужно не забывать, в каком положении находятся устройства. Иначе можно полностью заблокировать стояк и не удастся избежать как холода в квартире, как и неприятных разборок с соседями и представителями управляющей компанией.

Использование батарей отопления в частном доме

Отопительные котлы, установленные в частных домах, обычно оборудованы программируемой автоматикой и набором метеозависимых датчиков. В связи с этим, устанавливать отдельные краны для алюминиевых радиаторов отопления на каждом приборе нет необходимости.

Достаточной мерой в данном случае будет установка одного вентиля на подающей трубе в верхней точке контура и запорного вентиля на каждом устройстве. Такая система целесообразна с точки зрения экономии, поскольку клапаны стоят намного дороже вентилей. К тому же, программируемое управление котлом позволяет добиться аналогичного эффекта.

Балансировочный вентиль

Вентиль для регулировки отопления по конструкции отличается от обычного шарового тем, что может плавно перекрывать проходное сечение за несколько оборотов. Причем после балансировки положение вентиля можно зафиксировать, дабы никто случайно не нарушил настройки. Данный вид регулировочных кранов ставится на выходе из радиатора, как показано на схеме:

Здесь показано присоединение к двухтрубной горизонтальной системе, наиболее распространенной в частных домах и квартирах с индивидуальным отоплением. Кстати сказать, принцип монтажа арматуры при однотрубной схеме остается таким же. На подающей подводке ставится обычный шаровой, а на обратной – регулировочный кран. В том случае, когда в двухэтажном доме имеет место система с вертикальными стояками, то схема монтажа сопутствующей арматуры выглядит так:

Принцип подбора изделий – такой же, как в предыдущем разделе. Прямое или угловое исполнение принимается в зависимости от компоновки оборудования и трубопроводов, так же важно при сборке использовать американки. Особое внимание обращайте на качество литья и толщину латунных стенок арматуры. Если у вас проложены сети из полипропиленовых труб, не спешите покупать ППР-краны, лучше поставить переходники и надежные металлические изделия.

Совет. Балансировочные вентили ставятся на все радиаторы, кроме самого последнего, находящегося в тупике ветви. На подводках к нему достаточно поставить простые шаровые краны.

Стабилизация давления в системе отопления

Расширение воды в результате нагрева является естественным процессом. В этом показателе давление может превысить критическое значение, что неприемлемо с точки зрения эксплуатации отопления. С целью стабилизации и уменьшения давления на внутренние поверхности труб и радиаторы нужно установить несколько элементов отопления. Отрегулировать систему отопления в частном доме с их помощью будет намного проще и эффективнее.

Регулировка расширительного бака

Расширительный мембранный бак

Представляет собой стальную емкость, разделенную на две камеры. Одна из них заполняется водой из системы, а во вторую нагнетается воздух. Значение давления в воздушной равно нормальному в отопительных трубах. В случае превышения этого параметра эластичная мембрана увеличивает объем водяной камеры, тем самым компенсируя тепловое расширение воды.

До того как отрегулировать перепад давления в системе отопления нужно проверить состояние и настройку расширительного бака. Отрегулировать давление в системе отопления можно, приобретя модель бака с возможностью его изменять в воздушной камере. В качестве дополнительной меры устанавливают манометр для визуального контроля этого значения.

Однако при значительном скачке давления этой меры будет недостаточно. Так можно отрегулировать перепад давления в системе отопления в том случае, если оно не превышает критическое значение. Поэтому рекомендуется установка дополнительных устройств.

Как отрегулировать группу безопасности

Группа безопасности отопления

Эта группа приборов, включает в себя следующие элементы:

• Манометр. Предназначен для визуального контроля работы системы отопления;
• Воздухоотводчик. В случае превышения температуры воды 100 град избыток пара воздействует на седло клапана устройства, выпуская наружу воздух из труб;
• Предохранительный клапан. Работает так же как и водухоотводчик, но нужен для слива избыточного теплоносителя из труб.

Как отрегулировать радиатор отопления с помощью этого блока? Увы, но он предназначен для предотвращения аварийных ситуаций во всей системе. Для батарей необходимо устанавливать другое устройство.

Кран Маевского

Конструктивно он схож с предохранительным клапаном. Особенностью являются небольшие размеры и возможность монтировать на патрубок радиатора с небольшим диаметром.

Для того чтобы правильно отрегулировать батареи отопления, нужно знать в каких случаях применяется кран Маевского:

• Устранение воздушных пробок в радиаторах. Открыв клапан, выпускается воздух до тех пор, пока не потечет теплоноситель;
• Настройка параметров критического значения давления. При возникновении аварийного расширения воды клапан открывается и происходит стабилизация давления в радиаторе.

Конструкция крана Маевского

Последняя функция является дополнительной и чаще всего не применяется. С этой задачей лучше всего справляется группа безопасности. Правильная регулировка отопления в доме должна включать в себя все вышеперечисленные элементы.

При самостоятельном регулировании двухтрубной системы отопления при работающем котле нужно постоянно отслеживать показания термометров и манометров.

Разновидности приспособлений для сброса воздуха

Любая полезная вещь, в том числе и кран Маевского, развивается, усовершенствуется, становится более удобным в эксплуатации и функциональным. Появляются различные разновидности, что приводит к появлению такого вопроса, а что лучше? Не исключением является и кран Маевского, который сегодня производится в двух вариантах. Какой кран Маевского установить? А вот с этим вопросом мы и разберемся дальше.

Классический ручной кран Маевского. Его основным достоинством считаются компактные размеры – на батарее такой кран практически незаметен. Тем не менее для его работы требуется дополнительное приспособление, которое имеет свойство теряться – это небольшой ключик с квадратным отверстием. Ключ для крана Маевского надевается на винт с квадратной головкой и позволяет удобно вращать ее – чтобы это приспособление не терялось, его оставляют на батарее. Но по всем известному закону он все равно куда-то девается – предвидя это, производители таких изделий делают на квадратной головке крана дополнительную прорезь под отвертку. Также существует кран Маевского с несъемным воротком, который полностью снимает проблемы, связанные с использованием ключика, но добавляет новую проблему, связанную с детьми и их любознательностью. Третий вариант ручного крана Маевского предусматривает использование обычного рожкового ключа – то есть перекрывающий винт в нем имеет шестигранную головку. По мнению многих людей, это самый оптимальный вариант, который позволяет стравливать воздух с отопления даже в ситуациях, когда радиаторы отопления посажены в нишу, и отверткой до крана не добраться.Ручной кран Маевского: принцип работы фото

Автоматический кран Маевского. Он вообще полностью решает все вопросы удаления воздуха из отопительной системы – работает он самостоятельно и выгоняет воздушные пробки по мере их появления

Ничего здесь крутить не нужно, что и привлекает внимание всех людей. Всем хорош автоматический воздухоотводчик для отопления, кроме двух моментов

Во-первых, его большие размеры – к примеру, на батарее он смотрится грубо и некрасиво, а если батарея установлена немного не так, как положено, он вообще может не поместиться под подоконником. Придется делать переустановку, что не всегда возможно и не всегда хочется. Во-вторых, это механика, в которой используется пружинный клапан – механике, работающей в воде, свойственны постоянные поломки. Ее клинит, пружина ржавеет – в общем, адекватно работают они только пока новые. Изготавливаются такие автоматы в различных исполнениях – прямые, угловые и комбинированные с другими приборами.Автоматический воздухоотводчик для отопления фото

Подводя итоги и решая вопрос, какой кран Маевского лучше устанавливать, можно сказать только одно: надежнее всего – это ручной вариант. Тем не менее существуют такие обстоятельства, когда лучше устанавливать автоматический сброс воздуха – тогда, когда он устанавливается в плохо доступное место, в котором воздух приходится сбрасывать часто.

Из каких материалов изготавливают

Подобное изделие может быть выполнено из:

• латуни и бронзы. Служат в течение более длительного срока, так как почти неподвержены образованию накипи;
• нержавеющей стали. Несмотря на высокую прочность и антикоррозийные свойства самого материала, краны из нержавейки быстро покрываются накипью, что негативно влияет на срок их эксплуатации;
• пластика — в основном устанавливаются на пластиковые трубопроводы. Хотя пластик является менее крепким материалом, чем металл, данный вид арматуры считается достаточно долговечным;
• силумина(сплава алюминия и кремния) — недолговечные, быстро изнашивающиеся изделия, в основном китайского производста.

Запорные вентили отопления

Этот класс предназначен для регулировки прохождения объема теплоносителя на определенном участке системы или всей магистрали в целом. Запорный игольчатый вентиль для отопления монтируется на тех участках трубопровода, где необходима плавная регулировка объема жидкости – в коллекторах теплого пола, в радиаторах. Шаровые модели предназначены для оперативного перекрытия жидкости.

Шаровой вентиль

Этот тип вентилей появился относительно недавно – 20-30 лет назад. До этого в конструкции использовался игольчатый шток, который не обеспечивал оперативное перекрытие воды.

Конструкция шарового вентиля проста – в качестве запорного элемента используется шар со сквозным отверстием. При его повороте смещается ось отверстия, в результате чего частично или полностью перекрывается поток теплоносителя. Чем отличается игольчатый вентиль для отопления от шарового? В последнем диаметр отверстия всегда меньше сечения трубы. Поэтому на этом участке магистрали происходит увеличение гидравлического сопротивления.

• Обвязка радиаторов — в конструкции байпасов;
• В ключевых узлах отопления, где вероятность поломки высока;
• Перед каждым радиатором.

Нужно помнить, что принцип работы шарового крана не подходит для регулировочного вентиля на радиатор отопления. С его помощью невозможно регулировать объем потока теплоносителя с должной точностью.

В подавляющем большинстве случаев для поворота шара в вентиле предусмотрена ручка. Она смещается на 90° и при этом не должна задевать стены или трубы.

Игольчатый вентиль

Игольчатый вентиль отопления

Каждый терморегулирующий вентиль отопления имеет игольчатый шток, необходимый для перекрытия воды в трубах. Он располагается перпендикулярно относительно плоскости трубы, а на его торце находится седло, блокирующее поступление теплоносителя.

Он может быть установлен не только в качестве вентиля для батареи отопления, но и на тех участках системы, где требуется плавная регулировка объема воды. Запорный игольчатый шток вращается на внутренней резьбе в корпусе вентиля, уменьшая (увеличивая) проходную способность канала крана. Благодаря простому принципу работы игольчатый вентиль в батарее отопления может работать в нескольких режимах:

• Ручное регулирование;
• Установка сервомеханизмов, соединенных с датчиком температуры, позволит автоматически изменять объем поступления теплоносителя в радиатор или определенный участок отопления;
• Дополнительный блок внутри вентиля для радиатора отопления изменяет положение штока в зависимости от температуры воды и установленных пользователем значений.

Кроме этого, игольчатые вентили для отопления различаются по типу крепления – фланцевые или на резьбовом соединении. Также при выборе следует учитывать форму канала, которая может быть прямоточная или угловая. В автономных отопительных системах частного дома чаще всего применяют прямоточные модели, так как значение давления в трубах не превышает 5 бар. Угловые вентили монтируют в магистралях, где возможны резкие перепады давления и требуется полная герметизация прохода в случае резкого скачка напора жидкости или газа.

Одной из характеристик игольчатого вентиля для отопительных систем является шаг внутренней резьбы. От этого параметра зависит уровень регулировки потока теплоносителя.

Регулируем температуру батарей

Конусный вентиль перекрывает поток не так резко, как шаровой кран.

Шаровые краны практичны и надежны. Однако с их помощью можно лишь только либо прекратить подачу теплоносителя в нагревательный элемент, либо возобновить. Но в большинстве случаев люди стремятся не отключить радиатор от контура обогрева, а регулировать его температуру. Для этого существуют регулируемые краны на батареи отопления. Они делятся на два типа:

• с ручным механизмом управления или конусный вентиль – человек с помощью крана может устанавливать нужную ему температуру батареи, увеличивая или уменьшая интенсивность потока теплоносителя в нагревательный элемент. Управлять прибором приходится вручную путем поворота вентиля со шкалой градации;
• полностью автоматические – в кране присутствует терморегулятор с термоголовкой. Реагируя на изменения температуры, термоголовка передает команды терморегулятору, который в автоматическом режиме увеличивает или уменьшает поток теплоносителя в батарею.

Шкала градации термоголовки.

Конусный вентиль может монтироваться на входе теплоносителя в радиатор либо горизонтально, либо вертикально, но никак не регулирующим механизмом вниз. Как отрегулировать краны на батареях отопления данного типа? Для этого на головке крана имеется шкала, состоящая из шести отметок. Поворачивая головку на нужную отметку, можно контролировать поступление теплоносителя в батарею, а следовательно, и ее температуру. Если вентиль стоит в положении «ноль» – радиатор полностью отрезан от системы отопления. Положение «шесть» указывает на максимальную производительность нагревательного элемента.

Они практически не уменьшают проходимость системы отопления, так как диаметр их сечения равнозначен диаметру труб контура обогрева. Вентиль отличается простым устройством, а потому недорогой в техническом обслуживании. Положение крана на батарее отопления не меняется, в зависимости от температуры воздуха в комнате. Поддерживать нужный микроклимат в помещении при помощи данного устройства неудобно.

Что собой представляет терморегулятор для батареи? Терморегулятор позволяет автоматизировать процесс управления температурой радиатора, благодаря встроенному термостату. Терморегулятор может быть механическим и электронным. В первом случае человеку ежедневно самостоятельно приходится выставлять нужный диапазон температур на устройстве. Во втором – устройство можно запрограммировать на несколько дней вперед. При этом для каждого времени суток можно выставить свои температурные параметры.

Механический регулятор температуры.

Механический терморегулятор состоит клапана и термостата. Они соединяются между собой специальной гайкой. Как работают краны на батареях отопления данного типа? Термостат представляет собой сифон, заполненный либо газом, либо жидкостью. Рабочая жидкость или газ способны реагировать на изменения температуры окружающей среды. Они при снижении температуры уменьшаются в объеме, при повышении – увеличивают свой объем. В сифон встраивается шток. Он может свободно двигаться.

Итак, при увеличении температуры рабочая среда в сифоне расширяется, выталкивая, таким образом, шток. Последний соединяется с клапаном. Клапан частично или полностью перекрывает сечение трубы, сокращая или полностью прекращая поступление теплоносителя в радиатор. Задавать нужный температурный режим на термостате, а следовательно, чувствительность сифона, можно при помощи шкалы. Она наносится на ручку вентиля. Диапазон настройки лежит в пределах от -6°C до +30°C.

Электронный регулятор температуры.

Зачем кран на батарее отопления с электронной термоголовкой? Он позволяет не только экономить на потреблении энергоносителя, контролируя поступление теплоносителя в нагревательный элемент. С его помощью нужный микроклимат помещения поддерживается полностью в автономном режиме.

Запирающий механизм в данном случае может выполняться, как в виде конусного вентиля, так и в форме клапана. Терморегулятор оснащается полупроводниковым термоэлементом, который можно монтировать за пределами самого регулирующего механизма. Здесь также имеется дисплей. С его помощью легче настраивать нужный диапазон температур и программировать устройство на автономную работу в течение нескольких дней.

Как правильно открывать краны батарей отопления с электронной термоголовкой? Процедура запуска в работу механизма с электронной термоголовкой и обычного шарового крана ничем не отличается. В первом случае нужно лишь настроить клапан на правильную работу, в зависимости от желаемого температурного режима в помещении.

Разновидности вентилей

Кран Маевского предназначен для ликвидации воздушной пробки

Краны на батарею для отопления делятся на несколько типов в зависимости от строения и принципа работы. Их можно устанавливать на радиаторы в частных и в многоквартирных домах, ориентируясь на тип конкретных батарей и отопительной системы в целом. В продаже можно найти угловые и прямые вентили с шаровым или полуоборотным механизмом, сделанные из латуни, бронзы либо полипропилена со вставками из металла.

Угловой

Запорный угловой кран устанавливается на выходе из радиатора

Угловой кран для батарей отопления относится к балансировочному типу. Он закрывается и открывается при помощи одного оборота, сдвигаясь на несколько миллиметров, что позволяет легко фиксировать его в нужном положении.

Запорный кран углового типа устанавливается на выходе из радиатора, подходит для двухтрубной и однотрубной отопительной системы. Сделан с учетом конструктивных особенностей стандартных радиаторов и помогает проводить различные операции во время монтажа и ремонтных работ. При установке таких кранов нужно обязательно использовать американки и другие необходимые инструменты.

С регулировкой

Регулировочный вентиль позволяет менять температуру радиатора

Вентили с регулировкой помогают управлять потоком воды и менять температуру в комнате, поддерживая ее на оптимальном режиме. Терморегулирующий кран представляет собой простой сифон, внутри которого находится емкость с газом либо жидкостью. Когда температура повышается, газ либо жидкость начинают расширяться и давят на шток.

Шаровый

При повороте шарового крана подача воды в радиатор прекращается

Кран радиаторный шарового типа получил такое название благодаря своему механизму, который представляет собой небольшой шар с отверстием. Вентиль может находиться в двух положениях: закрытом и открытом. При повороте устройства на 90 градусов подача тепла по трубам прекращается. Шаровые вентили считаются самыми популярными и изготавливаются из различных материалов, чаще всего это латунь, бронза, сталь или полипропилен.

Стальные краны лучше выдерживают грязную горячую воду в центральном отоплении, реже ломаются

Чтобы выбрать кран стандартный или воздушный для радиаторов, прежде всего обращают внимание на условия, в которых будут эксплуатироваться радиаторы. Если речь идет о помещении с центральным водоснабжением, ставят латунные или стальные вентили. При наличии некачественной воды простые краны быстро засоряются и выходят из строя, их использование доставляет много проблем

В частных домах с автономным отоплением лучше ставить терморегулирующие вентили, они помогают заметно сэкономить расходы на тепловую энергию

При наличии некачественной воды простые краны быстро засоряются и выходят из строя, их использование доставляет много проблем. В частных домах с автономным отоплением лучше ставить терморегулирующие вентили, они помогают заметно сэкономить расходы на тепловую энергию.

Для многоквартирных домов с индивидуальными котельными стоит выбирать качественные краны шарового типа, способные выдерживать температуру до 200 градусов и давление в пределах 16-40 Бар. Лучшим вариантом станут вентили от проверенных производителей – Бугатти, Овентроп, Danfoss и Far – устойчивые к различным повреждениям и коррозии.

Их можно устанавливать в жилых помещениях и промышленных зданиях. Это стандартные и компактные устройства, простые и надежные в эксплуатации. Фланцевые варианты больше подходят для трубопроводов большого диаметра. При их установке используют уплотнительные прокладки, улучшающие герметичность и прочность мест соединений трубопровода и крана.

Настройка отопительной системы, ремонт

В процессе монтажа способом грубой настройки необходимо правильно осуществить выбор диаметра труб, идущих к разводке радиаторов отопления. От количества секций радиаторов зависит температурный режим. Но слаженную регулировку можно сделать при помощи регулировочных кранов.

• на каждом из радиаторов отопления должны находиться регуляторы точной и плавной регулировки, в этом случае шаровые краны не подойдут;
• если есть своя котельная, нужно определить наличие самой холодной комнаты и повесить там термостат, в
• прикручивать краны нужно так, чтобы проток плавно смог уменьшаться.

Кран шаровой: как заменить его своими руками?

Конструкция его отличается от привычных для нас кранов, и поэтому при замене можно растеряться. Но ремонтируется он очень быстро: отвернуть гайку, сменить сальник или кран-буксу, установить гайку. Чтобы отремонтировать шаровой кран, нужна специальная подготовка.

Сложности и нюансы работы

В середине находится маленький шарик, его фиксируют с большой надежностью от влияния давления воды специальные резиновые седла. Сам шар полый, именно в этой полости и происходит смешивание горячей и холодной воды. Краны шаровые имеют в своем корпусе ручку регулятора. Фиксация происходит за счет гайки с одной стороны, с другой — за счет болта.

Конструкция шарового крана. Нажмите на фото для увеличения.

Для ремонта шарового крана потребуется несколько инструментов:

• отвертки;
• плоскогубцы;
• ключ-шестигранник;
• перчатки;
• б/у запчасти.

Общие положения при снятии:

Перекрыть запорные сапуны.

Винт посредством раскачивания должен удерживаться на рычаге

Ключом снимается винт и рычаг, с соблюдением осторожности. При резком движении можно сломать его

Ржавая вода, известковый налет оседают на внутренних частях шарового крана под уплотнителем. Применение абразивных чистящих средств будет уместно в данном случае. Очищенные части крана закрываются уплотнителем, который подлежит замене.

Резьба, которая обнаруживается при снятии рычага, начнет прокручиваться по шлицам при помощи отвертки

Находящие рядом шланги повреждаются при несоблюдении осторожности

Остаточную воду слить в емкость.

Если шаровый кран дал течь, способ устранения неисправности будет совсем иной, более глубокий. После снятия уплотнителя вытаскивается шар со своего основного места крепления. Крепежи снимаются плоской отверткой, уплотнители заменяются новыми.

Можно продлить срок использования уплотнителей, для данной процедуры нужна специальная смазка.

Сборка выполняется в обратном направлении при соблюдении герметичности уплотнителей.

https://youtube.com/watch?v=uNlrk68ZQos%2520

При обнаружении трещины на корпусе, ослаблении напора воды трещины замазывают водостойким герметиком.

Он наносится дважды тонким слоем, с зачисткой мест смазки после высыхания. Если шаровые краны имеют трещины, нужно готовиться к их замене.

Если обнаружено, что нет напора воды, находим шток, связывающий шар и рычаг в единое целое. Регулирующие движения помогают выставить направление отверстий труб подачи воды.

После проведения процедур надо очистить затвор. Если и это не помогло, заменить старый картридж новым. Он должен подходить по размерам и марке крана.

Кран с регулировочным затвором. Нажмите на фото для увеличения.

Для отопления, как и для водоснабжения, ГВС, иногда используют трехходовые, четырехходовые краны. Этот вид агрегатов относится к запорной арматуре, изготавливается из стали, металла или латуни. Регулировочные затворы находятся сверху устройства. Процесс регулировки проходит за счет сальника сверху или гайки снизу.

Для качества регулировки радиаторов отопления должны быть определенные устройства, способные перемешивать остывшую воду из возвратной трубы в подачу. Здесь произойдет не качественное, а количественное регулирование системы с помощью вентиля, который прослеживает поток воды и ее мощность или перекрывает ее.

Установка воздушников

Для чего нужен кран Маевского – особенности использования, характеристикиТакие краны для радиаторов отопления отличаются надежностью и в необходимости ремонта или замены нуждаются крайне редко, но:

• их проходимость небольшая. Если поставить кран на стояк и подождать около 10 минут один раз на протяжении года, пока воздух выйдет несложно, то подобный воздушник на расширительном баке многоквартирного дома с верхним розливом устанавливать вряд ли стоит. Лучше отдать предпочтение обычному вентилю;
• покупая кран Маевского, нужно выбирать изделие под отвертку, а не под специальный ключ, который перед запуском отопления не всегда удается быстро отыскать;
• часть продукции данного типа позволяет выкрутить шток полностью, к сожалению, такие случаи нередки. Вкрутить шток на место, преодолевая при этом сопротивление горячего теплоносителя, никому еще не удалось.

Особенности шарового изделия

Эксплуатация шарового крана для отопления сводится к поворачиванию регулятора радиатора отопления в одну из сторон. Причем, если он будет повернут влево, то это приведет к открытию крана, вправо — к его закрытию. Запрещается оставлять кран приоткрытым, так как в противном случае возникает риск нарушения целостности уплотнительного кольца, что может привести к вытеканию воды из системы. При первых признаках протечки следует установить новый агрегат. Если сила напора воды недостаточна, то причину стоит искать в затворе, который, скорее всего, засорился. Чтобы не допустить подобных ситуаций в будущем, следует позаботиться об установке фильтра жесткой очистки.

Чаще всего регулирующие шаровые краны для радиатора отопления используют в системах отопления, вентиляции и охлаждения. Этот элемент выступает в роли регулятора водного потока, циркулирующего в отопительной и прохладительной системе.

К числу достоинств шаровых кранов следует отнести повышенную надежность в работе. Благодаря им удается обеспечить защиту определенного участка тепловой сети, что уменьшает расходы потребителей по обслуживанию этих систем.
