Разбираемся вместе: что эффективнее однотрубная или двухтрубная система отопления?

Владельцы частных домов часто становятся перед выбором, какому типу домашнего отопления отдать предпочтение. Существует всего два типа отопительных систем, традиционно используемых в быту: однотрубная и двухтрубная. Каждый тип имеет как преимущества, так и недостатки. Отличие обоих систем состоит в разном способе доставки теплоносителя в нагревательные приборы. Какая структура отопления для собственного дома лучше, однотрубная или двухтрубная – выбирать непосредственно хозяину дома, учитывая собственные бытовые потребности, предполагаемую отапливаемую площадь и наличие финансов.

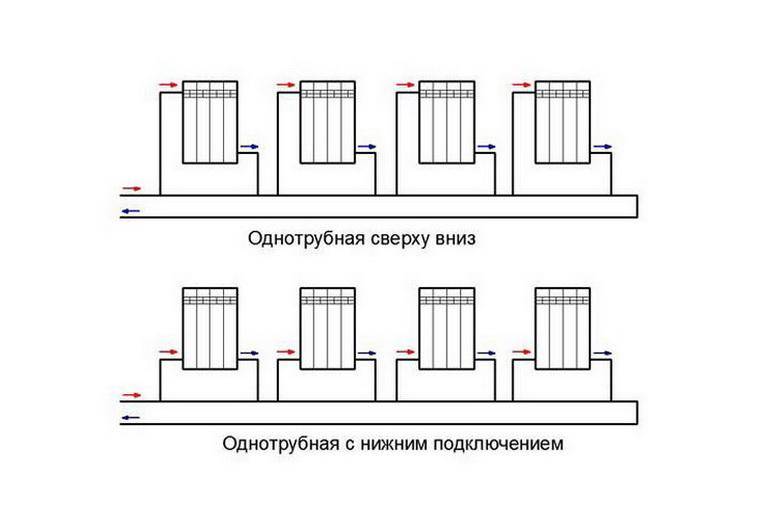

В первом варианте тепло по дому распространяется по одной трубе, последовательно нагревая каждое помещение дома. Во втором случае комплекс оборудован двумя трубами. По одной идет прямая подача теплоносителя в радиаторы отопления. Другая труба служит для отвода остывшей жидкости обратно в котел для последующего нагрева. Правильная оценка собственных финансовых возможностей, точный расчет оптимальных параметров теплоносителя в каждом отдельном случае, поможет не только определиться с типом отопительной системы, но и грамотно осуществить монтаж отопления.

Понять и разобраться, что лучше для вас, однотрубная или двухтрубная система отопления, можно только после тщательного изучения технических нюансов.

Какую систему отопления выбрать

С обогревом небольшого дачного домика справится камин или печка, но для коттеджа такое решение неприемлемо. Приятно провести вечер у камина, но каждый день разжигать дрова во всех помещениях утомительно и нерационально. Источником питания отопительной системы в частном доме должен стать самый доступный вид топлива, тем более если собрались справиться своими руками:

• Электричество.
• Уголь.
• Брикеты торфа и стружек.
• Дрова.
• Жидкое топливо (солярка, мазут, дизельное топливо).
• Газ.

Отопление на газе

Самым экономичным сейчас считается отопление газом. При правильном монтаже и расчётах газовая отопительная автономная система не только поддерживает во всех помещениях дома оптимальный режим температуры путем управления подачи тепла, но и таким образом можно добиться огромного сокращения денежной траты на энергоресурсы. Главный элемент данной системы отопления — это котел на газу, выбор которого зависит от потери тепла дома. Носитель тепла, который начиняет теплом отопительные приборы, циркулирует по трубопроводу. Отопительными приборами могут называться простые радиаторы и такая система, как тёплый пол. Чтобы обеспечить регулировку подачи носителя тепла к прибору отопления, в систему встраивают регуляторы температуры. Использование их в отопительной системе сокращает расходы до 30 процентов. К большим недостаткам данного вида отопления относится сложность оборудования и его монтаж.

Достоинства и недостатки газовых котлов отопления

Котел отопления, бесспорно, является сердцем любого жилого дома. Для того, чтобы получить представление о многообразии предложений, давайте подробнее познакомимся с основными типами котлов, их достоинствами и недостатками.

Виды газовых котлов по способы монтажа

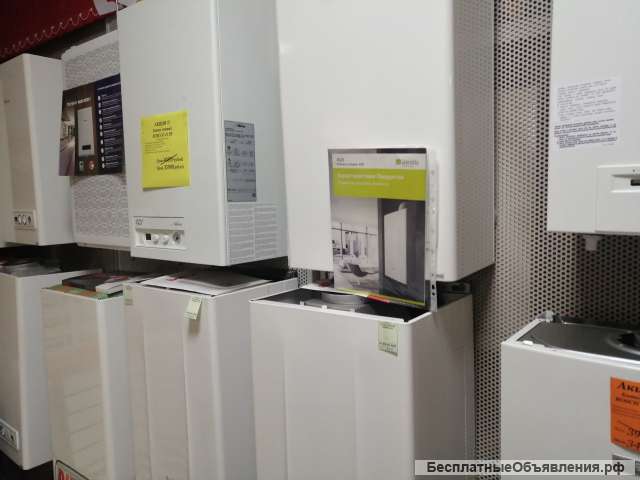

Существует два типа приборов — это настенные и напольные.

Основное различие между этими двумя типами — это металл, который использовали для изготовления первичного теплообменника. Чаще всего в таких приборах устанавливают стальные или чугунные теплообменники, а в настенных — из нержавейки или меди. Медь и сталь — очень пластичные материалы, которые имеют небольшой вес и высокий КПД, чугун очень хрупкий и неустойчивый к перепадам температуры, но стойкий к коррозии.

Газовые котлы настенного типа имеют целый ряд преимуществ перед напольными. Основное преимущество — это мощность настенного котла, которая составляет примерно от 12 до 40 к Вт, следовательно, и площадь, которую он сможет обслужить будет достаточно большой.

1) Настенное исполнение

Преимущества:

• Компактность
• Небольшой вес
• Приемлемая цена

Недостатки:

• Неустойчив к коррозии
• Чувствителен к качеству топлива
• Энергозависим

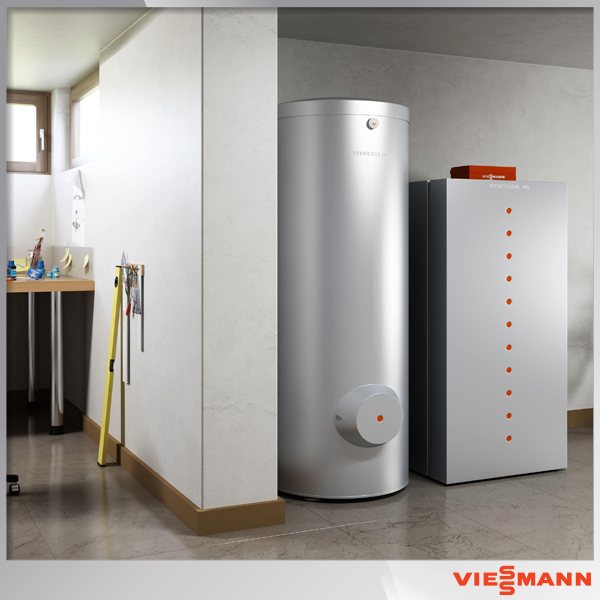

2) Напольное исполнение

Преимущества:

• Долговечный
• Имеет широкий диапазон
• Устойчив к коррозии
• Может работать без электроэнергии

Недостатки:

• Большая масса и размеры
• Чувствителен к перепадам температуры
• В сравнении с настенным, имеет наиболее высокую цену

Виды газовых котлов по функциональности

Все газовые котлы можно разделить на двухконтурные и одноконтурные.

1) Котлы одноконтурного типа работают только на отопление помещения. Для получения горячей воды, обязательно нужно будет подключать к котлу бойлер.

2) Двухконтурный тепловой прибор предназначен как для подачи тепла, так и для подогрева воды. Если вы не особо нуждаетесь в горячей воде, то лучше всего использовать проточный двухконтурный.

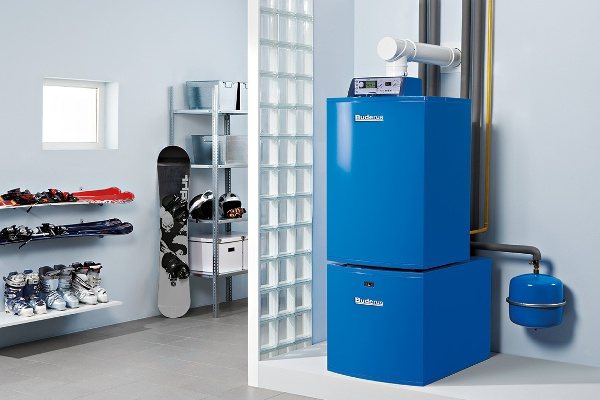

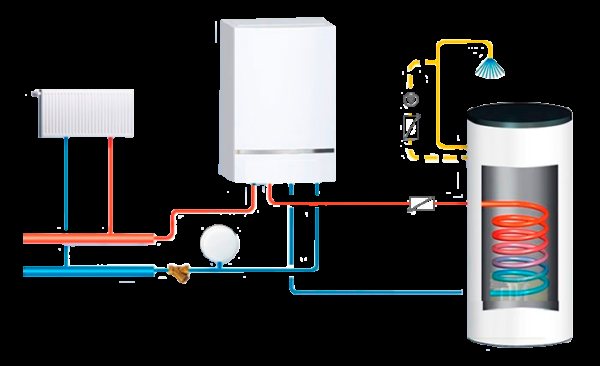

Пример 1. Одноконтурный газовый котел для отопления

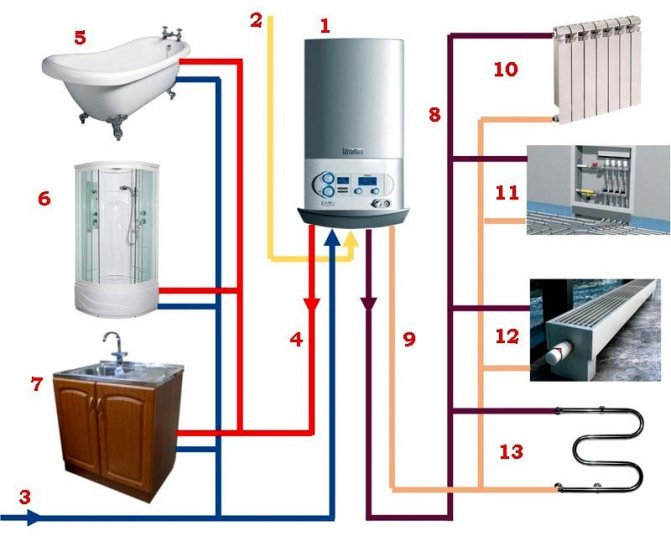

Пример 2. Двухконтурный газовый котел для отопления

Для более комфортного горячего водоснабжения рекомендуется устанавливать оборудование с уже встроенным бойлером. Это позволяет вам иметь запасы горячей воды, даже при условии отключения газа.

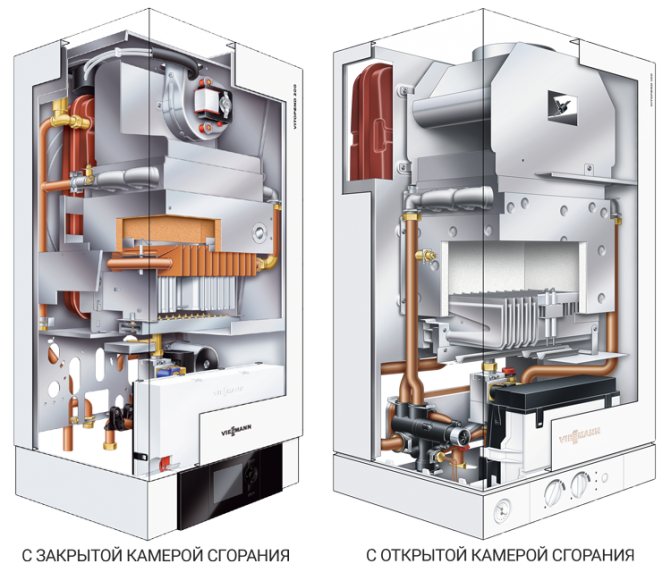

Виды газовых котлов по способу удаления газов

По способу удаления отходящих газов следует уделить особое внимание 2 типам:

1) с естественной тягой — эти котлы обычно подключают к шахте дымохода

2) с принудительной системой дымоудаления — при подключении, сквозь стену, выводится специальный коаксиальный дымоход.

Купить газовый котел в торговой сети Леруа Мерлен

Водяное отопление

Это самая распространенная система, при которой по трубам циркулирует вода или другая незамерзающая жидкость. Вид котла зависит от того, каким топливом вы располагаете. Система представляет собой котел и замкнутый контур из труб, разведенных в помещения. Обогрев комнат обеспечивают радиаторы, остывшая вода поступает обратно в котел.

Плюсы

• Доступность теплоносителя.
• Постоянный объем воды в системе.
• Простота установки.
• Равномерный обогрев всех помещений по контуру.

Минусы

• Уход за радиаторами, теплоотдача которых при загрязнении снижается.
• Медленное прогревание помещений.
• Вероятность протечки труб из-за коррозии.
• Требования к чистоте воды в системе.
• Система в морозы должна постоянно работать, иначе может замерзнуть вода и трубы разорвутся.

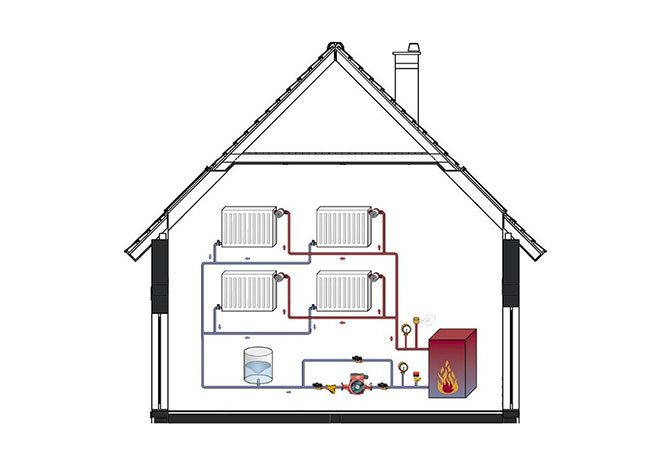

Схема

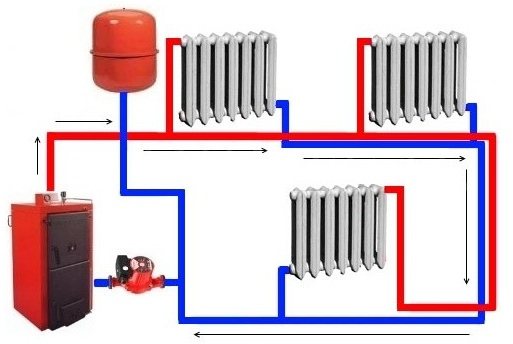

Схема водяного отопления частного дома своими руками выглядит так:

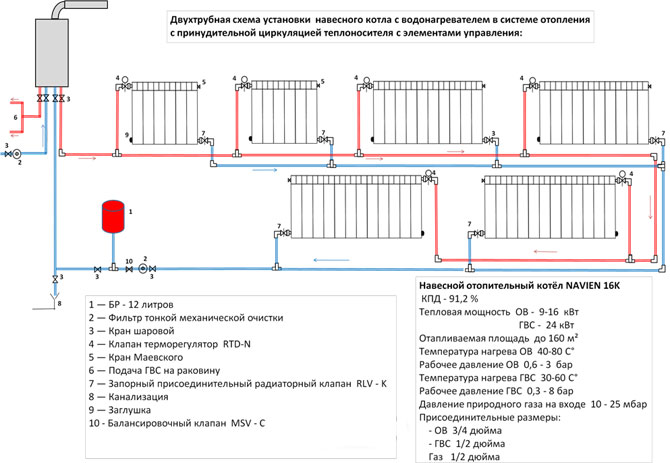

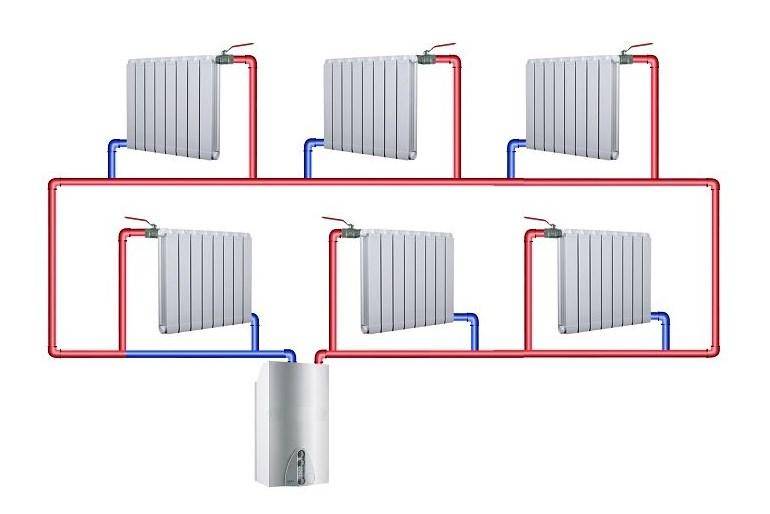

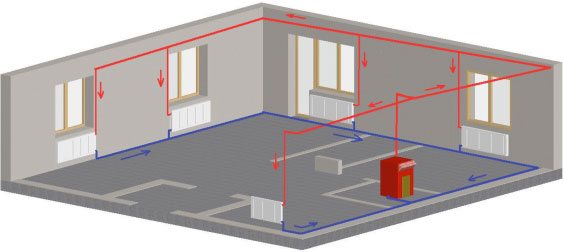

Двухтрубная отапливающая система

Работа такой системы имеет некоторое отличие от вышеописанной схемы. Теплоноситель движется по стояку, попадая в каждый прибор по отводным трубам. Затем по обратной трубе возвращается в основной трубопровод, а оттуда происходит его транспортировка в котел отопления.

Чтобы обеспечить работоспособность такой схемы, к радиатору подводится две трубы: через одну выполняется основная подача теплоносителя, а через другую происходит его возвращение в общую магистраль. Именно поэтому ее стали называть двухтрубной.

Установку труб выполняют по всему периметру отапливаемого здания. Радиаторы устанавливают между трубами, чтобы погасить скачки давления и образовать гидравлические перемычки. Такие работы создают дополнительные сложности, но их можно уменьшить за счет создания правильной схемы.

Двухтрубные системы подразделяются на виды:

1. Вертикальные и горизонтальные. Установка каждого вида зависит от расположения обратной и подающей трубы. Они могут располагаться под 90 градусов или параллельно смонтированным трубам. Для многоквартирных домов используется горизонтальная двухтрубная система. Если монтаж радиаторов происходит не между стояками, а между обратной и подающей трубой получается вертикальная отапливающая система.
2. Попутные и тупиковые. Горячая вода при попутной системе, двигаясь сквозь батарею, сохраняет свое направление, но уже по обратной трубе. Если после прохождения радиатора теплоноситель меняет направление, система называется тупиковой. Выбор нужной схемы отопления зависит от возможности прокладки труб. Иногда дверные проемы обойти нельзя. Намного проще вернуть воду по тому же пути, по которому она пришла.
3. С верхним или нижним розливом.
4. С принудительной или естественной циркуляцией.

Основные преимущества

Какими положительными качествами обладают такие системы? Монтаж такой отопительной системы дает возможность добиться равномерного нагревания каждой батареи. Температура в здании будет одинаковой на всех этажах.

Если закрепить на радиатор специальный термостат, можно самому проводить регулировку нужной температуры в здании. Эти приборы не оказывают никакого влияния на теплоотдачу батареи.

Двухтрубная обвязка дает возможность сохранить величину давления при движении теплоносителя. Для нее не требуется устанавливать дополнительный гидравлический насос большой мощности. Циркуляция воды происходит за счет гравитационной силы, иначе говоря, самотеком. При плохом напоре можно воспользоваться насосной установкой малой мощности, не требующей специального обслуживания и достаточно экономичную.

Если использовать запорную аппаратуру, различные вентили и бойпасы, то получится смонтировать такие системы, при которых становится возможным ремонтировать только один радиатор без отключения отопления всего дома.

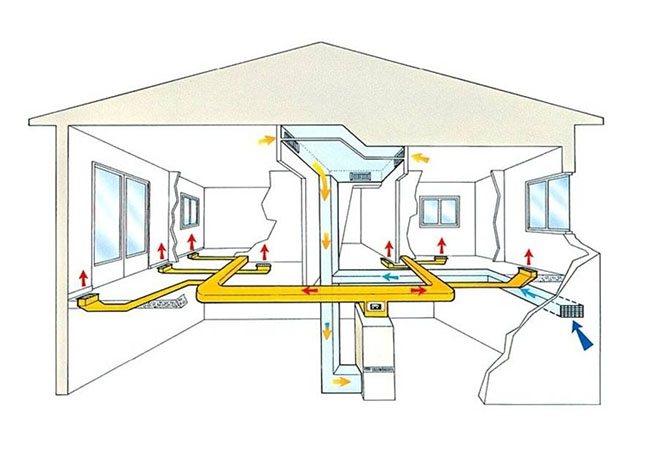

Воздушное отопление

Дом отапливается горячим воздухом, который может нагреваться паром, горячей водой, теплом от сгорания топлива, электричеством. В системе теплый воздух из воздухоподогревателя по воздуховоду поступает в помещения.

На российском рынке представлены нагреватели для воздушного отопления:

• Фэнкойлы, функционирующие с помощью горячей воды. Практически все представленные установки американского, европейского или азиатского производства предназначены офисных зданий, хотя можно найти и агрегаты для частных домов.
• Газовые воздухонагреватели.
• Нагреватели, работающие на солярке или твердом топливе.
• Электронагреватели-аэрхендлеры устанавливают в кондиционеры с вентилятором. Обычно электронагреватели работают с тепловым насосом.

Плюсы

• Исключены проблемы с теплоносителем, то есть система не может протечь или замерзнуть.
• Возможно попутное увлажнение воздуха в помещениям.
• Кондиционирование воздуха и вентиляция в доме.
• Коэффициент полезного действия достигает 90 %.
• Быстрое прогревание воздуха.

Минусы

• Высокая цена.
• Для установки генератора требуется довольно большая площадь.
• Сравнительно низкая теплоотдача.

Обогревают частные дома воздухом только в 30% случаев, что объясняется, в основном, дороговизной установки и содержания. Для дачного дома воздушное отопление своими руками может быть очень удобным при условии бесперебойного энергоснабжения.

Виды дизельных котлов и их назначение

Существуют следующие виды котлов отопления:

1) Одноконтурные, которые только отапливают дом. Если нет горячего водоснабжения, то рядом с аппаратом ставят большой бойлер.

2) Двухконтурные аппараты с водонагревателем проточного типа.

3) Двухконтурные с накопительным водонагревателем.

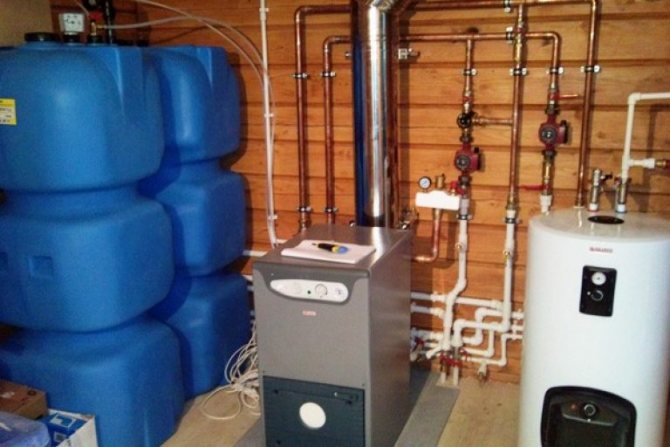

Пример 3. Дизельный котел отопления

Отопительные системы оснащены стальными или чугунными теплообменниками и 1,2,3-ступенчатыми надувными или вентиляторными горелками. Вентиляторная горелка, за счет своего строения и функции нагнетания воздуха в камеру сгорания, всегда работает шумно. Котлы отопления, в которых используется дизельное топливо, отличаются от газовых, строением горелки, но многие агрегаты, данного типа, могут работать на обоих видах топлива (путем замены горелки). Также отличительно чертой аппарата, является насос, который перекачивает горючее из бака в котел.

Все отопительные котлы, работающие на дизельном топливе, имеют напольную установку, небольшие габариты и мощность от 10 кВт до нескольких тысяч. За счет этих мощностей, агрегат отапливает помещения от 400 кв.м. до 10000 кв.м. Современные аппараты безопасны и автоматически отключаются, если в них заканчивается солярка. Они не дают при работе неприятных запахов, за счет своего устройства. Топливо хранится в специальных герметичных баках, не пропускающих вредные испарения. Существует два вида котлов: с естественной тягой, происходящей через вертикальную систему дымохода и с принудительной тягой, при которой продукты сгорания дизельного топлива выходят через коаксиальный дымоход.

Плюсы и минусы в работе

Работа агрегата не зависит от погодных условий, он не боится сырости и морозов, всегда выдавая 100% КПД. К преимущества данного оборудования можно отнести и другие факторы:

• Котел не требует специального проектирования при установке и разрешительной документации;
• количество потребляемой электроэнергии минимально, за счет этого его можно ставить в любых зданиях и сооружениях
• дизельная горелка легко меняется на газовую;
• в большинстве моделей есть встроенная автоматика (термостат можно купить отдельно), которая регулирует потребление топлива и температуру нагревания, вследствие чего получается хорошая экономия средств.

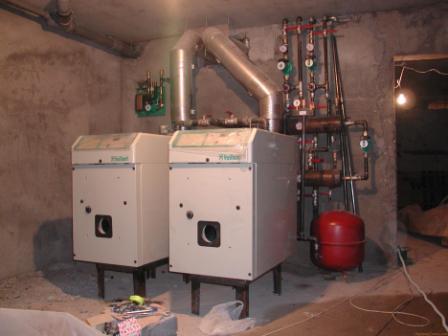

Пример 2. Дизельный котел отопления

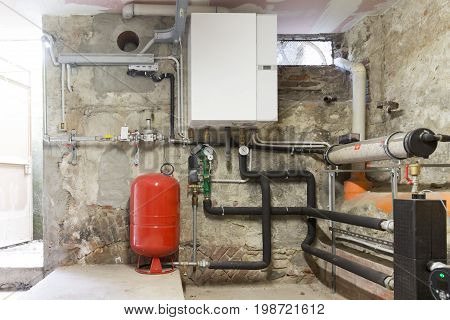

К общим требованиям по установке относят следующие:

• отдельное помещение для котлов отопления, использующих для нагревания, дизельное топливо;
• топливная емкость для безопасного хранения горючего;
• в агрегате всегда должна быть солярка;
• продукты горения коптят, поэтому нужен постоянный уход и очистка.

Для больших промышленных помещений и административных зданий используются стальные агрегаты, а для частных домов лучше выбирать чугунный котел. К недостаткам дизельного котла можно отнести дороговизну полного комплекта оборудования, для нормальной работы аппарата, но это компенсируется за счет дешевизны топлива. Затрат на потребляемую в сезон солярку, получается меньше чем на газ.

Индукционная система

Современное и экономичное оборудование, работающее по принципу электромагнитной индукции. Катушка из проволоки при прохождении электрического тока формирует сильное электромагнитное поле, и нагревает ферромагнетик. В случае с обогревателем катушка намотана на трубу из специального материала со стальным сердечником. Устройство подключается к системе, наполненной теплоносителем (водой, маслом, этиленгликолем), который при нагревании поднимается и запускает работу контура.

В промышленности с использованием этого метода плавят сталь уже двести лет, то есть принцип известен давно и технологию нельзя назвать новой.

Плюсы

• Долговечность. Гарантия на индукционные обогреватели — 10 лет и более. Отсутствие подвижных элементов в системе исключает механическое изнашивание.
• В системе отопления частного дома не образуется накипь, поэтому индукционный котел одинаково эффективен на первом и десятом году работы.
• Полная бесшумность работы. В системе нет насосов, поэтому электробойлер не шумит.
• Для установки индукционного обогревателя не требуется дополнительная площадь, а монтаж вполне можно сделать своими руками.
• Быстрый нагрев теплоносителя благодаря отсутствию изоляции — стержень нагревает теплоноситель.

Минусы

• Высокая стоимость. Заводские модели сделаны с использованием современных материалов, и этим объясняется дороговизна. Индукционный котел можно соорудить самостоятельно, однако по эффективности он будет уступать фабричным образцам.
• Котел мощностью свыше 7 кВт требует электросети в 380 В.
• Если подача воды в систему прекратится, оборудование перегреется и выйдет из строя. Во избежание поломок система должна быть снабжена датчиком давления и автоматом выключения устройства.

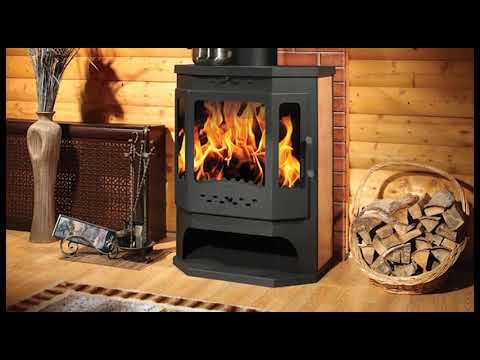

Отопление печью

Чтобы дом был теплым, при проектировании внутри помещения печного отопления наиболее оптимально, чтобы печь располагалась у внутренней стены, по возможности в центре дома, обогревая помещение. Одна печь при этом сможет отапливать не более двух – трех смежных комнат. Необходимо учитывать, чтобы тепловая мощность от выходящей в каждое из помещений печной поверхности возмещала теплопотери этого помещения. То есть, печь необходимо выбирать по теплопроизводительности и конструкции соответствующей величине помещения, с учетом потерь тепла из отапливаемого помещения.

Одним из решений для более эффективного отопления нескольких жилых комнат является отопление из двух печей, сгруппированное в один общий узел тепла. В этом случае топочные помещения будут находиться в разных комнатах, каждая из которых снабжена вентиляцией, форточкой и дверью, а дымоходы объединяются в центре помещения в один кирпичный стояк – большой аккумулятор тепла. При выборе теплоносителя для печей нужно учитывать особенности и санитарно-гигиенические требования для каждой из комнат, в которых эти отопительные приборы находятся. Таким образом, для поддержания комфортной температуры в помещении для одной из печей используют длительный режим топки непрерывного горения. А вторая печь работает периодически, во время морозов, в соответствии с потребностями помещения в тепле.

В сравнении с печным, водяное отопление с помощью пластинчатых, металлических радиаторов имеет преимущество, поскольку позволяет отапливать удаленные от генератора тепла помещения. На практике нередко возникает необходимость обогревать дополнительно комнаты, удаленные от печи. Это можно обеспечить, смонтировав в топливник печи голландки водогрейное устройство и подключив его к системе водяного отопления.

Печной вид отопления сегодня не часто встречается в загородных домах. Печки еще остались в сельских домах, но и здесь они используются в основном в других целях. А ведь не так давно печка считалась многофункциональным оборудованием:

• на ней готовили пищу;
• мылись, как в бане;
• обустраивали как спальное место;
• она служила для обогрева дома.

Теперь печь больше деталь декора, чем жизненно важное строение.

Организация такого отопления имеет некоторые сложности, которые и послужили причиной для отказа от него.

• возможность установки в домах максимум с тремя этажами;
• печка может обогреть не более трех комнат одновременно на этаже;
• габариты и конструкция топки должны строго соответствовать массе и виду применяемого топлива.
• необходимость постоянного присутствия около печи для обслуживания.

Конструкция печи

Типичная дровяная печь имеет очень простое устройство – она состоит из топливника, то есть камеры с дверцей для загрузки, зольника с поддувалом и дымохода. То есть такой подвид буржуйки. Но именно такая конструкция не позволяет обогревать сразу много помещений. Выходом является обустройство водяного контура, который состоит из:

• топки, в которую загружается уголь, дрова и т.д.
• топки, для загрузки дров, угля и т.д.
• зольника, в который осыпается образуемая при горении зола;
• дымохода – служит для удаления продуктов горения в атмосферу;
• змеевика – вид теплообменника, по которому циркулирует носитель.

Пример 10. Строение печи для дома в разрезе

Последний элемент является центральным звеном системы, так как отвечает за передачу тепла по всему контуру.

От выбора дров зависит производительность работы печки.

Основные плюсы:

• возможность построения печи самому. Это можно легко выполнить, руководствуясь чертежами;
• небольшие расходы для поддержания системы в работе из-за доступности топливных материалов;
• дрова можно заготовить и нарубить впрок самому;

Получается практически бесплатное и довольно эффективное отопление.

• образуемую золу можно использовать в качестве удобрения для растений в огороде и в саду.
• печь может выполнять также и роль камина;
• живой огонь в помещении создает особую, теплую атмосферу в помещении;

Но есть и минусы:

• необходимость регулярной уборки золы;
• организация места для хранения большого объема дров;
• низкий коэффициент использования – всего 80%. Модели заводского изготовления имеют эффективность 90%.
• для поддержания системы в рабочем состоянии необходимо постоянно подкладывать дрова. Эти частые подходы и являются основным недостатком данного вида обогрева.
• при обслуживании больших помещений сама печь требует для размещения много места и массивной толстостенной конструкции, которую придется долго разогревать;
• Конструкция с толстыми стенками должна сначала разогреть их, а потом уже воздух в помещении;
• значительные потери тепла через дымоход;

Сегодня чаще всего домовладельцы оформляют встроенные в стенку камины, в которых большой процент тепла от огня попадает в комнату.

Надеюсь, статья дала возможность составить мнение о видах отопления, и вы сможете определится, какую именно систему монтировать дома. Очень многое зависит от региона вашего проживания: возможно, вы проживаете в теплой климатической зоне, и отопление вам не понадобится даже зимой.

Геотермальная система

Нестандартный подход к решению проблемы отопления загородного дома. Новые технологии позволяют использовать энергетический потенциал земли с помощью установки геотермальный системы отопления дома своими руками. В грунте аккумулируется до 98 процентов солнечной энергии, даже зимой глубоко в земле сохраняется тепло.

Специальное оборудование помогает доставить энергию в дома для обогрева.

Геотермальное отопление в упрощенной схеме выглядит как теплонасос и теплообменник, работающие по принципу кондиционера. Тепловой насос включен во внутренний и внешний контуры. Внутренний — система отопления из обычных труб и радиаторов в доме. Внешний контур (теплообменник) расположен под землей. Теплоносители — вода или жидкость с антифризом. Насос может работать в режиме обогревателя или кондиционера.

Плюсы

• Геотермальный обогреватель может быть установлен в любой местности.
• Система не таит опасности для человека и окружающей среды
• Вы можете получать неограниченное количество тепла.
• Минимальные расходы при эксплуатации.
• Геотермальное тепло вы получаете бесплатно, но работу насоса, работающего от электросети, придется оплачивать — киловатт электроэнергии обеспечивает 3-5 кВт тепла.

Минусы

• Высокая цена оборудования и установки. Система отопления окупится через 7-8 лет.
• Соорудить геотермальную установку своими силами проблематично, так как конструкция располагается на глубине около 100 метров и требует специального оборудования.
• Конструкции горизонтального типа пролегают ниже уровня промерзания грунта, но коллектор занимает большие площади. Например, для обогрева дома в 200 кв. м. требуется использование тепла с 500 кв. м грунта, не затененного деревьями и другими строениями.

Отопление теплыми полами

Водяные теплые полы

Наряду с традиционными радиаторами отопления отдельную популярность приобрели устройства для обогрева жилища, располагающиеся под напольным покрытием. На сегодняшний день подобной системой оборудованы многие жилые дома, загородные дачи, коттеджи и даже квартиры. Благодаря современным технологическим решениям сейчас существует несколько вариантов ее реализации.

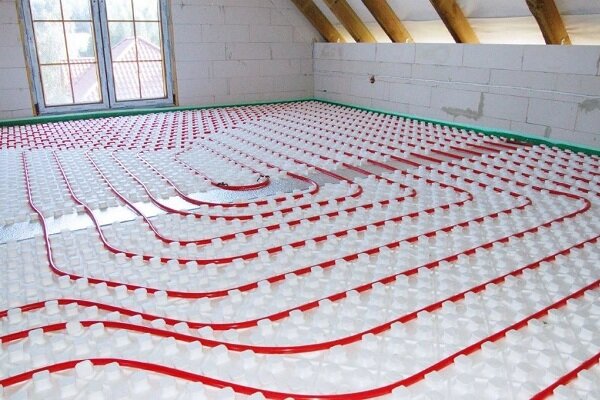

Пример 4. Установка мата водяного теплого пола.

Преимущества:

• экономия электроэнергии;
• безопасность (в т.ч. экологическая) – исключен риск получения ожога;
• авторегулировка температурного режима;
• больший радиус распространения тепла в сравнении с электрообогревателями;
• доступность установки в узких и отдаленных зонах помещения;
• за счет скрытого расположения оборудования сохраняется эстетика и дизайн помещения.

Классификация

У каждого вида отопительных конструкций принцип работы остается идентичным: нагревательный элемент равномерно прогревает по всему периметру комнаты, создавая для человека благоприятный микроклимат. Отличаются они по способу подключения и применяемому материалу.

При водяном обогреве теплоносителем является нагретая вода. В комплектацию входят отопительный котел, коллектор, трубопровод (трубы используют полиэтиленовые и металлопластиковые), терморегулятор, насос.

Пример 5. Схема системы отопления. Водяной теплый пол.

Этот метод чаще встречается в новостройках и частных дачных владениях, т.к. при его реализации нужно индивидуальное теплоснабжение. Монтажные работы сложные и потребуют времени.

Пленочные электронагреватели

Электрическое отопление остается наиболее распространенным, характеризуется дешевизной стройматериалов, имеет длительный срок службы и малую инерционность, т.е. нагрев и остывание воздуха происходит за кратчайшие сроки. Оно осуществляется с помощью нагревательных кабелей разного типа с повышенным сопротивлением и надежной изоляцией.

В основе инфракрасного излучения лежит специальная сверхтонкая пленка с множеством токопроводящих нитей, которые вырабатывают ИК-волны. Она универсальна, крепится к любой поверхности, легко снимается, перемещается и монтируется в других местах.

Пример 6. Установленные пленочные электронагреватели

Правила монтажа

Рабочий процесс включает в себя определенный порядок действий.

1. Предварительный расчет, подготовка основания. Пол полностью высушивается, выравнивается, застилается гидроизоляционным слоем и утеплителем с нахлестом, выкладывается демпферная лента, стыки герметизируются. При необходимости проводится черновая стяжка.
2. Укладка всех компонентов с последующей проверкой (опрессовкой). Выполняется двумя путями – мокрым (в бетонную стяжку) и сухим, с соблюдением шага между трубами, расстояния от стен.
3. Финишная отделка.

Лучше всего с данной системой сочетаются плитка и керамогранит. Также допустимы линолеум, ламинат, ПВХ-пленка, однако к ним предъявляются определенные требования при эксплуатации.

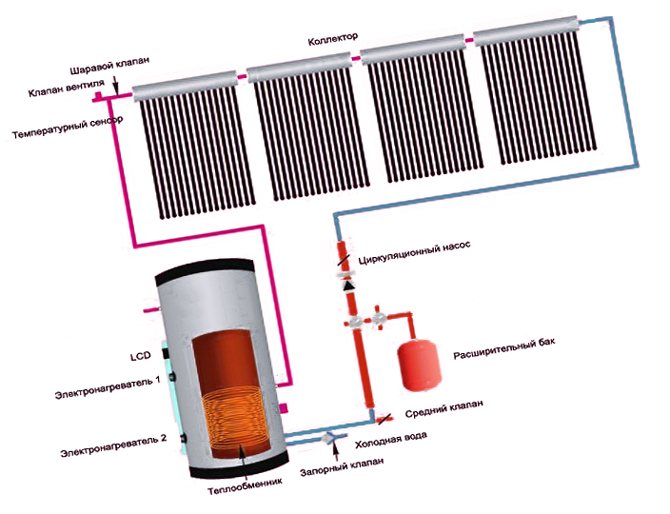

Солнечное отопление

Инновационная технология, с каждым днем становящаяся все популярнее в мире. Если вас заинтересует эта система отопления, серьезно отнеситесь к выбору оборудования, рассчитайте площадь, мощность, найдите подходящее место для установки. Система солнечного отопления прослужит более 25 лет, и при постоянной эксплуатации окупится через три года.

Солнечные батареи в загородном доме применяют для получения электричества. Этот вид отопления оптимально использовать для электрообогревателей и теплого пола.

Плюсы

• Без затрат на топливо.
• Экологическая безопасность.
• Простота эксплуатации и возможность установки солнечного отопления частного дома своими руками.
• Фотоэлементы и оборудование становятся доступными по цене.

Минусы

• В пасмурные дни вырабатывается мало энергии.
• Дорогостоящее оборудование и монтаж.
• Необходимость сложных расчетов и правильной установки элементов.
• Ряд условий при монтаже: крыша под углом от 30 градусов, отсутствие деревьев и зданий, затеняющих крышу, благоприятный климат.

Преимущества однотрубной системы отопления и ее недостатки

Для владельцев небольших жилых домов однотрубная отопительная система выглядит заманчиво, особенно если обратить внимание на ее следующие преимущества:

• обладает устойчивой гидродинамикой;
• удобство и простота проектирования и установки;
• небольшие затраты на оборудование и материалы.

К косвенным плюсам однотрубной системы можно отнести безопасность подачи теплоносителя, который расходится по трубопроводу путем естественной циркуляции.

К наиболее частым проблемам, с которыми приходится сталкиваться владельцам однотрубной системы отопления, можно отнести следующие аспекты:

• технические сложности устранения просчетов в работе, допущенных при проектировании;
• тесная взаимосвязь всех элементов;
• высокое гидродинамическое сопротивление системы;
• технологические ограничения, связанные с невозможностью самостоятельной регулировки расхода теплоносителя.

Несмотря на перечисленные недостатки такого типа отопления, грамотно сделанный проект отопительной системы позволит избежать многих трудностей еще на стадии монтажа. Ввиду перечисленных преимуществ и экономической составляющей, однотрубные схемы получили достаточно широкое распространение. Реальными преимуществами обладают и однотрубная, и другой тип, двухтрубная система отопления. В чем можно выиграть, а в чем проиграть, выбрав для своего дома один из типов?

Паровое отопление

Старый способ отопления не утратил актуальности на фоне инновационных систем. Теплоноситель — пар, монтаж системы отопления прост. Источник — паровой котел, из которого тепло поступает в трубы и радиаторы редукционно-охладительного оборудования или паровой турбины. Охлаждаясь, пар превращается в конденсат и возвращается обратно.

Теоретически вы можете соорудить паровое отопление своими руками, но в частных домах котлы не устанавливают. Котел очень большой, температура пара превышает 100оС, эксплуатация требует профессионального подхода. Традиционно так обогревают предприятия, в производственном процессе которых используется пар, а его излишки идут на отопление.

От качества котла в этой системе существенно зависит надежность эксплуатации и температура, поэтому выбирать его следует с учетом площади и особенностей строения. Работают паровые котлы на различном топливе: жидком, твердом, комбинированном, природном газе.

Плюсы

• Относительная дешевизна котла.
• Быстрый обогрев помещения.
• Сохранение тепла в системе.

Минусы

• Громоздкость и опасность паровых котлов при неправильной эксплуатации.
• Нагрев отопительных приборов до высоких температур.
• Невозможность плавного регулирования температуры в помещении.
• Заполнение системы паром сопровождается шумом.
• Сложный монтаж системы.

Плюсы и минусы однотрубной системы

Для начала напомним, что однотрубная схема представляет собой один горизонтальный коллектор или вертикальный стояк, общий для нескольких радиаторов, подключенных к нему обеими подводками. Теплоноситель, циркулируя по главной трубе, частично затекает в батареи, отдает тепло и возвращается обратно в тот же коллектор. К следующему радиатору приходит уже смесь охлажденной и горячей воды с температурой, сниженной на несколько градусов. И так до самого последнего радиатора.

Главное отличие однотрубной системы отопления от двухтрубной, дающее ей некоторое преимущество, — отсутствие разделения на подающий и обратный трубопроводы. Одна магистраль вместо двух – это меньше труб и работ по их прокладке (пробивка стен и перекрытий, крепление). По идее, должна быть ниже и общая стоимость, но это не всегда так. Ниже мы поясним почему.

Благодаря появлению современной арматуры стало возможным регулировать теплоотдачу каждого радиатора в автоматическом режиме. Правда, для этого нужны специальные термостаты повышенного проходного сечения. Но даже они не избавят систему от ее главного недостатка – остывание теплоносителя от батареи к батарее. Вследствие чего теплоотдача каждого последующего прибора снижается и приходится увеличивать его мощность путем наращивания секций. А это повышение стоимости.

Если магистраль и подводка к прибору будут одного диаметра, то и поток разделится примерно поровну. Этого допускать нельзя, теплоноситель будет сильно остывать в первом же радиаторе. Чтобы в него попала треть потока, размер общего коллектора надо сделать вдвое больше, причем по всему периметру. Представьте, если это двухэтажный дом площадью 100 м2 и более, где по кругу прокладывается труба DN25 или DN32. Это второе повышение стоимости.

Если в одноэтажном частном доме нужно обеспечить естественную циркуляцию воды, то здесь однотрубная система отопления отличается от двухтрубной наличием вертикального разгонного коллектора высотой не менее 2 м, устанавливаемого сразу после котла. Исключение – насосные системы с настенным котлом, подвешенным на необходимой высоте. Это третье повышение стоимости.

Электрическое отопление

Хорошо знакомая всем система отопления с применением электроприборов, в которых тепло выделяет ток, проходящий по проводнику. Часто электрическая система используется в качестве вспомогательной, но при отсутствии газа в доме может быть и основной.

Плюсы

• Экологическая чистота.
• Легкий монтаж.
• Отопительные приборы можно свободно переставлять в любую комнату с электропроводкой.

Минусы

• Необходимость оплачивать потребленную электроэнергию, расход которой будет большим.
• При отключении электроснабжения отопительная система не работает.
• При работе электроприборов сгорает кислород, поэтому помещения нужно проветривать как можно чаще.

На дачах и в небольших домах электрическое отопление используется нередко, но для обогрева большого дома потребуется большой расход электроэнергии. Если вы решили выбрать именно эту систему как самую простую и не требующую специальных знаний для самостоятельного монтажа, позаботьтесь о качественной теплоизоляции дома.

Чем отличаются системы?

Многие владельцы, оказавшиеся на перепутье, не могут решить, какому из видов отопления все же отдать преимущество. Ассортимент невелик, конструкций всего две: это однотрубная или двухтрубная схема. При выборе учитывают метраж, этажность дома, бытовые потребности, желание (или возможность) потратить на благоустройство приличную сумму.

В однотрубной системе тепло распространяется, последовательно нагревая комнаты, только по одной трубе. Ее «соперница» предусматривает два трубопровода: первый подает теплоноситель в отопительные приборы, второй отводит от радиаторов отработанную, остывшую жидкость для последующего ее нагрева в котле.

Еще одна тема для рассмотрения — открытые и закрытые системы. Эти типы имеют несколько серьезных отличий.

1. Место установки расширительного бака. Открытое отопление подразумевает его монтаж в верхней точке задания. Для закрытого типа место не важно.
2. Открытое отопление нуждается в прокладке труб большого диаметра, а они в помещениях выглядят не лучшим образом, монтаж их тоже более сложен. Постоянное давление в закрытой системе позволяет использовать более узкие трубы.
3. Последняя потребует больших расходов, однако большое преимущество закрытых конструкций — меньший диаметр контуров, он дает возможность относительно легко их монтировать, а потом так же просто замаскировать.

Чтобы понять принцип действия, разобраться в особенностях обеих конструкций, их нужно изучить поближе. Только знание нюансов позволит хозяевам будущего дома выбрать оптимальный для себя вариант.

Система отопления «Ленинградка»

Эта отопительная система очень популярна благодаря относительно простому монтажу, не слишком высокой цене и возможности регулирования температуры воздуха в каждом отдельном помещении.

Однотрубная схема с последовательной установкой радиаторов на контуре. Разводка труб может быть горизонтальной или вертикальной. От котла теплоноситель попадает в сеть и возвращается к отопительному котлу. Вы можете устанавливать в доме столько радиаторов, сколько требуется для обогрева конкретной комнаты.

Для оптимизации работы системы желательно оборудовать «Ленинградку» контролирующими и запорными приборами, а также циркуляционным насосом.

Плюсы

• Возможность устанавливать в каждом помещении желаемую температуру без полного отключения от отопительной системы.
• Если возникнет необходимость в ремонте одного отопительного прибора, вы можете отключить его, при этом остальная система продолжит работать.
• Радиаторы нагреваются быстро и равномерно.
• Для монтажа используются трубы небольшого диаметра, что позволяет сэкономить.

Минусы

• Установка насоса обеспечивает полноценное функционирование системы, но требует финансовых расходов, в т.ч. для оплаты электричества.
• При отключении электричества система не работает, так как останавливается насос.

Схема

Однотрубная отопительная система. Общие представления

Однотрубная система отопления может работать как с насосом, так и с естественной циркуляцией теплоносителя. Рассматривая второй тип, следует немного вникнуть в существующие законы физики. В его основе заложен принцип расширения жидкости при нагреве. Отопительный котел в процессе работы нагревает теплоноситель, который за счет разницы температур и создаваемого давления поднимается по стояку в самую верхнюю точку системы. Движение теплоносителя вверх осуществляется по одной трубе, достигая расширительного бака. Скапливаясь там, горячая вода уже по нисходящей трубе заполняет собой все последовательно подключенные батареи.

Соответственно первые по ходу теплоносителя точки подключения будут получать максимальное тепло, тогда как в расположенные дальше радиаторы будет уже поступать частично остывшая жидкость.

Для больших, многоэтажных построек такая схема крайне неэффективна, хотя по стоимости монтажа и в обслуживании, однотрубная система выглядит привлекательно. Для частных одноэтажных домов, жилых построек в два этажа подобный принцип раздачи тепла приемлем. Обогрев жилых помещений с помощью однотрубной схемы в одноэтажном доме достаточно эффективен. При маленькой отапливаемой площади Температура в радиаторах практически одинакова. Использование насоса в более протяженных системах также положительно сказывается на равномерности распределения тепла.

Качество отопления и стоимость монтажа в данном случае может зависеть от типа подключения. Диагональное подключение радиаторов дает большую теплоотдачу, но используется реже, ввиду большего количества труб, необходимых для подключения всех нагревательных приборов в жилых помещениях.

Какой выбрать котёл?

Когда речь идёт о выборе, то следует отталкиваться от 4 основных вариантов. Рассматривая каждый, надо учитывать, какое топливо доступное и дешёвое в определённой местности.

Газовый

Газовый котёл является самым популярным, за счёт доступности этого топлива. Если говорить о его сильных сторонах, то можно отметить следующее:

• долгий срок службы,
• высокий КПД, а значит экономия средств,
• простота в обслуживании,
• не нужно тратить силы на заготовку топлива, когда есть доступ к магистрали.

Теперь о некоторых слабых сторонах:

• обязательно разрешение на установку котла,
• для подключения необходимо вызывать специальные службы,
• из-за скачков давления в газопроводе, агрегат отключается,
• при сгорании газ шумит.

В целом экономичный и надёжный вид отопления, требующий только правильного монтажа.

Электрический котёл

Этот аппарат тоже довольно популярный. Здесь нагрев теплоносителя происходит благодаря электричеству. Так как оно повсеместно доступно, стоит рассмотреть такой способ с разных сторон. Плюсы электрического оборудования:

• работает без шума,
• сравнительно невысокая стоимость,
• не вредит здоровью или окружающей среде,
• простота в управлении.

К минусам можно отнести:

• при скачках напряжения происходит отключения аппарата, а также выводится из строя автоматика,
• расход электричества,
• для мощного агрегата нужна 3-х фазная сеть на 380 В.

Такой котёл особенно подойдёт, когда недорогая цена электроэнергии.

Твёрдотопливные котлы

Довольно известный вид котлов. Здесь в виде топлива используются уголь, дрова и так далее. Говоря о преимуществах такого оборудования, следует вспомнить о таких моментах:

• недорогой вид топлива,
• простота в эксплуатации,
• не требует каких-либо документов для установки,
• легко ремонтируется.

А вот некоторые минусы:

• расходуется немало времени и сил на заготовку топлива и обслуживание котла,
• обязательно должен быть дымоход.

Этот способ отопления довольно часто используется в населённых пунктах без газовой магистрали.

Жидкотопливные котлы

Здесь используется жидкое топливо, такое как мазута, керосин и так далее. Перечисляя достоинства жидкотопливного оборудования, следует назвать такие области:

• независимое от коммуникаций отопление,
• простота в использовании,
• высокий КПД,

Говоря о минусах, необходимо вспомнить такие нюансы:

• обязательно отдельное помещение для котла,
• дорогостоящее оборудование,
• высокая стоимость топлива,
• потребность в больших баках для топлива.

Обычно, отопительные агрегаты на жидком топливе используются не часто.
