Как монтируется металлическая обрешетка для крыши?

В наших предыдущих статьях мы рассказывали о правилах выбора и методах монтажа различных видов сайдинга. Сегодня мы подробнее рассмотрим вопрос о том, какой металлический профиль для сайдинга наилучшим образом годится для обустройства обрешетки под крепление фасадного покрытия, а также поделимся технологией монтажа обрешетки из металлопрофиля.

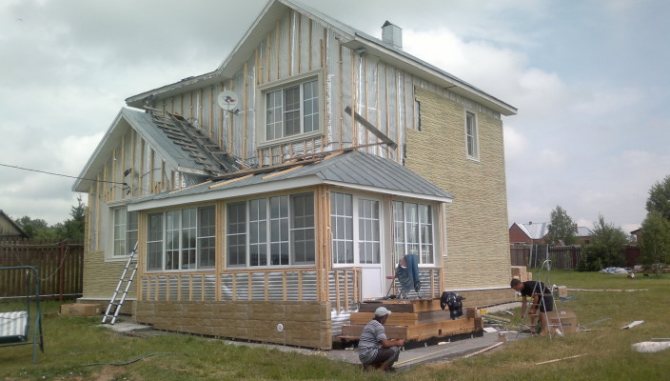

Профильная обрешетка под монтаж сайдинговой отделки

Устройство и функции

Обрешетка из металлического профиля – специальный настил, устанавливаемый на стропильные ноги каркаса кровли. Она представляет собой стальные уголки, трубы круглого или квадратного сечения, закрепленные перпендикулярно стропилам с определенным промежутком. Установка такого настила необходима, так как она выполняет следующие функции:

1. Равномерно распределяет вес кровельного пирога между стропилами. Вес одного только кровельного покрытия может составлять о 50 кг/м2, поэтому ему требуется дополнительная поддержка особенно в зимний период, когда к постоянным нагрузкам на крышу добавляется снеговая.
2. Придет жесткую форму скатам. Некоторые современные кровельные материалы (ондулин, битумная черепица, кровельные мембраны) являются в разной степени эластичными и не способны самостоятельно держать форму, поэтому для их настила необходимо сделать деревянную или металлическую обрешетку.
3. Служит основой для крепления кровельного материала. Обрешетка, рейки которой установлены с одинаковым шагом, позволяет надежно и качественно зафиксировать кровельное покрытия, а также существенно ускоряет этот процесс.
4. Усиливает стропильный каркас в особо уязвимых местах. В местах, на которые ложится большой вес (ендовы, места крепления снегозадержателей и водосточных желобов) дополнительные рейки обрешетки увеличивают жесткость и несущую способность конструкции.

Обратите внимание! Конструкция и материал, из которого нужно сделать обрешетку для крыши, зависит от уклона конструкции, веса эксплуатационных характеристик кровельного покрытия, а также климатических условий региона, где происходит строительство.

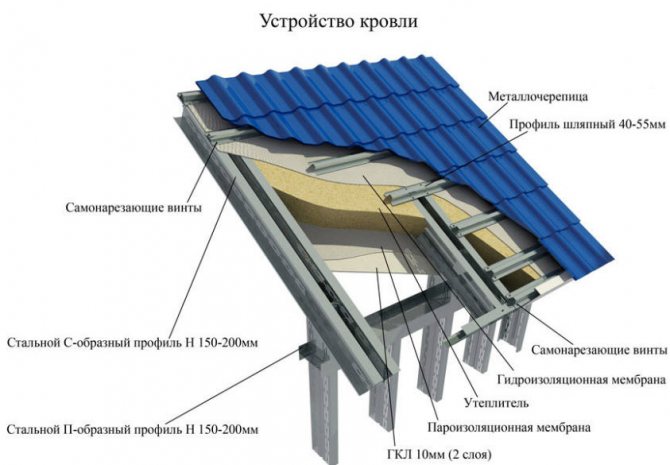

Устройство металлического стропильного каркаса и обрешетки

Виды

В зависимости от веса кровельного покрытия, уклона крыши и погодных условий конструкция стропильного каркаса может изменяться. В частности, металлическая обрешетка конструируется в соответствии с расчетом максимальных нагрузок, которые на нее ложатся в процессе эксплуатации. Существует несколько разновидности обрешеток:

• Решетчатая. Обычная или решетчатая обрешетка для кровли представляет собой настил из уголков или пустотелого металлопрофиля, уложенного перпендикулярно стропилам, с шагом 25-45 см. Такая конструкция подходит для монтажа большинства листовых кровельных материалов, так как обладает высокой прочностью и несущей способностью.
• Сплошная. Сплошной обрешеткой называют настил из реек, уложенных на расстоянии не более 1 см между друг другом. Такая конструкция монтируется, если кровельный материал, используемый для перекрытия крыши, не имеет собственной жесткости или имеет внушительный вес, то есть для монтажа керамической черепицы, битумной черепицы и других рулонных покрытий.
• Разреженная. Разреженной обрешеткой называют конструкцию с увеличенным расстоянием между элементами. Ее шаг может составлять более 50 см. Этот вариант кровельной обрешетки используется для установки жестких гидроизоляционных материалов, к примеру, шифера с целью снижению веса кровельного пирога и нагрузки на несущие стены сооружения.

Учтите! Чем меньше угол наклона скатов, чем более пологая крыша, тем больше на нее ложится нагрузка, из-за того, что снег, талая и дождевая влага накапливаются на ней. Поэтому такие кровельные конструкции нуждаются в более надежной обрешетке с уменьшенным расстоянием между элементами.

Виды металлической обрешетки

Какой вариант карниза сделать для крыши

Понятно, что обойтись без подшивки свеса нельзя, во–первых, это необходимо сделать для защиты чердачного помещения от мышей и птиц. Во-вторых, любой уважающий себя хозяин предпочитает сделать подшивку карниза по всем правилам строительной науки, потому что это красиво и всегда придает зданию очень эффектный законченный вид.

Для обычных одно и двухскатных крыш используют несколько вариантов отделки карниза:

• Глухой или неподшитый свес крыши. В этом случае, чтобы изолировать чердак, промежутки между нижними концами стропил забиваются отрезками дюймовой доски, вылет карниза получается коротким. Неподшитый карниз можно сделать для высоких остроконечных крыш, когда давление льда и снега на свесы очень незначительно;
• Укороченный тип карниза можно сделать для небольших построек с малоразмерными крышами или для кровельных конструкций, оборудованных снегозадерживающими планками;
• Коробчатый тип подшивки наиболее простой в изготовлении, его можно сделать в процессе установки креплений водоотводных желобов. По внешнему виду такой вариант оформления свеса значительно уступает классическому;
• Классический тип подшивки карниза является наиболее распространенным при обустройстве вальмовых и двухскатных крыш. Повышенная трудоемкость изготовления с лихвой компенсируется возможностью сделать свес по-настоящему эффектным и прочным.

Основное отличие классического типа подшивки карниза от остальных состоит в заделке вагонкой, профлистом или софитами нижней плоскости кровельного свеса. Закрытое «дно» свеса защищает стропила и утеплитель от дождевой воды, забрасываемой ветром под кровлю крыши, и одновременно является хорошей защитой от птиц.

Важно! Кроме того, при использовании подобного варианта карниза появляется возможность сделать разгрузку свеса от вертикальных сил давления накапливающихся масс снега.

Установка горизонтальных распорок одновременно позволяет укрепить свесы, сделать их длиннее, не опасаясь прогиба или обрыва под порывами ветра. Вынесенный на расстояние 50 – 70 см карниз позволяет уменьшить количество воды, попадающей на стены и основание фундамента. Чем длиннее свесы, тем меньше можно сделать ширину отмостки.

Сделать качественную защиту по-другому невозможно, любой другой тип карниза крыши, укороченный или коробчатый, полноценно защитить стропила и обрешетку не в состоянии. Кроме того, декоративные качества классического способа подшивки карниза позволяют сделать плавный переход от крыши к фасаду здания по-настоящему симпатичным.

Устройство карниза крыши

Прежде чем искать способ, как сделать карниз крыши своими руками, стоит разобраться в основных деталях устройства подшивки. Общее представление о том, как выглядит и как строится облицовка, можно получить из схемы свеса, приведенной ниже на рисунке.

Конструкция свеса состоит из следующих элементов:

• 7 — нижние концы стропильных балок крыши. При необходимости вместо дорогостоящих и слишком массивных стропил свесы можно сделать в виде приращенных дюймовых досок — кобылок;
• 4 – горизонтальные распорки, используемые в качестве основы для подшивки карниза. Сделать распорку нужно так, чтобы доска одновременно упиралась в карнизный брус, нашиваемый на стену, и на лобовую доску, без деформации или искривления верхней линии капельника;
• 10 — горизонтальный брус, укладываемый на стену фасада по уровню нижних концов стропил или кобылок. Иногда вместо горизонтальной планки или деревянного бруска используют подкосы с вертикальными стойками, но в этом случае фасад здания захламляется лишними крепежными деталями.

Кроме перечисленных деталей, важнейшими элементами подшивки являются капельник – номер 3, подкладной фартук – номер 4, и подшивка свеса – номер 6. Капельник и крепления водосточных желобов нужно сделать и установить до монтажа кровельного покрытия крыши.

После сборки деревянного каркаса карниза нижняя плоскость подшивается одним из вариантов отделки. Это может быть вагонка, сайдинг, пластиковые панели или софиты.

Совет! Независимо от того, каким материалом будет подшит карниз, обязательно нужно сделать подкладной уголок — фартук из тонколистового металла. Это обеспечит надежную защиту от замокания лобовой доски и промерзания вентиляционных пазов водным конденсатом.

Исключение составляют случаи облицовки лобовой доски и подшивки нижней плоскости карниза профилированным листом. В этом варианте защитную роль фартука выполняют полоски профлиста, поэтому вместо полноформатного уголка можно сделать декоративный вариант, которым будет закрыт стык между двумя полосками отделочного материала. Нужно сделать поправку на то, что вода, попадающая на облицовку лобовой доски, будет сбрасываться через щели, образованные волнами листового профиля.

Материалы для подшивки карниза

Подшить карниз можно любым прочным листовым материалом, не боящимся воды, обладающим небольшим весом и малым коэффициентом теплового расширения. Наиболее традиционные материалы:

• Вагонка или шпунтованная доска. При наборе сплошного полотна из вагонки нужно сделать вентиляционные зазоры между торцами досок и фасадом здания, размер щели не менее 10 мм;
• Профилированный металлический лист с высотой профиля 8 мм, именуемый в народе «заборным». Облицовку из профлиста можно сделать без вентиляционных щелей, так как на стыках полос всегда остаются щели достаточно больших размеров;
• Софиты представляют собой пластиковые панели со сквозной перфорацией. Это наиболее дорогой и красивый вид материала, используемый для подшивки карниза. Монтируются софиты так, как и обычные ПВХ-панели.

Важным условием подшивки является обеспечение нормального притока воздуха под свесы. При правильном построении кровельного пирога, за счет вентиляционных окон под коньковой планкой поток воздуха будет засасываться через подшивку, перетекать по полостям контробрешетки, попутно удаляя конденсат. Если закрыть облицовку наглухо или сделать щели в подшивке слишком маленькими, свесы крыши и утепление нижних ярусов кровельного пирога будут напитываться влагой и промерзать.

Достоинства

Раньше в частном домостроении наиболее распространённым материалом, из которого чаще всего изготавливалась обрешетка, считалась древесина. Этот легкий, недорогой и повсеместно распространённый материал отлично справлялся с возложенными на него функции. Однако, в последнее время его стали заменять более дорогим металлопрофилем. Металлическая обрешетка, в отличии от деревянной, обладает следующими преимуществами:

1. Большая несущая способность при относительно легком весе. Эта особенность конструкции гарантирует, что сделанный из маловесного металлического профиля настил не увеличить вес кровельного пирога и нагрузку на несущие стены или фундамент.
2. Возможность перекрытия кровель большого размера. Благодаря тому, что металлический профиль имеет большую длину, а также легко соединяется с помощью сварки, он подходит для монтажа крыш производственных сооружений.
3. Высокая устойчивость к коррозии. Сталь, из которой изготавливается металлические профили для сборки стропильного каркаса, не подвергается коррозии при контакте с водой, поэтому служит обрешетка из этого материала намного дольше деревянной.
4. Негорючесть. Обрешётка из металла выдерживает высокие температуры без деформаций, не горит, а также не поддерживает горение, поэтому считается более безопасным материалом для изготовления обрешетки по сравнению с натуральной древесиной.

Обрешетка из металлопрофиля под профнастил

Важно! Современные строительные стандарты и нормы рекомендуют использовать металлическую обрешетку при перекрытии сооружений с высоким риском возгораний (производственные постройки, бани, здания со сложным технологическим оборудованием), а также крыш с длиной скатов более 6 метров.

Выбираем подходящий металлопрофиль

Чаще всего для изготовления несущей каркасной системы используется металлический профиль под сайдинг с П-образным сечением.Этот профиль имеет оцинкованное покрытие, при этом его габариты имеют следующие значения:

• длина – 3м;
• сечение – 60х27 мм.

Профильная планка аналогичного типа используется также при возведении гипсокартонных конструкций под внутреннюю отделку.Почему нельзя использовать профиль для металлосайдинга меньшего сечения, например 40х40 или 50х50 мм? Потому что он не оснащен специальной отбортовкой по кромке, служащей для придания планке дополнительной жесткости.

Монтаж

Монтаж металлической обрешетки выполняется в процессе возведения кровли после окончания процесса сборки стропильного каркаса. Если обрешётка изготавливается из металлопрофиля, то и остальные элементы стропильной системы целесообразно будет изготовить из этого же материала, сопоставимого по весу и величине сечения. Соединять между собой элементы можно с помощью крепёжных элементов из нержавеющей стали или посредством сварки. Монтаж обрешетки происходит следующим образом:

• Сначала устанавливают стропильные пары каркаса и укрепляют их с помощью подкосов или временных распоров. Важно, чтобы стропила верхними ребрами образовывали ровную плоскость, на которую удобно будет закреплять кровельное покрытия.
• Сверху стропил расстилают гидроизоляционное покрытие, которое должно защитить термоизоляционный материал и каркас от проникновения конденсата и атмосферной влаги.
• Если обрешетка относится к двойному типу, то вдоль стропильных ног фиксируют рейки контробрешетки, чтобы создать между ними и кровельным материалом вентиляционный зазор.
• Затем происходит фиксация реек обрешетки с заранее выбранным шагом. Крепить элементы между собой можно с помощью сварки или саморезов из нержавеющей стали с резиновым уплотнителем.

Опытные мастера считают, что монолитная сварная обрешетка из металлических уголков или профиля обладает максимальной несущей способностью, а потому выдерживает интенсивные снеговые и ветровые нагрузки, которыми славится русская зима. Для увеличения устойчивости конструкции к коррозии ее покрывают краской.

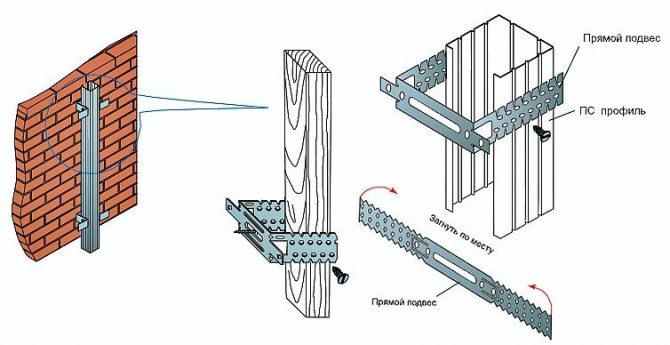

Профиль, используемый для монтажа металлической обрешетки

Шаг обрешетки под профнастил

Отделка карниза металлическим профилем

Наиболее подходящим материалом для изготовления карниза и каркаса под подшивку всегда был и еще долго останется обычный сосновый брусок и дюймовая доска. В качестве подшивочного материала проще всего использовать профлист, лучше всего окрашенный заводским способом. По сути, сделать отделку свесов и подшить основание металлом обойдется вдвое дешевле софита и вагонки. Кроме того, сделать работу можно за пару дней, тогда как набивка вагонки под карниз крыши займет не меньше трех-четырех дней.

Собираем каркас под обшивку

Предварительно нужно сделать торцовку стропильных балок. Для этого по размеру выноса кровельного покрытия определяют размер горизонтальных распорок. Измеряем расстояние от линии будущей заделки капельника до фасада здания.

При замере важно контролировать горизонтальное положение линейки, поэтому измерения нужно сделать с помощью строительного уровня. На стенке отмечаем линию крепления распорок, на стропилах наносим точки пересечения распорки и стропильной балки или кобылки.

С помощью того же строительного уровня через отмеченные точки необходимо сделать риски для запила стропил в вертикальной плоскости. По отметкам на стене с помощью обычной капроновой нитки нужно сделать линию для крепления горизонтального бруса.

Сборку каркаса под карниз крыши выполняем в обратном порядке – сначала крепим на стене брус, затем устанавливаем по уровню распорки, и только после этого запиливаем в одной плоскости концы стропил. Понятно, что все деревянные элементы каркаса необходимо обработать водоотталкивающей пропиткой и антисептиком.

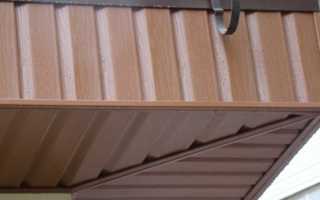

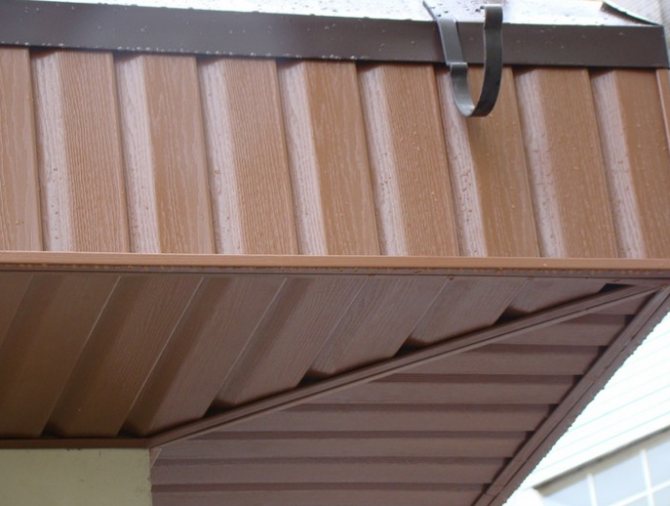

Как сделать подшивку профлистом

Принцип обшивки достаточно прост. Из цельного профилированного листа вырезают отдельные полосы на ширину лобовой доски, это примерно 10-15 см. Если стропила уложены в каркас крыши неточно, и образуется волна, то заготовки под отделку нужно сделать с запасом в 4-5 мм.

Обычно ленты из профлиста режут не сразу, а по мере укладки облицовочного материала на карниз. Первым делом нужно сделать облицовку лобовой доски по всему периметру крыши.

Крепеж выполняется с помощью оцинкованных саморезов с компенсирующими шайбами. Для выравнивания каждой ленты используется натянутый шнур, но перед окончательным креплением нужно сделать проверку положения облицовки по строительному уровню. При укладке металла обязательно нужно сделать перехлест в одну волну, как это делается при укладке на крыше профлиста.

Нижний край облицовки карниза может не иметь ровной линии, быть ступенчатым, это не имеет особого значения, главное — выровнять полоски по верхней кромке, которая заходит под крышу. Нижнюю кромку карниза все равно закроет накладной уголок, поэтому бороться за идеальную конфигурацию не имеет смысла.

На втором этапе нужно подшить профлистом основание. Для этого под горизонтальный брус набивается пластиковый профиль, используемый при сборке софитов или ПВХ панелей. Для подшивки плоскости можно заранее сделать необходимое количество заготовок, и только потом крепить к каркасу.

На завершающем этапе нужно уложить декоративный уголок, закрывающий все линии стыковки подшивочных листов карниза. Уголок нужно сделать на специальном гибочном станке, так как от правильности линий и геометрии декора будет зависеть впечатление обо всей работе.
