Строительные леса. Виды, описание и особенности использования.

Виды лесов

Строительные леса делят на две большие группы: деревянные и металлические. Если с первыми всё предельно просто, то со вторыми придётся разбираться.

В зависимости от требований существует несколько вариантов строительных лесов.

Строительные леса. Виды, описание и особенности использования.

Как и все вышеописанные строительные леса, «jack pump» также имеет свои недостатки. Это и ограничение по высоте производимых работ, и ограничения по весовой нагрузке. Но в малоэтажном индивидуальном строительстве эти недостатки не критичны. Высота использования до 12-13 метров, что соответствует высоте в коньке самых распространенных домов. Весовая нагрузка между столбами 300 кг, что вполне хватает для двух мастеров, некоторого запаса отделочных материалов на рабочем столе и мелкого инструмента. Сборка и приведение из транспортного в рабочее состояние от 20 минут. Минимальное место для хранения, возможность перевозки легковым автомобилем. Это еще не все преимущества. Ввиду легко изменяемой высоты платформы для ходьбы и рабочего стола, на отделочные, монтажные работы затрачивается меньше физических и временных ресурсов. Удобство беспрепятственного прохода вдоль рабочей стены и удобство монтажа длинномерных деталей по горизонтали по достоинству оценили зарубежные строители. Об этом свидетельствует неисчезающий спрос на покупку механических лесов-домкратов.

Производство этих простых и эффективных механических лесов организовано теперь и у нас в стране под разными марками: «Лестеп», «Футлифт», просто «Механические леса». В наших условиях применение механических лесов очень разнообразно. Это обусловлено уже сложившимся очень емким рынком строительных услуг в частном малоэтажном строительстве. Утепление наружных стен, шлифовка бревен в срубе, конопатка, покраска, монтаж винилового сайдинга — все это неполный перечень производимых работ с высокой скоростью и комфортом при помощи механических лесов-домкратов. Отдельного внимания заслуживает применение механических лесов-домкратов при устройстве кровельного покрытия, монтаже и ремонте водосточных желобов, когда применение вышки-туры неудобно в силу своих конструктивных особенностей, а штатные строительные леса нет возможности смонтировать из-за стесненных условий.

Сборно-разборное приставное оборудование для обеспечения доступа к объектам в процессе строительства пользуется огромной популярностью на современном рынке. Ежегодно спрос на строительные леса и вышки-туры возрастает на значительный процент, и конца этому не предвидится, так как расширение, обустройство, реставрация поселков, городков и мегаполисов из года в год лишь набирает обороты.

Клиновые

Крепление таких лесов завязано на металлических дисках, которые расположены на опорных стойках с шагом в 2 метра. На диске находятся так называемые «дырки», обеспечивающие скрепление составных элементов.

На конце перемычных балок располагается замок, с помощью которого трубы крепятся к дискам.

Такие леса крепкие и отлично подойдут для подъема тяжестей на высоту. Длина конструкции может достигать 40 метров.

Рамные разборные строительные леса: цена изделий

Строительные леса рамного типа являются наиболее дешевым и простым в эксплуатации вариантом. В состав конструкции входят готовые элементы из сваренных полых труб в виде вертикальных рам, опор, горизонтальных и диагональных связей. Благодаря тому, что на изготовление элементов не затрачивается много металла, конструкция характеризуется легким весом, быстрым монтажом и разборкой.

Сборка рамных строительных лесов осуществляется с помощью флажковых креплений или хомутов. Такие конструкции применяют как при внутренней отделке помещения, так и при наружных штукатурных и покрасочных работах зданий с простым фасадом. Благодаря малому весу, в лесах можно легко изменить секционность, а также перенести их на другое место.

Рамные строительные леса — конструкция

Можно купить строительные рамные леса одного из видов: ЛРСП-30, ЛРСП-40, ЛРСП-60 и ЛРСП-100, где числовое значение указывает на предельную высоту установки. Однако конструкции отличаются не только габаритами, но и диаметром труб и толщиной стенок составных элементов. Первые два вида выпускаются диаметром 42 мм и толщиной 1,5 мм, а два других – 48 и 3 мм соответственно. Цена строительных рамных лесов начинается от 125 руб./м².

Конструкции могут быть оснащены колесами, что способствует легкому перемещению установки по плоскому грунту. Стандартными габаритами изделия являются такие показатели: высота секции – 2 м, длина – 2-3 м, ширина прохода – 1 м. Для выполнения одноразовых работ можно оформить аренду рамных строительных лесов, цена составит 55 руб./м².

Монтаж строительных рамных лесов: последовательность действий

На подготовленной утрамбованной ровной площадке устанавливаются башмаки и деревянные прокладки. При необходимости можно расположить винтовые опоры. В башмаки помещаются смежные рамы первого яруса с последующим соединением их диагональными и горизонтальными связями. С шагом в три метра ставятся следующие две рамы со связями. Процесс выполняется до момента создания рамных облегченных строительных лесов необходимой длины. По краям конструкции монтируются рамы-ограждения с последующей установкой лестницы.

Важно! Опорные поверхности должны располагаться строго в горизонтальной плоскости.

Сборка строительных лесов хомутового типа

Далее приступают к монтажу второго яруса, который также соединяется связями, однако диагональные элементы располагаются в шахматном порядке относительно предыдущего ряда. Здесь можно применять ригели, на которые укладываются настилы из дерева. Для перемещения людей между ярусами устанавливаются наклонные лестницы в местах, отведенных для люков.

Рамные строительные приставные леса крепятся к стене в шахматном порядке с шагом в 4 м с помощью крюков со втулками или пробок с хомутами или кронштейнами, прикрепленными к стойкам рам лесов. Вышеизложенные действия осуществляются до момента достижения необходимой высоты установки. На предохранительном и рабочем ярусе располагаются продольные и торцевые связи ограждений, которые монтируются в месте отсутствия диагональных стяжек. Леса устанавливаются по отвесу. Демонтаж разборных строительных рамных лесов осуществляется в обратной последовательности, начиная с верхнего ряда.

Передвижные строительные леса на колесах

Самым выгодным вариантом для выполнения быстрого ремонта являются строительные леса тура, которые считаются разновидностью рамной установки. Конструкция характеризуется прочностью и легкостью в сборке. Мобильность установке придают колеса, расположенные у основания вертикальных опор. Весомым достоинством вышки-туры является наличие домкрата в конструкции устройства. Высота изделия не превышает 20 м. Грузоподъемность установки составляет 300 кг/м².

Для выполнения ремонтных работ небольших масштабов очень удобный вариант — передвижные леса

Конструкция изготавливается преимущественно из алюминия, что придает ей легкость и удобство в перемещении. Реже можно встретить стальные туры, обладающие высокой прочностью и надежностью, но характеризующиеся сниженной мобильностью по причине большого веса.

Вышки-туры активно используются при монтаже кондиционеров, освещения, видеонаблюдения, баннеров, бигбордов, карнизов, отделке стен и балконов, ремонте водостоков и крыш. Существует два типа конструкции: неразборные телескопические и разборные. В первом варианте предусмотрен специальный механизм, благодаря которому тура выдвигается на необходимую высоту. Такой тип используется внутри помещения.

Для наружных отделочных или ремонтных работ применяются разборные вышки, имеющие более сложную конструкцию с опорами и диагональными связями. Каждая последующая секция встраивается в опоры нижнего модуля на втулках, в результате получается габаритная конструкция. При высоте установки 1,3 м конструкция укомплектовывается перилами и бортами. Сегодня можно взять вышку в аренду или купить строительные леса, цена которых находится в пределах 150-200 руб./м².

Мобильные леса позволяют устанавливать их в любом удобном месте

Мобильные леса на колесах следует применять в тех случаях, когда понадобится часто менять местоположение установки. Для фиксации конструкции на месте используются специальные тормозные винты.

Штыревые

Сцепление труб происходит за счёт штырей, которые плотно вставляются в крепления на основных балках. Этот вид лесов является самым распространённым за счёт лёгкости сборки и разборки всей конструкции.

Высота таких лесов не должна превышать 40 метров.

Разборные металлические строительные леса штыревого типа

Такие конструкции пользуются большой популярностью на строительных площадках благодаря легкому и быстрому монтажу и разборке установки. В качестве узла соединения в лесах применяются штыри, которые располагаются на несущих опорах. Они стыкуются с отверстиями в трубах связующих элементов. Установки характеризуются прочностью, надежностью, жесткостью, устойчивостью, износостойкостью и долговечностью. Их можно использовать многократно, без труда перевозя с места на место в разобранном виде.

Схема сборки строительных лесов штыревого типа

Благодаря высокой несущей способности конструкция может выдержать значительное количество тяжелых строительных материалов. Такие леса применяются на территориях со сложным рельефом и при строительно-монтажных работах сооружений криволинейной конфигурации. К недостаткам конструкции можно отнести большой вес установки, что связано со значительным количеством металла.

Сегодня осуществляется продажа строительных лесов штыревого типа таких разновидностей:

• ЛШ-50 – высотой до 50 м, секционной высотой 2 м, длиной 1,5-3 м, шириной прохода 1-2 м;
• ЛСПШ-2000-4 – высотой 40 м, шириной прохода 1,6 м, высотой секций 2 м, длиной 2,5 м;
• Э-507 – высотой 60 м, шириной прохода 1,6 м, длиной и высотой секций 2 м.

Купить конструкцию можно от 519 руб./м². Также некоторые компании предлагают взять установку в аренду. Цена м² строительных лесов составляет 90 руб./м².

Хомутовые

Крепление труб происходит за счёт жестких хомутов. Это обеспечивает вариативность конструкции, поэтому такой вид лесов отлично подойдёт для архитектурно сложных зданий.

Такая конструкция, за счёт своего строения, способна достигать в высоту до 80 метров.

5.1.3. Проверка настила

Наибольшее напряжение в настиле от из гиба ан в сечении, проходящем через точку О в доске настила, определяется, кгс/см2:

где WH

= b t 2 /6 — момент сопротивления дос ки, см3;

b

— ширина доски, см;

t

— толщина доски, см.

Доски настила изготавливаются по ГОСТ 8486-86* , как правило, из сосны с допустимым напря жением изгибу [ s

с ] = 150 кгс/см2.

В случае ремонта настила и использования нестандартных досок допустимое напряжение принимается [ s

с ]= 100 кгс/см2.

Как сделать строительные леса своими руками?

Чтобы изготовить надёжную конструкцию, к процессу необходимо подойти максимально внимательно и аккуратно.

Если же вы всё-таки решились делать всё сами, то прежде всего необходимо подготовить примерный чертёж конструкции и определить её высоту.

На этом этапе нужно решить, какой вид лесов будет использоваться при строительстве.

Клиновые строительные передвижные леса

Данная конструкция создается из функциональных элементов с помощью специального клинового фиксирования. В качестве вертикальных составляющих используются трубы с фланцами, горизонтальных – трубы с держателями. Для придания установке мобильности ее рекомендуется оснастить специальными колесиками. Такие леса характеризуются прочностью и надежностью. При монтаже установки можно менять угол направления соединительных элементов, благодаря чему создаются многоуровневые конструкции различной конфигурации.

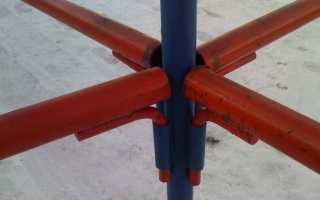

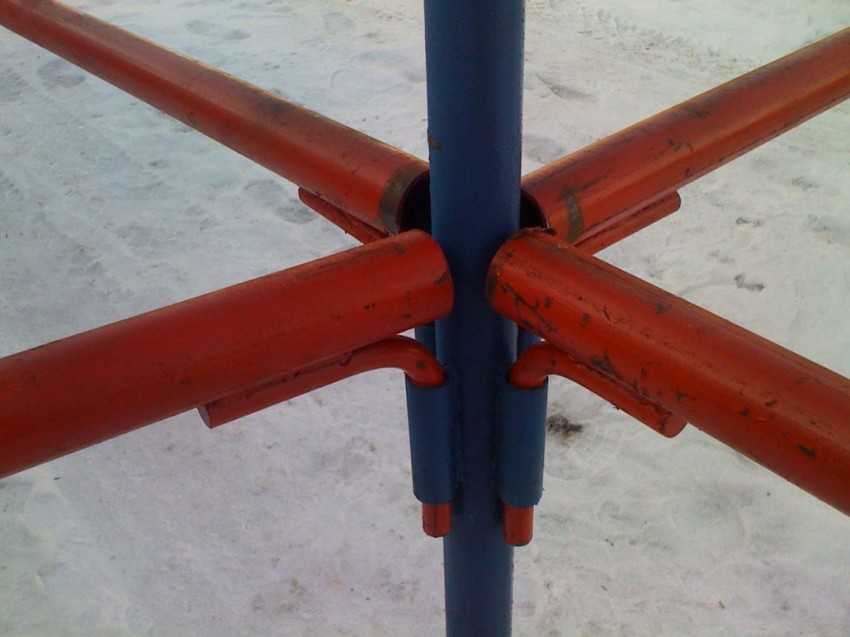

Соединительный узел клиновых строительных лесов

Производители выпускают клиновые строительные леса размером: высота секции – 2 м, длина – 2-3 м, ширина прохода – 1-3 м. Конструкция может иметь высоту 60 и 100 м. Установка способна выдержать большую нагрузку до 500 кг/м², поэтому устройство используют во время строительства сложных объектов в том случае, когда осуществляется подъем тяжелых узлов и материалов.

Полезный совет! Для обеспечения безопасности людей, которые могут находиться вблизи стройплощадки, рекомендуется купить сетку для строительных лесов, предназначенную для ограждения фасада здания.

Леса удобны в эксплуатации, однако требуют трудоемкого монтажа. Конструкция характеризуется универсальностью, благодаря чему может быть использована не только при строительстве зданий, но и при возведении сцен, трибун, навесов, эстакад. Это незаменимая установка в судо- и самолетостроении. Стоимость конструкции начинается от 425 руб./м². Взять в аренду строительные леса можно за 85 руб./м².

Из какого материала изготавливают строительные леса: фото изделий

Строительные леса – фото наглядно отображают разные варианты – могут быть деревянными, оцинкованными, стальными и алюминиевыми. Последний вариант является самым легким и мобильным, его целесообразно использовать для внутренних или наружных работ на небольшой высоте. Самыми крепкими и долговечными считаются стальные конструкции, которые легко ремонтируются, чего нельзя сказать про леса из алюминия. Оцинкованные изделия также являются прочными. Главное их достоинство – стойкость к коррозии, поэтому это оптимальный вариант для наружных работ, где они могут стоять длительное время при неблагоприятных погодных условиях.

Цена строительных лесов из стали и оцинковки будет намного выше, чем у аналогов из других материалов. К тому же такие конструкции являются наиболее тяжелыми, что усложняет их транспортировку. Однако такие леса способны выдержать не только людей, но и необходимые инструменты и материалы. Поэтому стальные и оцинкованные конструкции используют чаще всего при масштабных строительно-монтажных работах.

Сегодня большой популярностью пользуются металлоконструкции от Дмитровского завода строительных лесов. Продукция характеризуется высокой прочностью, надежностью, долговечностью и приемлемой стоимостью.

Металлические конструкции лесов наиболее популярны сегодня

Кроме металлических лесов часто применяются деревянные изделия, которые являются простыми и экономичными в исполнении. Их можно легко изготовить самостоятельно из подручных материалов. Однако такая конструкция более громоздкая. Несмотря на то что она является разборной, как и другие аналоги, доски из-за того, что будут испачканы и повреждены гвоздями, вряд ли можно будет использовать для других мероприятий. Такое изделие рассчитано на выполнение работ на уровне максимум второго этажа.

Металлические

Изготовление строительных лесов из труб своими руками — дело весьма непросто, поэтому дважды задумайтесь, возможно, покупка таких лесов будет быстрее и дешевле для вас.

Решившимся всё сделать своими руками понадобятся:

• Трубы диаметром 15 мм;
• Профильные трубы диаметром 30х30 мм и 25х25 мм;
• Пару листовых пластинок 60х60 мм;
• Доска для настила;
• Лестница и уровень;
• Болты и саморезы;
• Дрель, болгарка и сварочный аппарат.

Инструкция по изготовлению металлических лесов состоит из нескольких пунктов:

Трубы диаметром 15 см нужно нарезать на 90 сантиметровые и 2-ух метровые. Вторые пойдут на диагональные крепления, поэтому их концы нужно надрезать на 5 см и расплющить. Часть двухметровых труб оставьте нетронутыми, они пойдут на опорные балки.

Для высоких лесов понадобятся специальные соединение, которые делаются из профильных труб. 25х25 миллиметровые нужно нарезать на части по 30 см, а из 30х30 необходимо сделать заготовки по 8 см.

Узкие вставляем в широкие и привариваем посередине. Так вы избежите изгибов и укрепите конструкцию.

Положите нетронутые 2-ух метровые трубы параллельно друг другу и закрепите поперечинами длинной 90 см. К нижним ножкам рамы прикрепите листовые пластинки, которые не дадут проваливаться лесам.

Две рамы установите параллельно и примерьте диагональные распорки. Места их соединение с опорными трубами пометьте и просверлите в них отверстия под болты. На этом этапе важно сделать всё ровно, иначе вся конструкция будет перекошена. Для этого отлично подойдёт обычный уровень.

Покрасьте доски и металлическую конструкцию, чтобы избежать быстрой порчи лесов.

Установите деревянные настил и прикрепите его к раме.

На этих фотографиях вы можете наблюдать строительные леса, которые должны у вас получиться при соблюдении всех советов.

Виды строительных лесов: конструкция и требования к изделию

Монтажные леса широко применяются при проведении ремонта и строительства. Это незаменимый атрибут при выполнении внутренних и наружных отделочных работ на определенной высоте. Размер и конструкция лесов зависит от характера и сложности проведения монтажа. Главным предназначением данного строительного элемента является создание комфортных и безопасных условий при выполнении работ. Таким образом увеличивается эффективность работы, а также обеспечивается экономия сил и времени.

Независимо от типа конструкции строительные леса должны быть изготовлены из прочных материалов.

Независимо от вида конструкции, строительные леса должны быть надежными и прочными с учетом расположения на них людей, материалов и инструмента. Изделие следует размещать на подготовленной твердой и ровной площадке. Конструкция должна находиться на расстоянии не более 150 мм от стены для наружных работ и не превышать 100 мм – для внутренних.

Обратите внимание! В случае использования конструкции в течение длительного времени, необходимо предусмотреть канавы для отведения дождевой воды с площадки, чтобы не вымывался грунт из-под стоек устройства.

Строительные леса состоят из таких элементов:

• стоек;
• диагональных и горизонтальных распорок, придающих конструкции пространственную прочность;
• перемычек для настила;
• упоров, предназначенных для обеспечения устойчивости конструкции и предотвращения ее падения;
• настила из досок, где будет стоять человек;
• ограждающего элемента для защиты работника от падения вниз;
• стремянки или лестницы для подъема на необходимый уровень.

Обратите внимание! При выполнении наружных ремонтно-строительных работ рекомендуется использовать фасадную сетку для строительных лесов, которая предотвратит падение работников, материалов и инструментов. А также обеспечит защиту отделки от солнца, пыли, порывов ветра и осадков.. В зависимости от состава функциональных элементов и варианта их крепления все строительные леса делятся на четыре типа: клиновые, хомутовые, рамные и штыревые

Конструкции являются приставными, стоечными и разборными. Исключение составляют леса, где вместо вертикальных стоек применяются рамы. Существуют также подвесные устройства, которые можно не только устанавливать на грунт, но и прикреплять к зданию. К ним относятся хомутовые, чашечные и клиновые строительные леса

В зависимости от состава функциональных элементов и варианта их крепления все строительные леса делятся на четыре типа: клиновые, хомутовые, рамные и штыревые. Конструкции являются приставными, стоечными и разборными. Исключение составляют леса, где вместо вертикальных стоек применяются рамы. Существуют также подвесные устройства, которые можно не только устанавливать на грунт, но и прикреплять к зданию. К ним относятся хомутовые, чашечные и клиновые строительные леса.

Типы конструкции строительных лесов.

Процесс изготовления

Изначально следует своими руками сколотить правильный каркас. В большинстве случаев рациональнее использовать приставные леса, на которые потребуется меньше пиломатериала. Чтобы самому правильно сделать самодельные конструкции, которые потом можно просто приставить к стене, следует придерживаться технологии монтажа, которая поможет собрать самостоятельно строительные леса из дерева. Чтобы построить надежную конструкцию, где можно будет работать без опаски над пристройкой, для проведения отделочных работ, необходимо придерживаться определённой схемы.

Каркас

Перед началом работ по сборке каркаса следует разровнять площадку и при необходимости ее осушить, чтобы готовая конструкция не шаталась во время работы. На ровной площадке проще установить вертикальные стойки каркаса, под которые не придется подкладывать кирпичи и обрезки досок.

Первыми монтируются 4 вертикальные стойки, для которых используется брус размером 10х10 см или толстые доски шириной в 4-5 см. Стоки обрезаются по высоте и скрепляются с помощью горизонтальных брусков или коротких досок. Сначала нужно собрать боковины каркаса на земле, после чего их поднимают и скрепляют параллельными элементами. Стойки для каркаса, для лучшей устойчивости, лучше делать трапециевидной формы. Например, нижнюю распорку одной боковины можно сделать длиной 1,2 метра, а верхнюю длиной 1 м.

При сборке боковин каркаса на земле лучше работать вдвоем. Если сборка каркаса проводится одним человеком, то сначала нужно внутреннюю распорку укрепить на стене.

Парных стоек должно быть несколько. Они являются опорой для настила, который расходится в разные стороны. Стойка может быть одиночной. В этом случае ее длину не стоит делать более 4 метров.

Чтобы конструкция получилась устойчивой, на каждой ее боковой стороне нужно сделать диагональные распорки, которые будут выполнять функции ребер жесткости и не дадут лесам качаться.

Настил

Когда будет собран каркас лесов, можно приступать к установке щитового настила, который делается из досок толщиной в 4-5 см. При укладке настила следует помнить о том, что между досок не должно быть больших щелей. Длина одного пролета настила не должна превышать 3-4 метров, если толщина досок составляет 4-5 см. Для более тонких досок длина должна составлять не более 2 метров.

Люки и лестницы

Для подъема на верхние ярусы потребуется сделать лестницу со ступеньками размером 5х5 см. Интервал между ступеньками подбирается индивидуально под человека, который будет работать на такой лестнице.

Если леса будут двух ярусные, то нужно сделать люк для подъема на второй этаж. Его обычно делают сбоку. В центре люк будет мешать работе. К люку прибивается лестница, по которой будет производиться подъем на второй этаж строительных лесов.

Приставные подмостки

Этот элемент помогает поднимать на верхний ярус емкости с рабочими составами и подниматься самим отделочникам. Его тоже собирают из досок самостоятельно. Подмостки одним концом упираются в землю, а другим к стене. Чаще всего используются рамные или приставные конструкции, которые считаются самыми надежными. В их основе лежит не каркас, а рама, которая увеличивает их прочность и обеспечивает безопасное передвижение по подмосткам.

Для их изготовления используется брус размером 5х15 см и доска толщиной в 3-4 см. Все деревянные детали скрепляются с помощью гвоздей. Из двух досок длиной в 1 м делают опору. Один элемент крепится вертикально и смотрит вниз, второй в сторону. Детали соединяются под прямым углом. На это основание набивается настил с шагом в 1-2 см. Затем, для укрепления конструкции, в образовавшийся угол крепятся укосины, выполненные из диагональных брусьев. Их нижняя сторона должна упираться в грунт. Для фиксации нижней части подмостков в нижней части вбивается кол. Верхняя его часть прибивается к основанию гвоздями.

В созданное сторонами угла пространство укладываются щиты с каждой стороны, которые обеспечат жесткость конструкции. Сверху кладут настил.

На строительство деревянных лесов уходит немного времени, если руководствоваться предложенной схемой. Чем качественнее и надежнее будут конструкции, тем быстрее будут проведены отделочные работы. От строительных лесов напрямую зависит безопасность тех, кому приходиться работать на высоте. При проведении строительных или ремонтных работ в малоэтажном строительстве без таких конструкций не обойтись. Поэтому нужно знать, как быстро и правильно собрать такую конструкцию из досок своими силами.

Подробнее о том, как сделать строительные леса из дерева своими руками, смотрите в следующем видео:
