Идея утепления мелкозаглублённых плитных фундаментов родилась в странах северной Европы, вынужденных постоянно изыскивать способы строительства, которые позволят экономить за счёт уменьшения объёма затрат дорогостоящих энергоносителей. В России подобная технология применяется не более 10 лет, но за это время и застройщики, и строители смогли оценить по достоинству теплотехнический эффект, который даёт утепление плитного фундамента.

Что такое экструдированный пенополистирол?

Не все отчётливо понимают, что, собственно, представляет собой пенополистирол. В общем и целом, это не что иное, как обычный и хорошо всем знакомый пенопласт, используемый в повседневной практике, в основном, для упаковки хрупких предметов. Это прочный, лёгкий, теплосберегающий, бионеразлагаемый и почти нерастворимый материал, получаемый посредством заполнения газом гранул стирола и их последующего нагревания.

При температурном воздействии гранулы «раздуваются» до тех пор, пока не занимают весь доступный им объём и не спекаются между собой.

Экструзионный или экструдированный пенополистирол отличается особой технологией изготовления. Для обычного пенопласта полистирольные гранулы просто нагревают водяным паром, тогда как, чтобы получить ЭППС, применяется сразу несколько процессов: гранулы смешивают и нагревают, вводят вспенивающее вещество, после чего под большим давлением экструдируют, т.е. выталкивают сквозь формовочное отверстие.

Данная технология обеспечивает большую равномерность, а следовательно, и большую прочность ЭППС по сравнению с пенопластом.

Какие преимущества такого утепления

Гидроизоляция и утепление основания не только уменьшают счёт за отопление, но и продлевают жизнь основы всего дома. В неизолированные фундаменты попадает влага из окружающего грунта, из-за чего при отрицательной температуре происходит расширение воды в порах материала, приводя к его разрушению.

Утепление фундамента пенополистиролом – лучший способ защитить свой дом от разрушения и потерь тепла. Пенополистирол – это ячеистый материал, изготовленный из стирола, так называют пенопласт (ППС). Экструдированный (ЭППС) – это следующее поколение, изначально создаваемый для изоляции кораблей, сейчас он из-за высокой эффективности, используется в строительстве. Из-за другого способа производства, и больших возможностей экструдированный пенополистирол стоит в 2 раза дороже, чем простой пенопласт.

Преимущества и недостатки утеплителя:

• лёгкий вес;
• низкая теплопроводность, морозостойкость;
• влагостойкость;
• простота монтажных работ для утепления фундамента пенополистиролом;
• способность выдерживать высокий вес не сминаясь, чего пенопласт не может;
• непривлекательность утеплителя для грызунов;
• долговечность;
• невысокая, по сравнению с другими видами утепления, цена.

Недостатки такого утепления тоже есть:

• утеплитель плохо переносит точечное давление, поэтому приходится укреплять углы, и создавать небольшую прослойку песка между каменистым грунтом и утеплителем;
• пенополистирол горюч, и при утеплении цокольного этажа нуждается в специальной отделке.

Хотя материал дороже обычного пенопласта, его преимущества идеально подходят для фундамента.

Плюсы и минусы ЭППС

Пенополистирольный утеплитель на нижнем уровне здания уверенно конкурирует с более привычной минеральной ватой. Последняя утрачивает эффективность при намокании, поэтому использовать её под землёй нецелесообразно. Пенополистирол за целый месяц непосредственного контакта с водой (например, с подземными водами, активизирующимися весной) впитает менее 1% от всего своего объёма. Кроме того, этот материал не гниёт, не поддаётся химическим воздействиям и способен выдержать до тысячи замерзаний, не деформируясь и не утрачивая свойств.

Главное положительное качество экстудированного пенополистирола, крайне важное именно для термоизоляции фундамента – низкая теплопроводность, — объясняется его уникальной закрытопористой структурой. Пенополистирол представляет собой, по сути, скопление наполненных газом замкнутых ячеек. Вместе они образуют своеобразную воздушную подушку, которая не выпускает тепло изнутри и не впускает холод снаружи. То есть ЭППС идеально соответствует требованиям, которым обязан соответствовать качественный утеплитель.

Плотность пенополистирола значительно превосходит «потолок», необходимый для того, чтобы утеплить подвал и цоколь (до 35 килограммов на кубометр).

Наконец, явными преимуществами для потребителей являются:

• небольшой вес материала;
• лёгкость при резке;
• простота монтажа, обеспечиваемая за счёт соединительных шипов и пазов по краям плит;
• вытекающая из предыдущего пункта идеальная стыковка плит, благодаря чему холод не будет проникать между ними.

У пенополистирола есть и отрицательные стороны. Главная из них – горючесть материала. Решить эту проблему поможет обработка защитным составом.

Общие сведенья о материалах или роль утеплителя в обустройстве фундамента

Для начала давайте разберемся с терминами. Пенополистиролом принято называть легкий ячеистый материал, созданный на основе стирола.

Сейчас на рынке наиболее широко представлены 2 вида этого популярного материала:

1. Общеизвестный пенопласт на техническом языке называется ячеистым пенополистиролом. Данный материал был разработан еще в первой половине прошлого века и сейчас является одним из самых популярных утеплителей;
2. Экструдированный пенополистирол имеет ту же самую основу, но производится по другой технологии. Его характеристики на порядок выше, но и цена у экструдированного собрата превышает стоимость хорошего пенопласта минимум в 2 – 3 раза.

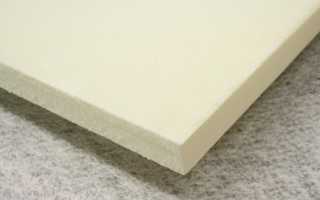

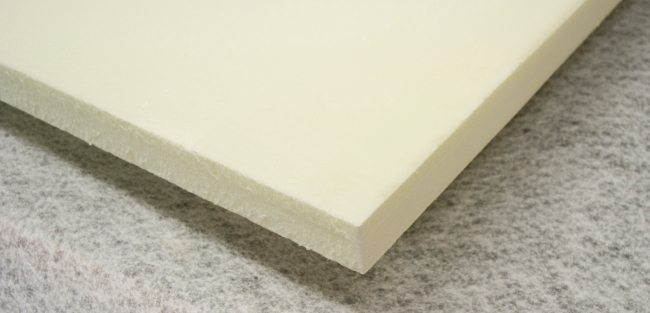

Стандартный лист экструдированного пенополистирола.

Почему именно экструдированный пенополистирол

Те хозяева, которые уже интересовались ценами, наверняка заметили, что утепление дома экструдированным пенополистиролом довольно дорогая затея. Гораздо дешевле обшить дом простым пенопластом, к примеру, ПСБ-С25, что, кстати, в большинстве случаев и делается.

Упаковка пенопласта ПСБ-С25.

Но здесь у любого нормального человека возникает резонный вопрос: если весь дом можно утеплить недорогим пенопластом, то почему нужно платить больше за экструдированный пенополистирол для фундамента? В свое время я тоже над этим задумывался, и оказалось, что причин несколько.

Начнем с того, что пенопласт не зря называется ячеистым материалом, каждый замечал, что шарики можно легко раскрошить своими руками, соединение между ними неплотное.

Следовательно, туда, где есть зазоры, обязательно проникнет вода и как только ударит мороз, плиты начнут потихоньку сыпаться, а значит, сверху их нужно хорошо защищать, в то время как экструдированный пенополистирол представляет собой плотный, монолитный материал, в структуру которого влага в принципе не может проникнуть.

Если взять табличные данные, то водопроницаемость пенопласта 3–4%, а пенополистирол имеет показатель 0,4% максимум. И то эти 0,4% даются на водопроницаемость в метах разреза листов, то есть там, где нарушена целостность ячеек.

Пенополистирол с монтажными боковыми пазами.

В свое время экструдированный легкий пенополистирол был разработан для нужд флота, из него предполагали делать спасательные жилеты и другие подобные средства. Но скоро выяснилось, что эти плиты обладают феноменальной прочностью и гораздо более востребованы в строительной индустрии.

Сейчас ни одно приличное автомобильное шоссе или взлетная полоса аэродрома не обходится без утепления полотна. И здесь используется исключительно экструдированный пенополистирол.

Экструдированные плиты могут выдержать давление до нескольких десятков тон на квадратный метр. К слову пенопласт начинает сминаться уже при давлении превышающем 100 – 200кг. А это как вы понимаете при закладке в грунт очень мало.

Уровень прочности экструдированного пенополистирола.

Теперь перейдем к более банальным вещам. Хозяева частных домов отлично знают, что пенопласт является излюбленным местом обитания мышей, этой живности там тепло и уютно. Утепление дома экструдированным пенополистиролом полностью снимает данную проблему.

Максимальный срок эксплуатации пенопластового утеплителя по нормативам не превышает 25 лет. А гарантия на экструдированный пенополистирол только стартует от 40 лет.

И наконец, если сравнивать материалы по уровню теплопроводности, то пенопласт уступает своему молодому родственнику примерно на треть. То есть там, где нужна толщина пенопласта в 100 мм, можно обойтись пенополистиролом 70 мм.

Мне известен только один способ использования толстого пенопласта для утепления фундамента ниже уровня грунта. Это когда поверх пенопласта монтируется еще кирпичная кладка для его защиты. Но цена такого варианта в разы выше, чем самый дорогой экструдированный пенополистирол.

Защита пенопласта на фундаменте при помощи кирпичной кладки.

Нужно ли утеплять фундамент

Еще 20 – 30 лет назад считалось, что монолитные железобетонные фундаменты защищать, а тем более утеплять не следует. Якобы с такими тяжелыми, прочными конструкциями и так ничего не станется.

Сейчас концепция изменилась, и вот по каким причинам:

• Действительно бетонный монолит, заложенный ниже уровня промерзания грунта вполне способен выдержать подвижки почвы при морозном пучении. Но какой бы ни был прочный бетон, от постоянного промерзания он рано или поздно начнет портиться. Наружная теплоизоляция фундамента пенополистиролом полностью снимает проблему промерзания монолита и увеличивает срок его службы в разы;
• Для мелко-заглубленных конструкций морозное пучение это злейший враг. Бывали случаи, когда такие ленты не просто трескались, их полностью выворачивало. Выяснилось, что если «обернуть» мелко-заглубленный бетонный фундамент в рубашку из экструдированного пенополистирола, то подвижки почвы ему уже не страшны. Заметьте, пенопласт не способен выдержать такое давление, его попросту сомнет;
• Современный капитальный дом немыслим без хорошего подвала, а иногда даже целого технического этажа с гаражом, прачечной и прочими помещениями. Так вот, утепление фундамента пенополистиролом автоматически избавляет хозяев от постоянного конденсата на стенах цокольных помещений. Вы получаете прохладный и вместе с тем сухой подвал;

Фундамент, треснувший от морозного пучения.

Такая новомодная технология, как «Шведская плита» которая рассчитана на возведение энергосберигающих домов в условиях севера и причем на нестабильных грунтах, изначально разрабатывалась с использованием экструдированного пенополистирола. С другим утеплением ее реализовать нельзя.

• Но едва ли не самой важной причиной, доказывающей необходимость утепления фундамента, являются серьезные потери тепла, а значит и денег в холодный период времени. Который, кстати, на большей территории нашей великой державы продолжается не менее полугода. Так вот если обратиться к сухим цифрам, то выясняется, что в доме с обычным ленточным фундаментом теплопотери от фундамента составляют порядка 20%, а в коттеджах с заглубленным цокольным этажом потери доходят до 25%. Согласитесь, с учетом современных цен на топливо, за полгода сумма «набегает» солидная.

Схема фундамента по технологии «Утепленная шведская плита».

Когда и в каком порядке утеплять?

Утепление фундамента экструдированным пенополистиролом производится как в процессе строительства, так и тогда, когда дом уже готов. Не нужно быть профессионалом, чтобы сделать всё собственноручно – методы обработки ЭППС не требуют владения какими-то особыми навыками.

Теплоизоляция подвального этажа требует строгого соблюдения определённого порядка действий:

• подготовка фундамента;
• монтаж гидроизоляционного материала;
• укладка утеплителя;
• монтаж защитного слоя;
• завершающая отделка цоколя;
• засыпка траншеи;
• установка отмостки.

Как выбрать

Покупая ЭППС, нужно обязательно потребовать сертификат качества. Сами листы тоже необходимо осматривать. Они могут быть разной окраски, но цвет должен быть однородным. Желательно надломить кусок листа, должен быть слышен характерный треск. Потом посмотреть на структуру, на линии разлома будут видны правильные многогранники. При надавливании пальцем на лист он должен пружинить, но небольшая вмятина может остаться.

Все листы утеплителя должны быть одной толщины

При выборе ЭППС для утепления фундамента нужно обращать внимание на плотность. Для этих работ плотность пенополистирола должна быть не менее 35 кг/куб. м.

Материалы и изделия, использующиеся при монтаже

Для выполнения работ по утеплению фундамента понадобятся:

• пенополистирольные листы. Для определения количества экструдированного пенополистирола необходимо обмерять площадь фундамента и согласно этим показателям приобрести необходимое количество пенопласта;
• мастика на водной основе. Также многие рекомендуют для создания надежной гидроизоляции использовать рубероид;
• щебень и песок для создания подушки;
• специальный клей для фиксации утеплителя;
• дюбель – гвозди для крепления пенополистирольных листов;
• монтажная пена для заделывания стыков и устранения дыр;
• уровень для создания ровных поверхностей;
• шпатель с зубчиками для нанесения клея;
• армирующая сетка для создания прочных конструкций;
• приготовленный бетон для заливки.

Только после того, как все необходимые материалы приобретены, а инструменты подготовлены можно приступать к выполнению монтажных работ. Использование ЭППС простое, и доступное для каждого счастливого обладателя дачи.

Технология утепления фундамента

Утепление дома

Процесс утепления состоит из следующих этапов: гидроизоляции поверхности, крепления пенополистирола, наружной отделки фундамента. После выемки земли нужно подождать, пока основание хорошо просохнет, и только потом приступать к изоляции стенок.

Шаг 1. Гидроизоляция поверхности

Гидроизоляция фундамента жидкой резиной

На сухие ровные стенки фундамента наносится обмазочная гидроизоляция слоем 4 мм. Мастику следует использовать без органических растворителей, лучше на полимерной или водной основе. Смесь наносят валиком, стараясь хорошо заполнить поры и мелкие щели в бетоне. Можно использовать для гидроизоляции только рубероид или комбинировать оба материала: поверх мастики наложить рубероид и проклеить стыки той же смесью.

Влагозащитный слой должен полностью закрывать всю поверхность основания и цоколь и не иметь зазоров.

Шаг 2. Крепление пенополистирола

Когда высохнет мастика, можно приступать к основному этапу. Берут первый лист утеплителя и с тыльной стороны наносят клей либо продольными полосами, либо точечно, главное, чтобы клей был по центру листа и по краям. Через 1-2 минуты после нанесения лист прикладывают к фундаменту, проверяют его положение по уровню и сильно прижимают. К фундаменту плиты крепят только клеем, чтобы не нарушить целостность основы, а на цоколе дополнительно укрепляют плиты дюбелями-грибками.

Нанесение клея на пенополистиролТочечное нанесение клеяКрепление дюбеля-грибкаКрепление дюбеля-грибкаКрепление пенополистирола дюбелями

Следующий лист необходимо крепить сбоку вплотную к первому, чтобы стыки были максимально плотными. Обязательно контролируют уровнем расположение каждого фрагмента – это исключит образование перекосов. Укладку выполняют снизу вверх, при этом вертикальные швы рекомендуется смещать на пол-листа в сторону. Когда первый слой полностью закреплен, приступают ко второму. Все повторяется точно так же, только стыки верхнего слоя не должны совпадать со стыками нижнего – плиты обязательно укладывают со смещением. В завершение внимательно осматривают слой теплоизоляции и при выявлении щелей на швах задувают их пеной.

При утеплении цоколя листы укладывают сразу на клей, а дюбели используют через 2-3 дня, когда клей уже высохнет. Каждую плиту закрепляют по углам и в центре; для экономии крепежи можно ставить на швах.

Шаг 3. Оштукатуривание фундамента

Для защиты пенополистирольных плит необходим еще один слой, например, штукатурка. Цокольную часть можно закрыть сайдингом или облицевать керамогранитом. Сначала поверх плит закрепляют стекловолоконную сетку, используя дюбели с большими шляпками. На стыках нужно укладывать армирующий материал внахлест на 10 см. Сетку рекомендуется хорошо натягивать, чтобы не образовывались складки, которые приведут к растрескиванию штукатурного слоя.

Формирование фундамента-плиты

Устройство фундамента подразумевает этапы: подготовка участка, рытье котлована, создание подушки, проведение дренажа, установка опалубки, заливка стяжки, укладка гидроизоляции, армирование, заливка бетоном.

Фундаменты-плиты могут быть мелко- и глубокозаглубленными. Мелкозаглубленными считаются фундаменты, закладывающиеся на глубину, которая меньше глубины промерзания почвы. При возведении с поверхности снимается плодородный слой от 200 до 500 мм, выкапывается котлован по размерам, утвержденным в проекте по возведению здания. После этих работ по технологии ведутся работы по созданию подушки из песка и гравия, она утрамбовывается предварительно. На нее сверху размещаются слои гидроизоляции, на гидроизоляции размещают арматурный каркас.

Схема армирования плитного фундамента.

Фундамент-плита испытывает поперечные и продольные нагрузки на изгиб, скручивание, поэтому требования к каркасу предъявляются серьезные. Для армирования применяется ребристая арматура, при этом обеспечивается ее максимальное сцепление с бетоном. Диаметр арматуры должен быть 12-16 мм.

Между собой арматура соединяется проволокой, поскольку этот способ крепления имеет преимущества перед сваркой: места сварки непрочные, сталь испытывает перегрев, теряя рабочие характеристики. Арматурный каркас составляют верхняя и нижняя сетки, жестко скрепленные между собой прутками арматурными. Расход металла на плитный фундамент выше, чем на другие типы оснований.

Грамотное армирование гарантирует долговечность и надежность конструкции. При этом предварительно ведутся расчеты с учетом нагрузки здания на плитное основание. Когда произведена закладка арматурного каркаса, приступают к заливке бетоном в котловане. В результате возводится большая плита-монолит, служащая фундаментом и полом.

Верхняя часть плиты оказывается полом этажа цоколя или подвального помещения, без которых возведение здания на плитном фундаменте нерентабельно. Устройство фундамента глубокого заглубления предусматривает рытье котлована с большим объемом земляных работ, что составляет большие материальные расходы. Данные конструкции возводятся для строительства очень тяжелых сооружений и многоэтажных железобетонных зданий, для легких домов они не подходят.

Расчёт оптимальной толщины и количества материала

Если было принято решение утеплять фундамент дома пенополистиролом, сначала нужно узнать оптимальную толщину материала и его необходимое количество.

Первый делом нужно определить цель работы:

• снижение потери тепла в помещении;
• утепление подвала;
• превращение подвала в жилую комнату.

Требуемая толщина также зависимости от:

• климата;
• эксплуатации и назначения здания;
• мероприятий по защите от конденсации влаги;
• энергосбережения.

Самой важной характеристикой для утеплителя фундамента является его теплопроводность. Чем это значение меньше, тем лучше сохраняется тепло. Коэффициент теплопроводности можно обозначить как количество тепловой энергии, которая проходит через материал площадью 1 м², если разница температур на поверхности равна 1 °C. Эту величину измеряют в Вт/м²*°C. Чтобы рассчитать необходимую толщину утеплителя, нужно знать ещё одно значение – сопротивление теплопередаче. Оно измеряется в м²*°C/Вт. Чтобы его вычислить, можно использовать такую формулу: R=d/k, где d – это толщина стены, K – коэффициент теплопроводности, а R – необходимая толщина пенополистирола.

Таблица. Расчёт толщины теплоизоляции.

Толщина теплоизоляции, ммСопротивление теплопередаче, м2*°C/Вт Коэффициент теплопроводности, Вт/м2*°C

40	1	0,83
50	1,25	0,68
60	1,50	0,58
70	1,75	0,51
80	2,00	0,45
100	2,50	0,37
120	3,00	0,31
130	3,25	0,39
140	3,50	0,27

Важно! Верный расчет теплопроводности поможет улучшить эффективность работы отопительной системы и сэкономит немало средств. Не нужно сразу покупать слишком толстые плиты, так как их стоимость выше. Выгоднее заранее вычислить оптимальный вариант.

Расчет толщины утеплителя

Необходимое количество пенополистирола можно рассчитать, умножив высоту на периметр дома и разделив полученное значение на его площадь. Итоговый результат поможет узнать, сколько нужно пенопласта в листах. Для работы также понадобится клей, расход которого зависит от производителя и указан на упаковке.

Сколько нужно утеплителя?

Цены на пеноплекс

Пеноплекс

Вертикальный способ укладки

Схема утепления фундамента

Варианты утепления фундамента

Вертикальный вариант подходит как для домов, которые ещё строятся, так и для тех, что находятся в эксплуатации. Лучше всего использовать его для строящегося дома. Этот способ состоит из следующих этапов.

Шаг 1. Поверхность сначала нужно откопать, очистить от грунта, мусора, в том числе строительного, плесени, пыли и жирных пятен.

Земляные работы

Шаг 2. Затем её выравнивают при помощи цементного раствора и выполняют обмазочную гидроизоляцию, не используя при этом мастику на основе растворителей. Это необходимо для того, чтобы избежать намокания фундамента от грунтовых вод.

Цены на битумную мастику

Битумная мастика

Подготовка к монтажу утеплителя

Гидроизоляция фундамента

Шаг 3. Контактный клей разводят и, пока он созревает, отмечают нижнюю границу укладки на рабочей поверхности. Плиты можно немного заглублять.

Правила фиксации пенопласта и пенополистирола

Шаг 4. Клей наносят полосами по периметру и в центре, спустя минуту плиту нужно прижать к основанию и держать в таком положении несколько секунд. При необходимости её выравнивают и крепят следующую, вставляя в паз. Лучше использовать уровень, чтобы не допустить перекосов. Если нужен второй слой, он располагается так, чтобы перекрыть швы предыдущего. Такое расположение плит способствует лучшей изоляции.

Как утеплить фундамент

Правила перевязки пенопласта по углам

Шаг 5. Часть фундамента, которая останется под землёй, никак больше не укрепляется, – потом её всё равно прижмёт грунтом.

Шаг 6. После того как высохнет клей, плиты крепят на оставшуюся поверхность при помощи дюбель-гвоздей. Они забиваются с заходом внутрь поверхности на 4 см.

Как утеплить пенополистиролом фундамент

Утепление фундамента пеноплексом

Пример утепления фундамента двумя слоями пеноплекса

Утепление отмостки вместе с утеплением фундамента

Видео — Порядок утепления фундамента пенополистиролом

Отличия проектной и ремонтной теплоизоляции фундаментов с помощью ЭППС

Проектная теплоизоляция фундамента в подавляющем большинстве случаев возможно только в качестве одного из этапов строительства. После его окончания доступ к наружным поверхностям, требующим изоляции, невозможен или затруднен.

Облицовка утепленного цоколя

Варианты утепления фундаментов уже построенных зданий считаются ремонтными. В большинстве случаев такие работы заключаются во внутренней изоляции цокольного перекрытия и наружной вертикальной облицовке самого цоколя. Ориентировочная стоимость самых популярных плитных фундаментных утеплителей составляет:

• Плиты ЭППС толщиной 100 мм: $ 8,0 — $ 9,0 за кв. м.
• Плиты ПСБ-С-50 толщиной 100мм: $ 6,5 — $ 7,0 за кв. м.

Горизонтальный способ укладки

Схема утепления плитного фундамента

Горизонтальное утепление используется для фундамента плитного и ленточного типа, для чего берётся пенополистирол толщиной до 10 см.

Шаг 1. Вначале площадку расчищают от грунта, выравнивая дно, последние несколько сантиметров убирают вручную.

Шаг 2. Основание засыпается песком, который нужно утрамбовать.

Шаг 3. Выполняется временная опалубка, которая заливается слоем бетона без армирования.

Шаг 4. Затем, когда он застынет, начинается укладка плит.

Шаг 5. Сверху в качестве гидроизоляции кладётся толстая плёнка, которая проклеивается скотчем.

Шаг 6. Делают опалубку, затем производят армирование и заливают фундамент.

Шаг 7. Когда опалубка застынет, она снимается и производится дополнительная теплоизоляция боковых стенок.

Уложенный утеплитель

Видео — Фундамент монолитная плита. Утепление и гидроизоляция

Видео — Монолитная плита — технология

Монтаж отмостки

Утепление фундамента не может считаться завершённым без окончательной изоляции цоколя и обустройства отмостки. Последняя представляет собой проведённую по периметру здания неширокую дорожку, бетонированную или покрытую асфальтом. Её ширина варьируется в зависимости от выноса крыши, минимальная составляет 600 мм. Уклонная поверхность предохраняет фундамент от дождя и потоков талой воды. Кроме того, отмостка утепляет грунт вдоль дома, что особенно важно для регионов с холодным климатом.

Утепление отмостки

При морозной зиме и глинистом грунте, склонном к неравномерному промерзанию, для дополнительного утепления целесообразно укомплектовать конструкцию отмостки плитами экструдированного пенополистирола. Прочность и упругость этого материала вполне соответствует функциям, возложенным на отмостку.

Технология шведская плита

Порядок работы:

• Вырывается котлован по площади будущего здания глубиной 40 см.
• Закладывается гравийно-песчаная подушка с утрамбовкой и укладкой промежуточного геотекстиля.
• Монтируется опалубка из пенополистирольных плит с бортами с помощью металлических крепежей. Вся площадь устилается обычными плитами ППУ толщиной 10 см. Боковые элементы имеют такую же толщину. Если по периметру используются обычные плиты, то дополнительно по внешнему краю монтируют опалубку из ламинированной фанеры.
• Дно и стенки из пенополистирольных плит выстилают рубероидом.
• Укладывают еще один слой пенополистирола (тоже 10 см).
• Прокладывают коммуникации (водопровод, водоотвод, электричество и прочее) и подогрев пола.
• Устанавливают арматурную сетку.
• Заливают все бетоном с применением вибромашины.

Так, за короткий срок получают супер теплую конструкцию фундамента. Хотя есть мнение, что УШП выгодна в первую очередь для производителей пенополистирола.

Недостатки данная технология все же имеет:

• Монолитная плита склонна к неравномерной усадке из-за мелкого заглубления, а укладка пенополистирола под нее еще больше может усугубить данный процесс. Несмотря на то, что производитель гарантирует способность пенополистирольной плиты выдерживать максимальные нагрузки, для тяжелых и многоэтажных домов эта технология не подходит.
• В случаях, когда допущена ошибка в укладке коммуникаций, чтобы исправить некачественно выполненную работу придется демонтировать весь фундамент. Ремонтировать водоснабжение и электрокоммуникации при такой закладке будет крайне сложно.

Существует немало способов утепления монолитной плиты. В каждом случае наиболее подходит тот или иой вариант. Каждый строитель должен выбирать вариант, исходя из типа грунта, типа сооружения и его будущей нагрузке.

Утепление пенополистиролом фундаментов разного типа

Утепление мелкозаглубленного ленточного фундамента

Основные элементы фундамента мелкого заложения представлены на рисунке.

Особенность конструкции в том, что граница промерзания находится гораздо ниже нежели заложен фундамент. Таким образом, утепление ленточного фундамента пенополистиролом должно проводиться по площади фундамента снаружи здания, и по площади пола внутри. Только так можно достичь качественного утепления и существенного снижения теплопотерь.

Глубина заложения фундамента

Чтобы выполнить утепление малозаглублённого фундамента не нужно копать глубокую траншею. Достаточно «откопать» фундамент. Ведь нет смысла рыть до точки промерзания грунта. Да и ширина может быть меньше, достаточной для установки плит пенополистирола.

Далее работы выполняются по такому же принципу, как описано выше.

2. Утепление плитного фундамента пенополистиролом

Утепление плитного фундамента пенополистироломФундамент плитного типа называют плавающим по той причине, что построенный на нем дом как бы плавает на нем, как на плоте. Используют его там, где преобладают размытые, слабые или насыпные грунты.

Утепление плитного фундамента пенополистиролом по технологии схоже с утеплением мелкозаглубленного ленточного. Т.е., нужно выполнить вертикальное утепление плиты пенополистиролом. Для этого устанавливают несколько слоев пенополистирола общей толщиной 100-150 мм. по периметру плиты. Следует отметить, что глубина залегания плиты редко превышает 200 мм. Это связано с тем, что при увеличении толщины плиты увеличивается нагрузка на почву, таким образом, дом проседает. А основное преимущество этого вида фундамента сводится на нет. Далее выполняют горизонтальное утепление. Это обусловлено тем фактом, что основное направление ухода тепла – это горизонтальная поверхность плиты, место ее стыка с грунтом.Статья по теме: Деревянный ящик для инструментов своими руками

Последовательность расположения слоев представлена на схеме.

Утепление плитного фундамента пенополистиролом

Стоит отметить, что качественное утепление плитного фундамента пенополистиролом возможно только на этапе его строительства. В противном случае, придется выполнить утепление изнутри, а такой подход к утеплению имеет несколько недостатков, о которых речь пойдет ниже.

3. Утепление свайного фундамента пенополистиролом

Утепление свайного фундамента пенополистироломОсобенность свайного фундамента в применении свай, который углубляются в грунт на глубину более 1 м. На сваи выставляется ростверк из железобетона, дерева или металла. Следовательно, утепление свайно-винтового фундамента пенополистиролом производится путем утепления ростверка. Принцип устройства: пенополистирол укладывают, начиная с нижнего уровня ростверка до первого ряда кирпича или бруса.

Утепление свайного фундамента пенополистиролом

4, Столбчатого

А как утеплить снаружи такой фундамент дома? Разберем рабочий процесс на примере использования пеноплекса. Кстати, это ответ на вопрос, чем лучше утеплить столбчатую основу снаружи.

Сначала п всему периметру дома устраивается траншея, дно которой имеет уклон от фундаментных стен, чтобы обеспечивался отвод грунтовой влаги. Поверхность несущей конструкции очищается от земли, неровные участки стесываются, сколы заделываются цементным раствором. Затем фундамент просушивается, все его элементы покрываются на два слоя битумной мастикой, чтобы защитить бетон от негативного воздействия влажной среды. Утеплитель наклеивается на битумный слой специальным клеем, нанесенным на плиты точечно. Работы ведутся с нижнего участка, зазорные участки должны быть минимальными, их потом заполняют монтажной пеной. Многих интересует, надо ли устраивать второй слой из пеноплекса? Да, если вы желаете получить надежную защиту от холодного воздуха.

Подготовительный этап

Например, если утепляется фундамент высотой 2 м в доме 10х8 м, площадь теплоизоляции равняется 72 квадратам. Поделив ее на 0,72, получаем количество листов – 100 штук. Поскольку утепление будет выполняться в два слоя, необходимо покупать 200 плит толщиной 50 мм.

Это, правда, очень усредненный расчет, основанный на том, что толщина утепления будет именно 100 мм. Но эта величина может быть и больше — все зависит и от климатических условий региона, и от материала фундамента, и от типа утеплителя.

Существует специальная система система расчета толщины, для которой требуется знать показатель R — это постоянная величина требуемого сопротивления теплопередаче, установленная СНиП для каждого региона. Ее можно уточнить в местном отделе архитектуры, или же взять из предлагаемой таблицы:

Город (регион)	R — необходимое сопротивление теплопередаче м2×°К/Вт
Москва	3.28
Краснодар	2.44
Сочи	1.79
Ростов-на-Дону	2.75
Санкт-Петербург	3.23
Красноярск	4.84
Воронеж	3.12
Якутск	5.28
Иркутск	4.05
Волгоград	2.91
Астрахань	2.76
Екатеринбург	3.65
Нижний Новгород	3.36
Владивосток	3.25
Магадан	4.33
Челябинск	3.64
Тверь	3.31
Новосибирск	3.93
Самара	3.33
Пермь	3.64
Уфа	3.48
Казань	3.45
Омск	3.82

Калькулятор расчета толщины утепления фундамента

Чтобы не утруждать читателя формулами расчета, ниже размещен специальный калькулятор, который позволит быстро и точно найти требуемую толщину термоизоляции. Полученный результат округляют в большую сторону, приводя к стандартной толщине панелей выбранного утеплителя:

Перейти к расчётам

Помимо пенополистирола понадобится:

• мастика или рубероид;

  Рубероид

• гравий;
• клей;

  Клей для пенополистирола

• дюбели-грибки;

  Дюбель-грибок

• шпатлевка или монтажная пена;
• уровень;
• зубчатый шпатель;
• цементный раствор;
• песок;
• армирующая сетка;

  Армирующая сетка

• валик.

Когда все материалы заготовлены, по периметру фундамента выкапывают траншею. Копать нужно до уровня промерзания, то есть на глубину 1,5-2 м. Чтобы в траншее удобно было работать, ее ширина должна равняться 0,8-1 м. Разумеется, выемка грунта производится исключительно вручную, поскольку техника может повредить фундамент. Стенки основания нужно тщательно очистить от земли, неровности и трещины заделать раствором.

Узнайте, как утеплить фундамент пеноплексом, а также, как правильно выполнить работу своими силами, из нашей статьи.

Утепляем ленточный фундамент

Процесс утепления зависит от типа фундамента. Прежде всего рассмотрим, как выполнится теплоизоляция наиболее распространенного ленточного фундамента.

Сразу отмечу, что ленточный фундамент дома необходимо утеплять снаружи. Только такое расположение утеплителя позволить добиться максимального эффекта. Кроме того, наружное утепление позволяет защитить основание от различных негативных воздействий окружающей среды, в том числе и влаги.

Технологии утепления ленточного фундамента включает в себя несколько основных шагов:

Этапы утепления ленточного основания пеноплексом

Подготовка материалов

Итак, для утепления фундамента помимо пеноплекса нужно подготовить такие материалы:

• гидроизоляцию для фундамента;
• дренажные трубы;
• геотекстиль;
• акриловый клей для пеноплекса.

Толщина пеноплекса для утепления фундамента должна составлять не менее 80 – 100 мм . Если плиты более тонкие, их следует монтировать в два слоя.

Откапываем фундамент

Выполнение земляных работ

Заниматься утеплением фундамента лучше всего на этапе строительства дома. Это позволит избежать выполнения массы лишней трудоемкой работы.

Если же вам приходится утеплять дом, который уже был в эксплуатации, необходимо выполнить следующие земляные работы:

1. прежде всего нужно выкопать траншею по периметру дома на всю глубину фундамента. Ширина траншеи должна составлять не менее метра-полтора. После откапывания фундамента ему необходимо дать просохнуть;
2. пока фундамент просыхает, следует выполнить дренаж по периметру дома. Он особенно необходим при близком расположении грунтовых вод либо если вашему региону свойственны обильные паводки.

Схема устройства дренажа

Обустраивать дренаж нужно на уровне песчаной подушки фундамента. Для этого на расстоянии около полуметра от фундамента, по периметру дома, нужно выкопать траншею на глубину сантиметров 40.

Дно траншеи следует засыпать слоем песка толщиной сантиметров десять, и затем слоем щебня такой же толщины. После этого траншею нужно застелить геотекстилем с заворотом на ее края, как показано на фото ниже.

Укладка дренажных труб

Далее в траншею нужно уложить дренажные трубы. Имейте в виду, что необходимо обеспечить уклон труб не менее 2 см на метр. После этого траншею надо засыпать щебнем и завернуть края геотекстиля, чтобы они обернули трубу.

Дренажные трубы следует отвести в ливневый колодец.

Заниматься утеплением фундамента необходимо в сухую погоду. Лучше всего производить работы поздней весной или летом.

На этом земляные работы завершены.

Подготовка фундамента

Теперь нужно подготовить стенки фундамента к утеплению.

Для этого надо произвести следующие действия:

1. после просыхания фундамента его необходимо тщательно очистить от остатков грунта, а также от отколовшихся кусков бетона и пр. Для этого можно воспользоваться металлической щеткой;

Очистка фундамента от грязи

1. если на стенах фундамента имеются выпирающие части, которые могут поломать утеплитель, их нужно сбить. Чем более гладкой будет поверхность – тем долговечней получится теплоизоляция;
2. далее нужно выполнить гидроизоляцию фундамента при помощи битумной мастики. Нанести мастику можно при помощи малярного валика.

Нанесение на фундамент мастики

Слой покрытия должен составлять 2-4 мм. Старайтесь заполнить мастикой все углубления, трещины и пр., чтобы образовался сплошной гидроизоляционный слой.

На этом подготовка фундамента завершена. Теперь, прежде чем крепить утеплитель, нужно лишь дождаться полного высыхания мастики.

Теплоизоляция фундамента

Итак, все подготовительные операции выполнены, теперь утепляем фундамент пеноплексом.

Данная работа осуществляется следующим образом:

1. на тыльную сторону пеноплекса следует нанести клей. Лучше всего воспользоваться акриловым клеем в виде пены. Состав наносится по периметру плиты, а также по центру;

На фото – нанесение клея на пеноплекс

1. затем пеноплекс нужно приклеить к поверхности фундамента. Начинайте работу от угла и приклеивайте листы рядами снизу вверх. Старайтесь расположить листы как можно ближе друг к другу. Некоторые виды экструдированного пенополистирола соединяются друг с другом по системе шип/паз;

Виды применяемых утеплителей

В числе теплоизоляционных материалов, отвечающим изложенным выше требованиям и имеющим доступную стоимость, можно назвать:

• напыляемый пенополиуретан;
• листовой пенополистирол;
• экструдированный пенополистирол;
• керамзит.

Каждый из перечисленных видов теплоизоляции имеет свои особенности, связанные с технологией монтажа, эффективностью утепляющего слоя и величиной расходов на приобретение материала.

Пенополиуретан (ППУ)

Из всех перечисленных утеплителей, напыляемый пенополиуретан — самый дорогой и требующий применения специального оборудования для его нанесения на поверхность материал. Однако, это и самый эффективный утеплитель из всех существующих полимерных материалов.

Его главная особенность заключается в том, что покрытие из ППУ не имеет соединительных швов, представляя собой единый сплошной слой. Этот материал для утепления фундамента дома снаружи:

• обладает прекрасной адгезией и отлично держится даже на загрязненных поверхностях;
• имеет один из самых низких коэффициентов теплопроводности;
• после полного застывания становится водонепроницаемым;
• отличается хорошей твердостью в сочетании с высокой пластичностью;
• абсолютно непривлекателен для грызунов и насекомых.

Водонепроницаемость пенополиуретана позволяет отказаться от устройства гидроизоляционного слоя. Это существенно сокращает время, необходимое на то, чтобы утеплить фундамент дома снаружи, снижает общую стоимость.

Обычные пенополистирольные плиты

Этот материал изготавливают путем прогрева исходного сырья, насыпанного в форму, горячим паром. Под воздействием температуры пенополистирольные гранулы расширяются, образуя пористую массу, занимающую весь объем формы. Эта технология применяется для изготовления большинства мягких пенопластов.

ППС поставляется на рынок в виде плоских плит с замковой выемкой на всех торцах. Такая форма позволяет обеспечить частичное перекрытие швов в местах примыкания соседних плит и избежать образования мостиков холода.

Материал дешевле ППУ, но наличие соединительных стыков не может гарантированно защитить поверхность от воздействия влаги. Поэтому перед монтажом теплоизоляционного слоя требуется обязательное устройство гидроизоляции.

Экструдированный пенополистирол

От предыдущего варианта этот материал отличается технологией изготовления и качеством плит. Формовка плит предусматривает подачу уже готовой расплавленной полимерной смеси через специальную экструзионную машину. При этом вспенивание состава происходит за счет наполнения ее нейтральным или углекислым газом. Обычный воздух для этого не применяется, т.к. это отразится на пожароопасности.

Экструдированный пенополистирол несколько дороже обычного, но, благодаря такому способу формовки, не имеет на гладкой и ровной поверхности ни одной открытой поры. Это означает более долгий срок эксплуатации и повышенные теплоизоляционные свойства.

Керамзит

Главное достоинство керамзитовых гранул заключается в самой низкой стоимости среди всех применяемых для фундаментов утеплителей. По остальным техническим показателям керамзит, откровенно говоря, проигрывает вспененным полимерам. Применение новых современных технологий для утепления строительных конструкций сделало этот материал слабо востребованным, его применение теперь встречается редко.

Способность керамзита к частичному водопоглощению со временем увеличивает его теплопроводность на 25-30%. Поэтому обеспечение эффективности насыпного теплоизоляционного слоя требует большой толщины, а, значит, значительного расхода материала. Это, в свою очередь, приводит к увеличению расходов и, как следствие, полного нивелирования упомянутого ранее главного достоинства керамзита.

Утепление свайного фундамента

Теперь рассмотрим, как утеплить фундамент на сваях. По сути, данная операция заключается в обустройстве «теплого» цоколя.

Технология утепления в данном случае так же включает в себя несколько этапов:

Этапы утепления фундамента

Подготовка материалов

Для утепления свайного или столбчатого фундамента понадобятся такие материалы:

• доски и брусья для сборки обрешетки;
• монтажная пена;
• антисептическая пропитка для дерева;
• материал для обшивки обрешетки – это могут быть цокольные панели, ацеид или другое подходящее покрытие.

Схема утепления столбчатого фундамента и отмостки

Обустройство отмостки

Начинать работу можно с обустройства отмостки, которая выполняется следующим образом:

1. по периметру дома нужно выкопать траншею глубиной около сорока сантиметров, и шириной – метр-полтора;
2. далее дно траншеи надо засыпать слоем песка около 10 сантиметров, и тщательно его утрамбовать;
3. затем засыпьте такой же слой щебня и тоже утрамбуйте;
4. по внешнему краю отмостки следует выкопать траншею и сделать дренаж по описанной выше схеме;
5. после этого уложите на щебень гидроизоляцию, к примеру, рубероид. Как и в предыдущем случае, стыки нужно проклеить битумной мастикой;
6. далее поверх гидроизоляции укладывается пеноплекс, и затем заливается стяжка.

На этом монтаж цоколя завершен.

Пример крепления обрешетки к столбу

Сборка каркаса и утепление

Прежде всего нужно сделать своими руками обрешетку. Надо сказать, что вариантов ее изготовления существует довольно много.

Чаще всего обрешетку делают так:

1. к столбам по периметру дома крепятся доски или брусья. Если сваи металлические, можно приварить к ним планки, и закрепить доски болтами. Также зачастую к сваям крепят бруски при помощи хомутов. К этим брускам крепятся доски при помощи саморезов. В некоторых случаях обрешетку крепят непосредственно к стенам. В любом случае обрешетка должна располагаться вертикально. Имейте в виду, что все деревянные элементы конструкции, включая ростверк фундамента необходимо обработать антисептической пропиткой;
2. затем горизонтальные доски нужно соединить межу собой вертикальными стойками;

Пеноплекс можно закрепить с внутренней стороны каркаса

1. теперь нужно закрепить на каркасе пеноплекс. Для этих целей можно воспользоваться обычными гвоздями, единственное, под шляпки следует подкладывать шайбы, чтобы крепление пеноплекса к фундаменту получилось надежным;
2. щели между плитами обязательно нужно заполнить клей-пеной или даже обычной монтажной пеной.

Если дом построен на пучинистом грунте, между цоколем (обрешеткой) и отмосткой необходимо оставить зазор около 10-15 сантиметров.

На этом утепление пеноплексом свайного фундамента завершено.

Обшивка ацеидом

Обшивка цоколя

Завершающим этапом является обшивка каркаса. Для этого можно воспользоваться цокольными панелями. Они крепятся к обрешетке или стенам дома саморезами, которые вкручиваются прямо сквозь пеноплекс.

Единственное, предварительно по периметру обрешетки снизу установится стартовая планка, в которую вставляется нижний край панелей. Сверху пеноплекс и верхний край панелей закрывается отливом.

В случае отделки цоколя ацеидом, листы крепятся к обрешетки при помощи гвоздей. Последующую финишную отделку ацеида можно выполнить декоративным камнем, плиткой или другим материалом.

Подготовка и гидроизоляция

Подготовительный процесс имеет свои нюансы для каждого типа фундамента. «Ленту» стандартной глубины следует вручную окопать траншеей шириной до одного метра и на глубину промерзания. Техника при этом не применяется, чтобы случайно не «травмировать» фундамент. Поверхность очищается и выравнивается – выступы скалывается, а трещины заделываются цементом.

Гидроизоляция

Затем кладётся гидроизолирующий слой: битумная мастика при помощи валика или жидкая резина – из пульверизатора. Важно, чтобы материал для гидроизоляции наносился сплошным слоем и не содержал органических растворителей, разрушительно воздействующих на ЭППС.

Ещё более эффективную защиту ленточному фундаменту обеспечит сочетание битума и рулонного материала. Рубероид, стеклоэласт и т.п. накладываются на мастику в нагретом состоянии с нахлёстом до 150 мм, стыки промазываются битумом. Точно так же можно изолировать от влаги и плитный фундамент.

Если фундамент на сваях

При свайном фундаменте для защиты от грунтовых вод требуется комбинация гидроизолирующего состава и дренажной системы. Дренаж монтируется в такой последовательности:

• выкапывается неглубокая траншея;
• дно траншеи засыпается щебнем;
• поверх щебня укладывается геотекстиль;
• трубы для отвода воды укладываются под наклоном от дома;
• поверх труб – ещё слой геотекстиля;
• кладётся верхний слой щебня.

Технология утепления фундамента пенополистиролом изнутри

Утепление фундамента изнутри пенополистиролом более предпочтительно, нежели утепление пенопластом. Это связано с тем, что достаточная толщина пенополистирола для утепления фундамента изнутри составляет 30 мм. А, следовательно, его наличие не забирает много полезного пространства.

Однако проведение работ внутри подвала имеет существенный недостаток: вследствие смещения точки росы, фундамент по-прежнему подвергается перепадам температур, а значит, не исключается возможность его деформирования.

Порядок внутреннего утепления фундамента:

• на поверхности устраняются все дефекты;

• трещины расширяются до V-образного вида. Затем обрабатываются грунтовкой и заделываются песчано-цементным раствором;

• вся поверхность обрабатывают грунтовкой.

• выполняется монтаж пенополистирола с использование клеевой смеси или клей-пены. Лист обязательно фиксируется «зонтиком» (если приклеивать на пену, то тоже крепят зонтики на время застывания, после чего их снимают, это делается для того, чтобы в процессе разбухания пены исключить деформацию плит пенополистирола).

• лист защищают металлической сеткой от грызунов;

• проводят отделку.

При монтаже утеплителя изнутри помещения нужно обеспечить качественную вентиляцию, чтобы избежать появления конденсата.

Достаточно простая технология и относительно недорогие материалы позволят вам сделать первый шаг на пути к внедрению энергосберегающих технологий.

Защита плит от внешних воздействий

Произвести отделку цоколя необходимо не только для декоративного вида, но и чтобы защитить пенополистирол от внешних воздействий. Очень важно предохранить утеплитель от ультрафиолетовых лучей и повреждения мелкими животными.

Для того чтобы сохранить целостность изоляции, нужно покрыть его армирующей сеткой или щитами из деревянной стружки. Сетка крепится так же при помощи дюбеля. Сверху наносится цементная штукатурка. В раствор можно добавить дополнительные гидроизоляционные компоненты, что поможет избежать намокания материала. Когда поверхность высохнет, её можно покрасить или прикрепить любой материал для облицовки.

Монтаж армирующего слоя

Цены на облицовочные материалы

Сайдинг

Видео — Крепление армивочной сетки на пенопласт

Если здание находится на влажном грунте или уровень грунтовых вод очень высок – при утеплении фундамента обязателен дренаж (это может быть перфорированная труба, уложенная на подушку из щебня). Его делают по периметру и выводят в специально отведённое место.

Схема дренажа фундамента

Утепление фундамента при помощи пенополистироловых плит позволяет исключить промерзание, помогает устранить перепады температур с нескольких сторон и предотвратить образование конденсата. Таким образом, уменьшается влажность в подвале и на цоколе, улучшается микроклимат и экономятся средства на обогрев помещения. Положительное влияние теплоизоляции также способствует увеличению срока службы здания. Пенополистирол можно использовать не только снаружи, но и внутри помещения, с ним легко работать, а продолжительный срок службы позволяет ему оставаться самым популярным на рынке теплоизоляционных материалов.

Рекомендации по теплоизоляции фундамента пенопластом и пенополистиролом

Утепление несъемной опалубкой

В соответствии с действующим СНиПом и СП 50, процесс устройства несъемной опалубки начинают с подготовки строительной площадки, на которой планируется разместить блочный или панельный материал.

Алгоритм действий выглядит следующим образом:

• на подготовленную основу укладывается слой гидроизоляционного материала;
• монтаж конструкции начинается от одного из угловых участков. Первый блочный ряд нанизывают на арматурные прутья, установленные вертикально в песчано-гравийную подушку;
• как только начальный слой выложен, блочные пазы заполняются арматурой необходимого диаметра, располагаемой по всему периметру продольно. Фиксация их с вертикальными прутами выполняется вязальной проволокой. На участках стыков арматуру укладывают нахлестом. Правильность укладки блоков по вертикали контролируется уровнем через каждые три – четыре ряда;
• через специальные отверстия проводятся коммуникационные трубы;
• заливается бетонный раствор, уровень которого должен дойти до середины крайнего блочного ряда;
• применение утепленной опалубки для монолитного фундамента позволяет создать своеобразную панель «пенополистирол – бетонный монолит – пенополистирол».
