Добрый день, дорогой читатель! Для отвода смеси газа и продуктов сгорания топлива на улицу печи, камины и котлы в обязательном порядке оборудуются дымоотводными каналами. Их оголовок закрывают специальным козырьком или зонтиком. На первый взгляд эти изделия кажутся только элементами декора. Но на самом деле, колпак на трубу дымохода выполняет очень важную функцию в системе дымоотвода. Он может значительно повысить энергоэффективность отопительной системы в целом, а также исключить всякий риск задымления жилища.

Устройство колпака

Классическая модель колпака собирается из нескольких деталей:

• защитного зонтика — в форме пирамиды, конуса, грибка, полусферы или другой, более сложной конфигурации. Он выполняет функцию защиты трубы от попадания влаги и инородных предметов;
• фартука — капельника. Эта часть колпака служит защитой оголовка дымоходной трубы от капель, отлетающих от зонтика. Он способствует увеличению срока эксплуатации дымохода, предотвращает разрушение кирпичной кладки, корродирование металлических деталей, появление сырости и грибковых отложений на поверхности труб;
• кронштейнов — металлических пластин, применяемых для соединения козырька с фартуком. Их количество выбирается в зависимости от типоразмера дымохода и веса зонтика. Для крепежа изделий используется метод сварки.

Чем приклеить дефлекторы на автомобиль – нюансы монтажа

Выяснив, что такое дефлектор автомобиля, нужно также разобраться, как он может клеиться на поверхность. При этом имейте в виду, что иногда попадается плохой клеевой скотч, который не будет крепить деталь должным образом, это еще одна причина покупать только лишь качественные изделия. Обычно эта процедура занимает не более 10 минут и состоит из следующих этапов. Сначала необходимо примерить аксессуар, чтобы он не мешал обзору (особенно если речь идет о дефлекторах на окна), располагался по центру и т.д. Далее обезжириваем поверхность специальной салфеткой (она должна идти в комплекте).

Теперь следует отделить по 5 см с двух сторон края защитной пленки от двухстороннего скотча и приклеить деталь. Если же получилось неровно, то нужно мгновенно переклеить, а когда работа проделана на «отлично», необходимо потянуть за усики защитной пленки и прижать дефлектор на некоторое время. Существует также универсальный автомобильный держатель в дефлектор, это приспособление крепится через вентиляционную панель и используется, как подставка для мобильных телефонов, планшетов и другой подобной техники.

Главная →

Эксплуатация → Аксессуары →

Принцип работы

Установка колпака на дымоход не только защитит от попадания в трубу дымоотвода воды и мусора, но и позволяет оптимизировать тягу в отопительном приборе. Происходит это следующим образом:

• воздушный поток упирается в стенку верхнего цилиндра и вынужден огибать его со всех боков;
• скользя по поверхности цилиндра, струя воздуха заворачивает наверх, в это время происходит подсос дыма, выходящего из канала;
• движение воздуха внутри дымохода становится более интенсивным, вверху трубы создаётся зона с пониженным давлением, куда и устремляется дым из топочной камеры;
• если струи ветра направлены вертикально или под углом, то они проникают в верхний цилиндр через зазор и подсасывают газообразные продукты горения в трубу.

Что представляет собой дефлектор

Это металлическая насадка из оцинкованной или нержавеющей стали, которая надевается на верхнюю часть дымохода или вентиляционного узла на крыше.

В основе работы дефлектора лежит физический закон Бернулли, согласно которому при сужении просвета вытяжной трубы скорость воздушного потока увеличивается. При повышении скорости потока вытяжные газы разрежаются, создавая область низкого давления, благодаря которой возникает тяга. Согласно подсчетам, установка дефлектора на дымоход повышает КПД отопительной системы на 20-25%.

Дефлектор состоит из нескольких элементов – металлического патрубка, который устанавливается на дымоходе, диффузора, внешнего кольца и защитного элемента (зонта).

Важно! Конструкция дефлектора достаточно простая, и ее при необходимости можно изготовить своими руками. Для этого требуется лист из оцинкованной или нержавеющей стали и крепежные элементы для соединения составляющих между собой. Но можно приобрести и готовые конструкции в соответствии с диаметром и расположением дымохода.

Преимущества и недостатки

Плюсом установки колпака на дымоход является:

• более эстетичный вид дымоотводного канала;
• защита внутреннего пространства труб от попадания посторонних предметов и разного мусора;
• защита материала дымохода от воздействия осадков;
• дымник прикрывает часть устья, не позволяя потоку ветра опрокинуть тягу.

Минусов от монтажа зонтика на дымоходе не так много, но они довольно существенны:

• изделие устанавливается на пути выхода продуктов горения и служит некоторым препятствием их свободному оттоку. Неверно выбранная и смонтированная модель может уменьшить тягу и привести к задымлению помещения;
• образующийся при сжигании топлива водяной пар, выходит вместе с дымом по трубе на улицу и конденсирует, соприкасаясь с холодным металлом колпака, а затем замерзает при понижении температуры ниже 0º. В результате на дымнике намерзают сосульки, которые перекрывает проходное отверстие трубы и препятствуют процессу дымоудаления.

Монтаж дымника на кровле

Существует два варианта установки дефлектора: присоединение непосредственно к дымовому каналу и монтаж на отрезок трубы, который позже надевается на дымоход. Второй метод считается наилучшим с точки зрения удобства и безопасности, ведь самый хлопотный этап работы выполняется на земле, а не на крыше.

Нормы по ГОСТу

Выдержки из действующих нормативных документов, касающихся установки дефлектора на трубу, информируют о следующем:

• любые насадки на дымовом канале требуется монтировать таким образом, чтобы они не блокировали путь продуктам сгорания топлива;
• на кровле со скатами оголовок дымоотвода необходимо располагать над коньком, если пространство между ними составляет менее полутора метров, или на уровне конька, когда промежуток от трубы до самой высокой точки крыши колеблется в пределах трёх метров;
• дефлектор запрещается монтировать на участке, где из-за соседних построек создаётся аэродинамическая тень;
• корпус устройства должен хорошо обдуваться независимо от направления ветра;
• вращающиеся дефлекторы не годятся для дымоходов печей, стоящих в домах, которые построены в местности с холодными зимами;
• монтаж круглого дефлектора на кирпичный дымоотвод подразумевает использование специальных переходных патрубков.

Необходимые инструменты

Чтобы установить дефлектор на дымовом канале, требуется найти некоторые инструменты и крепежи:

• электрическая дрель;
• рожковые ключи;
• резьбовые шпильки;
• гайки;
• хомуты;
• две лестницы (одна — для подъёма на крышу, а другая — для перемещения по кровле).

Кроме этого, для установки устройства на дымоотвод понадобится отрезок трубы. Его диаметр должен немного превышать размер дымового канала.

Крепление дефлектора

Дымник соединяют с трубой, выполняя определённые задачи:

1. На подготовленном отрезке трубы в 10 см от кромки обозначают точки, где нужно просверлить отверстия под крепёжные элементы. Аналогичные пометки оставляют на широком участке диффузора.
2. В отрезке трубы и диффузоре сверлом проделывают дырочки. Детали временно соединяют друг с другом, проверяя, совпадают ли верхние и нижние отверстия. Если этого не наблюдается, то изделия признают браком, ведь крепёжные элементы не удастся вставить ровно.
3. В дырочки просовывают шпильки. С двух сторон, и на диффузоре, и на куске трубы, крепежи фиксируют гайками. Их закручивают равномерно, дабы уберечь изделие от деформации.
4. С изготовленным устройством отправляются на крышу. Конструкцию надевают на дымовой канал и стягивают хомутами.

В случае монтажа дефлектора на кирпичный дымоход придётся вооружиться гвоздями и молотком

Действуя так, как написано выше, можно монтировать любое устройство, кроме дефлектора-флюгера, поскольку его конструкция довольно нестандартная.

В случае использования приспособления с розой ветров в дымовом канале сверлом создают 3 дырочки. Отверстия проделывают на одном уровне, чтобы чуть позже вставить в них болты. Эти крепёжные детали погружают в дырочки, когда в срез дымоотвода помещают кольцевую деталь дефлектора-флюгера. В подшипник в виде кольца вставляют ось, на неё поочерёдно нацепляют цилиндр, полотно устройства и колпак. Элементы дефлектора флюгера объединяют кронштейнами или заклёпками.

Дефлектор можно уверенно назвать полезным устройством, положительно влияющим на силу тяги в дымовой трубе и функционирование отопительного оборудования. Изготовить и подсоединить приспособление к трубе относительно просто, надо лишь быть «подкованным» в выборе вида дефлектора.

Виды и конструкции колпаков

Разнообразие форм и видов дымоотводных каналов заставляет производителей разрабатывать колпаки любых размеров, конфигураций, внешнего вида. В специализированных магазинах можно купить дымник следующих форм:

• двухскатной;
• вальмовой;
• шатровой;
• шпилеобразной;
• с плоской крышкой.

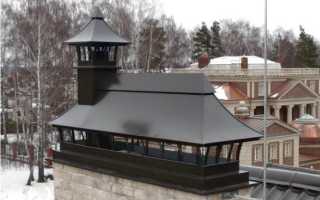

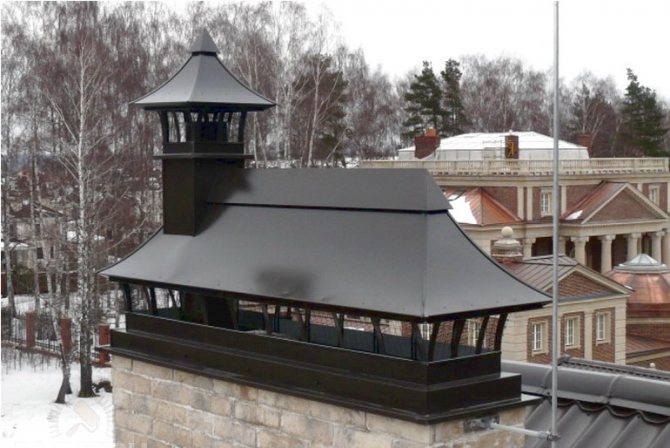

Фото разных видов колпаков на дымоход:

Для изготовления колпаков используют один из следующих материалов:

• нержавеющую сталь;
• сплав меди;
• кровельную оцинкованную жесть;
• оцинкованную сталь с порошковым покрытием;
• сплав титана с цинком.

Конструкция дымника может иметь:

• открывающуюся крышку, которая значительно упрощает проведение техобслуживания дымохода;
• вентиляционное отверстие, обеспечивающее свободный выход продуктам горения;
• искроуловитель — предусмотрен для твёрдотопливных печей, отапливающих дома с кровельным покрытием из горючих материалов.

Часто дымники оснащаются флюгерами в виде геральдических символов или стилизованными под изображение животных, птиц, героев сказок, мифов, украшают ковкой, резьбой.

Какой дефлектор лучше для вытяжки

На строительном рынке представлены в широчайшем ассортименте различные конструкции таких изделий. Все они имеют те или иные особенности эксплуатации, которые желательно знать при приобретении. Наиболее популярны следующие виды:

1. Роторные вентиляционные конструкции.
2. Вращающиеся вентиляционные дефлекторы.
3. Дефлекторы Григоровича.
4. Модели разработки ЦАГИ (центральный аэрогидродинамический институт).
5. Дефлекторы Вольперта.
6. Н-образные.

Рассмотрим некоторые из них подробнее.

Сделать самому или купить

Стандартную флюгарку, внешне похожую на домик с четырёхскатной крышей, можно смастерить самостоятельно из оцинкованной стали. Она легко режется и гнётся с помощью простых инструментов.

Если нет никаких навыков и инструментов для изготовления подобных металлоконструкций, то можно купить готовый прибор, гармонирующий по стилю с общим обликом кровли.

Примерная цена самой простой модели колпака начинается от 1100 рублей. Стоимость дефлекторов ЦАГИ, Волперта — Григоровича или Ханженкова из оцинковки не превышает 3500 руб.

Намного дороже обойдётся поворотная модель из нержавеющей стали — от 8 000 руб. Ну, а самые дорогие — это эксклюзивные кованые изделия.

Классификация дефлекторов для дымоходов

Все устройства делятся на три большие группы по нескольким признакам.

Для изготовления дефлекторов используют оцинкованную сталь, медь, различные сплавы

Виды дефлекторов по принципу функционирования

Перед принятием окончательного решения рекомендуется ознакомиться с наиболее известными конструкциями дефлекторов.

Популярные конструкции

В сравнительной таблице будут перечислены только те модели, которые пользуются популярностью у частных застройщиков.

Таблица. Виды дефлекторов для дымохода

Выбирать подходящий дефлектор должен мастер после внимательного анализа всех факторов. Но надо иметь в виду, что очень сильная тяга имеет не только положительные, но и отрицательные стороны. Какие именно?

Если тяга слишком сильная, пламя в котле будет постоянно задуваться

Сильная тяга заметно снижает КПД котла, вследствие чего возрастают затраты на отопление

Способ проверки наличия и силы тяги в дымоходе

Советы и рекомендации по выбору

При выборе конструкции колпака следует учитывать из какого материала изготовлена дымоотводная труба и вид топлива, используемого для работы отопительным прибором.

Это обусловлено разной температурой дымовых газов и КПД обогревателя:

• для кирпичной печи с дымоходом квадратного или прямоугольного сечения, также выполненного кирпича, подходит специальный колпак — дефлектор. Особенностью дымовых труб такой формы является опасность образования завихрений, которые ухудшают тягу. Кроме того на шероховатых поверхностях кирпичной кладки осаждается большее количество сажи, копоти и пыли, сужающих просвет трубы, что может сильно ухудшить тягу, вплоть до полной остановки. Дефлектор защитит стенки дымохода от попадания излишней влаги, чем снизит налипание продуктов горения и выступит в качестве усилителя тяги. Он будет создавать разряжение в верхней части канала и способствовать оттоку воздуха из топки;
• твёрдотопливные котлы обычно оснащаются керамическими трубами или дымоходами из «сэндвич» — труб с двойной стенкой. Они имеют более гладкую поверхность, чем у кирпичных конструкций, оборудуются конденсатосборником, куда стекают конденсат и осадки, поэтому отложений копоти на внутренних стенках у них намного меньше. Устойчивость тяги у таких котлов зависит от высоты дымохода. Если не организовывать принудительную тягу, то нужно устанавливать очень высокую трубу (до 8 м). При установке дефлектора высоту дымохода можно снизить на 15-25%, при этом устойчивость и сила тяги останется на том же уровне, а монтаж уменьшенной конструкции трубы будет менее сложным. При наличии котла, работа которого основана на принципе пиролиза, на дымотводную трубу лучше установить колпак с открытым соплом. Он сможет защитить канал от попадания мусора и осадков, но не станет преградой для выхода низкотемпературного дыма;
• для газового и дизельного котла также рекомендуется использовать колпак с открытым соплом. В них тяга осуществляется принудительно, поэтому усиливать тягу с помощью дымника — дефлектора нет необходимости.

Разновидности дымоходных дефлекторов

Современные дефлекторы для дымоотводов представлены множеством различных конструкций, самыми востребованными из них являются:

• ЦАГИ.
• Дефлектор Григоровича.
• Волпер.
• Н-образный.
• Флюгер.
• Тарельчатый.
• Вращающийся.
• Искрогаситель.

ЦАГИ

Универсальный вариант дефлекторов, разработанный Центральным Аэрогидродинамическим институтом. Конструктивными элементами устройства являются патрубок, зафиксированный на дымоходе, диффузор, кольцо и зонт.

К основному преимуществу ЦАГИ относится удобное расположение зонта, когда теплые воздушные массы выводятся через вентиляционный канал, что приводит к увеличению тяги. ЦАГИ используется для защиты системы вентиляции и дымоотвода.

Подобная конструкция эффективно рассекает поступающий воздушный поток для быстрого выведения дыма из трубы. При этом зонт располагается внутри цилиндра, поэтому обеспечивает максимальную защиту от негативного воздействия осадков.

Существенным недостатком конструкции является сложность производства, поэтому собрать дефлектор ЦАГИ в домашних условиях достаточно затруднительно.

Дефлектор Григоровича

Самый доступный вариант устройства, который можно изготовить самостоятельно из подручных материалов. Конструкция состоит из верхнего цилиндра, нижнего цилиндра с патрубками, конуса и кронштейнов для монтажа.

Дефлектор Вольперта – Григоровича успешно используется для защиты вытяжки и дымохода. Главным преимуществом устройства является простота конструкции, а недостатком – высокое расположение зонта по отношению к диффузору, что приводит к задуванию дыма по бокам.

В целом подобное приспособление недостаточно эффективно увеличивает тягу, но препятствует проникновению атмосферных осадков в трубу.

Круглый Волпер

Подобное устройство практически идентично дефлектору ЦАГИ, но с единственным отличием – имеется козырек для защиты от осадков и загрязнений, расположенный над диффузором.

Устройство Н-образной конструкции

Н-образный дефлектор предусматривает использование трубных отрезков, поэтому способен выдерживать предельные ветровые нагрузки. Основные элементы конструкции монтируются буквой Н, исключая попадание атмосферных осадков и загрязнений в трубу благодаря горизонтальному патрубку.

Боковые вертикальные элементы способствуют повышению внутренней тяги, что приводит к одновременному выведению дыма в разных направлениях.

Флюгер

Еще один вариант дефлектора на дымоход, который представлен соединенными друг с другом козырьками, вращающимися по кругу. Чтобы обеспечить постоянное движение под воздействием воздушных масс, в верхней части конструкции устанавливается специальная флюгарка. Многие конструкции оснащаются небольшим стрелочным штырьком, определяющим направление ветра.

Рассекая воздушные потоки, козырьки приводят к усилению тяги в дымоотводе. Кроме того, они защищают котёл или печку от возможных загрязнений, попадающих извне.

Существенным недостатком конструкции является недолговечность подшипника, обеспечивающего движение козырьков.

Тарельчатый дефлектор

Простой и доступный вариант защиты дымоходной системы, обеспечивающий высокие показатели тяги. Основные элементы конструкции создают специальный козырек для защиты дымохода от загрязнений и осадков.

Внизу козырек оснащен колпаком, направленным в сторону трубы. Воздушные массы, попадающие в дефлектор, создают узкий и разреженный канал, что позволяет повысить внутреннюю тягу в два раза.

Вращающийся дефлектор

Подобное приспособление может вращаться за счет воздушных масс в одну сторону, поэтому в безветренную погоду он абсолютно неподвижен. При сильной наледи турбоконструкция становится бесполезной, поэтому требует подогрева или периодической очистки.

Турбодефлектор надежно защищает дымоходную систему от засорения и негативного воздействия осадков. Если в качестве теплогенератора используется газовый котел, тогда рациональным будет использование подобного дымника.

Искрогаситель

Существуют модели приспособлений для безопасного гашения искр. Обычно они представляют собой конструкции, оснащенные цилиндром и зонтом с мелкоячеистой сеткой.

Искрогаситель на дымоходе работает по следующему принципу: сетка задерживает остаточные продукты горения, которые содержатся в дыме. В результате происходит полное затухание искр, попадающих на дефлектор, особенно это важно, если дымоотводная система расположена вблизи воспламеняющихся предметов или зеленых насаждений.

Единственный недостаток конструкции – вероятность снижения тяги при неправильной сборке устройства.

Изготовление и установка колпака своими руками

При сборке простой модели колпака в домашних условиях можно обойтись без специальных станков для вальцовки, достаточно простых инструментов и приспособлений.

Необходимые инструменты и материалы

Комплект необходимых инструментов для изготовления и монтажа флюгарки должен, состоять из:

• металлической линейки;
• маркера;
• клиновидной киянки;
• ножниц по металлу;
• электрической дрели;
• специального зажима;
• листогиба;
• оправки;
• небольшого молотка.

Из материалов потребуются:

• лист картона;
• листовой металл;
• металлическая пластина;
• шурупы;
• грунтовка по металлу;
• краска.

Чертежи и схемы

Простой колпак из оцинкованной жести толщиной 0,6 — 0,8 мм для квадратной или прямоугольной трубы из кирпича можно легко изготовить своими руками. Он имеет крышку пирамидальной формы и вырезается с помощью выкройки из цельного листа металла.

Для дымовых труб и вентиляционных шахт круглого сечения используют дефлектор ЦАГИ. Так он называется потому, что является изобретением Центрального аэродинамического института. Его можно изготовить из листа тонкой нержавеющей стали или оцинковки.

На печную трубу круглого сечения также можно установить дефлектор Григоровича.

Расчёт размеров

Дымник должен закрывать все плоскости с торца трубы, а если в конструкцию входит оголовок, то колпак должен закрывать и его горизонтальные поверхности.

Будущее изделие должно довольно легко надеваться на трубу, поэтому каждый его длину и ширину нужно увеличить на 4-5 мм.

Крылья должны быть такого размера, чтобы они закрывали горизонтальные поверхности оголовка.

Ход работ

Процесс сборки и монтажа колпака состоит из следующих шагов:

• Изготовление выкройки из картона по вычисленным размерам.

• Перенос её контуров на лист металла и вырезание заготовки зонтика с помощью ножниц по металлу.
• Размещение на рабочем столе заготовки разметкой вверх, чтобы было удобнее сгибать сначала линии, отмеченные на чертеже пунктиром до прямого угла, а затем линии, обозначенные буквой «d».
• Сворачивание конуса. Место соединения нужно закрепить клёпками.
• Изготовление капельника. Контуры деталей фартука — капельника вычерчивают по выкройке на листе металла и вырезают. Сгибы по краям элементов делают с помощью листогиба. Для соединения деталей также используют клёпки.

• Крепление кронштейнов. Их нужно сначала нарезать из металлических пластин, а затем приварить одним концом к фартуку и зонтику. Для обработки мест сварки используют грунтовку по металлу.
• Отделка колпака. Все поверхности дымника покрывают 2 слоями краски, которая защитит металл от коррозии и придаст изделию более эстетичный вид.
• Монтаж колпака на оголовок трубы дымоудаления. Вариант крепления изделия выбирается в зависимости от типа трубы. В некоторых случаях используют шурупы или дополнительно ставят хомут.

Дефлектор для вентиляции: виды, устройство, принцип действия, расчет кол-ва

Еще с советских времен вентиляцию жилого дома или квартиры обеспечивала недостаточная герметичность строительных конструкций – тот же холодок от «дышащих» деревянных окон.

Но сегодня строительные технологии вышли на другой уровень, в котором не предусмотрены случайные щели.

А поэтому к внутреннему микроклимату квартир и домов стали относиться по-другому, для чего сегодня активно применяют дефлекторы для вентиляции – специальные устройства, которые обеспечивают бесперебойный приток свежего воздуха.

Предлагаем вам рассмотреть самые популярные конструкции, их преимущества-недостатки и особенности применения. Это поможет вам подобрать наиболее удачный вариант, который будет идеально подходить под особенность вашей местности и имеющуюся площадь дома. Свежий воздух очень важен!

Когда недостаточно естественной вентиляции?

Давайте немного углубимся в вопрос и определим некоторые понятия: естественная вентиляция обеспечивается открытыми окнами или люками, мы же будем говорить о принудительной. Для этого используется такое понятие как тяга. То есть что-то должно вытягивать воздух из дома и привносить свежий.

Это действительно жизненно необходимо. Ведь, к сожалению, погоня за долговечной и практичной отделкой приводит к тому, что жилье превращается в нечто подобное «пластиковому кокону». Даже мебель иногда бывает токсичной для человека.

Признайтесь честно: всегда ли вы требуете от фирмы-продавца сертификаты экологичности? А виниловые обои, пластиковые элементы интерьера понемногу привносит в комнатный воздух небезопасные химические соединения. Да, понемногу, но в общей сумме и со временем это оказывает свое неблагоприятное влияние.

Но как же это допускают? Все дело в том, что экологическая безопасность той или иной вещи или ремонтного материала всегда оценивается только с той позиции, сколько вреда способна принести она одна. Но в странах СНГ не учитывается накопительный момент.

Что, например, кроме натяжного потолка в такой комнате вполне может быть еще и уложен линолеум, а стены – выкрашены краской без приставки Eco.

Порой доходит до того, что при помощи специальных измерителей выясняется: воздух в доме куда более загрязнен, чем на обочине открытой трассы.

Что же тогда делать? Единственный нормальный выход из такой ситуации — это качественная внутренняя вентиляция дома. Именно активный воздухообмен в доме создаст комфортные условия в нем проживания пребывания.

И для этой цели совсем не обязательно устанавливать сложную вентиляционную систему, подключенную к электричеству.

Достаточно будет удачно подобранного дефлектора, который умело задействует бесплатную силу ветра:

Если хотите разобраться в вопросе о вентиляции еще глубже, посмотрите этот занимательный выпуск:

К слову, для промышленных объектов же вентиляционные дефлекторы – вообще незаменимая вещь, ведь только так можно избавиться от неприятного запаха в тех же птичниках, конюшнях или местах хранения пищевых запасов для животных. Кроме того, свежий воздух необходимой влажности нужен для создания определенных условий содержания животных и птиц.

Принцип работы вентиляционных дефлекторов

Идем далее. Дефлектор – это специальный круглый цилиндрический колпак для вентиляционной или дымоходной трубы.

Изготавливают его обычно из алюминия либо оцинкованной или нержавеющей стали, изредка бывают также медные дефлекторы.

К слову, на рынке можно встретить даже пластиковые конструкции, которые особенно удобно подбирать в тон кровельного покрытия. Правда, долговечностью они похвастать не могут.

Но чем дефлектор отличается от обычного зонта? Такой во всех его модификациях всегда статичен, не крутится и не поворачивается, и его главная задача – защитить трубу от атмосферных осадков и птиц. А вот дефлектор уже берет активное участие в организации воздушного потока, а именно создает тягу.

Причем в большинстве моделей без электричества! Все дело в особенной конструкции дефлекторов, которые задействуют силу ветра в свою пользу, разрежают воздух и, благодаря законам физики, создают разницу давлений. При этом свежий воздух попадает в дом или квартиру, а выходит через вот такой дефлектор.

Советы специалистов

• При низовом ветре под колпаком образуются вихревые явления, которые ухудшают тягу. Если установить под ним обратный конус, то он будет отражать воздушный поток, рассекать его и выводить наружу;
• если на кирпичную трубу устанавливается прибор круглого сечения, то дополнительно требуется монтаж соответствующего переходника;
• дымник должен находиться не ниже кровельного конька, вытяжных труб вентиляции и других сооружений, если они есть близко расположены к дымоходу.

Особенности монтажа

Расположение дефлектора прямо влияет на эффективность его работы. При установке конструкции на дымоход следует соблюдать определенные условия:

• на плоской крыше устье дымохода должно располагаться выше ограждающих элементов;
• на скатной крыше оголовок трубы поднимают выше конька, если расстояние между ними меньше 1,5 м, и монтируют на одном уровне, если расстояние от 1,5 до 3 м;

  Возвышение дымоходов над строениями

• нельзя устанавливать дефлектор в зоне аэродинамической тени от соседних зданий;
• корпус дефлектора должен обдуваться при любом направлении ветра;
• в регионах, отличающихся холодными зимами нежелательно использовать вращающиеся дефлекторы;
• на участках, где преобладают порывистые ветра, рекомендуется установка Н-образных конструкций;
• при монтаже дефлектора круглого сечения на кирпичный дымоход используются специальные переходные патрубки.

  Дефлектор с переходником на трубу
