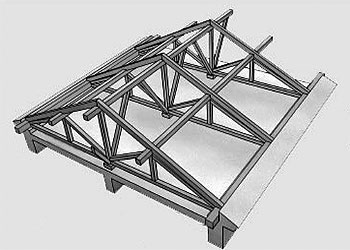

Стропильная система двухскатной крыши – несложная конструкция, доступная для устройства своими руками даже начинающему застройщику. Нужно лишь предварительно сделать подсчеты, ознакомиться с деталями и этапами возведения кровли, подсчитать нужные для монтажа материалы. При расчетах, следует учесть, что несущая способность двухскатной крыши зависит от влияния на нее нагрузок от ветра, снега, веса материалов. Для того чтобы процесс строительства стропильной системы двухскатной крыши дался Вам как можно легче, ниже представлена подробная пошаговая инструкция по монтажу стропильной системы своими руками.
Разновидности двухскатных крыш
Рассмотрим основные типы кровель с двумя скатами, стропильная система в которых будет несколько отличаться по исполнению.
Симметричная двускатная крыша
Это самая простая двускатная крыша, однако, наиболее надежная и востребованная. Симметричные скаты позволяют распределять нагрузку на мауэрлат и несущие стены равномерно. В данном случае тип и толщина утепляющего слоя не влияют на выбор кровельного материала. Толстые брусья стропил имеют достаточный запас прочности, поэтому не будут прогибаться. Кроме того, распорки можно устанавливать по своему усмотрению.
Среди недостатков данного варианта можно отметить лишь слишком острый угол скатов, который затрудняет использование чердачного этажа и создает «глухие» зоны, не имеющие применения.
Крыша с двумя ассиметричными скатами
Если угол наклона скатов сделать более 45º, можно задействовать некоторые неиспользуемые участки пространства. Появится возможность даже обустроить жилое помещение на чердаке. Однако потребуются некоторые дополнительные расчеты, поскольку нагрузка на стены станет неравномерной.
Крыша ломаная с внешним или внутренним изломом
Подобная конфигурация дает возможность разместить под крышей просторную мансарду или чердак. Вместе с тем, в данном случае потребуются более сложные инженерные расчеты.
Крепеж мауэрлата
Каркасная конструкция из стропил закрепляется к балкам перекрытий. Однако в этом случае нагрузка на стропильную конструкцию распределяется в местах крепления балок. Такой подход при установке кровельной конструкции возможен для небольших и легких строений. Мауэрлат нужен для равномерного распределения нагрузки кровли в верхней части стен. Мауэрлат монтируют параллельно коньку будущей кровли. Так составляется основной каркас. На изготовление мауэрлата уходит деревянный брус сечением 150х150, 100х100 или 100х150 мм.
Есть разные способы крепежа мауэрлата к стене
- Для монтажа используются специальные металлические шпильки, которые вмурованы в металлическую балку (она залита по всей длине стенки). Шаг крепления в этом случае составляет до 120 см. Крепеж выполняется в шахматном порядке. При этом выбирается резьба шпилек М12. Элемент может выступать над бетоном до 30 мм. Высота бруса мауэрлата может быть превышена с учетом гидроизоляционного слоя из рубероида. В деревянном брусе должны быть просверлены отверстия, через которые материал крепится (притягивается) к балке (гайками с шайбами).
- Если планируется выполнить монтаж двускатной кровли площадью меньше 250 кв. м, то шпильки, с помощью которых мауэрлат крепится к стене, закладываются в сами стены еще при возведении. Для обеспечения большей прочности и надежности будущий деревянный каркас крепится шпильками, замурованными на достаточную глубину (больше, чем в бетонной балке).
- Проволока-катанка, которая вмонтирована в кладку из кирпича, позволяет осуществить установку мауэрлата. Этот метод хорош тем, что при монтаже кровли учитывается небольшая площадь.
Важная часть кровельной конструкции – фронтон – представляет собой продолжение стены со скатами кровли. На двускатной крыше возводят фронтоны в виде треугольника. Монтаж стропильной системы в этом случае подразумевает установку крайних ферм, которые будут служить их каркасом. Для грамотного возведения каркаса обязательно проверяется вертикальность конструкций с одинаковой высотой. Сверху фронтоны крепятся на конек (прогон), дальше производится монтаж остальных элементов стропильной конструкции.
6a56a8bcf673eb842b79f70a1f1f7c2c.jpe
Установка стропильной системы выполняется на обрешетку с шагом, рассчитанным на установку определенного кровельного материала (учитываются размеры, степень жесткости, способ монтажа). Для гибких материалов (битумная черепица, ПВХ-пленка, рулонный битумный кровельный материал) делается ровный настил сплошным слоем. Утепление кровли – обязательный этап при возведении конструкции, так как нужно позаботиться о минимизации возможных теплопотерь. Это может быть листовой материал, который укладывают на каркас с определенным шагом исходя из расчетов.

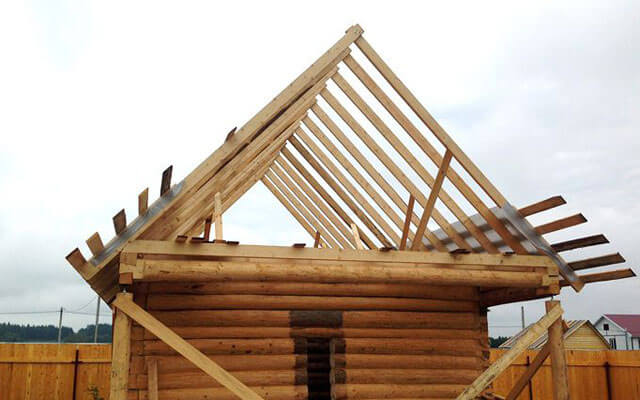

Конструкция стропил для обустройства крыши с двумя скатами
Конструкция стропильной системы двухскатной крыши предполагает наличие таких составных деталей:
- Мауэрлат. Он представляет собой прочный брус из дуба, сосны, лиственницы или другой крепкой породы древесиной, который укладывается по периметру на несущие стены строения. Назначение мауэрлата – равномерно распределять нагрузку. Сечение брусков выбирают, исходя из их строения – цельные или клееные, а также от возраста постройки. Чаще всего используются балки 100×100 или 150×150 мм.
- Стропила. Из таких элементов создается вся конструкция (про
Лучшие проекты домов с разноскатной кровлей
Компания “МариСруб” предлагает индивидуальные и типовые проекты деревянных домов с двускатной ассиметричной, несимметричной или ломаной крышей. Архитектор фирмы подберет наиболее подходящий угол наклона, форму и материал кровли, чтобы дом стал функциональным и смотрелся гармонично. Специалист сделает необходимые расчеты с учетом климата региона и дизайна строения. Под кровлей обустроит мансардные помещения и комфортные жилые комнаты. Предлагаем популярные проекты с разноскатной крышей.
Байкал — коттедж с мансардой, балконом и террасой. Это подходящее решение для людей, которые ценят комфорт и функциональность. На площади 123 квадратных метра разместились просторная кухня-гостиная, три спальни и два санузла. Кроме того, в проект входят кладовая и отдельная котельная.
Выступающая часть разноскатной кровли полностью закрывает небольшую террасу и аккуратный балкончик. Балкон придает строению изящество и оригинальность. Он увеличит площадь и может использоваться, как место для отдыха. Кроме того, на балконе удобно хранить и сушить вещи. А на веранде комфортно отдыхать.
Олимп — просторный коттедж с разноскатной крышей. Этот дом подходит для большой семьи и для тех, кто любит принимать гостей. Он включает три спальни, кухню и гостиную, просторный кабинет и два санузла. Особенностью данного проекта являются огромная угловая терраса площадью свыше 30 квадратных метров, компактный уютный балкончик и большая лоджия. Разноскатная крыша покрывает и террасу, и балконы, выглядит эффектно и необычно.
Лесная сказка 3 — популярный проект среди заказчиков “МариСруб”, который претерпел несколько изменений. Данный вариант отличается от предыдущих наличием второго света и отсутствием в гостиной потолка между вторым и первым этажом Это делает внутреннее пространство воздушным и легким. В доме появляется много света. Строение отличает элегантный и яркий внешний вид, что достигается за счет оригинальной двускатной кровли и эркера между террасой и главной частью дома.
Эркер представляет многогранный выступ с окнами в стене строения. Выступающий за границы фасада, он увеличивает внутреннее пространство и освещение внутри коттеджа. Под разноскатной кровлей расположилась главная часть дома и уютная квадратная терраса. Коттедж площадью 132 квадратных метра вмещает гостиную и кухню-столовую, три спальни и два санузла. Главный вход в дом идет через террасу, а с заднего фасада здания расположен еще один вход.
Читайте также:
Клевер — дом площадью 130 квадратных метров включает кухню-столовую и гостиную, три спальни и санузел, уютную террасу. Несмотря на достаточно большую площадь, строение не выглядит громоздким. Спецификой проекта стала изящная разноскатная кровля и слуховое окно. Такое окно делает коттедж оригинальным и выполняет ряд полезных функций. Оно используется для проветривания мансардного помещения и станет дополнительным источником света.
Выберите понравившийся вариант на сайте https://marisrub.ru/proekts, и архитектор внесет изменения в проект согласно пожеланиям клиента и особенностям земельного участка. Разработаем любую планировку! Дом может включать гардероб, кабинет, спальни, бассейн и другие помещения. Если вам не понравился ни один готовый проект, предлагаем индивидуальное проектирование.
Создаем проект бесплатно при заказе строительства “под ключ”! Выполняем полный спектр услуг в области строительства и отделки загородного дома. Собираем и устанавливаем сруб, проводим и подключаем инженерные сети. Подберем нужный тип кровли и фундамента, необходимые материалы и выполним монтаж. Самостоятельно изготавливаем пиломатериалы под проект! Собственное производство — гарантия качества пиломатериалов и низкие цены на строительство, ведь мы работаем без посредников.
Расчет элементов каркаса для двухскатной кровли
Если будет строиться двухскатная крыша своими руками, необходимо заранее выполнить тщательные расчеты. Стропильная система простой двускатной крыши состоит из совокупности треугольных ферм – такая форма дает конструкции максимальную жесткость. Такие фигуры рассчитать проще всего. Однако если у скатов разная форма, получаются неправильные прямоугольники. В таком случае их разделяют на более простые формы и проводят расчеты для каждого элемента отдельно. В конце все данные суммируются.
Итоги
Дома с двускатной крышей – это классика, а она, как известно, никогда не выходит из моды. Кроме того, такие конструкции имеют целый ряд преимуществ перед более сложными вариантами, крыши из двух скатов оказываются более долговечными и практичными.
А при правильном подходе, дом будет выглядеть очень даже эффектно – нужно только выбрать незаурядный проект двухскатной кровли и грамотно воплотить его в жизнь.
Нагрузка на стропила по схеме
Различают три типа нагрузки:
- Постоянная. Это значение, которое не будет изменяться на протяжении всего срока эксплуатации кровли. К этой категории относят массу кровельного материала, утеплителя, гидро- и пароизоляции, обрешетки, доборных деталей кровли, а также внутренней отделки мансарды. То есть, суммированное значение массы элементов и будет ожидаемой нагрузкой. Ее средняя величина составляет 40-45 кг/м2, но не более 50 кг/м2. Желательно предусмотреть запас прочности, равный 10 % от общей массы.
- Переменная. Имеется в виду интенсивность выпадения осадков, нагрузка от снега и ветра, которые могут существенно варьироваться в зависимости от времени года или погодных условий.
- Особая. К данной группе относят экстремальные природные явления – землетрясения, торнадо, сильные ветры. В этих случаях запас прочности делают существенно больше обычного.
Монтаж мауэрлата
Если расчет выполнен, а материалы закуплены, можно выполнять монтаж мауэрлата, а затем созданию обрешетки. Мауэрлат — это своего рода фундамент для будущей кровли. Только эта конструкция не из бетона, как основание для дома, а из соснового бруса.
Древесина хвойных пород — идеальный для этого материал, достаточно прочный и легкий, чтобы распределить вес крыши равномерно по периметру опорных элементов дома. Его размещают вдоль скатов кровли, между стропильной ногой и верхней частью стены.

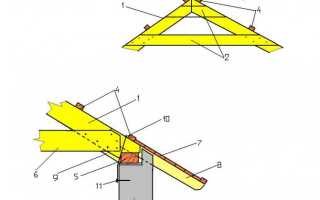

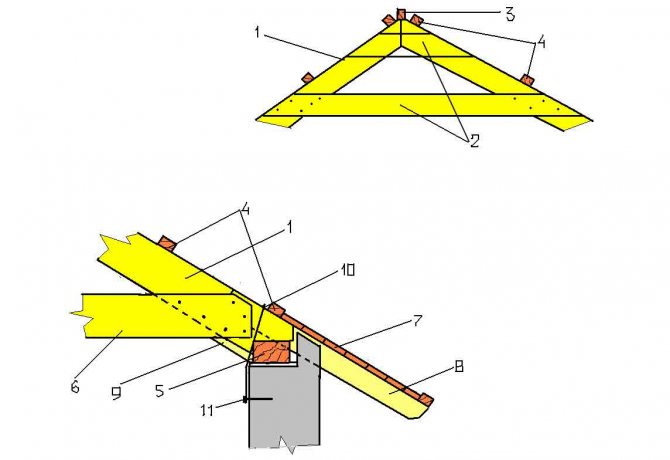

Крепление стропильных ног к мауэрлату
Для большей сохранности мауэрлата и долгого срока его службы, между ним и стеной прокладывают слой гидроизоляции, в качестве которого чаще всего выступает рубероид. В зависимости от материала, из которого возводится дом, монтаж мауэрлата выполняется различными методами.
Строительство своими руками предполагает проверку надежности соединения. Если речь идет о деревянном доме, крепеж можно делать при помощи шпилек или брусков, в кирпичном — используют металлическую проволоку, арматуру, в строениях из пеноблоков, газосиликата — бетонную стяжку.
Последовательность работ
Если бы существовала пошаговая инструкция о том, как построить двухскатную крышу, она бы начиналась с того, как крепить стропила. Висячие следует собрать заблаговременно, используя металлические уголки, болты. Первыми выполняют монтаж крайних конструкций, а только потом расположенных внутри.
Чтобы создать наслонную систему, необходимо сначала наладить лежень, на который будут устанавливаться опоры. Сборку можно будет считать завершенной после закрепления всех стропильных ног как показывает чертеж. Если их длины не хватает для создания свеса, ее увеличивают за счет крепления кобылок.
Следующий этап — монтаж обрешетки. Так как назначение ее сугубо практическое, в ход идет самый простой, дешевый материал, к примеру, необрезная доска или даже горбыль. Однако, не стоит пренебрегать удалением коры с поверхности дерева, эта нехитрая операция увеличит срок его эксплуатации. В зависимости от того, чем планируется укрывать крышу дома, различают два типа обрешетки:
- Сплошная. Применяется в случаях, когда выбор пал на мягкие виды кровли, которые переживают новую волну популярности, в частности ондулин. Так как сами по себе они форм не держат, им необходима жесткая опора, чтобы избежать возможных деформаций от собственной тяжести или весом выпавших осадков.Сплошна обрешетка
- Решетчатая. В этом случае доска укладывается не сплошным слоем, а с промежутками, шаг которых выбирают в зависимости от материала, используемого для покрытия. Чаще такая схема пользуется для создания обрешетки под металлочерепицу, шифер, профнастил.Решетчатая обрешетка
Размер шага стропил и их длина
Как правило, шаг стропил для жилых домов колеблется в пределах 60-100 см. Тут значение имеет тип кровельного материала и общая масса крыши. Количество стропил на один скат высчитывается делением его длины на размер шага плюс единица. Для всей крыши значение удваивается.

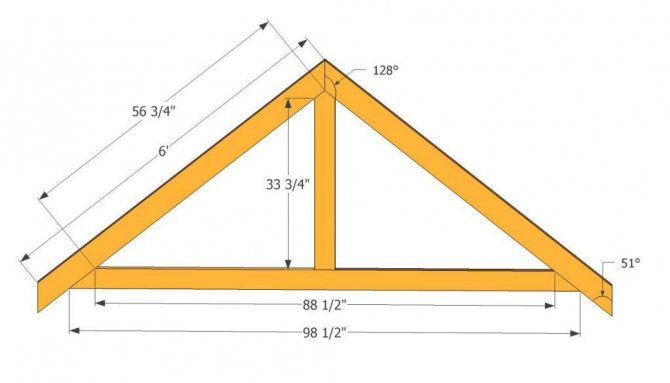

Необходимо также выполнить расчет длины стропил двухскатной крыши. Длину стропильной ноги вычисляют по теореме Пифагора. Если максимальной длины бруса в 6 метров недостаточно, ее можно нарастить другими отрезками.
Сечение стропил
Определить сечение стропил можно на основе таких данных:
- шаг;
- тип древесины;
- разновидность материала – бревна, брусья и так далее;
- нагрузка;
- длина стропила.
Приведем примерные размеры пиломатериалов для стропильной системы под двухскатную крышу:
- мауэрлат, сечением 10×10 или 15×15 см;
- затяжки и стропильные ноги, толщиной 10×15 или 10×20, в некоторых случаях применяется брус сечением 5×15 или 5×20 см;
- для подкосов и прогонов – балки 5×15 или 5×20 см, исходя их ширины стропил;
- стойки – сечение 10×10 или 15×15 см;
- лежни, сечением 5×10 или 5×15, исходя из толщины стоек;
- обрешетка, сечением 2×10 или 2,5×15 см – значение определяется типом кровельных материалов.
Требования к строительным материалам
Для устройства стропильной системы лучшим вариантом будет использование пиломатериалов из хвойных пород древесины – сосны, ели или лиственницы, I – III сорта.
Материал для стропил берется не ниже II сорта, мауэрлат изготавливается из досок или бруса II сорта, для стоек и прогонов берется материал II сорта, обрешетка изготавливается из пиломатериала II-III сорта, это зависит от кровли. Ригели, затяжки выполняют из материала I Сорта. На накладки, подкладки можно применять материал III сорта.
Обратите внимание! Пиломатериал должен быть сухим с влажностью не более 20 %. Перед установкой его следует обработать огнезащитными составами и антисептиками против грибковых заболеваний.
Хранить пиломатериал нужно под навесом, обеспечив защиту от солнца и влаги. Площадку для складирования выровнять, пиломатериал переложить подкладками для вентиляции.
Для монтажа потребуются крепежные элементы: стяжки, пластины, шпильки, болты с шайбами и гайками, саморезы с прокладками ЕРDМ, толщиной 2,8мм, монтажная лента, кронштейны оцинкованные.
Кронштейны применяются при креплении мауэрлата, крепят их гвоздями или саморезами.
КР уголки служат для прикрепления стропил к мауэрлату, препятствуют смещению стропил.
Весь крепежный материал должен быть изготовлен из высококачественного материала и иметь защиту от коррозии.
Разновидности стропильных систем
Различают два основных типа стропильных систем для крыш с двумя скатами – висячие и наслонные. Опишем каждый из них по отдельности.
Висячие стропила
Устройство двухскатной крыши с висячими стропилами целесообразно лишь при ширине кровли в пределах 6 метров. Такие стропила крепятся на коньковый прогон с одной стороны, и на несущую стену с другой. Они испытывают распирающие усилия, в чем и состоит основная особенность двухскатной крыши с висячими стропилами. Затяжку для них можно изготавливать как из дерева, так и из металла. Если установить затяжки снизу, то они исполняют функцию несущих балок. Крайне важно прочно закрепить затяжку, поскольку она также испытывает распирающее усилие. Затяжка нужна, в первую очередь, чтобы предотвратить повреждение несущих стен – иначе они могут упасть под давлением тяжелых стропильных ног.
Наслонные стропила

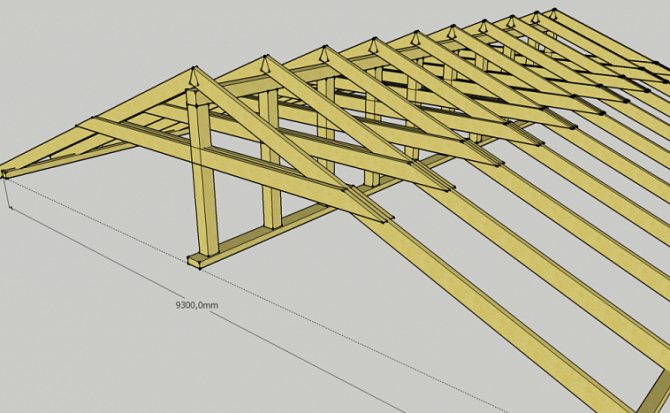

В данном случае размер крыши не имеет значения. Сборка стропильной системы данного типа предполагает наличие лежня и опорных стоек. На лежень, который укладывается параллельно мауэрлату, переносится часть нагрузки. Получается, что стропила прилегают друг к другу в верхней точке и дополнительно поддерживаются стойкой. В такой системе стропильные ноги испытывают усилие только на изгиб. Они монтируются намного проще, чем висячие. Правда, требуются опорные стойки.
Комбинированный тип
Интересный исторический факт
Вы удивитесь, но на самом деле асимметричная крыша не так уж нова. Еще древние строители не имели в своем арсенале современных компьютерных программ и точных измерительных инструментов, как и достаточного знания стереометрии. Поэтому они не слишком долго задумывались над тем, насколько идеально ровной все-таки нужно делать крышу.
В качестве основного измерительного инструмента они использовали длинную рогатку, а на ее концы привязывали шнур и отвес. Рогатку поднимали так, чтобы отвес указывал как раз на середину торцевой стены постройки. Далее концы шнура растягивали к углам дома. Если было нужно, рогатку поднимали повыше или, наоборот, опускали пониже. Как только свес был выбран, к стене дома прибивали специальную доску. На эти жгуты закрепляли шнур. Так получалось четкая визуальная граница будущих скатов крыши.
Трудности возникали как раз со вторым скатом крыши. Дело в том, что разместить вторую доску на одной высоте с первой было сложно потому, что издавна в России дома строились из круглого леса. Распределить такие стены в одной плоскости к горизонту практически невозможно. А потому переносить размер одной доски на вторую дело было безнадежным.
Для более точных измерений уже нужен был водяной уровень. Только при помощи этого инструмента горизонт будущей крыши получается относительно ровным, и конек размещается по центру. Но в большинстве случаев, особенно когда строительство происходило в глухой сельской местности, подобными инструментами местные жители избалованными не были, а поэтому практически все делалось на глаз. И да, скаты у крыш не редко были действительно разными.
Что еще интереснее, по-настоящему ассиметричная разноскатная крыша встречалась в Древней Руси и как отдельный специфический вид архитектуры. В основном таковые можно было увидеть в деревянных теремках и дворцах, которые принадлежали богатым людям. Тогда именно при помощи архитектуры и передавалась значимости богатства владельцев таких построек:
Поэтому местные архитекторы этого времени искали все способы, чтобы тот же терем отличался от простой избушки. Здесь уже было принято крыть каждый сруб отдельной крышей, даже если постройки были построены другу у друга.
Каждый скат направлялся и заворачивался по-особенному, при помощи самых разных возможных завершения. Причем сами срубы строились разной высоты, от чего и крыши нередко были заметно разноскатными.
Но отметим, что часто встречающуюся разноскатную крышу, у которой скаты не сходятся в одном коньке сверху, нельзя назвать двухскатной. Это скорее две отдельные односкатные кровли, которые строятся отдельно и каждая по своим правилам.
