Пирог деревянного перекрытия: классификация. Перекрытие для пола первого этажа и межэтажные конструкции. Сопряжение балок перекрытия со стеной

Добрый вечер! Подскажите, пожалуйста, хочу над гаражом сделать комнату, лаги потолка деревянные. Какую плёнку постелить (есть армированная полиэтилен, изоспан В, изоспан F, изоспан АМ, и ещё другой. Как сделать межэтажный «пирог» (снизу гараж, сверху тёплая комната). Во второй части здания на первом этаже планирую пол по грунту (подушка, термит, стяжка, водяной тёплый пол, стяжка, покрытие), а вот как сделать «пирог» в деревянном перекрытии в этой части здания, путаюсь. В интернете начитался, что каша в голове.

Дмитрий

Ответ эксперта

Здравствуйте, Дмитрий.

Особой сложности утепление и звукоизоляция верхнего этажа не представляет. Можно использовать любые подходящие материалы, важно только соблюдать технологию и не забывать о рекомендациях опытных мастеров.

В Вашем случае надо будет обязательно обработать балки и доски перекрытия средствами, которые препятствуют гниению и образованию плесени. После этого на них укладывают гидроизоляцию. Конечно же, лучше использовать не простую полиэтиленовую плёнку, а материал с хорошими дифузионными способностями, например, упоминаемый Вами Изоспан.

Поскольку требуется сделать «пирог» утеплителя в перекрытии внутри здания, то лучше всего брать Изоспан В – он имеет подходящие характеристики и вполне приемлемую стоимость. Конечно, мембрана с маркировкой АМ обладает более высокой прочностью, но для Ваших целей её использование избыточно и приведёт лишь к дополнительным тратам. Не забудьте о том, что плёнка должна быть уложена таким образом, чтобы отводить влагу, поэтому её ориентируют ворсистой стороной к теплоизоляции. Важно проклеить все стыки скотчем – пароизоляция должна быть сплошной и не иметь повреждений и разрывов.

Следующий этап – укладка утеплителя. Вы можете использовать как плиты минеральной ваты, так и любые рулонные материалы. Поверьте, фантастические возможности теплоизолятора того или иного бренда сильно преувеличены. Важно только чтобы толщины его слоя было достаточно для условий Вашего проживания. В средней полосе России более чем достаточно будет 20 см утеплителя при условии постоянного отопления.

Далее теплоизоляционный материал необходимо укрыть всё той же пароизоляционной мембраной Изоспан В, гладкой стороной вверх. Как и в предыдущем случае, позаботьтесь о герметичности стыков. На этом монтаж «тёплого пирога» можно считать завершённым и приступать к монтажу чернового пола верхнего этажа. К слову, если Вы планируете для его обустройства использовать не доски, а фанеру или OSB, то лучше всего между ними и слоем теплоизоляции оставить зазор в 1-2 см для обеспечения вентиляции.

pol-master.com

Какие бывают перекрытия

Есть три типа перекрытий в каркасных зданиях:

• межэтажные;
• половые;
• чердачные.

Перекрытия пола должны быть достаточно прочными и жесткими, чтобы сделать надежным напольное покрытие. Чердачные перекрытия также выполняют качественно, поскольку к ним крепится утеплитель и потолочная отделка.

У межэтажных перекрытий одновременно две функции – быть полом для верхнего этажа и потолком для нижнего. На эти перекрытия оказывается вертикальная нагрузка, поэтому балки должны быть устойчивыми к вертикальным прогибам.

Оптимальный пол в доме

Усиленная гидроизоляция позволяет использовать его в ванных комнатах и других помещениях с повышенной влажностью. Однако, перед тем как решиться сделать пирог пола необходимо ознакомиться с его строением и устройством полов в доме вообще.

Перекрытия сборно-монолитного типа и их отличия

Сборно-монолитный вид перекрытия является наиболее актуальным и востребованным на строительном рынке коттеджного типа. Сочетание с одной стороны опорных балок, а с другой блоков полого типа имеет множество преимуществ. Устройство балок межэтажных перекрытий необходимо равномерно залить бетоном и межэтажная конструкция готова. Вес типовой конструкции достаточно низкий и составляет не более 19 кг на квадратный метр. По времени изготавливать сборно-монолитное перекрытие несколько труднее, однако не требуется арендовать грузоподъемное оборудование и все этапы можно осуществить самостоятельно. Армирование проволокой всей конструкции создают не более 6 мм в диаметре.

Разновидности полов для дома

• Бетонные с металлическими элементами — обладают такими достоинствами, как простота устройства и экономичность. К недостаткам можно отнести повышенные требования к неизменной геометрии дома и усиленная нагрузка на фундамент;
• Деревянные — экологически чистые, удобные функциональные, но достаточно дорогие.

В зависимости от конструкции и материалов изготовления самого дома, должны выбираться и соответствующие полы.

Железные и железобетонные балки

Перекрытие с использованием железных балок делается с помощью прокатного профиля: швеллеров и уголков, которые являются несущими элементами конструкции. Между железными балками ложатся железобетонные плиты толщиной до 9 см. Сверху по этим плитам кладется слой шлака и фиксируется с помощью железобетонной стяжки. Толщина этого слоя – до 10 см.

Схема межэтажного крепления панелей.

Расстояние между железобетонными балками составляет от 60 до 100 см. Межбалочное пространство заполняют в зависимости от материала будущего пола: если материалом для пола будет служить паркет, то обычно используют легкобетонные плиты, а при полах из линолеума – пустотелые легкобетонные блоки. Оставшееся пространство между балками и плитами заполняют цементным раствором и затирают. Перекрытие между этажами в обязательном порядке нужно звукоизолировать, а на чердачных и цокольных перекрытиях – еще и теплоизолировать.

Требования к полам

• ровными — это относится к любым полам, но с деревянными добиться того не очень легко, так как со временем дерево доски могут менять свою геометрию;
• теплыми — в доме на всех этажах должно быть одинаково тепло, что обеспечивается, в том числе, и конструкцией полов;
• долговечными — также зависит от их конструкции;
• эстетичными — цвет и структура должны соответствовать стенам;дерево само по себе — красивый материал, а разнообразные оттенки ему можно придать при помощи различных пропиток, лаков или красок.

Основные элементы пола

• черновое покрытие — самый нижний слой;
• гидроизоляция – второй слой, обеспечивающий сухость и тепло в комнате;
• чистовое покрытие — верхнее покрытие, предназначенное для укладки покрытия;
• напольное покрытие — видимая часть пола.

К сведению! Такое устройство и называют пирогом пола. Основным элементом, для устройства всех слоев являются деревянные балки, несущие на себе всю основную нагрузку и служащие основой для установки всей конструкции.

Перекрытия в доме можно разбить на насколько видов:

• цокольные — выполняет функцию пола в нижнем помещении первого этажа;
• межэтажные — находящиеся между помещениями, расположенными на разных этажах, например — первого и второго;
• мансардные — отделяющие друг от друга помещение верхнего (обычно второго) этажа и мансарду или чердак.

Устройство чернового пола

• Металлические или деревянные балки — укладываются таким образом, чтобы их концы находились на фундаменте. Если расстояние между точками опоры превышает три метра, то необходимо установить дополнительные опорные столбики. В противном случае возможен прогиб балки. Опорные столбы обычно выкладываются из кирпича. Рекомендованное расстояние между балками — 60 см;
• Черепные брусья — крепятся к нижней части балок;
• Настил — в качестве настила чернового пола обычно используются плиты дсп. Они укладываются на черепные бруски без дополнительного крепления;
• Слои изоляции — состоят из гидроизоляции и утеплителя. В качестве утеплителя можно применить минеральную вату или маты из стекловолокна. Для гидроизоляции можно использовать полиэтиленовую пленку. Часто, особенно при устройстве пирога пола в ванной комнате и на первом этаже применяют вспененный полиэтилен. На перекрытиях между этажами и в ванных комнатах обычно используют более легкое стекловолокно.

Устраивая пол первого этажа дома, необходимо уложить на грунт металлическую армирующую сетку и слой рубероида для лучшей гидроизоляции.

Чистовой пол

В качестве чистового настила применяют деревянные доски, по краям которых есть приспособления для соединения досок между собой по принципу «паз — шип». Для лучшего крепления можно воспользоваться металлическими саморезами или гвоздями. Расстояние от краев досок до стен должно составлять около двух сантиметров, чтобы компенсировать возможное расширение досок. Доски укладывают в направлении, перпендикулярному окну.

Многие слышали о «плавающих полах». Что же это такое? Для лучшей звукоизоляции, а также для улучшения вентиляции под настилом, можно доски уложить по лагам, не прикрепляя их к стенам. Такая конструкция называется «плавающий пол». Плавающая конструкция пола позволяет также дереву настила расширяться при воздействии высоких температур без риска деформации досок. Такое «плавающее» устройство чаще применяют на перекрытиях верхних этажей, в мансардах и на чердаках, особенно, если крыша дома изготовлена из металлопроката, профлиста и других металлических материалов.

Полы по грунту.

Основные требования для полов по грунту:

• грунт основания под полы должен исключать возможность деформации конструкции пола вследствие просадки или пучения (поэтому верхняя рыхлая часть грунта всегда срезается);
• нежесткие подстилающие слои (гравийные, щебёночные, песчаные, шлаковые) обязательно должны быть механически уплотнены;
• наличие гидроизоляционного слоя, препятствующего проникновению через пол грунтовых, сточных вод и других жидкостей;
• наличие теплоизоляционного и звукоизоляционного слоев, уменьшающих теплопроводность шумность пола;
• теплоусвоение пола — свойство поверхности покрытия пола воспринимать тепло при периодических колебаниях теплового потока или температуры воздуха;
• прочность, надежность и долговечность несущей армированной железобетонной плиты пола;
• наличие деформационных шов — разрывов в подстилающем слое, стяжке или покрытии, обеспечивающих относительное смещение их разрозненных участков.

Регламентирующие документы для конструкций полов:

СНиП 2.03.13-88 «Полы»; СНиП 3.02.01-87 «Уплотнение грунтов»; СНиП 3.04.01-87 «Изоляционные и отделочные покрытия»; СНиП 23-02-2003; Сборник технических регламентов — «Полы. Технические требования и правила проектирования, устройства, приемки, эксплуатации и ремонта (в развитие СНиП 2.03.13-88 «Полы» и СНиП 3.04.01-87 «Изоляционные и отделочные покрытия»)», СНиП 2.08.01-85, СНиП 2.03.01—84, СТО 501-52-01-2007 «Проектирование и возведение ограждающих конструкций жилых и общественных зданий с применением ячеистых бетонов в Российской Федерации. Часть II»

Монолитный ж/б пол по грунту, выполненный с абсурдной экономией

Преимущества: самый дешевый вид монолитного ж/б пола 1-го этажа.

Недостатки: ненадежен, отсутствие уплотненного грунта под ж/б плитой (высока вероятность трещин); отсутствие гидроизоляции; пренебрежение нормативами армирования; заливка частями в разные дни (по мере возникновения остатков бетона или цементно-песчаного раствора от других работ); отсутствие теплоизоляции создает мощный мост холода на торцах ж/б плиты; при последующем устройстве системы «теплый пол», на теплопотери вынужденного обогрева грунта и кирпичного цоколя будет уходить 30-50% мощности отопления (подтверждается съемкой тепловизором)

Монолитный ж/б пол поверх утрамбованной ПГС, с гидроизоляцией и теплоизоляцией торцов плиты

Преимущества: прочная и долговечная конструкция пола; теплоизоляция позволяет значительно сократить теплопотери; заливка бетона в гидроизоляционную оболочку с вибрированием позволяет добиться мах прочности, надежно перекрыв доступ влаги в дом через пол

Недостатки: на 25-40% дороже предыдущего; выше трудоемкость; требует строительного спецоборудования; требует возможностей для подъезда тяжелой строительной техники;

Сборно-монолитный пол из ячеистого и тяжелого бетонов, с гидроизоляцией. Уложен поверх утрамбованной ПГС

Преимущества: очень надежная и долговечная конструкция; качественная теплоизоляция пола; сокращен расход тяжелого бетона.

Недостатки: высокая стоимость (наличие собственного оборудования для производства блоков из ячеистого бетона позволит снизить затраты на 13-17%); подходит для легких конструкций домов; критично качество армирования и укладки бетона

Монолитный ж/б пол с теплоизоляцией

Преимущества: очень прочная, стабильная и долговечная конструкция, в которой теплопотери через пол сокращены до минимума; верхняя бетонная армирующая стяжка является хорошим энергоаккумулятором

Недостатки: самая дорогостоящая конструкция; требует особой тщательности при проведении работ по уплотнению грунта, монтажу теплоизоляции и бетонных работ; длительный технологический процесс монтажа

Особенности и нюансы

В частности, в качестве утеплителя, кроме минеральной и стекловаты, можно применять керамзит, засыпанный в углубления между балками, опилки или шлак. Подойдут также листы пенопласта. Однако такие материалы, как керамзит, шлак или опилки лучше подходят ля устройства полов первого этажа особенно под ванными комнатами.

При этом, укладывая пол перекрытий второго и более этажей, лучше воспользоваться именно минеральной ватой для лучшей звукоизоляции. Она же лучше подходит и для перекрытий мансардного этажа.

Важно! В ванной комнате и других помещениях с повышенной влажностью лучше в качестве изоляционного материала использовать стекловолокно, так как оно обладает большими гидроизоляционными свойствами.

Как уложить межэтажное потолочное перекрытие по деревянным балкам?

До начала установки делается расчет балки на прогиб. Понадобятся:

• балки;
• бруски, прибиваемые к нижним частям лаг (черепные деревянные бруски);
• материалы для гидроизоляции;
• щиты накаты,
• пол и лаги.

Использование засыпки неуместно, так как она не обладает нужными шумоизолирующими показателями. Нежелательно устройство полиуретана из-за высокой токсичности.

Устройство такого перекрытия по балкам многослойная. От его качества зависит комфорт проживания в частном доме. Здесь используются варианты: шумоизоляционные и теплоизоляционные материалы.

Пошаговое выполнение монтажа по балкам:

1. К балкам крепится материал, выполняющий роль потолочного перекрытия: фанера, ДСП, доски и др.
2. Один на другой, внахлёст, выкладывается пароизоляционное потолочноепокрытие, в случае необходимости плёнка закрепляется к балкам строительным степлером.
3. В потолочное межэтажное перекрытие по балкам с особой аккуратностью укладывают минеральные маты.

Утеплитель должен точно укладываться на балки. Устройство служит звукоизолятором. Если это пенопласт, то лучше всего его фиксировать деревянными колышками между балками и пенопластом.

Слой утеплителя в доме закрывают мембраной, защищающей конструкцию от пара. Основное назначение этого слоя – воспрепятствовать проникновению элементов минеральной ваты внутрь помещения.

1. Устройствомежду балками и перекрытиями заливают монтажной пеной, остатки после застывания обрезают.
2. В заключение выполняется монтаж гидроизоляционного материала в виде досок, плит ДСП и др.
3. Все промежутки между стенами и плитами заполняют войлоком, тем самым будут ослаблены обычные и ударные звуки. На верхнем этаже или чердаке на потолочное перекрытие укладывают резиново-пробковую дорожку, что обеспечивает идеальную звукоизоляцию. Весь периметр сопровождает зазор в виде вспененного полиэтилена или демпферной ленты. По углам формируют отверстия для вентиляции, которые включают в общую систему вентиляции в частном доме. Они будут способствовать отведению пара и влаги из потолочного перекрытия.

Достоинства и недостатки деревянных полов

1. Экологичность — применение натуральных материалов практически никогда не вредит здоровью домочадцев. В случае необходимости поменять некоторые элементы пола, не будет проблем с их утилизацией;
2. Эстетичность — очень красиво и благородно;
3. Долговечность — при надлежащем уходе, такие полы прослужат долго даже в таких «сложных» помещениях, как, например, ванная. Во многих домах дореволюционной постройки до сих пор стоят полы, установленные более ста лет назад.

Однако во всех этих бочках меда есть немало ложек дегтя:

• Сложность устройства — в отличие от бетонного пола, залить который не представляет особого труда для среднестатистического строителя, деревянные полы, устроенные по науке устанавливаются долго и трудно;
• Необходимость ухода — дерево подвержено воздействию влаги, различных микроорганизмов, грибков (это наиболее критично в кухне или ванной). Это вынуждает строителей во время укладки применять различные антисептические и другие химикаты. Кроме того, доски должны периодически обрабатываться такими препаратами и в процессе их эксплуатации. Их необходимо содержать практически в идеальной чистоте, что не всегда возможно, например, на даче. Кроме того, они нуждаются в регулярном покрытии краской и лаком;
• Высокая стоимость — строительство таких полов требуют больших средств, чем бетонные полы, кроме того регулярный тщательный уход за ними также требуют финансовых затрат;
• Обслуживание — при любом, даже самом качественном строительстве, любой пол, после его установки требует постоянного обслуживания во избежание появления трещин, сколов и поломок в его элементах. Такие повреждения могут привести к разрушению всей конструкции, а в случае повреждения полов перекрытий могут привести к повреждению стен. Повреждение перекрытий в ванной может вызвать нарушение гидроизоляции и труб водоснабжения.

Строительство дома вообще и установка полов, в частности — процесс длительный, трудоемкий и ответственный. Заниматься этим самому — дело неблагодарное. Даже если у хозяина дома и есть необходимые инструменты и материалы, чтобы все сделать самому, лучше не совершать подвиги самостоятельно. Существует множество строительных организаций, профессиональные сотрудники которых обладают необходимыми знаниями и умениями в строительстве таких домов, владеть необходимыми инструментами и техникой для укладки полов в доме и ванной.

Кроме того, для ведения официальных строительных работ иногда необходимо получить различные разрешения — лицензии, сертификаты. В этом случае всегда легче обратиться к ним. Помимо умения и опыта в строительном деле, профессионалы также хорошо владеют информацией о разнообразных строительных материалах, их качестве и происхождении. В конечном итоге привлечение специалистов, несмотря на изначальную большую стоимость, обернется экономией, так как профессионально построенные полы будут требовать меньшего обслуживания и, следовательно, меньших затрат, независимо от того, где этот пол уложен, в комнате или в ванной.

centro-pol.ru

Внутреннее устройство

Когда все несущие детали будут закреплены на своих местах, можно переходить непосредственно к сборке самого перекрытия. В отличие от конструктивных элементов первого этажа и чердачных, здесь не будет толстого слоя утеплителя, так как между этажами обычно нет разницы в температурном режиме. Однако, место утепляющего материала здесь займет звукоизоляция.

В нижней части установленных балок прикрепляются черепные бруски. Их основная функция – служить опорным элементом для слоя «черновых» досок и как основа для крепления подшивного потолка снизу. Изготавливаются они из брусков, сечением 50Х50 миллиметров.

Что нужно знать об этих конструкциях? Разновидности перекрытий

В зависимости от того, между какими этажами в доме располагаются межэтажные перекрытия, их разделяют на:

• цокольные;
• междуэтажные;
• мансардные;
• чердачные.

Основные требования, которые выдвигаются к любому перекрытию:

• на перекрытии не должно быть прогибов, оно должно быть прочным;
• оно должно иметь достаточный уровень тепло- и шумоизоляции;
• перекрытие должно соответствовать всем нормам пожарной безопасности;
• оно должно иметь большой срок эксплуатации.

Соответственно, первый тип конструкции разделяет помещения цокольного и первого этажей. Междуэтажные перекрытия находятся строго между помещениями двух этажей. Мансардное перекрытие отделяет помещение этажа от мансардного помещения. Последние, чердачные конструкции разделяют помещения этажа и чердака.

В частном небольшом доме чаще всего используются деревянные или железобетонные конструкции. Выбор осуществляется в зависимости от исходных данных, условий, назначения и конструктивных решений выбранного здания.

Расчет балок перекрытия

Для того, чтобы сделать расчет межэтажного или чердачного перекрытия, нужно определить нагрузки, которые воздействуют на балки. Определить их бывает достаточно проблематично, поэтому берут усредненные данные. Общая нагрузка будет состоять из веса самого перекрытия и временных нагрузок т.е. нагрузок от людей, мебели, различной техники и т.д.

В среднем, общую суммарную нагрузку по деревянным перекрытиям принимают равным 400 кг/м2.

Ниже, приведена таблица, по которой можно определить необходимое сечение балок перекрытия в зависимости от длины пролета и шага установки.

Например, при длине пролета 5,5 м и шаге установки 0,6 м, необходим брус толщиной 150 мм и высотой 200 мм. При этом нужно учитывать, что длина бруса будет больше т.к. он должен заходить в стену на 15 см. Таким образом длина будет 5,5м + 0,15м + 0,15м = 5,8 м

Особенности, преимущества и недостатки перекрытий из дерева

Деревянные конструкции устраиваются по балкам, которые также выбираются из этого материала. Чаще всего они используется в небольших малоэтажных домах.

Балки могут быть изготовлены из:

• досок, толщина которых составляет от 3,8 до 5 см;
• бруса, толщина которого составляет от 7,5 см до 17,5 см;
• бревен;
• проклеенного бруса;
• клееных балок (деревянного двутавра).

Такой вид перекрытия по балкам обладает следующими преимуществами:

• его достаточно легко сделать и смонтировать;
• обладает хорошими теплоизоляционными свойствами;
• дерево является экологически чистым материалом, что гарантирует отсутствие в доме вредного воздействия на организм человека;
• можно использовать в домах, которые стоят на легком фундаменте, поскольку перекрытия не будут давать большой дополнительной нагрузки;
• доступность.

В то же время, необходимо помнить и о недостатках данной конструкции:

• перекрытия из дерева по балкам имеют не такую высокую прочность, как железобетонные;
• нуждается в дополнительной обработке антипиренами – благодаря этому деревянное покрытие будет не горючим;
• без обработки антисептиком, деревянное покрытие по балкам может быть поражено грибком, насекомыми-вредителями или плесенью;
• из-за сырости, колебаний температур, влажности и нагрузок присутствует риск образования деформации деревянного перекрытия.

Основные этапы при монтаже перекрытия из дерева

Данный вид перекрытия устанавливается по балкам. Так что, первый шаг в технологической схеме устройства – это установка балок. Устройство этих элементов в доме происходит согласно следующей инструкции:

• Первоначальной задачей стоит обработка древесины антисептиком. В противном случае, они будут со временем гнить, и перекрытие по деревянным балкам будет неустойчивым.
• Концы балок срезаются по углом от 60 до 80 градусов. Помимо антисептика, они также просмаливаются.
• Далее концы балок должны быть обернуты рубероидом.
• В стене должны быть подготовлены ниши, глубина которых должна составлять от 15 см. В них укладываются балки. При этом зазор между стеной и балкой должен составлять от 3 до 5 см. После установки балки, он заполняется минеральной ватой.

Важно!

Расстояние между балками должно быть от 0,6 м до 1,5 м. Также нужно соблюдать пропорцию, в которой толщина балки должна быть не меньше, чем 1/24 часть длины самой балки.

Устройство необходимо начинать с самых крайних элементов. После того, как все они будут установлены, необходимо чтобы по балкам был одинаковый горизонтальный уровень.

В некоторых случаях, необходимо позаботиться об обеспечении большей жесткости. Для этого обычно прибегают к стальным креплениям – анкерам, скобам либо пластинам. Если анкера и пластины используются крайне редко, то скобы можно встретить достаточно часто в деревянных домах.

После завершения этих этапов, можно приступать к устройству перекрытия по балкам. В качестве настила обычно выступают листы фанеры, строганные доски либо панели OSB. Но это далеко не единственный элемент. Пирог перекрытия состоит из чернового пола, изоляции (ветро-, тепло-, гидро-), небольшого воздушного зазора и половой доски.

Пирог: от верхних слоев к нижним слоям (наглядный пример):

1. Ламинат.
2. Подложка под ламинат.
3. Плиты ОСП.
4. Доска с характеристиками 50х100.
5. Утеплитель толщиной 20 см.
6. Брус 70х195 мм.
7. Брус 20х20 см.
8. Защита от ветра.
9. Доска 25х100.

Пирог, а точнее его слои, могут немного изменяться в зависимости от конструктивных решений. В зависимости от того, какая плита используется в качестве чернового пола, рекомендуется либо покрыть финишным покрытием и класть плитку, линолеум или другое покрытие. В том случае, если сверху в качестве чернового пола выступают струганные доски, их можно покрыть лакокрасочным составом и больше ничего не укладывать.

Рекомендации от специалистов по работе с конструкциями из древесины

В том случае, если необходимо устройство перекрытия из древесины по балкам, специалисты рекомендуют придерживаться некоторых советов. Среди которых:

• Устраивать перекрытия нужно только в тех местах, где это действительно необходимо. Излишние конструкции в декоративных или других целях будут лишь давать дополнительную нагрузку на фундамент.
• Все элементы из дерева должны быть обработаны специальными антисептиками и защитным составом от возгорания.
• Прежде, чем вставлять балки в бетонные или кирпичные выемки в стене, их предварительно нужно обработать специальными составами. После этого они оборачиваются рубероидом и только затем вставляются в выемки.
• Если рядом с балками проходит дымоход, нужно помнить, что минимальное расстояние между ними должно быть не менее 25 см.

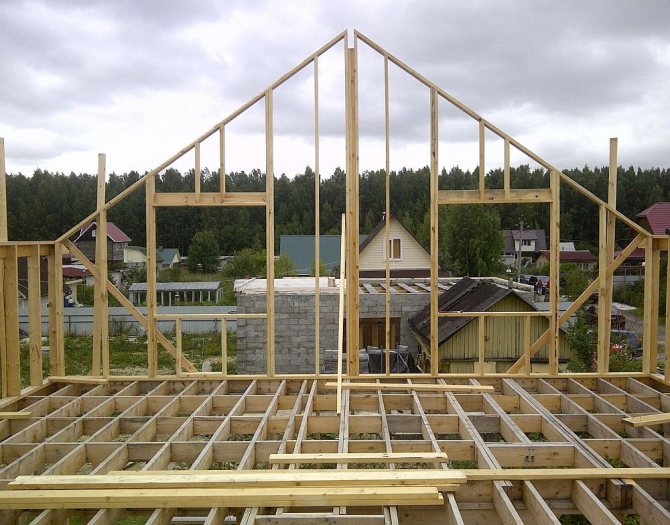

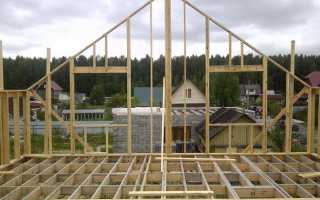

Делаем деревянное перекрытие

Балочные перекрытия

Обычно несущими составляющими конструкциями выступают балочные межэтажные перекрытия, находящиеся на одном расстоянии друг от друга. Пространство между ними занимают заполнители.

Балки делаются из железобетона, дерева, фасованного металлопроката. Следует учесть, что они должны обладать прочностью, чтобы справится со всеми нагрузками. Стоимость работ по укладке деревянных конструкций довольно невысокая. В этом случае не понадобятся сложные грузоподъемные машины, что тоже позволит сэкономить.

Из деревянных балок

Обычно для каркасных или деревянных жилых домов с небольшим количеством этажей используются балочные деревянные конструкции. Их не следует ставить на пролетах, ширина которых больше 5 м.

На верхней части брусовой конструкции кладется настил, выступающий полом. Если под конструкцией располагается жилое помещение, снизу его подбивают досками, образуя потолок. Пустота заполняется звуко- и теплоизолирующим материалом.

Преимущества выбора деревянных перекрытий в доме:

• Монтаж проходит просто и быстро вне зависимости от конфигурации. Использовать специализированную технику для покрытия из дерева не требуется;
• Удается получить легкую и прочную конструкцию по достаточно низкой цене.

Главным недостатком дома с деревянными перекрытиями считается высокая огнеопасность.

При неверной обработке этот материал со временем может подвергаться гниению и нашествию жучков-короедов.

Технология монтажа

Обычно монтаж перекрытий в доме, сделанном из бруса, происходит по следующим этапам:

• Установка деревянных балок. Предварительно следует провести тщательную обработку антисептиками и солнцезащитными средствами. Если опорой будет кирпичная, бетонная стена, газобетон или пеноблок, то концы балки требуют обмотки рубероидом в два слоя. На концах балок делают запил торцевой части под углом 60 градусов. После установки в пространство следует залить утеплитель, например, монтажную пену. Укладывают деревянные балки параллельно друг к другу, расстояние между балками должно быть одинаковое;

  Установка наката. Его создают из щитов, сделанных из досок. Накатные пластины крепятся к черепным брусьям с сечением 4х4 или 5х5 см. Предварительно их прибивают к боковым граням несущих балок. На накат закрепляется целый потолок;

• Укладка изолирующей прокладки. Чтобы звуко- и теплоизоляция были качественными при устройстве перекрытия в деревянном доме, потребуется заполнение утеплителем. Их может послужить стружка, минеральная вата, керамзит, солома, пенопласт. Лучше отдавать предпочтение «ватным» матам. Они весят меньше, чем керамзит, что снижает нагрузку. С помощью волокнистой структуры воздух между комнатами легче проникает. Этот утеплитель имеет высокие изолирующие свойства.

Перед устройством изолирующей прокладки важно расстелить между балками пароизоляционную пленку. Это может быть толь или пергамин. Важно, чтобы концы заходили на несущие элементы на высоту не меньше 5 см.

Изолирующая прокладка должна быть более 10 см толщиной. Если разделяются холодные комнаты и помещения с отоплением, рекомендуемая толщина увеличивается вдвое.

Металлические балки

Эти конструкции считаются более надежными, в сравнении с деревянными балками. Благодаря небольшим размерам сечения сохраняется полезное пространство. При этом их используют нечасто. Для наполнения применяют плиты или легкобетонные вставки, из-за чего масса конструкции сильно увеличивается.

Преимущества:

• С помощью металлических балок можно перекрыть широкие пролеты;
• Хорошая устойчивость к насекомым, загниванию и плесени.

Недостатки:

• Риск появления коррозии в областях высокой влажности;
• Невысокие тепловые и звуковые характеристики.

Металлические балки для потолочного перекрытия кладут в гнезда на стенах, подготовленные перед началом работ. Промежутки заполняются пустотелыми железобетонными плитами 90 мм толщиной. Затем обустраивается песчано-бетонная стяжка. Ее толщина не должна превышать 100 мм.

Из железобетонных балок

Они распространены для пролетов до 7,5 м. Основное достоинство – возможность создать конструкции с широкими пролетами, что сложно сделать с металлическими или деревянными аналогами.

Железобетонные балки весят обычно более 100 кг. Поэтому потребуется задействовать подъемную технику, к примеру, автокран. Эту особенность многие рассматривают как недостаток.

Ригели кладутся с шагом в 600-1000 мм. В пространство устанавливаются блоки или легкобетонные плиты. Швы обрабатываются цементно-песчаным раствором. Для этого межэтажного перекрытия необходима изолирующая прокладка.

Железобетонные перекрытия: преимущества и недостатки

По сравнению с ранее рассмотренным видом перекрытия, железобетонные более долговечны и прочны. Могут быть как цельными (монолитными) так и сборными.

Положительными сторонами можно выделить следующие:

• можно сделать перекрытие любого размера и формы;
• железобетон имеет большую несущую способность;
• если в деревянных перекрытиях нужно следить, чтобы не было прогибов, то в железобетонных эта ситуация исключена.

Негативными сторонами являются:

• процесс создания нужного перекрытия является достаточно трудоемким и требует помощников либо дополнительную рабочую силу;
• после заливки за бетоном нужно ухаживать, пока он не приобретен максимальную прочность;
• необходимо наличие специальной техники и инструментов;
• стоимость работ выше, по сравнению с деревянными перекрытиями.

Коротко о технологии

Монолитные перекрытия имеют металлический каркас из арматуры, который залит бетонной смесью. Арматура связывается либо сваривается, в результате чего получается сетка.

Важно!

Немаловажным фактором является диаметр арматуры. Она подбирается в зависимости от того, какая нагрузка должна быть на перекрытии (также должен быть учтен некоторый запас прочности).

Чтобы сделать такое перекрытие в первую очередь нужно соорудить опалубку. По краям опалубки необходимо сделать специальные фиксаторы, которые не будут давать арматуре провисать. Чтобы опалубка не проседала, можно установить распорки.

После того как опалубка и арматура установлена, можно приступать к бетонированию. Прежде чем приступить к заливке, нужно рассчитать объем смеси. Это в первую очередь зависит от толщины и площади перекрытия. Толщина в свою очередь должна составлять 1/30 часть от пролета. Таким образом, если пролет составляет 6 метров, то, соответственно, толщина будет составлять 20 см.

Рекомендации специалистов при работе с монолитными ж/б конструкциями

Если необходимо сделать монолитную ж/б конструкцию, специалисты рекомендуют учесть несколько важных моментов. Они выделяют следующее:

• При выборе арматуры необходимо рассчитать проектные нагрузки, которая она должна выдержать. При расчетах будет выявлен необходимый диаметр, однако приобретать лучше на 1 или даже два размера больше, чтобы увеличить запас прочности.
• Лучше всего сетку не сваривать, а связывать специальной проволокой.
• Если вы не уверены, чтобы успеете сделать заливку за один раз – отложите. Этот этап не должен прерываться.
• Чтобы конструкция не потрескалась, пока бетон набирает прочность (это касается теплых периодов года), ее рекомендуется увлажнять.
• Если бетонирование производится зимой – нужно подумать о специальных противоморозных добавках.

Как сделать межэтажное бетонное перекрытие

Межэтажные плиты должны быть выбраны в зависимости от назначения здания, а также конструктивных решений.

В небольших домах очень популярны деревянные пироги, которые достаточно легко соорудить самостоятельно. Если в ж/б плите нужно рассчитать какой толщины она должна, то в случае с конструкцией из дерева нужно продумать пирог.

Похожие статьи

lestnitsygid.ru

Безбалочные перекрытия

Такая конструкция состоит из однородных частей, находящихся вплотную. Это могут быть панели, плиты, залитый монолит. Встречаются сборно-монолитные, монолитные и сборные типы. При выборе первого вида будет обеспечена хорошая тепло- и звукоизоляция.

Сборные железобетонные

Обычно эти конструкции выбирают для зданий из кирпича. Применяют многопустотные или легкобетонные панели. Размеры плит зависят от ширины пролета и их несущей способности.

В отличие от металла и дерева, бетон не портится от чрезмерной сырости. Он обладает достаточной прочностью, может выдержать больше 200 кг/кв. м.

При укладке требуется грузоподъемная техника. Также недостатком является то, что изделия продаются только стандартных размеров, поэтому малоэтажные здания необычной конфигурации сделать не получится.

Плиты кладут на песчано-бетонную «подушку». Края не заходят на стену, меньше чем на 100 мм. Стыки обрабатываются раствором.

Монолитные железобетонные

Это необычная сплошная цельная плита разных форм. Заливается обычно из бетона М200. Толщина монолитного изделия не менее 100 мм.

Преимущества этой плиты перекрытия для частного коттеджа или дома:

• Не нужна подъемная техника, удастся на этом сэкономить;
• Качественная поверхность;
• Можно делать конструкции с нестандартной конфигурацией.

Недостатком монолитного перекрытия считается продолжительный период его готовности. Кроме этого, требуется монтаж опалубки.

Монтаж своими руками монолитных железобетонных изделий проходит следующим образом:

• Создается несущая конструкция с помощью стальных балок;
• Делается подвесная опалубка из необрезанных досок;
• Варится армирующий каркас;
• Вливается бетон М200.

Сборно-монолитные

Является самой прогрессивной технологией обустройства, превосходя монолитные и сборные перекрытия. При этом методе ставятся железобетонные изделия. В пространстве находятся пустотелые блоки, затем идет заливка бетоном.

Преимущества:

• Отсутствие необходимости привлечения спецтехники;
• Должно обеспечивать качественное изолирование комнаты;
• Возможность делать конструкции с любой конфигурацией. Размер плит перекрытия можно подобрать индивидуально;
• Сокращение периода работ.

Недостатком считается то, что их не применяют в строительстве трехэтажных зданий. Делать работы достаточно сложно.

Конструкции кладут с шагом примерно 600 мм для несущего каркаса. Затем устанавливают облегченные бетонные блоки с пенополистирольным или керамзитовым наполнением для надежного крепления на стенах.

Сделанная конструкция после применяется как несъемная опалубка. Перед заливкой бетона требуется уложить специальную стальную армирующую сетку. Сечение ее ячеек должно быть 100х100.

Типы конструкций для деревянного межэтажного перекрытия

Конструкция перекрытия будет зависеть от его длины и требований к максимальной нагрузке. Перекрытие второго этажа может быть устроено на деревянных балках, ребрах или сочетать в одной конструкции и балки и ребра.

Самым надежным по-прежнему считается традиционное балочное перекрытие, но также оно является самым дорогим по стоимости материалов. Допускается пролет перекрытия от 6 до 15 м. Если второй этаж предназначен для помещений жилого типа, то сечение балок должно быть не меньше 150 мм.

Перекрытие на ребрах с шагом 30-60 см хорошо подойдет для каркасного дома с пролетом до 5 м, а в случае двухтавровых ребер — до 12 м. В качестве ребер используются древесные изделия прямоугольного сечения. Для того, чтобы обеспечить должную жесткость в конструкцию добавляют стальные ленты, которыми осуществляется перевязка в виде стяжек-переплетов.

Балочно-ребристая конструкция позволяет увеличить допустимый пролет до 15 м. Балки в этом случае кладутся с большим шагом, и укрепляются перпендикулярно им установленными ребрами. Для сопряжения используют металлические хомуты, монтажные скобы и резьбовой крепеж.

В такой системе расход древесных материалов меньше, поэтому такая конструкция кажется более привлекательной экономически. Но в этом случае увеличивается количество крепежа и монтажных материалов, а также приложенного труда, поэтому сложно сказать, что такая конструкция обойдется дешевле.

Монтаж балочных конструкций

Схема балочной опалубки перекрытий.

Основным элементом деревянного балочного перекрытия являются балки лиственных или хвойных пород дерева. Такая конструкция обычно состоит из балок, наката, пола и утеплителя. Если дом делать в виде прямоугольника, балки целесообразней класть параллельно его короткой стене. Чтобы избежать прогибов балок, их нужно класть на определенном расстоянии друг от друга, при этом следует брать в расчет две величины: сечение балок и длину пролета. При укладке балок обязательно нужно брать в расчет и толщину досок пола. Если толщина досок не более 30 мм, расстояние между балками не должно быть больше 0,5 м независимо от сечения самих балок.

Таблица расчета сечения деревянных балок

ШИРИНА ПРОЛЕТА, М	РАССТОЯНИЕ МЕЖДУ БРЕВНАМИ, М	ДИАМЕТР БРЕВЕН, СМ
2	1	13
0,6	11
2,5	1	15
0,6	13
3	1	17
0,6	14
3,5	1	19
0,6	16
4	1	21
0,6	17
4,5	1	22
0,6	19
5	1	24
0,6	20

Схема монтажа перекрытия между этажами .

Непосредственно перед установкой балок их нужно обработать антисептиком. Концы балок, которых кладутся на стену, лучше обернуть несколькими слоями рубероида, при этом торцы балок оборачивать не следует, так как обернутая балка не дышит и быстро загнивает. При укладке в гнездо между стеной дома и концами балки должен оставаться зазор в 2-3 см. Оставшееся пространство заполняют утеплителем или монтажной пеной.

Установленные балки необходимо закрепить анкерными болтами. На боковые грани балок закрепляют т. н. черепные бруски сечением 5х5 см и с их помощью делают накат. Материалом для наката служат деревянные доски или щиты, которые крепятся к черепному бруску саморезами. Закрепленный накат нужен, чтобы по нему сделать своими руками потолок.

Закрепив накат, нужно сделать изоляцию, которая в балочной конструкции между этажами выполняет функции звукоизоляции, а изоляция перекрытий подвала и первого этажа, а также последнего этажа и чердака дома – еще и функцию теплоизоляции. В современном строительстве чаще всего для изоляции применяется минеральная вата – материал легкий, “дышащий”, но в то же время обладающий достаточно высокой степенью тепло- и звукоизоляции. Неплохими изоляторами могут стать пенопласт, опилки, древесная стружка и керамзит.

‬‬ ‬Для оборудования теплоизоляции поверх наката между балками нужно положить слой толи или пароизоляционной пленки, загибая концы на балки. Толщина любого утеплителя для перекрытия между этажами составляет не меньше 10 см, а между холодными и отапливаемыми помещениями – не меньше 25 см.

Утепление перекрытия

Важные нюансы, которые необходимо учесть до начала работы:

• Расстояние до дымохода до ближайшей балки должно составлять 40 см минимум для обеспечения пожарной безопасности.
• Древесина должна быть абсолютно сухой. В противном случае ее необходимо оставить на подставке, в сухом и проветриваемом месте на полгода.
• Все балки должны быть обработаны антисептическими защитными материалами от грибков, гнили и насекомых.

Пирог деревянного перекрытия между этажами включает в себя 6 слоев:

• Укладываются балки или крепятся ребра, в зависимости от выбранной конструкции.
• Далее со стороны потолка нижнего этажа набиваются доски. Эта черновая отделка потолка становится основой для дальнейшей укладки слоев «пирога».
• Следующим слоем становится тепло- и звукоизоляция — это может быть минеральная вата, керамзит, шлак, песок или пенопласт, и так далее.
• После нее стелется гидроизолирующий материал, роль которого может выполнять плотный полиэтилен или рулонная резина.
• По деревянным балкам(если выбрана эта конструкция) делают накат чернового и чистового пола.
• Со стороны потолка укладывают слой пароизоляции блестящей стороной наружу.
• После чего можно осуществлять чистовую отделку потолка выбранными материалами.

kakpotolok.ru

Перекрытие плитами между первым и вторым этажом: железобетон

Широкое распространение получили плиты, изготовленные из железобетона. По некоторым параметрам, если сравнить с монолитным исполнением перекрытия между первым и вторым этажом, они имеют лучшие показатели.

Организация такого перекрытия требует мощного фундамента и подразумевает возведение стен из прочных материалов. Как правило, плиты перекрытия применяют для зданий большой этажности.

Конструкции из железобетонных плит обладают надежностью, прочностью и длительным сроком эксплуатации. Величина нагрузок, которые может выдержать бетон – колоссальна. Для него характерно свойство со временем увеличивать прочностные характеристики. Кроме этого материал полностью удовлетворяет требованиям по тепло- и звукоизоляции, а также имеют достаточную пожаробезопасность. Процесс монтажа перекрытия из плит не требует много времени при использовании специальной техники и не отличается сложностью.

Строительство перекрытий

К основным недостаткам железобетонных изделий можно отнести их существенную массу и необходимость использования при монтаже спецтехники. Кроме этого такие перекрытия требуют создания стяжки, чтобы нагрузка не них была равномерной.

При всех недостатках железобетонные плиты перекрытия успешно применяются при возведении частных домов.

Сильные стороны деревянного перекрытия

Выделить можно такие преимущества как:

• цена их по сравнению с бетонными монолитными либо пустотными минимальна;
• для их устройства вообще не нужно спецоборудование, да и без профессиональных строителей вполне можно обойтись. Все, что понадобится – умение работать с такими инструментами как молоток и пила;
• несущая способность достаточна для восприятия нагрузок даже от довольно массивной мебели;
• по сравнению с тем же бетоном дерево обладает гораздо большей звуко- и теплоизоляционной способностью;

Обратите внимание! В случае с межэтажными деревянными перекрытиями утепление особенно не важна, ведь и верхние и нижние помещения отапливаются. А вот для пола первого этажа с неотапливаемым подвалом деревянное перекрытие будет отличным выбором.

• небольшой вес позволяет выполнять все работы своими руками, максимум, что может понадобиться – 1-2 помощника;
• есть небольшой плюс и с эстетической точки зрения. Например, потолочные балки можно не маскировать за подвесным потолком, а превратить в деталь интерьера.

Конечно, не обошлось и без ряда недостатков:

• дерево, несмотря на обязательную обработку антисептиками и антипиретиками, все-таки менее долговечно, чем бетон. Хотя, при нормальных условиях эксплуатации такая конструкция вполне может прослужить лет 50 и даже больше;
• с точки зрения пожарной безопасности дерево также не лучший выбор;
• древесина гораздо более восприимчива к уровню влажности.

Тем не менее, озвученные недостатки не играют особой роли при условии соблюдений правил устройства перекрытия и нормальном режиме эксплуатации. Так что это неплохой выбор для жилого дома.

Виды перекрытий

Схема монолитного перекрытия.

Перекрытия можно разделить по функциональному предназначению и по способу их конструкции. По функциональному предназначению они могут быть междуэтажными (разделяющими жилые этажи), цокольными (отделяющими подвал от первого этажа) и чердачными (отделяющим жилой этаж от чердака). Перекрытия бывают сплошные и сборные, с установкой и без установки балок. Решая вопрос, какую делать конструкцию, всегда нужно учитывать разницу в технологии установки разных видов.

При устройстве балочного перекрытия его несущей основой являются деревянные, железобетонные или металлические балки. У балок должен быть большой запас прочности. Несущие балки устанавливают, соблюдая между ними одинаковое расстояние в 70 см или 80 см. При этом важно знать, что максимальная длина пролета для деревянных балок – не более 5 м для междуэтажных перекрытий и не более 6 м для чердачных перекрытий.

Если строительные пролеты больше 5-6 м, то по действующим строительным нормам применение деревянных балок запрещено.

При использовании металлических и железобетонных несущих балок ограничений по ширине пролета не существует.

Схема опалубки монолитных перекрытий.

Чтобы сделать сплошное перекрытие, используют или монолитные, или пустотелые плиты. Для придания дополнительной прочности и во избежание нежелательных сдвигов плиты обязательно надо садить на цементный раствор. И не следует забывать, что вес плит достаточно солидный, и вручную, без использования специальной подъемной техники, их не установить.

У каждого вида перекрытия есть свои достоинства и недостатки. Преимуществом деревянных перекрытий является то, что их можно сделать без использования механизированных подъемных средств, причем делать их можно в любом, даже очень сложном архитектурном месте. Такое перекрытие достаточно легко и относительно недорого сделать. Главный его недостаток – такая конструкция является источником повышенной огнеопасности в доме.

Главный козырь металлических балок по сравнении с деревянными – это большая надежность и долговечность. Ими можно перекрывать пролеты 6 м и более. Они огнестойкие и не подвержены гниению. И все же подобные перекрытия между этажами сейчас применяют редко. Во первых, при повышенной влажности воздуха на них быстро образуется коррозия. Во вторых, такое перекрытие имеет теплоизоляционные и звукоизоляционные качества значительно хуже, чем деревянные конструкции.

Классификация

Конструкция любого перекрытия состоит из несущих элементов (балок либо ребер) и настила (пол в комнатах). Также в процессе выполнения работ укладываются слои гидро- и пароизоляции, а также слой теплоизоляционного материала.

Но есть определенные отличия и по конструктивному признаку, выделить можно такие типы перекрытий как:

• балочные – можно считать простейшим вариантом. Простейший пирог пола по деревянным балкам можно представить просто как дощатый настил поверх толстых брусьев. На балки будет приходиться вся нагрузка (постоянная и временная), поэтому шаг напрямую зависит от их сечения;

• ребристые – основное отличие от балочных заключается в том, что роль несущих элементов отведена толстым широким доскам (сечение примерно 5х20 см). Еще один важный момент – доски эти устанавливаются со значительно меньшим шагом. Если для балок расстояние могло составлять до 1,5 м, то в случае с ребристым перекрытием шаг снижается примерно до 50 см;

• балочно-ребристые – удачна комбинация вышеперечисленных конструкций, используются и балки, и ребра. Сперва укладываются балки, затем, в поперечном направлении ребра (толстые доски). Из достоинств отметить можно высокую жесткость получившегося каркаса, к тому же можно немного уменьшить сечение балок или увеличить шаг между ними. А вот в недостатки следует записать большую толщину конструкции, это может «съесть» до 20-30 высоты помещения.

Обратите внимание! Необязательно размещать ребра поверх балок. Допускается крепить их в поперечном направлении между самими балками с помощью стальных уголков.

Виды деревянных балок:

• Брусовые

Наиболее встречаемый материал для изготовления балок пола дома. Высота у них 14 – 24 см, а толщина 5 – 16 см.

• Из бревна

Самый дешёвый вариант. Бревно отлично справляется с дополнительной нагрузкой, но оно не гибкий материал. Для устройства перекрытий пола дома используют только те балки, которые сушились около года.

• Досочные, лаги.

Лаги экономят средства и расход материалов для укладки перекрытия пола дома. Обладют низкой пожаробезопасностью. Также лаги обладют низкой звукоизоляцией и малым сроком службы. Используют их в основном для чердачных помещений. Те, кто всё – таки выбирают именно лаги для устройства перекрытия пола дома, используют такой метод для их усиления: скрепляют по длине две доски вместе. Для скрепления используют саморезы. Такая конструкция хорошо справляется с нагрузками.

Подробнее о конструкции и устройстве перекрытий

Конструкция перекрытия может отличаться в зависимости от его расположения. Например, пирог пола первого этажа по деревянным балкам обычно включает в себя слой теплоизолятора, ведь пространство снизу не отапливается. А вот в случае с межэтажными перекрытиями можно обойтись и без них. Так что стоит разобраться в конструкции «пирога» для разных случаев.

Перекрытие для пола первого этажа

Для его устройства могут использоваться как балочные, так и ребристые конструкции.

Перед началом работы по устройству пола, нужно озаботиться подготовительными работами – если подвального помещения нет, то придется поработать:

• сперва нужно будет вынуть грунт в пределах комнаты на глубину как минимум 50-70 см;
• далее нужно отсыпать слой песка либо мелкого щебня, тщательно выровнять и утрамбовать его;
• заключительный этап подготовительных работ – устройство кирпичных столбиков по всему периметру комнаты с шагом 0,7-1,5 м.

Обратите внимание! Если планируется сопряжение балок (ребер) непосредственно со стенами, то желательно выполнить их расчет на прочность и жесткость. Нежелательно перекрывать слишком большие пролеты без дополнительных опор.

Что касается допустимой величины пролета, то многое зависит от типа перекрытия:

• балочно-ребристые конструкции благодаря повышенной жесткости могут использоваться для пролетов до 15 м;
• простые деревянные балки также могут перекрыть пролет 15 м, но это потребует увеличения их сечения;
• что касается ребристых конструкций, то оптимальной можно считать величину пролета до 5-6 м, если ребрам придать форму двутавра и усилить металлом, то максимально допустимый пролет увеличивается до 12 м.

Пирог деревянного пола по лагам будет включать в себя:

• сами балки;
• черепные бруски;
• черновой пол;
• 2 гидроизоляционных слоя (можно использовать обычный пергамин);
• чистовой пол.

Черепные бруски крепятся с обеих сторон балки саморезами, без этих брусков нельзя будет настелить черновой пол. Для устройства чернового пола могут использоваться доски либо толстые фанерные листы, к черепным брускам они также крепятся саморезами.

Перед тем как укладывать теплоизоляцию на черновой пол укладывается гидроизоляционный слой. Затем идет теплоизолятор (любой доступный материал, особых ограничений нет, так что подойдут и базальтовая вата, и обрезки пенопласта). Поверх балок укладывается пароизоляционный слой и только после этого настилается чистовой пол.

Можно немного усложнить конструкцию и использовать балки Деревягина. В таком случае несколько усложнится и пирог пола в деревянном доме.

Ключевое отличие такой конструкции будет заключаться в том, что балка состоит из 2 частей, между которыми уложен сплошной черновой пол (можно использовать фанеру или плиты OSB). Поверх чернового пола точно над нижней частью балки укладывается ее верхняя часть, а прочность соединения достигается за счет использования шкантов.

А вот пирог утепления пола в деревянном доме при использовании таких балок остается неизменным – все тот же слой теплоизолятора между гидро- и пароизоляционными слоями.

Такая конструкция отнимет намного больше времени, чем обычная. Зато теплоизоляционные характеристики будут на высоте, да и с жесткость и прочностью проблем точно не возникнет.

Межэтажные перекрытия

Проще всего обыграть потолочные балки в оформлении комнаты. Это позволит максимально упростить конструкцию перекрытия, в таком случае нужно будет только установить балки и можно приступать к устройству дощатого настила.

Обратите внимание! Деревянный пол, как правило, устраивается двухслойным. Сперва идет черновой пол из обычных досок, а потом уже чистовой.

При выборе в пользу балочной конструкции внимание нужно обратить на шаг между балками. Если он достаточно велик, то в поперечном направлении придется уложить лаги, иначе доски пола будут слишком сильно прогибаться под нагрузкой.

Пирог перекрытия по деревянным балкам включает в себя устройство чернового потолка, остальные элементы остаются такими же (паро- и гидроизоляция, теплоизоляционный слой).

Что же касается чернового потолка, то пойти можно несколькими путями:

• если не планируется укладка теплоизоляционного слоя между ребрами каркаса перекрытия, то каркас для подвесного потолка можно крепить непосредственно к нижней части балок;
• если же укладка теплоизоляции необходима, то по нижней части каркас перекрытия обшивается листами OSB, затем в получившиеся ячейки укладывается гидроизоляция, слой теплоизолятора, поверх него пароизоляционный слой и настилается сам пол.

Обратите внимание! Благодаря тому, что деревянные перекрытия не сплошные, в них можно замаскировать практически все коммуникации (проводку и т. д.).

Что касается устройства потолка в доме, то можно использовать практически любой вариант. Подойдет как гипсокартон, так и вагонка (деревянный потолок в деревянном доме будет смотреться даже более уместно).Пирог потолка в деревянном доме помимо уже описанных слоев включает в себя еще и каркас под чистовой потолок и сам чистовой потолок.

Каркас обычно выполняется либо из металлического профиля, либо из нетолстых деревянных брусков. Такой подвесной потолок уменьшит высоту помещения на считанные сантиметры, что визуально будет практически незаметно.

Какие слои конструкции существуют?

Монтаж сооружения конструкции необходимо выполнять по правилам. Пирог деревянного перекрытия состоит из:

• балок;
• подшивки;
• лаг;
• теплоизоляции;
• пленки для гидро- и пароизоляции;
• звукоизоляции.

Каждый элемент выполняет свою роль, поэтому слои перекрытия возводятся в определенном порядке, и к ним предъявляется ряд требований.

Балки

Это основа или опора деревянного перекрытия. Они служат «фундаментом» для остальных слоев «пирога» и крепятся на несущих стенах.

В период эксплуатации здания балки несут на себе всю нагрузку. Поэтому основное внимание следует обратить на расчет балок перекрытия.

Для балок рекомендуется использовать клееный или массивный брус, пиленое бревно, доску. Доска может быть единичной или скрепленной. Материал – дерево хвойных пород, отличающихся высокой прочностью на изгиб. Брус применяется сечением 100 мм х 150-200 мм.

Подшивка

Подшивка или настил выполняется для потолочной поверхности с помощью плит ОСБ или фанеры. Иногда этот слой называют черновым покрытием.

Лаги

Чтобы не укладывать доски пола прямо на балки перекрытия, необходимо вначале смонтировать по балкам лаги. Затем уже сверху можно укладывать настил из досок. Монтаж лаг позволяет правильно выполнить межэтажное утепление по балкам.

Утепление

Теплоизоляция — это тоже обязательная часть пирога. Выбор материала для слоя зависит от назначения и типа перекрытия.

Основные критерии выбора утеплителя:

• воздухопроницаемость — балки должны дышать;
• теплопроводность;
• влагостойкость;
• пожаробезопасность материала;
• срок эксплуатации
• экологичность.

Укладка утеплителя производится между лагами.

На чердачном перекрытии иногда приходится сверху лаг строить контробрешетку, чтобы уложить необходимый слой утеплителя.

Виды утеплителей для чердачного перекрытия:

• насыпные;
• рулонные;
• напыляемые;
• плитные.

Пленки для гидро- и пароизоляции

Дерево – крайне чувствительный материал к избытку влаги. Проникновение потоков пара через утеплитель негативно воздействует на конструкцию деревянного перекрытия.

Чтобы этого избежать, укладывается слой пароизоляции и пленка гидроизоляции. Применяется специальная мембрана.

Основные параметры материала – низкий коэффициент паропроницаемости и способность пропускать пар только в одном направлении (из утеплителя в воздух). Чтобы конструкция работала правильно, между досками пола и мембраной необходимо оставить воздушную прослойку.

Мембрану следует укладывать на балки, а воздушный зазор обеспечивают лаги, уложенные перпендикулярно балкам.

Подробнее о паро- и гидроизоляции деревянных перекрытий в этой статье.

Звукоизоляция

Основное требование – повышенный коэффициент звукопоглощения.

Предпочтение следует отдавать волокнистым материалам – эковате, базальтовой и минеральной вате, стекловате. Также используются пенопласт, звукоизоляционные мембраны и звукопоглощающие панели.

Для качественной укладки звукоизоляции следует выбирать размер лаг так, чтобы они на 15-20 см не доходили до стены. Затем уложить их на балки поперек, а воздушные проемы между стеной и балками заполнить звукоизоляционным материалом.

Подробнее об устройстве звукоизоляции для деревянных перекрытий читайте здесь.

Сопряжение балок перекрытия со стеной

Сопряжение балок перекрытия и стены во многом зависит от материала, а также от того, какое именно перекрытие устраивается.

Возможны такие варианты:

• если дом деревянный, то в брусьях стен можно просто выбрать пазы для балок/ребер перекрытия, после чего элементы каркаса просто вставляются в них;
• если же стены кирпичные или бетонные, то в них можно пробить гнездо на 2/3 толщины стены. После этого торец балки обрезается под углом 60ᵒ, а древесина тщательно гидроизолируется. После того, как конец балки будет заведен в паз, свободное пространство вокруг нее заполняется минватой либо другим теплоизолирующим материалом;

• универсальным способом крепления балок/ребер перекрытия к стене можно считать специальные металлические скобы, которые крепятся к стене мощными винтами;
• самым простым можно считать установку балок чердачного перекрытия, еще в процессе строительства на стене обычно устраивается небольшой уступ, а вся инструкция сводится к тому, чтобы просто опереть балки перекрытия на него.

Как выбрать перекрытия и полы в деревянном доме

Таким образом, при проектировании частного малоэтажного дома необходимо учесть весь комплекс требований к системе «перекрытие + пол».

• Строительные материалы

  Междуэтажные балочные перекрытия: 7 ответов на главные вопросы

КОНСТРУКЦИЯ ЦОКОЛЬНОГО ПЕРЕКРЫТИЯ И ПОЛОВ ПЕРВОГО ЭТАЖА

Конструкция цокольного перекрытия и полов первого этажа зависит в основном от типа фундамента. Здесь несущие балки нетрудно подпереть, устранив тем самым «зыбкость» перекрытия и увеличив предельную нагрузку на него (как распределённую, так и сосредоточенную). Балочное перекрытие с опорой на столбы. Сегодня, как и десятилетия назад, небольшие деревянные дома часто строят на мелкозаглублённых фундаментах — столбчатых, столбчато-ростверковых и ленточных, а перекрытия первого этажа делают из деревянных балок.

Междуэтажное перекрытие: 1— гипсокартон; 2 — балка; 3 —накат из досок толщиной 25 мм; 4, 6 — гидро- изоляция; 5 — звукоизоляция; 7 — ДСП; 8 — подложка; 9 — ламинат. Визуализация: Владимир Григорьев/Burda Media

Чердачное перекрытие: 1 — гипсокартон; 2 — пароизоляция; 3 — теплоизоляция; 4 — балка; 5 — гидроизоляция; 6 — накат из досок толщиной 35–40 мм. Визуализация: Владимир Григорьев/Burda Media

Концы балок, в роли которых выступают цельные брусья сечением от 100 × × 150 мм, опирают на цокольный выступ или крепят к стенам (о способах крепления мы расскажем ниже). Чтобы избежать вибраций и прогибов пола, возводят дополнительные промежуточные опоры — мелкозаглублённые кирпичные или бетонные столбики. При этом балки располагают с шагом до 1,2 м, а опорные столбики — до 1,5 м. Далее к балкам прибивают черепные бруски и устраивают черновой накат из необрезных досок, на который укладывают гидроизоляционный материал (рубероид, гидростеклоизол и т. п.), а затем утеплитель (например, два слоя минераловатных плит суммарной толщиной 150 мм). Поверх расстилают ещё один слой гидроизоляции так, чтобы он немного провисал между балками, и прибивают половые доски. Для других напольных покрытий (ламината, паркетной доски) требуется соорудить по балкам основание из лаг, расположенных с шагом не более 0,5 м, и влагостойкого листового материала (фанеры марки ФСФ, гидрофобизированных ДСП).

Прочность ригельного основания зависит от толщины металла и качества сварочных швов. Последние необходимо зачистить и окрасить краской по ржавчине. Далее гидроизолирующим составом, например битумным лаком, покрывают все детали конструкции — как стальные, так и деревянные. Фото: «ПроектСтрой», «ЭкoФyндaмeнт»

Описанная конструкция — одна из самых дешёвых, но не позволяет произвольно планировать перегородки и несущие элементы лестниц — и те и другие должны опираться на балки. Есть у неё ещё один, гораздо более серьёзный недостаток: в результате неравномерной усадки или под воздействием сил морозного пучения столбы нередко приподнимают пол, сдвигаются со своих мест, накреняются и даже падают. Такое перекрытие (как и мелкозаглублённый фундамент) нельзя рекомендовать в домах, построенных на «неблагополучных» грунтах и склонах. Ригельное перекрытие с опорой на сваи. Эта конструкция идеально сочетается с фундаментом из винтовых и буронабивных свай, связанных металлическим или железобетонным ростверком. Ригели — балки из металлопроката (швеллера или двутавра) — устанавливают с шагом до 2–3 м и приваривают к ростверку либо заделывают в предусмотренные гнёзда. Функцию промежуточных подпорок выполняют сваи, завинченные через каждые 2,5–3,5 м. Из металла выполняется лишь основной несущий каркас перекрытия, поверх которого (перпендикулярно ригелям) монтируют деревянные лаги, проложив полосы толстого (от 4 мм) гидроизоляционного материала там, где они контактируют с металлом. В этой конструкции теплоизоляцию следует располагать между лагами, а для чернового наката целесообразно использовать ЦСП или иной влагостойкий материал.

В 2021 г. в Центральном научно-исследовательском институте строительных конструкций им. В. А. Кучеренко по инициативе компании Good Wood были проведены испытания огнестойкости клеёной балки сечением 150 × 400 мм из древесины ели. Исследование показало, что балка способна выдерживать сосредоточенную нагрузку до 2 т после огневого воздействия в течение 93 мин и по показателю остаточной прочности превзошла металлические и железобетонные изделия. При этом представители фирмы-производителя утверждают, что балка не обрабатывалась антипиреном. На основании этих результатов некоторые СМИ сделали обобщающий вывод о высокой пожарной безопасности перекрытий из клеёных балок и современных деревянных зданий в целом. Однако стоит обратить внимание на то, что испытания оставили «за кадром» скорость распространения пламени в деревянной постройке, возможность обрушения дощатых накатов до прогорания балок и многие другие факторы.

Возможен и другой вариант, когда по ригелям пускают деревянные обвязочные балки из мощных брусьев (150 × × 100 мм и более), которые связывают часто расположенными «рёбрами» с сечением 150/200/250 × 50 мм. Ригельное перекрытие не прогибается и не вибрирует и позволяет установить каркасные перегородки и лестницы в любом удобном месте. Лаговый пол по плите фундамента. Монолитные железобетонные плиты всё чаще применяют для устройства фундаментов деревянных домов, а на слабонесущих грунтах такие основания практически вне конкуренции. Обычно поверх плиты фундамента расстилают два слоя рулонной гидроизоляции и устраивают лаговый пол. Для выравнивания лаг используют металлические кронштейны, пластиковые клинья, винтовые опоры. Если проектом предусмотрен высокий цоколь, лаги укладывают на кирпичные столбики. Монолитный бетонный пол по плите фундамента. Данное решение ориентировано на монтаж водяного тёплого пола: поверх гидроизолированной плиты укладывают слой твёрдого утеплителя (например, экструдированного пенополистирола толщиной от 50 мм) и на разделительный слой (скажем, из армированной полиэтиленовой плёнки) заливают бетонную стяжку толщиной примерно 40 мм, замоноличивая в неё трубы тёплого пола.

Перекрытие с опорой на столбы: 1 — балка; 2 — опорный столб; 3 — черновой накат из антисептированных досок; 4, 6 — рулонная гидроизоляция; 5 — утеплитель; 7 — половая доска.Визуализация: Владимир Григорьев/Burda Media

При ригельной и балочной конструкции перекрытия также допустимо монтировать тёплый пол. Ровное сплошное основание в этих случаях создают из ориентированно-стружечных или цементно-стружечных плит, а стяжку заливают в два этапа, армируя первый слой дорожной сеткой. Кроме того, можно не замоноличивать трубы, а проложить их в пустотах между балками, поверх утеплителя. Правда, у данного решения есть серьёзные недостатки, в частности — менее равномерный нагрев поверхности пола, большие энергопотери и увеличенный риск повреждения труб с теплоносителем. Мы описали лишь самые распространённые конструкции перекрытий первого этажа. На практике нередко прибегают к различным комбинированным вариантам, применяют готовые пустотные плиты, а в подсобных помещениях обходятся стяжкой по грунту. Иногда (например, при ленточном плавающем фундаменте, построенном на болотистых почвах) разумнее отказаться от промежуточных опор, усилив балки или увеличив их число.

С опорой на ростверк и сваи: 1 — ростверк; 2, 5, 8 — гидроизоляция; 3 — лага; 4 — черновой накат; 6 — свая; 7 — утеплитель; 9 — водостойкая фанера (два слоя); 10 — паркетная доска. Визуализация: Владимир Григорьев/Burda Media

Традиционный способ крепления балок перекрытий в деревянном доме — врубка сковороднем между венцами. Он позволяет обойтись без дополнительного крепежа, но имеет целый ряд минусов. При врубке происходит ослабление и самой балки, и стен дома; правильное выполнение замка требует времени и мастерства, а ошибки грозят появлением щелей и продуванием стены. В связи с этим сегодня большинство строительных фирм предпочитают использовать металлический крепёж для балок, выпускаемый , Cullen, Simpson Strong Tie и др. Скобы и кронштейны из оцинкованной стали надёжны и позволяют монтировать балки всех принятых сечений.

7 фото

Балки из двутавра и обычного бруса можно обшить вагонкой. Фото: «ИнтерСити»

Строганые изделия шлифуют и покрывают лаком. Фото: ShutterStock/Fotodom.ru

При достаточной высоте помещения иногда монтируют декоративные кессонные потолки

Перекрытия из деревометаллических ферм способны выдержать распределённую нагрузку до 900 кгс/м2.Фото: «ЕвроКод 5»

Перекрытия из LVL-балок способны выдержать распределённую нагрузку до 900 кгс/м2. Фото: Ultralam

В качестве тепло- и звукоизоляции можно использовать как маты, так и плиты. Главное — обеспечить достаточную толщину слоя и защиту материала от влаги. Фото: Saint-Gobain ISOVER

Срок службы применяемых рулонных паро- и гидроизоляционных материалов должен составлять не менее 30 лет. Фото: ТехноНИКОЛЬ

• Пол

  Обустройство чернового пола: обзор видов и способов укладки

ТИПИЧНЫЕ ОШИБКИ ПРИ ВОЗВЕДЕНИИ ЦОКОЛЬНОГО ПЕРЕКРЫТИЯ И ПОЛОВ ПЕРВОГО ЭТАЖА

1. Использование в качестве опоры для балок недолговечных деревянных стульев и мелкозаглублённых столбов.
2. Отсутствие гидроизоляции между балками и опорами (элементами фундамента, столбами, сваями).
3. Недостаточная защита балок и черепных брусков от гниения. Необходима как минимум двукратная обработка сухого материала антисептиком из распылителя или пропитка в ванне.
4. Применение черновых настилов из невлагостойких материалов (неантисептированных досок, ДВП, ДСП и др.).
5. Недостаточная толщина теплоизоляции (менее 100 мм).

Междуэтажное и чердачное перекрытия

Подняв стены на высоту первого этажа, возводят междуэтажное перекрытие. Это облегчает дальнейшее строительство (не надо лишний раз переставлять помосты лесов), а кроме того, перекрытие увеличивает устойчивость коробки дома. Между этажами вся расчётная нагрузка приходится на балки. При этом величина пролётов зачастую превышает 5 м. Избежать прогиба и «зыбкости» пола здесь довольно сложно. Стандартный путь решения проблемы — увеличение сечения и уменьшение шага балок — не всегда даёт желаемый результат. Во многих случаях приходится задействовать балки повышенной прочности — из LVL-бруса, деревянные двутавры, клеёные брусья. LVL-брус, склеенный из множества слоёв лущёного шпона с параллельным направлением волокон, обладает наибольшей прочностью и жёсткостью. Из этого материала выпускаются балки, способные перекрывать пролёт величиной до 13,5 м. При этом LVL-брус отлично противостоит воздействию влаги и агрессивных сред. Пожалуй, единственный его серьёзный недостаток — высокая цена.

Комбинированные двутавры (горизонтальные полки из досок, вертикальное ребро — из ориентированно-стружечной плиты) выпускаются длиной до 8 м. Они в 3 раза легче и в 4 раза дешевле LVL-бруса, однако не обладают декоративными свойствами и должны быть полностью скрыты потолочной конструкцией. Клеёные брусья из ели, сосны, лиственницы, кедра способны перекрыть пролёт величиной до 10 м. Они легко окрашиваются и идеально подходят для декоративных потолков с открытыми балками. При возведении междуэтажного перекрытия приходится решать ещё один серьёзный вопрос — звукоизоляции. И если бытовой воздушный шум легко «отсекается» слоем минеральной ваты толщиной 80–100 мм (технология монтажа материала, по сути, та же, что и в цокольном перекрытии), то защититься от ударных шумов намного сложнее, так как они передаются через балки. Несколько уменьшить звук шагов поможет разделительный слой из пружинящего материала (пробкового шпона, вспененного полиэтилена), проложенный между несущими элементами и напольным покрытием. Намного более действенная мера заключается в устройстве перекрытия с двойными независимыми балками — половыми и потолочными. Последние могут быть небольшого сечения, так как должны выдерживать нагрузку лишь от подшивочного и шумозащитного материала. И в заключение несколько слов о конструкции чердачного перекрытия при холодной крыше.

Вертикальная нагрузка здесь невелика, и усиливать стропильные затяжки, которые выполняют функцию потолочных балок, как правило, не требуется. Перекрытие следует тщательно утеплить: рекомендуемая для средней полосы России толщина минераловатной изоляции составляет 150–170 мм. И нельзя забывать о защитных слоях под утеплителем и над ним. Первый (из полиэтиленовой или полипропиленовой плёнки) предохранит его от увлажнения парами из нижерасположенного помещения, второй (из рубероида и его аналогов) — от разрушения в результате движения воздуха на чердаке.

СРАВНЕНИЕ БАЛОК ИЗ РАЗНЫХ МАТЕРИАЛОВ

Материал	Плюсы	Минусы	Цена, руб./пог. м*
Цельный массив ели	Доступность, декоративность (хорошо шлифуются, равномерно окрашиваются)	Подвержены короблению	От 120
Клеёный массив ели	Повышенная прочность, стойкость к короблению, декоративность	Изготавливаются в основном по заказу	От 260
Комбинированный двутавр: массив дерева + ОСП	Высокая прочность и жёсткость, стойкость к короблению	От 240
LVL-брус	Высокая прочность и жёсткость, стойкость к короблению, воздействию влаги	Значительный вес, плохо шлифуются и окрашиваются (из-за наличия клеевых швов)	От 880
