Виды канализационных труб и соединений – краткий обзор

Трубы для канализации скрыты от глаз собственника жилья. Однако без такой системы невозможно представить себе нормальную жизнедеятельность.

Чтобы сток долгое время не выходил из строя важно на этапе строительства или ремонта подобрать надежные виды канализационных труб. Именно от их качества, а также важных параметров зависит спокойствие владельца квартиры или частного дома. Чтобы определить материал изделий, используемых для монтажа канализации, стоит учитывать большое количество различных особенностей обустройства канализации.

Из какого материала бывают трубы?

В производстве труб для внутренней канализации применяются следующие материалы:

• Чугун. Еще десять лет назад такие трубы монтировались при обустройстве всех сточных систем. Однако с развитием технологий таким изделиям на смену пришли трубы для канализации пластиковые.
• Поливинилхлорид (используется чаще всего).
• Полипропилен (считается оптимальным материалом);
• Полиэтилен (применяется крайне редко).
• Медь и сталь. Такие трубы под канализацию используются еще реже, нежели полиэтиленовые. Объясняется эта особенность высокой стоимостью.

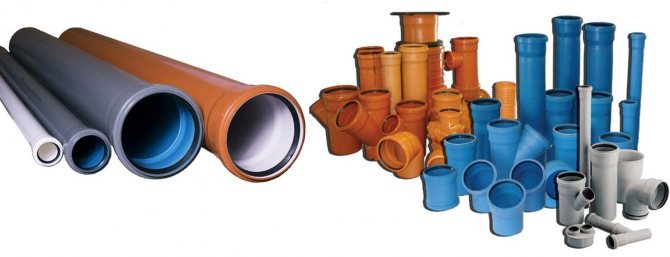

Многообразие изделий из ПВХ Даже тот факт, что ПВХ изделия пользуются наибольшим спросом у потребителей, списывать остальные перечисленные модели нельзя. В некоторых ситуациях, идеальным вариантом остаются чугунные и даже медные детали.

Таблицы размеров и госты труб

После выбора материала, необходимо особое внимание размерам коммуникаций.

Диаметры для внутренней и внешней прокладки сведем в общую таблицу:

Для наружных канализационных сетей оптимален диаметр от 160 до 500мм, для внутренней — от 32 до 110мм.

ГОСТы:

1. ГОСТ 22689.2-89 —полиэтиленовые трубы и фасонные части;
2. ГОСТ 18599, ГОСТ 32413, 51613 — трубы ПВХ;
3. ГОСТ 6942-98 — изделия из чугуна;
4. ГОСТ 32414-2013 — полипропилен.

Чугун

Как было сказано, десять лет назад на рынке не существовало аналогов металлическим трубам для канализации. Поэтому дома старой постройки массово оснащены именно чугунными изделиями. В настоящее время пластик все чаще заменяет металл. Однако последний не очень спешит полностью отдавать свои позиции.

Такие виды труб для канализации изготавливаются методом центробежного литья, а в качестве основного материала используется серый чугун. Для обеспечения антикоррозийных свойств, а также придания гладкости по внутренним поверхностям изделия такие трубы проходят обработку составом из битума. Выпускаются чугунные трубы с параметром внутреннего сечения в диапазоне от 5 до 15 сантиметров. При этом максимальная толщина стен составляет 12 миллиметров.

Среди основных преимуществ металла стоит выделить

• Продолжительный срок эксплуатации, достигающий полувека. По некоторым данным такие труба прослужат и сто лет;
• Устойчивость к механическому воздействию и высокий порог прочности. Однако резкий удар тяжелым предметом может стать причиной деформации трубы;
• Возможность на протяжении долгого времени без проблем переносить воздействие горячей воды;
• Устойчивость к перепадам температурного режима;
• Огнеупорность;
• Отсутствие вредных выделений;
• Шумоизоляция.

Вряд ли металлические трубы сдали свои позиции пластиковым аналогом, если бы не их существенные недостатки:

• Появление отложений на внутренней поверхности трубы. Причина кроется в шероховатости чугуна, которая не ликвидируется даже после битумной обработки. При появлении налета сужается просвет трубы. Соответственно, происходит снижение пропускной способности;
• Большая масса изделия, значительно усложняющая доставку и монтаж;
• Трудоемкая работа по установке и сбору канализации. Это обстоятельство характеризуется не только большим весом, но и нюансами соединения нескольких участков;
• Появление коррозии;
• Цена.

Чугунные изделия

При обустройстве сточной системы в новых домах трубы из чугуна не применяются. Однако без них не обойтись в случае, когда система водоотведения нуждается в реконструкции. Кроме того, детали из металла применяют как магистральные канализационные трубы и для монтажа внутридомового стояка в частном доме.

Преимущества ПВХ материала

1. Прочный и легкий: устойчивость к истиранию, легкий вес, хорошая механическая прочность – важные технические преимущества при использовании в строительстве.
2. Простота настройки: ПВХ можно резать, формировать, сваривать и быстро соединять в различных конструкциях.
3. Устойчивость: не подвластен атмосферным воздействиям, гниению, химическому разрушению, ударам и истиранию.
4. Рентабельность: финансово конкурентоспособен, ведь его стоимость повышается за счет долговечности, срока службы, низких потребностей в уходе.
5. Воздействие на окружающую среду: теплоизоляция повышает энергоэффективность конструкций, предотвращает утечку, гладкие поверхности снижают расходы на перекачку жидкости. Продукция из ПВХ требует относительно меньшего использования энергии и ресурсов на протяжении производства, как и выбросов для транспортировки и установки.
6. Безопасность: ПВХ – нетоксичный инертный полимер, соответствующий международным стандартам безопасности и здоровья.

Поливинилхлорид

Трубопроводы канализации, обустроенные при помощи деталей из поливинилхлорида, пользуются огромной популярностью. Процесс изготовления таких труб подразумевает приготовление специальной смеси основного компонента (ПВХ) с полимерами и стабилизаторами. Из готовой разогретой массы и происходит формирование труб канализации необходимого диаметра и формы.

Достоинства таких изделий выглядят следующим образом

1. Стоимость готового продукта;
2. Низкий вес;
3. Легкость монтажных работ, исключающих применение сварочного аппарата для соединения деталей между собой. Достаточно приобрести в комплекте специальные муфты;
4. Малый коэффициент при температурном расширении. В случае краткосрочного или константного роста температуры в стоке труба не провиснет;
5. Отсутствие проблем с воздействием ультрафиолетовых лучей, позволяющее использовать детали при прокладке наружной системы водоотведения;
6. Возможность противостоять коррозийным процессам;
7. Отсутствие заиливания за счет гладкой поверхности внутри изделия.

Несмотря на все плюсы, есть у таких труб и недостатки:

• Небольшой температурный диапазон работы. В случае константного влияния минусовой температуры поливинилхлорид утрачивает упругость и герметичные свойства. Идентичная ситуация и при константном влиянии большой температуры;
• Низкий порог огнеупорности;
• Изменение параметра внутреннего сечения по причине воздействия температуры сточной воды. Такая особенность скажется на пропускной способности всей системы;
• Агрессивная химия, находящаяся в стоках, с течением времени разрушает детали.

Чтобы обустроить канализацию из ПВХ потребуется дополнительно закупить элементы соединения. Чаще других в монтажных работах понадобятся колени, с помощью которых трубопровод можно повернуть под углом. Разветвительный тройник, крестовина, соединяющая четыре трубы, а также редукция, предназначенная для соединения деталей с различным значением внутреннего сечения.

Требования к наружным трубопроводам

Наружный трубопровод канализации представляет собой систему каналов, отводящих стоки из сооружений к резервуарам. Прокладка осуществляется под уклоном (0,7-3 см. на 1 м. в зависимости от диаметра труб) для обеспечения самостоятельного продвижения транспортируемой среды. В ином случае устанавливается насосная или напорная система.

Относительно устройства наружная канализация имеет 3 типа исполнения:

1. Раздельная имеет разные резервуары для сбора бытовых и дождевых вод.
2. Полураздельные оснащены разными каналами, но одним сборным пунктом.
3. Общесплавные представлены единой системой.

По назначению различают наружную канализацию следующим образом:

1. Внутриквартирная, внутридворовая называется трассировкой, исключает подключение к автономной канализации. Конечная точка располагается в 3 метрах от фасада здания.
2. Уличная сеть представлена трубопроводами и колодцами, ведущими к центральным коллекторам.
3. Коллекторы — узловые пункты сбора сточных вод.

Конечной точкой сбора является очистное сооружение. Они бывают автономными для частного пользования и централизованными для обработки стоков с предприятий и городских строений.

Требования к трубам для наружной канализации основываются на следующих критериях:

• состояние почвы и уровень пролегания грунтовых вод, климатические особенности конкретной местности;
• объем и химический состав транспортируемой среды;
• расстояние от объекта до очистного сооружения, необходимость в насосном или напорном оборудовании.

Вне зависимости от стоков материал должен быть устойчивым к коррозии, жестким и прочным в соответствии с грунтовыми исследованиями и механической нагрузкой, оказываемой на участок пролегания труб.

Также соблюдаются условия относительно температурного режима среды и наружных условий эксплуатации, химический состав стоков и давление внутри каналов. Все нормативы прописаны в СНиП под номером 2.04.03-85.

Полипропилен

Изделия из полипропилена на сегодняшний день активно применяются не только, когда монтируется пластиковая канализация, но и при оборудовании отопительной системы. Важно понимать, что свойства указанного материала напрямую зависят от структуры.

При проведении внутреннего водоотведения можно использовать детали, произведенные из этилена и сополимера пропилена. Такие полимерные трубы для канализации маркируются PPR. Они способны выдержать до +700С. Еще надежнее будут детали с маркировкой PPs, переносящие без проблем до +950С, а также непродолжительное воздействие и более высокой температуры.

Преимущества рассматриваемого материала выглядят следующим образом

1. Длительный эксплуатационный срок;
2. Высокие антикоррозийные характеристики и устойчивость к воздействию солей, щелочей и кислот;
3. Высокие прочностные характеристики;
4. Малый вес;
5. Отсутствие проблем с заиливанием благодаря абсолютно гладкой поверхности внутри детали;
6. Устойчивость к перепаду температурного режима, позволяющая монтировать систему водоотведения при любых условиях без деформации;
7. Легкий монтаж без участия сварочного аппарата;
8. Относительно небольшая стоимость;
9. Изделия с маркировкой PPs попадают в категорию трудновоспламеняемых.

Типы ПВХ изделий

Единственным недостатком стоит назвать деформация при постоянном воздействии отрицательных температур. Справиться с таким явлением поможет банальное утепление трубопровода или монтаж компенсаторов.

Определение диаметра условного прохода

В независимости от материала из которого производятся канализационные трубы и сферы их предназначения они имеют действующие нормативные размеры:

1. D – наружный диаметр;
2. d – диаметр изнутри;
3. S – толщина стенки;
4. Dy – условный проход.

На маркировке чугунной продукции ставится знак внутреннего диаметра, в то время как на пластиковых чаще всего обозначают наружные размеры. Внешняя ширина изделия для всех категорий остается неизменной, меняется только толщина стенок. Например, если у трубы D = 33.5 мм, то S может варьировать в пределах 2.8-4 мм. От толщины стенок зависит уровень прочности изделия и устойчивость к внутреннему и внешнему давлению. Инженеры по расчетам гидродинамики, для всех внутренних диаметров, используют одну приблизительную цифру 25 мм и называют ее условным проходом.

Условный проход – это максимальная пропускная способность трубопровода. От ее величины напрямую зависит эффективность и работоспособность конструкции. При знании размеров внутреннего просвета можно правильно подобрать соединительные элементы, чтобы канализация имела целостный вид без угрозы разгерметизации.

Вся продукция отечественного и зарубежного производства имеет условный проход, наиболее подходящий к ближайшему нормативу по ГОСТ 28338-89 и ГОСТ 3262-75.

Определение диаметра условного прохода

Помимо пропускной способности канализации, также необходимо рассчитать угол ее наклона. Эти параметры напрямую зависят от размеров изделия и материала его изготовления. Формула расчета угла наклона: V× (H / D)½ ≥ K. Где:

V – скорость движения стоков;H – степень наполнения;D – внешний диаметр;K – величина шероховатости внутренних стенок, у полимеров = 0,5.

Диаметр трубы с уклоном

Чем больше уклон, тем выше скорость потока отходов. Меньше засоряется канализация и в состоянии обслужить большее количество помещений.

Соблюдение общепринятых правил организации отвода стоков гарантирует бесперебойную функциональность системы. В современных проектах все чаще практикуется скрытый тип монтажа конструкции. Это значит, что если установка произведена неверно – возникнут трудности во время ремонтных работ.

Полиэтилен

Использование труб из полиэтилена при обустройстве внутренней системы водоотведения можно наблюдать крайне редко. Но, если монтажники или собственник жилья принял решение воспользоваться именно этим материалом, тогда искать следует либо сшитый, либо полиэтилен низкого давления. Второй вариант способен выдержать температуру в пределах +400С, поэтому его используют лишь для систем холодного водоотведения.

Из плюсов материала стоит отметить

• Высокий порог прочностных характеристик, а также гибкость;
• Устойчивость к коррозийным процессам;
• Отсутствие заиливания;
• Низкий вес;
• Возможность противостоять перепадам давления в системе;
• Длительный эксплуатационный срок;
• Простой монтаж;
• Цена.

Все перечисленные достоинства присущи и другим материалам. А вот из недостатков можно выделить:

1. Отсутствие устойчивости к попаданию ультрафиолета. Такая особенность не позволит использовать детали при установке наружной системы отведения сточных вод;
2. Материал пропускает кислород, повреждающий детали системы из металла. Естественно. Производители покрывают трубы специальной смесью. Однако она не дает стопроцентной защиты. Да и в процессе монтажных работ следует быть предельно аккуратным, чтобы не нанести повреждений;
3. Скоротечный износ поверхности (истирание).

Вам также может понравиться: Диаметр канализационных труб — таблица и размеры

Характеристики канализационных труб

При строительстве благоустроенного частного дома владельцу приходится выбирать материалы не только для возведения стен и крыши, но и для полноценной канализационной системы. Необходимо продумать каждый шаг и выбрать качественные материалы, чтобы канализация работала исправно, и ее не пришлось в скором времени ремонтировать.

Наружные канализационные трубы должны иметь следующие характеристики:

1. Стойкость к перепадам температур.
2. Способность выдерживать любые механические воздействия — нагрузку от передвижения по ним людей и транспорта.
3. Стойкость к воздействию химии и других агрессивных веществ и сред.
4. Износостойкость.
5. Прочность.
6. Устойчивость к воздействию грунтовых вод.
7. Хорошая сопротивляемость к динамическому и статистическому воздействию.

Хорошая и длительная работа канализационной системы зависит не только от качества труб, но и от правильно выполненного монтажа с применением качественных дополнительных элементов. Поэтому если выбранный вариант трубопровода смонтировать будет сложно или для него нет подходящих дополнительных элементов, то стоит подумать о выборе другого вида труб.

Чугунные трубы

Чугунные изделия известны каждому и используются достаточно давно. Устанавливать их можно как снаружи, так и внутри здания. К достоинствам чугуна относятся:

1. Стойкость к различным температурам.
2. Устойчивость практически ко всем агрессивным средам.
3. Высокая коррозийная устойчивость, так как чугунные изделия внутри и снаружи покрыты специальными составами.
4. Продолжительный срок службы. Эксплуатировать изделия из чугуна можно десятилетиями.
5. Высокая прочность материала, который способен выдержать существенные нагрузки.
6. Надежность чугунного трубопровода.

Монтаж чугунных треб не требует использования специальных материалов и инструментов. В качестве герметика подойдет простой цементный раствор.

Несмотря на большое количество преимуществ, изделия из чугуна имеют три недостатка:

1. Высокая стоимость.
2. Шероховатая внутренняя поверхность, за счет чего со временем образуются наросты, сужается диаметр прохода, снижается скорость прохождения стоков и в канализационной системе образуются засоры.
3. Большой вес труб делает их монтаж и установку трудоемким процессом.

Но если владелец дома установит наружную канализацию из чугуна, служить она ему будет около восьмидесяти лет.

Керамический трубопровод

Канализационные трубы из керамики производят и эксплуатируют не один десяток лет. Объясняется это большим количеством преимуществ керамических изделий. К ним относятся:

1. Простой монтаж.
2. Устойчивость к внешним температурам и к транспортируемой жидкости.
3. Внутренняя поверхность почти не имеет шероховатостей, за счет чего практически не образуются наросты, и трубы не засоряются.
4. Устойчивость к химическим веществам, что позволяет сливать в керамическую канализацию любые жидкости.

Выбирать изделия из керамики следует тщательно, так как они хрупкие и могут иметь трещины и сколы. Поэтому следует осматривать каждую трубу. Также из-за хрупкости изделий их нужно аккуратно перевозить и монтировать, чтобы не повредить детали.

Еще одним недостатком керамических труб является необходимость делать при монтаже большое количество стыков, поскольку длина их невелика.

Продаются керамические трубы с раструбом и нарезкой. Диаметр их может быть от ста до шестисот миллиметров.

Асбестоцементные трубы

Для наружной канализации можно использовать выполненные из асбестового волокна и портландцемента трубы. Такие изделия получаются легкими, поэтому их монтаж не составит большого труда.

Преимущества асбестоцементных изделий:

1. Устойчивость к зарастанию внутреннего пространства.
2. Устойчивость к химическим и другим агрессивным веществам. В канализацию из такого материала можно сливать любые жидкости.
3. Длительный срок эксплуатации. Служить канализационная системы из асбестоцемента будет от пятидесяти до ста лет.
4. Простота монтажа. Для обрезки и стыковки изделий не понадобится приобретать специальные инструменты.

Так же, как и керамика, асбестоцемент отличается хрупкостью, поэтому перевозить и монтировать его следует осторожно. А при выборе труб, их необходимо внимательно осматривать на отсутствие сколов и трещин. Особое внимание нужно уделить торцам изделий.

Гофрированные трубы из полиэтилена

Полипропиленовые изделия пользуются большой популярностью, поскольку подходят для создания канализаций с различными схемами, размерами и мощностями. К преимуществам полипропиленовых труб можно отнести:

1. Устойчивость как к низким, так и к высоким температурам. Изделие может выдержать даже кратковременное воздействие температуры в +100 градусов.
2. Длительный период эксплуатации, который исчисляется десятками лет.
3. Гладкая внутренняя поверхность, на которой не оседают отложения.
4. Прострой монтаж канализационной системы, не требующий специальной техники, станков и инструментов.

Приобретая для изготовления канализации трубы из полипропилена, выбирать рекомендуется гофрированные изделия, которые являются более прочными, чем простые. Они состоят из двух слоев:

• внутренний гладкий слой позволяет беспрепятственно проходить стокам;
• наружный гофрированный слой делает детали более прочными.

Укладывать трубопровод можно на глубину до пятнадцати метров. Соединяют изделия с помощью «холодной сварки» или специальных резиновых манжет. Есть у полипропилена один недостаток: он чувствителен к ультрафиолетовому излучению.

ПВХ-трубы

Поливинилхлорид отличается высокими эксплуатационными и физико-техническими характеристиками. Современный строительный рынок изделия из ПВХ предлагает трех видов:

• Тяжелые трубы с большой толщиной стенки. Их можно укладывать на глубину до восьми метров и использовать для прокладки промышленных канализационных сетей.
• Среднежесткие элементы устанавливают на глубину от двух до шести метров под дорогими с движением средней интенсивности.
• Легкие изделия используются для трубопровода, который монтируется на небольшую глубину. Под проезжей частью их прокладывать нельзя.

Изделия из поливинилхлорида имеют много преимуществ:

1. Невысокая стоимость.
2. Устойчивость ко многим агрессивным средам и к коррозии.
3. Простота монтажа.
4. Небольшой вес, что позволяет монтировать их вручную.
5. Высокая морозоустойчивость.
6. Высокая прочность.
7. Гладкая внутренняя поверхность, на которой не оседают частицы из оттоков.
8. Высокая износостойкость.
9. Невысокая стоимость.

Не рекомендуется использовать трубы из ПВХ там, где будут протекать жидкости с температурой выше +60 градусов, так как из-за высоких температур материал начинает удлиняться.

Монтаж поливинилхлоридных изделий не требует специальных навыков и оборудования.

Канализационная система из полипропилена

Полипропилен является довольно мягким материалом, поэтому не подходит для укладывания на большую глубину. Используют полипропиленовые изделия для наружной канализации частных домов и установки ливневки.

Преимущества полипропиленовых труб:

1. Небольшой вес, что позволяет легко транспортировать и монтировать элементы канализации.
2. Долговечность. При правильной эксплуатации полипропиленовая канализационная система прослужит до пятидесяти лет.
3. Внутренняя поверхность без шероховатостей. Засориться такая канализация может, только если при ее монтаже были совершены ошибки.
4. Устойчивость к химическим и токсическим веществам.
5. Простота монтажа, для которого не понадобится привлекать дополнительную технику и покупать специальные инструменты.
6. Устойчивость к низким и высоким температурам. Полипропилен способен выдержать температуру в +95 градусов.

Любой вид пластиковых труб имеет хорошую износостойкость, легко разрезается ножовкой по металлу и длительное время не теряет своей работоспособности. В любом строительном магазине для них можно приобрести фитинги и другие элементы, которые понадобятся для устройства наружной канализации.

Параметры труб для проведения стока

Перед работой по обустройству канализации важно прорисовать проект будущей системы. На чертеже важно указывать виды канализационных труб и соединений, расположение точек слива, а также типы сантехнических приспособлений. Такие действия позволят получить представление о параметрах трубы для канализации. Также проект поможет подсчитать необходимое количество соединительных деталей с учетом всех разветвлений и поворотов трубопровода.

При подборе параметра внутреннего сечения трубы важно помнить о соответствии этого значения типу устанавливаемой сантехники:

• Посудомойка и стиральная машина — 25 мм;
• Раковина на кухне, душевая кабина или ванна — 40-50 мм;
• Раковина в ванной — 30-40 мм;
• Разводка элементов системы — 40-50 мм;
• Место отведения от основного стояка — 65-75 мм;
• Труба вывода от сантехники в туалетной комнате — 100-110 мм.

К указанным параметрам следует приплюсовывать ещё 10%.

Кроме того, важно рассчитать расстояние от основного стояка до всех точек слива. В случае превышения разрешенного значения стоит продумать отводы вентиляции, а также соединители.

Прорыв сточной системы довольно неприятное явление, от которого никто не застрахован. Обезопасить свой дом или квартиру можно отсутствием попыток сэкономить на материале для труб. Лучше один раз переплатить небольшую сумму, чем потом ежемесячно вкладывать средства в ремонт и замену деталей.

Чугунные трубы для канализации

На вопрос, какие бывают канализационные трубы, ответ: либо из меди, либо из пластика (поливинилхлорида (ПВХ) и акрилонитрилбутадиенстирола (АБС)). В домах до 1960 года иногда встречаются дренажные конструкции других типов (DWV), сделанные из железа или стали.

Как раз чугун чаще всего используется в вертикальных водостоках той эпохи, иногда встречается в горизонтальных и вентиляционных. Хотя материал прочный, он со временем ржавеет. Специалист по обслуживанию дренажа заменит проржавевшие звенья на пластиковые.

В домах, построенных в 1950-х годах, встречается оцинкованная сталь, которая является относительно прочной, но редко служит более пяти десятилетий. Как только коррозия берет свое, оцинкованную сталь лучше заменить пластиковой.
