Что такое стояк водоснабжения и из каких материалов может быть выполнен

Из чего состоит стояк канализации?

Если вы спросите рядового сантехника о том, из каких элементов состоит стояк, то он ответит примерно так:

«В самом низу идет крестовина, выходящая под унитаз, затем компенсатор, патрубок, ревизия, потом все опять заканчивается патрубком. Кроме того, между компенсатором и крестовиной расположен тройник 50х100 мм для подсоединения к раковине. Это стандартная схема».

На первый взгляд, все крайне туманно и непонятно. Но приведенные ниже изображения канализационного стояка наглядно демонстрируют все элементы этой конструкции.

Структура канализационного стояка

Сроки службы

1. Через какое время должны меняться трубы водоснабжения?

Сроки службы инженерного оборудования жилых зданий можно найти в ведомственных нормах ВСН 58-88 Р:

• Трубопроводы (розливы, подводки и стояки) холодного водоснабжения из неоцинкованных стальных труб служат 15 лет;

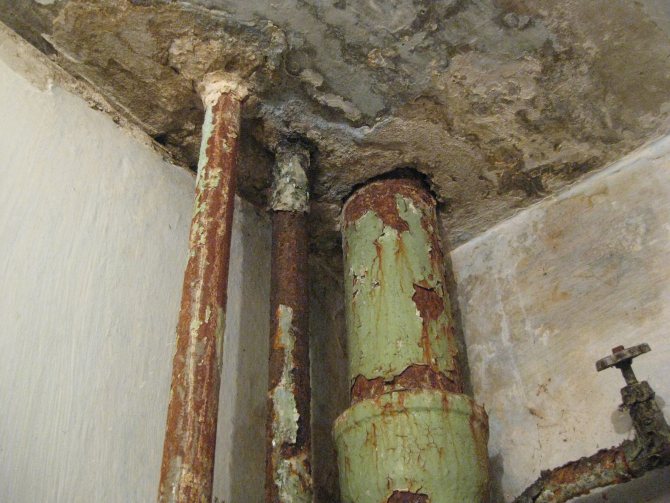

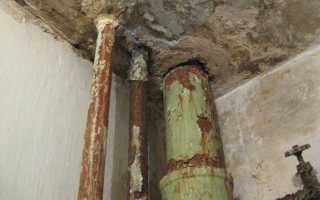

Типичное состояние стояков из черной стальной трубы

• Трубопроводы ХВС из оцинковки долговечнее — до 30 лет;
• Нормы службы трубопроводов ГВС в здании с закрытой системой теплоснабжения (то есть с нагревом холодной воды в теплообменниках и бойлерах) — 10 лет для черной стали и 20 лет для оцинковки;
• Такие же трубы в домах с открытым теплоснабжением (когда горячая вода отбирается из тепловой сети) служат 15 и 30 лет соответственно.

Нюанс: у оцинкованных труб реальные сроки службы соответствуют нормативным только в том случае, если их монтаж выполнен на резьбовых соединениях. При сварке антикоррозионное покрытие неизбежно выгорает (просто потому, что сталь плавится при 1400°С, а цинк испаряется при 900°С). В результате область сварного шва обладает защищенностью черной трубы и соответствующей долговечностью.

Сравните температуры плавления стали и цинка

На практике решение о полной замене инженерной сети принимается с учетом нескольких факторов:

• Ее фактического состояния. Автор не раз и не два сталкивался с оцинкованными стояками и подводками, которые после 5-7 десятилетий службы могли похвастаться состоянием новых и абсолютно не нуждались в замене;

Оцинкованные стояки в сталинке и через 70 лет после ее постройки находятся в отличном состоянии

• Финансирования;
• Активности жильцов. Увы, самым эффективным способом ускорить замену труб остается систематическое напоминание об имеющейся проблеме.

Особенности конструкции

Прокладка стояка – это важнейший этап обустройства канализации в доме. Если этот стояк прокладывается вместе с водопроводным, то оба возможно поместить в одну общую шахту. Но обратите внимание, что канализационные стояки канализации не должны проходить через:

• кухню;
• жилую комнату;
• межкомнатную стену.

Более того, если стояк проходит через любого рода подсобное помещение, то его обязательно нужно защитить от возможных механических повреждений (для этого сооружается специальный бокс).

Возможно, Вас заинтересует информация-трубы нпвх

Существует два способа расположения канализационных стояков:

• открытое расположение – в углу туалета либо ванной;
• закрытое расположение – в специальной шахте позади унитаза.

В обоих случаях стояк должен располагаться минимум в двух сантиметрах от поверхности стены. Его диаметр одинаковый на всех участках и зависит не только от приблизительного объема стоков, но и от того, под каким углом подсоединены сантехнические приборы.

Если в качестве стояка используется полипропиленовая труба, то ее можно замуровать в стену, но стыки при этом следует тщательно отделать монтажным скотчем во избежание попадания цементного раствора в конструкцию.

Цены на канализационный стояк

Зачем нужен гидрозатвор?

Запах канализационных нечистот остается в трубах и стояках благодаря такому гидрофизическому явлению, как гидрозатвор. Это водяная пробка, которая образуется в сифоне за счет сливаемой воды. Она не дает проникать в санузел гнилостному запаху.

Для предотвращения высыхания воды в сифоне при длительном отсутствии в квартире рекомендуется заливать в сток раковины или унитаз немного растительного масла для уменьшения площади испарения

Если у канализационных труб недостаточная проходимость, то при массивном спуске воды может происходить срыв гидрозатвора. При этом за счет сифонного эффекта вся вода уходит из изгиба, и гнилостный воздух поступает из канализации в помещение.

Подключение к канализационному стояку

При подключении труб к канализационному стояку стоки резко меняют направления, отсюда и повышенное давление на стенки конструкции, и сильный шум. Но все это зависит от того, каким образом выполнялся переход.

Способы подключения к стояку

Есть несколько способов выполнения.

1. При варианте А переход выполнен под прямым углом. Не рекомендуется прибегать к такому решению, поскольку и уровень шума, и давление в стояке достигают предела. Хотя с технической точки зрения это самая простая схема, но участок канализации в месте такого перехода будет подвержен риску засорения.
2. Вариант Б подразумевает использование тройника, у которого меньшие углы подсоединения (к примеру, 45°). Несмотря на увеличенную втрое пропускную способность, специалисты не рекомендуют прибегать к этому способу ввиду шумности и ограниченной циркуляции воздуха в системе. И действительно, скорость движения канализационных стоков увеличивается, жидкость бьется по стенкам стояка в месте стыка, но крупные частицы при этом не завлекаются ею, из-за чего повышается риск засорения канализации.
3. Еще один способ выполнения – вариант В – отличается использованием углового тройника, диаметр которого несколько меньший, чем у стояка. Этот способ также не рекомендуется применять, поскольку в месте стыка может образоваться пробка, из-за чего начинает всасываться жидкость из подключенных сифонов. Более того, движение канализационных стоков здесь тоже ускоряется, что вызывает повышенный уровень шума.

Рекомендации по выбору

Приобретая фановые разветвители, проверьте устройство на отсутствие трещин, сколов и других дефектов. Также осмотрите резиновые уплотнители. Они не должны быть замятыми, иначе после установки соединение будет «сифонить».

Для подключения участков горизонтального направления в канализации при сборке соединений под потолочным перекрытием оптимальным вариантом станет применение именно прямых крестовин.

Две ванны, располагающиеся по обеим сторонам от стояка, подключают к канализационной магистрали только при помощи косого устройства. Монтаж подобных разветвителей не должен проводиться в горизонтальном направлении. Объясняется это тем, что при залповом сбросе одного либо нескольких отводов вероятен срыв гидравлических затворов.

Подключение к горизонтальному коллектору

В месте подключения к горизонтальному коллектору канализационные стоки резко меняют направление, в результате чего возрастает давление на стенки конструкции и повышается шумопроизводительность. Уровень шума и давления зависит лишь от того, каким образом был сконструирован этот переход. Есть три стандартные схемы выполнения.

Способы подключения к горизонтальному коллектору

1. В способе А отвод установлен под прямым углом (90°), поэтому прибегать к такой схеме не рекомендуется – уровень шума и давление в этом случае достигают максимума. Несмотря на свою простоту, данный способ выполнения сопряжен с риском засорения канализации.
2. В способе Б используются два отвода, установленные последовательно. Это дает возможность минимизировать шум и давление в системе. Зачастую к такой схеме прибегают, если недостаточно места для способа В.
3. В способе В также используются два отвода, вот только между ними имеется еще труба, длина которой должна быть как два диаметра стояка (или больше). Это оптимальная схема установки, при которой производительность шума и давление снижены на треть по сравнению с вариантом А, а риск засорения системы минимизирован.

Обратите внимание! Выбор того или иного способа не зависит от места расположения коллектора, хотя если заделать переход бетонным раствором, то уровень шума снизится процентов на 75.

Профилактика

Как работают инженерные системы многоквартирного дома, во многом зависит от жильцов. Не сложно выполнять правила, которые позволят избежать забитой канализации и связанных с этим проблем:

1. В трубы должно поступать достаточное количество воды, не стоит излишне экономить. Обязательно следует мыть посуду водой горячей, чтобы предотвратить накопление жирового налета на трубах.
2. Унитаз – это не мусорное ведро. Нельзя сбрасывать в него остатки еды, бумагу (кроме туалетной), наполнители для туалетов животных.
3. Простые сеточки для слива на кухне и в ванной также станут отличным профилактическим средством от засора.
4. После мытья посуды (можно и чаще) нужно секунд 20 лить в трубу кипяток. Можно использовать и уксус с содой.
5. По истечению срок службы трубы нужно менять. Даже если это и связано с денежными расходами.

Процедура замены стояка

Очень часто в старых зданиях нужно менять канализационный стояк, преимущественно из-за износа. Ветхие чугунные конструкции ржавеют, на них образуются дыры – источники неприятного запаха в помещении. Рассмотрим, как провести замену канализационного стояка.

Возможно, Вас заинтересует информация о том, как проводится замена стояков

Старый чугунный стояк канализации

Сама процедура замены, вне зависимости от того, в загородном доме или городской квартире, будет состоять из следующих этапов:

• демонтаж старой конструкции;
• установка нового стояка.

Для каждого из них требуются свои материалы и инструменты, которые нужно заранее приготовить.

Возможно, Вас заинтересует информация, о том что такое гидродинамическая машина для прочистки канализационных труб.

Кто за что отвечает

Стояк относится к зоне ответственности организации, которая обслуживает дом. Все производимые с ним мероприятия – ремонт, замена и прочее – производится за счет квартплаты, которую ежемесячно платят владельцы квартир. Лежаки – это собственность хозяев квартир, поэтому все затраты по ремонту и замене ложатся на их плечи. Это касается и запорного устройства.

Если стояк водоснабжения требует ремонта, а управляющая организация с ним затягивает, его могут провести жильцы дома сами. Данное мероприятие необходимо согласовать с управляющей организацией. В договоре указываются сроки проведения работ, потому что на этот период будет отключаться водоснабжение нескольких квартир, расположенных друг над другом.

Для замены стояка необходимо согласовать вид трубы, чтобы в дальнейшем не случились непредвиденные ситуации. Материал трубы обычно указывается в паспорте здания.

Этап первый. Демонтаж старого стояка

Грамотно удалить старую трубу достаточно трудно, поэтому лучше доверить это дело специалисту. Если такой возможности нет, то можно сделать все своими силами.

Что потребуется в работе

Инструментов, которые понадобятся при работе, достаточно много. Вам потребуются:

• болгарка;
• шлифовальная машинка;
• стамеска;
• полиэтиленовая пленка (для герметизации появившихся отверстий);
• отвертка;
• перфоратор;
• молоток;
• гвоздодер;
• средства индивидуальной защиты – резиновые перчатки, очки.

Инструменты, необходимые в работе

Цены на силиконовый герметик

силиконовый герметик

Пошаговая инструкция

Для начала вы должны определиться, в каком именно месте будете менять стояк канализации. Вариантов ровно два:

• труба, расположенная в междуэтажном перекрытии;
• отрезок между потолком и полом.

В первом случае демонтажные работы нужно заранее согласовать с соседями, поскольку часть работ будет проводиться в их квартирах. Зачастую люди прибегают ко второму варианту.

Подготовка к демонтажным работам

Прежде всего, перекройте подачу воды. Проверьте, не пользуется ли кто канализацией, после чего следуйте инструкции.

Шаг 1. Возьмите болгарку и проделайте два горизонтальных надпила на стояке приблизительно на ½ его диаметра (один из них сделайте в 10 сантиметрах от потолка, второй – в 80 сантиметрах от тройника).

Шаг 2. Затем возьмите стамеску и молоток, сделайте с их помощью по одному удару в каждый надпил – сначала сверху, потом снизу. Зачастую этого достаточно для того, чтобы расколоть чугунную трубу и удалить ее среднюю часть. Если нет, сделайте еще по одному удару.

Демонтированный чугунный стояк

Шаг 3. Закройте верхний отрезок трубы, который остался под потолком, полиэтиленовой пленкой, затем демонтируйте нижний (в нем помимо тройника имеются и прочие фитинги). Можете попытаться расшатать тройник гвоздодером и удалить его. Если гвоздодер не помог, удалите бетонный раствор в месте стыка посредством перфоратора.

Шаг 4. Оставшиеся куски раствора удалите отверткой и снимите тройник.

Обратите внимание! Может случиться, что ни один из способов не помог демонтировать тройник. В таком случае срежьте его болгаркой примерно в 3 сантиметрах от раструба.

Шаг 5. Подготовьте нижний и верхний отрезки к установке новой трубы – очистите их от грязи и остатков раствора. Используйте для этого шлифовальную машинку.

Если сделаете все правильно, то новые трубы прослужат вам много лет. Теперь можете приступать к монтажу.

Отопление

Внеплановая замена стояков отопления – самый тяжелый случай. С соседями, как правило, проблем не бывает: трубы тепловых стояков вследствие регулярных температурных деформаций не прикипают к перекрытиям, повреждения пола и потолка при демонтаже старых оказываются минимальными, и перспектива уменьшить расходы на отопление или жить зимой теплее за те же деньги (если тепловых счетчиков в доме нет) перевешивает раздражение.

Гораздо сложнее разобраться в формальных «заморочках». Аварии на системе отопления летом не будет, т.к. она не заполнена. В новых домах выше бюджетного класса, где отопительная система герметична и круглый год заполнена антифризом, менять стояки необходимости нет. А если в старом доме отопительные трубы лопнут, то разморозится как минимум одна секция подъезда, что неизбежно влечет большой ущерб и чревато даже человеческими жизнями. Поэтому систему теплоснабжения после капремонта и замены стояков опрессовывают под избыточным давлением теплоносителя. Для чего, в свою очередь, необходима дорогая и хлопотная внеплановая запитка системы, т.к. менять стояки отопления в порядке текущей эксплуатации технически возможно только не в отопительный сезон. Заниматься этим могут только работники теплосети или официально аффилированной с ней технической службы. Как следствие, замена стояков отопления организуется в след. порядке:

1. До начала текущего отопительного сезона в УК (ЖЭК, ДЭЗ) подается заявление на замену стояка с указанием причины;
2. УК на его основании подает заявку в теплосеть;
3. На протяжении отопительного сезона специалист теплосети проводит ревизию заявленного стояка и определяет обоснованность заявки. Желание уменьшить теплопотери путем замены стали на пропилен – весьма веское обоснование;
4. До конца текущего отопительного сезона теплосеть и УК обязаны выработать ТУ на замену, перечень требований к заявителю и его соседям по стояку (напр., убрать к такому-то времени натяжные потолки) и ознакомить с ними всех заинтересованных жильцов. Возможно, информирование соседей будет возложено на заявителя;
5. К тому же сроку, если стояк не аварийный, должно быть получено письменное (в виде подписи) согласие соседей на замену. Это полностью хлопоты заявителя – случаев, чтобы жильцов с подписным листом обходили УК или теплосеть, не известно;
6. Если все оформлено в срок, то в конце следующего лета или в начале осени, перед плановой запиткой системы, производится замена стояка. Если нет – ждите и тактично напоминайте. Другого выхода нет;
7. Если ваша заявка до начала отопительного сезона в след. году не была удовлетворена, а в течение него на этом стояке (не обязательно у вас) была хоть малейшая техническая неполадка – смело вместе с УК подавайте в суд на теплосеть. Можете рассчитывать не только на внеплановую бесплатную замену и полное возмещение ущерба, но и компенсацию морального вреда.

Здесь есть важный момент: если отопительный стояк аварийный, то заручаться согласием всех соседей не обязательно ввиду высокой важности отопления. УК и/или теплосеть в таком случае имеют право прибегнуть к помощи правоохранительных органов и без решения суда. А в моменте – не менее важный подмомент: если кто-то самовольно у себя в квартире уже заменил кусок стали на пластик, стояк становится аварийным, т.к. врезка сделана не по ТУ и неизвестно, выдержит ли она следующую опрессовку.

Примечание: менять любые стояки самочинно законом на запрещено и запрещено не может быть. В этих грубых железяках сталкиваются конституционные права на жизнь с безопасностью и собственность с неприкосновенностью жилища. Но, если вследствие вашего самовольничанья случилась авария, то вы уже нарушитель тех же прав других людей и вся ответственность за ее последствия, гражданская и, возможно, уголовная, ляжет на вас. И «правило 25 лет» не будет действовать, «отмазаться» тем, что УК в срок не сделала карпремонт, не получится.

Менять у себя радиаторы отопления (батареи) за свой счет и своими руками можно вне отопительного сезона после первого от стояка запорного вентиля по разрешению от УК; подробнее о нем см. далее. Без разрешения нельзя, т.к. на обратке от батареи запорной арматуры нет. Формально по этой же причине радиаторы часть стояка (также см. далее), но, если отопление потечет, разморозка системы дому не грозит, так что все-таки можно. Однако, если соседей при этом зальет, вся ответственность ляжет на вас.

Этап второй. Монтаж новой трубы

Стояк, особенно в многоквартирном доме, представляет собой достаточно сложную конструкцию. До того как приступить к работе, купите все элементы системы.

Что потребуется в работе

Для самостоятельной замены канализационной трубы вам потребуются:

• вертикальный уровень;
• пластиковые трубы ø11 см;
• жидкое мыло (оно необходимо для легкого вхождения труб в крепежные детали);
• резиновые манжеты;
• силиконовый герметик;
• хомуты;
• тройник;
• компенсационный патрубок (другими словами, переходник для соединения чугунной и пластиковой труб).

Инструменты, необходимые в работе

Пошаговая инструкция

Технология сборки нового стояка – это, по сути, тот же демонтаж, только в обратном порядке.

Шаг 1. Вставьте в оба отрезка старой трубы манжеты.

Установленная манжета

Шаг 2. Затем сверху установите переходник, а снизу – тройник. Проследите, чтобы стыки были максимально плотными, иначе в будущем могут случиться протечки. Для дополнительного уплотнения соединений используйте силиконовый герметик.

Компрессионный переходник

Шаг 3. Новый стояк должен быть надежно закреплен, поэтому следующий шаг – монтаж крепежных хомутов.

Обратите внимание! При стандартной высоте потолков хватит трех хомутов, расположенных снизу, сверху и посередине трубопровода. Если высота большая, то потребуются дополнительные хомуты.

Шаг 3. Далее проведите предварительный монтаж и примерку конструкции.

Сборка стояка канализации

Шаг 4. Опустите компрессионный переходник в тройник (все соединения такого рода нуждаются в подобных переходниках). Соедините все трубы в необходимых местах, проведите финальный монтаж конструкции.

Шаг 5. Прикрепите новый стояк, используя установленные ранее хомуты.

Остается лишь возобновить подачу воды и проверить все стыки на предмет герметичности. Как видим, заглушка на канализационную трубу и монтаж стояка – не такая сложная процедура, как поначалу может показаться. Вот еще несколько дельных советов по поводу монтажных работ.

1. Если вам нужно подключить сантехнику вне основания трубы, то дистанция, на которой можно делать соединения, должна превышать десять диаметров основного стояка.
2. Нельзя использовать тройники с углом в 90°.
3. Нельзя использовать отводы с таким же углом для подключения к горизонтальным участкам магистрали. Лучше возьмите для этого пару отводов по 45° или же три по 30° (в зависимости от конкретных условий).

Установленный канализационный стояк

Главное

Для правильного и эффективного решения оргвопросов по замене стояков нужно точно знать некоторые их технические особенности и законодательный статус. Главное тут:

• Замена стояка в квартире самого по себе никакого толку не даст, только потратитесь. Если менять стояк, то весь, от подвала до выхода в вентиляционную трубу, верхней заглушки, ревизионного люка или дренажа.
• Стояки – жизненно важные элементы системы инженерных коммуникаций, авария на которых может повлечь за собой в т.ч. и человеческие жертвы.
• Жилищное законодательство в отношении стояков (ст. 36 и п.5 ст. 155 ЖК РФ, ст. 290, 292 ГК РФ) однозначно: стояки – не ваша собственность, даже если квартира приватизирована. Их владелец УК (муниципальный ЖЭК, ведомственная ДЭЗ, частная компания-эксплуатант). Это, с одной стороны, ограничивает возможности проведения вами работ на стояках в пределах квартиры; с другой – дает довольно-таки большую свободу маневра при замене стояка целиком.
• Замена стояков – непременная часть капитального ремонта здания, а взносы на будущий капремонт входят в оплату услуг ЖКХ. Если в домах данной УК живет много пенсионеров, льготников, студентов, безработных и др. того же рода, то свободных средств на счету совершенно честной УК скорее всего не будет. Это и плохо, потому что скидываться надо, и хорошо, потому что дает возможность выдвигать свои условия.
• Промежуток времени между капремонтами жилого дома – 25 лет. Срок его эксплуатации по результатам ревизии можно продлевать и продлевать до бесконечности (стоят же древние храмы), но увеличивать межремонтный промежуток нельзя.
• УК не обязана производить плановый капремонт и устраивать в доме разгром точно каждые 25 лет. Точно так же, как владелец автомобиля не обязан менять мотор через сколько-то километров пробега, если тот нормально тянет и не перерасходует топливо или не ест масло. Это опять-таки дает жильцам значительную свободу маневра в решении оргвопросов по работам на стояках как с УК, так и друг с другом.
• Стояк, на котором в межремонтный период проводились любые аварийно-восстановительные работы (АВР) до следующего капремонта считается аварийным. Даже если АВР заключались в заварке свища, через который в сутки вытекала капля воды.
• При определении аварийности стояка приоритет перед бумагами УК и др. инстанций имеют внешние признаки аварийности: заплаты, хомуты, наплывы сварочных швов, следы зачеканивания. Срок их давности значения не имеет: 40 лет так стоит? Тем хуже, нужно было менять в порядке очередного капремонта.

Как сделать отступ в стояке канализации

Если требуется сделать отступ, то есть, сдвинуть стояк по горизонтали, то рекомендуется выполнять следующие рекомендации.

1. Ширина отступа не должна превышать один метр, иначе в наклонном участке движение канализационных стоков ускорится, и будет создавать шум.
2. Порой к созданию отступа прибегают ради того, чтобы замедлить движение стоков и снизить тем самым уровень шума. В таком случае вам потребуются отводы под углом 45°, а также вертикальная труба, длина которой должна быть больше двух диаметров стояка.
3. Ни один из отводов, используемых для создания отступа, не должен превышать 45° в уклоне.

С помощью приведенной ниже схемы вы сможете более детально ознакомиться с особенностями отступа в стояке канализации.

Отступ в стояке канализации

Профессиональное оборудование

Не всегда троса достаточно для прочистки системы канализации. Если мусор и различные отложения, в том числе и жировые, накапливались долго, простой трос может не пробить пробку.

Что представляет собой профессиональное устройство для чистки канализации? Это специальная машинка (механическая или электромеханическая), которая позволяет подать в трубу пружину с той или иной насадкой. Если же необходимо почистить наружную канализационную трубу, применяется машина гидродинамическая.

Но даже современное профессиональное оборудование может не справиться с засором канализации, вызванным остатками строительных материалов (краски, шпатлевки, цемента).Рекомендуется выбрасывать такие остатки в мусорное ведро, не смывая в канализацию.

Если же часть все же попала в трубу слива, нужно хорошо промыть ее потом. Отвердевшая шпатлевка или цемент – такая преграда в трубах не устранится простым тросом или химическими средствами, иногда даже приходится менять часть канализационной системы.
