Делаем грамотно приточную систему вентиляции своими руками

Чистый и свежий воздух в доме или квартире является залогом здоровья и комфортного пребывания всех обитателей. Обеспечить такие условия может приточная вентиляция, налаженная на очистку жилого пространства от неприятных и вредных запахов и частичек пыли. Это одно из самых простых и удобных в эксплуатации устройств. Приточная вентиляция своими руками оборудуется достаточно легко, что является явным преимуществом устройства.

Она представляет собой несложную систему труб, имеющих наружные входы и выходы на улицу. Собирается приточный воздуховод по заранее составленной схеме. Серьёзных трудностей монтажа здесь нет. В дальнейшем такое устройство быстро и удобно обслуживается. Каждый хозяин дома может самостоятельно его установить и использовать в повседневной жизни, регулируя приток свежего воздуха.

Что такое принудительная вентиляция

Механической или принудительной вентиляцией называется, созданный с помощью специального оборудования (вентиляторов), и подаваемый в жилище воздушный поток. Он создает в квартире избыточное давление, и вытесняет собой отработанный воздух, который выводится через естественную вентиляцию. В каждую комнату квартиры, воздушный поток поступает двумя способами:

1. С помощью точек входа уличного воздуха.
2. По объединенной в единую конструкцию, системе воздуховодов.

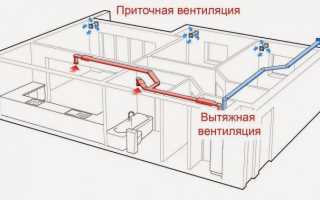

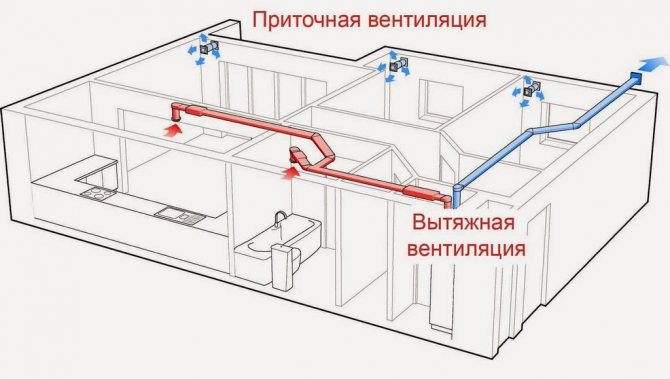

Наиболее эффективной схемой принудительной вентиляции жилых помещений является создание одновременно как принудительной приточной, так и механической вытяжной вентиляции. Входящий воздух может подогреваться посредством использования рекуператора, проходить фильтрацию и т.д. Сделать приточную вентиляцию своими руками совсем несложно, но, прежде всего, нужно знать, из чего она состоит.

Проектное проветривание помещений в доме

Существуют нормы обеспечения жилья свежим воздухом. В соответствии с ними устраивают систему проветривания всего дома. При недостаточном воздухообмене прибегают к доступным методам улучшения климата в комнате.

Нормативные документы по воздухообмену

Санитарная норма оборота воздуха для человека — 30 м3/час. При недостаточном поступлении свежей струи количество кислорода снижается, а концентрация углекислого газа увеличивается. Длительное пребывание в такой атмосфере опасно для здоровья. Основной документ для организации проветривания — свод правил СП 54.13330.2016 о жилых помещениях в многоквартирных домах, в нем содержится одноимённый СНиП 31−01−2003. При естественной вентиляции нужно обращать внимание на признаки плохого проветривания:

• избыток влажности обозначается запотеванием стёкол зимой, появлением грибка и плесени по углам;
• недостаток кислорода выражается затруднением дыхания жильцов квартиры.

Показатели можно измерить гигрометром и газоанализатором. Но результат понятен и без приборов: недостаток в квартире вентиляции — приточной или вытяжной.

Циркуляция воздушной смеси в новостройках

По нормам СНиПа приток наружного воздуха обеспечивается на кухне и в жилых помещениях при условии одновременной вытяжки газов из бытовых технических комнат (туалет, ванная). Отводится отработанная струя в вентиляционную шахту дома. Отверстия для этого предусмотрены в санузле и кухне.

В старых квартирах приточка предполагалась через щели в оконных рамах и дверях на балконе. С замещением дерева пластиком естественное поступление уличного воздуха прекратилось, и возникла необходимость подать свежую струю принудительно. Для этого можно:

• воспользоваться одним из народных методов;
• встроить в пластиковую раму регулируемый клапан;
• смонтировать в стену приточное устройство;
• купить заводское оборудование для кондиционирования воздуха.

Плотно закрытые межкомнатные двери также препятствуют свободной циркуляции. Чтобы обеспечить проход обновлённого кислорода, между полом и нижней частью дверного полотна оставляют щель.

Бесприборное улучшение свежей струи

Простой бесплатный способ разгерметизации пластикового окна заключается в использовании имеющихся на профиле дренажных отверстий для сброса конденсата. Их два, и скрыты они на внутренней части рамы заглушками. Последовательность операций:

• открыть оконную створку и убрать сетку от комаров;
• отвёрткой извлечь обе пластиковые пробки из дренажа;
• ножом вырезать участок мягкого уплотнителя длиной 5 см на верхнем торце рамы (не выбрасывать!) и закрыть окно.

Работает схема вентиляции следующим образом: под действием тяги общедомового канала проветривания наружный воздух всасывается через открытые дырки, проходит через профиль и щель между створкой и рамным окладом. В комнату поток попадает сквозь проём в уплотнителе. Есть одно обстоятельство: при отсутствии тяги в вентиляционной шахте здания метод не сработает. При сильном ветре изъятый отрезок резинового шнура ставят на прежнее место.

Из чего состоит механическая вентиляция жилища

Такой вид системы состоит из массы отдельных элементов, которые выполняя разные задачи, объединены между собой.

• Воздухозаборные решетки. Они устанавливаются для предотвращения попадания в воздуховоды различного мусора, мелких грызунов и насекомых.
• Воздушные фильтры. Они могут быть различной конфигурации и сечения, но назначение у них одно: очистка поступающих в помещение воздушных потоков от механических примесей.
• Воздушные клапаны служат для регулирования количества попадающего с улицы воздуха и препятствуют проникновению в жилище холодных воздушных потоков, в случае остановки вентиляции.
• Приточные вентиляторы обеспечивают постоянный поток и направление воздуха в каналы или воздуховоды.
• Шумопоглатители служат для уменьшения шумов, создаваемых оборудованием и движением воздушных масс.
• Нагреватели воздуха обеспечивают нагрев воздушного потока до нужной температуры.
• Воздуховоды или каналы объединяют все приборы в единую систему.
• Автоматика позволяет изменять режимы работы, осуществлять контроль над каждым агрегатом, и синхронизировать их работу.
• Приточные моноблоки. В них конструктивно объединены все необходимые приборы. При подключении воздушных каналов к входу и выходу этого оборудования, вы получите приточный воздух с установленными вами параметрами.

Очень часто в механической приточной вентиляции используются оборудование, выравнивающие давление и распределяющее потоки воздуха по помещению.

Но, даже зная, из чего состоит приточная система, делать ее самостоятельно еще рано. Прежде всего, нужно выяснить, какой конкретно вид нужно устанавливать, и для этого нужно узнать какие существуют виды приточных систем.

Простые варианты монтажа

Во многих моделях пластиковых окон предусмотрены дренажные отверстия для вывода наружу излишней влаги. Они выглядят как два продолговатых отверстия на внутренней и внешней сторонах рамы. Уберите заглушки, обеспечьте хороший отвод воздуха — и вентиляция заработает сама по себе.

Народный метод — подрезка уплотнителя на открывающемся сегменте стеклопакета:

1. В теплое время года сделайте прорезь на внешней линии уплотнителя внизу. На внутреннем резиновом кольце симметрично выполните надрез вверху.
2. При условии хорошей вытяжки вентиляция будет затягивать воздушные массы с улицы, пропускать по кольцу рамы на стыке оконных профилей и выводить слегка подогретыми под потолком комнаты.
3. Над верхней щелью также можно закрепить фрагмент разрезанной пластиковой бутылки в качестве отбойника. Она защитит облицовку откоса и направит потоки вниз.

Этот вариант вентиляции далеко не идеален. Направление и скорость потоков невозможно регулировать. Зимой при фронтальном направлении ветра в комнате будет холодно. Летом из-за меньшей температурной разницы тянуть будет хуже, а через щели могут проникнуть насекомые.

Какой тип выбрать

1. Совмещенная. Это наиболее распространенный вид приточной вентиляции в наших домах и квартирах. Приточный вентилятор нагнетает воздух в помещение и выдавливает через естественные вытяжки использованный. Преимущества такой системы очевидны: невысокая стоимость, несложность монтажа. Такая система не позволяет проникать посторонним запахам в жилище. Но есть и некоторые недостатки, один из которых обустройство переточных решеток в межкомнатных дверях.
2. Приточная вентиляция с охлаждением воздуха предусматривает монтаж и установку в вентиляционную систему центрального кондиционера, но это делается не на одну квартиру, а на дом или отдельный стояк. У этой системы также есть недостатки – это большая стоимость холодильной машины и автоматики и большое количество устанавливаемых воздуховодов.
3. Вентиляция с подогревом подаваемого воздуха. Это сделать довольно несложно, если в квартире установить приточно-вытяжную вентиляцию с рекуперацией. Этот прибор несколько снизит энергозатраты и сможет поставлять теплый воздух в помещение за счет нагрева приточного воздушного потока, выходящим воздухом.
4. Приточно-вытяжные устройства с рециркуляцией. В этом случае в помещение также будут поступать подогретые приточные потоки. При рециркуляции воздух, выводившийся из нагретого помещения, частично смешивается с холодным приточным, тем самым его подогревая. Негативные стороны этого агрегата в том, что есть некоторые ограничения в его использовании. Например, в помещениях, где находятся взрывоопасный газ и т.д.

Даже теперь, когда мы познакомились с ее видами, делать приточно-вытяжную вентиляцию своими руками еще слишком рано. Ее нужно правильно спроектировать и рассчитать.
