Виды опалубки для армопояса, особенности установки и демонтажа

Из чего и как сделать опалубку для армопояса

Вопрос о том, как сделать опалубку для армопояса, неизбежно возникает у застройщиков после того, как заканчивается возведение стен здания. Любое строение из бруса, кирпича и блоков испытывает весьма сильные нагрузки. На здание воздействуют сезонные подвижки грунта, проседание почвы, сырость и вес крыши. Бетонный армопояс укрепляет постройку, сохраняя ее геометрию, предотвращая искривление стен и обеспечивая равномерное распределение давления плиты перекрытия. Армирующий пояс представляет собой жесткий объемный стальной каркас и бетон, в котором заключена эта конструкция. Если обустройство опалубки для фундамента не представляет особой сложности, то чтобы собрать такое сооружение на высоте, нужно найти грамотные строительные решения. Закрепленная на стенах опалубка для армопояса должна не только выдерживать давление жидкого бетона, но и прочно держаться стене. Кроме того, лишенные опоры щиты нужно плотно закреплять, чтобы не произошла протечка раствора.

Выбор материала

Прежде чем смонтировать опалубку под армопояс, нужно подобрать подходящий материал. Это может быть:

• Металл;
• Дерево;
• Листовые материалы — ДСП, фанера, пластик;
• Комбинации различных материалов.

От используемого материала зависит вариант закрепления на стене. Опалубочные элементы для армирующего пояса чаще изготавливают из оструганной обрезной доски толщиной не меньше 25 мм и шириной 150–200 мм.

Применение более широких досок нецелесообразно, от влажности они деформируются, и армопояс получится неровным. Доски монтируются в щиты, нижний из которых именуется палубой.

Общие сведения об опалубке

Варианты возведения опалубки зависят в первую очередь от их предназначения. Материал, способ установки и формирования, определяется тем, какую конструкцию вы хотели бы получить – надежную, теплую либо недорогую без заморочек.

Виды опалубки для стен

Съемная

Опалубка для стен изготавливается из древесины, металл или пластмассы. Суть метода довольно прозрачна и понятна. Данная конструкция позволяет получить в результате прочные стены, при условии применения качественного бетона и конкретной схеме использования арматуры.

Несъемная

Опалубка для стен формируется из пенополистирола, смеси цемента и древесины, а также кирпича. Затраты средств и сил на возведение получаются минимальными, а результат радует – вы получите теплую и маловесную конструкцию.

Аренда опалубки

Сооружение для стен или сооружение своими руками, это также позволит вам сэкономить деньги. Соблюдая принципы заливки стен из бетона в съемную опалубку, вы получите возможность делать достройку и перепланировку дома в будущем, не теряя способности выдерживать нагрузку на стены и перекрытия.

Примечание. Возьмите на прокат набор стоек и щитов из пластика или металла, это избавит вас от необходимости тратить больше средств на покупку всех элементов конструкции.

Какая марка бетона используется?

Армировочный пояс или армопояс — это каркас, который заливают смесью песка, щебня и цемента. Он возводится вокруг дома и повторяет контур его стен, таким образом, укрепляя строение и придавая стенам дома большей прочности. Чтобы пояс был крепким — необходим качественный бетон. Таким по праву можно назвать бетон марки 200. Он считается «тяжелым» материалом, который удержит многоэтажные дома. Его наиболее часто применяют для фундаментов, каркасных строений, стяжек и дорожек. Имеет высокую прочность и способен противодействовать негативным факторам в виде дождя, снега и минусовых температур.

Материал марки М200 состоит из трех основных компонентов.

В состав бетона М200 входит цемент, песок, щебень, шлакопортландцемент или просто портландцемент, в зависимости от климата, где возводится строение. Материал имеет «низкий» состав, что улучшает качество его свойств после отвердения. Бетон М200 обладает такими качествами, как:

• Быстро высыхает.
• Имеет низкую теплопроводность.
• Можно использовать при низких температурах.
• Уровень влагонепроницаемости — W6.
• Класс устойчивости — B15.
• Морозостойкость — F100.
• Степень подвижности — П3.

Арматурный каркас для армопояса

Армопояс представляет собой конструкцию из четырех стержней арматуры, которые соединяют перемычками, которые представляют собой кольцевой арматурный каркас. Соединения перемычек в поперечном разрезе представляют собой прямоугольник и квадрат. Для изготовления арматурного каркаса необходима арматура, которая должна быть продольной ребристой.

Армопояс для газобетона с использованием U-блоков

U-блоки укладываются следующим образом:

• Укладка производится на верхний ряд кладки, которая обработана клеевой смесью.
• В сам U-блок укладывается теплоизоляция, делается это ближе к наружной стене;
• Укладывается арматура и заливается бетонная смесь;

Армопояс из перегородочных блоков

• Первоначально укладываются перегородочные блоки на саму кладку, которая покрыта клеевой смесью;
• В наружные блоки укладывается теплоизоляция
• Укладывается арматура и заливается бетон.

Плюс данного способа заключается в том, что перегородочные блоки играют роль несъемной опалубки.

Армопояс с использованием съемной деревянной опалубки

Изготовление съемной конструкции своими руками

1. Чтобы сделать опалубку для фундамента своими руками, потребуется подготовить доски шириной 20 мм. Элементы собираются на высоте, сразу на месте укладки армопояса. Для этого доски крепятся с внутренней и внешней стороны стен на 3-5 см ниже верхнего края стены.
2. Для увеличения жесткости конструкции доски соединяются с наружной стороны обрезками древесины. Это повышает качество готовой опалубки, делает ее устойчивой к внешним воздействиям. Контролируется ширина короба в верхней части.
3. В опалубку помещается арматура и заливается бетоном, слой утрамбовывается и выравнивается.

Преимуществом такой опалубки является простота монтажа, минимальное количество необходимых материалов и инструментов, небольшие финансовые расходы и легкость демонтажа. Для распалубки потребуется удалить крепежи и снять доски после застывания бетона. В дальнейшем их можно снова собрать и сделать опалубку для другого строения.

Принцип создания конструкции для армопояса не отличается от технологии устройства опалубки для фундамента или оконных проемов.

Монтаж

Способ монтажа опалубочной системы будет зависеть от выбранного материала. Сборка конструкции в одиночку из специальных блоков производится в таком порядке.

1. Выдерживая ровную плоскость с помощью уровня, по периметру на стены устанавливаются U-образные блоки с выемкой. Их «сажают» на обычный раствор, дополнительно закрепляя на основной стене саморезами.
2. Внутри блоков вяжется стандартный каркас из арматурных прутьев. Делать его нужно такого размера, чтобы со всех сторон осталось свободное место (около 5 сантиметров) для защитного слоя бетона.

Порядок правильной сборки опалубки из деревянных щитов:

1. зафиксировать щиты с двух сторон стены по всему периметру (крепить их лучше с помощью специальных дюбель-гвоздей, просверлив сквозные отверстия);
2. с помощью уровня сделать верхнюю кромку щитов максимально ровной, затем соединить между собой щитовые ряды деревянными брусками;
3. собрать и установить арматурный каркас, выдерживая внутри конструкции расстояние от стенок опалубки для бетонной смеси (5-6 сантиметров).

Прежде чем ставить щиты, следует убедиться, что между досками отсутствуют зазоры и щели. При необходимости нужно заделать их паклей или закрыть рейками, тонкими продольными планками. Если армопояс готовится под кровлю, то к арматурному каркасу сразу (до заливки бетона) привариваются соответствующие закладные элементы, на которым затем будет производиться крепление крыши.

При монтаже съемных опалубочных щитов своими руками очень важно ровно выставить щиты и создать ровную плоскость по всему периметру (выдержать уровень). Созданный из бетонной смеси армирующий пояс будет служить главным основанием для плит перекрытия или мауэрлата кровли, и они должны лечь на него вплотную, без зазоров и щелей. В качестве дополнительного теплоизоляционного материала, предотвращающего образование мостов холода, чаще всего используются плиты пеноплекса – экструдированного пенополистирола однородной структуры.

Многочисленные закрытые ячейки материала придают ему почти нулевой уровень водопоглощения и паропроницаемости.

Заполнители — щебень и песок

Песок

Песок должен быть чистым, лучше с одинаковыми размерами зерен

Для тех работ, где наличие глины или извести только плюс — при кладке или штукатурке — особо заботиться о чистоте песка нет необходимости. Органики и камней быть не должно, а наличие глиняной или известковой пыли только сделает раствор более пластичным.

Щебень

Для ответственных конструкция — перекрытий и фундаментов — используется дробленый щебень. Он имеет острые грани, которые лучше сцепляются с раствором, придавая конструкции большую прочность.

Фракции щебня стандартны:

• особо мелкий 3-10 мм;
• мелкий 10-12 мм;
• средний 20-40 мм;
• крупный 40-70 мм.

В замесе щебень используют нескольких фракций — от мелкого до крупного

Хранение заполнителей

Заливка армопояса

Финальная стадия работ по изготовлению армопояса для газобетона – заливка. В качестве материала для заливки можно использовать готовый покупной бетон марки М200 или выше, а можно сделать его самостоятельно. Для этого потребуется смешать цемент, песок и щебень в соотношении 1:3:5, тщательно перемешать смесь, а затем, добавляя воду, довести раствор до нужной консистенции. Удобнее всего делать это в бетономешалке, так как бетона нужно много, а месить его вручную – занятие очень тяжелое и трудоемкое.

ОЧЕНЬ ВАЖНО, чтобы армированный пояс заливался за один раз, то есть крайне не рекомендуется заливать бетон в опалубку частями. Если же сделать этого не получается, нужно делать вертикальные отсечки, возводя временную перемычку из досок или куска газобетона. Когда будет готова новая порция бетона, перемычка удаляется, место стыка обильно поливается водой, после чего заливка армопояса продолжается.

Когда бетонная смесь залита в опалубку, нужно избавиться от возможных пустот внутри нее. Для этого используется кусок арматуры или специальный инструмент, которыми уплотняют смесь методом штыкования, иными словами простого протыкивания.

Высота армопояса и необходимость его устройства

Стандартный вариант армированного пояса по высоте достигает тридцати сантиметров, значение ширины принимается по толщине возведенных стен или фундаментных оснований.

Опалубку изготавливают из строганной доски, насквозь пришиваемой я внутренней стороны гвоздями. Для соединения щитов используют бруски либо обрезки досок.

Основное предназначение армопояса – укрепление объекта, возведенного из материалов, не в полной мере обеспечивающих необходимый показатель жесткости.

Заливают армированный пояс в определенных случаях:

• строительство ведется по мелкозаглубленному фундаментному основанию;
• при возведении сооружения на уклонном участке;
• когда в непосредственной близости от объекта находятся овраги или водоемы;
• при определенных особенностях почвенного состава;
• на объектах, строящихся в сейсмически опасных регионах.

Изготовление и монтаж опалубки из дерева и листовых материалов

Весь процесс можно разделить на несколько этапов.

Подготовленный материал разрезаем по требуемым размерам.

Если применяется доска, то она должна быть обрезной.

Щиты можно монтировать на каркас из металла или при помощи обыкновенных поперечных стоек (при небольшой высоте щита). При наличии каркаса значительно упрощается крепление щитов между собой в одном ряду, но это утяжеляет конструкцию и делает ее более дорогой. Элементы крепятся при помощи саморезов или гвоздей с внутренней стороны или вставляются в каркас.

Устанавливаем щиты на место, производим отсыпку грунтом нижней части — это обеспечит устойчивость и предотвратит утечку бетона. Все параллельные щиты должны быть стянуты между собой специальными шпильками или проволокой.

Осуществляя монтаж опалубки стен, не забываете соединить верхние ряды перемычками. Проверяйте правильность установки каждого элемента при монтаже, кроме того, необходимо контролировать расположение опалубки относительно осей зданий, правильность углов.

В завершение производим усиление каркаса распорными откосными стойками. Монтируя опалубку, установите гильзы из труб для будущего ввода коммуникаций, диаметр гильз должен быть больше.

Монтаж опалубки из пенополистирола

Современная несъемная опалубка из этого материала отличается:

• надежностью,
• простотой сборки,
• обладает отличными теплоизоляционными качествами.

Применение такой опалубки сокращает время монтажа, она представляет собой пустотелые элементы, монтируемые по принципу конструктора. Крепление опалубки стен, ее элементов осуществляется при помощи специальных пазов на каждом блоке. Монтаж стены осуществляется в следующем порядке.

Блоки опалубки надеваются на арматуру, выпуски которой были сделаны из фундамента. В специальные пазы закладывается поперечная арматура, которая соединяет параллельные стены опалубки в каждом ряду. Пустоты блоков заполняются бетонной смесью, сделанной с применением мелких фракций наполнителей.

Не забываем контролировать уровень опалубки.

Преимуществом такой технологии является также то, что заливка стен в опалубку может осуществляться параллельно, со сдвигом во времени, обеспечивающим застывание смеси внутри блоков.

Заканчивая дневную работу, следите за тем, чтобы последний ряд был залит наполовину, это обеспечит более надежный стык со следующим слоем бетона.

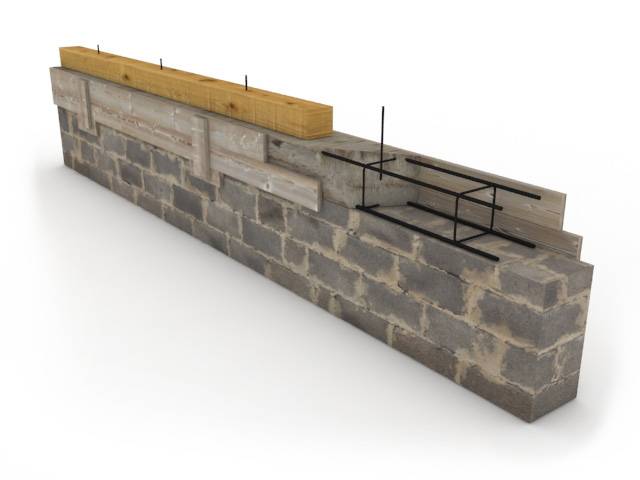

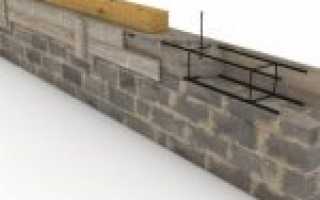

Схема армопояса под мауэрлат

Также стоит отметить, что монтировать арматурный каркас лучше на месте его заливки, так как в собранном виде он будет очень много весить.

Опалубка должна быть достаточно прочной, чтобы выдержать давление бетона

Особое внимание уделите выравниванию опалубки по всем плоскостям

Для армопояса рекомендуется применять густой бетон марки М300, с последующим уплотнением вибратором. Заливка должна производится непрерывно, за один раз.

Если профессионального инструмента для вибрации бетона у вас нету, можно использовать следующий метод: берете перфоратор и в режиме отбойника стукаете по арматуре, бетон уплотняется и пузырьки воздуха выходят.

Очень советуем посмотреть видеоролик от самостройщика Константина, который в данной серии занимается армопоясом, приятного просмотра.

Заливка бетона

Бетон в опалубку могут подавать с лотка миксера либо сразу от бетононасоса. В последнем случае предлагается более качественная смесь с присаживающими добавками. Но такой вариант стоит дороже.

Можно сэкономить и изготовить желоб, по которому будет подаваться бетон самостоятельно. Либо использовать колокол. Он заполняется цементным раствором, затем, на нужном месте раскрывается сливное отверстие, и смесь переходит в опалубку. Ее необходимо как следует разровнять.

Во время заливки из бетонной смеси необходимо удалять воздушные пузыри — они ускоряют разрушение конструкции.

Обычно это делают с помощью глубинных вибраторов. Если установлена несъемная опалубка, их использование нежелательно.

Боковины съемной опалубки снимают спустя пару дней, а палубу — на три дня позже, чтобы бетон лучше схватился. Чистую и просушенную конструкцию можно использовать по новой.

Заполнители — щебень и песок

Песок

Песок должен быть чистым, лучше с одинаковыми размерами зерен

Для тех работ, где наличие глины или извести только плюс — при кладке или штукатурке — особо заботиться о чистоте песка нет необходимости. Органики и камней быть не должно, а наличие глиняной или известковой пыли только сделает раствор более пластичным.

Щебень

Для ответственных конструкция — перекрытий и фундаментов — используется дробленый щебень. Он имеет острые грани, которые лучше сцепляются с раствором, придавая конструкции большую прочность.

Кавабанга! Расход арматуры на 1 м3 бетона для: монолитной плиты, ленточного фундамента, бетонного пола

Фракции щебня стандартны:

• особо мелкий 3-10 мм;
• мелкий 10-12 мм;
• средний 20-40 мм;
• крупный 40-70 мм.

В замесе щебень используют нескольких фракций — от мелкого до крупного

Хранение заполнителей

Конструкция для дома из газобетона

По описанной выше схеме можно сделать опалубку своими руками для дома любого типа. Устройство подходит для кирпича, газобетона, бетона. Армопояс способствует качественному соединению крыши к каркасу здания. В доме из газобетона он крепится при помощи доборных блоков или опалубки. Первый вариант более легкий, но затратный. Дешевле сделать своими руками деревянную конструкцию. Правильно соорудить ее помогает инструкция:

Схема разрез армопояса в опалубке для газоблока

1. Доски с высотой в 30 см присверлить к стене из газобетона.
2. Каждые 50-70 см крепить стяжки для повышения прочности конструкции и предотвращения деформации под воздействием тяжелого бетона.
3. Внутрь уложить арматуру диаметром от 8 до 12 мм. Выбор зависит от расположения дома. Если стены будут подвергаться негативным воздействиям окружающей среды, то подойдут прутья с максимальным диаметром. В регионах со спокойной сейсмической обстановкой можно сэкономить на арматуре, выбрав недорогие модели с минимальным диаметром.
4. Арматуру уложить на специальные звездочки, что создает активный нижний слой на блоках из газобетона.
5. Прутья связать проволокой.
6. Залить бетон, утрамбовать и выровнять слой.

Если опалубка устанавливается с целью крепления крыши, то перед заливкой бетона устанавливаются шпильки, предназначенные для крепления перекрытий. Они могут быть любой длины, но удобнее работать с экземплярами длиной менее 1 метра.

Правильно сделать опалубку для армопояса для дома из газобетона помогут специалисты при возникновении трудностей. Перед работой рекомендуется сделать расчеты для предотвращения ошибок и покупки нужного количества строительных материалов.

Нюансы при работе с деревянной конструкцией

Устройство опалубки из деревянных досок требует грамотного подхода. При неправильной установке конструкции появляется риск поломки и разрыва досок под воздействием бетонного раствора. Чтобы сделать работу своими руками правильно, необходимо учитывать несколько нюансов:

• устройство опалубки состоит из досок, крепить которые необходимо при тщательном контроле над вертикальностью и горизонтальностью конструкции;
• поверхность досок, соприкасаемая с бетоном, очищается и выравнивается;
• для повторного использования элементов, легкого демонтажа конструкции и предотвращения протечки бетона щиты с внутренней стороны обиваются пленкой;
• если пропитать доски отработанным маслом или гидрофобной смазкой, сделать своими руками распалубку будет значительно проще;
• не допускается многократное использование досок. Если они подвергались воздействию атмосферных осадков, то наверняка будут разрушены при повторной эксплуатации;
• несъемная конструкция изготавливается редко, чаще она собирается из пенополистирольных блоков, с уже встроенной арматурой. Такая укладывается путем нанизывания элементов на прутья;
• перед работой стоит сделать выбор между изначальным изготовлением армопояса и опалубкой. В некоторых случаях легче уложить арматуру на блоки из газобетона, а затем уже приступать к сбору деревянной конструкции.

Опалубка для каркаса из арматуры изготавливается самостоятельно без применения дорогостоящих материалов и специальной техники. Но только грамотно организованная и проведенная работа гарантирует создание надежной и прочной конструкции. Если в процессе сборки возникли трудности, рекомендуется получить консультацию профессионалов для предотвращения серьезных ошибок, способных повлечь за собой разрушение сооружения.

Аренда опалубки стен

Стоимость новых опалубочных систем достаточно высока. Кроме того, строительным компаниям при её приобретении придётся выделить деньги на хранение, перевозку и обслуживание. Поэтому сегодня достаточно распространённым явлением считается аренда опалубки.

При аренде опалубки б/у можно сэкономить около 30% от её стоимости без потери качества. Тем более, что по своим свойствам она не уступает новым конструкциям. Также к преимуществам аренды можно отнести:

Снижение затрат, связанных с отсутствием необходимости хранения и транспортировки; Оперативная подача материалов, без простоев и ожидания; Профессиональная консультация специалистов; Широкий ассортимент материалов и вариантов опалубки. Заказать услугу аренды опалубки стен вы можете на нашем сайте по доступным ценам.

Междуэтажный армированный пояс

Этот вид конструкции выполняется для плитных или балочных перекрытий. К главным назначениям перекрытий, относится восприятие и передача нагрузки собственного веса, интерьера, людей на стены, деление внутреннего пространства зданий на этажи, перекрытие пролетов. Это несущая конструкция, опирающаяся на наружные и внутренние стены по всему периметру.

Основой для заливки армопояса служит опорная поверхность несущих стен, воспринимающая всю массу бедующего строения. Общие требования:

• установка производится на всем периметре будущего здания, с учетом внутренних стен;
• для наружных несущих стен используются блоки с плотностью не ниже D-500;
• высота, делается по высоте газобетона, или допускается меньше (200-400 мм);
• ширина пояса – 500 мм (возможно уменьшение на100-150 мм);
• рекомендуется делать армопояс квадратным (в сечении), такая форма более стойка, хорошо держит механические нагрузки;
• арматурный каркас ложится на подставки (кирпич, куски блоков, пластиковые фиксаторы) высота 3 см, чтобы не касался стен, таким образом, создается так называемый защитный бетонный слой;
• для заливки используется бетон не ниже марки B-15.

Опалубка для заливки бетонного раствора с армирующей сеткой Источник parki48.ru

Армопояс для газобетона под балки перекрытия, заливается в заранее приготовленную опалубку. Такой каркас делается из:

1. Пластика.
2. Алюминия.
3. Железа.
4. Фанеры.
5. Дерева.
6. Блоков газобетона.

Опалубка из дерева

Этот вид опалубки, используется чаще всего. Это наиболее дешевый и востребованный вариант. Устанавливая двухсторонний съемный деревянный каркас (шиты из дерева), его крепят саморезами по обеим сторонам стены (к блокам газобетона). Верхняя часть стягивается деревянными перемычками (шаг 800-1000мм). Это нужно, что бы при заливке бетон не раздвигал конструкцию.

Опалубка из дерева наиболее распространенный вариант из-за своей доступности Источник two-room.ru

Арматурный каркас (диаметр арматуры 8-14 мм), выполненный в форме «лесенки» (соединение перемычками с шагом 5-7см), укладывается в подготовленное пространство. Прутья вяжется между собой, используя вязальную проволоку (каждые полметра), формирую квадратную форму. Использовать сварку не рекомендуется, из-за ржавления мест сварочных швов в бетоне. Для балочных перекрытий (при не высокой нагрузке), вполне хватает каркаса из двух прутьев, с высотой монолита – 30 см. Для перекрытия плитами, используется армопояс с повышенной надежностью (4 прута и монолит – 40 см).

После снятия опалубки, наружная стена утепляется вместе с армопоясом. Если при отделке наружные стены только штукатурятся, то для удаления «мостика холода», опалубка сдвигается вглубь стены. А в образовавшуюся нишу, потом устанавливается утеплитель.

Можно использовать одностороннюю съемную опалубку. В этом случае наружную функцию выполняют газобетонные блоки (10 см толщиной). Они укладываются на нижний ряд, с помощью клея. С внутренней стороны крепится деревянный каркас. После чего укладывается утеплитель (5 см) и арматура. Верх, так же стягивается перемычками.

Видео описание

Целесообразность использования армопояса или его отсутствия описывается в следующем видео:

Крепление мауэрлата к газобетону без армопояса рекомендуется выполнять при помощи анкеров длиной 500 мм. Технология монтажа выглядит следующим образом:

1. Между стеной и деревянной балкой укладывают гидроизоляционный слой. Он предупредит проникновение влаги, которая приводит к развитию плесени. Для создания гидроизоляции можно использовать рубероид.
2. Деревянный брус укладывается в своё проектное положение. Выполняется разметка, где обозначаются места монтажа стропил.
3. Учитывая положение стропильных ног, проделываются отверстия, предназначенные для установки анкеров.
4. Крепёжный элемент забивают до упора шайбы под гайкой.
5. Анкера плотно затягивают, обеспечивая жёсткость созданной конструкции.

Какие существуют виды?

По своей конструкции ограждения бывают:

• съемными;
• несъемными.

Первый вариант конструкции – съемная опалубка, изготавливается из пиломатериалов. Это актуально, когда покупка специальных коробчатых блоков из бетона не запланирована.

Ограждение разбирается после того, как армированный пояс наберет достаточно прочности. Съемные элементы можно повторно использовать при работах с другим участком. Чтобы применять съемную опалубку второй раз, предварительно необходимо ее хорошо зачистить от остатков раствора.

Такой тип конструкции позволяет сэкономить средства, а также повторно использовать элемент. Но есть и недостатки – сооружение требует аккуратности и внимательности, так как при сборке щитов не должно быть зазоров и щелей.

Несъемная конструкция является одной из самых простых технологий, но у нее также есть недостатки. Главный из них – высокие финансовые расходы, так как повторно использовать элементы нельзя, ведь они навсегда останутся в армированном поясе.

Установка конструкции производится из готовых блоков, есть сложности, поэтому к монтажу нужно подходить ответственно. Кроме функции укрепления и ограждения, опалубка здесь выполняет роль утеплителя. Сборка конструкции происходит быстро и легко за счет системы «шип-паз».

Возможные сложности и ошибки в процессе

При изготовлении опалубки для армированного пояса могут возникать сложности и ошибки в работе:

• отсутствие выравнивания стен перед монтажом ограждения;
• пренебрежение процессом очистки стен от мусора и строительного материала;
• отсутствие контроля вертикали направляющих и щитов;
• применение слабого и ненадежного материала;
• малое количество креплений;
• наличие щелей между опалубкой и стеной.

Справка! Также к ошибкам можно отнести отсутствие прокладки полиэтилена между доской и раствором.

Последствия ошибок

Если допустить перечисленные ошибки, то в процессе отвердевания бетона, а затем и во время эксплуатации здания могут возникать последствия. Например, если не проложить полиэтилен между деревянным щитом и раствором, то древесина наберет в себя влаги из раствора.

Это способствует ее гниению, а также разрушению. В итоге съемная конструкция не сможет служить второй раз на другом участке.

Если не зачистить стены, то щиты станут неровно, сам бетон также будет залит неровно. Из-за этого образуются пустоты, и опалубка потеряет свою ценность. При использовании слабого материала для ограждения, строитель рискует получить хлипкую конструкцию, которая не сможет выдержать давления от раствора.

Инструменты и оборудование для создания

Необходимо подготовить инструменты:

• рулетка;
• строительный уровень;
• лазерный нивелир;
• строительный уголок;
• карандаш и маркер;
• молоток;
• кувалда;
• ручная пила по дереву;
• перфоратор со сверлом по дереву;
• болгарка;
• крепления для опалубки.

Если решено делать несъемную опалубку из блоков, то необходимо подготовить ножовку, которой можно распилить блоки. Также можно приобрести резиновую киянку, чтобы корректировать положение блоков при создании ограждения. Для работы с блоками понадобится кельма и мастерок, а также зубчатый шпатель.

Армирование перегородок и стен

Для предотвращения образования трещин необходимо не отступать от рекомендуемой технологии монтажа стен, в том числе:

• обязательно оборудовать армированный ленточный фундамент в соответствии со строительными нормами и глубиной заложения ниже уровня промерзания грунта;
• строго выдержать горизонтальность рядов стен из блоков газобетонных,
• армировать (усиливать) кладку каждые два-три ряда по высоте;
• оборудовать монолитные железобетонные перемычки над проемами,
• грамотно выполнить монолитный железобетонный пояс по всем несущим стенам под плитами перекрытия и покрытия.

Согласно технологической карте на строительство и армирование газоблочных стен из изделий марки Ø 500 — Ø 600, усиление рекомендуется выполнять через каждые три ряда по высоте (для блоков h 250).

Рекомендуемая схема армирования

Армирование стержнями

Технология армирования конструкций стен из газоблока отличается от изложенной в СНиП 3.03.01-87 и обусловлена тем, что толщина клеевого шва для газобетона должна составлять не более 3 мм. В то время как для кладки из камней правильной формы толщина горизонтального шва составляет не более 12 мм (при армировании кладки – не более 16).

Закругление арматуры Ø 8 в углах

Для укладки стержней в стенах толщиной более 200 мм, отступив от краев блока — 60, с помощью штрабореза делают две штрабы 25х25. Отличие от армирования конструкций из других штучных материалов – допускается не использовать поперечные стержни: на углах штробы нарезают с закруглением, арматура Ø8 в закруглениях гнется по месту.

Нахлест арматуры в узлах сопряжения.

Перед укладкой арматуры, борозды очищают от пыли, увлажняют, заполняют клеем, который должен закрывать арматуру полностью – это обязательное условие для предотвращения коррозии металла. Перед укладкой следующего ряда все неровности предыдущего должны быть зачищены и зашлифованы.

Упрощенный вариант армирования узлов сопряжения

Перед укладкой арматуры, борозды очищают от пыли, увлажняют, заполняют клеем, который должен закрывать арматуру полностью – это обязательное условие для предотвращения коррозии металла. Перед укладкой следующего ряда все неровности предыдущего должны быть зачищены и зашлифованы.

Заполнение борозд клеем

В технических решениях рекомендуют армировать кладку под оконными проемами арматурой класса АIII Ø 6-8 мм, заводя ее на 50 см за пределы оконного проема. Армирование производится вышеуказанным способом: стержни укладываются в штрабы, заполненные клеем.

Выполнение стыков арматуры в соответствии с СНиП 3.03.01-87

Видео: Армирование стен из газобетона:

Армирование сеткой

Есть мнение, что усиление может выполняться армировочной сеткой. Обязательным условием для подбора сетки является ограничение толщины клеевого шва, необходимость защиты металла от коррозии и обеспечение хорошей теплоизоляции вдоль поперечной арматуры (отсутствие «мостиков холода»).

Предлагается применять сетку из арматурной проволоки с ячейками 5х5 см или стеклопластиковую армировочную сетку. Укладывать ее рекомендуют на расстоянии 5 см от внешней грани наружной стены.

Следует учесть, что диаметр стержней армировочной сетки 3 мм и выше повлечет увеличение толщины горизонтальных швов: сетка укладывается на слой клея, сверху наносится еще один слой, затем монтируются блоки.

Усиление стен арматурной сеткой. Не предусмотрено в альбомах технических решений для армирования.

Для перекрытий

Армопояс под монтаж межэтажных плит перекрытия выполняется по аналогии с кровельным поясом, но имеет некоторые особенности.

Линия жёсткости между этажей устраивается для надёжного монтажа перекрывающих конструкций. Это могут быть железобетонные либо облегчённые плиты, деревянные или другие щиты и настилы, – пояс необходим в любом варианте.

Расчёт армирования армопояса между этажами проводится в зависимости от вида и веса перекрытия. Для тяжёлых плит расчёт нагрузок обязателен.

Одним из основных параметров конструкции пояса считается площадь опирания плит перекрытия на бетонную ленту пояса, — чем она больше, тем надёжнее.

Минимальная ширина монолитного пояса для перекрытий – 20 см, высота – 15 см.
