Выбор места для газгольдера: правила и рекомендации

Для частного использования разрешение на монтаж автономной газификации не нужно. Можете установить газгольдер на участке — и никто не придет, не оштрафует, не заставит выкопать и перенести емкость.

Но ограничения все-таки существуют. В статье поговорим об «обязательных» и «необязательных» правилах установки газгольдера. И объясним, почему нормы монтажа так важны.

Вся статья в 5 пунктах

1. Требования установки газгольдера — это не прихоть чиновников. Аварии случаются при нарушении правил монтажа.
2. Если участок не подходит по габаритам для установки большого резервуара — можно подобрать вертикальную или мобильную модель.
3. Место установки газгольдера рассчитывают с учетом расположения всех объектов — дома, дороги, сарая, гаража, беседки, инженерных коммуникаций и даже деревьев.
4. Для трубопроводов тоже есть ограничения. Разметьте линии прокладки газопровода перед тем, как установить газгольдер на даче или возле загородного дома.
5. Нормы действуют и после монтажа емкости. Просто теперь нужно отсчитывать расстояния от бочки до новых объектов.

Емкость для хранения

Газгольдер – это емкость для хранения газа, а в конкретной ситуации отопления загородного дома – емкость, в которую заливают СУГ, сжиженные углеводородные газы, смесь бутана и пропана. СУГ это совсем не тот газ, который подается к домам по трубам магистрального газопровода – там используется топливо на основе метана.

От обычного газового баллона газгольдер отличается размерами и стационарностью, его устанавливают на участке на несколько десятилетий и периодически заправляют топливом из специальной машины-заправщика. К дому от резервуара (он должен находиться на определенном расстоянии) прокладывается подземный газопровод, по которому испарившийся газ поступает к котлу.

Газгольдеры делают из стали и обрабатывают специальными составами от коррозии. Устройство оснащено датчиками, которые помогают контролировать расход газа и показывают давление в резервуаре.

История газгольдеров началась в 1781 году в лаборатории французского химика Лавуазье. Чтобы хранить газ в своей лаборатории, он сделал прямоугольную емкость на 100 литров, а через несколько лет понял, что газгольдер должен быть цилиндрическим. Дальше газгольдеры применялись в основном в науке, промышленности и городском коммунальном хозяйстве (для газовых фонарей).

С течением времени и развитием науки газгольдеры изменялись, модифицировались и наконец появилась разновидность, которая используется для отопления частных домов. Это цилиндрические резервуары постоянного объема, способные выдерживать большое давление: есть емкости, в которых газ хранят при давлении до 18 атм.

Достоинства

Во-первых, это простота согласования и выполнения всех мероприятий. По всем этим параметрам такой проект проигрывает только котлам, которые просто приносят и устанавливают в котельную. Сгорание пропан-бутанового состава гарантирует поступление тепла и горячей воды. Такой вид газопровода выгоден. И это явный плюс по сравнению с другими вариантами газификации. К тому же СГУ легко доставить. Безопасность для окружающей среды – это еще один плюс. Ведь при таком отоплении отсутствуют продукты горения, гарь и запах. К плюсам можно отнести и КПД 97%.

Независимый газопровод монтируется быстро, менее недели. Жилье на участке, где тепло и есть горячая вода, становится удобным для проживания и уютным.

Требования к установке на участке

Газгольдер – опасный объект. Но он не более опасен, чем многие другие системы отопления. В конструкции есть защитный клапан, который не позволит заправить емкость выше безопасной нормы и предотвратит опасность разрыва; стоят предохранители – в случае чего они сбросят давление. Можно поставить датчик, который перекроет газ, если произойдет утечка.

Установка оборудования контролируется целым рядом нормативных документов, в том числе СП 42-103-2003 (он регламентирует монтаж газопроводов из полиэтиленовых труб). По всем правилам, резервуар должен отстоять:

• на 10 метров от жилого дома;
• на 2 метра до фундаментов других построек;
• на полторы высоты опоры до местных линий электропередач.

То место, где закопан газгольдер, нельзя бетонировать, засаживать растениями и мостить плиткой. Стенки котлована должны быть пологими, 2 метра шириной и как минимум 1,9 метра в глубину. Длина котлована зависит от объема емкости:

• 5 метров для газгольдера объемом 4850 литров;
• 7 метров для газгольдера объемом 6400 литров;
• 10 метров для газгольдера объемом 9200 литров.

Арматура резервуара должна быть всегда выше уровня земли, а к горловине должен быть свободный доступ для дозаправки.

Важно, чтобы шильдик, табличка, на которой обозначен заводской номер и основная информация о газгольдере можно было свободно прочитать в любое время года в течение всего срока эксплуатации оборудования.

Недостатки автономной газификации

Такой план не может быть выполнен, если размеры территории не превышают шести соток, а расстояние от цистерны до жилого строения менее десяти метров. Края врытого бака находятся от фундаментов здания на два метра.

Газохранилище требует повышенного внимания к своему техническому состоянию. Проводятся регулярные проверки, чтобы исключить появление утечек и других неприятных явлений. Например, неисправностей, возникающих из-за попадания в редуктор конденсата. Не менее важно следить за остатком пропан-бутана – это необходимо, чтобы все внезапно не отключилось. На самом деле, выбрав ответственного поставщика для заправки и обслуживания, эти недостатки потеряют свою значимость.

Выгода или разорение

Насколько выгоден газгольдер, окупается ли он и когда есть смысл его ставить на дачу или загородный дом, а когда нет? Этот вопрос на FORUMHOUSE обсуждается много лет. Универсального ответа здесь нет, каждый случай индивидуален, все зависит от размера и качества утепления дома, климата региона, цен на другие виды топлива.

Но вот вещи, до которых удалось договориться:

• Газгольдерное отопление будет выгоднее, если заправлять емкость раз в году, в мае. Стоимость топлива в мае на 20% ниже, чем в октябре. Но для этого резервуар должен иметь достаточно большой объем.
• Газгольдерное отопление точно дешевле дизельного, а в ряде регионов нашей страны по окупаемости стоит на втором месте после природного газа;

Westpoint Участник FORUMHOUSE

Бочки объемом 4850 на дом 130 кв.м. должно хватить при разовой заправке на год. Это половина того, что я трачу на пеллеты сейчас.

• Если площадь дома больше 100 квадратных метров, система автономного газового отопления на основе газгольдера уже может быть целесообразной. Если нужно просто отопить маленькую дачу, правильнее будет остановиться на электричестве.

spbplumbing Участник FORUMHOUSE

Все зависит от капитальных вложений, но газгольдер выйдет дешевле, чем дизельный котел с обвязкой, дымоходом, емкостью, монтажом.

ХрюнчаМодератор FORUMHOUSE

Лично я не жалею нисколько [что закопал газгольдер]. Опыт владения 8 лет.

Даже те люди, которые вслух сожалеют о том, что установили газгольдеры, не хотят их продавать.

Вот несколько отзывов о том, во сколько обошлось отопление дома СУГ пользователям нашего портала в прошлом 2021 году.

MblУчастник FORUMHOUSE, Москва.

Общая площадь 150 квадратных метров + баня 70. Из них постоянно топлю до + 21 градуса 60-70 м, в бане всю неделю поддерживаю +5, на выходных +21. Расход в год при таком режиме 40000-45000 руб. В литрах где-то 2500. У меня бочка объемом 4850 л.

Участник нашего портала с ником ИльяКу четыре года эксплуатирует газгольдер на 6400 л. Площадь его дома 10 квадратных метров, и такой большой резервуар он выбрал, планируя впоследствии подключить к нему и дом родственников. Оба дома постоянного проживания, без теплого пола, с радиаторами.

ИльяКуУчастник FORUMHOUSE

Пока был один дом 160 м2, ГГ хватало на круглый год и с огромным запасом, запас позволял выбирать, когда выгоднее заправляться (минимальная цена май-июнь, максимальная октябрь-декабрь).

После подключения второго дома домом площадью 140 м2 приходится заправляться дважды в год, суммарно на два дома в 2021 году вышло в 119 000 руб, в прошлом 129 000.

Участники FORUMHOUSE, которые живут недалеко друг от друга, находят на форуме компаньонов для совместной заправки. Судя по отзывам, это позволяет экономить от 50 копеек до рубля за каждый литр – заправщикам гораздо выгоднее возить полные баки.

Но это о расходе топлива; многих людей пугают скорее затраты на установку оборудования. Они действительно немалые, но – и на это можно посмотреть с разных сторон.

ChaleУчастник FORUMHOUSE

Поверьте, по сравнению со стоимостью дома с кое-какой мебелью и техникой 350 тысяч за всё вместе с первой заправкой покажется небольшойсуммой.

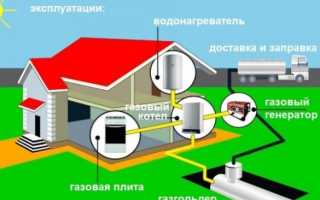

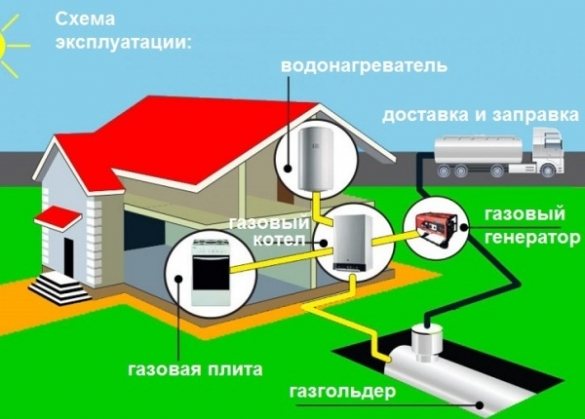

Составляющие звенья автономной газификации: основные элементы

• Герметичная емкость из прочной стали, в которой под высоким давлением хранится сжиженный пропан-бутан. Чем глубже котлован, тем прочнее сооружается конструкция.
• Плита из железобетона, которая должна быть стабильной. Единственным исключением может быть смещение при движении грунта.
• Катодно-анодная защита – ингибитор окислительной реакции, замедляющий коррозию.
• Испаритель бутана, необходимый в качестве сборника остатков, накапливаемых в нижней точке и перекрывающих топливную систему.
• Газопроводы, подземная часть которых может быть полиэтиленовой. Они прокладываются ниже уровня промерзания под небольшим уклоном.
• Цокольный ввод – конструкция из стальной трубы, крана и сильфонного компенсатора.
• Регулирующая и запорная арматура – сбросные и предохранительные клапаны, краны, регулятор давления.
• Измерительные приборы – датчики и устройства измерения давления, уровня накопления, температуры.
• Газовые приборы – плита, котел, бойлер.

Иногда предусматривается люк, через который мастер может проникнуть внутрь и провести осмотр. Цокольный модуль может быть оборудован дополнительным клапаном, перекрывающим подачу топлива, если появилась утечка.

Как выбрать объем газгольдера

Современная промышленность выпускает разные виды газгольдеров. Они различаются по объему, конструкции, типу залегания, материалу и толщине стенки, цене, производителю. Чтобы выбрать подходящий, нужно учесть много разных моментов.

Первый критерий выбора газгольдера – объем. Сейчас предлагаются газгольдеры объемом от 900 до 10 000 литров, но лучше купить достаточно вместительный, чтобы заправляться приходилось не чаще раза в год – это наиболее выгодная тактика.

MblУчастник FORUMHOUSE

Обычно емкости 4850 хватает на дом площадью 190 квадратных метров.

Точно высчитать объем сложно, производители рекомендуют считать расход топлива по формуле 22–25 литров объема газа на каждый метр площади дома. Можно доверять этим компаниям, но лучше перестраховаться.

ХрюнчаМодератор FORUMHOUSE

Меньше 4,8 куб. м. не берите! Здесь тот же принцип как в автомобиле: не надо ждать до дна бака, лучше заправляться заранее.

Большинство производителей настоятельно рекомендуют придерживаться следующих параметров заполнения:

• не ниже 5% (меньше топлива в емкости быть не должно)
• не выше 85% (больше емкость не заполняют).

Эти показатели позволяют поддерживать в газгольдере рабочее давление, с которым его эксплуатация будет безопасной.

На что нужно обращать внимание при выборе газгольдера

В настоящий момент многие владельцев частных загородных коттеджей делают выбор в пользу автономной системы подачи газа. Основным звеном такой системы заслуженно считается газгольдер. Рассмотрим, на что следует обратить особое внимание при выборе газового хранилища.

Основные критерии выбора

При выборе резервуара особое внимание следует уделить следующим факторам:

• мощности отопительного котла;
• длительности отопительного сезона;
• расходу газа;
• наличию и размерам свободной площади;
• возможности круглогодичной эксплуатации без дополнительных затрат.

В настоящий момент, на рынке представлен широкий спектр газгольдеров различной конструкции. В зависимости от их технических характеристик и способа установки, некоторые модели газовых хранилищ можно эксплуатировать без дополнительного подогрева даже в холодное время года.

Согласно заявлениям производителей, такие цистерны могут эффективно работать при температуре окружающей среды от -50 до +500С.Что касается длительности эксплуатации, большинство производителей гарантирует срок службы резервуара не менее 35 лет.

Какой конструкции отдать предпочтение

С учетом приведенных выше критериев выбора газовых хранилищ, оптимальным вариантом будет цистерна, у которой высота горловины несколько увеличена. Такое конструктивное решение дает возможность установить емкость на глубину превышающую глубину промерзания грунта в зимний период. Такая установка позволит значительно сократить эксплуатационные расходы. В частности, отпадает необходимость в оплате электроэнергии, необходимой для подогрева газовой смеси в холодное время года.

Что касается типа газгольдера, лучше всего использовать горизонтальную подземную модель. Такой газгольдер даже в холодное время года обеспечит автономную систему подачи газа необходимым давлением. Большая площадь испарения обеспечивает достижение оптимальных параметров производительности даже в холодное время года.

Вертикальный или горизонтальный

Газгольдеры, которые устанавливают вертикально, больше интересуют владельцев маленьких участков: так можно соблюсти все требования к размещению и сэкономить драгоценную площадь. Это самое главное преимущество вертикальных газгольдеров, и по этой причине они так популярны в европейских странах.

В нашей стране больших территорий и высоких УГВ более распространен горизонтальный вариант.

Андрей2 Участник FORUMHOUSE

Горизонтальный закапывать дешевле, а если УГВ высоко, то вертикальный сложнее крепить.

Про то, что «у вертикальных газгольдеров маленькое зеркало испарения, и при большом разборе может быть недостаток газовой фракции» – на портале довольно много владельцев вертикальных емкостей, которые от маленького зеркала испарения не почувствовали вообще никаких неудобств.

После завершения работ нормативы не отменяются

Если на момент монтажа газгольдера условия установки соответствовали нормам — нельзя нарушать их в дальнейшем:

• строить рядом погреб;
• возводить над газгольдером беседку;
• бетонировать площадку над емкостью;
• укладывать плитку для парковки;
• сажать близко деревья;
• устраивать зону барбекю.

Оформите место установки газгольдера газоном и цветами. Арматуру можно закрыть декоративным ковером. Так вы сохраните доступ к емкости: возможность провести обслуживание и при необходимости быстро демонтировать оборудование.

Наземный или подземный

По типу залегания резервуары делят на наземные и подземные. В большинстве случаев российские домовладельцы выбирают подземные. Это суровая необходимость. Как работает газгольдер: при плюсовой температуре сжиженное топливо в нем испаряется и переходит в газообразное, вентиль открывается, газ по газопроводу течет в дом, к котлу. Под землей вокруг стенок емкости всегда положительные температуры – вот главное преимущество подземного газгольдера. А наземному может понадобится установка специальных испарителей.

CrimsonУчастник FORUMHOUSE

Большие газгольдеры потому и закапывают, чтобы не замерзали. И желательно — с высокой горловиной, чтобы сам газ был поглубже — там теплее.

Но некоторые владельцы газгольдеров считают, что в дополнительном обогреве редуктора нуждаются все емкости, независимо от типа залегания.

StanspbУчастник FORUMHOUSE

Зимой она может промерзнуть до очень низких температур, треснуть и перестанет регулировать подачу газа. Так что обогревать редуктор считаю необходимым.

Есть еще один тип газгольдера – мобильный или передвижной.

Обычно это газгольдер на дачу – баллон емкостью около 700 литров на автомобильном прицепе, который можно возить на заправку. Мини газгольдеры вполне справляются со своими задачами.

MosKvachУчастник FORUMHOUSE

Мобильный ставится на основание или работает прямо с прицепа. Причем есть и зимние комплекты от обмерзания в морозы.

Баллоны

Автономной газификацией может быть также баллоны – их размещают в независимом помещении, которое может быть как обособлено от дома, так и примыкать к нему. Важно, чтобы в него был отдельный вход. Не советуют заносить баллоны в дом – это опасно! Внутри комната должна быть обита устойчивыми к огню материалами. Также здесь обустраивается принудительная вентиляция. Нагревать и отапливать это помещение нельзя, также как и использовать здесь открытый огонь. Иногда баллоны хранят в металлическом контейнере снаружи дома. Это используется хозяевами небольших летних дач, проживание на которых связано с минимальными потребностями в топливном ресурсе.

Если помещение под баллоны не готово, их располагают вдоль стены. Затем остается проложить трубы отсюда к приборам, которым нужен СУГ, собрать систему манометров и редукторов. Далее требуется подключить баллоны к магистрали, провести тестирование и оформить документы, разрешающие использование. Этот проект возможен только в теплом климате, так как при условии низкой температуры состояние бутана будет нельзя. А его подогрев увеличит общие расходы на обогревание жилища.

Материал и толщина стенок

Бытовые газгольдеры делают из стали, а ее марка и толщина зависит от производителя. Отечественные производители обычно используют низколегированную сталь 09Г2С и 17Г1С и наносят на емкости слой битума. Эксперты всегда рекомендуют проверять слой битумного покрытия газгольдера, чтобы на них не было никаких повреждений.

По ГОСТ 14249-89, на расчетное давление 1,8 Мпа, расчетная толщина стенки должна быть минимум 6-6,13 мм (для сосудов на днищах 1200-1250 мм.) И большинство отечественных производителей придерживаются этой нормы. Толщина стенок газгольдеров зарубежного производства составляет 4,5 -5,7 мм.

SLИнженер, пользователь FORUMHOUSE

Брать надо газгольдеры отечественного производства с толщиной стенки 8мм.

Но зарубежные газгольдеры сделаны из стали, качество которой выше.

RavenУчастник FORUMHOUSE, металловед

В Европе другой подход — хорошая сталь, которую толстой не имеет смысла делать, профессиональное покрытие наносится без воздуха и растворителей при высокой температуре.

Пользователи нашего портала покупали разные газгольдеры, есть те, кто не нарадуются на отечественные «из толстой стали», есть те, кто доволен «буржуйскими». Здесь выбор нужно делать, как при любой другой ответственной покупке – а газгольдер покупается на 20-40 лет – изучать форум, читать отзывы, спрашивать совета.

ХрюнчаМодератор FORUMHOUSE

Лично я после 3 лет изучения остановился на бочке импортного производства, она сделана из хорошей стали, да ещё и эпоксидкой покрыта.

Еще один момент – высокая горловина газгольдера, насколько она нужна? Эта конструктивная особенность делает газгольдер дороже на несколько десятков тысяч рублей.

BlehmanУчастник FORUMHOUSE

Высокая горловина кроме защиты от высокого УГВ позволяет обслуживать, а в далекой перспективе обследовать состояние газгольдера без его выкапывания, заглубить тело газгольдера на более комфортную для испарения СУГ глубину.

На практике эта разница в 30-50 см дает не так много, а обследовать состояние газгольдера можно и без нее. Здесь люди платят, скорее, за собственное спокойствие и уверенность в безопасности газового оборудования.

BaracudaMyNikУчастник FORUMHOUSE

Высокая горловина это моё спокойствие, плюс, как говорят, двойная сварка. Буду однозначно брать с высокой.

Устройство горловин

На сегодняшний день предлагается три стандарта. Выбор зависит от особенностей грунта, в который будет установлена емкость.

• Евростандарт . Низкая горловина и мультиклапан (все клапаны на одном патрубке). Для песчаных грунтов с низкими грунтовыми водами и малой глубиной промерзания. Преимущества: стоит недорого. Недостатки: не предназначен для глинистых и насыщенных грунтов.
• Российский стандарт . Высокая горловина. Для глинистых и обводненных грунтов с большой глубиной промерзания. Преимущества: нет риска затопления. Недостатки: стоит дороже, плюс большие затраты при монтаже.
• Евростандарт+ . Низкая горловина и высокие патрубки. Преимущества: те же, что и у российского ГОСТа. Недостатки: не подходит для подвижных и пучинистых грунтов, есть риск повреждения патрубков

Автономные системы газового отопления: почему их выбирают?

• Стоимость природного газа невысока. С точки зрения бюджета это очень приятное обстоятельство.
• благодаря современному газовому оборудованию хозяева частных домов могут в автоматическом режиме оптимально расходовать этот вид топлива и создавать комфортный микроклимат.
• по сравнению с иными источниками энергии, СУГ является безопасным;
• К причинам предпочтения таких систем относится дальнее расстояние от центрального газоканала. В этот же пункт можно включить ошибки при строительстве дома, из-за которых подключить магистральный газ невозможно по причине нарушения норм безопасности.
• Эксплуатация независимого газоснабжения дома намного проще, чем использования других альтернативных систем.

Благодаря автономности, для загородного коттеджа или дачного домика не обязательно выбирать людные места с проведенным центральным газоснабжением – можно жить вдали от городской суеты в общении с природой.
