Бетономешалка из стиральной машины — как сделать своими руками

1. бак стиральной машины должен быть цилиндрической формы;
2. для самодельной бетономешалки нужна стиральная машина предыдущего поколения, то есть активаторная, в которой предусмотрена загрузка сверху бака;
3. мотор должен быть в хорошем состоянии.

Если финансовых ограничений не предвидится, готовый раствор можно приобрести. Однако итоговые объемы могут отличаться от запланированных, а бетонный раствор без перемешивания обладает свойством «схватываться». Безусловно, самым простым представляется замешивание бетона на любой ровной площадке лопатой совкового типа. Однако в одиночку таким способом можно приготовить не очень много жидкой цементной смеси, качество готового продукта не всегда отвечает требованиям, а затраты времени несопоставимы с трудовыми вложениями. Оптимизации процесса служат механизированные устройства – бетономешалки. Поскольку цена покупного смесителя для бетона не всегда радует глаз, добротный аппарат вполне возможно собрать своими руками. Проще всего это делается с помощью старенькой машины для стирки белья. В качестве кожуха самодельной бетономешалки пригодится подходящего размера стальная бочка или вся стиральная машина. При этом должно быть соблюдено несколько условий:

1. бак стиральной машины должен быть цилиндрической формы;
2. для самодельной бетономешалки нужна стиральная машина предыдущего поколения, то есть активаторная, в которой предусмотрена загрузка сверху бака;
3. мотор должен быть в хорошем состоянии.

Полностью сделанная своими руками бетономешалка уже дает мастеру некоторый повод гордиться собой.

Почему бетономешалку делают из стиральной машины?

С точки зрения целесообразности, рабочая емкость самодельной бетономешалки в форме цилиндра наиболее удобна для перемешивания и выгрузки готового бетона: в уголках бака не остается неиспользованного раствора, который со временем нарастает, уменьшая внутреннее пространство.Чтобы бетонная масса не выливалась из бака в процессе перемешивания, достаточно одной заглушки на сливном отверстии, что практически выполнимо только с использованием корпуса простой стиральной машины при изготовлении бетономешалки кустарным способом.Мотор относится к наиболее уязвимым частям бетономешалки, так как циклы замешивания достаточно длительны. Старые стиральные машины оснащены достаточно мощным мотором, который не перегреется при первом же использовании. Кроме того, если использовать всю стиральную машину как бетономешалку, электрические части двигателя останутся защищенными от попадания случайных частиц и не возникнет необходимости в налаживании дополнительной защиты.

Как видите, изготовить бетономешалку собственноручно не так уж и сложно. Этим вы сэкономите деньги на покупку необходимой в хозяйстве вещи. Главное – чтобы под рукой был необходимый минимум стройматериалов, инструментарий. При должном уходе бетономешалка из стиральной машины сослужит вам отличную службу, поверьте, такими бетономешалками пользоваться вы будете действительно долго. Приниматься за работу лучше с помощником – лишние руки никогда не помешают!

Как изготовить бетономешалку своими руками в домашних условиях

Для изготовления бетономешалки своими руками можно воспользоваться отработавшими свой срок агрегатами. Это может быть стиральная машина или аппарат, в состав которого входят нужные для самодельного устройства элементы. Применение можно найти для обыкновенной бочки. Для работы в домашних условиях нет смысла сооружать крупногабаритную конструкцию. Достаточно агрегата средних размеров.

Преимущества и недостатки конструкции

В домашних условиях, особенно на дачных участках, всегда проводятся работы, связанные с замешиванием раствора. Изготовление самодельного устройства для замеса бетона имеет свои преимущества:

• самодельный бетоносмеситель обходится дешево;
• размер устройства изготавливается любых параметров;
• бетономешалка легче в ремонте, поскольку сделана своими руками.

Кроме положительных сторон имеются и недостатки. К ним относятся:

• большие временные затраты по изготовлению;
• необходимы навыки по умению обращаться с железом;
• чтобы сделать ручную бетономешалку, требуется чертеж. Нужно иметь понятие о проектировании.

Самодельная ручная бетономешалка

Не составит большого труда сделать ручную бетономешалку своими руками из бочки. Чертеж готовится на предварительном этапе. Затем понадобятся материалы:

• бочка объемом 100 или 200 л, которая выполняет роль груши;
• уголок для станины;
• 2 штуки подшипников;
• стальная труба;

Подобрав такие материалы, можно изготовить простой бетоносмеситель без электрического привода.Технология самоделки следующая:

1. В середине бочки вырезается прямоугольное отверстие под крышку. С внутренней стороны привариваются уголки и прокладывается резина для герметичности.
2. Навариваются мощные петли и устанавливается крышка.
3. Из листового металла толщиной 2- 3 мм с внутренней стороны бочки навариваются лопасти для перемешивания раствора.
4. По центру устанавливаются ступицы с подшипниками и вставляется ось.
5. Конструкция крепится на металлическом основании.
6. Сбоку прикручивается ручка для вращения. Если их установить с 2 боков, то можно работать вдвоем одновременно.

Самодельную бетономешалку из бочки снаружи можно покрасить. Делать это изнутри бессмысленно. Бетон обдерет всю краску.

Устройство с двигателем и редуктором

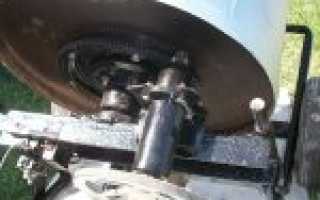

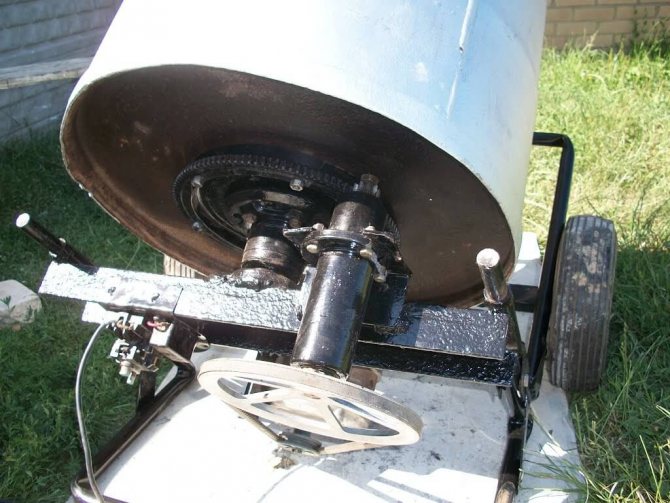

Конструкция самодельной бетономешалки с двигателем от стиральной машины состоит из 3 узлов: двигателя, емкости и основы.В качестве емкости используются бидоны из-под молока. Если же планируется больший размер бетономешалки, то применяется бак стиральной машины. Для изготовления бетоносмесителя принудительного действия устанавливается двигатель, который берется из той же стиральной машины.Перед началом сборки бетономешалки своими руками из стиральной машины, нужно подготовить следующие материалы:

• емкость. Для этой цели используется барабан стиральной машины;
• двигатель из того же стирального агрегата;
• уголок из металла 50×50 мм. Он нужен для будущего основания устройства;
• 2 колеса от тачки. Они должны выдержать большой вес оборудования;
• металлический стержень для колес из закаленной стали в качестве оси;
• полоски металла шириной 50 мм и толщиной 4 мм;
• труба диаметром 30 мм.

Подготовка основания изделия

Самодельная бетономешалка из стиральной машины должна устанавливаться на прочное основание. Это влияет не только на процесс работы, но и увеличивает срок эксплуатации аппарата.Порядок работы следующий:

1. В качестве основания для 2 треугольников от уголка отрезается 2 отрезка по 60 мм.
2. Для бедер треугольников отрезается еще 4 отрезка по 80 мм.
3. Устанавливаются оба треугольника напротив друг друга и к их ребрам привариваются отрезки уголка по 50 м. Получается устойчивая конструкция.
4. На 2 вершинах треугольников привариваются гайки с внутренним диаметром 31- 32 мм.
5. Сквозь них просовывается труба диаметром 30 мм. Концы развальцовываются, чтобы она свободно вращалась, но выскочить не могла.
6. Отрезаются 2 отрезка уголка длиной 1,4 м. Укладываются параллельно друг к другу и к ним привариваются 3 ступеньки.
7. Лесенка прикладывается перпендикулярно трубе и приваривается к ней в средней части. Получаются качели.

Основание готово.

Полная сборка конструкции

На лесенку укладывается емкость и приваривается к ней. В баке стиральной машины установлен активатор. Его можно приспособить для работы. Внутри бочки будут вращаться лопасти.Остается закрепить двигатель с редуктором. Для этого в корпусе сверлятся отверстия для болтов. Сверху располагается защитный корпус, который можно приспособить из автомобильной камеры.Теперь подключается конструкция к сети и проверяется ее работоспособность. К преимуществу такого типа агрегата относится простота сливания бетона. Достаточно наклонить лесенку и раствор выльется. Недостатком является то, что под низ емкости нужно подставлять подпорку.Бетономешалка, изготовленная своими руками, намного удобнее, чем покупная. Все элементы конструкции подбираются самостоятельно, следовательно, заменить в случае необходимости их будет легче.Originally posted 2018-03-28 15:26:16.

Хоть вам и придется потратить немного времени и сил, чтобы изготовить бетономешалку своими руками, поверьте, оно того стоит! В первую очередь это поможет сэкономить значительную сумму на покупке, причем не только заводского инструмента, но и готового бетона (а стоит он, как известно, не копейки). Среди других «плюсов» можно выделить следующие:

Преимущества устройства

Устройство, собранное своими руками, имеет ряд преимуществ:

1. При самостоятельном изготовлении тратится меньше средств, чем при покупке.
2. В случае поломки вызов мастера не требуется. Благодаря простоте сборки бетономешалку можно отремонтировать своими руками.
3. Можно изготовить устройство по индивидуальной схеме.
4. Оборудование легко разбирается, что облегчает транспортировку и хранение.

Все необходимое

Для создания самодельных бетономешалок нужно подготовить перечень инструментов и подручных средств. Также имейте ввиду, если вы умеете пользоваться сварочным аппаратом и болгаркой, время на работу потратится на порядок меньше. Итак, вам потребуется в первую очередь старая стиральная машина. Лучше, конечно, с вертикальной загрузкой, но это условие – не обязательное, вполне подойдет машина с горизонтальной. Непременно нужно, чтобы была емкость для активатора. Кроме того, в работе понадобятся:

• болгарка (можно заменить ножовкой по металлу);
• аппарат для сварки с электродами;
• дрель с паяльником;
• швеллер (можно взять металлические уголки) 4.5х4.5 см;
• металлическая полоса;
• колеса (они необязательны, но весьма удобны, позволяют легко перемещать бетономешалки с места на место).

Вернуться к оглавлению

Для сборки такой модели потребуется больше усилий, но и надежность ее, а, главное, производительность, будут значительно выше других самодельных образцов.

Нюансы, о которых необходимо знать

Многие мастера при создании самодельной бетономешалки допускают ряд ошибок. О них лучше узнать заблаговременно, чтобы потом не пришлось переделывать работу.

1. Используйте только качественную емкость. Позаботьтесь о том, чтобы она не была дырявой, ржавой, порченой.
2. Четко придерживайтесь инструкции. Любое отклонение от инструкции повлечет несогласованность действий, что скажется на качестве агрегата.
3. Ни в коем случае не приваривайте рамы из металла к чугуну – это сложная и необоснованная работа.
4. Не перегружайте самодельные бетономешалки. Придерживайтесь выбранного объема, иначе устройство в скором времени придет в негодность.

ЧИТАТЬ ДАЛЕЕ: Коды ошибок стиральных машин Indesit: расшифровка

Как видите, изготовить бетономешалку собственноручно не так уж и сложно. Этим вы сэкономите деньги на покупку необходимой в хозяйстве вещи. Главное – чтобы под рукой был необходимый минимум стройматериалов, инструментарий. При должном уходе бетономешалка из стиральной машины сослужит вам отличную службу, поверьте, такими бетономешалками пользоваться вы будете действительно долго. Приниматься за работу лучше с помощником – лишние руки никогда не помешают!

Изготовление бетономешалки своими руками

Бетономешалка своими руками необходима для проведения строительных работ. Если требуется провести возведение здания, бетона понадобится много. Даже для деревянного здания необходим прочный фундамент из бетона. Ввиду этого, экономить на материале нельзя.Не знаете, как сделать бетономешалку? Есть несколько вариантов. Простой вариант – ручное изделие, работающее за счет силы человека. Сложный вариант – самодельное устройство с применением электродвигателя. Производить ее стоит из подручных средств.Изготовление в домашних условиях предполагает соблюдение нюансов. Изделие должно быть:

• Безопасным. Особенно важно уделить внимание редуктору, работающему от электрического тока.
• Низкая себестоимость, простота производства. Детали, которые вам потребуются для производства, должны быть дешевыми.
• Легкость применения. Механическая бетономешалка практически не отличается от ручного аппарата, а использовать ее намного проще. Заранее определитесь с видом устройства.

Материалы и инструменты

Для бетономешалки из бочки ручного типа понадобятся следующие материалы:

• швеллер;
• карточные петли;
• болгарка;
• 200-литровая бочка;
• корпуса подшипников;
• уголки из металла (50х50 миллиметров);
• сварочный аппарат;
• крепеж;
• фланцы;
• труба.

Как сделать бетономешалку своими руками с электродвигателем? Потребуются дополнительные материалы:

• электродвигатель;
• отрезки труб;
• стержневая арматура;
• уголки.

Бетономешалка из бочки своими руками (видео)

Пошаговая инструкция

1. В торцевых частях бочки выполните отверстия. На них будут крепиться фланцы с валом.
2. Сбоку вырежьте отверстия (24х30 см) – они требуются для закладки компонентов бетона и люка.
3. Открытие люка будет вестись с применением карточных петель.
4. Через торцевые отверстие пропустите вал.
5. На него фиксируют фланцы. Внутри бочки они будут предотвращать разрыв стенок.
6. Гребенка производится из уголков. Она ускоряет процесс приготовления смеси. Длина уголков равняется 760 миллиметров, их устанавливают внутрь бочки. К уголкам фиксируют при помощи сварки штыри.
7. Боковые стойки сваривают из подкосов, швеллера, разрезанного на элементы, и уголков.
8. Элементы сваривают. Стойки размещают вблизи торцов бочки.
9. Для придания бетономешалке устойчивости, опоры стоек вкапывают в землю (глубина должна составлять 30 сантиметров), грунт утрамбовывают.
10. С обеих сторон вала крепят рычаги. Длина рукояток должна обеспечивать вращение барабана обеими руками.

После того как конструкция бетономешалки готова, ее ставят на площадку. Необходимо выбрать место, где будут храниться компоненты бетона. Их закладка идет через люк, затем производится вращение вала.Для обеспечения перемешивания смеси хватит 15 оборотов.

Установка двигателя

Производство бочки с электродвигателем ведется при помощи однофазного мотора. Его скорость вращения должна составлять менее 40 оборотов в минуту.Можно применять двигатели от старых стиральных машин – «Волна», «Чайка». Крутящий момент в них достаточный. Важно помнить, что оптимальная скорость вращения бадьи составляет от 20 до 30 оборотов в минуту. Для этого используются разные редукторы. Проще всего применять приводной ремень и шкив.Разрешено использовать и мотор от мотоцикла, работающего на бензине. Такое устройство удобно использовать, так как от электричества оно не зависит. Снизить скорость вращения поможет цепной редуктор. Двигатель прикрепляют на 4 болта к кронштейну, приваренному к корпусу.

Бесплатные чертежи бетономешалки

Важные нюансы

• Чтобы использовать устройство было удобно, стоит предусмотреть наличие конструкции для опрокидывания (ее выполняют из уголков) и механизм для транспортировки.
• Перед изготовлением стоит принять во внимание индивидуальные особенности и проявить конструкторскую находчивость. Только так получится изделие, пользоваться которым будет удобно.
• Для качественной работы следует обеспечить вращение вала через подшипники. Максимальная доза раствора ограничивается 7 ведрами.

Чертежи: особенности составления

• Составить чертеж для создания бетономешалки несложно. Для изготовления простейшего устройства потребуется ведро, дрель, кронштейн. Но и бетона вы сможете произвести немного. Однако при помощи представленной конструкции получится сделать бетон для садовой дорожки либо заливки пола в комнате. Для выполнения больших объемов требуется соответствующая емкость – от 150 литров. Ее можно сварить из листов металла.

• Следующий этап – конструирование основания. Оно тоже должно быть отражено на чертеже. Основание должно выдерживать вес машины и бетона. Также оно должно отличаться устойчивостью. При выполнении незначительных работ подойдет остов из бруса с сечением более 100 миллиметров. Для больших объемов следует предпочесть раму из металла. Сборка конструкции происходит при помощи сварки.
• Двигатель может быть сделан из мотора от старой стиральной машинки. Для обеспечения требуемой скорости вращения стоит применять редукторы. Они могут быть выполнены из ремней и шкивов.

Даже при производстве простого устройства, необходимы чертежи. По ним работать намного легче.

Принцип действия бетономешалки

Для проведения строительных работ просто необходима бетономешалка.Выполнить ее можно своими руками. Изделие может быть ручного типа или оснащенное электродвигателем. Не стоит забывать о чертежах, с их помощью работа будет выполнена быстро и без погрешностей!

Конструкция самодельной бетономешалки с двигателем не так уж сложна. Состоит она из трех главных элементов: двигателя, который приводит в движение емкость с бетоном, собственно емкости с осью и основы,на которой держится вся конструкция.

Из молочной фляги

Простейшую ручную бетономешалку можно сделать имея обычную металлическую флягу (раньше в таких молоко продавали). Еще нужны будут обрезки труб или другой какой металлолом. Конструкция проста, такая бетономешалка своими руками реализуется за пару часов. Основное — сварить раму. Сборка самой бетономешалки займет от силы пару десятков минут.

Конструкция ручной бетономешалки из молочной фляги

Изготавливаете станину, из круглой трубы выгибаете ручку. В верхней части станины привариваете две водопроводные муфты (например). Их внутренний диаметр чуть больше диаметра трубы, используемой для ручки. Трубу пропускают через флягу, приваривают к корпусу.

Как найти центр тяжести

Чтобы бочка крутилась легко, надо найти центр тяжести. Для этого ее можно положить на какой-нибудь тонкий предмет, и перемещая вперед/назад, найти этот самый центр. Вот через него и надо будет пропустить ручку. Пропустив ручку, ее крепят к стенкам корпуса. Вот тут могут возникнуть сложности: фляги обычно делают из алюминиевого сплава, а ручка может быть из стали.

Соединить из при помощи сварки не удастся. Единственный доступный выход — холодная сварка. Он вполне себе реален. Остальные режимы — с биметаллическими прокладками или аргонно-дугоавя сварка в домашних условиях не реализуются. Еще один выход — на ручку приварить пластины, которые приклепать к бокам фляги.

Чтобы ручка не сильно люфтила и не вывалилась при работе, к ней с обоих сторон от муфты приваривают гайки.

В общем, это все изготовление ручной бетономешалки своими руками. За один замес в 40 литровом бидоне можно получить 2,5-3 ведра раствора. Для использования на даче или на участке возле дома (без стройки) более чем достаточно.

ЧИТАТЬ ДАЛЕЕ: Замена подшипника в стиральной машине Занусси (Zanussi) своими руками

Если бидона нет, можно приспособить бочку (толстостенную). Тогда пропадает проблема со сваркой ручки, но придется придумать систему фиксации крышки. Можно сделать нечто похожее на ту, которая имеется у бидона.

В видео — пример ручной самодельной бетономешалки из молочной фляги. Конструкция немного другая, но не слишком отличается. Есть интересная идея — внутри емкости к трубе приварены рассекатели, которые ускоряют перемешивание.

Технология изготовления ручной бетономешалки

Схема простейшей конструкции бетономешалки из бочки представлена на рисунке.На чертеже основные узлы:

• Поз. 4 – барабан или бочка.
• Поз. 5 – лопасти.
• Поз. 7 – опора.
• Поз. 9 – емкость для раствора.
• Поз. 10 – рукоятка.

Инструкция по сборке конструкции:

• Проверяется плотность соединения дна изделия с боковыми поверхностями. При обнаружении отверстий их следует заварить сварочным аппаратом.
• Усилить дно можно приварив дополнительно металлический лист.

Совет: Очень важно обеспечить герметичность конструкции. Иначе бетон будет заливать участок.

• По центру верха и низа бадьи выполняются два отверстия.
• Через бочку продевается металлическая ось Ø30 мм и тщательно обваривается, чтобы емкость была прочно прикреплена к валу.
• В центре боковой поверхности бадьи, вырезается отверстие размерами 90х30 сантиметров, через которое будут засыпаться составляющие раствора, а после завершения работы, готовая смесь выливается в подставленную тару. Слишком малый люк затруднит засыпку строительных материалов, большой – снизит прочность конструкции.
• Из квадрата изготавливают несколько лопастей и приваривают прочно внутри емкости — одной стороной к оси, другой к стенке бочки. Обычно хватает 5 лопастей, распределенных равномерно по всей длине конструкции.

• Устанавливается крышка. Она крепится на дверных петлях, приваренных к бочке или любым другим способом: поставить защелку, задвижку — или просто сдвигается в любую сторону. Основное назначение элемента при работающей бетономешалке – предотвратить выпадение раствора.

Совет: После сборки бочки, следует проверить ее герметичность. Она должна быть максимальной. Самодельная бетономешалка из 200 литровой бочки , как и из любой другой емкости, хорошо будет работать с жидкими и текучими растворами. Немного хуже – с вязкими материалами.

Далее бочку необходимо установить на опору, высотой примерно 1 метр.

• Сваривается рама. К швеллеру длиной 1 метр приваривается основание длиной 50 см. Изготавливается два таких узла.
• Привариваются втулки с другого конца длинных швеллеров.
• Вставляется во втулки ось, привариваются большой толщины шайбы, которые будут играть роль стопорных колец, что предотвратит перемещение вала при приготовлении бетона.
• Приделывается руль или другой тип ручки для вращения барабана.

Бетономешалка с электроприводом

Для изготовления конструкции с электроприводом, дополнительно необходимо приобрести и установить двигатель небольшой мощности. Для бочки в 200 литров достаточно 1 кВт.

• На ось двигателя устанавливается небольшая звездочка.
• На ось трубы приваривается звездочка большего диаметра, чтобы уменьшить число оборотов конструкции.
• Соединение элементов выполняется цепной передачей.
• По желанию, передача вращения от двигателя к барабану может осуществляться ременной передачей, как на фото выше.

Чтобы более подробно познакомиться, как из бочки сделать бетономешалку, стоит посмотреть видео в этой статье.

Хитрости эксплуатации

Несмотря на то, что самодельная конструкция производит такую же работу, что и заводской вариант, эксплуатируется она немного иначе, для получения максимального комфорта.Вот несколько полезных советов, которые позволят работать с приспособлением, изготовленным самостоятельно, легко и комфортно:

• Периодически узлы, в которых происходит трение сопрягаемых поверхностей, необходимо смазывать солидолом. Это втулки, оси колес, при их наличии. Это облегчит процесс получения раствора и уменьшит истирание поверхностей деталей.
• При желании сделать конструкцию мобильной, колеса можно использовать от строительной тачки или даже стиральной машинки.
• Увеличение угла наклона бадьи, облегчает работу с оборудованием. Наибольший угол наклона может быть 45°. При его увеличении смешивание компонентов будет хуже.

• При необходимости установки привода, двигатель можно использовать из стиральной машины. При этом, передаточное число на звездочках брать 1:8.
• Маховик стиральной машинки можно установить вместо руля.
• Для длительного хранения, бочку лучше смазать отработанным маслом.

Это краткое описание, как делается бетономешалка из бочки — видео урок поможет решить все возникшие вопросы по изготовлению, использованию и хранению изделия, изготовляемого самостоятельно.Любая стройка, как правило, предполагает осуществление ряда работ с использованием цементного раствора. Особенно актуальным бетонирование представляется для собственников загородных домов, находящихся в состоянии «перманентного» ремонта и облагораживания прилегающей территории. Применение бетона в таком случае востребовано повсеместно: и при заливке садовых дорожек, и при устройстве от мостков, и при возведении ограды.

Автомобильный диск прикрепили болтами к днищу (с резиновыми прокладками). Его подбирали так, чтобы образовалась выемка для ременной передачи. К диску предварительно прикрепили ступицу.

Назначение оборудования

Рабочий процесс заключается в том, что аппарат перемешивает раствор, чтобы придать ему нужную консистенцию.

Цемент, вода и песок, к которым могут добавляться и другие наполнители, используемые в производстве бетона, насыпаются в резервуар и перемешиваются. Кроме этого, с помощью бетономешалки можно поддерживать качественное состояние растворной массы в процессе строительных работ. Ведь бетон обладает свойством отстаиваться, что оказывает негативное воздействие на его качество. А работа бетономешалки поможет выдерживать бетон в нужном состоянии, не позволяя воде подниматься вверх, а наполнителям опускаться на дно, превращаясь в набор материалов, выложенных слоями.

Чтобы не тратить деньги, многие изготавливают такие смесители самостоятельно. Рассмотрим, как устроена бетономешалка из стиральной машины своими руками, сконструированная на дачном участке.

Инструкция: самодельная бетономешалка с двигателем от стиральной машины

Есть два вида бетоносмесителей:

1. Механический. Емкость приводится в движение силовым воздействием. Это практически то же, что мешать бетон в обычной емкости. Сколько сил и времени у вас уйдет на работу с ручным приводом? Поэтому лучше остановиться на следующем варианте.
2. Электрический. Бак приводится в движение электрическим двигателем.

Технология изготовления бетономешалки довольно простая. Но прежде чем приступить к работе, задумайтесь, сможете ли вы самостоятельно подключить двигатель? Если ответ положительный, тогда подготовьте все необходимое.

Комплектующие

• Бочка от старой стиральной машины объемом 200 литров (желательно с вертикальной загрузкой). Именно такого объема достаточно для замеса оптимального количества бетона для работы.
• Электродвигатель (мощность 200 Вт).
• Шкив, приводной ремень, выключатель от стиралки.

Благодаря тому, что используется большая часть стиральной машины, дополнительно не нужно тратиться на запчасти.

• Для изготовления основания нужен металлический уголок размером 50х50.
• Колеса. Два колеса можно взять от старой коляски, тачки, телеги.
• В качестве оси понадобится прочный стержень из металла на 4,5 см.
• Редуктор.
• Арматура.
• Полоса из металла.
• Шариковые подшипники.
• Провод.
• Шайбы и болты.

Инструменты

• Болгарка.
• Ножовка по металлу.
• Дрель.
• Паяльник.
• Сварка с электродами.

Почему выгодно делать бетономешалку из старой стиральной машины? Потому что бак машины вполне подходит для замеса раствора, его сливное отверстие можно закрыть. Моторы старых стиралок достаточно прочные и надежные.

Комплексное использование всех элементов защищает двигатель от попадания посторонних предметов при работе. Это избавит вас от необходимости делать защиту.

Пошаговое выполнение работ

Перед тем как приступить к работе, вы можете подготовить чертежи, чтобы облегчить сборку конструкции. Один из чертежей представлен ниже:

Изготовьте каркас (основание)

Это важный момент, поскольку вся конструкция будет опираться на каркас. Основание должно быть прочным и устойчивым.

• От приготовленных уголков 50х50 отрежьте две части по 60 см и четыре по 80 см. Отрезок 60 см служит основанием для опорного треугольника, отрезки 80 см – его ребра. Сложите и сварите треугольники. Поставьте их напротив друг друга.
• Теперь приварите к ребрам треугольников два уголка по 50 см. Получается устойчивая конструкция.
• К вершинам треугольников нужно приварить две гайки. Диаметр их отверстия должен быть больше, чем труба диаметром 30 мм. Затем эту трубу нужно потянуть через отверстия гаек и запрессовать концы. Труба должна свободно вращаться, но не соскакивать с места.
• Изготовьте верхнюю часть. Возьмите два уголка длиной 1,4 м и три по 40 см. Те, что по 1,4 метра, положите друг против друга. Остальные расположите поперек на равном расстоянии, по типу лесенки. Приварите части друг к другу.
• Основания готовой конструкции приварите к подвижной трубе. Располагать ее нужно поперек трубы по центру.

Корпус

К основанию каркаса арматурой прикрепите колеса.

Теперь на очереди бак. Удалите из бака активатор и закройте сливное отверстие. Установите вал или ось подходящего размера на место активатора. Из полосы металла изготовьте самодельные лопасти, которые будут перемешивать бетон. Их можно дополнительно закрутить с помощью плоскогубцев. Приварите лопасти на металлическую полосу и прикрепите к валу.

Чтобы своими руками установить большую бочку, положите ее на лесенку каркаса. Следите, чтобы большая ее часть контактировала с уголком. Приварите бочку к основанию для надежной установки. При этом дно бака должно обращаться к верхушкам треугольников.

Подключение двигателя

Подключается мотор к задней части бака. Для этого на уголках просверлите два отверстия. На корпусе мотора вы также заметите отверстия, приложите их к уголкам и закрепите болтами с гайками.

Чтобы двигатель не сломался из-за непогоды, изготовьте кожух из автомобильной камеры. Предусмотрите отверстия по бокам, чтобы не было перегрева.

Двигатель с осью соединяется через фланец. При этом расстояние между осью и мотором должно составлять 2-3 см.

Осталось подключить мотор к сети напряжения и проверить работу самодельной бетономешалки. Удобство такой конструкции в том, что лесенка наклоняется по типу качели. Поэтому готовый раствор можно с легкость вылить, наклонив бак.

Один из вариантов – использовать старую стиральную машинку

Не поверите, но из нее получается неплохой миксер для бетонного раствора, производительность которого довольно приемлема в домашнем строительстве. Для этого подойдут различные модели машинок, у которых активаторный элемент расположен на дне корпуса.

Но потрудиться все же придется – активатор снимаем, а взамен его устанавливаем новый вал подходящего размера.На резьбовую часть, которая выходит в стиральный бак, на гайки фиксируются скобы в виде П-образных форм, изготовленные из металлических полос, вывернутых в виде лопастей под прямым углом.

Еще один важный элемент – двигатель от стиральной машины. Его вполне можно использовать в качестве мотора для другой емкости.В работе по сборке вам понадобятся:

• старая стиральная машинка с вертикальной загрузкой;
• болгарка;
• сварочный аппарат;
• паяльник и электродрель;
• металлические уголки, можно старые;
• колеса небольших размеров.

Подготовив основание, следует проверить его на прочность и устойчивость. Если нет старого металла, воспользуйтесь деревянными брусами, скрепленными между собой при помощи шипов либо саморезов. Продумайте обустройство поворотной механики, с помощью которой будет легко управлять емкостью для замеса.
