Размеры биметаллических радиаторов отопления: способы расчета количества секций

Размеры биметаллических радиаторов — важная характеристика, влияющая на качество обогрева помещения.

Каких размеров выпускают батареи для отопления?

Имеют ли они стандартные значения или отличны у каждого производителя?

Конструкция и ключевые преимущества

Отличительная особенность биметаллических радиаторов отопления от других аналогов, представленных на рынке, заключается в том, что во внутренней части такого прибора предусмотрено наличие стальных коллекторов и теплопроводных каналов, а наружная часть представляет собой алюминиевый корпус. Благодаря такому конструктивному исполнению, по своим характеристикам биметаллические радиаторы значительно превосходят алюминиевые модели, а также чугунные и стальные:

• Устойчивы к воздействию агрессивных веществ, которые в значительных объемах присутствуют в центральных системах отопления. Это особенно важно для сетей, в которых промывка осуществляется с добавлением 5% раствора ортофосфорной кислоты.
• Долговечны — срок службы биметаллических моделей составляет от 20 до 25 лет, благодаря наличию высокопрочных и износостойких стальных элементов. Для сравнения, стальные радиаторы служат около 15 лет, алюминиевые — не больше 20 при условии, что pH воды не превышает 7-8.
• Стойки к сильным гидравлическим ударам — возможная величина рабочего давления достигает 40 Атм.

Прекрасные технические характеристики биметаллических радиаторов — не единственное преимущество, их отличает и стильный внешний вид. Сочетание эффективности и эстетичности обеспечивает неизменную популярность таких отопительных приборов среди покупателей.

А теперь о недостатках радиаторов из биметалла

Самым существенным минусом этих батарей можно назвать их высокую стоимость. Они гораздо дороже привычных чугунных радиаторов. Однако изделия из биметалла намного аккуратнее смотрятся, хорошо вписываясь в современный интерьер. И по длительности жизни они опережают остальные виды батарей.

Нехорошо и то, что при воздействии и воды, и воздуха одновременно стальные трубы сердечника может начать «съедать» коррозия. А случается это тогда, когда во время ремонта или аварии спускают воду из системы отопления. А еще ржавеют трубы и от антифриза, который частенько наличествует в системах отопления небольших домов. В этом случае от биметаллических секционных батарей надо отказаться – лучше взять либо цельные, либо полностью алюминиевые.

Приемлем и такой вариант – радиаторы с медным сердечником и алюминиевым корпусом. Оксидная пленка на медных трубах достаточно прочная – она спасет их от коррозии. Можно вместо медного сердечника и нержавеющий использовать – тоже вариант неплохой.

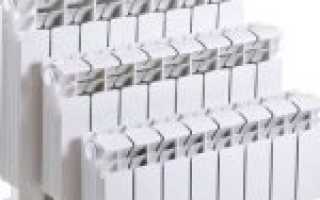

Габариты биметаллических радиаторов: ширина, глубина и высота секций

Рабочие характеристики и размеры биметаллических радиаторов — первое, на что следует обращать внимание при выборе подходящей модели. Начинать нужно с габаритов. Рекомендована установка отопительных приборов в нишах под окнами, в этом случае обеспечивается эффективная защита от холодного воздуха, «проникающего» через щели в рамах с улицы. Прибор должен свободно располагаться в нише и обеспечивать подачу достаточного количества тепла.

Характеристики современных биметаллических радиаторов с точки зрения геометрических параметров:

• Расстояние между вертикальными каналами (межосевое расстояние) в стандартных моделях составляет 200, 350 или 500 мм. Нужно помнить, что межосевое расстояние — размер между входным и выходным патрубком, а не высота устройства. Для определения полных высотных габаритов, следует «прибавить» по 40 мм к каждой стороне. При межосевом расстоянии 200 итоговая высота радиатора составит 280 мм, при расстоянии между вертикальными каналами 350 мм высота устройства — 430 мм и т.д. Все биметаллические приборы имеют стандартизированный высотный ряд, но на практике можно найти устройства с межосевым расстоянием от 200 до 800 мм.
• Стандартная ширина одной секции — 80 мм. Общая ширина прибора определяется методом умножения числа секций на ширину каждой.
• Глубина секций — составляет от 80 до 100 мм.

Тепловая мощность радиаторов с различным межосевым расстоянием

Второй ключевой характеристикой биметаллических радиаторов является тепловая мощность. Используя этот параметр, определяют, сколько секций радиатора необходимо для эффективного обогрева помещения определенной площади. Эта характеристика биметаллического радиатора напрямую зависит от величины межосевого расстояния:

• 500 мм — тепловая мощность составляет от 170 до 200 Вт.
• 350 мм — от 120 до 140 Вт.
• 300 — от 100 до 145 Вт.
• 200 — около 100 Вт.

Точное значение тепловой мощности зависит от модификации прибора, эта характеристика биметаллического радиатора указывается в техническом паспорте на изделие. Оно рассчитывается следующим образом: оценивается количество тепла, отдаваемого радиатором при температуре рабочей среды +70 градусов по Цельсию. Напомним, в России используется следующий норматив: для обогрева помещения площадью 10 кв.м необходима тепловая мощность 1 кВт.

Для определения необходимого числа секций, можно использовать следующую формулу: N=S*100/Q, где:

• N — оптимальное количество секций.
• S — площадь помещения.
• Q — паспортный показатель секции.

Поправочные коэффициенты

Окончательная формула теплопотребления выглядит как произведение нормативного значения тепла — 100 вт/м.кв, на поправочные коэффициенты, учитывающие особенности теплопотребления комнаты:

• К1 учитывает конструкцию остекления. Принимается для спаренных деревянных переплетов 1,27. Окна с двойным стеклопакетом позволяют применять коэффициент 1,0. Значение для стеклопакета с тремя камерами — 0,85;
• К2 учитывает качество утепления стен и принимается для стен в два кирпича за единицу. При худшей степени изоляции принимается коэффициент 1,27. Дополнительная изоляция позволяет применять понижающий коэффициент 0,85;
• К3 отражает отношение площади окон к полу. Если процент остекления поставить в числителе, в знаменателе смотрите коэффициент теплопотребления 50/0,8, 40/0,9, 30/1,0, 20/1,1 и 10/1,2;
• К4 учитывает среднюю температуру наиболее холодной недели года. При -35 градусах это 1,5, при — 25 градусах — 1,3, при — 20 градусах — 1,1, при — 15 градусах — 0,9, а при — 10 градусах — 0,7.
• К5 дает поправку на количество наружных стен. При одной наружной стене в комнате он равен 1,1, а каждая следующая стена увеличивает его на 0,1;
• К6 позволяет учесть влияние теплового режима верхнего помещения. За единицу принимается холодный чердак, отапливаемый — 0,9. Если сверху находится жилой этаж — 0,8;
• К7 выражает зависимость от высоты комнаты. Стандартная — 2,5 м, принимается за единицу. Повышение высоты на пол-метра дает основание увеличить его на 0,05; при трех метрах — 1,05, три с половиной — 1,1, четыре метра — 1,15, четыре с половиной — 1,2.

Емкость секции биметаллического радиатора

К числу основных характеристик биметаллических радиаторов относят емкость секции. Данный параметр напрямую зависит от межосевого расстояния. Для самых распространенных моделей на 500 мм емкость секции составляет 0,3 литра теплоносителя.

В биметаллических отопительных радиаторах теплоноситель циркулирует по стальным сердечникам — H-образным сварным конструкциям, которые состоят из нижнего и верхнего коллектора, соединенных между собой теплопроводом (вертикальной трубкой). У каждого коллектора есть два боковых отверстия с внутренней резьбой, предназначенных для соединения секций с помощью стальных ниппелей. При такой конструкции теплоноситель не вступает в контакт с алюминиевыми деталями, что увеличивает срок службы радиатора. В стальных сердечниках биметаллических устройств используются только круглые трубки, поэтому емкость секций таких устройств меньше, чем у алюминиевых, в которых теплопровод имеет овальное сечение.

Отметим, стальная круглая вставка, вмонтированная внутрь биметаллического радиатора, обеспечивает длительное сохранение тепла. Из-за сравнительно небольшого объема секции происходит снижение тепловой инертности, вследствие чего снижаются затраты на поддержание тепла.

Лучшие модели по соотношению цена/качество

Рассмотрим рейтинг моделей биметаллических радиаторов, которые отличаются высоким качеством по доступной цене.

Royal Thermo BiLiner 500 x6

Данная модель оснащена защитой от гидроударов и химически агрессивных теплоносителей.

Радиаторы выпускаются в белом, сером, черном цвете, что позволяет подобрать оптимальный вариант подходящий под дизайн комнаты.

Сверхстойкая 7-уровневая покраска предотвращает появление сколов, трещин на поверхности. Одно из главных преимуществ модели — гарантия дается на 25 лет.

Конструкция состоит из 6 элементов.

Технические характеристики:

• конструкция — настенная;
• тип — секционный;
• подключение — боковое;
• максимальное рабочее давление — 30 бар;
• высота — 57,4 см;
• ширина — 48 см;
• толщина — 8,7 см;
• вес — 11 кг.

Преимущества

• большой гарантийный срок;
• стильный дизайн;
• возможность выбрать определенный цвет;
• легкий вес;
• хорошая теплоотдача;
• качественное покрытие;
• простота монтажа.

Недостатки

• радиатор качественно прокрашен только с лицевой стороны;
• иногда попадаются модели с бракованной резьбой;
• не всегда качественная сборка.

Допустимая температура рабочей среды и предельное давление в системе

При выборе нужно учитывать характеристики биметаллических радиаторов по предельно допустимой температуре теплоносителя и давлению в системе. Наличие стальных вставок в конструкции таких приборов позволяет им выдерживать:

• Постоянное давление от 16 до 40 Атм (эквивалентно 1,6 — 4,0 МПа). На практике радиаторы способны кратковременно выдерживать и большее давление, которое возникает при испытаниях тепловой сети (примерно в 1,5-2 раза выше стандартного), а также гидравлические удары. В централизованной отопительной системе стандартное рабочее давление не превышает 14 Атм, а в автономной составляет не больше 10 Атм.
• Температуру тепловой среды до 100-110 градусов по Цельсию. Такое значение близко к температуре теплоносителя, который поступает на объект из централизованной сети. По очевидным причинам часть энергии теплоноситель утрачивает к моменту «попадания» в радиатор, поэтому реальные показатели обычно не превышают 90-95 градусов по Цельсию.

Хотите подробнее узнать о характеристиках биметаллических радиаторов, на которые нужно обращать внимание при выборе модели? Тогда свяжитесь с представителем «САНТЕХПРОМ» по телефону. Наш специалист предоставит компетентные рекомендации и поможет определить оптимальные характеристики биметаллического радиатора для вашей квартиры, дома или офиса.

Таблица: сравнение характеристик

МодельРабочее давление, атм / Теплоотдача при ΔТ=70ºС, ВтМаксимальная температура теплоносителя, °СРазмер секции (ВхШхГ), мм / Вес, кгДиаметр резьбы соединения, дюймы

Любую модель из этого списка стоит покупать только у официальных представителей. У батарей сложно определить происхождение, была ли она сделана на заводе-производителе или это китайская подделка. Во втором варианте покупатель в лучшем случае остаётся без гарантии, в худшем – получит счёт на солидную сумму за ремонт потолка затопленных соседей.
