Проектирование газовых котельных: особенности и этапы работ

Установка газовых котлов для автономных систем отопления требует расходов не только на покупку оборудования, но и получение разрешительных документов, прокладку трубопровода от магистрали до источника тепла, обустройство места установки. Чтобы котельная газовая не вызывала нареканий у контролирующих органов, хозяин должен обустроить помещение в соответствии с требованиями нормативных актов. Разберемся, какие именно нормы применяются к котельным для газовых котлов от 60 кВт мощности – именно это оборудование устанавливается в отдельное помещение. Для изделий с выработкой тепла до 60 кВт особых ограничений по месту монтажа нет.

Виды котельных для газового оборудования

Помещение, предназначенное для установки газового котла, обустроенное по правилам эксплуатации, называется котельной.

Различается несколько видов объектов:

1. Пристройка. В этом случае одна стена смежная с жилым домом. Вариант удобен отсутствием открытых участков трубопровода – все коммуникации прокладываются под крышей, не требуется дополнительно утеплять сеть. Для упрощения проверки работы и контроля функциональности оборудования в любое время года вход в котельную оборудуется из дома.
2. Помещение в доме. В частном строении это могут быть теплые сени, подсобка рядом с ванной или в подвале. Встроенная комната увеличивает преимущества пользования – не надо дополнительно утеплять, для контроля работы прибора не придется выходить за пределы жилого объекта.
3. Отдельное помещение. Располагается в отдалении от жилого объекта. Несмотря на обязательность утепления открытых участков, отельные строения выгоднее – не слышно шума при работе котла, повышается уровень безопасности для жильцов. Например, при протечке газа, люди в доме не получат отравляющую дозу.

Важно! Для котлов от 60 кВт обустраивается отдельное помещение, оборудование с мощностью от 150 кВт устанавливается в отдельно стоящем строении.

Принцип работы керамических обогревателей

Подобное обогревательное оборудование работает по принципу принудительной конвекции. Все имеющиеся в устройстве нагревательные элементы обдуваются воздушной массой, за счет чего теплые потоки равномерно распространяются по всей комнате.

Некоторые современные электрообогреватели функционируют от дистанционного пульта, оснащены таймером и рядом других полезных функций. Кроме этого, они способны очищать воздух и ионизировать его.

Инфракрасные приборы способны излучать тепловую энергию только в определенную сторону. Несмотря на это, тепло проникает в комнатную мебель, в напольное покрытие, поэтому можно сказать, что такие обогреватели никогда не работают вхолостую.

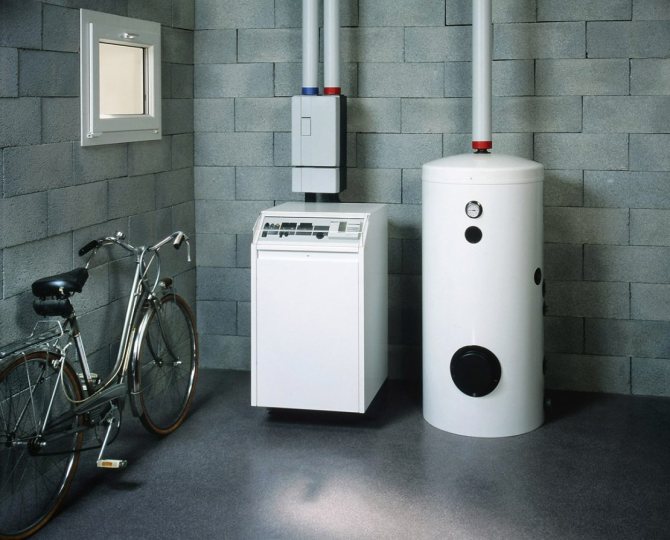

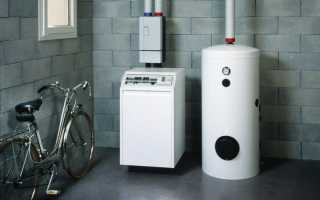

Устройство и принцип работы котельной

Чтобы выполнить нормативные требования, устройство котельной в частном доме на газу должно соответствовать всем параметрам, указанным в СНиП.

На что обратить внимание:

• Для одного агрегата одно помещение. Ставить два котла в 1 комнату нельзя. Допустимо оборудовать бойлер, но только с сохранением расстояния между устройствами минимум в 0,5 м.
• Не хранить в зоне установки горючие материалы, жидкости.
• Напольное покрытие делать из бетонной стяжки, асбестовых листов, керамогранитной, кафельной плитки.
• Обшивка стен только негорючими материалами, как и для полов. Если отделка штукатуркой, то с противопожарными компонентами.
• Площадь помещения не менее 4 м2. Обязательно наличие окна площадью в 0,3 м2 на каждые 10 м3 объема, дверной проем шириной от 80 см.
• Установка оборудования на постамент, выстланный негорючим материалом, – это может быть лист металла или асбестовая плита.
• Обеспечить доступ к агрегату со всех сторон.

Важно! Газовый котел требует регулярных проверок силами специалистов из контролирующей организации. Недопуск в помещение мастера грозит хозяину штрафами. Выявленные нарушения условий эксплуатации устраняются в срок до 14 суток.

Принцип работы газовой котельной заключается в поддержании оборудования в рабочем состоянии. В котел подается газ (магистральный или баллонный), при утечке топлива в котельной срабатывает система безопасности – приборы, которые монтируются на конструкцию нагрева, отключают подачу топлива.

На заметку! Суть наличия котельной – обеспечение безопасности пользователей, именно поэтому рекомендуется обустраивать помещение отдельно от жилого дома.

Основные узлы котельной для газового прибора

Помещение должно вмещать в себя основные и вспомогательные узлы сети.

В частности:

Жидкотопливные котлы для отопления на солярке и отработанном масле

• прибор нагрева теплоносителя – сам газовый котел;
• трубопровод подачи энергоносителя (магистрали) или газовый баллон;
• сетевой насос;
• систему безопасности;
• трубопроводы подачи холодной воды и канализации;
• систему вентиляции;
• дымоход с обязательным выходом конца на улицу;
• приборы для контроля, измерения;
• автоматическую сеть управления.

Выпускаются котлы настенного, напольного вида. Для моделей настенного типа мощностью до 60 кВт наличие отдельного помещения не является обязательной нормой, приборы допустимо устанавливать в кухне, ванной комнате или помещении подсобного типа.

Также различается оборудование по числу контуров – одноконтурные модели работают только на прогрев теплоносителя для сети отопления, двухконтурные дополнительно раздают горячую воду для бытовых нужд.

Совет! Котлы с открытой камерой сгорания требуют основного дымохода традиционного типа, моделям с закрытой камерой сгорания хватит коаксиального вида трубы, с выходом на улицу через ближайшую стену.

Система автоматики и дистанционного управления

Для удобства управления комплексом обустраивается автоматизация котельной частного дома.

Монтаж приборов повлечет дополнительные расходы, но дает массу преимуществ:

1. Возможность настройки интенсивности подачи тепла в каждую комнату дома. Например, в спальне режим прогрева будет ниже, чем в гостиной.
2. Поддержание минимального прогрева в период отсутствия людей в доме. Это удобно для сокращения расходов на топливо. Если целый день хозяева на работе, в течение этого времени котел поддержит нагрев в минимальном режиме, чтобы не тратить мощность. При длительном отсутствии система не разморозится, не завоздушится – минимальный уровень прогрева поддержит циркуляцию теплоносителя, что продлит срок эксплуатации всей сети.
3. Умный котел отопления прогреет дом перед приездом хозяев, обеспечит подачу газа без скачков, перекроет поступление топлива при утечке газа или при выходе из строя детали схемы.

На заметку! В продаже представлены системы управления в виде GSM модуля или интернет-шлюза. Оба варианта удобны, помогают запрограммировать модели на нужный режим работы, например, прогреть дом перед приездом.

Оптимальным выбором считается режим управления в соответствии с погодными условиями. Оборудование считывает температуру на улице и в доме, затем выравнивает уровень прогрева комнат до заданного заранее показателя в соответствии с разницей температур. При потеплении на улице прогрев снижается, при похолодании увеличивается.

Совет! Высокая цена системы контроля окупается через 2-5 лет. Установка не отличается сложностью, настройки понятны интуитивно, данные выводятся на дисплей. Общая стоимость зависит от количества функций.

Выводы и полезное видео по теме

Те, кто хоть раз пытался приобрести оборудование для системы отопления, знает, что рынок предоставляет множество вариантов, которые отличаются друг от друга как в тонкостях, так и довольно существенно. Отопительный котел для крышной котельной и его вспомогательные системы – весьма сложное инженерное решение, подбор которого стоит доверить надежным специалистам.

А то, как выглядит крышная котельная изнутри можно увидеть в следующем видеоролике:

Инженеры произведут нужные расчеты, а именно среднюю температуру за зиму, минимальные значения, степень утепления квартир, характеристики стен и окон, частоту и силу ветра и прочие характеристики. Это позволит подобрать наиболее оптимальный котел и прочее оборудование, чтобы в каждой квартире было тепло. Несомненно, это куда более лучшее решение, нежели платить много денег и пользоваться устаревшим централизованным отоплением.

Остались вопросы по теме статьи? Или можете поделиться полезной информацией об установке крышных котельных с нашими читателями? Оставляйте свои комментарии, делитесь опытом, задавайте вопросы – блок для связи расположен под статьей.

Правила расчета мощности котельной

Стандартная формула расчета мощности агрегата – на 10 м2 площади надо 1 кВт тепловой энергии. При плохом утеплении строения, наличии 2-3 этажей, обитаемого чердака и подвала, на фоне суровых зим или панорамного остекления итоговый показатель увеличивается на 35-50%.

Совет! Если в систему изначально встроен котел с одним контуром, но требуется прогрев и раздача ГВС, в сеть интегрируется накопительный бак, но только при достаточной мощности агрегата. При количестве жильцов от 4 человек удобнее установить бойлер.

При просчете мощностей котельной учитываются следующие нюансы:

• Для сложных, разветвленных систем тепловой сети подачи теплоносителя на 2-й и выше, в отдаленные флигели устанавливается распределительный коллектор. Устройство поддерживает давление и температуру в каждом контуре. В схему с коллектором встраивается гребенка, гидрострелка, циркуляционный насос.
• Расширительный бак – обязательный элемент сети. В герметичной системе ставится рядом с котлом, в открытой – в самой высокой точке схемы.
• Дымоход. Для котлов с открытой горелкой нужен стандартный, для моделей с закрытой горелкой – коаксиальный (идет в комплекте).

Совет! Коаксиальный дымоход из обычной стали прослужит недолго, выгоднее покупать оборудование с дымоходом из нержавеющей стали, которая стойко переносит коррозию.

Принцип работы конденсационных газовых котлов отопления и как выбрать

Также учитывается зона размещения группы безопасности из предохранительного клапана, манометра, воздухоотводчика. Кран подпитки устанавливается на трубопровод перед котлом, а автоматика – в зоны, рекомендованные производителем.

Для бесперебойной работы сети нужна запорная арматура, фильтры очистки теплоносителя, трубопроводы – все элементы также устанавливаются в котельной.

Совет! В продаже представлены модели, уже оборудованные расширительным баком, циркуляционным насосом и группой безопасности – стоят дороже, покупать выгоднее, чтобы не искать оборудование, подходящее к нагревательному элементу.

Принципиальная схема для котельной закрытого типа

Из-за нагрузок на горячее водоснабжение для больших помещений применяют устройства с суммарным расходом теплоты до 50 м² на 1 Гкал/ч. Такая установка называется котельной с закрытым типом.

Она состоит из 11 элементов:

1. Водогрейного котла.
2. Рециркуляционного насоса.
3. Сетевого поршня.
4. Одноименной линии.
5. Насоса сырой жидкости.
6. Конденсатного.
7. Такого же бака.
8. Подогревателя сырой воды.
9. Деаэратора.
10. Химически очищенного водоснабжения.
11. Охладителя выпара.

Описание рабочего процесса

Для контроля расхода природного газа необходимо определить величину утечки сетевой воды.

Это количество равно 2% от всей жидкости, попадающей на линию.

Закрытая тепловая система работает по следующему принципу. Нагревается вода внутри устройства. С помощью насосов она перемещается по трубам и попадает в батарею. Там ее температура падает. После чего жидкость возвращается по обратной линии в отопительный котел. Тут температура воды снова поднимается, и начинается новый круг движения.

В доме или квартире размещается водогрейный котел, а слева от него деаэратор. Под ними находятся насосы и теплообменник. Вода поступает по сетевой линии от бака к батареям. Для этого применяются насос и магистральный трубопровод. Такая линия движения жидкости направляет горячую воду от котла до радиатора.

Основные требования к помещению котельной и техника безопасности

Если это котельная для многоквартирного дома, то за ее обустройство отвечает обслуживающая компания. В частном доме вся ответственность ложится на хозяина помещения.

Требования такие:

1. Площадь от 4 м2. Высота от 2,5 м, отдельный выход на улицу, ширина дверей от 0,8 м. Одно окно размером в 0,3 м2 на каждые 10 м3 помещения. В окне сделать форточку.
2. Подвести трубопроводы подачи воды, канализации, обустроить заземление.
3. Наладить систему вентиляции – естественную или принудительную с учетом полной замены объема воздуха не менее 6 раз в час.
4. Провести в котельную освещение.

Полы и стены изнутри, дверные полотна обшить негорючими материалами.

Разновидности газовых котельных установок

Различаются типы оборудования по мощности, числу контуров, модулей, габаритам. Определяются технические характеристики в зависимости от области применения и назначения агрегатов. Для частного дома подойдет модель с параметрами производительности до 60 кВт, для сооружений общественного назначения, объектов производства, промышленности и многоэтажных домов требуются агрегаты с высокой мощностью.

На заметку! Чем больше производительность агрегата, тем жестче требования к обустройству котельной. Для моделей со значительными габаритами нужна большая котельная.
