Принцип работы и правила монтажа коллектора отопления

Здесь вы узнаете:

• Принцип работы коллектора
• Положительные и отрицательные стороны коллекторной схемы
• Типы коллекторов в системах отопления
• Устройство подающей и обратной коллекторной гребенки
• Коллекторная система отопления – общие принципы проектирования схем разводки
• Правила установки и подключения
• Правила выбора распределительных коллекторов
• Изготавливаем коллектор распределения

Коллектор представляет собой объемную гребенку.

Он работает так:

• внутрь поступает вода;
• через специальные выходы она разносится по трубам.

Аналогичным образом работает коллектор, собирающий охлажденную воды из нескольких труб в одну и в дальнейшем перенаправляющий ее в общий котел. К такой группе в сборе можно подключить разные отопительные приборы, независимо от их технических параметров.

Размер распределительного коллектора зависит от количества контуров – труб, присоединяющихся к нему. В подавляющем большинстве случаев самое большое количество контуров – 12. Коллектор тогда состоит не из одной гребенки, а из двух – по 6 контуров на каждой. Если необходимо получить большее число контуров или единичную, а не парную гребенку, то некоторые производители занимаются изготовлением коллекторов на заказ.

Разновидности коллекторов по количеству отводов

Коллектор холодного водоснабжения, как и горячего, может подразделяться по числу отводов. Их количество может быть равно пределу от 2 до 6. Изделия имеют два крепления, которые соответствуют диаметру подающей трубы и предназначаются для стыковки. С их помощью осуществляется соединение нескольких блоков в один коллектор без использования дополнительных переходников.

Иногда случается и так, что одного блока вполне достаточно, а вот в качестве альтернативного решения используются специальные пробки для заглушки. Коллекторы могут применяться для отключения некоторых потребителей, при этом остальные не затрагиваются. Это пригодно в тех случаях, когда следует отремонтировать или заменить сантехнику, восстановить поврежденный участок или прочистить канализацию, а также определенную зону трубопровода.

Рекомендации грамотного выбора

Основная сложность заключается не только в самом монтаже коллектора, но и в правильном выборе оборудования.

При выборе модели гребенки следует ориентироваться на такие параметры:

1. Предельно допустимое давление для этой модели. Оно определяет тип материала, из которого может выполнен гидрораспределитель.
2. Пропускная способность узла.
3. Наличие вспомогательных устройств.
4. Количество выходных патрубков гребенки. Оно должно соответствовать количеству контуров охлаждения.
5. Возможность дополнительного присоединения элементов.

Все эксплуатационные параметры указываются в паспорте к изделию.

Для обустройства поэтажных независимых обогревательных контуров, оснащенных автономным управлением, гребенки необходимо монтировать на каждом этаже дома.

При выборе и установке поэтажных распределителей ориентируются на параметры «подсистемы», которую они призваны обслуживать.

Благодаря поэтажному размещению гребенок в случае надобности всегда можно отключать отопление как нескольких отдельных приборов, так и всего этажа

Это значительно упрощает обслуживание отопительной системы и ее ремонт.

Поскольку коллекторный блок – недешевое удовольствие, чтобы обезопасить себя от разочарований при быстром выходе системы из строе при выборе модели стоит ориентироваться на продукцию проверенных производителей.

Смело можно доверять таким производителям, как «GREENoneTEC», «Rehau», «Soletrol», «Oventrop» и «Meibes». В каждой серии ведущих европейских производителей можно подобрать полный комплект необходимого дополнительного оборудования.

Вспомогательные элементы и арматура к коллекторному блоку также должна соответствовать ГОСТу и ТУ.

В качестве дополнительных устройств для подключения коллектора могут понадобиться: 1 — автоматический воздухоотводчик, 2 – переходник, 3 – уголок, 4 – кран, 5 –сгон, 6 – еще уголок, 7 – выводы труб

Каждый из дополнительных элементов конструкции выполняет свою функцию:

• автоматический воздухоотводчик – монтируется, если блок и радиаторы расположены на одном этаже;
• переходник – потребуется при монтаже воздухоотводчика, диаметр которого равен ½ дюйма, при условии что резьба коллектора составляет ¾ дюйма.
• уголок – позволит подсоединить трубы и направить воздухоотводчик вверх.
• кран – необходим для подключения к устройству идущей от котла трубы;
• сгон, оборудованный накидкой гайкой – позволит в случае необходимости перекрыть подачу теплоносителя и, открутив накидную гайку, отсоединить устройство.

Если предполагается подключать от коллектора водяной «теплый пол», дополнительно потребуется установить кран для подпитки.

Для фиксации коллектора к стене потребуются также хомуты, «посаженные» на пластиковые дюбеля. При монтаже конструкции допустимо также применять специальные кронштейны.

Такие конструкции удобны тем, что верхний коллектор в них выдвинут вперед, благодаря чему трубы узла не мешают подводу трубопровода к нижнему коллектору.

Разводка труб водоснабжения своими руками

Всех людей, кто строит дом, или купил старое жилье, интересует вопрос, возможна ли разводка труб водоснабжения своими руками. Чтобы конкретно ВЫ нашли ответ, давайте подробнее раскроем тему, а выводы сделаете уже после прочтения.

Итак, что вы узнаете из статьи:

• Краткое описание схем разводки
• Преимущества каждой из систем разводки
• Элементы водопровода

Разводка труб водоснабжения делается по двум схемам:

• тройниковой или последовательной, когда проводится две магистрали труб, горячей и холодной, а затем от них подводятся трубы к каждому прибору.
• Коллекторной – это когда от коллектора к каждому прибору подходит своя отдельная труба.

Тройниковая схема разводки труб водоснабжения.

Тройниковая схема разводки труб является дешевле и менее трудозатратней, чем коллекторная. Для ее реализации требуется меньше труб. Это иногда является основным из факторов при выборе схемы водопровода. И, несмотря на главный недостаток – потеря давления в каждом из сантехнических приборов, при их одновременном включении, она пользуется большей популярностью, чем коллекторная. На каждую ветку нужно установить отдельный кран, чтобы осуществлять ремонт отдельного прибора, не отключая всю систему от воды.

Коллекторная схема разводки труб водоснабжения .

Коллекторная схема разводки водопровода позволяет равномерно распределить давление в системе при помощи специального прибора — коллектора. Кроме того, все подключения находятся в одном месте, и вы не будете лазить под раковину, чтобы перекрыть воду для замены смесителя. Некоторые модели коллекторов могут иметь регулировочные вентили, что позволяет регулировать давление на каждый из приборов в отдельности.

Разводка труб водоснабжения проходит в несколько этапов. Давайте их рассмотрим на примере коллекторной системы разводки:

• Установка крана или вентиля на стояк холодной и горячей воды. Это нужно сделать обязательно, чтобы иметь возможность перекрыть воду для проведения ремонта водопровода.
• Установка фильтра грубой очистки воды. Такой фильтр очищает воду от грубых примесей и не делает ее полностью пригодной для питья.
• Установка водяных счетчиков на горячую и холодную воду.
• Установка фильтра тонкой очистки – по желанию.
• Установка редуктора давления – в квартире скорей всего не нужно, а вот в частном доме пригодится. Редуктор позволяет снизить давление, если оно слишком велико для ваших сантехнических приборов. Настроенный на максимально допустимое давление, он будет сбрасывать лишнею воду в канализацию при избыточном давлении.
• Установка коллектора. Коллектор может иметь от двух до четырех выходов. Можно скрутить несколько коллекторов, для получения нужного количества выходов. Под любые трубы можно подобрать коллектор, даже под пластиковые. Установка коллектора позволит перекрывать каждый прибор по отдельности, когда к другим подвод воды останется, а так же регулировать напор на каждом выходе.

Как видите, разводка труб водоснабжения своими руками вполне возможна без привлечения специалистов, если конечно у вас есть время, или объем работ маленький. Комментарии по поводу изложенного можно оставить ниже.

Если вам что то не понятно — на странице: задать вопрос по ремонту

Принцип работы

Отопительный узел можно подключать и к классическим радиаторам, и к «теплым полам». Разница будет заключаться лишь в расположении коллектора, а не в принципе работы. Так, в любом случае коллекторная система служит для распределения потоков воды по всем отопительным приборам, и достигается это путем своеобразного строения коллектора и подключения к нему в дальнейшем труб.

Важным ограничением является необходимость в возможности сохранения температуры. Она не должна существенно изменяться, попадая в трубы. Например, для системы «теплый пол» достаточной окажется температура 40-50 градусов, а для радиаторов – 70-80 градусов. Коллектор должен быть рассчитан на температуру не ниже подходящей. При подключении одновременно и к радиатору, и к «теплым полам» должна быть возможность разбавить горячую воду холодной или иным образом снизить температуру внизу, не воздействуя при этом на общий поток.

Виды коллекторных узлов

Прежде чем рассматривать типы гребенок, укажем способы их применения в системах водяного отопления частных домов и квартир:

• распределение и регулирование температуры воды в контурах теплых полов, сокращенно – ТП;
• раздача теплоносителя радиаторам по лучевой (коллекторной) схеме;
• общее распределение тепла в жилом здании большой площади со сложной системой теплоснабжения.

Слева на фото – компланарный коллектор для распределения теплоносителя по ветвям, справа – готовый коллекторный модуль с гидрострелкой

В загородных коттеджах с разветвленным отоплением коллекторная группа включает так называемую гидрострелку (иначе – термогидравлический разделитель). По сути, это вертикальный коллектор на 6 выводов: 2 – от котла, два – на гребенку, один верхний для удаления воздуха, из нижнего сбрасывается вода.

Теперь о видах распределяющих гребенок:

1. Для ограничения температуры воды, регулирования расхода и балансировки контуров теплого пола используются специальные коллекторные блоки, сделанные из латуни, нержавейки или пластика. Размер присоединительного отверстия основной теплотрассы (на торце трубы) – ¾ либо 1 дюйм (DN 20–25), ответвлений – ½ или ¾ соответственно (DN 15–20).
2. В радиаторных лучевых схемах применяются те же гребенки систем напольного обогрева, но с урезанным функционалом. Разницу мы объясним ниже.
3. Для общедомового распределения теплоносителя используются стальные коллекторы больших размеров, диаметр соединения – свыше 1” (DN 25).

Заводские коллекторные группы недешевы. Ради экономии домовладельцы часто пользуются гребенками, спаянными своими руками из полипропилена, или берут дешевые распределители для систем водоснабжения. Дальше мы укажем проблемы, связанные с установкой самодельных и водопроводных коллекторов.

Гребенки для радиаторных и напольных систем – из нержавейки, латуни и пластика

Лучшие производители

Как ни крути, но вот сэкономить на подобном устройстве явно не получится, так как такая экономия может обернуться ещё большими затратами на ремонт и переустановку некачественной коллекторной системы. Поэтому доверять лучше всего проверенным временем и потребительским мнением компаниям, среди которых лидирующие позиции занимают немецкие компании Oventrop и Rehau.

Бренд Oventrop представлен на рынке следующими наиболее продаваемыми моделями распределительных коллекторов, а именно:

1. гребёнкой для напольного отопления, сделанной из инструментальной стали с вмонтированными вентильными дополнениями для регулирования работы системы. Максимальное рабочее давления — 6 бар при температуре в 70 градусов. Цена этой модели, как впрочем, и любой другой зависит от количества контуров. Так, стоимость коллектора, рассчитанного на 2 контура, примерно составляет 3500 руб., на 12 контуров соответственно — 11500 руб.;
2. гребёнкой для напольного отопления, сделанной из инструментальной стали с вмонтированным ротаметром. Максимальное рабочее давление и температура аналогично предыдущей модели. Цена коллектора на 2 контура — 4000 руб., на 12 контуров — 16000 руб.;
3. гребёнкой, изготовленной из нержавеющей стали для отопительных приборов. Допустимое рабочее давление — 10 бар при этом рабочая температура составляет 100 градусов. Стоимость коллектора на 2 контура составляет — 1700 руб., на 12 — 6100 руб.

Наибольшей популярностью пользуются такие модели распределительных коллекторов бренда Rehau:

1. гребёнка для напольных систем отопления HKV, изготовленная из латуни Ms 63. Максимальная рабочая температура составляет 80 градусов, давление — 6 бар. Стоимость коллектора на 2 контура составляет 6700 руб., на 12 соответственно — 18200 руб;
2. гребёнка для напольных систем отопления со встроенными расходомерами HKV-D, сделанная из латуни Ms 63. Рабочее давление и температура идентично предыдущей модели. Цена устройства рассчитанного на 2 контура — 7500 руб., на 12 контуров — 20500 руб.;
3. гребёнка, предназначенная для подключения к системе радиаторного отопления HLV, изготовленная из латуни Ms 63. Рабочее давление и температура совпадают с характеристиками двух предыдущих моделей. Цена коллектора на 2 контура — 4000 руб., на 12 контуров — 9000 руб.

Исходя из всего вышесказанного можно сделать вывод, что безусловно коллекторная система отопления заслуживает должного внимания и все затраты связанные с ней со временем окупятся посредством качественного и рационального обогрева всего жилого пространства. Но чтобы достичь такого эффекта необходимо профессионально и ответственно подойти к выбору и монтажу подобного устройства.

Устройство распределительного коллектора и принцип работы

Основной функцией коллектора является распределение одного значительного потока воды на несколько небольших. Для этого в продаже можно найти устройства, имеющие от 2 до 4 выходов. Для того чтобы организовать значительное количество веток, нужно соединить между собой несколько подобных гребенок.

Для подсоединения коллектора нужно его сцепить непосредственно со стояком системы водоснабжения дома. Для этого с двух сторон устройства имеют специальные резьбовые соединения. Они могут иметь внутреннюю и внешнюю резьбу.

На незанятый конец коллектора, как правило, устанавливает заглушка. Также к этому месту можно подсоединить какой-либо сантехнический прибор. Чаще всего это касается гасителя гидроударов, оснащенного мембранным устройством.

Выходы могут быть организованы следующими способами:

• с использованием вентилей;
• с применением шаровых кранов.

Вентили позволяют не только руководить потоками жидкости. К их функциям можно отнести регулировку напора на конкретном отделении системы водоснабжения.

Бонусы и издержки

Недостатки

Начнем с оборотной стороны медали. Чем плоха коллекторная разводка? Почему мы не видим ее в каждой квартире?

Секрет, в общем-то, прост: она требует больше материалов и работы. Если душ и умывальник стоят рядом — при последовательной схеме для их подключения потребуется пять метров труб, а при коллекторной — восемь. Сами гребенки (запорная арматура на несколько потребителей, смонтированная вместе для удобства установки) тоже стоят недешево.

Кроме того, если замена труб водоснабжения не сопровождается глобальным ремонтом в квартире — между двумя трубами, идущими по стене, и, скажем, шестью есть большая разница.

На водопровод ушло много труб, которые теперь предстоит спрятать под отделкой

Совет: коллекторная разводка чаще применяется все же именно при Большом Ремонте, когда трубы укладываются в стяжку или прячутся под декоративные короба на стенах.

Как мы увидим из дальнейшего, здесь коллекторная схема будет очень кстати.

Достоинства

И вот мы наконец-то добрались до квинтэссенции статьи: до того, сколько полезностей и выгод может принести коллектор в системе отопления или водоснабжения.

• Все сантехнические приборы можно отключить и включить из единого — пожмет плечами житель городской квартиры, в которой расстояние от стояка до дальнего смесителя не превышает двух метров. Друг мой, кроме привычной вам планировки существуют еще мини-гостиницы, гостевые комнаты,офисы и прочая, и прочая. Представьте себе, что вы увидели лужу, выползающую из-под двери гостей. А сами они вместе с ключами от этой двери в отъезде. Ы?
• Возможна легкая и удобная регулировка проходимости труб для каждого прибора в отдельности. Можно прижать дроссель на батарее, которой не нужно теплой весной греть так сильно: затепло-то мы все чаще платим по счетчику! Можно ограничить расход воды в умывальнике, которым пользуются склонные к шалостям дети. Зачем нам лужи на полу и лишняя вылитая вода, за которую опять-таки платим?

Централизованный Пульт Управления — это удобно

• В случае водопровода при правильной коллекторной разводке устраняется «эффект узкого места»: когда кто-то из домашних смыл за собой в туалете, вас в душе не ошпарит кипятком .
• Наконец, главное из достоинств. Где чаще всего текут трубы? Правильно, на соединениях. Любой опытный сантехник подтвердит: современные материалы дают течь в середине трубы только после изощренного и долгого надругательства вроде многократной разморозки или поездок по трубе на тракторе. Гусеничном. Так вот, коллекторная разводка позволяет проложить от коллектора до любого прибора прямую трубу без соединений. А потом ее спрятать под стяжку или гипсокартон, не боясь за последствия.

Металлополимерную трубу без соединений можно спокойно топить в стяжку

Принцип работы и виды солнечных коллекторов

Настала пора сказать несколько слов об устройстве и принципе работы солнечного коллектора. Основным элементом его конструкции является адсорбер, представляющий собой медную пластину с приваренной к ней трубой. Поглощая тепло падающих на нее солнечных лучей, пластина (а вместе с ней и труба) быстро нагревается. Это тепло передается циркулирующему по трубе жидкому теплоносителю, а тот в свою очередь транспортирует его далее по системе.

Способность физического тела поглощать или отражать солнечные лучи зависит, прежде всего, от характера его поверхности. Например, зеркальная поверхность отлично отражает свет и тепло, а вот черная, напротив, поглощает. Именно поэтому на медную пластину адсорбера наносится черное покрытие (простейший вариант – черная краска).

Принцип работы солнечного коллектора

1. Солнечный коллектор.2. Буферный бак.3. Горячая вода.

4. Холодная вода.5. Котроллер.6. Теплообменник.

7. Помпа.8. Горячий поток.9. Холодный поток.

Увеличить количество получаемого от солнца тепла можно и путем правильного подбора стекла, прикрывающего адсорбер. Обычное стекло недостаточно прозрачно. Кроме того, оно бликует, отражая часть падающего на него солнечного света. В гелиоколлекторах, как правило, стараются использовать специальное стекло с пониженным содержанием железа, что повышает его прозрачность. Для снижения доли отраженного поверхностью света на стекло наносят антибликовое покрытие. А чтобы внутрь коллектора не попадали пыль и влага, которые тоже снижают пропускную способность стекла, корпус делают герметичным, а иногда даже заполняют инертным газом.

Несмотря на все эти ухищрения, КПД солнечных коллекторов все же далек от 100%, что связано с несовершенством их конструкции. Часть полученного тепла нагретая пластина адсорбера излучает в окружающую среду, нагревая контактирующий с ней воздух. Чтобы свести к минимуму теплопотери, адсорбер необходимо изолировать. Поиск эффективного способа теплоизоляции адсорбера привел инженеров к созданию нескольких разновидностей солнечных коллекторов, самыми распространенными из которых являются плоские и трубчатые вакуумные.

Плоские солнечные коллекторы

Плоские солнечные коллекторы.

Конструкция плоского солнечного коллектора предельно проста: это металлический короб, покрытый сверху стеклом. Для теплоизоляции дна и стенок корпуса, как правило, используется минеральная вата. Вариант этот далеко не идеален, поскольку не исключен перенос тепла от адсорбера к стеклу посредством воздуха, находящегося внутри короба. При большой разнице температур внутри коллектора и снаружи потери тепла бывают довольно существенными. В результате плоский гелиоколлектор, прекрасно функционирующий весной и летом, зимой становится крайне неэффективным.

Устройство плоского солнечного коллектора

1. Впускной патрубок.2. Защитное стекло.

3. Абсорбционный слой.4. Алюминиевая рама.

5. Медные трубки.6. Теплоизолятор.7. Выпускной патрубок.

Трубчатые вакуумные солнечные коллекторы

Трубчатые вакуумные солнечные коллекторы.

Вакуумный солнечный коллектор представляет собой панель, состоящую из большого количества сравнительно тонких стеклянных трубок. Внутри каждой из них расположен адсорбер. Чтобы исключить перенос тепла газом (воздухом), трубки вакуумированы. Именно благодаря отсутствию газа вблизи адсорберов, вакуумные коллекторы отличаются низкими теплопотерями даже в морозную погоду.

Устройство вакуумного коллектора

1. Теплоизоляция.2. Корпус теплообменника.3. Теплообменник (коллектор)

4. Герметичная пробка.5. Вакуумная трубка.6. Конденсатор.

7. Поглощающая пластина.8. Тепловая трубка с рабочей жидкостью.

Варианты укладки трубопровода

Основные схемы укладки труб при монтаже – зигзагообразная и спиралевидная улитка, последняя обеспечивает более равномерный прогрев и считается лучшей по эффективности. При разводке труб следует выдерживать определенное расстояние между участками, оно зависит от схемы раскладки и толщины стяжки, его типовое значение для обычной толщины цементно-песчаного слоя лежит в диапазоне 150 – 200 мм.

Распределительный коллектор является основным узлом в индивидуальной системе отопления, содержащей два или более контура теплых полов, он выполняет функции раздачи и смешивания теплоносителя для снижения его температуры. При монтаже трубопровод из сшитого или термостойкого полиэтилена размещается под стяжкой в виде зигзага или улитки и подключается к гребенкам при помощи Евроконусов, обеспечивающих быстрое и герметичное соединение.

Модификации распределительных гребенок

Сегодня на рынке оборудования представлено множество разновидностей коллекторов для отопительных систем.

Производители предлагают как связующие звенья самого простого исполнения, конструкция которых не предусматривает наличие вспомогательной арматуры для регулирования оборудования, так и коллекторные блоки с полным комплектом вмонтированных элементов.

Простые в исполнении устройства являют собой латунные модели с дюймовым проходом ответвлений, оснащенных двумя соединительными отверстиями по бокам.

На обратном коллекторе такие устройства имеют заглушки, вместо которых в случае «наращивания» системы всегда можно установить дополнительные приборы.

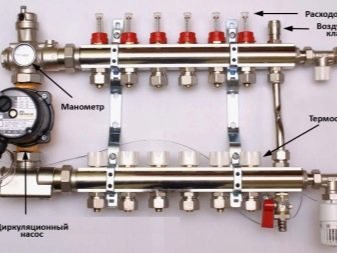

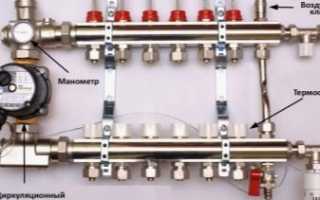

Более сложные в конструктивном решении промежуточные сборные узлы оснащены шаровыми кранами. Под каждый отвод в них предусмотрена установка запорной регулировочной арматуры. Навороченные дорогостоящие модели могут быть оснащены:

• расходомерами, основное предназначение которых – регулировать поток теплоносителя в каждой петле;
• термодатчиками, призванными контролировать температуру каждого отопительного прибора;
• воздуховыпускными клапанами автоматического типа для слива воды;
• электронными клапанами и смесителями, направленными на поддержание запрограммированной температуры.

Количество контуров в зависимости от подсоединяемых потребителей может варьироваться в пределах от 2 до 10 штук.

Если за основу брать материал изготовления, то промежуточные сборные коллекторы бывают:

1. Латунные – отличаются высокими эксплуатационными параметрами при доступной цене.
2. Нержавеющие – стальные конструкции чрезвычайно долговечны. Они могут с легкостью выдерживать большое давление.
3. Полипропиленовые – модели из полимерных материалов, хоть и отличаются невысокой ценой, но по всем характеристикам уступают металлическим «собратьям».

Модели, выполненные из металла, для продления срока службы и повышения эксплуатационных параметров обрабатывают антикоррозионными составами и покрывают теплоизоляцией.

Детали устройства могут быть литого исполнения либо же оснащены цанговыми зажимами, позволяющих осуществлять соединение с металлопластиковыми трубами.

Но специалисты не советуют выбирать гребенки с цанговыми зажимами, поскольку те часто «грешат» подтеканием теплоносителя в местах соединения вентиля. Это возникает вследствие быстрого выхода из строя уплотнителя. И заменить его не всегда представляется возможным.

Сборка заводского коллектора

Рассмотрим для начала на конкретном примере, из чего состоит готовый распределительный узел от производителя.

Таблица 1. Сборка заводского коллектора.

Шаги, фото	Комментарий
Шаг 1 – распаковка деталей узла	Этот коллекторный узел называется готовым только потому, что все необходимые и подобранные по оптимальным параметрам элементы уже скомпонованы. Сам он находится в разобранном состоянии, и все детали ещё придётся собрать воедино.
Шаг 2 – подающая гребёнка	Это подающая гребёнка, каждый выход которой снабжен расходомером (красный приборчик сверху). Посредством него и устанавливается температурный диапазон в контурах. Именно на этой гребёнке, если необходимо, осуществляется перекрытие подачи теплоносителя в контуры.
Шаг 3 – обратная гребёнка	Обратная гребёнка, в отличие от подающей, оснащена термостатическими запорными клапанами нажимного действия. Сверху они накрыты колпачками, на лицевой стороне которых указано направление вращения (плюс и минус), поворачивая которые можно регулировать подачу вручную.
Шаг 4 — сервопривод	Вместо колпачка на клапан можно установить сервопривод, который будет регулировать потоки воды автоматически. Эти в приборы в комплекте не идут, а приобретаются отдельно.
Шаг 5 – комнатный термостат	Нужная температура выставляется на термостате, а он уже подаёт сигнал сервоприводу.
Шаг 6 – шаровые краны	Посредством кранов осуществляется отключение системы отопления.
Шаг 7 – узлы слива	В конце каждого коллектора устанавливаются узлы, через которые можно слить воду из системы или стравить воздух.
Шаг 8 — термометры	Назначения термометра, думаем, объяснять не надо.
Шаг 9 – обвязка гребёнки со стороны входа и выхода теплоносителя	С левой стороны подающей гребёнки находится отверстие, через которое нагретая вода поступает от котла. На него сначала навинчивается тройник с термометром, а потом шаровый кран, через который и будет осуществляться подсоединение к трубопроводу. То же самое делается и на обратке.
Шаг 10 – монтаж узлов слива	Справа на обе гребёнки прикручиваются узлы слива.
Шаг 11 – монтаж кронштейна	В комплекте коллекторного узла есть кронштейн, посредством которого обе гребёнки связываются воедино, а затем и навешиваются на стену.
Шаг 12 – навешивание узла на стену	Узел в сборе крепится к стене, либо устанавливается в специальный шкаф.
Шаг 13 – подсоединение контуров к коллектору	Остаётся только присоединить к коллектору подающий трубопровод и контуры.

Как устроена?

Хотя гидрострелка очень важна в отопительной системе, ее устройство и конструкция достаточно просты. Это фрагмент круглой или квадратной трубы, в котором есть два отверстия со стороны котла и такое же количество отверстий со стороны системы отопления. Чтобы гидравлический разделитель не засорялся, он может быть оборудован фильтрами-сеточками, которые задерживают сор, образованный в теплоносителе. Через определенный период времени сеточки могут забиться и их необходимо будет очищать.

Используя данное приспособление, можно разделить гидравлические системы отопительного агрегата и самой отопительной системы. Причем гидравлический разделитель допускается применять с коллектором на четыре, три, два контура и с одним котлом ветки. Контур отопительной системы и котла получают свой гидравлический режим.

Выбирая гидрострелку, нужно понимать ее принцип работы и преимущества, которыми он обладает:

• обеспечивает хорошую производительность, минимальные потери давления и производительности;
• создает гидравлический баланс и необходимый температурный режим;
• служит защитой от теплового удара;
• экономит энергоноситель;
• понижает гидравлическое сопротивление.

Клапан для отвода воздуха выводит пузырьки кислорода из устройства, тем самым уберегая остальное оборудование от коррозии, продлевая его срок использования и обеспечивая ему стабильную работу. То же касается и фильтров, задерживающих мусор.

Внутри гидравлического разделителя предусмотрено устройство с перфорированными перегородками. Они необходимы для разделения внутреннего пространства пополам для того, чтобы не создавалось лишнее сопротивление.

Реализация проекта

Для того чтобы не стать жертвой приведенной ранее ситуации, нужно подключить коллектор с правильно подобранным диаметром труб. На душ и бачок можно делать трубу из полудюймового изделия. В то же время вход на коллектор должен быть в несколько раз больше.

Но и не стоит усердствовать. Ни к чему ставить увеличенный в два раза вход. Незначительное увеличение входного канала по сравнению с меньшими выходами уже даст положительный результат.

С этими материалами удобно работать. О пользе в использовании пластика не стоит лишний раз повторять.

Получается, что работа может быть и сложной, зато результат стоит того. Коллекторная разводка позволяет экономить средства на покупке тройников. А если устанавливаются металлопластиковые трубы, то тройники для них стоят очень дорого. Но, все же, тут нет особых ограничений. Принимает решение сам хозяин.

Нужно отметить, что самостоятельно выполнить коллекторную разводку сможет каждый хозяин. Вот только перед началом работ необходимо составить схему на бумаге, которую потом можно будет реализовывать на практике. Коллекторная система разводки водопроводных труб требует аккуратности в работе.

Как не сложно догадаться, в системе будет множество соединений труб, переходников, запорной арматуры и других элементов

Потому очень важно уделять особое внимание каждой детали, чтобы потом не пришлось переделывать всю работы, что добавит еще больше хлопот

На сегодняшний день можно купить металлопластиковые трубы, медные трубы, трубы из нержавейки и полипропиленовые трубы в любом строительном или специализированном магазине. Там же имеются всевозможные соединения, переходники, краны.

Вот почему необходимо заранее иметь схему выполнения работ. Она позволит купить необходимое количество строительных материалов для системы.

Преимущества коллекторной схемы разводки труб водоснабжения в квартире

В квартирах чаще всего выполняется простая разводка водопроводных труб. От стояка идет труба. Далее с помощью тройников от нее идут ответвления на сантехнические приборы. При этом мало людей знает о другом типе разводки труб – коллекторном. И зря, ведь такая система обладает рядом преимуществ, о которых нужно поговорить.

Но сначала нужно рассказать о видах разводки, которые существуют в сантехнике сегодня. Первый вид – тройниковая разводка. В такой системе все потребители подсоединены от одной трубы с помощью тройников. Можно перед каждым потребителем устанавливать запорную арматуру на случай аварии.

Коллекторная разводка. Данная система имеет явные преимущества перед тройниковой системой. На входе водопровода в квартиру установлен запорный кран. Отличие заключается в том, что каждый прибор имеет отдельно подведенную трубу. При этом все вентили сконцентрированы в одном месте.

Иногда можно встретить смешанную систему. Это значит, что в ней присутствуют элементы тройниковой разводки и коллекторной. К примеру, на умывальник и ванну может подаваться вода с коллектора (то есть отдельной трубой для каждого потребителя), а унитаз, биде – подсоединяются тройниковой разводкой.

Выбор места установки коллектора отопления

Перед осуществлением подключения коллектора отопления проверяется место установки на отсутствие каких-либо помех. Подобная распределительная система обогрева предполагает поэтажный монтаж трубопроводов. Для каждого этажа организовывается независимый обогревательный контур с автономным управлением. При этом учитываются параметры подсистемы, которую они обслуживают.

Узел устанавливается в отдельной нише чуть выше пола. Место расположения устройства подбирается еще на стадии проектирования дома. Если это не было предусмотрено, тогда коллектор можно разместить в любом месте, спрятав его в шкаф. Главным требованием является оптимальная влажность помещения, где будет располагаться распределительный узел отопления. Подойдет для этой цели кладовка, коридор или гардеробная.

Шкаф под распределительный узел можно изготовить самостоятельно или приобрести в готовом виде у производителя, выпускающего запорную арматуру. Конструкция представлена металлическим ящиком с дверцами. В торцевых стенках изделия выполнены отверстия для прокладки трубопроводов системы.

Если к месту установки коллектора не предъявляются эстетические требования, тогда его можно прикрепить к стене в открытом виде с помощью специальных хомутов.

Шкаф под распределительный узел можно изготовить самостоятельно или приобрести в готовом виде

Этапы монтажа

Вся работа по созданию разводки системы водоснабжения в квартире имеет следующую последовательность:

• Прежде всего, на стояке необходимо установить аварийные краны.
• Дальше монтируют счетчики, а также фильтры для воды.
• Следующий шаг – это установка коллектора, после чего на выходах монтируют шаровые краны.
• Теперь подключаются все сантехнические приборы.
• Последний этап – это проверка всей системы на работоспособность.

Если создаваться разводка водоснабжения будет в новостройке или в обычной квартире, где проходит полная замена всей системы, то сделать все своими руками будет несложно.

Примите к сведению: если вы выполняете разводку труб в достаточно старом здании, прежде всего, нужно проверить, в каком состоянии там находится магистральный стояк, так как может потребоваться первоначально заменить его, в связи с износом.

Лучевая схема и теплый пол

Лучевая схема позволяет совмещать самодельный коллектор для отопления и систему «теплый пол». Но такая конструкция имеет ряд особенностей.

До того, как приступить к работе по ее созданию, необходимо с ними ознакомиться:

• установка коллектора отопления должна производиться при условии, что он будет снабжен регулировочными вентилями и термостатическими клапанами на абсолютно всех контурах;
• при разводке труб для системы теплообеспечения «теплый пол» непременно используют электротепловые приводы и термостатические головки. Благодаря данным устройствам, «теплые полы» смогут быстро реагировать на изменение температурного режима и поддерживать необходимый микроклимат в каждом из помещений;
• вариант для обустройства распределительной системы бывает разным – типовым (выполненным по стандартной схеме) и индивидуальным. Особого внимания заслуживает последний способ. В данном случае котел работает в нормальном режиме без значительных температурных скачков, а топливо расходуется экономно.

Классификация пород-коллекторов нефти и газа

По типам пустотных пространств различаются коллекторы поровые, трещинные, каверновые, порово-трещинные, порово-каверновые, порово-трещинно-каверновые. В природных условиях наиболее распространенными коллекторами нефти и газа являются поровые коллекторы – пески, песчаники, пористые известняки, доломиты. Каверновыми, порово-каверновыми коллекторами являются рифовые известняки (ракушняки, коралловые массивы), выветрелые, выщелоченные кавернозные известняки, дресва, гравелиты, галечники, конгломераты. К трещинным, порово-трещинным коллекторам относятся трещиноватые горные породы всех типов вплоть до гранитов, базальтов, глин и аргиллитов. Залежи нефти в трещиноватых аргиллитах баженовской свиты (верхняя юра) выявлены в Салымском районе Западной Сибири.

Наиболее популярной и часто применяемой в практике геологических работ является классификация пород-коллекторов по пористости и проницаемости, выполненная А.А.Ханиным (Табл.7). Горные породы, практически не проницаемые для нефти, газа и воды называются покрышками (экранами, флюидоупорами). К ним относятся глины, аргиллиты, плотные известняки, мергели, каменная соль, гипс, ангидриды и некоторые другие плотные породы. По ряду показателей различаются покрышки нескольких классов. К покрышкам наиболее высокого класса относятся каменная соль, гипсы, ангидриты и пластичные монтморилонитовые глины. На качество покрышек влияет однородность породы, минералогический состав, отсутствие примесей и трещин. Присутствие в глинах песчаных и алевритовых частиц существенно снижает экранирующие свойства покрышек. По размерам различаются покрышки регионального, зонального и локального рангов. Чем выше однородность и толщина пласта-покрышки, тем лучше его экранирующие качества.

Классификация песчано-алевритовых коллекторских пород по пористости и проницаемости (по А.А.Ханину, 1973)
Класс коллектора	Эффективная пористость, %	Проницае-мость, мкм2
I-очень высокий	Песчаник среднезернистый	>16.5	≥1
Песчаник мелкозернистый	>20.0
Алевролит крупнозернистый	>23.5
Алевролит мелкозернистый	>29.0
II-высокий	Песчаник среднезернистый	15-16.5
Песчаник мелкозернистый	18-19.0	0.5-1.0
Алевролит крупнозернистый	21.5-23.5
Алевролит мелкозернистый	26.5-29.0
III-средний	Песчаник среднезернистый	11-15
Песчаник мелкозернистый	14-18	0.1-0.5
Алевролит крупнозернистый	16.8-21.5
Алевролит мелкозернистый	20.5-26.5
IV-средний	Песчаник среднезернистый	5.8-11
Песчаник мелкозернистый	8-14	0.01-0.1
Алевролит крупнозернистый	10-16.8
Алевролит мелкозернистый	12-20.5
V-низкий	Песчаник среднезернистый	0.5-5.8
Песчаник мелкозернистый	2-8	0.001-0.01
Алевролит крупнозернистый	3.3-10
Алевролит мелкозернистый	3.6-12
VI-очень низкий, непромыш-ленный.	Песчаник среднезернистый	<0.5</td>	<0.001</td>
Песчаник мелкозернистый	<2</td>
Алевролит крупнозернистый	<3.3</td>
Алевролит мелкозернистый	<3.6</td>

Как правильно подобрать гребёнку

Помимо бренда нужно учитывать материал, из которого изготавливаются коллекторы для водопровода:

1. Нержавейка. Характеризуется прочностью, устойчивостью к коррозии, низкой стоимостью.
2. Полиэтилен. Стоит еще меньше, чем сталь, но имеет одно ограничение. Его нельзя использовать для монтажа систем отопления.
3. Полипропилен. Материал всем хорош, и сложность возникает только в том, что соединение предполагает пайку с применением специализированного оборудования.
4. Латунь. Прочный, долговечный, универсальный материал для сборки качественной, надежной сантехнический системы.

Обращать внимание нужно и на систему креплений. Резьбовые соединения предполагают использование стандартного инструмента, который имеется практически в каждом доме

Сложность заключается в необходимости нарезать резьбу на трубы. Пластиковые элементы предполагают пайку. Покупать оборудование для одноразового использования нецелесообразно. Комбинированные методы крепежа предполагают применение и тех и других инструментов.

Устройство коллекторной системы

Основой схемы коллекторного отопления и главным рабочим органом является распределительный узел, именуемый в простонародье гребенкой системы.

Это особый вид сантехнической арматуры, который призван распределять теплоноситель по независимым кольцам и магистралям.

В состав коллекторной группы входит также: расширительный бак, циркуляционный насос и приборы группы безопасности.

Коллекторный узел для отопительной системы двухтрубного типа состоит из двух составляющих частей:

• Входной – он подключается к нагревательному агрегату через подающую трубу, принимает на себя и распределяет разогретый до необходимой температуры теплоноситель по контуру.
• Выходной – он подключен к обратным патрубкам независимых контуров, отвечает за сбор остывшей воды «обратки» и перенаправления ее в отопительный котел.

Главное отличие коллекторной разводки отопления от традиционного последовательного подключения устройств в том, что каждый отопительный прибор в доме имеет независимую подводку.

Такое конструктивное решение дает возможность управлять температурой каждой батареи в доме, а в случае надобности и вовсе отключать ее.

Нередко при проектировании отопления применяют смешанный тип разводки, при которой к узлу подсоединяют несколько контуров, управление каждым из которых осуществляется независимо. Но внутри контура отопительные приборы присоединены последовательно.

Гребенка представляет собой отрезок толстой трубы, оборудованный одним входом и несколькими выходами, количество которых определяется числом подключаемых контуров

Как собрать коллектор своими руками

Напрямую подключить теплый пол своими руками к котлу невозможно. Для этого нужен коллектор с вентилями. Он устанавливается в шкаф, а от него начинается разводка трубопроводов. К коллектору обеспечивается доступ только одного человека, который будет обслуживать систему.

Ассортимент коллекторов в магазинах довольно большой, но часто трудно выбрать подходящий для своей системы отопления. Кроме того, распределительный прибор нужен на каждом этаже частного дома, что приводит к значительному росту расходов. Самодельный коллектор для теплого пола является правильным решением, позволяющим сэкономить значительную долю средств.

Подключение

Поскольку у отопления есть подающая и возвратная ветки, коллектор должен состоять из подключенных к ним двух гребенок. В местах соединений устраиваются ответвления для слива воды и удаления воздуха из труб.

Коллектор собирается по числу подключаемых петель. На каждом выходе, расположенном сверху или снизу гребенки, устанавливаются краны, обеспечивающие отключение отдельных контуров при работающем остальном отоплении. Расстояние между ними рекомендуется сделать 10-20 см.

Изготовление коллектора

Перед тем как собрать коллектор для теплого пола надо разобраться с назначением каждого элемента. Гребенки рекомендуется делать своими руками из трубы квадратного сечения. К ним привариваются круглые патрубки с резьбой для подключения к котлу и к контурам. Для этого сначала делается разметка, потом высверливаются отверстия, а затем крепятся патрубки. Все места соединений тщательно обвариваются. На одном из торцов делается заглушка.

Окалину сбивают, коллектор зачищают и красят масляными составами. На рис. ниже изображен простой коллектор на 3 петли. В красный цвет покрашены гребенка и трубы подачи теплоносителя из котла, а синим – обратные, по которым охлажденная вода поступает на подогрев.

Распределительный коллектор, сделанный своими руками

Сверху на гребенках подключаются воздухоотводчики, а в нижней части устанавливаются заглушки для сброса шлама. Каждый контур можно перекрыть вентилями, которые также служат для регулирования температуры и давления.

Распределительный коллектор предназначен для управления небольшой системой, служащей дополнительным отоплением. Он будет значительно сложнее, если его использовать для системы основного отопления в большом доме. Сборка коллектора из полипропиленовых труб намного проще, но таким образом изготавливаются простейшие модели.

Коллектор своими руками из полипропиленовых труб

Сборка коллекторного узла

Коллектор теплого пола содержит приспособления, обеспечивающие эффективную работу системы. На каждом контуре обязательно должны быть управляющие вентили. Для сложной системы целесообразно установить автоматические регулировочные клапаны.

Обычно они работают в постоянном режиме, расход теплоносителя изменяется только на главном подающем входе. Для площади дома до 200 м ² используют двухходовые клапаны. Их преимуществом является плавная регулировка. Клапаны часто забиваются. Поэтому их устанавливают на разъемных муфтах («американках»), чтобы можно было снимать для чистки.

Более сложным устройством является трехходовой клапан. Он обеспечивает смешивание потоков прямой и обратной подачи воды, поддерживая на выходе заданную температуру. Внутри него расположена подвижная перегородка, регулирующая подачу воды из двух входных труб. Устройство используется во всех сложных системах с автоматическим регулированием работы большого количества контуров. Его достоинством является значительная пропускная способность.

При малейшем повороте крана температурный режим системы изменяется. Регулировка может быть ручной и автоматической. Трехходовой кран часто совмещают с сервоприводом, работающим от датчика температуры воздуха на улице. При изменении погоды температура в помещениях поддерживается постоянной. Как только происходит похолодание, сигнал от датчика погоды поступает в блок управления и температура теплоносителя повышается.

Положительные качества и недостатки

Основные отличия закрытых сетей теплоснабжения от устаревших открытых систем с естественной циркуляцией – отсутствие контакта с атмосферой и применение перекачивающих насосов. Отсюда возникает ряд преимуществ:

• необходимые диаметры труб уменьшаются в 2—3 раза;
• уклоны магистралей делаются минимальными, поскольку служат для слива воды с целью промывки либо ремонта;
• теплоноситель не теряется путем испарения из открытого бачка, соответственно, можно спокойно заполнять трубопроводы и батареи антифризом;
• ЗСО более экономична по эффективности обогрева и стоимости материалов;
• закрытое отопление лучше поддается регулированию и автоматизации, может действовать совместно с солнечными коллекторами;
• принудительное течение теплоносителя позволяет организовать напольный обогрев трубами, замоноличенными внутри стяжки или в бороздах стен.

Гравитационная (самотечная) открытая система выигрывает у ЗСО по энергонезависимости — последняя неспособна нормально работать без циркуляционного насоса. Момент второй: в замкнутой сети содержится гораздо меньше воды и в случае перегрева, например, ТТ-котла, высока вероятность закипания и образования паровой пробки.

Виды отопительных систем и их отличие

Системы отопления в основе своей имеют принцип циркуляции горячей воды. Исходя из этого выделяют:

• систему отопления с циркуляцией на основе естественного давления;
• систему отопления с циркуляцией посредством насоса;

Не стоит особо останавливаться на описании первой системы, так как данная установка давно считается устаревшей и практически не используется при строительстве нового жилья из-за ее низкой эффективности. Такое отопление используется в небольших частных домах и некоторых коммунальных учреждениях. Укажем лишь что в основе её функционирования лежит принцип физической разницы плотности теплой и холодной воды, что приводит к её циркуляции.

Система отопления с принудительной циркуляцией предусматривает наличие специальных насосов, обеспечивающих циркуляцию. Этот способ даёт практическую возможность отапливать большее количество помещений, нежели первый. Соответственно, данная система считается наиболее эффективной. Существует огромный выбор насосов для циркуляции теплоносителя в системе, что дает возможность варьировать с их мощностью и другими качественными характеристиками исходя из размеров помещений и их количества.

Система отопления с циркуляцией посредством насоса делится:

• двухтрубная (подключение радиаторов и труб параллельным способом, что влияет на скорость и равномерность подогрева);
• однотрубная (последовательное подключение радиаторов, что определяет простоту и дешевизну в прокладке системы отопления).

Коллекторная система отопления отличается высокой энергоэффективностью по сравнению с вышеперечисленными благодаря тому, что каждый радиатор подключён персонально к одному подающему и одному обратному трубопроводу, подача воды по которым осуществляется с помощью коллекторов.

Особенности коллекторной системы и её отличия заключаются в следующем:

Коллекторная разводка системы отопления предусматривает, что каждый радиатор регулируется самостоятельно и не зависит от работы других. Кроме того, в коллекторной системе зачастую используются другие отопительные приборы, которые также работают автономно от коллекторов. Радиаторы монтируются параллельно к коллекторам, что по принципу работы делает коллекторную систему схожую с двухтрубной.

Монтаж коллекторов осуществляется в отдельном подсобном помещении, либо специально отведенном для этого шкафу-стенде, спрятанном в стене. Место под коллекторы необходимо заранее планировать, так как они могут быть довольно внушительных размеров. Размеры распределительных коллекторов зависят от мощности радиаторов, которые зависят от размеров помещений.

Коллекторная разводка системы отопления значительно выигрывает у других вышеперечисленных систем отопления возможностью производить демонтаж и замену радиатор без необходимости остановки всей системы. Также коллекторная разводка требует для своего функционирования большего количества трубопровода, чем двухтрубная система. Несмотря на значительные одноразовые затраты на этапе строительства, данные меры положительно сказывается на дальнейшей энергоэффективности системы. Именно поэтому коллекторная система отопления обладает наибольшим эффектом и быстро окупается при строительстве жилья с большой площадью.

Правила установки и подключения

Выбирать и устанавливать коллектор лучше всего еще на этапе проектирования и монтажа отопительной системы.

Устанавливают такие промежуточные конструкции в помещениях, защищенных от избыточной влажности. Чаще всего для этих целей отводят место в коридоре, кладовой или гардеробной.

Коллекторный блок желательно размещать в специально предназначенном для этого металлическом шкафу, оснащенным в боковых стенках отверстиями под выведение труб

В продаже встречаются накладные и встраиваемые модели металлических шкафов. Каждая модель оснащена дверцей и выштамповкой по боковым сторонам.

За неимением возможности установить металлический шкафчик, поступают проще, фиксируя устройство прямо на стену. Нишу под обустройство коллекторного блока размещают на небольшой высоте относительно пола.

Общепринятой инструкции по монтажу коллекторных распределительных схем по сути нет. Но есть ряд основных моментов, относительно которых специалисты пришли к единому знаменателю:

1. Наличие расширительного бака. Объем конструктивного элемента должен составлять не менее 10% от общего количества воды в системе.
2. Наличие циркуляционного насоса для каждого проложенного контура. Относительно этого элемента не все специалисты едины во мнении. Но все же, если планируется задействовать несколько независимых контуров, для каждого из них стоит установить отдельный агрегат.

Перед циркуляционным насосом на магистрали обратной подачи размещают расширительный бак. Благодаря этому он становится менее уязвимым к турбулентности потоков воды, часто возникающих в этом месте.

Если же используется гидрострелка – бак монтируют перед основным насосом, основная задача которого состоит в том, чтобы обеспечивать циркуляцию на малом контуре.

Место расположения циркуляционного насоса не принципиально. Но, как показывает практика, ресурс устройства несколько выше именно на «обратке».

Главное при монтаже – расположить вал строго горизонтально. При несоблюдении этого условия первый же пузырь скопившегося воздуха оставит агрегат без охлаждения и смазки.

Сам процесс сборки и подключения коллекторной системы наглядно представлен в видео-блоке.

Система распределительных гребенок для двухтрубной системы отопления

Для отопления существует множество вариантов коллекторов. Есть устройства с большим количеством деталей. В подающей конструкции располагаются расходомеры, которые отвечают за равномерное распределение теплоносителя.

Конструкция распределительных гребенок контролирует прогрев каждой батареи. Гребенка считается главной деталью распределительной конструкции. Она монтируется после котла и перед механизмом безопасности. Данная деталь выглядит как труба с размещенными патрубками. Монтаж выполняется на обратную и входную магистрали.

Гидроколлектор своими руками

Гидроколлектор системы отопления способствует следующим преимуществам при обогреве дома:

1. Улучшается перемещение теплоносителя и стабилизируется давление.
2. Регулируется объем горячей воды на каждом луче системы. Уменьшаются расходы на энергоноситель.
3. Ремонт батарей выполняется без выключения всей конструкции.

Для создания гребенки выполняется следующая последовательность действий:

1. Производятся замеры между отдельными патрубками.
2. Размер корпуса устройства должен быть больше промеренного на 12-17 см.
3. Вырезается труба и на нее монтируются патрубки.
4. Конструкция проверяется на герметичность.

Перед тем как выполнять монтажные работы стоит проверить возможность установки гребенки для определенной системы. Фитинги из полипропилена выполняются без армирования, что может повлиять на разгерметизацию. Можно приобрести готовое устройство.

Для повышения циркуляции устанавливаются специальные насосы. Если конструкция монтируется в специальном помещении, то защитный короб не требуется. Для контроля и дозировки теплоносителя устанавливается арматура.

ПОСМОТРЕТЬ ВИДЕО

На распределительном механизме устанавливается группа безопасности.

Кроме того, при расчете элемента гребенки следует учитывать разницу в размере контуров. Коллекторная система отопления пользуется большим успехом среди владельцев частных домов.

Устройство коллекторного отопления

В строительстве широко применяется лучевая схема отопления. Здесь к каждому радиатору прокладываются отдельные трубопроводы. Это позволяет регулировать температуру воздуха в каждом теплообменнике.

Фото 1. Коллектор для отопительных систем. Стрелками показаны составные части устройства.

Именно в лучевой системе используется коллектор. Он обладает следующими характеристиками:

• Обеспечивает автоматическое выведение воздуха из отопительной системы.
• Отключает отдельный радиатор.
• Отключает группу радиаторов при необходимости.
• Раздаёт нагретый теплоноситель радиаторам и трубам тёплого пола.
• Возвращает охлаждённый теплоноситель трубам отопительного котла.

В лучевой системе также используется по меньшей мере 2 гребёнки, совокупность которых называется коллекторной. Одна гребёнка отвечает за нагретый теплоноситель, вторая — за охлаждённый.

Справка. Отключать отопительные приборы может не только коллектор, но и отдельные краны, которые находятся непосредственно на радиаторе.

На корпусе гребёнки устанавливаются расходометр или терморегулятор и другие элементы.

Как выбрать место для установки?

В многоэтажных зданиях коллекторные группы должны устанавливаться на всех этажах, это упрощает проверку исправности приборов и регулирование их работы.

Монтируют группы в специальных нишах, которые расположены на небольшой высоте от пола.

В нише также помещаются гребёнки и арматура.

При отсутствии ниш коллекторные группы размещают в любых помещениях, обладающих необходимой влажностью. Для таких целей подходят коридор, чулан, кладовка.

Оборудование закрывают специальными шкафчиками, накладными или встраиваемыми. В их боковых стенках проделывают отверстия для труб.

Расчёт системы

Формула расчёта коллекторного отопления выглядит следующим образом:

S0 = S1 + S2 + S3 + Sn.

В этой формуле S1 — Sn — площадь сечения отходящих веток, где n — число ветки. S0 — площадь сечения гребёнки.

Перед применением формулы определяются с количеством отопительных контуров, выполняют чертёж и только потом проводят расчёты.

После применения формулы составляется окончательная версия схемы, в которой учтены дополнительные устройства и указана каждая отдельная группа трубопроводов.

Как рассчитать правильный диаметр труб?

Чтобы создать эффективный коллектор отопления, недостаточно лишь построить схему. Нужно также определить правильный диаметр труб.

При выборе труб учитывают:

• Гидравлические потери. Если в системе применяются трубы разного диаметра, то это неизбежно приведёт к гидравлическим потерям.
• Скорость движения теплоносителя. Вода не должна остывать до того, как достигнет последнего радиатора.
• Объем теплоносителя. Трубы с большим диаметром снижают потери жидкости, но в то же время это увеличивает затраты на нагрев теплоносителя.

Важно также правильно провести расчёты, это поможет повысить эффективность всей системы теплоснабжения. Формула для расчёта следующая:

Формула для расчёта следующая:

m = P x V

При вычислении оптимального диаметра труб рекомендуется воспользоваться специальными программами. Они сделают результат более точным.
