Вы знаете, что есть особые требования по электропитанию, которые нужно соблюдать при покупке любой новой техники. Например, чтобы выполнить правильное подключение варочной панели к электросети, нужно продумать оптимальный вариант розетки и запланировать выделенную линию.

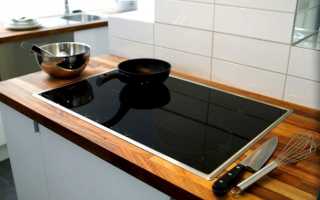

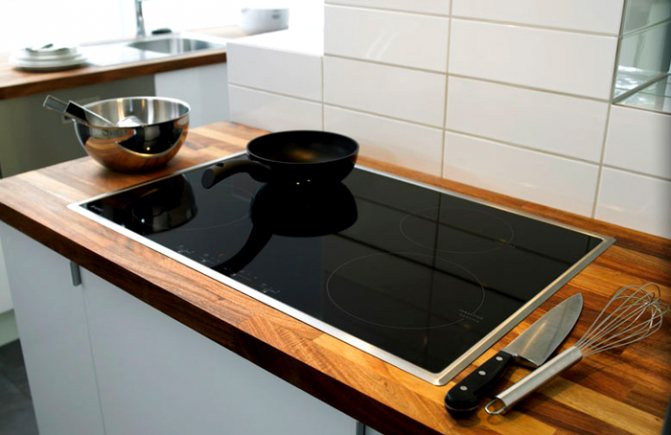

Такая конструкция является эргономичным и стильным решением для любого интерьера
Установка варочной панели(ВП) в столешницу двумя способами
Для начала стоит узнать размеры устанавливаемого устройства. Это делается с помощью рулетки. Затем на столешницу наносится разметка, соответствующая параметрам панели. В углах проделываются отверстия дрелью, чтобы была возможность вставить пилу электролобзика. Затем электролобзиком вырезается отверстие нужного размера.
Пропилить самостоятельно удастся только столешницы из дерева. Чтобы пропилить столешницы из камня следует обратиться к профессионалу или сразу заказать столешницу с нужным отверстием.
Срезанные края столешницы следует обработать герметиком. Он защитит столешницу от разбухания и попадания воды и грязи под панель.
Чтобы уплотнить кромку столешницы, применяют алюминиевую ленту. Она прекрасно защитит поверхность столешницы от сильных перепадов температуры.
Существуют различия в методах установки газовой и электрической варочной панели.
Подключение электрической панели самостоятельно
Электрические панели отличаются большой надежностью и долговечностью. В случае поломки она легко отсоединяется и относится в ремонт.
Посмотрите на картинку ниже – важную роль при установке играет правильное соединение проводов. На обратной ее стороне находится схема по подсоединению к сети.
Чаще всего, для ее установки не требуется вилка с розеткой — прямо от щитка идет провод. Нужно правильно подсоединить этот провод и поставить панель на предназначенное для нее место.
правильное соединение проводов
Установка газовой панели в столешницу своими руками
Подключение к газу осуществляется при помощи гибкого шланга, предназначенного для подводки газа. Не стоит подключать его напрямую к вентилю. Между шлангом и вентилем должен располагаться штуцер.
Перед подсоединением шланга нужно намотать лен на резьбу. Затем для уплотнения, лен промазывается специальной пастой.
Затем к панели крепится сантехнический уголок. Для плотного прилегания нужно вставить прокладку. К уголку прикручивается шланг. Место соединения проматывается льном.
К задней части панели на саморезы прикручиваются крепежные планки. Панель устанавливается в отверстие как на рисунке ниже и крепко фиксируется к столешнице с помощью крепежей.
Установка плиты
Общие советы
Подключать технику должны люди, имеющие допуск к выполнению таких работ. Если вы рискнули делать это самостоятельно, то должны понимать, что вся ответственность за последствия ложится только на вас. Но в любом случае при подключении необходимо обязательно соблюдать правила ПУЭ и рекомендации производителей.
Подключением варочной панели должен заниматься специалист
Перечень арматуры
Большинство производителей комплектует варочные панели для подключения всем необходимым, при этом специальная вилка и розетка также есть в наборе. Но не все компании так ответственно относится к потребителям: многие продают только сам аппарат, все остальные проблемы должны решаться непосредственно покупателем. Какие кабели и специальную арматуру надо покупать в специализированных магазинах?
Таблица. Элементы для подключения варочной панели
| Наименование | Технические характеристики и краткое описание эксплуатационных особенностей |
| Кабели | Сечение нужно подбирать в зависимости от мощности подключаемого оборудования, в среднем рекомендуется предусматривать 1 мм2 на один киловатт. К примеру, панель мощностью 5 кВт надо подключать кабелем с сечением жил примерно 5 мм2. Количество жил зависит от особенностей проводки и может колебаться от двух (для самых старых строений с однофазной проводкой без заземления) до пяти (для трехфазной проводки с нулевым выводом и заземлением). Рекомендуется покупать ВВГнг-Ls соответствующего сечения. |
| Мощные розетки и вилки | Нужно знать, что подключать такие мощные потребители тока к обыкновенным розеткам категорически запрещено. Большинство установленных в квартире розеток рассчитаны на силу тока 10 А, для обыкновенного оборудования этого достаточно. Варочным панелям требуются розетки и вилки, выдерживающие 32–40 А, а некоторые особо мощные агрегаты потребляют еще больше. Если не выполнять это условие, то места контактов вилок с розетками перегреваются, и в лучшем случае нарушается целостность контакта и аппаратура перестает функционировать. В худшем случае может возникнуть пожар. Дело в том, что в настоящее время очень мало производителей, делающих розетки и вилки из специальных термоустойчивых пластиков. Абсолютное большинство для производства использует обыкновенные дешевые пластмассы, они очень быстро загораются при сильном нагревании. Это чревато очень печальными последствиями. Покупайте только качественные товары известных брендов. |
| Дифференциальный автомат | Современное устройство, одновременно имеющее защиту УЗО и функции автоматического выключателя. Автомат состоит из рабочей и защитной частей, может иметь двухполюсные или четырехполюсные устройства. Установлены тепловой и электромагнитный расцепители. Защитный модуль постоянно контролирует токи утечки, при их выявлении питание мгновенно прекращается. Автомат устанавливается отдельно и подключается только к варочной панели. |
Подключение газовой ВП к баллону 50 литров
Стоит учесть, что плиты, изготовленные для работы на магистральном газе оснащены жиклерами (т.е. форсунками), не подходящие для баллонов. Жиклер по своей форме напоминает болт, с проделанным в нем отверстием, сквозь которое газ поступает к плите. На баллонах применяются жиклеры меньшего размера, потому что давление пропана гораздо выше, чем давление у природного газа.
Читайте также:
Жиклер
Необходимо определиться с местом установки устройств, т.к. по технике безопасности они обязаны находиться на расстоянии как минимум 100 сантиметров друг от друга. Также в помещении, в котором подключено газовое оборудование, должна иметься форточка.
Если баллон экранированный, то расстояние разрешается сократить до 50 сантиметров.
Желательно, чтобы баллон помещался в специальный шкаф. Можно поместить его в кладовой, но необходимо проделать отверстие в стене для шланга. Лучший вариант, когда баллон расположен на улице, в специальном металлическом боксе, запирающемся на ключ.
Баллон помещался в специальный шкаф
Как подключить газовый шланг к панели:
- Штуцер подсоединяется с патрубком панели. Допускается использовать ФУМ-ленту для уплотнения соединения.
- К штуцеру подсоединяется шланг. Гайка на штуцере закручивается до конца.
- К баллону присоединяется редуктор. Он фиксируется переходником. Соединение заматывается ФУМ-лентой.
- Шланг соединяется с редуктором и плотно крепится при помощи хомута.
Следует нанести на места стыков мыльный раствор, чтобы убедиться в герметичности соединения. Если при подаче газа стали появляться мыльные пузыри – значит в этом месте утечка. Требуется разобрать и собрать конструкцию заново.
Следует помнить, что подключение газовых плит считается сложным технологическим процессом. Осуществлять его должны профессионалы. При самовольной установке и подключении газовой варочной панели, предусмотрен штраф в размере 15000 рублей, согласно статье 7,19 КоАП РФ.
Установка редуктора
Подготовка посадочного отверстия
Разметка
От того, насколько точно будет проведена разметка, зависит внешний вид готовой кухни, а ошибка даже в половину сантиметра заставит приобретать новую столешницу.
Разметку можно провести двумя способами:
- положить устройство на место и обвести маркером;
- рассчитать и разметить место крепления с точностью до миллиметра.
Несмотря на кажущуюся простоту и привлекательность первого пути, шансов ошибиться и нанести неправильную разметку очень много.
-
Читайте также:
Предварительная примерка размеров
Гораздо надежнее размечать место установки путем тщательных расчетов:
- На поверхность столешницы наносятся границы внутреннего пространства тумбы, над которой будет размещена варочная панель. Таким образом, будет обозначено место, в пределах которого будет вестись работа. Разметку нужно наносить карандашом, чтобы по окончании работ линии можно было легко стереть. Если столешница не позволяет нанести хорошо видимые линии, то на ее поверхность следует наклеить бумажный малярный скотч, а уже на нем рисовать разметку.
- Необходимо найти будущий центр отверстия, в которое установится корпус. Для этого на столешнице чертятся диагонали прямоугольника, образованного передней и задней частями столешницы и начерченными границами тумбы.
- В точке пересечения нанесенных диагоналей и будет размещаться центр варочной панели. Через нее нужно провести две прямые линии: одну параллельно краю столешницы, другую – перпендикулярно.
- На этих прямых нужно отметить габариты встраиваемой части корпуса. Их можно посмотреть в технической документации или померить самостоятельно. Эти размеры следует увеличить на 1-2 мм, чтобы впоследствии удобнее установить прибор.
- Через нанесенные отметки проводятся прямые линии (параллельно и перпендикулярно краю столешницы). Они образуют прямоугольник, в точности соответствующий заглубляемой части корпуса и расположенный по центру столешницы.
- Необходимо проконтролировать, чтобы между линиями окончательной разметки и окружающими предметами было соблюдено минимальное расстояние, указанное производителем в технической документации.
- Полученный прямоугольник необходимо обвести маркером, а лишние линии стереть, чтобы не ошибиться при прорезании отверстия.
Размеченный прямоугольник соответствует размеру варочной поверхности
Прорезание посадочного отверстия
Чтобы вырезать посадочное место под варочную панель, можно использовать следующие инструменты:
- фрезерная машинка;
- электролобзик;
- дрель.
Наиболее качественный рез получается при работе фрезерной машинкой. Чуть менее качественный разрез делает электрический лобзик с мелкозубчатой пилкой.
Для работы можно использовать дрель или электролобзик
Порядок прорезания отверстия лобзиком следующий:
- По углам отмеченного прямоугольника (с внутренней стороны) просверлить отверстия сверлом 8-10 мм.
- Пилкой с мелкими зубьями аккуратно сделать пропил по отмеченным линиям. Корпус электролобзика нельзя держать «на весу», его следует плотно прижимать к столешнице.
Отверстие прорезается по намеченным линиям
Но не в каждом хозяйстве найдутся удобные инструменты. Гораздо менее красивый, но, тем не менее, подходящий для установки рез можно сделать при помощи обычной дрели.
Порядок прорезания посадочного отверстия при помощи дрели таков:
- Сверлом 8-10 мм проделываются отверстия вдоль намеченной линии. Их нужно сверлить с внутренней стороны отметок таким образом, чтобы высверленные места соприкасались с намеченной линией отреза. Отверстия необходимо делать как можно чаще, чтобы отрезаемый кусок столешницы можно было легко обломить.
- Грубые края отверстия необходимо выровнять по отмеченной линии. Для этого можно воспользоваться рашпилем либо мелкой пилкой по дереву или металлу. Полученные края нужно сделать максимально ровными.
Внимание! После того, как посадочное отверстие проделано, необходимо вставить в него варочную панель. Прибор должен входить без усилий и полностью закрывать своим корпусом прорезанное отверстие.
Герметизация посадочного отверстия
Следующий шаг – герметизация. Она необходима для защиты столешницы от попадания воды во время уборки или приготовления пищи. Столешница из дерева или древесно-стружечной плиты может от этого разбухнуть и испортиться.
Герметизация выполняется при помощи акрилового герметика для сантехнических работ или нитролака. Его нужно тщательно нанести тонким слоем изнутри на торцы проделанного отверстия. На верхнюю поверхность столешницы герметик наносить не нужно – там будет использоваться специальная прокладка в виде уплотнительной ленты, идущая в комплекте с панелью.
Торцы столешницы обрабатываются силиконом
Наклейка уплотнительной ленты:
- На уплотнительную ленту нанесен клеевой слой, закрытый пленкой. Ее не следует снимать сразу всю, а отдирать постепенно, по мере приклеивания к поверхности.
- Лента приклеивается по периметру посадочного отверстия единым куском. На углах она не разрезается, а просто наклеивается с поворотом.
- Конец и начало ленты соединяются встык, без нахлеста и зазора.
Некоторые производители комплектуют варочные панели алюминиевыми уплотнителями. Инструкция по их установке содержится в документации на прибор.
Крепление панели
Крепление варочной панели проводится следующим образом:
- Прибор вставляется в посадочное отверстие и центрируется так, чтобы передняя сторона была параллельна краю столешницы.
- Изнутри шкафа корпус крепится к столешнице специальными пластинами, входящими в комплект поставки.
- Монтаж должен быть выполнен таким образом, чтобы между варочной поверхностью и столешницей не осталось зазоров.
- Канцелярским ножом сверху обрезаются излишки уплотнителя.
Уплотнитель обрезается канцелярским ножом
Какой газовый шланг выбрать для подключения: 3 варианта
Существует три вида шлангов, использующиеся сегодня для подключения газовых варочных панелей.
Резино-тканевый
Имеет хорошие показатели из-за низкой цены, хорошей электроизоляции, прекрасной гибкости и простоте монтажа. Представлен многими экземплярами, различающимися по длине и диаметру. Главный недостаток состоит в малой жесткости. Но материалы из которых он производится дают возможность использовать его в течение 5 – 10 лет.
Резиновый армированный
Резина при изготовлении подвергается вулканизации. Главные его достоинства – низкая цена, высокая прочность из-за вшитой текстильной нити и простота монтирования. Хорошо выдерживает высокую температуру до 50 градусов.
Резиновый армированный
Сильфонный металлический.
Лучший выбор, исходя из отзывов большинства газовщиков. Очень легко подсоединяется к плите, котлу или арочной панели. Имеет самый долгий срок службы – 25 лет.
Если плита обладает функцией электророзжига, то между шлангом и газовым краном нужно прокладывать изолирующее соединение.
Подключение вар-ной панели к электросети 3 провода
Самый распространенный вопрос, возникающий при установке панели – как ее подсоединить к сети 220В. Большинство варочных устройств имеют шесть выводов: три фазы – они помечаются буквой L – L1, L2 и L3; два ноля (или как их еще называют — нейтрали) N1 и N2; одно заземление – PE. Чтобы подключить к ним трехжильный кабель потребуются перемычки.
Часто фазный провод окрашивается в коричневый или красный цвет, нейтральный в синий, заземление в желто-зеленый.
Ниже на картинке показана стандартная схема подключения контактов к проводам. У стандартных панелей клеммная колодка располагается на обратной стороне механизма. Колодка закрывается металлической или пластиковой крышкой. После снятия этой крышки становятся видны контакты. Берется перемычка и соединяет последовательно между собой все три фазы L1-L2-L3. Аналогично соединяются нейтрали N1-N2. В популярных моделях устройств перемычки идут в комплекте.
Стандартная схема подключения контактов к проводам
В случае, когда перемычек не оказалось, их заменяют медным проводом с сечением 6 миллиметров. Для удобства соединения можно использовать кольцевые или вилочные наконечники.
Каждая жила кабеля подсоединяется к одному из контактов как указано на рисунке. Фаза подключается к розетке с правой или с левой стороны, но обязательно соответствует разведению проводов. Если перепутать фазу и ноль при подключении варочной поверхности, то может случиться короткое замыкание и перегорание прибора.
Как подключить варочную панель к электросети. Установка и подключение варочной панели
Как правильно подобрать кабель для электроплиты: рекомендации
Правильный подбор кабеля является необходимым пунктом, который не следует игнорировать. Существует два основных параметра, на которые стоит обращать внимание при выборе провода для варочной поверхности:
- количество жил;
- толщина.
Если распределительная коробка содержит 2 или 3 фазы, которым соответствует напряжение 380 В, то тогда рекомендуется выполнять установку устройства по другим правилам. Оптимальным вариантом в этой ситуации будет присоединение прибора по схеме, которая учитывает 4 провода. Дополнительный провод позволяет снизить показатель напряжения в линии, что увеличит ее эффективность.
После определения количества жил, расположенных внутри провода для варочной плиты, нужно подобрать оптимальную его толщину. Выбор этого показателя производится с учетом мощности панели для приготовления пищи. Наиболее распространенные варианты сечения на сегодняшний день – 2 и 4 мм².
Стоит отметить, что для маломощных приборов не подходят кабели, толщина которых составляет 6 мм². При выборе провода также рекомендуется обратить внимание на его тип и конструктивные особенности. На рынке можно приобрести как жесткие, так и мягкие провода. Оба эти варианта подходят для подключения варочного устройства.
Специалисты рекомендуют кабели, имеющие хорошую устойчивость к открытому пламени. Существует несколько типов проводов, которые больше всего подходят для подключения варочной панели и духового шкафа. Как правило, все они характеризуются повышенной безопасностью. Наиболее широкое распространение на отечественном рынке получили следующие марки:
- NYM;
- ВВГНГ;
- ВВГНГ-LS.
Подключ-е ВП Электролюкс к электросети 4 провода
Определенные модели техники, такие как Gorenje или Electrolux, идут с четырьмя проводами. Это заземление, ноль и две фазы. Фазные провода окрашиваются в коричневый и черный цвет, ноль и земля в синий и желто-зеленый.
Подключение варочной панели Электролюкс к электросети 4 провода
Как и в ситуации с трехжильным проводом, сначала снимается крышка, под которой спрятаны контакты. Возле контакта заземления находится перемычка с двумя входами. Этой перемычкой соединяются фазные выходы L1 и L2. Контакты крепко затягиваются. При подсоединении вилки применяется только один фазный провод, а второй изолируется. Порядок подключения ноля и заземления такой же, как и в ситуации с трехжильным проводом.
Подключ-е панели 3 фазы
Берется кабель с пятью жилами с толщиной сечения 2,5 миллиметра. Третья фаза помечается серым цветом. Перемычка требуется только для соединения нейтралей N1-N2. К каждой фазе подсоединяется отдельный фазный провод. Вилка в трехфазных проводах выводит нейтраль на верхний штифт, заземление на нижний, а посередине расположены фазы.
Кабель с пятью жилами
Стоит отметить, что разметка проводов может отличаться. Необходимо не только не перепутать провода при подсоединении к вилке, но также они должны соответствовать правильным разъемам в розетке
Разъемы для варочной поверхности
Розетки для варочных панелей на 220 Вольт характерны особым расположением и формой отверстий под вилки. Коммутацию выполняют так, чтобы избежать неправильного подключения фазы и защитного проводника.
Розетки на 380 Вольт — стационарные коммутационные устройства с пятью гнездами. Эти гнезда приспособлены к трехфазной нагрузке. Имеются нулевой провод и заземление.
Прежде чем покупать такую силовую розетку, нужно убедиться, что вилка подходит к контактным отверстиям: ее без труда вставляют в разъемы. Если требуется приложить небольшое усилие, это не приводит к деформации токопроводящих штырьков.
Двухфазное подключение панели
Посмотрите на картинке ниже — показана схема подключения панели в частном доме, когда в сети есть сразу 2 фазы. Перемычкой объединяются две фазы L1-L2 и два ноля N1-N2. Один фазный провод крепится к перемычке, второй фазный провод подсоединяется к контакту L3. Ноль крепится к перемычке, заземление к контакту PE.
Двухфазное подключение панели
Подключение индукционной панели вместо электроплиты Вятка в розетку 16 ампер
Индукционная панель оснащается шнуром и штепсельной вилкой и подключается в бытовую розетку. Но в такой ситуации необходимо правильно подбирать розетку для работы прибора. Часто панель подключают к розеткам, которые не рассчитаны на такие нагрузки.
Перед началом эксплуатации следует узнать, какую максимальную мощность потребляет электроприбор. Эта информация указывается в паспорте прибора или его инструкции.
Штепсельная розетка предназначена для работы электроустройств мощностью, не превышающей 3,5 кВт и соответствующей силе тока в 16 ампер. Такой мощностью обладают электроплиты «Вятка». Если мощность варочной панели не превышает это показатель, то ее возможно подключить к розетке на замену старой плиты. Установку индукционной панели возможно провести самостоятельно, если имеются знания в электротехнике.
Какой провод нужен для подключения панели 7 кВт
Варочная поверхность считается самым крупным потребителем электроэнергии в большинстве домов и квартир (порядка 7 кВт), то нужно подойти к выбору сечения кабеля со всей ответственностью.
В однофазной сети используется трехжильный кабель с толщиной сечения 6 миллиметров.
В трехфазной сети используется пятижильный кабель с толщиной сечения 2,5 миллиметра.
Посмотрите на рисунок. Почему для работы используются именно эти показатели, видно в приведенной таблице. Принцип выбора того или иного кабеля, не отличается от тенденций выбора проводки для остальной части квартиры. Разница лишь в том, что расчет делается на повышенный уровень потребления электричества.
Сечения кабеля
Электромонтажный комплект
Чтобы подключить оборудование к электросети потребуется подготовить:
- кабель для прокладки линии;
- автоматический выключатель;
- розетку;
- вилку;
- гибкий провод.
Все монтажное оборудование подбирается в зависимости от мощности ВП. Имея его в распоряжении можно приступать к непосредственному электромонтажу. Дополнительно могут потребовать обжимные гильзы, припой, изолента, термоусадочная трубка и прочие мелочи, используемые при работе с электропроводкой. Также в зависимости от выбранного способа подключения нужен подрозетник или распаечная коробка.
Требования к электропроводке и ее прокладке
Для включения встраиваемой электроплиты требуется использование кабеля идущего непосредственно от электрощита
То есть, важно, чтобы он был проложен напрямую без использования распаечных коробок с разветвлениями. Нужно, чтобы кабель питал только варочную плиту
Дело в том, что такое оборудование является очень мощным, поэтому если от провода будет работать и другая техника, то тот может перегреться, вызвав короткое замыкание.
Провод 5 жил для 3-х фазной сети
Если в доме или квартире имеется старая проводка, при этом мощная розетки с прямым кабелем от щита или счетчика не предусмотрена, то потребуется проложить новую отдельную линию. От желаемого места расположения розетки делается вертикальная штроба до потолка. Далее осуществляется горизонтальное штробление непосредственно до точки присоединение кабеля. Если в дальнейшем планируется использование натяжных потолков, то провод можно закреплять прямо на плите перекрытия, поскольку в дальнейшем он будет скрыт.
Кабель в штробе
Прокладка линии для электроплиты осуществляют кабелями 2 видов: ВВГнг-Ls или NYM. Их пропускная способность подбирается отталкиваясь от мощности встраиваемой техники.
Таблица 1. Соотношение сечения жил и мощности варочной поверхности.
| Мощность, кВт | Сечение жил, мм2 | |
| 1-фазная сеть | 3-фазная сеть | |
| 3-5 | 2,5 | 1,5 |
| 5-7,5 | 4 | 2,5 |
| 7,5-10 | 6 | 2,5 |
Данные типы кабеля применяются для прокладки линий непосредственно до розетки. Они состоят из моножилы, поэтому имеют слабую гибкость. По этой причине непосредственно от вилки до варочной панели применяются гибкие провода: КГ или ПВС. Зачастую они входят в стандартную комплектацию к электроплите, поэтому их отдельная покупка не требуется.
Гибкий удлинительный провод
Выбор розетки и требования к ее установке
Розетка для включения панели может располагаться в зависимости от особенностей столешницы, а также личных предпочтений
Важно сохранить удобство включения и отключения варочной поверхности. Стандартно ее располагают на высоте 90 см от пола
При желании скрыть коммуникации разрешается фиксировать розетку непосредственно внизу под дном нижних кухонных шкафов. При таком размещение доступ к ней осуществляется через пространство создаваемое высотой ножек тумбочек. Ее следует приподнять над полом на высоту хотя бы несколько сантиметров, чтобы в случае протечки вводы электрические контакты не намокли.
Розетка под тумбой
Включение варочной панели через розетку, а не напрямую к щитку, имеет свои преимущества. Хотя и придется делать более сложный монтаж, но в дальнейшем при влажной уборке плиты ее будет проще отключать. Если же подключаться без розетки и вилки, то потребуется ходить к электрощиту, что не так удобно.
Плиту на 2 конфорки можно запитать через обыкновенную розетку. Для более мощной техники требуются специальные включатели. Они могут быть изготовлены из керамики или пластика. Применяются розетки от 10А.
Выбор автоматического выключателя
Линия для подключения встраиваемой электроплиты должна быть проложена через автоматический выключатель. Это является обязательным требованием, поскольку плита способна создавать перегрузку сети. При критических нагрузках выключатель предотвратит короткое замыкание
Очень важно выбрать его правильно, в соответствии с мощностью плиты. Если сам кабель для панели может использоваться более мощный, то автоматический выключатель должен полностью ей соответствовать
Не стоит экономить на его покупке, поскольку дешевые устройства часто не срабатывают или отключаются даже при работе плиты в нормальном режиме с малой нагрузкой.
Цены на дифавтоматы
Дифавтомат
Стандартный автомат для щита
Таблица 2. Соответствие тока автомата мощности плиты.
| Ток автомата, А | Мощность цепи | |
| 220В | 360В | |
| 5 | 1.1 | 2.6 |
| 6 | 1.3 | 3.2 |
| 8 | 1.7 | 5.1 |
| 10 | 2.2 | 5.3 |
| 16 | 3.5 | 8.4 |
| 20 | 4.4 | 10.5 |
| 25 | 5.5 | 13.2 |
| 32 | 7 | 16.8 |
| 40 | 8.8 | 21.1 |
Подключение ВП через автомат в сети 220 и 380 вольт
При подключении устройства необходимо будет проложить отдельную линию. Чаще всего линия прокладывается в штробе, но также часто используется короб или гофрошланг. Для данной линии разрешено пользоваться лишь медными проводами.
Сразу после выхода линии из счетчика, ставится автомат, что является обязательным требованием. Для дополнительной безопасности устанавливается устройство защитного отключения – УЗО. Работа этих приборов будет отключать электропитание при перегрузке сети и в случае нарушения изоляции.
В однофазной сети устанавливается автомат на 32 ампера, УЗО ставится на 40 ампер.
В трехфазной сети устанавливается автомат на 16 ампер, УЗО ставится на 25 ампер.
Они соединяются проводами с тем же сечением, что используется в самой сети – 6 миллиметров на сеть 220В, 2,5 миллиметра на сеть 380В.
Подключение автомата и УЗО
Технические характеристики электропанелей
Различаются по материалу изготовления:
- алюминиевые. Современные алюминиевые изделия выглядят совсем неплохо, чуть посветлее нержавеющей стали, неприхотливы, ценятся за лёгкость;
- нержавстальные, подороже и потяжелее;
- эмалированные. Очень элегантны на вид и нам привычны;
- стеклокерамические. Современный материал, достаточно прочный, электрически нейтральный. Хотя всему есть пределы – удар большой кастрюли ещё выдержат, а вот топор, нечаянно упавший, может повредить твёрдую, но хрупкую поверхность.
Нагревательные элементы сейчас прячут под поверхностью, открытых спиралей уже обычно не встречается.
Подключить все нагреватели можно к одной фазе, а можно перекоммутировать клеммы на разные фазы. Так как потребитель очень мощный для бытовой сети, то при подключении его к одной фазе возникает риск нарушить баланс фаз в сети. Разумеется, нечасто возникают ситуации включения на полную мощность одновременно всех конфорок, но в жизни, конечно, это вполне реально. Кроме того, если вся нагрузка ложится на одну фазу, соответственно возрастает и ток, что предъявляет свои требования и к проводке.
Проводку в любом случае нужно вести отдельно, разумеется, если в сети именно такую не предусмотрели строители. Во всяком случае, линия для плиты должна быть свободна от других подключений. Кроме обычного автомата, нужно иметь устройство защитного отключения, размыкающее ноль и фазы.
Ток диктует номинальные мощности отключающих устройств и минимальное сечение проводов.
Как видим, для мощности до 7 кВт максимальный ток будет 32 А, следовательно, сечение кабеля выбираем 6 кв. мм. При токе в 16А медный 2,5 кв. мм будет подходящим. Но я бы не советовал экономить на сечении провода длиной метров 5 – 10. А вдруг захочется приобрести когда-то варилку помощнее?
Подключ-е панели к электросети через розетку 10 ампер
Силовые розетки делаются из особенного пластика и способны выдержать силу тока, превышающую 10 ампер. Иногда их оснащают защитной крышкой. При выборе такого типа розетки руководствуются правилом, что их номинальный ток не больше тока автомата.
Вилка более удобный вариант для эксплуатации варочного устройства.
Не существует единого стандарта, определяющего вид и порядок расположения штифтов. Главное, чтобы было соответствие характеристик и количества контактов. На рисунке ниже приведены наиболее подходящие места для размещения розеток на кухне.
Рекомендуемые места подключения
Посмотрите на картинке ниже расположение розеток относительно конфорок и духового шкафа. Розетку устанавливают на любой удобной высоте, но рекомендуемое расстояние от пола составляет 90 сантиметров. Нельзя размещать розетку над нагревательной поверхностью. Лучше расположить ее в полуметре в любую сторону от конфорок. При установке духового шкафа, следует установить розетку ниже духовки, но выше уровня пола. Иначе существует риск ее затопления.
Расположение розеток относительно конфорок и духового шкафа
Подключ-е панели через клеммную коробку
Иногда происходит подключение панели без вилки и розетки. Соединяют в клеммной коробке провод от варочного устройства с одной стороны и питающий кабель с другой. Метод подключения панели через клеммник более надежный, но имеет определенные неудобства. Отключать плиту от питания возможно только через щиток.
Соединение проводов внутри таких клеммников осуществляется по простому принципу – зачищенный конец провода вставляется в специальное гнездо, сверху он придавливается пластиной, закрепляющейся винтом.
Ответы на 5 часто задаваемых вопросов
Что делать если при подключении не работают конфорки?
Нужно убедиться, что предохранители расположены в рабочем режиме и подключение панели было произведено правильно.
Почему варочная поверхность бьет током?
Необходимо проверить подключение заземления. Вероятно причина в старой проводке, либо была установлена только одна фаза. Следует проверить совместимость проводов с плитой.
Почему газовая панель издает посторонние звуки?
Внутрь корпуса могла попасть жидкость. Попадая на контакты, происходит замыкание. Выключатель подает искру, она издает этот звук. Следует дать хорошо просохнуть панели.
Почему в газовой панели газ не поступает к конфорке?
Для начала нужно проверить газовую трубу. Если с ней все в порядке, следует проверить форсунки. Очень часто они забиваются жиром во время приготовления пищи. Достаточно очистить их от грязи и протереть насухо.
Требования к проводке
Особое внимание следует уделять качеству электрической проводки, от чего зависят безопасность и правильность функционирования всей системы.
Во внимание принимают следующие факторы:
Обратите внимание! Заземление электробытового устройства — неотъемлемое условие обеспечения безопасности.
