Добрый день, дорогой читатель! Система отвода сточных вод – одна из основных коммуникаций, без которой невозможно комфортное проживание ни в частном доме, ни в квартире. Вы можете доверить ее устройство специалистам, однако их услуги обойдутся недешево, или выполнить работы самостоятельно, сэкономив кругленькую сумму.
Прокладка канализационных труб в земле, технология их стыковки имеет свои особенности и правила. Предлагаю подробнее разобраться в видах материалов для устройства наружной канализации и порядке проведения работ.

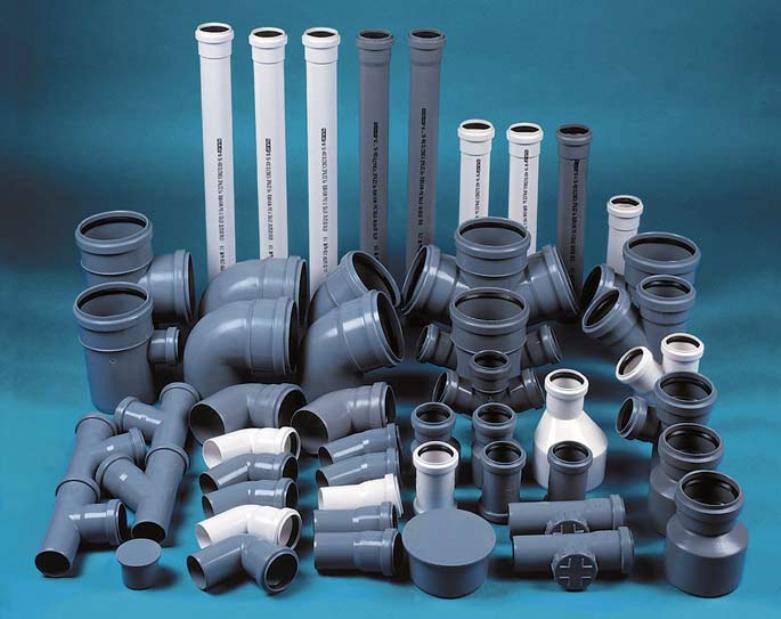

Виды канализационных труб и их особенности
Канализационные трубы, предназначенные для прокладки в земле, должны отвечать следующим требованиям:
- Иметь гладкие внутренние поверхности, чтобы к ним не цеплялся мелкий мусор. Он может скопиться в одном месте и образовать пробку.
- Быть прочными, способными выдержать нагрузку грунта, уложенного поверх трубопровода.
- Обладать устойчивостью к воздействию агрессивных сред.
Таким требованиям соответствуют канализационные трубы из нескольких материалов:
- Чугун. Чугунные канализационные коммуникации имеют огромный срок службы и способны выдерживать большие нагрузки. Однако из-за шероховатой внутренней поверхности очень быстро обрастают водным камнем. Много хлопот доставляет и сложная технология герметизации стыков. К тому же они хрупкие и тяжелые, поэтому их трудно транспортировать, прокладка коммуникаций в земле будет затруднена.
- Черная сталь. Это прочные и недорогие канализационные трубы, но быстро корродирующие в земле.
- Керамика. Изготавливаются из глины по технологии экструзии с последующим обжигом. За счет покрытия глазурью керамические трубы обладают идеальной гладкостью внутренних стенок, что позволяет им не зарастать отложениями длительное время. Они не подвержены коррозии, стойкие к воздействию агрессивных веществ, но неустойчивы к ударным нагрузкам, а также слишком дорогие и тяжелые для прокладки в частном доме.
- Железобетон. Очень прочные изделия, обладающие биологической и химической стойкостью. Однако из-за большого веса и проблем с монтажом становятся малопривлекательными для прокладки канализационных систем в земле.
- Асбоцемент. К преимуществам асбоцементных канализационных труб можно отнести высокую прочность, инертность к химическим реагентам, отсутствие коррозии, отличные теплоизоляционные свойства, небольшой вес и низкую цену. К недостаткам — низкую стойкость к ударным нагрузкам.
- Полиэтилен. Это недорогие канализационные трубы с высокой пропускной способностью. Они легки в монтаже и транспортировке, устойчивы к химикатам, газовой коррозии, долговечны. Технология выпуска подразумевает варианты с гладкой или гофрированной наружной поверхностью, коммуникации применяются для прокладки в земле на глубину до 15 метров, выдерживают рабочую температуру до 50 °С. Хранить полиэтиленовые трубы можно только в местах, защищенных от попадания прямых солнечных лучей.
- Полипропилен. Канализационные трубы из полипропилена могут выдерживать нагрев до 80 °С, обладают гладкими внутренними стенками, используются в основном для прокладки внутренней разводки в квартирах. Для устройства наружных магистралей в земле такие материалы редко используются ввиду малой жесткости и подверженности деформации.
- Поливинилхлорид. Трубы ПВХ применяются для прокладки трубопроводов как самотечных, так и напорных канализационных систем, бывают гладкостенными и гофрированными, отличаются высокой стойкостью к барическим нагрузкам, агрессивным средам и механическим воздействиям, диэлектрическими свойствами. При прокладке в земле трубы ПВХ соединяются раструбным способом. Такая технология соединения не требует использования специального оборудования, что снижает общую стоимость системы. Температурные ограничения для эксплуатации труб ПВХ составляют -10…+65 ºС.
Обратная засыпка смонтированного канализационного трубопровода
Если ваш трубопровод успешно прошел испытания на герметичность и имеет идеальный уклон, можно проводить обратную засыпку траншеи.
Возможно, Вас заинтересует информация —канализация в частном доме схема глубина укладки
Процесс засыпки очень прост. Необходимо произвести засыпку 15-сантиметрового слоя песка, уплотняя его только на концах труб. Песчаную подушку сверху следует засыпать грунтом, выбирая из него камни и комья.
Рекомендуется производить засыпку землей с «горкой», так как слой грунта после небольшого периода эксплуатации канализации, просядет.
Строительные нормы и правила укладки труб
Основные правила устройства, прокладки наружных сетей канализации изложены в СНиП 3.05.01-85 и СП 42.13330. Согласно их требованиям:
- Расстояние по горизонтали от подземных сетей напорной канализации до фундамента дома должно быть не менее 5 м, самотечной — 3 м.
- Расстояние от бытовой канализации до водопровода из пластмассовых труб должно составлять не менее 1,5 м.
- Канализационные трубы при прокладке в земле от точки слива к септику должны иметь определенный уклон.
- Для компенсации давления в системе канализации должна быть предусмотрена вентиляция.
- В канализационной системе не должно быть резких поворотов и перепадов уровней. Если же поворот неизбежен, то на месте углового соединения в земле монтируется ревизионный колодец.
Этапы внутренней прокладки канализации в частном доме
Не знаете, как проложить трубы канализации в частном доме и с чего начать, если разобраться, то все очень просто. Установка начинается от сантехнических приборов и направляется к месту расположения внешнего патрубка. Прокладку лучше осуществлять под полом. Итак, приступим:
- Сначала нужно соединить S-образный патрубок или гидрозатвор с устройствами сантехники.
- Затем подключается первый ассенизационный трубопровод.
- Горизонтальная конструкция из труб соединяется с патрубком посредством двух колен, угол которых составляет не менее 90 градусов.
- Не забывайте о важности соблюдения уклонов конструкции, для чего нужно использовать хомуты, которые крепятся к стенам. Благодаря им конструкция постоянно находится в нормальном положении.
- Трубы, идущие от унитаза, соединяются с главными элементами канализационной системы, соединяются перпендикулярным тройником.
- Чтобы обеспечить проход трубопровода через перекрытие, нужно в утепленный патрубок установить металлическую гильзу.
- А чтобы перейти из патрубка диаметром 5 см, в 10 см, понадобится специальный переходник.
- Уравнять наружную и внутреннюю канализацию можно с помощью колена.
Будет лучше, если вы соблюдете уклоны патрубков, при диаметре 5 см он должен составлять 3 см, а при 10 см — 2 см. Для того, чтобы промазать имеющиеся трубные стыки, нужно использовать специальные герметические смеси.
Как правильно укладывать канализационные трубы в грунт своими руками
Прокладка канализационных труб начинается с тщательной подготовки:
- расчета основных параметров;
- составления схемы будущей конструкции;
- покупки материалов;
- подготовки инструментов.
Задача облегчается, если канализация будет подключаться к централизованной магистрали. Иначе систему необходимо дополнить автономным септиком или накопительной емкостью.
Необходимые инструменты и материалы
Для сборки пластикового трубопровода нужны следующие инструменты:
- пила для нарезки деталей по размерам;
- острый нож для зачистки заусенцев по линии среза и изготовления фаски;
- рулетка;
- маркер;
- строительный уровень;
- молоток;
- набор отверток;
- дрель.
Кроме самих труб для монтажа и прокрадки канализации требуется комплект фасонных соединительных элементов:
- Отводы 45° или 90°. На концах они имеют раструбы с уплотнителями для плотного соединения деталей.
- Переходники для соединения участков разного диаметра.
- Тройники или крестовины, устанавливаемые в местах разветвлений трубопровода.
- Комплект монтажных резиновых уплотнителей.
Схема укладки
При составлении схемы прокладки канализационных трубопроводов в частном доме нужно учитывать:
- Суммарную мощность всех сантехнических приборов. Этот показатель необходим для вычисления диаметра канализационных коммуникаций.
- Технологию отвода сточных вод.
Канализационная система частного дома может быть самотечной или напорной с выводом стоков в накопительный резервуар или септик. Напорная канализация транспортирует стоки за счет подключения насоса, может иметь изгибы и повороты трубопроводов.
При прокладке самотечной канализации количество углов должно быть минимизировано. Стоки при такой системе движутся под действием силы тяжести по трубам, поэтому их нужно уложить в земле под определенным уклоном в сторону септика. Угол уклона зависит от их диаметра, длины наружных сетей. По нормативам он должен составлять для канализационной трубы диаметром 50 мм — 3 см на каждый метр трубопровода, трубы диаметром 110 м — 2 см на 1 м.п. Для трубного проката свыше 160 мм в диаметре достаточно наклона 0,8 см/м.п.
Накопительный резервуар можно соорудить в виде выгребной ямы с укрепленными стенками, а также из пластиковой, металлической с антикоррозийным покрытием или бетонной емкости.
Интересный материал с советами по правильному выбору уклона и глубины траншеи смотрите на видео:
Метод горизонтального прокола
В местах пересечения автодорог, оград, элементов ландшафтного дизайна прокладку канализационных труб в земле можно выполнить и без рытья траншеи. Для этого применяется метод горизонтального прокола. Технология подразумевает применение буровой установки ГНБ. Бурят горизонтально направленную пилотную скважину, расширяют ее с помощью специальной насадки и протягивают изделие из пластика или металла.
Глубина укладки
Факторы, влияющие на глубину заложения канализационных трубопроводов в земле при прокладке:
- Материала трубного проката и его диаметра.
- Типа почвы. Разные типы грунтов промерзают на неодинаковую глубину. Например, глинистые грунты и суглинок в одном и том же регионе промерзают меньше, чем мелкозернистый песчаник и супеси.
- Высоты подъема грунтовых вод на участке.
- Глубины промерзания почвы в регионе. При отсутствии данных минимальную глубину заложения лотка трубы допускается принимать для изделий диаметром до 500 мм — 0,3 м, для труб большего размера — 0,5 м выше уровня проникания в грунт минусовой температуры, но не менее 0,7 м от поверхности земли (во избежание повреждения наземным транспортом).
Подготовка траншеи
Технология подготовки траншеи под прокладку канализационных труб в земле довольно проста и включает в себя следующие виды работ:
- Выемку грунта на рассчитанную глубину и шире будущего трубопровода на 40 см, по 20 см с каждой стороны. Это делается вручную или механизированным способом — экскаватором.
- Доработку основания траншеи.
- Крепление стенок щитовой опалубкой (если земля рыхлая).
- Уплотнение дна.
- Устройство песчаной подушки толщиной 15–20 см. Песок ровным слоем насыпается в канаву по всей ширине с послойным уплотнением и проливкой водой.
Утепление канализации
Если толщина промерзающего слоя в регионе более 1 метра, то земляные работы по отрывке траншеи потребуют применение специальной техники, что не всегда возможно в условиях тесной застройки участка. Решить проблему можно с помощью теплоизоляционных материалов, устойчивых к воздействию влаги и перепадам температур:
- Базальтовая вата. Утеплитель сверху закрепляют скотчем и оборачивают гидроизоляционным материалом, стыки герметизируют липкой армирующей лентой. Слой гидроизоляции необходим для защиты утеплителя от попадания влаги, вследствие чего базальтовое волокно может потерять свои теплоизоляционные свойства.
- Скорлупы экструдированного пенополистирола. Этот материал практически не впитывает влагу, имеет жесткую структуру, поэтому без деформации выдерживает давление слоя земли. Скорлупы должны плотно прилегать к канализационным трубам в земле, поэтому их нужно подбирать соответствующего диаметра.
Существует еще одна технология утепления канализационных труб — это устройство электрического подогрева. Саморегулирующийся греющий кабель нужно проложить вдоль трубопровода и подключить к электросети, обеспечивая непрерывный обогрев.
Формирование уклона для свободного стока
Чтобы контролировать уровень уклона канализационных магистралей при прокладке, используют специальный прибор — нивелир.
При устройстве бытовой канализации проверку уклона можно выполнить строительным уровнем. Технология расчета уклона:
- С двух сторон траншеи вбивают штыри, между которыми натягивают веревку. Затем с помощью строительного уровня проверяют горизонтальность шнура.
- Требуемую глубину определяют с обоих концов траншеи в зависимости от диаметра сечения и общей длины коммуникации. Для траншеи длиной 50 м и трубы диаметром 110 мм глубина со стороны выпуска из жилого дома должна составлять 1,2 м, то со стороны септика — 2,2 м.
- Чтобы проверить правильность формирования уклона, измеряют высоту траншеи с обеих сторон до шнура.
Работы по прокладке
После подготовки траншеи можно приступать к прокладке канализационных труб под землю. Технология монтажа самотечной линии состоит в следующем:
- В специальные пазы раструбов трубных изделий вставляют уплотнительные кольца.
- Первую трубу опускают в траншею раструбом в сторону фундамента дома и подсоединяют к выводной трубе из дома.
- Гладкий конец второй детали вставляют в раструб первой до упора.
- Аналогичным образом монтируют последующие изделия.
- Для обеспечения дополнительной герметичности соединений внешние стыки покрывают несколькими слоями липкой армированной ленты.
Технология сборки трубопроводов напорной канализации несколько иная:
- Гладкие концы и внутренняя поверхность раструба очищаются от грязи и пыли.
- Далее идет зачистка наждачной бумагой внешней поверхности гладких концов.
- Нанесение на них полосы клея или слоя герметика на расстоянии 2 см от кромки.
- Через 30 секунд гладкий конец можно вставить в раструб и прижать на несколько секунд, дать клею застыть.
- Проверить правильность и достаточность уклона, протестировав систему небольшим объемом воды.
Следует учесть, что через каждые 25 м трубопровода желательно смонтировать колодец для профилактической чистки засоров.
Обратная засыпка канавы выполняется на 30 см песком, затем доверху вынутым ранее грунтом с послойным уплотнением.
Сборный колодец
Последним по порядку следования сточных вод, но не по роли в работе канализации, является коллектор или септик – колодец, в который из трубопровода поступают нечистоты. Располагают колодец таким образом, чтобы он находился в самой нижней точке системы водоотведения.
Расстояние между колодцем и другими объектами, расположенными на участке и поблизости от него:
| Объект | Расстояние не менее, м |
| нежилые хозяйственные постройки | 1 |
| жилые постройки | 5-7 |
| водозаборный колодец | 50 |
| забор между участками | 2 |
| открытые водоёмы | 15 |
Типы колодцев
Для частного дома можно оборудовать колодец одного из трёх типов:
- накопительный колодец или коллектор – герметичная ёмкость, в которую поступают сточные воды, при заполнении коллектора нечистоты откачивают;
- колодец с доочисткой, септик – ёмкость из нескольких последовательно соединённых камер, в которых постепенно отстаиваются сточные воды, осадок перерабатывают бактерии, а частично очищенная вода поступает в последнюю из камер и оттуда уходит в почву;
- станция глубокой очистки – колодец с фильтрами и биореактором (набор веществ и бактерий), в котором происходит очищение сточных вод от опасных микроорганизмов и отделение безопасной органики, очищенная вода уходит в почву, а выделенную органику можно использовать в качестве удобрения.
Рекомендуем ознакомиться: Какие фитинги лучше подходят для капельного полива
Колодец первых двух типов можно оборудовать своими руками. Используют для этих целей готовые ёмкости из пластика или железобетонные кольца. Септики также возводят из кирпича и бетона.
Станцию глубокой очистки своими руками оборудовать сложно, так как это требуется специальных знаний. Колодец этого типа проще купить и установить в готовом виде в подготовленный котлован.
Что делать при замерзании канализации
К замерзанию канализационных труб в земле может привести только несоблюдение технологии прокладки, ошибки в расчете глубины и уклона траншеи.
Чтобы разморозить металлическую трубу в доступном месте, можно использовать паяльную лампу, газовую горелку или сварочный аппарат. Для этого на оба конца замороженной трубы нужно надеть клеммы и включить аппарат. Линия прогреется, лед постепенно растает.
Для разморозки пластиковой трубы можно использовать горячую воду: ее льют именно на замерзший участок. Если он находится далеко от края, то используют шланг меньшего диаметра с насадкой на свободном конце в виде большой лейки (кружки Эсмарха). В нее льют кипяток, пока пробка не растает. В это время сточные воды будут двигаться в обратном направлении, поэтому для их сбора нужно подставить емкость.
Можно воспользоваться горячей водой из водонагревателя, надев шланг на кран. Объема бойлера должно хватить на размораживание канализационных труб.
Для устранения ледяной пробки в трубах из любых материалов очень эффективен парогенератор. Технология его применения заключается в следующем:
- внутрь трубы до упора вставляется паропровод;
- подключается прибор к электросети.
Через некоторое время лед растает под воздействием пара.
Основные этапы прокладки канализации в частном доме
Чтобы система исправно функционировала, и не возникало никаких непредвиденных ситуаций, перед тем, как проложить канализационные трубы в частном доме, нужно грамотно составить подробный проект.
Желательно, чтобы проектирование инженерных систем осуществлялось в момент составления проекта дома, но это актуально, только если намечается новое строительство.
В первую очередь нужно позаботиться о компактном расположении точек водозабора, что позволяет организовать прием стоков в общий стояк. Если же кухня и ванна находятся в разных концах дома, то придется запланировать сооружение двух стояков и септиков, что влечет дополнительные расходы.
Многие специалисты рекомендуют на этапе разработки схемы прокладки наружного и внутреннего трубопровода ориентироваться на некоторые особенности движения стоков по трубам. Обязательно нужно соблюдать такие правила:
- унитаз должен присоединяться к стояку отдельно, кроме того, в соединительную трубу нельзя добавлять другие приборы;
- подсоединение других приборов не должно быть на уровне ниже присоединения унитаза;
- вся сантехника, кроме унитаза, может иметь общую подводку к стояку;
- диаметр подводящей трубы должен быть не меньше размера сливного патрубка.
После того, как составлен проект, можно переходить к таким этапам монтажа системы, как выбор места установки очистного сооружения, обустройство внутренней канализационной сети, вывод ее из дома и монтаж внешней канализации.
Если вы сталкиваетесь с этим впервые, и не знаете, как прокладывать канализационные трубы в частном доме, но хотите сделать все своими руками, то желательно не только ознакомиться с инструкцией монтажа, но и просмотреть видео.
Выполнение работ
После проведения всех подготовительных работ можно приступать непосредственно к монтажу. В первую очередь необходимо разобрать старую систему. Работы проводятся следующим образом:
- Сначала определяются проблемные места, в которых придется проводить дополнительные работы. Это может быть место, где труба проходит сквозь стену.
- С помощью зубила начинается демонтаж чугунных труб. При этом нельзя допускать попадание чугуна в главную магистраль канализационной системы. В противном случае может произойти сбой в ее работе.
Работа с чугунной канализацией – это не самое эстетичное зрелищеИсточник domvpavlino.ru
Если замена магистрального стояка не предвидится, то труба от него отпиливается с помощью болгарки.
После того, как демонтаж был произведен, работы прекращаются до полного остывания соединительных узлов.
Монтаж современных пластиковых труб можно провести двумя способами.
Монтаж пластиковых труб с помощью клея
- трубы режут на куски необходимой длины;
- края зачищают наждачной бумагой;
- края обезжиривают;
- трубы проверяются на совместимость;
- в нужных местах наносится клей;
- обработанные элементы соединяются между собой;
- при сжатии двух труб образовывается валик, напоминающий по цвету жидкий мед;
- высыхает клей на протяжении часа.
Монтаж пластиковых труб с помощью сварки
- монтаж так же начинается с нарезки труб нужной длины и зачистки;
- паяльное устройство нагревается до температуры не ниже 260 градусов;
- закрепляются соединители и труба на паяльнике;
- происходит разогрев деталей до нужной температуры;
Сварка пластиковых трубИсточник 2gis.ru
- трубы соединяются в разогретых местах;
- швы проверяются на целостность.
Монтаж выпуска
1. Для него лучше смонтировать специальное отверстие еще при строительстве дома. Если его нет, то в фундаменте делается отверстие на 200-250 мм шире самого диаметра трубы.
2. Отверстие гидроизолируется
с помощью битумной мастики.
3. Далее в него вставляется специальная гильза (отрезок диаметром на 20-40 мм больше выводящей трубы). Она служит для предотвращения от разрушения основного трубопровода. Гильза должна выступать из фундамента с обеих сторон на 150 мм.
4. В гильзу укладывается выводящая труба. Пространство между ними тщательно заполняется пеной.
5. С внутридомовой канализационной трубой гильза соединяется косым тройником
(тройником 45°) и отводом .
Канализационные крестовины, тройники и отводы
Канализационные стояки без вытяжек, выведенных над крышей
В этом случае сточные воды будут плохо стекать. Так как не имея какой-либо возможности втягивать воздух заполняя весь участок трубы (например, вытекая из унитаза), они вместо воздуха (через вытяжку или аэрационный клапан) будут высасывать воду из сифонов. В этом случае канализационные газы будут поступать в комнаты.
В доме, по крайней мере, один, самый дальний, расположенный от стока за пределами дома, канализационный стояк должен иметь вытяжку, выведенную над крышей
Важно, чтобы высота вытяжки предотвращала обратную засыпку снегом. Она обеспечивает аэрацию установки и удаления канализационных газов наружу
Остальные стояки могут заканчиваться аэрационными клапанами.
Еще раз о правилах
- Изделия для монтажа должны быть без механических повреждений (сколы, трещины, вмятины недопустимы).
- Чем меньше поворотов в системе, тем надежнее магистраль
- При соединениях обязательно соблюдать герметичность
- Запрещено резать и укорачивать раструбы
- Сечение трубы выбирается в соответствии с количеством сантехнических устройств
- Горизонтальные трубы прокладываются под уклоном
- Внутреннюю магистраль следует фиксировать к полу или стене
- Обязательно устанавливать вентиляцию
- Установка «ревизий» является необходимой
- Монтаж стояка с горизонтальной трубой запрещено делать под прямым углом
- Подключение к сантехнике осуществляется гибкими шлангами
- Наружную систему следует утеплять
- На каждые 15 метров внешней канализации устанавливается смотровой колодец.
При соблюдении всех правил прокладки канализационных труб, монтаж будет качественным и долговечным.
