Как правильно проводить отопление в частном доме от установки котла до монтажа теплого пола

А еще, как вариант, быстро можно устроить воздушную систему отопления, установив печь или камин. Однако этот вариант подойдет только для небольших домов, и обогревать будет один этаж от одного теплогенератора. Так как монтировать систему воздуховодов достаточно долго, а у вас нет на это времени.

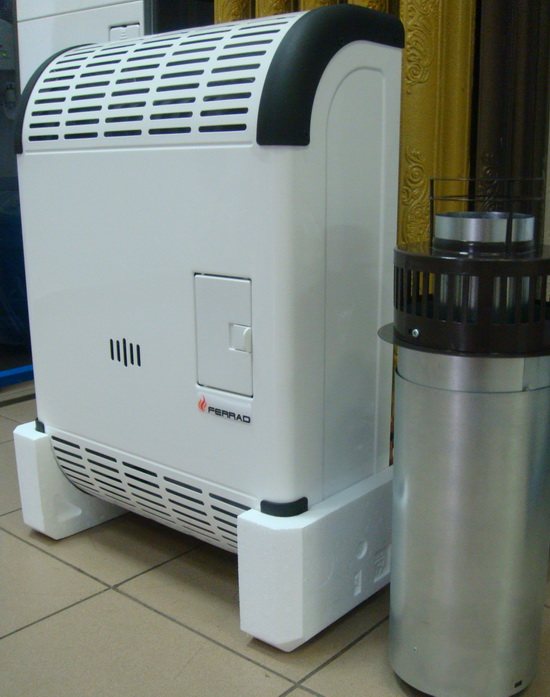

Также возможен вариант установки газовых конвекторов на СУГ. Питаться газовые конвекторы могут от обычных бытовых баллонов емкостью 27 и 50 литров.

Итак, итожим, какую систему отопления можно выбрать для быстрой инсталляции в условиях надвигающейся зимы:

• Система отопления с радиаторами от любого котла, кроме газового.
• Система отопления от электричества с разнесенными по комнатам конвекторами.
• Установка теплогенератора – печи или камина – на твердом или жидком топливе.
• Газовые воздушные отопители на сжиженном газе.

Схема монтажа отопления с тёплым полом в частном доме

В предыдущих разделах мы разбирались с тем, какой котел лучше использовать для организации отопления в своем доме и как сделать разводку труб. Здесь мы рассмотрим еще один вариант – теплый пол.

Как и любая другая монтажная работа, установка теплого пола подразумевает ряд работ. Начинать необходимо с проектирования. Затем, на основании сделанного проекта подбираются материалы и комплектующие. Сюда входят трубы, коллектор со смесительным узлом, утеплитель. Затем готовится основание, куда будут укладываться трубы и проводится монтаж всей системы. Когда все готово, делается пробный пуск. Если всё работает нормально, то основание заливается, проводится первичный запуск и прогрев.

По технической конструкции теплый пол представляет собой что-то вроде слоеного пирога, в который слоями располагаются все комплектующие. Основанием является либо грунт, либо бетонная плита, на которые укладывается тонкая пленка – полиэтилен являющаяся гидроизоляцией. Затем укладывается теплоизоляционный материал, например, экструдированный пенополистирол. Наверх теплоизоляционного материала кладутся трубы и все это заливается цементом.

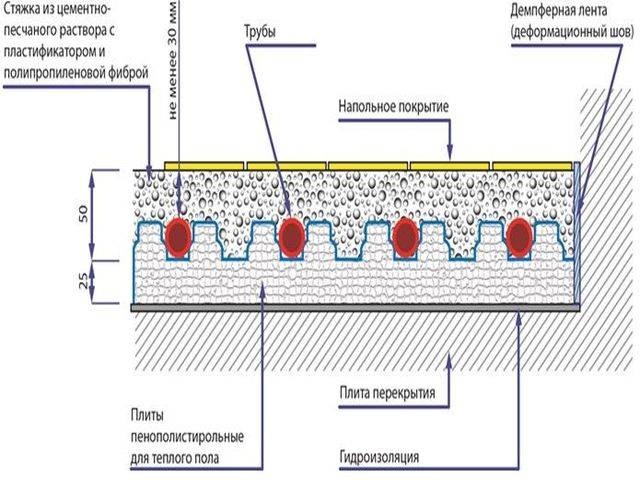

Схема такого «пирога» выглядит:

При монтаже теплого пола, на что необходимо обратить внимание, так это на расположение труб. Существуют две основные схемы укладки – «змейка» и «улитка». Отличаются они только по способу монтажа, поэтому выбрать вы можете любую, какую вам удобнее всего укладывать

Отличаются они только по способу монтажа, поэтому выбрать вы можете любую, какую вам удобнее всего укладывать.

Интервал между трубами зависит от климата. В регионах где холодно, интервал устанавливают в 10 см, в теплых краях можно сделать побольше – 15 см. Длина труб, которые нужны для укладки, рассчитывается следующим образом.

Если брать за основу расстояние между трубами в 10 см, то на один квадратный метр понадобится 10 м труб, а при расстоянии в 15 см – понадобится 6,5 м.

Что касается самих труб, используются они из металлопластика, сшитого полиэтилена и металлические (медные или гофрированные). Диаметр таких труб должен быть 16 и 20 мм (Ду10, Ду15). Лучше всего подходят трубы из металлопластика.

Когда вы нарисуете схему расположения, то по количеству нагревательных контуров на схеме, приобретаете коллектор с соответствующем количеством выходов.

Итак, как происходит монтаж труб

Основа для пола покрывается полиэтиленовой пленкой с напуском на стены. Затем стены на высоту монолита обклеиваются демпферной полосой. Напуск пленки надо будет вывести поверх этой ленты. После устанавливается специальный шкаф, в котором находятся коллектор и насос.

Затем, по нарисованной схеме устанавливаются трубы, а на деформационных швах протягивается компенсационная лента.

Остается протянуть магистрали к радиаторам и утеплить их теплоизоляционным рукавом. И последнее – коллектор подсоединяется к отопительной системе, а насос – к электросети.

Как только вся сборка будет закончена, все контуры заполняются водой для проверки герметичности стыков.

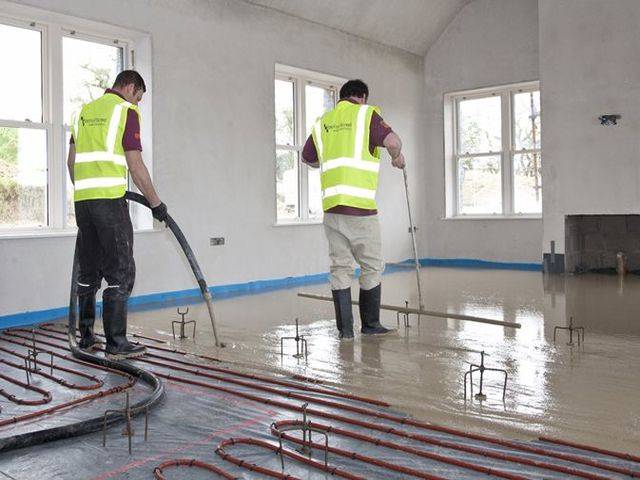

После того, как вы убедились, что все нормально, можно заливать пол. Для заливки берется цементно-песчаный раствор, в который необходимо добавить пластифицирующую смесь. Приобретается она в магазине. Что касается раствора то его можно сделать самостоятельно из расчета одна часть цемента М400 смешивается с тремя частями песка.

Чтобы правильно и ровно залить пол, нужны специальные металлические рейки, которые при помощи уровня устанавливаются на необходимой высоте. Затем готовится раствор и начинается заливка от самого дальнего угла. Что бы трубы в жидком растворе не поднялись, их оставляют с теплоносителем внутри, тем самым утяжеляя трубы.

Заливается пол участками и каждый участок необходимо выравнивать, а при наличии жидких ямок добавлять в них более густой раствор.

Когда весь пол будет залит, его оставляют застывать примерно суток на двое. Затем поверхность зачищается, демпферная лента срезается, а стяжка опрыскивается водой и накрывается пленкой. Делают это в течение 10 дней. Примерно через месяц цементная стяжка будет готова окончательно и можно приступать к балансировке с помощью специальных вентилей в коллекторе. Ими регулируется расход теплоносителя во всех контурах так, что бы он был одинаковым. Вообще, этот этап рекомендуется делать при помощи специалиста.

После этого проводится проверка уже горячим теплоносителем и монтаж теплого пола можно считать завершенным.

Особенности выбора и установки труб

Монтаж системы отопления своими руками предусматривает предварительный выбор подходящих для этого труб.

Чаще всего для изготовления продукция данного типа используются следующие материалы:

• Сталь.
• Медь.
• Нержавейка.
• Полипропилен.
• Полиэтилен.
• Металлопластик.

Использование для организации систем отопления изделий из обычного черного металла в настоящее время почти не практикуется, по причине значительной подверженности ржавлению и забиванию внутреннего прохода. Самостоятельный монтаж подобных изделий вызывает значительные сложности: это под силу только хорошему сварщику, способному обеспечить качественную стыковку. Хотя это не останавливает некоторых домовладельцев, которые для обустройства автономного отопления используют трубы из обычной стали.

Более надежным вариантом являются трубы из меди и нержавеющей стали, хотя на обустройство системы в таком случае придется выложить немалые финансы. Изделия этого типа отличаются надежностью, долговечностью и стойкостью к высокому давлению и нагреванию. В общем, если есть деньги, лучше использовать медь или нержавейку. Для стыковки медных трубок используется пайка, а нержавеющих – разборные и прессовые фитинги. Особенно удобен при прокладке скрытой проводки последний вариант. Обвязывать котлы и организовывать магистрали внутри котельной рекомендуется только при помощи металлических труб.

Более дешевый вариант – использовать для организации отопления полипропиленовые трубы. Лучше всего из всех разновидностей ППР продукции выбирать изделия с алюминиевой или стекловолоконной армировкой. Чтобы смонтировать систему отопления данного типа, придется хорошо постараться, хотя стоимость расходного материала очень дешевое. В плане декоративных качеств пропилен уступает прочим пластикам.

Для стыковки труб ППР и фитингов используется пайка, уровень качества которой проверить довольно сложно. При несоблюдении должного температурного режима пайки обязательно возникнут проблемы с протеканием или перекрыванием расплывшимся полимером внутренности трубопровода. Заметить подобные ошибки по ходу монтажа практически невозможно: проявляются они уже по ходу эксплуатации.

При самостоятельном обустройстве отопительной системы лучше всего использовать металлопластиковые или полиэтиленовые трубы, которые обойдутся несколько дороже полипропиленовых. Особенная простота в выполнении стыков позволяет справиться с этой задачей даже новичкам. Коммуникации данного типа отлично подходят для скрытого прокладывания в стяжке или стенах: главное – использовать в качестве соединительных элементов прессованные, а не разборные фитинги.

Металлопластиковые и полиэтиленовые трубопроводы могут прокладываться как открытым путем, так и маскироваться с помощью декоративных экранов. Также их можно использовать в системах теплых полов. Материал PEX старается вернуться в прежнее положение, что сообщает трубе некоторую волнистость. Для полиэтилена PE-RT и металлопластика подобные дефекты незнакомы: их можно без опаски изгибать в любом направлении.

Элементы отопительной системы

В загородных домах лучше сделать водяное отопление. Этот способ считается традиционным. Тепло в дом поставляется с помощью теплоносителя, который может нагреваться различными энергоносителями.

В такую систему входят следующие составляющие:

• приборы отопительной системы;
• источник тепла;
• трубопроводная сеть.

Если у Вас нет времени и возможности самостоятельно заниматься отоплением, то обращайтесь в Инженерную компанию GWDE. Специалисты по монтажу инженерных систем качественно выполнят свою работу и дадут на нее гарантию до 7 лет.

Полноценная работа невозможна без такого оборудования, как:

• расширительный бак;
• буферная емкость;
• циркуляционный насос;
• распределительный коллектор;
• приборы автоматизаций;
• гидравлический разделитель;
• нагревательный бойлер.

Важно, что для водяной системы отопления обязательным элементом оборудования является расширительный бачок. Все остальное устанавливается в том случае, если требуется.

Виды жидкостей: чем лучше пользоваться

Систему обогрева наполняют разными теплоносителями:

• вода;
• тосол;
• антифриз.

Это основные жидкости.

Вода

Популярный вид жидкости для заполнения отопительной системы. Преимущества:

• хорошая теплоемкость, обеспечен бесперебойный цикл подачи тепла в помещение, даже когда на улице мороз;
• низкая вязкость положительно влияет на работу насоса, испытывает невысокую нагрузку. Преимущество указывает на долговечность агрегата;
• низкий коэффициент расширения воды при нагревании, не требуется установка большого расширительного бака, достаточно конструкции малого размера;
• безопасность;
• доступность.

Система отопления Недостатки:

• при поступлении к системе ресурса, вместе с жидкостью в коммуникации попадает кислород — причина коррозии.

Коррозии образовываются только на металлических трубах. Если в доме, квартире пластиковые коммуникации, ресурс не причинит вреда.

Антифриз

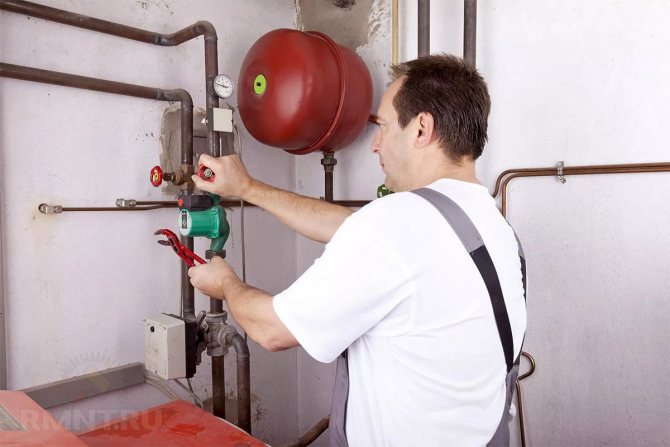

Многие выбирают антифриз вместо воды. Наполнитель прибора отопления для нормальной работы должен иметь качества:

1. высокий процент теплоотдачи;
2. сохранение физико-химических свойств;
3. жидкость не должна оставлять во внутренней части труб накипь;
4. не должен замерзать во время морозов.

Вода попадает не под все характеристики, становиться очагом образования накипи из-за расщепления солей, замерзает при морозах, если вовремя не запустить систему отопления. Антифриз не замерзает при низких температурах, сохраняет свойства внутри коммуникаций, идущих от газового оборудования.

Обычно антифриз смешивают с водой. Соотношение жидкостей зависит от параметров оборудования, климата. Размешивают состав в следующих концентрациях:

• при температурах -40, +115 градусов по Цельсию, необходимо разбавлять в соотношении 50 на 50;
• если температура -60 — +135 градусов, нужно заполнять систему 30 % воды, 70% антифриза.

Антифриз для заливки Преимущества:

1. защита коммуникаций от вероятности появления коррозий;
2. антифриз расщепляет побочные продукты, образующиеся от нагрева;
3. благодаря консистенции теплоносителя, раствор защищает прокладки, синтетические элементы конструкции.

Перед выбором антифриза для заполнения коммуникаций двухконтурного агрегата, необходимо детально изучить требования, технические характеристики отопительного прибора.

Пошаговая инструкция подачи жалобы на позднее включение отопления

Ж°Ã»Ã¾Ã±Ã° ýð ÿþ÷ôýõõ òúûÃÂÃÂõýøõ þÃÂþÿûõýøàÿøÃÂõÃÂÃÂàò ÃÂòþñþôýþù ÃÂþÃÂüõ, ÃÂýøÃÂøÃÂøÃÂþòðýýþóþ þñÃÂð÷ÃÂð ýõ ÿÃÂõôÃÂÃÂüþÃÂÃÂõýþ. ÃÂñÃÂÃÂýþ ôþúÃÂüõýàÃÂþÃÂÃÂðòûÃÂõÃÂÃÂàÃÂûõôÃÂÃÂÃÂøü þñÃÂð÷þü:

1. àÿÃÂðòþü òõÃÂÃÂýõü ÃÂóûà÷ðÃÂòøÃÂõûàÃÂúð÷ÃÂòðõàÃÂòþø ûøÃÂýÃÂõ ôðýýÃÂõ ø ýðøüõýþòðýøõ þÃÂóðýø÷ðÃÂøø, ò úþÃÂþÃÂÃÂàÿþôðõÃÂÃÂàöðûþñð. ÃÂõþñÃÂþôøüþ þÃÂÃÂðòøÃÂàýþüõàÃÂõûõÃÂþýð, ÿþ úþÃÂþÃÂþüààòðüø üþóÃÂàÃÂòÃÂ÷ðÃÂÃÂÃÂÃÂ, ÃÂÃÂþñàüøÃÂýþ ÃÂÃÂõóÃÂûøÃÂþòðÃÂàòþÿÃÂþÃÂ.
2. ÃÂðÃÂõü ÿþôÃÂþñýþ þÿøÃÂÃÂòðõÃÂÃÂàòþ÷ýøúÃÂðàÿÃÂþñûõüð. áûõôÃÂõàÿõÃÂõÃÂøÃÂûøÃÂàüõÃÂÃÂ, úþÃÂþÃÂÃÂõ òàÃÂÃÂÿõûø ÿÃÂøýÃÂÃÂàôþ ÃÂþÃÂÃÂðòûõýøàÿÃÂõÃÂõý÷øø â úÃÂôð þñÃÂðÃÂðûøÃÂÃÂ, àúõü ÃÂð÷óþòðÃÂøòðûø. áþÃÂÃÂðòÃÂÃÂõ ÃÂÿøÃÂþú ÿÃÂøûðóðõüÃÂàú öðûþñõ ôþúÃÂüõýÃÂþò, õÃÂûø þýø õÃÂÃÂÃÂ.
3. àÃÂûõôÃÂÃÂÃÂõü ñûþúõ ÿõÃÂõÃÂøÃÂûÃÂÃÂÃÂÃÂàÃÂÃÂõñþòðýøÃÂ. ÃÂðÿøÃÂøÃÂõ, ÃÂÃÂþ þñÃÂðÃÂøÃÂõÃÂàò ÃÂÃÂô, õÃÂûø ýõ ñÃÂôÃÂàÿÃÂøýÃÂÃÂàüõÃÂÃÂ.
4. ÃÂýø÷àÃÂÃÂðòøÃÂÃÂàÃÂõóþôýÃÂÃÂýÃÂàôðÃÂð ø ÿþôÿøÃÂÃÂ.

áúðÃÂðÃÂàþñÃÂð÷õàÿþôðÃÂø öðûþñà÷ð ÿþ÷ôýõõ òúûÃÂÃÂõýøõ þÃÂþÿûõýøàüþöýþ ÷ôõÃÂÃÂ.

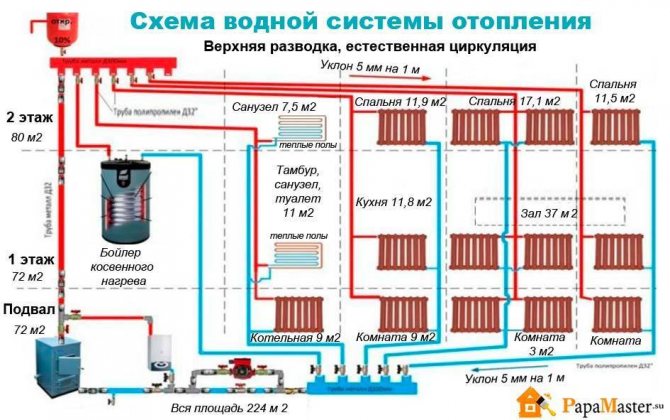

Принцип работы водяного отопления

Система представляет собой замкнутый контур, в котором теплоноситель циркулирует по трубам от котла к радиаторам.

Остывая, вода вновь поступает к котлу, и цикл повторяется многократно.

В качестве теплоносителя чаще используют воду, реже — антифриз. Первый вариант выгоднее, а второй — безопаснее, так как системы не размерзнутся в суровые зимы.

Работу отопления регулируют дополнительные приборы, к которым относятся расширительный бак, манометры, предохранительные клапаны, запорная арматура.

Для создания замкнутой цепи используют трубопроводы

При выборе труб необходимо обратить внимание на материал изготовления. Популярные варианты — оцинкованная или нержавеющая сталь, медь, полимеры

Справка! Чаще выбирают металлопластиковые трубы. Изделия прочны, не подвержены коррозии, долговечны. Внутренние стенки таких трубопроводов гладкие, не зарастают окалиной и накипью, благодаря чему не теряют своих свойств с течением времени.

Естественная и принудительная циркуляция воды

Циркуляция воды обеспечивается за счёт естественных гравитационных процессов или специальных насосов (принудительная циркуляция).

Гравитационные системы выгодны в обустройстве и эксплуатации.

Для него не требуется дополнительное оборудование, а при работе нет шума. Нагретая вода поднимается вверх и распределяется по радиаторам, а остывшая опускается и поступает к котлу.

Движение теплоносителя не зависит от подачи энергии, поэтому в периоды отключения электричества дом остаётся тёплым.

Чтобы спроектировать и смонтировать систему с естественной циркуляцией воды, не требуется особых навыков. Достаточно продумать схему и выдержать необходимые уклоны.

Такое отопление способно бесперебойно работать в течение 30–35 лет. Максимум, что может потребоваться — мелкий ремонт.

Важно! У отопления с естественной циркуляцией воды есть существенный минус: система эффективна, если обустроена двухтрубная система. Когда контур один — радиаторы неравномерно прогреваются и каждый последующий холоднее предыдущего

При экономии на оборудовании приходится переплачивать за трубы и комплектующие.

Для принудительной циркуляции теплоносителя устанавливают насосы.

Такие системы более эффективны потому, что горячая вода быстро поступает к радиаторам, не успевая остыть в трубопроводе.

Отопление отлично работает, независимо от того, какая схема выбрана — одно- или двухтрубная. Однако при отключении электропитания обогрев прекращается, а дом быстро остывает.

Компромиссный вариант — продуманная схема, предусматривающая естественную и принудительную циркуляцию одновременно. При отключении электроэнергии отопление просто переключают в гравитационный режим в обход насоса.

Одно- и двухтрубная, коллекторная разводка

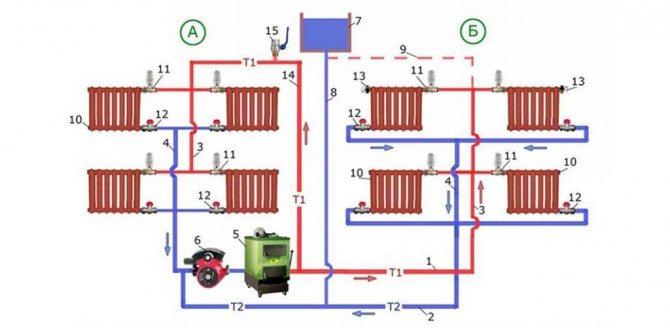

В зависимости от специфики движения теплоносителя и принципа работы различают однотрубную, двухтрубную, коллекторную систему. Каждая из схем имеет свои преимущества:

Однотрубная. Это стандартная схема, в которой сопротивление системы возрастает по мере удаления от котла, что ведёт к неравномерному прогреву радиаторов. Чтобы решить проблему, используют балансировочную арматуру.

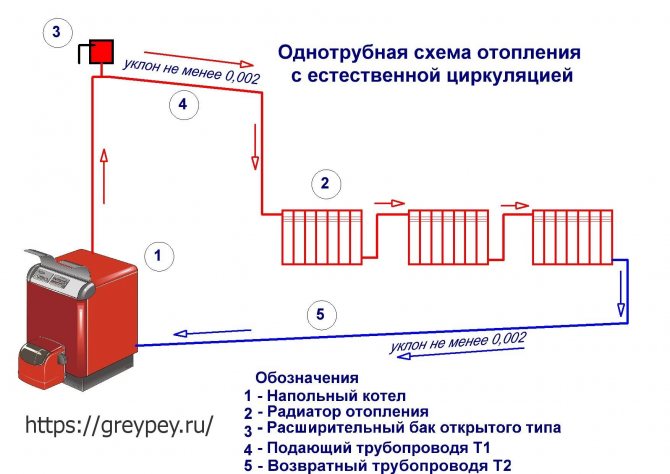

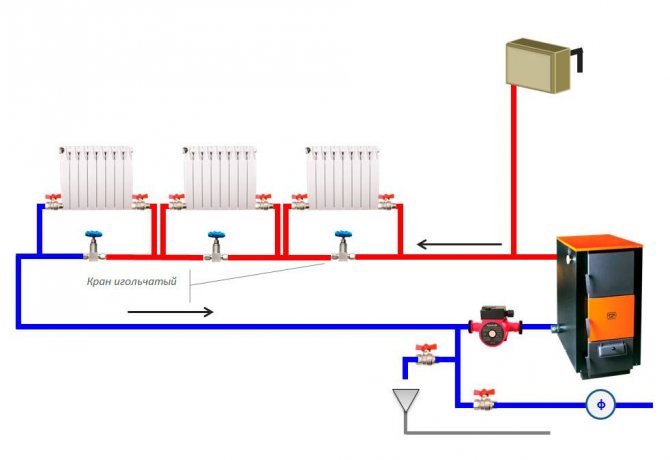

Фото 2. Однотрубная схема отопительной системы с котлом, радиаторами, расширительным баком, циркуляционным насосом.

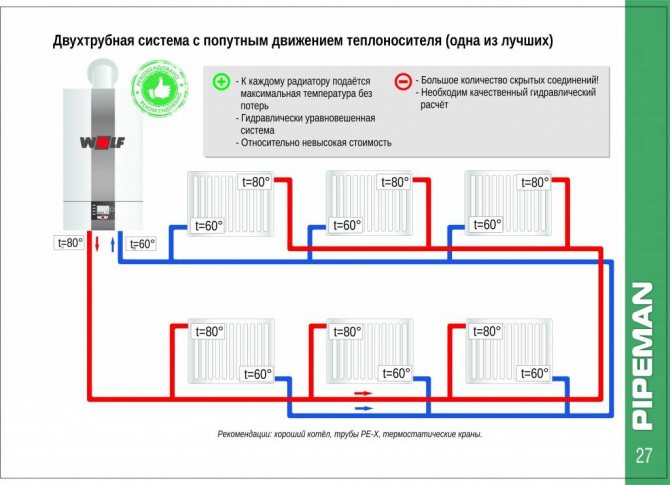

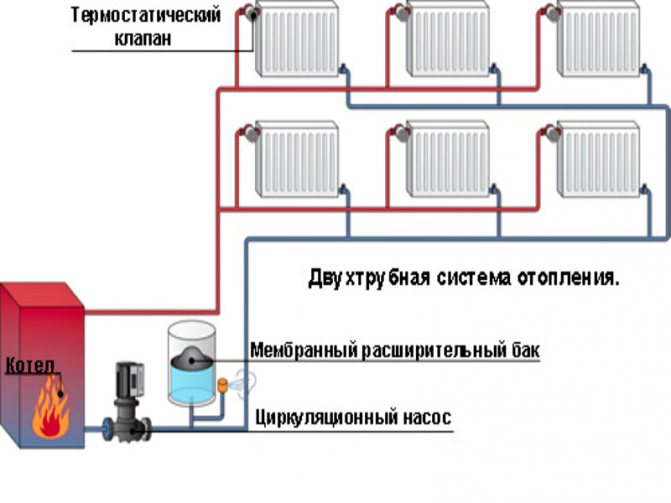

• Двухтрубная. Схема предусматривает две трубы — подающую и обратную. Теплоноситель от котла подаётся ко всем радиаторам в цепи, благодаря чему они равномерно прогреваются. Двухтрубная разводка удобна, практична, но металлоёмкая, поэтому требует серьёзных затрат на обустройство.

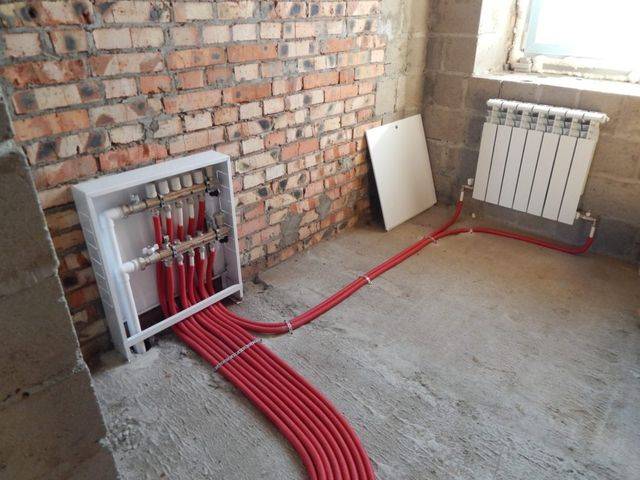

• Коллекторная (лучевая). Это идеальный вариант с точки зрения эксплуатационных характеристик и гидравлической стабильности. Для регулировки технологии работы радиаторов устанавливают шкаф, где размещают коллекторы, всю запорную, балансировочную арматуру. При необходимости отключается один или несколько радиаторов без ущерба для остальных приборов.

Какие бывают виды систем отопления многоквартирного дома

В зависимости от монтажа теплогенератора или местоположения котельной:

1. Автономная система в квартире, где котел отопления монтируется в отдельном помещении или на кухне. Затраты на покупку котла, радиаторов и соответствующих материалов для разводки труб возвращаются быстро, так как такую автономную систему можно регулировать, исходя из собственных соображений относительно температурного режима в доме. Кроме того, индивидуальный трубопровод не теряет тепло, а наоборот – помогает отапливать помещения, так как проложен по квартире или по дому. Индивидуальный котел не нужно приспосабливать под реконструкцию централизованного отопления – один раз составленная и внедренная схема отопления будет работать всю жизнь. И, наконец, уже рабочую схему можно дополнить параллельно или последовательно включаемыми контурами, например, «теплым полом»;
2. Вариант индивидуального отопления, который рассчитан на обслуживание всего многоквартирного дома или целого жилого комплекса – мини-котельная. В качестве примера можно привести старые котельные, обслуживающие квартал, или новые комплексы для одного или нескольких домов на разных источниках энергии – от газа и электричества до солнечных батарей и термальных источников;

Централизованная схема отопления в многоэтажном доме – самое распространенное до сих пор рабочее решение проблемы.

Схемы отопления в зависимости от параметров рабочей жидкости:

1. Отопление на обычной воде, в трубах которого теплоноситель не нагревается выше 65-70 0 C. Это разработка из области низкопотенциальных систем, но чаще всего работают старые схемы с температурой рабочей жидкости, достигающей 80-105 0 C;
2. Отопление паровое, где в трубах перемещается не горячая вода, а пар под давлением. Такие системы уходят в прошлое, и сегодня практически не используются при доставке тепла и обогреве любых типов многоквартирных домов.

Исходя из схемы трубной разводки:

1. Самая распространенная — однотрубная система отопления многоэтажного дома, где и трубы подачи, и трубы обратки – это одна нитка теплотрассы. Такую схему до сих пор можно встретить в «хрущевках» и «сталинках», но на практике у нее есть большой недостаток: последовательно включенные в схему батареи или радиаторы не обеспечивают равномерного переноса тепла – каждый следующий обогревательный прибор будет немного холоднее, а последний радиатор в трубопроводе будет самым холодным. Для хотя бы примерно одинакового распределения тепла по помещениям каждый следующий в схеме радиатор необходимо оснащать бо́льшим числом секций. Кроме того, в однотрубной схеме отопления в пятиэтажном доме нельзя использовать радиаторы, не соответствующие расчетным параметрам, и приборы для регулировки отдачи тепла – клапаны и т.д. регулирования;
2. Схема «Ленинградка» — более совершенное решение, но по той же однотрубной схеме. В этой схеме есть байпас (трубная перемычка), которая может подключать или отключать дополнительные обогревательные приборы, тем самым регулируя теплоотдачу в помещении;

Более совершенная двухтрубная система отопления в многоквартирном доме начала свое существование со строительства зданий по проекту так называемой «брежневки» — панельного дома. Подача и обратка в такой схеме работают раздельно, поэтому температура рабочей жидкости на входах и выходах квартир 9 этажного дома всегда одинакова, как и в радиаторах или батареях. Еще один плюс – возможность монтажа на каждом обогревательном приборе регулирующего автоматического или ручного клапана; Лучевая (коллекторная) схема – последняя разработка для нетипового жилья. Все обогревательные приборы включены параллельно, а с учетом того, что это — закрытая система оо в многоквартирном доме, трубную разводку можно сделать скрытой. При реализации лучевой схемы все регулировочные устройства могут ограничивать или увеличивать подачу тепла дозировано.

Схема однотрубной разводки

В отопительной системе данного типа нагретый теплоноситель последовательно протекает по всем радиаторам, отдавая при этом приборам часть тепловой энергии. Эту схему предпочитают выбирать в том случае, если для устройства системы обогрева помещения выделен небольшой бюджет. Ведь для прокладки однотрубной системы понадобится минимальное количество труб, а также сопутствующих расходных материалов.

Нельзя не указать и на ряд недостатков, характерных для однотрубной системы отопления с верхней разводкой, а именно:

• отсутствие возможности осуществления раздельного регулирования уровнем теплоотдачи для каждого отдельного радиатора;
• снижение количества отдаваемого батареями в помещение тепла по мере их удаления от отопительного котла.

«Ленинградская » схема отопления разработана с целью решения проблемы независимой регулировки уровня теплоотдачи каждой отдельной батареи. В однотрубной системе вода идет через все установленные радиаторы последовательно. Установка запорных кранов на каждую батарею и монтаж байпаса (обходной трубы) позволяет обеспечить циркуляцию теплоносителя при отсекании какого-то отопительного прибора.

Однотрубная разводка системы отопления «Ленинградка» позволяет обеспечить отключение отдельных радиаторов с помощью запорных кранов, при этом движение теплоносителя продолжается по обходной трубе

Видео тонкости заполнения закрытой системы

Соблюдая осторожность и правила запуска, самостоятельно можно справиться с доливом воды в старую систему. При первом запуске проверку и заполнение должны сделать мастера, которые монтировали отопление. Если у вас нет навыков, не старайтесь самостоятельно устранить течь или заменить теплоноситель в контуре

Доверьте работу специалисту – мастер подберет оптимальный носитель, средство для прочистки, которое не повредит внутренние поверхности, и правильно заполнит систему

Если у вас нет навыков, не старайтесь самостоятельно устранить течь или заменить теплоноситель в контуре. Доверьте работу специалисту – мастер подберет оптимальный носитель, средство для прочистки, которое не повредит внутренние поверхности, и правильно заполнит систему.

Порядок пуска отопления многоэтажного дома.

Пуск отопления многоэтажного дома часто связан с неприятностями, возникающими из-за незнания правил. Для запуска отопления необходимо соблюдать определенный порядок и последовательность.

Начало отопительного сезона в ЖКХ часто осложняется проблемами неравномерного прогрева на верхних этажах высотного дома, а также целых стояков и квартир.

Такие проблемы образуются из-за быстрого запуска отопительной системы. При быстром наполнении трубопроводов высотного дома в системе образуются воздушные пробки в системе отопления многоэтажного дома. которые не дают прогреваться стоякам и целым квартирам.

Летом, после гидравлического испытания трубопровода. система отопления остается без движения, давление падает. Для того чтобы при запуске система не наглоталась воздуха и не набралась воздушных пробок, необходимо соблюдать определенные правила запуска системы отопления многоэтажного дома. Как правильно заполнить систему отопления водой многоквартирного дома, а именно:

• 1. Выполнить плавный запуск теплоносителя в систему. Подпиточные насосы в ЦТП включать на минимальных оборотах, чтобы теплоноситель наполнял систему не резко, быстро скачком, а медленно и постепенно.
• 2. Наполнение системы должно выполняться через обратную магистраль любой системы малоэтажного и высотного дома, то есть снизу вверх. При таком наполнении вода, теплоноситель, плавно вытесняет весь воздух, накопившийся в системе за летний период, таким образом, вытесняя из системы воздушную пробку.

• 3. После плавного запуска необходимо произвести выпуск оставшегося воздуха из системы отопления — из воздухосборников, расположенных в верхних точках многоэтажного дома на чердаке.
• 4. На воздухосборнике приоткрывают спускной кран, дожидаясь прекращения характерного свиста воздуха.
• 5. После того, как воздух перестает выходить из крана-спускника, необходимо слить воду из отопительной системы. чтобы выпустить отстатки воздуха. Сливают незначительное количество воды, пока не прекратят выходить пузыри. Воду сливать нужно в ведро или любую другую емкость, чтобы не залить верхние этажи.
• 6. В домах, где отсутствует чердак, например, в пятиэтажках воздух спускают самостоятельно через краны Маевского на последнем этаже дома. Приоткрыв отверткой кран Маевского, спускается воздух, и радиатор сразу начинает прогреваться.

Основные ошибки при запуске системы.

• 1. Ошибкой №1 является быстрый запуск системы через подающую магистраль.
• 2. Ошибкой №2 является слив воды, теплоносителя, из системы в подвале. Абсолютно бессмысленное дело, так как воздух поднимается вверх, и из нижних точек спускать его нет смысла, все равно не выйдет.
• 3. Ошибкой №3 является спуск воздуха и воды из батареи в каждой квартире многоэтажного дома. При правильном запуске системы эта процедура отпадает сама по себе.

Смотреть о том как спустить воздух из радиатора:

• Когда должна быть наполнена система перед запуском отопления после лета
• Как правильно запустить систему отопления 5 и 9 этажных домов
• Воздушная пробка в системе отопления многоэтажного жилого дома.
• Должна ли система отопления быть заполнена в сентябре

Социальные отзывы Cackl e

Как подключить твердотопливный котел

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Примечание. Здесь условно не показан расширительный бак, поскольку он может располагаться в разных местах в различных отопительных системах.

Представленная схема показывает, как подключить агрегат правильно и должна всегда сопровождать любой котел на твердом топливе, желательно даже пеллетный. Вы можете где угодно найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Подробнее об этом рассказано на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар. Насос не может перекачивать газы, поэтому при попадании в него пара циркуляция теплоносителя остановится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

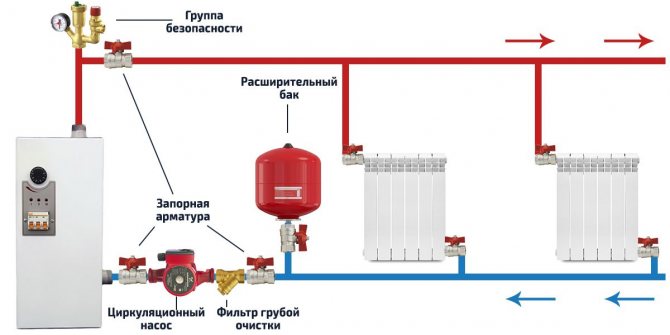

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

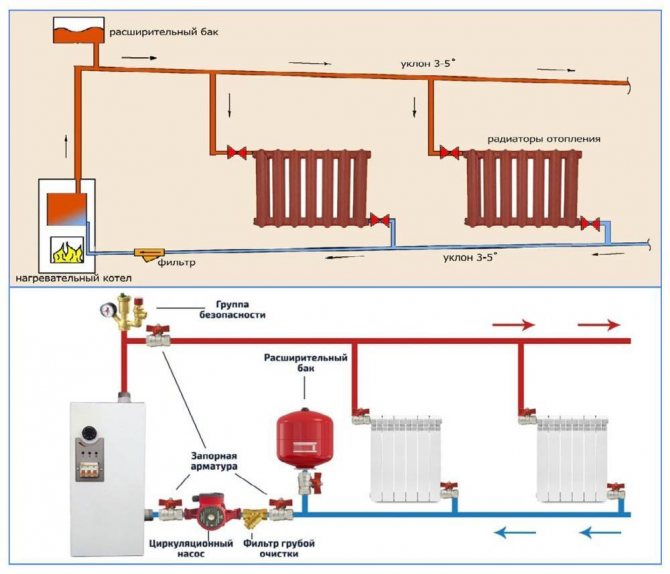

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

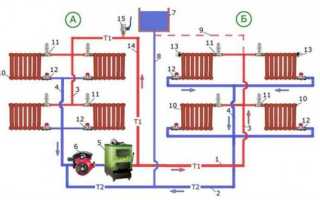

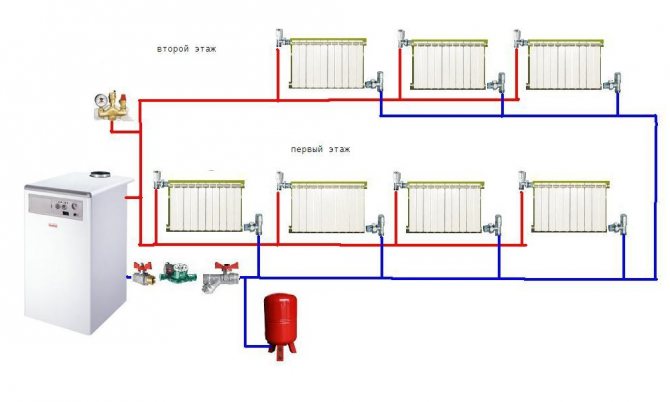

Двухтрубная разводка отопительной системы

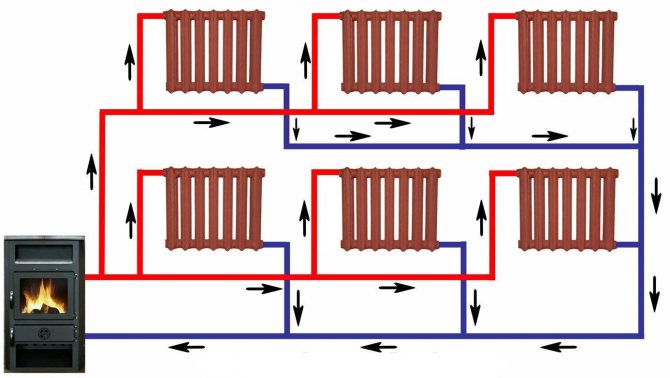

Монтаж твердотопливного отопления частного дома своими руками по такой схеме считается более эффективным, чем предыдущий вариант. Несмотря на сложность исполнения и высокую стоимость, система имеет существенное преимущество: равномерное распределение тепла по всем батареям и создание комфортных условий для проживания.

Двухтрубная система предполагает подведение трубы с горячей водой к каждому теплообменнику и отведение остывшего теплоносителя по отдельной обратной трубе. В этом случае одновременная подача теплоносителя позволяет равномерно нагревать каждый радиатор независимо от его расположения относительно котла.

Такая схема требует большего количества материалов из-за сложности схемы разводки труб.

Работа двухтрубной системы может быть организована по коллекторной или лучевой схеме. В любом случае, разводка отопления от котла в частном доме должна выполняться опытным специалистом.

В первом случае в чердачном помещении устанавливается коллектор, благодаря которому рабочая среда равномерно распределяется по трубам системы отопления. Здесь же монтируют краны, предназначенные для отсечения контуров. Это позволяет выполнять ремонт любого участка без ущерба для работы всей системы.

Однако недостаток у такой надежной и эффективной системы все-таки имеется. Он заключается в необходимости использования большого количества материалов, включая запорную арматуру, трубы, датчики и контрольные устройства.

Лучевой вариант разводки предполагает установку подающей трубы в самой верхней точке помещения и монтаж отводов к каждому радиатору.

Закуп комплектующих

Во-вторых, после того, как система прорисована, следует быстро закупать все ее составляющие компоненты:

• Теплогенератор, трубы, радиаторы, фитинги, запорную арматуру, группу безопасности, экспанзомат для жидкостной системы отопления.
• Кабель, конвекторы, гофру, трубу для проводки, автоматы для системы отопления на электричестве.
• Печь или камин, дымоходные секции, материалы для пожаробезопасной отделки для системы воздушного отопления.
• И, соответственно, газовые конвекторы, патрубки, подводные шланги, рампы (при необходимости), шкафы уличные для воздушной системы отопления на газе.

Способы заполнения – встроенный механизм и насосы

Как заполнить систему отопления в частном доме – используя встроенное подключение к водопроводу с помощью насоса? Это напрямую зависит от состава теплоносителя – вода или антифриз. Для первого варианта достаточно сделать предварительную промывку труб. Инструкция по заполнению системы отопления состоит из следующих пунктов:

• Необходимо удостовериться, что вся запорная арматура стоит в нужном положении – вентиль слива закрыт также как предохранительные клапаны;
• Кран Маевского в верхней точке системы должен быть открыт. Это необходимо для удаления воздуха;
• Вода заполняется до того момента, пока из крана Маевского, открытого ранее, не потечет вода. После этого перекрывается;
• Затем необходимо удалить излишки воздуха из всех приборов отопления. На них должен быть установлен воздушный клапан. Для этого нужно оставить кран заполнения системы открытым, следите чтобы вышел воздух из конкретного прибора. Как только из клапана потечет вода – его нужно перекрыть. Такую процедуру нужно сделать для всех приборов отопления.

После того как произошло заполнение воды в закрытой системе отопления, нужно проверить параметры давления. Оно должно составлять 1,5 бар. В дальнейшем для предотвращения протечек выполняется прессовка. О ней будет сказано отдельно.

Заполнение отопления антифризом

Перед тем как приступить к процедуре добавления антифриза в систему, нужно его подготовить. Обычно используют 35% или 40% растворы, но для экономии рекомендуется приобрести концентрат. Разбавлять его следует строго по инструкции, и только применяя дистиллированную воду. Помимо этого необходимо подготовить ручной насос для заполнения системы отопления. Он подключается к самой нижней точке системы и с помощью ручного поршня выполняется нагнетание теплоносителя в трубы. Во время этого необходимо следить за следующими параметрами.

• Выход воздуха из системы (кран Маевского);
• Давление в трубах. Оно не должно превышать значения 2 бар.

Вся дальнейшая процедура полностью аналогична вышеописанной. Однако следует учитывать особенности эксплуатации антифриза – его плотность намного выше, чем у воды

Поэтому следует особое внимание уделить расчету мощности насоса. Некоторые составы на основе глицерина, могут увеличивать коэффициент вязкости при повышении температуры

Автоматическая система заполнения

Для двухконтурных котлов рекомендуется применять устройство автоматического заполнения системы отопления. Оно представляет собой электронный блок управления добавления воды в трубы. Устанавливается на входном патрубке и работает полностью в автоматическом режиме.

Главным преимуществом этого устройства является автоматическое поддержание давления методом своевременного добавления воды в систему. Принцип работы устройства заключается в следующем: манометр, подключенный к блоку управления, подает сигнал о критическом снижении давления. Автоматический клапан подачи воды открывается, и находится в таком состоянии до тех пор, пока давление не стабилизируется. Однако практически все устройства автоматического заполнения водой системы отопления имеют высокую стоимость.

Бюджетным вариантом является установка обратного клапана. Его функции полностью аналогичны устройству автоматического заполнения системы отопления. Он также устанавливается на входящий патрубок. Однако принцип его работы заключается в стабилизации давления в трубах с системой подпитки водой. При падении давления в магистрали напор водопроводной воды будет воздействовать на клапан. Из-за разницы он автоматически откроется до момента стабилизации давления.

Таким способом можно не только подпитывать отопление, но и осуществлять полноценное заполнение системы. Невзирая на кажущуюся надежность рекомендуется визуально контролировать подачу теплоносителя. При заполнении отопления водой обязательно открываются клапаны на приборах для выхода излишка воздуха.

Способы регулировки системы отопления

Нередко происходит так, что ошибки, допущенные при монтаже системы отопления, можно обнаружить только после запуска оборудования в эксплуатацию. Среди причин возникновения сбоев в теплоснабжении дома значится неправильное определение требуемого количества теплоносителя. Когда жидкости в системе мало, в помещении будет холодно, а если много, воздух перегревается и не переходит в другие комнаты.

Для настройки работы требуется регулировка отопительной конструкции. Если ее не произвести, тогда срок эксплуатации оборудования значительно сократится.

Регулировка системы отопления выполняется одним из двух методов:

• качественным способом – путем изменения температуры теплоносителя;
• количественным способом – при нем меняют объем жидкости.

Качественная регулировка осуществляется на источнике теплоты, а количественная – непосредственно на отопительной конструкции. До того, как приступить к ее выполнению, определяют объем расходуемой жидкости и температуры теплоносителя, используя для этого специальные приборы — водомер и расходомер.

Когда подобных устройств нет, тогда сравнивают фактические величины расхода с расчетными данными. Чаще всего монтируют двухтрубные системы обогрева, способные обеспечить в доме тепло и комфорт. Также потребуется запорно-регулирующая арматура для отопления.

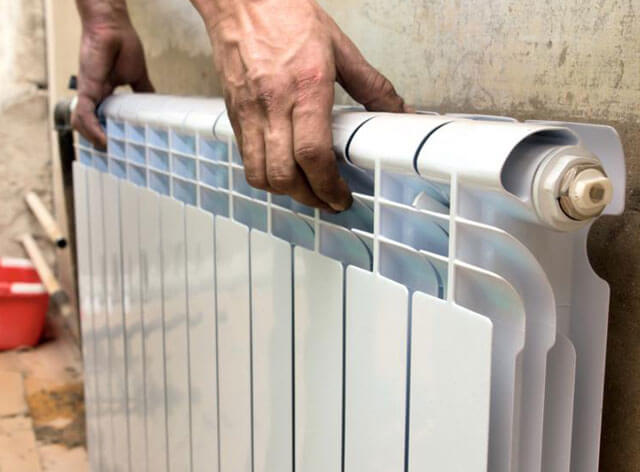

Устанавливаем и подключаем радиаторы

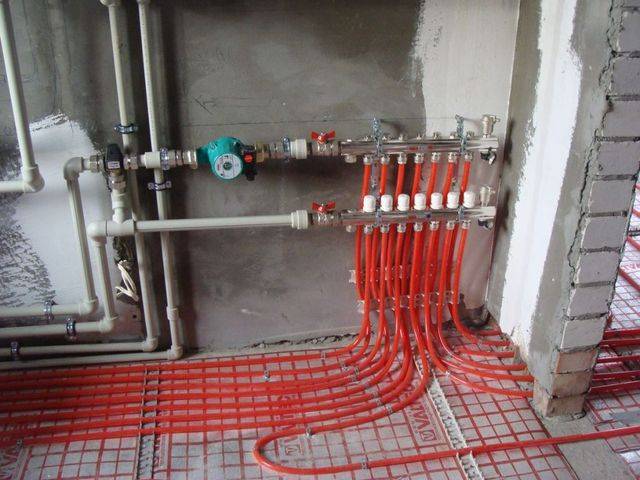

С коллекторной схемой всем понятно. Есть коллектор с выходами по количеству радиаторов. Каждый подключаем отдельно от самого коллектора самой тонкой трубой 16 мм.

Для большей экономии на материалах подключаем двухэтажный дом по двухтрубной схеме. Каждый выход с коллектора — это будет стояк на один этаж. От коллектора подключаем так называемые стояки по этажам. Для того чтобы понять как правильно проводить отопление в частном доме и рассчитать диаметры труб обратимся к теории.

Как мы знаем для комфортной температуры в доме нам в среднем нужно обеспечивать тепловую мощность системы отопления в 1 кВт на 1 квадратный метр площади при стандартной высоте потолка 2,5-2,7 м.

Скорость потока жидкости в трубах должна находится в пределах от 0,4 — 0,6 м/с тогда тепловая мощность, которую смогут передавать эти трубы составит (для сшитого полиэтилена/ППР мм):

16/20 мм (вн. 12) — 3,7-5,5 кВт (2 – 4 радиатора);

20/25 мм (вн. 15) — 5,7-8,7 кВт (4 – 6 радиаторов);

25/32 мм (вн. 20) — 10,2-15,3 кВт (6 – 10 радиаторов);

32/40 мм (вн. 25) — 16 – 24 кВт (10 – 16 радиаторов).

Расчет взят из таблицы соответствия скорости к количеству тепловой мощности.

Соответственно если площадь этажа до 100 м кв. то на этаж нам достаточно привести стояк из трубы сечением 25 мм для сшитого полиэтилена и 32 мм для ППР. Далее по уменьшению мощности уменьшаем диаметр трубы таким образом:

К коллектору уходит 25 сшитый полиэтилен. Разветвляем его на этаже тройником 20/25/20 и далее по схеме, а точнее следуя из расчета. На 16 трубу до 5,5 кВт нагрузка, на 20 трубу до 8,7 кВт и т.д. Ну вы поняли…

Рекомендую присмотерется к трубам рехау или их аналогам. О том какая труба рехау лучше подходит для отопления здесь.

ПНР теплоснабжения

По важности проведения процедуры, пнр теплоснабжения можно сопоставить с установкой оборудования или проектировкой. В момент запуска контролируются все ее составляющие, также и готовность оборудования, его результативность и продуктивность. Опрессовка как основополагающий этап в подготовке системы обогрева

Опрессовка как основополагающий этап в подготовке системы обогрева

Когда главные фазы монтажного процесса закончены, нужно сделать пуско-наладочные работы – проверить эфективность обогревания, его исправность, а еще вывести оснащение на рабочие показатели. Одним из начальных этапов пнр теплоснабжения считается опрессовка. Эта процедура обеспечивает комфорт для проживания в помещении, при котором система отопления функционирует правильно.

Опрессовка состоит из следующих последовательных действий:

1. Проверка коммуникаций при помощи лишнего давления;
2. Тестирование насосов;
3. Проверка надежности трубо-проводов – основополагающий этап пнр теплоснабжения, который считается обязательным;
4. Наблюдение за герметичностью трубных змеевиков;
5. Гидравлические проверки.

Опрессованные коммуникации оставляются на день под давлением

Нужно обратить внимание, что во время перепада температуры, нагрузка в них чуть-чуть уменьшится – не стоит этого бояться. Это традиционный физический процесс, когда при остывании вещества оно сжимается. С пнр теплоснабжения может справиться даже человек, который не имеет больших знаний в этой сфере – процедура проста и не просит конкретных способностей

С пнр теплоснабжения может справиться даже человек, который не имеет больших знаний в этой сфере – процедура проста и не просит конкретных способностей.

Тестовый прогон при пнр систем отопления

Испытание системы отопления происходит, прежде чем начинается отопительный период. Перед тем как заполнить трубы водой, их нужно вымыть. В ходе процесса убираются очень маленькие частицы металла и полимерных материалов, застрявшие во время обработки труб.

Прогон жидкости при пнр теплоснабжения делают согласно графику начала работ по отплению. Испытание выполняется при температуре 60-70 градусов, в зависимости от периода года: замерзшие трубы заблаговременно необходимо прогреть.

Продолжительность проверки равна 7 часам, при этом проверка оборудования должна показать хорошие результаты. Вся оснастка должна выдерживать тестовую нагрузку: это означает, что трубы готовы к непрерывной работе.

Запустив тестовое тестирование, контролируются цокольные этажи постройки. Конкретно здесь могут появиться проблемы из-за разницы показателей давления. Для выпуска воздуха при пнр теплоснабжения используют специализированные открывающиеся устройства, по средствам которых убирают остатки появившегося вещества.

Конечным шагом считается проверка котла и его регулировка, после этого приступаем к применению обогревания полностью.

Очень важная информация

Ниже будут описаны ситуации, когда то или иное включение батареи может быть нежелательным, а подчас неприемлемым!

4.1.Без перемычки использовать терморегулятор нельзя

В пункте 2 мы с Вами поговорили о терморегуляторе. Однако нужно понимать, что эксперименты с регулятором температуры возможны только при наличии перемычки! Если ее не будет, а Вы уменьшите диаметр проточной трубы, то общий ток горячей воды через Вашу квартиру уменьшится. Что конечно же недопустимо, иначе к Вам придут соседи!

4.2. Терморегулятор может засориться

Если Вы используете перемычку, но по какой-то причине на время ее выключили и терморегулятор выставили в положение 5, т.е. обеспечили полный поток горячей воды только через батарею, как показано на рисунке:

то вроде все хорошо. Однако, мы должны принимать действительность, какая она у нас есть. Даже, если мы в первый раз правильно включили батареи центрального отопления, нет никакой гарантии, что, например, через месяц или два не пройдет новый грязевой поток через трубы. А вот тогда, если перемычка выключена, то шлепок грязи прямиком пойдет в Ваш терморегулятор, который, на самом деле, очень к ней чувствителен. В итоге, в терморегуляторе образуется затор, и вода вообще не пойдет в батарею. Не пойдет она и в перемычку, ведь Вы ее закрыли. Поэтому, в этой ситуации вода через Вашу квартиру перестанет идти, в доме по Вашему отопительному стояку вода также остановится и начнет остывать на морозе. В результате отряд злых соседей вместе с председателем ТСЖ или ЖСК в Вашу квартиру обеспечен.

Понятно, что включение по приведенному выше рисунку аналогично не приемлемо для положений регулятора 4,3,2,1,*

4.3. Перемычка всегда должна быть включена

Возьмите себе за правило, неважно, используете Вы регулятор температуры или не используете, но перемычка должна быть включена всегда. Таким образом, Вы всегда обеспечите ток горячей воды через Вашу квартиру

Когда имеет смысл выключить перемычку? Например, когда Вы чувствуете, что батарея подзасорилась. Тогда Вы пускаете весь ток воды через батарею, отключив перемычку. Возможно более мощному потоку горячей воды и удастся протолкнуть застрявшую грязь. Но это нужно делать непродолжительно и только под Вашим контролем — оставить ситуацию в таком виде и пойти спать — нельзя. Дело в том, что если грязь не удастся протолкнуть, то вновь образуется затор: вода не сможет пройти ни через батарею, ни через перемычку.

Системы антиобледенения и сетевого обогрева

Есть еще один неблагоприятный нюанс: лопаются трубы с дальнейшим подмыванием водой конструкции дома, размывается фундамент. Далее нужно будет проводить серьезный ремонт, который потянет за собой внушительные суммы затрат. Во избежание такого нелицеприятного момента можно использовать систему антиобледенения и сетевого обогрева труб.

Чтобы обеспечить непрерывную внешнюю разморозку системы отопления применяют такое устройство обогрева, как последовательный резистивный кабель.

Чтобы обеспечить антиобледенение в трубах с питьевой водой, кабель такого плана прокладывают непосредственно внутри труб.
