• Плюсы и минусы управления с нескольких точек
• Какие выключатели применить Проходной выключатель

Схема подключения двух приборовУсловия безопасности

В некоторых случаях возникает потребность полноценно управлять освещением из двух точек. Это может быть нужно на производстве в длинных проходах или на складах с несколькими выходами. Человек, вошедший через один вход, может выйти через другой и выключить за собой свет. В быту такая необходимость может возникнуть в спальне – включение освещения удобно производить при входе, а выключение – рядом с кроватью. Создание таких схем возможно, но есть некоторые особенности, которые предлагаются к ознакомлению.

Два выключателя на одну лампочку схема

Shematic.net

Включение и выключение лампочки двумя выключателями

Схемы Схемы в быту Включение и выключение лампочки двумя выключателями

Включение и выключение лампочки двумя выключателями

Схема позволяет в одном месте включить, а в другом выключить лампочку. Выключатели независимы между собой, каждым из них можно включать и выключать свет в разных местах. Параллельно включив можно использовать несколько лампочек. При замене лампочки патрон не находиться под фазным напряжением относительно нуля или земли, когда лампочки выключены.

Рис. а) — схема б) — разводка проводов включения — выключения лампочки двумя независимыми выключателями. Выключатели могут быть разнесены на значительные расстояния, к примеру, в разные концы коридора, или лестничной клетки, где не нужно возвращаться, чтобы выключить свет.

Схема включения света с двух мест

Схема включения света с двух мест.

Схема включения света с двух мест

Иногда бывает удобно включить свет с одного места, а выключить с другого, например в длинном коридоре. Это можно достаточно легко реализовать. Достаточно будет двух проходных переключателей. Электрическая принципиальная схема включения света с двух мест представлена на рисунке. Давайте посмотрим как она работает.

В схеме включения света с двух мест обозначены: L1 #8212 лампа, S1 и S2 #8212 проходные переключатели. Это не обычные выключатели, а именно переключатели, у них три контакта и они переключают общий контакт то на один, то на второй контакты. В положении проходных переключателей, указанном на схеме цепь замкнута и лампочка будет гореть. Но если же мы нажмём на клавишу, например переключателя S1, то общий контакт S1 переключится на нижний по схеме контакт, цепь разорвётся и лампа L1 погаснет. Соответственно, если мы теперь нажмём клавишу переключателя S2 и он переключит свой общий контакт в нижнее по схеме положение, то цепь снова замкнётся (но уже по нижнему проводу) и лампа снова загорится. Такие переключатели удобно использовать не только в длинных коридорах, а ещё например, на лестницах в доме, в спальне (первый выключатель у двери, второй у кровати)#8230 Применение может ограничить только ваша фантазия. Ну а если фантазия разыгралась и захотелось включать-выключать свет аж с трёх мест? Или может с четырёх-пяти? Можно и это осуществить. Схема подключения будет только посложнее.

Схема включения света с трёх мест

В схеме включения света с трёх мест обозначения такие же, как и в предыдущей, но добавился ещё один переключатель S3 #8212 это двойной спаренный проходной переключатель, ещё его называют перекрёстным переключателем. У него шесть контактов два их которых общие и они переключаются одновременно. На данной схеме при таком положении переключателей лампа L1 выключена. Но стоит нажать клавишу любого из переключателей и она загорится. Для примера давайте нажмём наш новый переключатель S3. При нажатии клавиши S3 его общие контакты, соединённые двойной линией, опустятся вниз(по схеме),ток пойдёт через верхний контакт S1, верхний контакт S3, верхний контакт S2 и через лампу L1. Цепь замкнута, лампа горит.

В схеме включения света с четырёх, пяти и более мест просто добавится ещё один, два или более двойных спаренных проходных переключателей соответственно. Включаются они также в разрыв двух проводов между переключателями, перемычки выполняются прямо внутри S3 и в других перекрёстных переключателях.

Несмотря на то, что схема кажется сложной, внутри распределительной коробки вся группа переключателей подключается также, как и один обычный выключатель. Неудобство будет состоять в том, что между выключателями нужно будет протянуть трёхпроводный кабель. третья жила будет нужна, чтобы #171 вернуть#187 фазу от последнего выключателя к распредкоробке.

Альтернативная схема включения света с двух мест.

Схема включения света с двух мест 2

И напоследок добавлю альтернативную схему включения света с двух мест. Схема практически такая же, что и на первом рисунке, но лампа подключена в разрыв переключателей, это может быть удобно при монтаже. Например, если второй выключатель окажется около другой распредкоробки, то ноль можно будет взять с этой коробки, а если к тому же у вас в длинном коридоре висит много ламп, включённых в параллель, то может оказаться удобным подключить один из проводов ламп ко второму выключателю с другой стороны коридора. Тогда останется протянуть всего лишь одинарный провод между переключателями, что сэкономит материал, ведь для схемы на первой картинке нужно класть трехпроводный кабель.

Хочу отметить, что переходные переключатели по внешнему виду такие же, как и обычные одноклавишные выключатели.

PRO_Maks Прохожий

На форуме с: 13 сен 2008 Сообщения: 32 Симпатии: 1 Баллы: 18

Да если включены оба, то оба и должны быть выключены.

Чтобы и включалась от любого и выключалась от любого?

ua1aua Мастер

Croniss Ученик

На форуме с: 16 июл 2008 Сообщения: 451 Симпатии: 9 Баллы: 78

ua1aua, извините, но Ваша схема на 100% повторяет уже предложенную LuxZ.ru (Вы просто перекинули один из входящих проводов, совершенно не изменив идею/принцип).

Если на одном из концов коридора обе клавиши двухпозиционного выключателя будут находится в положении “Включено”, то на противоположном конце коридора свет вы не ВЫключите. Ваш вариант будет работать только в том случае, если в обоих концах коридора ОДНА из клавиш выключателя ОБЯЗАТЕЛЬНО должна находится в положении “ВЫКЛЮЧЕНО”.

Например, если обе клавиши выключателя К1 — включены, но выключателем К2 свет вы не выключите.

Поэтапная инструкция по монтажу

Условно подключение коммутационного устройства можно разделить на несколько этапов. Начинают с кабелей: если проводка старая, то она обязательно требует замены.

Затем необходимо правильно соединить провода в распределительной коробке, а напоследок — в механизме выключателя. Для монтажа люстры или светильника обычно используют инструкцию, предложенную производителем.

Этап #1 – подготовка стен

Этап штробления стен рекомендуется пропускать только в том случае, если уже проложена новая проводка с медными жилами подходящего сечения. Когда возникают сомнения, лучше проконсультироваться с электриком.

Для осветительной группы подходит обычный провод ВВГнг с сечением 1,5 мм². Если вместе с освещением подключаются розетки, то лучше сразу брать тот же провод, но 2,5 мм².

В подготовку стен входит штробление, обустройство мест монтажа подрозетников и распредкоробок. На этом же этапе можно установить дополнительный автоматический выключатель в электрощиток.

Отдельное защитное устройство пригодится, когда линия освещения потребует ремонта – можно отключить только один контур, остальные будут работать в обычном режиме.

Система освещения деревянного дома отличается типом проводки. Скрытый способ не применяют, так как он является крайне пожароопасным и требует максимальной изоляции кабелей.

Провода монтируются с наружной стороны, на специальные изоляторы. Вместо внутренних выключателей устанавливают накладные, но принцип подключения жил к клеммам не меняется.

По окончании штробления бетонных, кирпичных, газобетонных стен канавки, в которые укладывают провода, заделывают строительной смесью или алебастром. Затем можно штукатурить и проводить декоративную отделку стен, но месторасположение проводов лучше сохранить на чертеже или схеме – до следующего ремонта.

Этап #2 – подключение в распредкоробке

Распределительная коробка – это камера, где происходит разводка и соединение жил. При установке выключателей или розеток различного типа схема подключения меняется.

Но сначала нужно правильно выбрать распаячную коробку. Раньше использовались металлические изделия, сейчас выпускают более безопасные и удобные в монтаже пластиковые аналоги.

Существуют внутренние и внешние модели, но работать легче и оперативнее всегда с внешними. Если потребуется срочное расключение проводов по причине замены электроустановки, то для доступа к встроенной распредкоробке придется демонтировать штукатурку, а затем производить ремонт.

Корпус внешней модели всегда на виду: достаточно открутить крышку и произвести необходимые действия.

Если провод трехжильный – а сейчас чаще всего применяют именно его – то в распредкоробке, аналогично нулевой жиле, происходит скрутка «земли». А если проводка старая, но надежная, то смысла менять ее нет, и нужно использовать подключение, указанное на схематическом изображении.

Существует несколько способов соединения проводов. Самые распространенные – скрутка с последующей изоляцией и использование клемм.

Пайку применяют крайне редко. Если вы привыкли пользоваться клеммниками, то можно рассмотреть вариант распредкоробки с уже предустановленными клеммами.

Этап #3 – монтаж светильников

Как производится установка люстры с двумя лампами или двух раздельных светильников, зависит от многих факторов:

• модели осветительного прибора;
• готовности проводки;
• основы для монтажа.

Проще всего менять осветительное оборудование, когда провод выведен в месте установки, например, в центре комнаты.

Если потолок новый и представляет собой подвесную конструкцию (натяжной, пластиковый или гипсокартонный), то для монтажа люстры следует установить дополнительный крепеж или закладные.

Когда от двухклавишника к светильнику подаются два фазных провода, их подключают поочередно – каждый к своей лампе. Также из распредкоробки протянуты две нулевых жилы – их тоже раскидывают по разным лампам.

Если обе лампочки присоединить к одному и тому же проводу, то они будут включаться/выключаться одновременно, и смысла устанавливать двойной выключатель нет.

При установке двух раздельных ламп в разных комнатах принцип подключения остается прежним, меняется только протяжка проводов от распредкоробки – они направляются в разные стороны. Как правило, комнаты находятся по соседству. Распредкоробку лучше монтировать над выключателем, примерно в 15-20 см от потолка.

Этап #4 – установка выключателя

Ни в монтаже, ни в подключении двухклавишника никаких сложностей нет. Его устанавливают в подрозетник или прямо в стену, зафиксировав лапками или винтовым соединением. Как именно присоединяются провода, показано на фото.

Если в люстре не две, а более ламп, что встречается гораздо чаще, то подключение выполняется по группам. Все лампы делят на две равнозначные или неравнозначные группы, и тогда провод с контакта L1 направляется к одной, а провод с контакта L2 – ко второй.

Условное деление на группы производится в зависимости от желаемой степени освещенности комнаты. Если нужны два режима интенсивности, слабый и яркий, то можно к одной лампе подвести первую жилу, а к остальным вторую. Чтобы достичь максимального уровня яркости, достаточно нажать обе клавиши.

Схема подключения двух выключателей на одну лампочку

Подключить к одной лампе или светильнику два и более выключателя совсем несложно, схема подключения при этом выглядит вот так:

Но в быту сложно представить условия, где можно эффективно применять такое подключение.

Главным недостатком этой схемы является то, что удобства в управлении светильником или лампой она не добавляет. Ведь включая свет, например, выключателем «А», вы не выключите его выключателем «B», а только этим же «А», всё это вызывает только путаницу.

Если же вам требуется, чтобы оба выключателя не только управляли лампой, но и были связаны между собой, и вы могли бы включая свет одним выключателем, выключать его другим и наоборот – необходимо использовать переключатели их еще называют проходные выключатели или перекидные и изменить схему подключения.

Переключатель (проходной выключатель) внешне ничем не отличим от обычного выключателя, но в его основе лежит принципиально другая, более сложная схема управления.

Если стандартный выключатель просто разрывает или соединяет электрическую цепь, то переключатель разрывая электрическую цепь на одном проводнике, переключает её на другой, от сюда и название.

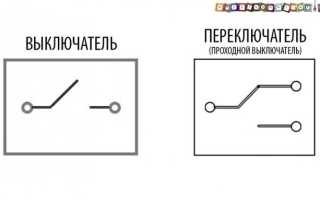

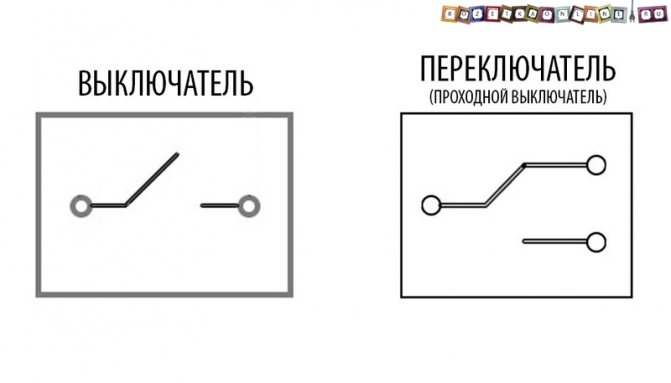

Ниже, для наглядности, представлены схематически выключатель и переключатель вместе, и вы можете увидеть их различия.

Как вы понимаете, для реализации полноценного управления лампой с двух мест с помощью проходных выключателей, схема электропроводки требуется другая и выглядит она вот так:

Подробнее о схемах подключения проходных выключателей, мы уже рассказывали ЗДЕСЬ.

Более того, для удобства самостоятельного подключения двух переключателей к одной лампе, я рекомендую пользоваться ЭТИМ материалом, в котором пошагово, наглядно показан процесс подключения и установки проходных выключателей.

Если же вы решите, что двух выключателей для управления одной лампой вам мало и удобнее если их будет три, пять или больше, тогда вам потребуется изучить схему подключения трех и более выключателей на одну лампу, где к обычным проходным переключателям, добавляются перекрестные.

Не пугайтесь, в этом нет ничего сложного, вы обязательно разберетесь, а для удобства всегда сможете посмотреть, как подключить систему из трех и более переключателей к одной лампе – ЗДЕСЬ. А кроме того, к вашим услугам моя помощь, задавайте ваши вопросы в комментариях к статье, я стараюсь оперативно помочь всем!

Итак, подведем итоги, чтобы подключить к одной лампе два выключателя, необходимо выполнить электропроводку по ЭТОЙ схеме, а также купить и установить вместо обычных выключателей — переключатели, приобрести их вы сможете любом электротехническом магазине или отделе строительного супермаркета.

Выводы и полезное видео по теме

Как правильно выполнить соединение проводов и установить приборы, лучше всего представить, просмотрев обучающее видео.

Двухклавишник на два светильника:

Нюансы подключения люстры:

Полезные советы по подключению:

Процедуру установки и подключения двойного выключателя можно выполнить без привлечения квалифицированного мастера, однако во время работ следует помнить о правилах безопасности. Перед электромонтажными работами необходимо учесть все факторы и выбрать верную схему.

Есть, что дополнить, или возникли вопросы по подключению двойного выключателя? Можете оставлять комментарии к публикации и участвовать в обсуждениях. Форма для связи находится в нижнем блоке.

Источник: sovet-ingenera.com

Простая схема проходного выключателя с двух и трех мест

В данной статье рассматривается, какой должна быть схема проходного выключателя с двух мест, позволяющая управлять освещением помещения (включать и выключать) из разных точек. Кроме того, что разные группы ламп можно подключать к различным выключателям, иногда нужно в одном месте включить свет, а пройдя помещение, в другом выключить. Это реализуется с помощью перекрестных переключателей.

В квартире или доме можно назвать множество мест, где пригодиться возможность выключать свет из нескольких точек. Самый типичный случай, это длинный коридор или гараж, где пара выключателей избавляет от необходимости сначала выключить свет, а потом в потемках идти к противоположному выходу.

Другой пример — в спальне, было бы удобно разместить один выключатель у входа, а второй у прикроватной тумбочки. Это удобно, включать свет, когда вошли, и когда уже ложитесь спать, выключить освещение, не вставая с кровати.

Маркировка и внешний вид проходного выключателя

Также такой принцип включения/выключения света очень полезен для подъезда многоквартирного дома, когда освещение подъезда и лестницы можно выключать на своем этаже, уже дойдя до квартиры (но надо учитывать, что таким образом будет все освещение включаться или отключаться на всех этажах одновременно).

А если вы хотите каждую отдельную лампочку контролировать из нескольких мест, то это потребует монтажа отдельной схемы управления и выключателей для светильников на каждом этаже.

Управление лампочкой из двух мест (схема проходного выключателя с двух мест)

Правильное название нужного вам типа выключателя — «проходной переключатель». Хотя внешне он выглядит как типичный выключатель на одну клавишу, переключателем он называется не зря. Данный прибор, при обоих положениях клавиши не выполняет разрыв электрической цепи, а производит переключение с одного контакта на другой.

В типовой схеме с двумя переключателями, установленными в разрыве цепи между лампочкой и фазой, между переключателями проложены два провода и нажатие на клавишу любого может включить или выключить освещение, не зависимо от положения второго выключателя.

То есть, если цепь разомкнута, то нажатие на клавишу любого из переключателей, замкнет цепь, а второе переключение на том же или на втором выключателе — разомкнет.

Собрать такую схему никакой сложности не представляет, достаточно найти на каждом переключателе общую клемму, которая не переключается, у одного из переключателей к этой клемме подсоединяют провод фазы, на втором выключателе к общей клемме присоединяют провод от лампочки или светильника.

А оставшиеся на каждом переключатели по две клеммы соедините между переключателями в любом порядке. Нулевой идет прямо к лампочке, как это и должно быть. Так что, в итоге, после сборки данной схемы, у вас в распределительной коробке пройдут пять проводов. Иногда такие переключатели делают двойными, то есть, один корпус с двумя независимыми клавишами и шестью клеммами.

Управление светом из трех и более мест (схема проходного выключателя с двух мест)

Если схема проходного выключателя с двух мест уже более или менее понятна, то для реализации этой же задачи, но с тремя выключателями, вам понадобиться кроме знакомых уже проходных переключателей (2 шт.) еще и один перекрестный переключатель. Внешне его можно отличить только по четырем клеммам для проводов, а так — типичный одноклавишный выключатель. Существуют и двойные перекрестные переключатели на две клавиши и, соответственно, на восемь клемм.

В случае управлением освещением из трех точек, проходные выключатели ставят в начале переключающей цепи и в конце, а перекрестный выключатель — между ними. Это можно посмотреть на стандартной схеме, как подключают перекрестный и проходные переключатели.

Перекрестный переключатель имеет такое название потому, что через него проходят две линии электропитания. И этот прибор каждым нажатием клавиши переключает их накрест. Типичный пример использования цепи из трех выключателей — подъезд и лестничные пролеты трехэтажного дома. Проходные переключатели монтируют на первом и третьем этажах, а перекрестный — на втором.

Теперь можно при входе в подъезд или выйдя из любой квартиры на лестничную клетку включить свет, любой из переключателей замкнет цепь. А при выходе из подъезда или когда подниметесь на нужный этаж, опять-таки, любым из переключателей независимо выключить лампочку.

Надо отметить, что если точек контроля освещением четыре или больше, то в данной схеме просто увеличивается количество перекрестных переключателей в середине цепи.

Итак, поняв отличие специальные переключателей от бытовых выключателей освещения, вы точно знаете, как собирается и коммутируется схема проходного выключателя с двух мест. Как видите сделать управление из множества мест одной лампочкой совершенно не сложно. Вот если вы захотите управлять из нескольких мест каждым светильником отдельно, то тогда вам придется монтировать намного больше схем.

Общая информация

Когда может быть неудобна классическая схема:

• На лестничных площадках, когда освещение включается только внизу на весь подъезд, или на каждой площадке отдельно для данного этажа.
• В длинных коридорах с двумя выходами. Если включить свет при входе, пройти насквозь коридор и выйти, свет останется гореть впустую. За сутки расход электроэнергии станет непомерно высоким.
• Для внешних фонарей у входа в здание. Часто бывает, что освещением крыльца можно управлять непосредственно от входа в здание. То есть, для того, чтобы включить фонарь в темное время суток, приходится идти до выключателя в темноте. Если же человек вошел в дом и зажег свет, ему придется или оставлять его на всю ночь, или выключать за собой и подниматься в квартиру впотьмах.
• В проходных помещениях. Если даже квартира невелика, встречаются ситуации, когда человек входит в одну комнату, включает электроосвещение. Проходит в следующую, включает лампу там и идет обратно, в первое помещение, чтобы выключить электросветильники, ставшие уже не нужными. Гораздо удобнее будет провести дублирующую клавишу управления в дальнюю комнату.
• У изголовья кровати, чтобы выключать верхнюю люстру. Бывают случаи, когда в спальне включено малое освещение – ночник или бра, и приходится вставать с кровати и идти выключать верхний свет. Чтобы этого избежать, можно установить дополнительный электровыключатель на люстру поблизости от кровати.

Итак, случаев, когда человек нуждается в дублирующих перекидных переключателях, довольно много. В каждом из них придет на помощь устройство, позволяющее включать и выключать светильники из разных помещений, разными клавишами и независимо друг от друга.

Такой способ очень практичен и помимо общего удобства помогает экономить электроэнергию. При помощи проходного электровыключателя не нужно оставлять свет, например, на крыльце, на всю ночь. Можно просто включить его с верхнего этажа по мере необходимости и выключить возле входной двери.

Осветительные лампы, подсоединенные по такому принципу, могут быть как люминесцентными, так и лампами накаливания. Кроме того, таким образом можно подключать любые приборы, помимо осветительных, нуждающиеся в подобной схеме включения/выключения.

Схемы подключения и соединение двух выключателей на одну и две группы ламп

Прошли те времена, когда схему подключения электроприборов, в том числе светильников, «подгоняли» под имеющиеся коммутирующие устройства, заботясь об оптимальном расположении последних. В настоящее время различных по функциональности и техническим возможностям выключателей, переключателей и так далее такое разнообразие, что можно смело делать разводку электропроводки таким образом, чтобы включение и отключение используемых электроприборов было максимально удобно их пользователю. Частный случай – управление освещением с двух мест (точек), то есть парой выключателей.

Классическая схема подключения одной лампы (светильника) всем известна. Нужен 1 выключатель, который располагают в наиболее доступном или удобном для управления освещением месте: в начале или середине проходных комнат, длинных коридоров, галерей, аллей (дорожек в саду); на входе в помещение либо подъезд и так далее. С тем, насколько это бывает неудобно, сталкивались практически все.

Установка двух выключателей удобна для длинных проходных помещений

А теперь те же и другие варианты управления осветительными устройствами, но с помощью 2-х выключателей:

• В проходных комнатах и помещениях, а также строениях с двумя входами (гаражи, сараи, хозпостройки для содержания домашних животных или птицы), особенно когда они противоположные. Установка по одному выключателю на каждый вход избавит от неприятной необходимости идти в темноте, чтобы включить свет или после его выключения. Ведь часто бывает, что нужно зайти через одну дверь, а выйти через другую.
• В коридорах, галереях, на аллеях (дорожках в саду) и др., особенно когда они длинные, подключение двух коммутаторов – по 1-му на каждом конце этих объектов – обеспечит не только удобное использование света, но и его экономию. Ведь можно будет пользоваться освещением при передвижении в любом направлении и сразу отключать его после прохождения этого участка пути.
• В подъезде жилого многоквартирного или на лестнице между этажами частного двухэтажного дома. Здесь тоже 2 выключателя и удобно, и экономично.
• В спальне. Если один коммутатор разместить у входа, а другой у изголовья кровати, то не придется с нее вставать, чтобы выключить свет, когда придет пора засыпать. И наоборот, проснувшись, можно сразу, не вставая, включить освещение, а потом выключить его уже только на выходе из спальни, не возвращаясь к кровати. Особенно это удобно, когда у спальни большие размеры.
• И во многих других случаях, когда возникает необходимость управления 1-им осветительным прибором с двух мест.

Разместив один из выключателей у изголовья, можно управлять верхним светом, не вставая с кровати

Как видно из примеров, 2 выключателя – это не только очень удобно, но и еще позволяет экономить электроэнергию, то есть, в конечном итоге, деньги. Ведь свет можно выключить сразу же, как только он стал не нужен. И его не надо оставлять на всю ночь, как это было в случаях с 1-им коммутатором, например, в длинных коридорах, когда возвращаться в их начало для обесточивания светильников не имело смысла. Ведь свет и был включен, чтобы пройти этот коридор.

Рассматриваемое применение двух выключателей предполагает, что независимо от положения коммутационных контактов одного из них другим всегда можно в любой момент включить или выключить освещение. Обычные выключатели, которыми человечество пользуется еще с момента изобретения электричества, для этого совершенно не пригодны. Ведь они изначально конструктивно не рассчитаны на такую работу, потому что в одном из двух своих положений размыкают (разрывают) электрическую цепь. Поэтому, как их между собой не соединяй, все равно, если у одного из них контакты разомкнуты, вторым ни за что не включить электроприбор. А они должны быть именно соединены как-то между собой, так как предполагается, что будут использоваться для управления работой одного и того же светильника, то есть установлены в составе 1-ой общей электрической цепи.

Для независимого управления освещением, да и другими электроприборами с двух мест используются, сравнительно недавно появившиеся на рынке электротехнических товаров, так называемые проходные выключатели.

Их также еще называют проходными переключателями или перекидными выключателями и переключателями. А есть еще перекрестные переключатели, но это немного другие и более сложные устройства, используемые совместно с проходными для управления электроприборами из трех и более точек. Их можно установить вместо проходных, но они обойдутся дороже, а вот наоборот менять нельзя. Внешне с лицевой стороны эти коммутаторы ничем не отличаются от обычных выключателей. Такие же корпус и 1 или 2 клавиши (иногда другой тип детали управления) для включений-отключений.

Внешне проходной переключатель отличается от обычного выключателя в следующем: с обратной стороны корпуса, там, где подсоединяются провода электропроводки, у него 3 клеммы для них. То есть к проходному переключателю подключаются 3 проводника. У обычного коммутатора только 2 клеммы (у перекрестного переключателя – 4). Это если коммутационное устройство одноклавишное.

Если же понадобится управление 2-мя группами ламп одного светильника, то есть нужны будут двухклавишные (двойные) проходные переключатели, то надо искать устройства с шестью клеммами под подсоединяемую проводку. У сдвоенных обычных коммутаторов только 3 клеммы (у перекрестных переключателей – 8).

У проходных выключателей три клеммы для подключения проводов

А теперь о внутренних конструктивных и вытекающих из них отличиях в работе. Подводимая к проходному выключателю цепь выходит из него по 2-м линиям, между которыми он производит переключение. То есть в каждом из 2-х своих положений этот коммутатор одну выходящую из него линию замыкает, а вторую разрывает. Получается, что он как бы никогда и не разрывает проходящую через него цепь. Как это работает на практике и обеспечивает независимое управление с помощью 2-х проходных переключателей 1-м электроприбором, рассмотрено в следующей главе и наглядно видно на схемах, приведенных в ней же.

Подключить два проходных коммутатора для коммутации 1-го осветительного либо какого-то другого электроприбора или нескольких, подсоединенных последовательно, то есть объединенных в одну группу, можно только одним способом. Так что ошибиться в этом невозможно. Ниже приведена схема подключения для одной лампы.

В этой типовой схеме видно, что проходные коммутаторы подсоединяются последовательно друг за другом в разрыве цепи между потребителем электроэнергии и фазой. Причем соединены они должны быть 2-мя проводами. На следующей схеме двух выключателей на одну лампочку можно более наглядно рассмотреть работу всей цепи в целом.

На предыдущем рисунке электроприбор был включен, а на этом было произведено его отключение переключателем № 2. Очевидно, что это же самое действие можно было сделать и коммутатором № 1. И по нынешнему положению переключателей видно, что любым из них можно вновь запитать электроприбор.

Собрать такую схему очень просто. У переключателей точно так же, как изображено на рисунках, входная (общая) клемма под фазу либо ноль находится с одной стороны корпуса, а 2 выходные – с другой. Так что смело соединяем их, причем в любом порядке, 2-мя проводами между собой. А потом, к уже подсоединенным коммутаторам, подводим остальную проводку: к одному из них производим подключение лампы, к которой подведен ноль, а к другому – фазы. Так как подключить все электроустройства следует через распределительную коробку, ниже приведена схема правильной сборки всей цепи с ее использованием.

Чтобы включать и выключать 2 группы электроприборов, потребуются сдвоенные (с двумя клавишами) проходные коммутаторы. Следующая схема как раз для такой цепи, собираемой с использованием распределительной коробки.

На рисунке отчетливо видно и в комментариях к нему подписано, что потребуются проходные коммутаторы 2-х разных модификаций – один с подключением фазы сверху, а другой – снизу. Несмотря на кажущуюся сложность, и эту цепь сделать достаточно просто. На переключателях, точно так же, как это изображено на рисунке, есть отметки в виде стрелок, подсказывающие, какой провод куда заводить.

Схематические особенности

Схема установки такого рода устройств не сложна, но требует внимательности.

Для создания данного типа управления освещением с двух мест потребуются проходные выключатели, имеющие два положения переключения и три контакта. При этом переключение должно иметь перекидной характер, то есть, первый узел будет общим для двух оставшихся. В одном из положений переключения он замыкает первый, а в другом – последующий контакт. Замкнутость трех соединений сразу в этой конструкции исключена.

Если рассматривать составляющие схемы электролинии с двумя перекидными коммутирующими конструкциями, то в нее входит:

• Соединительная коробка, иначе называется ответвительной. Служит для защиты соединений электрокабелей.
• Устанавливается в каждом помещении, а в больших комнатах их бывает несколько.
• Соединительные провода (двух, трех и четырехжильные)
• Два проходных коммутирующих устройства
• Непосредственно светильник

Примерная схема подключения проходных выключателей с двух мест выглядит так:

• Провод «ноль» идет от источника на ответвительную коробку, а после нее – на светильник.
• Провод «фаза» идет от того же источника на ту же коробку, а потом – на общий контакт первого переключателя.
• Перекидные контакты (два) переключателя 1 через разветвительную коробку соединяются с такими же деталями переключателя 2.
• Фаза от общего контакта выключателя 2 идет на другой электроузел светильника.

Примерная схема подключения проходного двухклавишного выключателя с двух мест представлена далее на фото:

Монтаж системы управления одним осветительным прибором из двух точек несложен. Он производится следующим образом:

• На требуемые места установить перекидные коммутирующие конструкции
• Вывести от них кабели трехжильные
• Монтировать электросветильник, или несколько, заведенные в параллельное соединение
• Вывести от него (них) двужильный кабель
• Установить соединительную коробку. Выбор места для нее определяется кратчайшей длиной кабеля и удобного доступа к самой коробке
• Завести в коробку провода от питания, перекидных конструкций и электроосветительных приборов
• Соединить их так, как описано выше

При таком соединении четыре контакта (две пары) с обоих точек соединяются между собой. Для включения освещения фаза идет к осветительному прибору с общего узла электровыключателя 2.

Для примера предлагаем вам посмотреть видео, в котором представлена схема подключения проходных выключателей с двух мест:

Проходной выключатель схема подключения

Обычные выключатели, которые установлены у нас дома, способны включать и отключать освещение из одного места. Согласитесь что люстру, которая находится в спальне, можно включить только выключателем, который находится там же.

Но что делать, если требуется необходимость управлять одним светильником из разных комнат одновременно. С помощью обычных выключателей такую схему сложно собрать. На помощь придут проходные выключатели или как их еще называют переключатели.

Такие выключатели используются для организации управления светильниками независимо из нескольких мест. Предлагаемая схема включения не только очень удобна, но еще и позволяет довольно существенно экономить электроэнергию.

Рассмотрим в этой статье, как собирается схема подключения проходного выключателя в распределительной коробке.

Особенно актуально применение проходных выключателей для управления освещением лестничных пролетов. Часто для этой цели используют схемы с применением реле времени, но, следует признать, что они не так удобны в использовании, менее надежны и экономичны.

Все передвигаются по лестницам с разной скоростью, да и вы сами можете сегодня подниматься налегке, а завтра с тяжелым чемоданом. Ставить же большие временные задержки с учетом запаса – означает уменьшать экономию.

Предлагаемая схема позволяет включить светильники внизу одним выключателем, а поднявшись по лестнице, выключить другим. Если же вам понадобится спуститься, вы используете проходной выключатель наверху для включения света, а внизу – для его выключения. Так же удобно использовать подобную схему для освещения длинных коридоров.

Впрочем, проходные выключатели будут полезны не только обладателям длинных коридоров и многоэтажных домов. Они очень пригодятся и обитателям небольших квартир. Типичная ситуация. В вашей квартире имеется проходная комната, при входе в которую вы включаете свет, затем проходите в следующую комнату, включаете свет в ней, а ставшее ненужным освещение в проходной комнате отключаете проходным выключателем. Согласитесь – очень удобно. Избавляет от лишнего хождения и экономит электричество.

Еще один пример. Вы заходите в спальню и у двери включаете свет. Укладываясь в кровать, включаете настольную лампу или бра, чтобы почитать книжку перед сном, но теперь вам надо снова встать, пойти к двери и выключить люстру! А можно этого не делать, если вы заранее установили у изголовья кровати проходной выключатель.

Для реализации такой схемы управления используются так называемые «проходные выключатели», которые, строго говоря, на самом деле являются переключателями. В отличие от обычных выключателей они имеют не два, а три контакта и могут переключать «фазу» с первого контакта – на второй или третий.

В качестве источника освещения в такой схеме могут использоваться любые типы ламп – от обычных ламп накаливания до люминисцентных, энергосберегающих и светодиодных. Впрочем, по такой же схеме можно подключать не только лампы, но и любую другую нагрузку, управлять включением которой вам требуется из нескольких мест.

Как подключить проходной выключатель — схема управления светильником из 2 мест

Процедура подключения проходного выключателя мало чем отличатся от подключения обычного выключателя. Разница только в количестве контактных клемм и подводимых проводов. У проходного выключателя их три.

Учтите заранее, что от распределительной коробки к такому выключателю вам надо протянуть трехжильный провод.

Проходной выключатель схема подключения — управление светильником из 2 мест

В схеме используются два проходных выключателя и распределительная коробка, в которую заведены провода от управляемого светильника и трехжильные провода от выключателей.

Фазный провод от распаечной коробки подключается к общему входному контакту первого проходного выключателя. Два других (выходных) контакта соединяются с проводами, идущими от аналогичных контактов второго выключателя. А общий (входной) контакт второго выключателя соединяется с проводом, идущим от светильника.

Второй провод от светильника напрямую соединяется с нулем распаечной коробки.

Сечение трехжильного провода, подводимого к проходным выключателям нужно подбирать в соответствии с мощностью управляемого светильника.

Как подключить проходной выключатель — схема управления светильником из 3 мест

В определенных случаях возникает необходимость обеспечить не два, а более пунктов управления светильниками. Например, свет на лестнице многоэтажного дома должен включаться и выключаться на каждом этаже. Та же ситуация с длинным коридором, в который выходят двери нескольких комнат.

Реализовать такую схему можно, но понадобятся кроме простых проходных выключателей еще и перекрестные выключатели. В таких выключателях уже не три, а четыре контакта – два входных и два выходных, представляющих собой две пары одновременно переключаемых контактов. Соответственно и подводить к таким выключателям нужно четырехжильный провод.

Проходной выключатель схема подключения — управление светильником из 3 мест

В такой схеме управления используются обычные проходные выключатели на первом и последнем пункте управления светильниками и перекрестные – на всех остальных.

Количество пунктов управления не ограничено, возрастает только сложность коммутации в распределительной коробке из-за большого количества подводимых к ней проводов. И здесь не обойтись без грамотной маркировки проводов при их прокладке, иначе вы в них просто запутаетесь.

Принцип подключения таков – выходная пара контактов первого проходного выключателя соединяется с проводами, идущими к входной паре следующего перекрестного выключателя и так далее, вплоть до последнего проходного выключателя, общий контакт которого соединяется с проводом, идущим к светильнику. Фазный провод подключается к входному контакту первого выключателя, а второй провод от светильника – к нулю распаечной коробки.

К каждому проходному выключателю протягиваем трехжильный провод, а к каждому перекрестному – четырехжильный.

На представленной схеме показано подключение трех пунктов управления светильниками, состоящих из одного перекрестного и двух проходных выключателей.

Пошаговый монтаж

Монтаж проходных выключателей возможен как при открытом, так и при скрытом типе проводки. Его можно выполнить собственными силами при соблюдении нескольких правил безопасности:

• Обесточьте квартиру перед началом работ.
• Внимательно проверяйте, где расположена фаза, а где ноль.
• Соединяйте провода аккуратной скруткой, обжимайте и изолируйте их.
• Жестко закрепляйте на поверхностях ответвительную коробку и электрофурнитуру.
• Определите мощность осветительного прибора и подбирайте трехжильный кабель соответствующего сечения, исходя из мощности потребления электроэнергии.

Схема включения проходного выключателя из двух мест:

За счет своей конструкции, дублирующие электровыключатели не имеют определенного положения «включено/выключено» своей клавиши. Два соединительных узла в данной конструкции находятся в положении «замкнуто/разомкнуто» в зависимости от положения электроконтактов другого выключателя. Следовательно, положение клавиши при выключенном свете всякий раз будет разным.

Альтернатива

Альтернативой проходным дублирующим переключателям могут стать бистабильные реле или светодиодные электросветильники, оборудованные датчиками движения и освещенности.

Бистабильные реле выгоднее устанавливать, если требуется управлять освещением не двумя, а четырьмя и более электровыключателями. Светильники же с датчиками движения не настолько практичны, нежели проходной выключатель. Скорость перемещения, количество остановок и другие факторы будут влиять на постоянные включения/выключения электроосвещения, что крайне неудобно.

Удобство использования в быту проходных электровыключателей сделало вышеописанную схему управления лампами освещения очень популярной. В настоящее время сложно представить себе жилое или производственное строение, где не применяются перекидные коммутирующие конструкции.

Сделать в своем жилище такой тип управления электроосветительными приборами совсем несложно, если следовать рекомендациям, данным в нашей статье и соблюдать технику безопасности.

В заключение предлагаем вам посмотреть ещё одно познавательное и интересное видео о схеме подключения и установке проходных выключателей из 2 мест:

Источник: elektrik24.net

Пять самых часто задаваемых вопросов

Можно ли сделать управление несколькими источниками освещениям с двух мест с помощью ПВ?

Да, подобная реализация возможна. Схема двойного ПВ на две лампочки будет отличаться лишь тем, что у каждого переключателей будет не одна кнопка, а несколько (по количеству ламп). Каждая кнопка будет регулировать только работу соответствующей ей лампочки и не влиять на работу остальных.

Можно ли сделать управление лампочкой из трех и более мест с помощью ПВ?

Воплотить подобную схему в жизнь с помощью только лишь проходных выключателей невозможно. Для решения этой проблемы дополнительно реализуются параллельные переключатели, которые позволяют увеличить количество мест управления освещением до любого нужного числа.

Чем отличается проходной выключатель от обычного?

Принцип действия обычного выключателя достаточно прост — при нажатии на кнопку от либо прерывает электрическую цепь, либо наоборот передает электрический ток далее. ПВ работает сложнее. При нажатии на кнопку происходит переключение между различными контактами. Конечный результат (будет ли активирована лампочка или нет) зависит от положения других переключателей.

Чем отличается проходной выключатель от параллельного?

Параллельный переключатель в отличие от проходного содержит целых 5 контактов, которые и обеспечивают более сложную схему управления освещением, имеющую гораздо большее количество вариантов. В ПВ всего три контакта, один — общий, а два других служат для передачи напряжения или разрыва электрической цепи — это зависит от положения кнопки.

На что нужно обращать внимание при выборе ПВ?

При выборе ПВ следует уделить пристальное внимание на конкретный тип устройства. Они могут различаться своими характеристиками, а также формой. Выделяют ПВ открытого (для соединения с открытой проводкой) и закрытого тип (Для соединения с проводкой, идущей внутри стен). Контакты устройства рассчитаны на конкретный электрический ток, поэтому при выборе модели следует ориентироваться на предполагаемую нагрузку.

Как подключить 4 ПВ?

Четыре ПВ подключаются с помощью перекрестных выключателей, как было описано выше.
