Выключатель света с регулятором яркости: устройство, критерии выбора и обзор производителей

Со временем бытовые технические приборы претерпевают изменения, становясь безопасней и комфортнее в пользовании. Сравнительно недавно в широкий обиход вошли диммеры – приборы, меняющие мощность ламп.

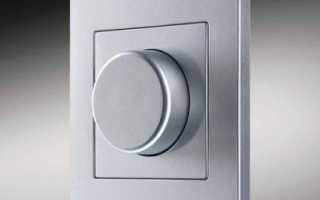

Особым удобством в применении обладает выключатель света с регулятором яркости – приспособление, практически не отличающееся внешне от обычного устройства.

Давайте вместе разберемся в конструктивных особенностях устройств с регулятором, их достоинствах и недостатках, а также вариантах подключения.

Назначение диммера

Главным назначением подобных устройств является регулирование яркости свечения ламп накаливания или галогенных лампочек. Управление галогенными лампами, которые работают на пониженном напряжении, осуществляется с помощью диммера, подключаемого через понижающий трансформатор. Эти устройства можно приобретать по отдельности, однако лучше купить диммер со встроенным трансформатором.

Внимание! Для работы в цепях освещения со светодиодными и люминесцентными лампами необходимо использовать специальные диммеры.

Для управления энергосберегающими лампами используются устройства, в конструкцию которых входит дополнительный элемент – электронный пускатель.

Используя регулятор яркости в качестве выключателя света можно произвольно изменять интенсивность освещения от максимального до самого приглушенного. В таком случае отпадает необходимость применения двойных или тройных выключателей для управления работой люстр с несколькими лампами. Кроме того, лишается смысла приобретение дорогостоящих светильников, оснащенных собственными регуляторами напряжения.

Преимущества и недостатки диммеров

К числу преимуществ выключателей различного типа с регуляторами можно отнести плавный запуск системы освещения, что позволяет существенно увеличить срок службы осветительных приборов (период эксплуатации у ламп накаливания в этом случае увеличивается до 40%).

Диммеры можно использовать не только для управления светом, но и для регулирования напряжения других приборов (чайников, утюгов, нагревателей). При этом важно соблюдать соответствие между мощностью приспособления и оказываемой на него нагрузкой

Подобные приборы создают безграничные возможности для оформления интерьера. С их помощью легко осуществить точечную подсветку выбранной зоны, создать интересные световые картины. Ценным качеством диммеров является также способность управлять источниками света дистанционно или при помощи звуков.

Однако такие приборы также имеют свои недостатки. Светорегуляторы можно применять лишь для управления источников света, мощность которых соответствует аналогичному показателю устройства. Из-за особенностей напряжения на выходе понижающие трансформаторы могут работать некорректно.

Устройства могут создавать электромагнитные помехи, что будет препятствовать работе радио и других приборов. Определенные типы ламп (особенно оснащенные дополнительными устройствами – ЭПРА, драйвером) в принципе не могут совмещаться с диммерами. КПД светорегуляторов при работе с лампами накаливания достаточно низок. Понижение яркости ламп мало влияет на расход электроэнергии, которая вместо света переходит в тепло.

Классификация диммеров

В настоящее время на рынке представлено несколько разновидностей моноблочных диммеров:

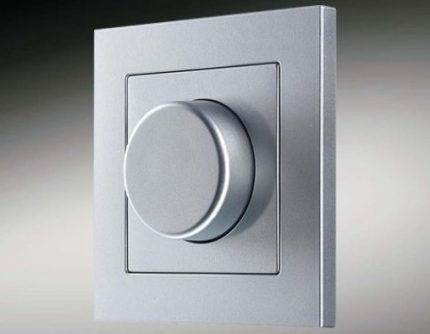

• Диммеры с механическим регулятором, который выполнен в виде поворотного диска. Конструкция таких изделий относительно проста, чем и обусловлена их вполне приемлемая цена. Существуют диммеры с нажимным или поворотным способом включения. В первом случае для замыкания электрической цепи необходимо слегка нажать на ручку регулятора, устройства второго типа всегда осуществляют включение света, начиная с минимальной его интенсивности.

• Диммеры с кнопочным регулятором. Представляют собой более сложные устройства, однако их функции значительно расширяются за счет появления возможности объединения таких регуляторов в группы, управление которыми может осуществляться от пульта ДУ.

• Сенсорные светорегуляторы. Представляют собой достаточно дорогие, но и наиболее престижные устройства, которые отлично вписываются в интерьеры комнат, оформленных в современном стиле. Кроме того, сенсорные модели, как и диммеры предыдущего типа оснащаются приемниками сигнала, позволяющими изменять интенсивность освещения с помощью инфракрасного пульта или по радиоканалу.

Помимо диммеров моноблочной конструкции существуют устройства с модульным управлением, которое осуществляется при помощи выносной кнопки или клавишного выключателя. Такие регуляторы применяются для управления освещением в общественных местах, а также для установки их в распределительных коробках.

Как уже было сказано, большинство моделей светорегуляторов предназначено для использования в цепях с лампами накаливания или светодиодными лампами.

При выборе диммера необходимо обратить особенное внимание на его мощность, которая должна превышать совокупную максимальную мощность всех подключаемых через это устройство потребителей. На сегодняшний день в магазинах электротоваров можно найти регуляторы света мощностью от 40 Вт до 1 кВт.

Что касается конструкции, то на рынке представлены одинарные, двойные и тройные светорегуляторы. При этом подавляющее большинство составляют именно одинарные модели.

Конструкция выключателя со светорегулятором

Диммер – специальное устройство, назначением которого является постепенное регулирование уровня искусственного освещения. С помощью диммера можно преобразить комнату, создав в ней полумрак или залив световым потоком.

Первый прибор, имеющий механический принцип действия, был запатентован в 1890-х годах в Соединенных Штатах. Он использовался для постепенного затемнения театрального зала.

Типовыми функциями подобных приспособлений, позволяющих менять напряжение приборов от 0 до 220 вольт, является включение и отключение светильников, а также изменение степени подачи света

Набор опций современных устройств значительно шире. Их можно запрограммировать на автоматическое выключение, установив время по таймеру, либо задать имитацию эффекта присутствия. Это предполагает включение/выключение, а также изменение яркости света в течение определенного времени, например, суток согласно заданному режиму.

Распространение получили также варианты приборов, допускающие дистанционное или голосовое управление. Все эти светорегуляторы отлично вписываются в систему «умный дом» и играют в ней важную роль.

Конструкция выключателей с регулятором яркости

Главным элементом конструкции диммера является электрическая схема, которая предназначена для снижения действующего значения напряжения, питающего нагрузку.

Обеспечение надежной работы этой схемы осуществляется с применением нескольких типов защиты, к которым относится защита от короткого замыкания, повышенного напряжения и перегрева.

Как и обычный выключатель света, диммер имеет металлическую рамку, позволяющую без труда установить его в стандартный подрозетник.

Схема устройства

Основным элементом электрической схемы, на которой построен выключатель диммер, является двунаправленный триодный тиристор – устройство, представляющее собой электронный переключатель, управляемый коротким импульсом.

Одна из наиболее распространенных схем регуляторов яркости представлена на рисунке.

Подача сигнала на открытие и закрытие тиристора осуществляется с использованием конденсатора определенной емкости, накапливающего заряд за время прохождения первой полуволны питающего напряжения.

Принцип работы

Современные светорегуляторы не являются потребителями электрической мощности. В этом заключается их принципиальное отличие от более ранних аналогов, работавших по схеме активного или емкостного делителя напряжения.

Предыдущие поколения регуляторов напряжения представляли собой или реостаты, подключаемые последовательно с нагрузкой или автотрансформаторы. И в том и в другом случае изготовление и применение таких устройств оказывалось чрезвычайно затратным. Использование реостата, помимо значительных финансовых затрат, приводило к существенному увеличению массы регулятора света. Кроме того, при протекании тока через реостат он сильно нагревается, что приводит к существенным потерям мощности и вынуждает учитывать необходимость охлаждения этого устройства.

В отличие от реостата, автотрансформатор не является потребителем энергии, однако он имеет чрезвычайно большую массу и габариты.

Избежать потерь мощности в диммере удается за счет электрической схемы, которая позволяет подавать питание на потребители, «обрезая» переднюю или заднюю часть полуволны питающего напряжения. Этот принцип работы получил название регулирования фазы с отсеканием переднего или заднего фронта.

Принцип работы диммера, отсекающего передний фронт полуволны синусоиды напряжения:

На рисунке показана форма питающего напряжения в цепи, схема которой содержит управляемый тиристор, автоматически включаемый при достижении напряжением нулевого значения.

В зависимости от режима работы, который определяется временем срабатывания (от 0 до 9 мс), удается достичь плавного изменения мощности, потребляемой осветительным устройством.

Ведущие производители светорегуляторов

Выключатели, имеющие функцию регулирования света, входят в каталоги многих компаний, специализирующихся на производстве электрооборудования. Назовем лишь несколько из них.

Schneider Electric (Франция). Энергомашиностроительная компания, основанная еще в 1836 году. Фирменные светорегуляторы (Unica, Merten) отличаются как неплохим качеством сборки, так и эффектным дизайном (обтекаемая форма, широкая цветовая гамма), благодаря чему они служат украшением интерьера.

Teco. Чешская фирма Teco начала деятельность в 1919 году, наладив производство оборудования для телеграфов и телефонии. В настоящее время это ведущий мировой производитель датчиков, сенсорных кнопок и подобных устройств. Большое место в каталоге отводится светорегуляторам, которые подкупают сочетанием отличных рабочих характеристик и доступной стоимости.

Jung. Семейная немецкая компания с более чем вековой историей предлагает широкий ассортимент электротоваров и специализированного оборудования, включая светорегуляторы. Для всей продукции предприятия характерны высокие технические параметры, функциональность, отличное качество сборки и применяемых комплектующих, а также выверенный дизайн.

Legrand. Французская компания, созданная в 1886 году, в настоящее время является лидером производства электротехнического оборудования. Продукция компании используется для бытовых и промышленных целей, ею оснащаются также административные здания.

Фирма уделяет большое внимание развитию инновационных технологий, проводя собственные научные исследования. На предприятии изготовляются высокотехнологичные модели диммеров, которые отлично вписываются в системы «Умный дом».

Gira (Германия). Образованная в 1905 году немецкая фирма в настоящее время имеет представительства в 37 государствах мира, включая Россию. Для компании характерно быстрое реагирование на запросы потребителей.

Достичь этого помогает неустанный мониторинг профильного рынка, а также имеющиеся производственная и научная база. Диммеры, выпускаемые компанией, характеризуются универсальным классическим дизайном и безупречным качеством, что гарантирует долголетнее использование.

Помимо этого, на рынке представлены и качественные модели других марок, например, немецкого концерна Simens или польской фирмы Godiva.

Установка диммера

Подключение одинарного регулятора яркости осуществляется по такой же схеме, что и монтаж обыкновенного клавишного выключателя. Таким образом, при установке диммера вместо существующего выключателя не возникает необходимости во внесении каких либо изменений в конструкцию электрической проводки.

Схема подключения, а также размеры подрозетника и маркировка выводов абсолютно идентичны.

Некоторые сложности могут возникнуть только в случае подключения регуляторов яркости света в качестве проходных выключателей или объединения их в группы с управлением от пульта ДУ. Схема их подключения трех выходов для подсоединения электрических проводов.

Преимущества и недостатки использования диммеров

Преимущества:

1. Возможность произвольного изменения яркости света в помещении не только в значительной мере повышает удобство в эксплуатации светильников, но и дает широкий простор для интересных дизайнерских решений.
2. Понижение напряжения на потребителе без рассеивания мощности дает возможность существенной экономии электроэнергии.
3. При работе на пониженном напряжении значительно продлевается срок эксплуатации ламп.
4. Использование диммера способно в некоторой степени защитить потребитель от бросков напряжения, которые являются одной из главных причин выхода из строя ламп накаливания.
5. Включение ламп осуществляется в момент перехода синусоиды питающего напряжения через ноль, что предотвращает резкое возрастание тока в них.

Недостатки:

1. Относительно высокая цена этих регуляторов яркости в сравнении с обычными клавишными выключателями.
2. При необходимости замены диммером двойного или тройного выключателя возникают существенные сложности, связанные с приобретением дорогостоящей двойной модели диммера или оборудования дополнительных точек для установки двух или трех таких устройств.
3. Искажение кривой питающего напряжения. Этот недостаток не слишком сильно влияет на результат работы активных потребителей энергии, какими являются лампы накаливания. В то же время использование диммеров может крайне негативно сказаться на работе электронных потребителей.

Таким образом, использование диммеров в качестве регуляторов освещения оказывается вполне оправданным в тех случаях, когда плавное изменение яркости света действительно необходимо. В то же время из-за высокой стоимости этих устройств использование их вместо всех выключателей в квартире представляется нецелесообразным.

Совместимость диммеров и ламп

При выборе светорегуляторов необходимо обращать внимание на типы осветительных приборов, для которых они предназначены.

Для накаливающих, а также галогенных ламп, рассчитанных на стандартное напряжение, подойдут практически любые приборы. Важно лишь помнить, что при уменьшении напряжения будет меняться цвет светового потока. При малом напряжении он имеет красноватый оттенок, который не просто неприятен, но и вреден для глаз.

Для регулирования галогенных устройств низкого напряжения (12-24 В) подойдут приспособления, совместимые с понижающими трансформаторами (RL). Если же предполагается электронный трансформатор, рекомендуется отдать предпочтение модели диммера, имеющей маркировку С.

Регулирующие устройства для низковольтных источников света, как правило, оснащены механизмами, осуществляющими плавное включение/отключение. Важно иметь в виду, что подобные устройства особо чувствительны к перепадам сетевого напряжения, которые могут привести к существенному сроку сокращения эксплуатационного периода.

Сочетающиеся с различными видами ламп приборы позволяют облагородить помещение, одновременно делая его более комфортным. Отличающиеся привлекательным дизайном выключатели также являются отличным дополнением к интерьеру

Светорегуляторы для высоковольтных электроцепей чаще всего применяются для регулирования уровня яркости театральных залов. Поскольку в этом случае происходит значительное потребление энергии, важно убедиться, что выбранная модель диммеров рассчитана на значительные нагрузки.

В конструкции выключателей с регуляторами, предназначенными для люминисцентных источников освещения, предусмотрено специальное пусковое приспособление для преобразования подающей частоты в диапазоне 20-59 кГц. Это позволяет менять значения силы тока, проходящего по цепи, что позволяет влиять на уровень яркости ламп.

В основу функционирования диммеров, используемых для светодиодных светильников, положен метод широтно-импульсивной модуляции. Регулировка степени мощности светового потока производится путем изменения длительности импульсов тока, которые подаются на светодиоды с оптимально выверенной амплитудой. Благодаря высокой частоте подаваемых импульсов, достигающей 0,3 МГц, исключается мерцание ламп, вредно влияющее на зрение.

Узнать об особенностях диммеров и их совместимости с различными осветительными приборами позволяют маркировочные обозначения, которые наносятся на подобные приборы:

• Латинская буква R, нанесенная на светорегулятор, свидетельствует о том, что его можно применять для регулировки света в лампах накаливания, имеющих «Омную» или «Резистивную» нагрузку.
• Обозначение буквой L допускает работу с трансформаторами, понижающими напряжение и индуктивную нагрузку.
• Латинская буква С свидетельствует о том, что прибор можно совмещать с электронными трансформаторами («Емкостная» нагрузка).

Особый значок, свидетельствующий о допущении регулировки освещения, ставится также на люминисцентных и энергосберегающих лампах.
