Установка диммера вместо выключателя своими руками

Контроллер управления освещением (или просто диммер, от англ. dim — затемнять) — устройство, с помощью которого можно регулировать интенсивность освещения помещения. Он работает в соответствии с принципом импульсной модуляции тока, изменяет и регулирует напряжение источника света и соответственно яркость. Контроллер освещения постоянно подключен к электрической цепи, и после поворота ручки изменяется яркость лампы. Используя это электрическое устройство, пользователь может в соответствии с потребностями, установить желаемые условия освещения — от самого яркого рабочего света до мягкой романтической затемнённости. В случае со светодиодными лампами — настраивается иногда даже цвет свечения.

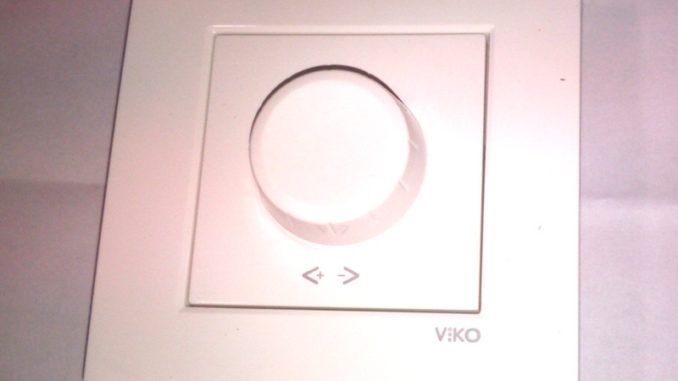

Контроллер освещения

Контроллер освещения — это тот же самый переключатель, только регулируемый (поворотом, касанием или нажатием). С его помощью он не только увеличивает или уменьшает интенсивность освещения, но также включает и выключает лампу. В отличие от обычного переключателя который механически соединяет / отключает электрическую цепь, контроллер постоянно подключен к сети 220 В.

Яркость освещения изменяется с помощью контроллера света

Диммер — экономически выгодное устройство — в нужное время он уменьшает освещение до 10-50%, а количество потребляемой электроэнергии уменьшается и время работы ламп накаливания соответственно увеличивается. Кроме того, таким плавным регулятором можно управлять сразу несколькими группами ламп.

Простой светорегулятор

В самом тривиальном случае схема подключения диммера проста: в разрыв фазного провода люстры или другого осветительного прибора, подобно выключателю. Он и осуществляет функции выключателя – дополнительно к сервису регулирования освещенности. Простые светорегуляторы выпускают в форм-факторе бытовых выключателей – для упрощения замены и монтажа. Один прибор меняется на другой. Вращением клавиши диммера регулируется яркость, в положении минимума доворотом органа управления можно выключить свет. Более продвинутые модели имеют поворотно-нажимную конструкцию. Регулировка происходит так же, а выключение – нажатием. Достоинство такой конструкции – «запоминание» установленного уровня. Поворотная рукоятка остается на том же месте, и следующее включение происходит при том же уровне яркости. Еще более дорогие модели имеют сенсорное управление, аудиоуправление, дистанционное управление с пульта и т.д.

Как правильно установить диммер – подробная инструкция!

В итоге хотелось бы ознакомиться с процедурой установки регулятора вместо простого выключателя. Сам процесс замены в данном случае ничего сложного собой не представляет, поскольку оба устройства монтируются почти по аналогичной технологии. Все, что от вас требуется – хорошо с этой технологией ознакомиться, а также действовать в соответствии с приведенным ниже руководством.

Шаг №1. Для начала отключите подачу электроэнергии, также можете дополнительно проверить, действительно ли отключили ее, используя для этого особую индикаторную отвертку.

Шаг №2. После этого можете снять кнопку размыкателя, который установлен.

Шаг №3. Теперь открутите шурупы, которые крепят декоративную рамку размыкателя, после чего снимите ее.

Шаг №4. Открутите крепежные шурупы, извлеките механизм устройства из монтажной коробочки. Сам светорегулятор, к слову, вы впоследствии сможете установить в эту же коробочку.

Шаг №5. Открутите электрические кабели, которые подключены к выключателю.

Шаг №6. После этого вы увидите пару свободных проводов.

Первый провод (а она будет фазным) подключается к самому размыкателю, в то время как другой – к осветительному прибору. Внимательно ознакомьтесь со схемой, которая представлена в инструкции изготовителя к светорегулятору; либо, как вариант, эта схема может присутствовать на крышке корпуса прибора.

Как мы уже неоднократно упоминали выше, при работе с диммером необходимо действовать в строгом соответствии с последовательностью подключения, которая рекомендуется изготовителем. Так, фазный провод (а здесь он обозначается красным) подсоединяется к клемме светорегулятора (она обозначается маркировкой L-in). Второй же кабель (в данном случае оранжевого цвета) должен подсоединяться к уже другой клемме – L-out.

Шаг №7. Поместите диммер в оставшуюся монтажную коробочку

Для выполнения этой несложной операции осторожно загните кабели, введите диммер в подрозетник. После этого затяните винты, установите декоративную рамку, закрепите ее с помощью соответствующих винтов. Теперь остается только установить регулирующее колесико

Теперь остается только установить регулирующее колесико.

Шаг №8. По завершению установки проверьте регулятор на предмет работоспособности – для этого потребуется возобновление подачи электроэнергии. Прокрутите ручку устройства, пока не услышите характерный щелчок, двигаясь в направлении, противоположном движению часовой стрелки. Когда этот самый щелчок прозвучит, напряжение на лампочках должно возрасти, свидетельством чего станет постепенное увеличение яркости освещения.

Все, устройство подключено и, в чем вы уже успели убедиться, работает вполне нормально. Теперь можно начинать полноценную его эксплуатацию!

Проходные выключатели и диммер

Существует схема управления освещением с помощью проходных выключателей. Они образуют систему, с помощью которой можно выполнять включение и отключение освещения независимо из двух точек, разнесенных между собой в пространстве. Например, удобно при переходе через длинный коридор на входе включать свет, а при выходе выключать.

Схема управления с проходными выключателями.

Такие выключатели вместо одного контакта на замыкание-размыкание имеют группу контактов на переключение. С появлением диммеров появилась идея установки в данную схему светорегулятора. Например, чтобы настраивать уровень яркости светильника в зависимости от окружающей обстановки.

Схема управления с диммером и проходными выключателями.

Диммер можно установить с одной стороны. Одновременно он может выполнять функцию дополнительного выключателя света — при необходимости полностью разрывать цепь. Лучшей идеей выглядит использование светорегулятора с перекидной группой контактов вместо одного выключателя-переключателя – коммутация происходит при нажатии на клавишу (поворотно-нажимной тип).

Схема управления с диммером и одним проходным выключателем.

Установить проходные диммеры с двух сторон вряд ли получится по двум причинам:

• конструкция регулятора не предполагает доступ к перекидному контакту;
• первый к источнику диммер «нарежет» синусоиду так, что воздействие второго на яркость будет непредсказуемо.

Здесь имеется непаханое поле любителям экспериментов и переделок. Главное не забывать о технике безопасности.

Управление освещением из разных точек помещения

Реализация управления светом из разных точек помещения может быть реализована двумя способами. Можно составить схему с двумя светорегуляторами и с помощью отдельных кнопок. Последний метод активно используют именитые производители электротехнической продукции, например, французская фирма Legrand.

Схема установки с двумя светорегуляторами

Для обеспечения регулирования светом из двух точек помещения используется схема с двумя диммерами. Первая и вторая клеммы регуляторов соединяются между собой. Фаза подключается к третьей клемме одного светорегулятора, с другого провод подводится к нагрузке.

Как правильно подключить высококачественный диммер

Светорегуляторы высокого качества в комплектации имеют дополнительные кнопки. Они позволяют управлять светом из разных точек помещения. Максимальное расстояние от диммера до кнопки составляет 50 метров. Такие регуляторы можно подключать с заземлением и без него по селективной или неселективной схеме.

Фаза подводится к первому светорегулятору и клеммам кнопок. Со вторых клемм провод нужно подключить к клемме В регулятора. Нагрузка должна быть подсоединена к клемме 2 диммера и нулевому электропроводу.

Модульный диммер

Диммер модульной конструкции.

Такие светорегуляторы применяются для освещения подъездов и подобных проходных помещений. Их особенность – блок регулятора и кнопка управления разнесены в пространстве. Основной модуль находится, в большинстве случаев, в распределительном щите. Клавиша управления устанавливается в любом удобном месте – на входе в подъезд, на пульте управления и т.д. Орган регулировки яркости находится на корпусе основного модуля, и необходимый уровень устанавливается при настройке.

Схема подключения модульного диммера.

За исключением самых бюджетных моделей, модульный диммер может иметь дополнительные сервисные функции:

• память (при очередном включении сохраняется предустановленный уровень яркости);
• плавное нарастание и спадание света;
• возможность установки времени нарастания и спадания наибольшего уровня освещенности;
• другие сервисы.

Наиболее продвинутые модели могут собираться в системы master-slave (ведущий-ведомый). В таком варианте уровень освещенности задается на главном устройстве, остальные следуют за ним, управляясь по шине аналогового сигнала.

Монтаж регулятора и подключение к сети

Убедившись, что через провода нет электричества, вы можете смело снять изоляцию на 12-15 мм (сами провода должны выступать на расстояние 8-10 см из электрической коробки).

Необходимая длина проводов из стены — 8-10 см.

После выполнения этой операции (чтоб не вырвать провода лучше использовать специальные зачистные инструменты), проводник фазы соедините с зажимом регулятора, обозначенным буквой L (фаза). Иногда в других моделях зарубежных производителей он может быть отмечен стрелкой, направленной наружу — «выход» или буква P).

Подключение фазного провода к регулятору

Синий нейтральный провод присоединяется к клемме, обозначенной буквой N. Иногда в других моделях с маркировкой 0 или стрелкой, указывающей на клемму — «вход»).

Подключение нейтрального проводника

Заземляющий кабель обычно не участвует в подключении, поэтому его наконечник изолирован — вставлен в небольшой зажим (другие методы возможной изоляции смотрите тут).

Провод заземления изолируется с помощью отдельной клеммы

Если ваша модель контроллера света предусматривает это, заземляющий провод присоединяется к клемме на металлической панели, обозначенной таким знаком заземления.

Заземление регулятора 220В

Некоторые модели регуляторов должны быть заземлены подключением кабеля к их металлической панели.

Остается только вставить механизм регулятора с подключенными проводами в электрический короб и механически зафиксировать его там с помощью винтов и кронштейнов.

Механизм контроллера вставлен ​​в коробку

Важно правильно прикрепить панель, от этого зависит надёжность фиксации других частей регулятора и работы всего устройства. Устройство завинчивается винтами

Устройство завинчивается винтами

Установите верхнюю крышку на контроллер и закрепите ее отверткой (или защелками, в зависимости от модели диммера).

Устройство оснащено верхней крышкой, которая также должна быть закреплена винтом

Ручка вставлена ​​в нужное место на крышке регулятора.

Ручка вставлена и диммер собран

Теперь можно включить электрический ток в квартире и проверить, как работает установленный контроллер освещения.

Управление яркостью свечения настольной лампы

Особенностью использования настольной лампы, торшера и других передвижных осветительных приборов в том, что они могут быть включены в любую из имеющихся розеток. Оснащать каждую розетку отдельным диммером – не лучший выход. Встраивать регулятор внутрь прибора тоже не всегда возможно. Гораздо более удобно использование светорегуляторов специальной конструкции, предназначенных для подобных целей.

Светорегулятор для настольной лампы.

Диммер-переходник вставляется в бытовую розетку, образуя такой же разъем с рукояткой настройки уровня свечения (еще удобнее приборы с сенсорным управлением). А торшер или настольная лампа включается уже в него. При необходимости диммер можно перенести на другое место. Также выпускаются сетевые удлинители со встроенным регулятором яркости. Покупатель сам может выбрать удобный вариант.

Совместимость светодиодных ламп с диммерами

Универсальных регуляторов нет, для каждого типа источников освещения выбирается определенный вид диммера.

Диодные источники освещения могут быть регулируемыми и нерегулируемыми. Изготовители источников света могут производить продукты, которые функционируют с конкретным типом диммеров. Для определения совместимости можно воспользоваться таблицами, которые имеются у продавцов.

Выбирать регуляторы необходимо с учетом технических параметров лампочек:

1. Если источник света нерегулируемый, то установка лампы с диммером не допускается. Итогом может стать некачественная работа и поломка самого регулятора. Такие ситуации не распространяются на гарантийное обслуживание.
2. Регулируемые источники света работают могут работать со стандартными диммерами, функционирующими по типу отсечки фазы. Надо учитывать, что на уровень затемнения света будет влиять число диодных элементов, установленных на коммутаторе. Большая часть диммеров для правильной работы нуждаются в минимальном уровне нагрузки, составляющим в районе 20-45 Вт. Чтобы добиться такого уровня мощности, потребуется одна лампочка накаливания. Но для установки в сеть мощностью 220 вольт потребуется 2-3 диодные лампы.
3. Если будет применяться один диодный источник света, то рекомендуется отдать предпочтение диммеру низкого напряжения. Такое устройство используется для изменения параметра низковольтного LED света, обладающего магнитным трансформаторным устройством.

Самостоятельная установка регулятора освещения

Действия по замене выключателя на диммер начинаются с выбора светорегулятора. Исполнение устройства – поворотное, поворотно-нажимное, сенсорное и т.п. в данном случае непринципиально. Первое, с чего следует начать выбор – тип управляемых ламп. Его можно найти в инструкции на прибор или поискать буквенную маркировку на корпусе.

Многие диммеры допускают смешанную нагрузку (RL, RC и т.д.). Если предполагается регулировать яркость люминесцентных ламп, надо убедиться, что на их упаковке есть надпись «диммируемая» (dimmed). В противном случае система работать не будет.

Важно! Перед попыткой подключения светодиодного светильника надо также убедиться, что на ней имеется маркировка «диммируемая». Если такая надпись отсутствует, значит в лампе установлен драйвер в виде стабилизатора тока, и попытка регулировать яркость, управляя средним током извне будет безрезультатной. Это не относится к светодиодным лентам – у них ток через LED ограничивается обычными резисторами и свечение хорошо управляется внешним усредненным напряжением. Поэтому «недиммируемых» светодиодных лент не бывает, несмотря на уловки маркетологов.

Второй важный параметр – наибольшая мощность. Она должна с запасом перекрывать общую мощность коммутируемых светильников. По этой характеристике выбирать диммер «на грани» не надо. Остальное – исполнение, дизайн и т.п. – на вкус и кошелек покупателя.

Обозначение диммируемой лампы.

Что необходимо подготовить

Монтаж диммера начинается с подбора инструмента. По минимуму можно обойтись двумя отвертками:

• большой для затягивания (ослабления) лепестков диммера (выключателя);
• поменьше для зажима и ослабления клемм крепления проводов.

Не будут лишними в этой работе:

• индикаторная отвертка;
• мультиметр.

Возможно, понадобится другой мелкий инструмент (монтерский нож и т.п.).

Демонтаж штатного выключателя

Установку любого диммера вместо выключателя желательно начать с проверки монтажа – надо убедиться, что размыкается именно фазный провод. В 99% случаев окажется, что монтаж выполнен правильно. Но надо исключить все неожиданности. Если нерадивый мастер поставил выключатель в разрыв нуля, то на работоспособность системы без регулятора это не повлияет (в отличие от безопасности). А вот диммеру нужна верная фазировка. Проверить это можно с помощью указателя напряжения (индикаторной отвертки). Если все нормально, то можно приступать к следующему шагу. Если нет, то предстоит большой объем работ. И лучше подумать, стоит ли этого диммирование (безопасность стоит, однозначно).

Второй, и очень важный шаг – надо отключить питание системы освещения. Это делается обычно на распределительном щите.

Важно! После отключения коммутационного элемента обязательно надо проверить отсутствие напряжения непосредственно на рабочем месте. Нельзя доверять схемам в щите и надписям на автоматическом выключателе.

Убедившись, что выключатель не находится под напряжением, надо снять крышку выключателя, ослабить клеммы, к которым подходят провода, и лепестки, которыми выключатель распирается в коробке. После этого коммутационный аппарат надо аккуратно вынуть и вытащить провода из клемм. Делать это надо осторожно, чтобы не отломить оголенные участки.

Короткая видео-инструкция.

Монтаж диммера

Регулятор имеет те же габариты и установочные размеры. Поэтому установка осуществляется в обратном порядке:

• диммер устанавливается на свое посадочное место;
• провода подсоединяются к своим клеммам;
• разжатием лепестков регулятор фиксируется в коробке;
• затягиваются винты клемм для фиксации проводов;
• закрывается крышка регулятора.

На этом подключение диммера закончено. Можно подавать напряжение на систему освещения и опробовать регулятор в работе.

Требования к применению

Сразу же следует отметить, что простейшие диммеры, которые используются в домашних условиях, способны применяться только для управления лампами накаливания и галогенками. Если их подключить к светодиодным лентам и люминесцентным лампочкам, оба устройства за короткий промежуток времени выйдут из строя. Именно поэтому необходимо выбирать светорегуляторы на основании того, какими лампочками они будут управлять.

Остальные требования при подключении диммера заключаются в следующем:

• Минимальная мощность светильника, к которому будет осуществляться подсоединение, не должна быть ниже, чем 40 Вт. Если проигнорировать данный момент, срок службы регулятора заметно сократиться.
• Не рекомендуется устанавливать светорегулятор в помещении, в котором температура выше 25 о С. Перегрев устройства негативно скажется на его работе.
• На разрыв обязательно должен идти фазный проводник, который подключается к разъему с маркировкой L. Подсоединять ноль категорически запрещается, собственно как и при подключении выключателя света в стандартном исполнении.
• Для регулировки свечения люминесцентных ламп выбирайте продукцию с соответствующим обозначением, которое говорит о том, что лампочка может применяться для диммирования.
• Если Вы решили использовать светорегулятор вместе со светодиодными лампами и лентами, покупать нужно устройство особой конструкции, которая сможет работать с таким источником света. Лидирующие производители: Schne >

Вот и все требования, которых Вы должны придерживаться для того, чтобы правильно подключить диммер своими руками!

Выбираем с умом: советы по покупке диммера

Диммеры могут быть обычными и низковольтными. Последние встречаются редко. Но для подключения в квартире они не подходят. Внимательно читайте информацию на упаковке. Приобретайте товар только у тех продавцов, которые предъявят вам лицензию на продукцию. Что еще нужно узнать о продукте перед покупкой:

• уточните, с какими лампочками работает регулировщик. Есть модели, которые прекрасно взаимодействуют с люминесцентными, энергосберегающими и галогеновыми лампами. Информацию ищите на упаковке диммера или лампочки;
• если вы намерены контролировать яркость лампочки в светильнике, приобретите шнуровую модель, на потолке – моноблочную;
• прибор должен иметь УЗО – устройство защитного отключения. Информация об этом имеется в паспорте регулятора. Если УЗО не предусмотрено, изделие не переживет перепадов напряжения электросети;
• не устанавливайте светорегулятор там, где на него будут попадать влага, грязь или прямые солнечные лучи. Не монтируют прибор рядом с каминами и обогревателями, радиаторами.

Три основных схемы подключения

Один регулятор устанавливается у кровати, а вот второй у входа. Лежа в постели можно менять яркость освещения.

В большом помещении стоит обратить внимание на схему, где регулировка проводится с одного места, а управление – с трех. Идеальное решение в таком случае – проходные регуляторы освещения.

Двойной диммер

По своей конструкции он напоминает обычный выключатель. Левая клавиша отвечает за включение и выключение освещения. Вторая клавиша отвечает за интенсивность освещения. Для монтажа такого устройства необходимо позаботиться об установочном гнезде, параметры которого напрямую зависят от самого регулятора света. Такие модели – идеальное решение для мест с тонкими перегородками, где так просто не вместить обычные приспособления. Такие моноблоки имеют двухпроводное подключение.

Как подключить плавный переход освещения

Плавный переход освещения возможен с применением диммера. Устройства могут контролироваться с пульта или смартфона. При этом допускается настройка промежутка времени, когда свет от тусклого сменится ярким. А наличие патронов с функцией регулирования упрощает процесс установки.

Основной принцип схемы выстроен на снижении силы тока при манипуляциях с устройством. Главная деталь схемы подключения – применение конденсатора и транзистора. Схема подключения простая и предоставляется производителями диммеров, или находится в сети.
