Установка биметаллических радиаторов: правила правильного монтажа

В каждом жилом помещении должна быть организована отопительная система. В нашей стране период холодов длится около полугода, поэтому такая система должна функционировать стабильно и исправно, а вместе с тем — быть максимально эффективной и экономичной. Не последнюю роль играет тип используемых радиаторов, и все большее число людей делает выбор в пользу установки биметаллических моделей. Такое решение вполне оправдано, ведь приборы этого типа имеют высокие показатели теплоотдачи, характеризуются надежностью и долговечностью, и при этом имеют аккуратный внешний вид. Несомненным преимуществом является их сравнительно небольшой вес, так как благодаря этому значительно упрощается процесс монтажа биметаллических радиаторов.

Если вы планируете установку биметаллических радиаторов, необходимо придерживаться определенных правил и рекомендаций, лишь в этом случае можно рассчитывать, что приборы порадуют своими отличными технико-эксплуатационными характеристиками.

Основные требования по утеплению помещения

Мало кто задумывается, почему чаще всего радиаторы отопления устанавливаются под окнами, и еще больше люди бы удивились, узнав, что отклонение на 2-3 сантиметра может повлиять на эффективность их работы. Иногда теплопотери составляют 20% только из-за того, что не были соблюдены параметры монтажа обогревателя.

Биметаллические радиаторы на сегодняшний день не только самые дорогие на рынке тепловых технологий, но и самые прочные, надежные и долговечные. Поэтому вдвойне будет обидно, вложив большие деньги на их покупку и подключение, получить в результате холодную комнату, на обогрев которой уходит много энергоресурсов.

Так как по своим параметрам биметаллические батареи идеально подходят для «не идеальной» городской теплосети, то следует использовать их положительные качества по — максимуму.

Перед тем, как произвести монтаж биметаллических радиаторов отопления, следует минимизировать теплопотери:

• Через неутепленные стены уходит до 50% тепла.
• Окна «съедают» 20%.
• Неотапливаемый подвал или чердак добавляют 10% теплопотерь.

Если не произвести предварительные работы по утеплению помещения, то даже самые качественные батареи отопления не смогут противостоять таким потерям, либо затраты на его обогрев будут слишком высоки.

Далеко не все потребители знают, что элементарная установка экрана из фольги за батареей уменьшит теплопотери на 30%. Если нет возможности произвести полноценное утепление наружных стен, достаточно сделать такой отражатель, чтобы сократить урон.

Проведя полную «ревизию» по теплопотерям и устранив хотя бы часть из них, можно приступать к вычислениям, какое количество секций потребуется для комнаты, и где будет проводиться установка биметаллических радиаторов.

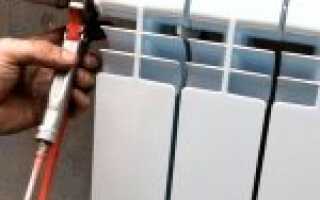

Технология соединения секций радиатора

Изготовители поставляют приборы, в которых стыковано 10 секций, но хозяин может увеличить или уменьшить количество элементов. Для этого нужно знать, как соединить две биметаллические батареи отопления между собой и купить радиаторный ключ с концевой лопаткой на 24 мм.

Алгоритм работы:

1. Плотно стыковать секции между собой, чтобы в зазор между батареями мог пройти ниппель с прокладкой.
2. Аккуратно закрутить ниппель, учитывая разносторонность резьбы элемента. У ниппеля одна сторона оснащена левосторонней резьбой, вторая – правосторонней. Получается, что при закручивании секции притягиваются друг другу одновременно.
3. Сразу закручивать ниппели не нужно, только прихватить и осмотреть точность присоединения – нельзя допускать перекосов секций. После осмотра можно закручивать ниппели до конца. Всего требуется 3 витка, важно закрутить все ниппели на одинаковое количество поворотов, чтобы избежать возможных перекосов.

А чтобы уменьшить количество секций, следует сначала осмотреть резьбовое соединение торцевого отверстия. Направление резьбы важно для поворота ключа – ключ с лопаткой установить так, чтобы лопатка встала точно в зону стыка между разъединяемыми секциями, и повернуть ключ в направлении, обратном направлению резьбы. Будет слышно щелчок – секции разъединились.

Выбор места для радиатора

Когда батарея монтируется под окном, при этом учитываются законы физики о циркуляции воздуха. Они утверждают, что холодный воздух опускается к полу, так как тяжелее теплого. Так и воздушный поток от окна первоначально опускается вниз, так как он холодный, но нагревшись, он же поднимается вверх. Чем больше окно, тем большее количество холодного воздуха от него исходит, а значит, потребуются усилия и увеличение энергозатрат для его нагрева.

Если обогреватель монтирован под окном, то холодный поток просто не успевает распространиться по комнате, так как встречается с горячим воздухом, исходящим от него. При этом важно, чтобы были соблюдены некоторые правила, которые особенно важны, когда производится установка биметаллических радиаторов отопления своими руками:

• Если в помещении несколько окон, то монтировать батареи придется под каждым из них. Это позволит снизить теплопотери и создаст правильную циркуляцию воздушного потока.
• Известно, что 2 радиатора с небольшим количеством секций обладают большей теплоотдачей, чем один с многочисленными элементами.
• Расстояние от стены до задней части радиатора должно быть не менее 3 см.
• Крепление биметаллических радиаторов к стене под окном должно соблюдать расстояние от него до пола и подоконника не менее 10 см.
• По бокам от радиатора должно быть достаточно места для свободного доступа к нему.

Люди бы были удивлены, если бы узнали, что отклонения в большую или меньшую сторону влияют на качество работы радиатора и количество вырабатываемого ими тепла.

Устанавливая кронштейны для батареи под подоконником, следует воспользоваться отвесом, чтобы обеспечить горизонтальность конструкции. Это обезопасит в дальнейшем систему от образования воздушных пробок.

На что обратить внимание при выборе

Тип крепления должен соответствовать материалу батареи.

Для чугунных батарей требуется толстый, выдерживающий большую нагрузку, кронштейн для стены. Он изготавливается из качественной стали, его делают регулируемым, чтобы подобрать нужное расстояние до стены. Кронштейн для радиатора из чугуна представляет собой крюк или изогнутый штырь, который крепится на дюбель или в стальной пластине для усиления.

Если материал стен мягкий, то дополнительно используют напольный крепеж в виде ножек-подставок. Напольные крепления позволяют выдерживать высокий вес батареи отопления и делают их работу безопасной. Некоторые модели имеют фиксированную высоту, а другие регулируются по нужным параметрам. Крепятся напольные фиксаторы в батарее дугой из стального стрежня и болтами, или цепью из звеньев.

Для алюминиевых и биметаллических радиаторов используют угловые крепления из стальных пластин, в которых предусмотрены выемки для дюбелей в стене и стыковки с батареей отопления. Второй вариант установки – это напольные стойки. Продольные конструкции устанавливаются в нужном месте, особенно подходят для ситуаций, где мягкий материал стен.

Стальные радиаторы в зависимости от их формы крепятся по-разному. Панельные стальные батареи на задней поверхности имеют скобы, в зависимости от величины и расстояния подбирают вариант кронштейна: крючки или монтажные планки. Дополнительно используют напольные подставки. Главное – соблюдать горизонтальность при установке.

Трубчатые стальные радиаторы крепят на крючки, имеющие специальные захваты, огибающие секцию батареи отопления. Второй вариант – монтажная панель, состоящая из стальной пластины, загнутой снизу в полочку и нескольких обхватов на ее протяжении.

poluchi-teplo.ru

Монтаж батареи

Установка биметаллического радиатора своими руками дело непростое, так как требует не только наличия внимания и инструментов, но и элементарных знаний последовательности действий.

• Если предполагается подключение к действующей системе отопления новых батарей на место старых, то предварительно следует промыть трубы и очистить их от ржавчины, накипи и мусора.
• На конце подающей трубы нужно либо зачистить имеющуюся резьбу, а если она стерлась, то нарезать новую и навернуть на нее тройники из бронзы или латуни.
• В прямую часть тройника необходимо вкрутить шаровые краны, а остальные соединить отрезком трубы между собой так, чтобы получился байпас.
• Во входящие и выходящие отверстия батареи устанавливаются переходники соответствующего размера.
• Подготовить и установить на стене кронштейны, которые должны идти в монтажном комплекте к радиатору.
• Повесить на крепления батарею отопления.
• В одном из боковых отверстий установить кран Маевского для стравливания в будущем воздуха из системы.
• Если тип подключения позволяет, то установить термостат для регулировки нагрева теплоносителя.
• После того, как батарея подключена к трубам системы, следует провести тестирование. Для этого в ней необходимо создать повышенное давление. Это позволит увидеть возможные дефекты в работе и убедиться, что не образуется протечка, и не нарушена целостность всей конструкции.

Как видно из вышеперечисленного, ничего сложного в данной работе нет, если делать все последовательно.

Особенности подключения

После установки приборов необходимо подключить их к теплопроводу.

Краткая инструкция по выполнению этой процедуры выглядит так:

• Во вход и выход вкручиваются переходники для тех или иных типов трубопровода. В некоторых случаях прямо ко входу подключается регулирующий термический клапан.

На данном этапе важно обеспечить герметичность резьбовых соединений. Для уплотнения можно использовать лен с термостойким герметиком или фум-ленту.

• Далее переходник или термоклапан соединяется с трубопроводом, как правило, резьбовым соединением.
• Между входящей и выходящей требой желательно выполнить перемычку (байпас).
• После подключения своими руками батарей, следует заполнить их теплоносителем и включить систему. Открывать краны нужно плавно, чтобы не возникло гидроударов и забивания внутреннего сечения.
• В процессе заполнения системы приборов необходимо выпустить воздух через краны Маевского.
• Затем нужно включить обогрев. В процессе тестирования системы желательно включить нагрев до максимальной температуры и при этом тщательно осмотреть все соединения. В случае обнаружения капель теплоносителя необходимо отключить систему, слить воду и выполнить уплотнение соединения.

Обратите внимание! В процессе подключения нельзя зачищать смежные поверхности абразивными материалами, так как это приведет к не герметичности соединений.

На этом процесс подключения батарей завершен.

Настенное крепление батареи

Перед тем, как крепить биметаллический радиатор к стене, следует тщательно проверить правильность и надежность монтажа кронштейнов. От этого зависит эффективность работы всей системы.

Устанавливая крепления, следует учесть вес собранной батареи отопления. Биметаллические радиаторы идут вторыми по тяжести после чугунных за счет встроенных в них стальных или медных коллекторов.

Правильным размещением радиатора считается, когда кронштейны повешены так, что обеспечивают:

• Расстояние от него до стены не менее 5 см.
• Радиатор весит с небольшим наклоном вперед, что обезопасит его от образования воздушных пузырьков.
• Заглушки батареи должны располагаться на одном уровне с трубами отопления.

Количество кронштейнов напрямую зависит от размеров радиатора. Так для конструкции из шести секций потребуется одно крепление внизу и два сверху, тогда как для 10 секций потребуется по 2 с каждой стороны.

Правильно закрепленный кронштейн должен выдерживать вес радиатора и не прогибаться под его тяжестью. Для этого все крепления проверяются вручную. Если они двигаются хотя бы на миллиметр, то лучше вынуть дюбеля и провести установку заново.

Разновидности и особенности батарей

• Радиаторы чугунные отличаются толстыми стенками и стойкостью к коррозии. Они долго держат тепло и имеют долгий эксплуатационный срок. Однако именно большой вес этих изделий заставляет делать для них максимально прочные крепления и поддерживающие подставки.

• Стальные батареи имеют легкий вес, что делает их монтаж совершенно не трудным. Но они недолговечны и быстро теряют тепло.

• Привлекательны на внешний вид алюминиевые изделия для системы отопления, крепление которых также несложно благодаря легкому весу.

• Самыми универсальными считаются биметаллические радиаторы, сочетающие в себе свойства стальных и алюминиевых конструкций. Монтаж их также не трудоемок.

Почему крепление должно быть надежным

От того, насколько правильно будет применена технология крепления для батарей отопления и произведен монтаж, будет зависеть спокойствие и благополучие не только обитателей данного жилища, но, зачастую, и соседей.

Причины возникающих проблем при недостаточно надежном креплении:

• перекосы радиаторов при заполнении системы водой;
• случайные механические повреждения в период эксплуатации;
• естественная усадка конструкций дома (особенно деревянного);
• воздействие природных факторов (землетрясения, оползни).

В результате, если не закрепить как следует радиаторы отопления, трубы и иные элементы отопительной системы, может произойти их деформация, разгерметизация соединений, а вслед за этим появятся протечки.

Рассмотрим более подробно, как производить настенное и напольное крепление радиаторов отопления, а также крепление труб отопления к стене.

Стоит ли браться за самостоятельную установку радиаторов

Многие специалисты не рекомендуют ставить радиатор в городской квартире самостоятельно, если вы не имеете хороших навыков в этом деле. Мы склонны присоединиться к этому мнению по ряду причин:

• Установка радиатора требует определенного времени даже у мастеров. Если у вас нет опыта, времени потребуется намного больше. А на период работ необходимо отключить отопление по всему стояку. Хотя, конечно, можно перенести все на лето, когда теплоносителя в системе нет.
• Кроме времени, как мы уже говорили, требуется опыт. Подключение радиаторов к системе отопления – дело очень ответственное. Стоит немного недотянуть или перетянуть какое-либо из соединений, и через какое-то время оно может потерять герметичность. Вы зальете горячей водой не только себя, но и соседей.
• Правильное крепление батареи к стене также имеет очень большое значение. Об этом мы и поговорим далее.

Справедливости ради нужно отметить, что все вышесказанное относится и к выполнению работ в собственном доме. Но в этом случае весь ущерб будет касаться только вас, поэтому степень ответственности все же несколько меньше.

Как крепить радиаторы

Наиболее подходящий метод крепления для батарей (радиаторов) отопления выбирают соответственно их размеру и весу, а также месту, где предполагается их установить. Чаще всего радиатор крепят к стене под окном, однако иногда возникает необходимость крепить его к полу. В зависимости от этого используют необходимый тип крепежа — для настенного или напольного варианта установки.

Непосредственно перед установкой радиатора желательно его полностью подготовить: при необходимости покрасить, установить кран Маевского, терморегулятор и заглушку.

Крепление радиатора к стене

Крепление радиаторов отопления к стене непосредственно под окном считается более практичным. Таким образом обеспечивается создание тепловой завесы, которая препятствует прямому прохождению в комнату потока холодного воздуха.

Для выполнения работ по установке батареи понадобится:

• несколько кронштейнов (их количество зависит от длины батареи), и такое же число дюбелей для них;
• перфоратор с соответствующим материалу стены сверлом;
• ватерпас, рулетка, метровая линейка.

Кронштейны для радиаторов отопления должны соответствовать виду металла, из которого изготовлено отопительное оборудование — чугун, сталь или алюминий.

Чугунные батареи среди всех типов отопительных приборов являются наиболее тяжелыми. Поэтому при их монтаже используют крепления для радиаторов отопления чугунных, обладающие достаточной прочностью, чтобы выдержать такой большой вес. Кроме того, кронштейны для чугунных радиаторов позволяют регулировать расстояние до стены.

Крепеж для биметаллических радиаторов должен быть не менее прочным, чем для чугунных. Хотя сами по себе батареи такого типа не слишком тяжелые, но при большом числе секций они могут создавать серьезную нагрузку на стену.

Монтаж батарей из алюминия гораздо проще, поскольку они более легкие. Для их установки применяют кронштейны для крепления алюминиевых радиаторов отопления, которые имеют фиксированную длину.

Рекомендуемые параметры для установки радиатора и его крепления:

• высота над полом — 100-120 мм;
• высота под краем подоконника —80-100 мм;
• расстояние от стены — 20-50 мм.

Кроме того, если схема разводки труб предполагает подачу теплоносителя сверху, тогда нужно обеспечить небольшой уклон радиатора, чтобы в нем не скапливались пузырьки воздуха.

Количество точек опоры определяют в зависимости от типа батареи и ее размера. К примеру, для радиатора из чугуна, число секций которого не превышает шести, достаточно установить в стене два крепления для чугунных радиаторов отопления сверху и еще один кронштейн снизу. Для более габаритных батарей придется увеличить число кронштейнов — в расчете по одному на каждые три секции.

Количество кронштейнов для крепления алюминиевых радиаторов отопления также должно соответствовать числу секций: 3 кронштейна, если число секций менее восьми и 4–5 кронштейнов при большем количестве секций.

Осуществляя крепление радиаторов отопления к стене, необходимо учитывать также и свойства материала, из которого изготовлены стены.

Порядок действий при установке и креплении радиаторной батареи:

• Стену предварительно штукатурят и, если нужно, оклеивают обоями;
• Размечают на стене места под кронштейны, чтобы их крюки соответствовали промежуткам между секциями радиатора;
• В отмеченных местах сверлят отверстия, вставляют в них дюбели, и затем вкручивают кронштейны;
• Проверяют, чтобы все крюки кронштейнов были на одной линии;
• Навешивают радиатор на кронштейны и слегка нажимают на него, чтобы проверить, правильно ли он сел и нет ли люфта;
• Проверяют горизонтальный уровень, и в случае перекоса приподнимают одну сторону радиатора, подложив прокладки соответствующей толщины в местах его соприкосновения с кронштейнами;
• После окончательного выравнивания радиатора подсоединяют к нему трубы и герметизируют соединения.

Напольное крепление радиаторов

Крепление радиатора отопления к полу может быть обусловлено конструкционными особенностями помещения: слишком большие размеры окон вынуждают ставить отопительные батареи на ножки или на особый напольный постамент. При напольном варианте установки радиаторов отдают предпочтение алюминиевым изделиям, как наиболее легким и эстетически привлекательным.

Процесс крепления к полу радиаторов отопления не сильно отличается от настенного варианта. Для этого необходимо:

• приобрести соответствующие кронштейны для крепления алюминиевых радиаторов отопления к поверхности пола;
• разметить на полу место под каждый кронштейн;
• просверлить отверстия и смонтировать крепления для отопительной батареи;
• установить радиатор и подсоединить к нему трубы.

При строительстве нового дома желательно еще в процессе выполнения стяжки пола вмонтировать закладные элементы для крепления радиаторных батарей отопления. Это особенно актуально, когда в помещениях устраивают наливные полы.

Напольная установка

Напольный монтаж радиаторов встречается гораздо реже и может быть обусловлен несколькими причинами:

• на стене нет ниши необходимых размеров. Например, помещение имеет окно большой площади, под которым недостаточно места под радиатор;
• по эстетическим соображениям. Особенности применяемых дизайн-радиаторов или общий стиль оформления комнаты может потребовать установку батареи на ножки или на специальный напольный постамент.

Напольное крепление имеет ряд преимуществ, среди которых быстрота, надежность и возможность размещения любых, в том числе и самых тяжелых, видов батарей отопления.

Крепление для массивного радиатора

Процесс крепления радиатора к полу не слишком сильно отличается от настенного. Поскольку пол – это изначально жесткая и твердая поверхность, то проблем с выбором материалов здесь нет – можно использовать стандартный крепеж.

Единственное исключение – деревянные полы в загородных домах, в таких случаях для особо тяжелых радиаторов лучше подстраховаться и постараться использовать хотя бы один настенный кронштейн для уменьшения нагрузки на лаги.

Перед тем, как установить радиатор, необходимо разметить место под каждый напольный кронштейн, а затем при помощи крепежных элементов надежно зафиксировать все держатели на поверхности пола. Если радиатор имеет небольшой вес, то в его комплекте вместо массивных кронштейнов могут оказаться небольшие ножки, крепление которых производится аналогично.

Вариации напольных кронштейнов для монтажа радиаторов

Теперь осталось только тщательно закрепить на установленные элементы корпус радиатора и подключить необходимые коммуникации.

Помните, что все резьбовые соединения нужно выполнять с определенным усилием, превышать которое опасно. Поэтому лучше заранее запастись динамометрическим ключом и найти в инструкции соответствующие значения затягивающих моментов.

Самостоятельная замена батарей отопления позволит вам не только сэкономить определенную сумму денег, но и получить полную уверенность в надежности и качестве вашей системы отопления. Но для того, чтобы ее дальнейшая эксплуатация не приносила ненужных волнений, лучше подойти к вопросу крепления радиаторов с максимальным вниманием и аккуратностью.

Напоследок предлагаем вам ознакомиться с видео, где подробно рассмотрен процесс подготовки радиатора к монтажу, а также его крепление к стене:

all-for-teplo.ru

Как крепить трубопроводы

Способы креплений труб отопления к стене могут различаться, если принимать во внимание, из какого материала они изготовлены. К примеру, крепление металлической трубы отопления меньше нуждается в специальных крепежных приспособлениях, поскольку такая труба сама обладает достаточной жесткостью.

В сравнении с металлическими, пластиковые трубы более гибкие. Это особенно проявляется под воздействием горячего теплоносителя, и на горизонтальных участках пластиковая отопительная труба может провисать. Незначительные изменения геометрии трубопроводов не сильно отражаются на устойчивости циркуляции теплоносителя, однако могут послужить причиной возникновения в системе воздушных пробок.

Для крепления пластиковых труб отопления к стене применяют специальные хомуты (клипсы). Такой хомут сначала закрепляют в стене, а потом в него вставляют трубу. Опоры для крепежа должны быть равномерно расположены на всех местах соединений труб и на длинных отводах, при этом длина промежутков между опорами не должна превышать 10-ти диаметров трубы. Если по схеме монтажа необходимо сделать отступ от стены, тогда применяют такие же крепления, как для батарей отопления — кронштейны соответствующей длины.

Когда крепления установлены на стену, можно приступать к креплению на их основу трубы. В зависимости от конструкции хомутов, трубу в них либо защелкивают, либо прикручивают шпильками. Полезно, если хомуты будут оснащены резиновыми прокладками с целью компенсации температурных расширений и уменьшения вибраций.

Иногда дизайнерский проект предусматривает укладку отопительных трубопроводов в штробы — выдолбленные углубления в стене. При скрытой прокладке нужно оборачивать трубу мягким изоляционным материалом, либо надевать на нее пластиковую гофру. Это необходимо для того, чтобы снизить теплопотери, а также, чтобы оставить свободное пространство для термического расширения. Впоследствии стену можно будет оштукатурить, заделав зазоры изоляционными материалами.

В местах прохождения отопительной трубы через стены и потолочные перекрытия, необходимо устанавливать в них проходные элементы в виде гильзы с диаметром на несколько миллиметров больше сечения трубы.

Несколько слов о трудностях монтажа

С какими проблемами сталкиваются монтажники, если предстоит крепление на гипсокартонную стену тяжелых предметов?

Таблица прочности ГКЛ в соответствии с толщиной листа

Для обшивки стен традиционно применяется гипсокартон с толщиной листа не более 12 мм. Такой материал достаточно прочный и устойчивый к механическим нагрузкам. Тем не менее, установка бойлера или отопительного радиатора, вес которого при заполнении водой составляет более 100 кг, чревата тем, что крепёж вырвет из обшивки.

Кстати, вот с такой элегантной подставкой монтаж радиаторов отопления будет более эффективным, так как получится снять часть нагрузки с настенного крепежа

Проблема очевидна, но есть простые и эффективные способы ее решения. Если нужно повесить на стену что-то тяжёлое, сделать это можно следующим образом:

• С помощью специальных крепежных элементов и опор, установленных под закрепленным предметом;
• Посредством предварительной установки закладных под обшивку стен;
• Посредством комбинированной установки закладных и использования специальных крепежных метизов.

Каковы преимущества и недостатки перечисленных способов?

Преимуществом монтажа на крепежные элементы без установки закладных является то, что способ можно применить на уже эксплуатируемой стене. То есть, если не предполагается скорый ремонт помещения и нет желания разбирать стену — это оптимальный вариант.

Из минусов решения отмечу то, что крепления, которые рассчитаны на большую нагрузку, в продаже встречаются редко и цена их высока. Ну и разумеется, нужно знать, что подойдёт в том или ином случае, а что не подойдет.

Установка закладных под обшивку — это лучшее решение, если предстоит установка тяжёлых предметов с весом более 50 кг. По сути, крепление в этом случае выполняется не на гипсокартон, а на закладные, которые, в свою очередь, жёстко фиксируются на черновой стене.

Недостатком этого решения является невозможность применения на уже эксплуатируемых стенах. То есть, закладные нужно устанавливать под обшивку что возможно только до монтажа ГКЛ.

Комбинированный вариант используется в тех случаях, когда размеры закладных под обшивкой частично не соответствуют расположению петель на монтируемом оборудовании.

Рассмотрим перечисленные способы и узнаем, как повесить батарею на гипсокартон или как выполнить установку других не менее тяжёлых предметов.

Монтаж закладных для крепления тяжёлых предметов на ГКЛ

Как своими руками установить закладные под ГКЛ? Инструкция монтажа следующая:

Место расположения закладных в стене, там, где будет установлен бойлер

• Сразу после сборки несущего каркаса определяем расположение установки предмета, монтаж которого планируется;
• По ширине промежутка между профилями в обрешётке нарезаются бруски толщиной, соответствующие толщине направляющих;

Закладные перед обшивкой гипсокартоном

• Посредством дюбель-гвоздей или анкерных болтов бруски крепятся к стене или к профилю, как на фото;
• По бокам бруски крепим к профилю саморезами;
• Далее зашиваем каркас листами ГКЛ;

Крепежные метизы под навеску бойлера в закладных

• После окончания отделки стен крепим тяжелый предмет массивными шурупами, которые будут прочно удерживаться в толще закрепленных брусков.

Хочу обратить ваше внимание на то, что при выполнении монтажа придется сфотографировать установленные бруски с разных ракурсов. Это нужно сделать для того чтобы при выполнении последующей установки навесного оборудования попасть именно в бруски, а не в пустоту.

Спрашивается, зачем нужны закладные, если можно сразу вкрутить длинные шурупы в стену? Причина есть — если повестить бойлер или отопительный радиатор на шурупы, не подложив закладные под обшивку стен, нагрузка на крепёжные элементы будет высокой. В результате со временем либо крепеж деформируется, либо придёт в негодность стена, на которой был выполнен монтаж.

Крепёжные элементы для монтажа без предварительной установки закладных

Многие люди считают, что просто так, используя те или иные разновидности крепежных метизов что-либо вешать на перегородки и стены из ГКЛ нельзя. На самом деле это не так, просто нужно выбрать правильный крепеж, максимальная нагрузка на который будет соответствовать весу того оборудования, которое вы решили закрепить в подвешенном виде.

Рассмотрим перечень крепежных элементов и способы их применения.

Крепежные метизы, специально разработанные для применения на гипсокартонных перегородках и стенах

Среди того, что можно приобрести, отмечу следующее:

• Саморез по гипсокартону типа «металл-металл»;
• Дюбель «бабочка» с саморезом;
• Шнековый дюбель с саморезом;
• Дюбель «зонтик» с болтом;
• Дюбель Хартмут от Кнауф с болтом.

Вкручивание обычного самореза для ГКЛ

Обычный саморез по гипсокартону, которым листы фиксируются на профиле, выдерживает долговременную нагрузку весом до 3 кг. То есть, закрутив такой шуруп в стену, на него можно повесить зеркало, картину или другие аналогичные предметы. Если закрутить несколько шурупов и вешать предмет не на одну, а на несколько петель, можно добиться более высокой прочности монтажа.

Так называемая «бабочка» с изнанки ГКЛ

Дюбель «бабочка» для пустотелых конструкций – выдерживает вес до 10 кг при однослойной обшивке стен. Это отличное решение для монтажа различны элементов антуража, начиная с зеркала и оканчивая небольшими полками.

Соответственно если вешать предмет не на один дюбель, а на несколько разнесённых дюбелей, устойчивость крепежа к весовым нагрузкам увечится.

Вкручивание шнекового дюбеля без необходимости в предварительном сверлении отверстий

Шнековый дюбель с саморезом — вкручивается в плиту без необходимости в сверлении отверстий. При монтаже на однослойную обшивку выдерживает чуть больше 6 кг весовой нагрузки при монтаже на двойную обшивку, каждое крепление выдерживает нагрузку до 15 кг.

Распорная часть так называемого «зонтика» с изнанки гипсокартонных конструкций

Дюбель «зонтик» — металлическая разновидность дюбеля «бабочки» состоит из болта и металлической распорки, которая при вкручивании болта раскрывается как зонтик. При правильной установке крепёжных метизов, дюбель «зонтик» выдерживает до 35 кг весовой нагрузки на каждое крепление. С увеличение числа креплений, нагрузка на стену может быть увеличена.

Так выглядит силовой элемент дюбеля Хартмут, за счет которого крепежные метизы удерживаются на вертикальных конструкциях

Дюбель Хартмут от Кнауф при монтаже на однослойную обшивку способен выдержать до 35 кг долговременной нагрузки. При увеличении количества применённых крепежных метизов, допустимая величина нагрузки также увеличивается.

Посредством таких креплений можно вешать алюминиевые и биметаллические радиаторы к гипсокартону без применения напольных подставок

Инструкция монтажа такого дюбеля следующая:

• Сверлится отверстие диаметром 13 мм;
• В отверстие вставляется дюбель со сложенной распорной частью;
• Дюбель вытягивается назад так, чтобы распорная часть с изнанки прижалась к обшивке;
• Закрепляем пластиковую часть с внешней стороны обшивки фиксатором и обламываем излишек;
• Вкручиваем болт, на котором можно закрепить подвесные петли или другие метизы, приспособленные для монтажа того или иного предмета.

Для того чтобы установка чугунного радиатора отопления на гипсокартон могла быть выполнена без закладных, используем крепежные элементы Хартмут. Но есть одно условие, монтаж конструкцией с номинальной массой свыше 100 кг допускается только на двойную или тройную обшивку стен.

Как крепить расширительный бак

Место установки и способ крепления расширительного бака зависит от типа системы отопления, которая может быть открытой либо закрытой. Хотя в настоящее время отопительные системы открытого типа время почти повсеместно перестали применять, они еще кое-где остались в зданиях старой постройки.

В устаревших системах крепление открытого расширительного бака отопления производили на чердаке. Из самой верхней точки трубопроводной системы выводили патрубок сквозь потолочное перекрытие и подсоединяли его к днищу бака. Расширительный бак устанавливали вертикально и прикрепляли к перекрытию любым доступным способом.

В закрытой системе отопления крепление мембранного расширительного бака делается по-другому. Здесь главное правило — при монтаже нужно ориентировать бак таким образом, чтобы теплоноситель в него поступал сверху. Но на практике, в зависимости от объема бака и его конструктивных особенностей, способы крепления могут быть разными: вертикально или горизонтально, непосредственно на трубе отопления, на стене или на полу.

Наиболее целесообразно устанавливать расширительный бак перед циркуляционным насосом, на прямом участке трубопровода со стороны возврата теплоносителя к котлу.

Крепление к гипсокартону тяжелых предметов: обзор крепежных элементов и способов их применения

Алюминиевая батарея на гипсокартоне – о том, как ее повесить читай дальше

Приветствую. В этот раз вы узнаете о том, как крепить к гипсокартону тяжелые предметы. Надеюсь, тема статьи будет интересна многим и для этого есть веская причина. Отделка строительных поверхностей гипсокартоном повсеместно получает все большее распространение.

В то же время закрепить тяжёлые предметы на такой отделке традиционными способами у вас, скорее всего, не получится. Итак, как закрепить те или иные предметы на поверхности обшитой ГКЛ, чтобы результат был прочным и выглядел аккуратно?

Особенности крепления отопления в деревянном доме

Если дом построен из дерева, нужно учитывать, что все его конструкции в первые годы эксплуатации будут неизбежно давать усадку. Поэтому крепление труб отопления к деревянной стене должно быть более свободным, чем в других домах. Недопустимо, чтобы возникали динамические напряжения на каком-либо из участков трубопровода. При разводке труб оставляют в деревянных стенах и перекрытиях зазоры величиной 15–20 мм для компенсирования усадки. Для фиксации труб на стене устанавливают зажимы. Аналогичным образом делают также и крепление расширительных баков отопления.

В деревянном доме крепление алюминиевых батарей отопления к стене производят по технологии, не слишком отличающейся от обычной. Радиатор из алюминия достаточно легкий, и деревянная стена вполне может выдержать его вес. В отличие от алюминиевого, чугунный радиатор нужно крепить на стене из дерева более тщательно, и для надежности стоит увеличить количество крепежных кронштейнов.

Когда массивный чугунный радиатор крепят к деревянной стене, его следует устанавливать на напольные подставки, которые примут на себя основной вес устройства.

Если по строительному проекту запланировано крепление радиаторов отопления к деревянному полу, процесс их монтажа будет даже более простым, чем в случае с бетонным полом. Но когда есть подозрение, что установленный на полу тяжелый радиатор будет оказывать чрезмерно большую нагрузку на лаги, нужно постараться частично перераспределить его вес на настенные кронштейны.

Видео инструкция поможет понять, как следует крепить радиаторы отопления:

Для того чтобы система отопления не доставляла проблем в ходе ее эксплуатации, следует с должным вниманием отнестись к вопросу крепления труб и радиаторов. Тогда можно будет обрести полную уверенность в том, что отопительное оборудование не подведет вас в ответственный момент.

Вывод

Крепеж радиаторов отопления к стене не представляет никакой сложности – для этого нужно установить на одном уровне кронштейны, согласно требованиям СНиП. Если батарею невозможно закрепить на стене, можно воспользоваться напольными стойками. Особое же внимание необходимо уделить подключению приборов отопления.

Ознакомиться с дополнительной полезной информацией по обозначенной теме можно из видео в этой статье.

Самостоятельно прикрепить радиатор по силам любому человеку, самое главное – иметь минимальный набор инструмента, четко проводить разметку и ровно сверлить отверстия. Видео в этой статье расскажет о некоторых важных моментах рабочего процесса и поможет разобраться в вопросе еще доскональнее.

Как крепить к стене радиаторы отопления

При сооружении системы отопления своими руками очень важно правильно выполнить монтаж батарей. Правила крепления радиаторов к стене различаются в зависимости от материала, из которого была изготовлена батарея.

Крепление радиатора – несложный процесс, главное при монтаже соблюдать горизонтальность и вертикальность крепления.

Расчет необходимого количества секций

Количество секций отопительных приборов определяется в зависимости от тепловых потерь через ограждающие конструкции здания. Точный расчет может выполнить только специалист, имеющий соответствующее образование.

Но уже давно определены укрупненные нормативные показатели для типовых зданий, которые принимают необходимый расход тепла из расчета 1 кВт тепловой энергии на 10 м 2 помещения. Эта цифра обеспечивает запас гарантированный запас мощности прибора на 10-15%.

Теплоотдача секций биметаллических радиаторов в Ваттах указывается в паспорте на изделие, который вложен в каждую упаковку. Поэтому для определения количества секций необходимых для обогрева комнаты необходимо ее площадь в м 2 умножить на 100 и разделить на теплоотдачу одной секции в Вт.

Полученный результат округляется до целого числа в большую сторону. Грубая проверка производится из условия, что в среднем одна секция обогревает 1,2-1,4 м 2 . Выполнение расчетов позволяет отказаться от покупки лишних элементов и сэкономить денежные средства.

Крепление радиаторов из алюминия

Алюминиевые батареи считаются одними из самых эффективных и универсальных отопительных приборов. Они обладают сравнительно низкой ценой и высокой степенью теплоотдачи. Если установка радиатора была выполнена правильно, радиатор такого типа прослужит исправно многие годы.

Схема крепления радиатора.

Батареи из алюминия нужно использовать в двух- и однотрубных системах отопления, предполагающих сооружение горизонтального и вертикального трубопровода для соединения отопительных приборов. Такие батареи можно использовать для систем с естественной и принудительной циркуляцией.

Зачастую батареи устанавливают непосредственно под окном либо при помощи специальных стоек у окна возле стены. Подключают батареи с одной или с разных сторон.

Если подключение труб одностороннее, не стоит использовать в системе отопления большое количество секций.

От того, насколько правильно было выполнено крепление, зависит степень теплоотдачи батарей. Так, монтаж следует производить в соответствии с определенными параметрами – до пола нужно выдержать расстояние около 10-12 см, от батареи до стены расстояние должно составлять примерно 2-5 см (с уменьшением расстояния увеличиваются теплопотери). До подоконника от батареи должно быть не менее 10 см.

Общие сведения

От качества монтажа батарей зависит не только их эстетичность, но и степень теплоотдачи. Поэтому установку необходимо выполнять с учетом требования СНиП:

Параметры	Значения
Расстояние от пола	В пределах 10-15 см
Расстояние от стены	В пределах 2-5 см
Расстояние до подоконника	От 10 см.

Конечно же, батареи должны быть закреплены прочно и надежно, так как от этого зависит долговечность прибора и теплопровода.

Порядок монтажа радиатора к стене

Схема монтажных размеров радиаторов.

Предварительно следует собрать батарею (полностью извлекать его из заводской упаковки не следует). Для этого необходимо в заглушку ввернуть пробки радиатора, воспользовавшись прокладками.

После этого устанавливается запорная арматура и клапан Маевского. На радиаторе нужно наметить те участки, на которых будут установлены кронштейны. Далее кронштейны фиксируются на стене при помощи дюбелей таким образом, чтобы их крюки располагались ровно между секциями батареи.

Теперь необходимо установить степень горизонтальности отопительного прибора при помощи горизонтального строительного уровня. В случае необходимости следует отрегулировать уровень расположения радиатора при помощи кронштейнов.

В соответствии со схемой нужно соединить батареи с отопительной системой. Если произвести монтаж радиатора на уровне менее 7 см от пола, значительно снизится теплообмен и могут возникнуть трудности с уборкой помещения.

Когда происходит заполнение системы отопления при помощи теплоносителя, следует производить открытие запорно-регулирующей арматуры плавно и аккуратно, чтобы предотвратить возникновение гидравлического удара. После монтажа радиатора нужно составить акт о вводе его в эксплуатацию.

Этапы работы

• Чтобы работа была выполнена правильно, важно максимально точно определить, где будет находиться грань выступа. По ней прикручивается к полу UD профиль.
• При намерении закрыть отопительные трубы, направляющая протягивается от одной стены к другой. Когда это не требуется, то в качестве ограничения выступают размеры радиатора.
• Далее профилем соединяются передняя линия и профиль.
• По направлению стены возле батареи прикручиваются 2 вертикальные полосы UD. Таким образом обозначается угол короба внутри.

Список инструментов и материалов, необходимых для монтажа крепления радиатора

Схема монтажа радиатора отопления.

Для того чтобы произвести крепление батареи к стене, необходимо использовать следующие детали и инструменты:

• дюбели;
• кронштейны;
• кран Маевского;
• пробки;
• заглушка;
• горизонтальный уровень;
• перфоратор.

Для бетонных или кирпичных стен можно использовать кронштейны, так как прочность стен позволит сверлить их для крепежа дюбелей.

Часть пробок, поставляющихся в комплекте с радиатором являются проходными – позволяют производить монтаж к ним обратной и подающей труб. Так, одну из этих пробок необходимо заглушить, во вторую следует произвести монтаж крана Маевского.

Для крепления стальных или биметаллических труб однотрубной системы отопления следует использовать тройники размером от 25-ти до 32-х миллиметров.

Каждый из радиаторов должен оснащаться двумя тройниками. Для того чтобы качественно прикрепить радиатор к стене, следует использовать и радиаторные краны. Допускается использование полипропиленовых или стальных кранов. Материал для кранов нужно подбирать в зависимости от теплоносителя. На один прибор должно приходится по два крана.

Для того чтобы повесить батарею на стену из ДСП или гипсокартона, следует воспользоваться специальными кронштейнами.

Советы специалистов

• При монтаже короба обязательно нужно оставить свободным доступ к клапанам и кранам.
• Фасадную решетку необходимо сделать съемной. На каркас может просто прикручиваться доска или ОСП. Первый вариант подходит для чугунной батареи, а второй – для алюминиевой.
• Крепление батареи к гипсокартону может быть затруднено, если кронштейны не вкручиваются в толстую стену. В этом случае потребуются консоли. Их можно прикручивать к доске или ОСП саморезами, однако их длина должна быть от 45 до 55 мм. При этом они обязательно должны быть нержавеющими.
• Чтобы обеспечить надежное крепление батареи к гипсокартону, рекомендуется применять настенные консоли. Каждая из них закрепляется в 2-х точках. Это позволяет повысить несущую способность при монтаже. Угловую консоль нежелательно выбирать. У нее всего одна точка крепления. Поэтому она неудобна при проведении монтажных работ.
• Анкеровка консоли выполняется с помощью металлического дюбеля с метрическим винтом. Такой способ крепления считается самым надежным. Необходимая затяжка обеспечивается метрической резьбой. Специальные плоскогубцы дают возможность быстрого монтажа дюбелей. Но их использование не обязательно. Антиротационные замки механических крепежных элементов не позволяют деталям прокручиваться во время произведения монтажа.
• Когда замеряется расстояние, на каком будут устанавливаться консоли, необходимо обратить внимание на то, как располагаются несущие профили, к которым будут закреплять гипсокартонный лист.
• При работе с дрелью нужно брать размер сверла, рекомендованный производителем. Если толщина ГКЛ 12,5 мм, то минимальная длина составляет 32 мм, стена 25 мм – сверло 37 мм.

Достоинства и недостатки

Главными достоинствами батарей из чугуна можно назвать такие, как:

1. Общедоступность. Чугун относится к недорогим материалам для батарей.
2. Продолжительный тепловой эффект. Чугун нагревается долго, но также долго он сохраняет тепло.
3. Многофункциональность. Многие приспосабливают батареи как дополнительное место для быстрой сушки вещей.

К недостаткам чугунных батарей относятся следующие характеристики:

1. Вес прибора. Чугунные батареи являются довольно тяжелыми, а это приводит к необходимости установки несколькими людьми, что, повышает расходы на их монтаж.
2. Долгое нагревание. После подключения из-за продолжительного времени нагрева в доме еще некоторое время будет сохраняться прохладная температура.
3. Внешний вид. Громоздкость и отсутствие гладкости во внешнем виде часто выглядит довольно не эстетично.
4. Дополнительный уход. После установки изделие нужно еще покрасить, чтобы защитить от коррозийных процессов.

Рабочие параметры

Исходя из того, что отопительные радиаторы все чаще изготавливают из разнообразия материалов таких, как алюминий, сталь или биметалл, производство чугунных батарей отопления не кануло в лету, а продолжает свое развитие, выражаясь различными оригинальными решениями дизайна интерьера.

Достижения современной науки и техники позволяют улучшить рабочие параметры чугунных радиаторов, снизить частоту их ремонта. Их передняя часть делается практически плоской, увеличивая эффект теплоотдачи, а выполнение в стиле ретро пользуется наибольшим спросом, добавляя «изюминку» и лаконичность любому виду интерьера.

Так или иначе, относительно невысокая цена и отличная теплоотдача чугунных радиаторов выступают не самыми весомыми преимуществами. Главным фактором является способность превосходного функционирования в системе, вне зависимости от качества или количества теплоносителя внутри. Таким образом, батареи из чугуна, выполненные по европейским стандартам, подразумевают использование в них теплоносителя обогрева соответствующего качества, что не всегда подходит для той или иной местности. Некачественный теплоноситель может повредить отопительные приборы европейского изготовления.
