Стропильная система двухскатной крыши своими руками пошагово

При строительстве частного дома важно продумать все нюансы, которые могут возникнуть в процессе работы, а также изначально определить, каким будет внешний вид готового строения. Это возможно сделать, воспользовавшись услугами опытного проектировщика. Но на этапе создания чертежа определяется не только тип фундамента и площадь будущего дома, но и тип кровли, который будет использоваться. Помните, что ни один дом не прослужит долго, а проживание в нем никогда не будет комфортным, если тщательно не спланировать и обустроить крышу. До начала работ по созданию кровли, необходимо спроектировать ее, а также рассчитать площадь конструкции. Специалисты в строительной отрасли утверждают, что если грамотно подойти к этому вопросу, обустройство крыши не только будет быстрым, но и сделает монтажные работы в разы проще и дешевле. Чрезвычайно важно определить правильно основные элементы сечения, чтобы при реализации проекта не потребовалось вносить никаких корректив и правок, переделывая все заново.

Схема монтажа плоской кровли

После разработки схемы, необходимо определиться с наиболее приемлемым материалом, который будет применен для создания крыши строения. Не забывайте о том, что данный спектр работ строго регламентирован нормативными требованиями действующих стандартов. В этой статье мы рассмотрим все, что нужно знать при обустройстве крыши, а также как именно должен создаваться план плоской кровли.

Распространенные ошибки при проектировании кровли

• Архитектурные;
• Конструктивные.

Ошибки архитектурные. Основной ошибкой этого типа является игнорирование вопроса, связанного с обеспечением вентиляции элементов «пирога» кровли.

При устройстве утепленной крыши важно не только максимально защитить утеплитель от попадания влаги, но и позаботиться о выводе того количества воды, которое все же впитала минеральная вата, то есть необходимо планировать такие элементы, как карнизный и коньковый продух вентиляции, флюгарки и пр. На функционирование этих устройств оказывают влияние различные архитектурные элементы (аттики, парапеты и пр.), которые сильно ограничивают возможности забора воздуха. Поэтому приходится либо увеличивать высоту продухов, либо отказываться от некоторых декоративных элементов

Поэтому приходится либо увеличивать высоту продухов, либо отказываться от некоторых декоративных элементов

На функционирование этих устройств оказывают влияние различные архитектурные элементы (аттики, парапеты и пр.), которые сильно ограничивают возможности забора воздуха. Поэтому приходится либо увеличивать высоту продухов, либо отказываться от некоторых декоративных элементов.

Еще одна распространенная ошибка – неправильно организованное удаление с крыши воды, попадающей на нее в виде осадков.

Ошибки конструктивные. Данный тип ошибок касается, чаще всего, утепления крыши (особенно ее мансардного варианта).

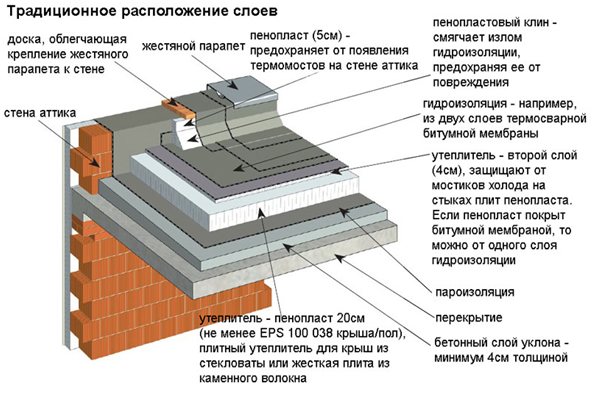

Строение кровельного пирога

Какого-то определенного, классического состава кровельного пирога плоской крыши не существует. Строение слоев

чаще всего основывается на следующих факторах:

• Назначение крыши;
• Тип перекрытия;
• Материал кровельного покрытия.

Решающим фактором, определяющим состав крыши с самого начала строительства, является назначение крыши. От него зависит, какой материал нужен для строительства перекрытия, каким именно образом оно будет утепляться, каков в данном случае оптимальный материал покрытия.

Утепление плоской крыши из мягкой кровли производится снаружи

, поскольку такой способ намного удобнее и надежнее с позиций герметичности пирога.

Общая технология утепления выглядит так

:

• Основа (бетон, деревянное перекрытие);
• Пароизоляционная пленка;
• Слой утеплителям;
• Верхний слой гидроизоляции;
• Покрытие крыши.

Это — общий план, на практике он часто дополняется или усложняется

с целью более надежной защиты от проникновения воды или образования мостиков холода.

Кровельный пирог

Один из вариантов устройства плоской крыши — инверсионная кровля

. Это — относительно новый вид конструкции пирога, учитывающий недостатки обычных вариантов.

Дело в том, что распространенной бедой плоских крыш является просачивание воды через утеплитель в перекрытие и появление пятен и разводов.

Для устранения этого явления используют инверсионную кровлю, когда между перекрытием и утеплителем устанавливается надежный гидроизолирующий ковер (часто многослойный)

.

Состав пирога строится таким образом

:

• Перекрытие;
• Слой подготовки гидроизоляции — обычно, строительный праймер;
• Гидроизолирующий ковер;
• Слой геотекстиля;
• Утеплитель (оптимально — экструдированный пенополистирол);
• Верхний слой геотекстиля;
• Балластный насыпной слой из гравия.

Поверх балластного слоя при необходимости можно уложить жесткое покрытие для сохранности равномерной толщины балласта и удобства передвижения.

Инверсионный кровельный пирог

Проектирование

Существует три варианта разработки чертежей:

• Бесплатные проекты в интернете. Недостаток в универсальности. Разрез кровли на чертеже выполняется без учета особенностей конкретного строения.
• Профессиональная разработка.
• Самостоятельная разработка чертежа. Можно воспользоваться программами интернета, по которым выполняется планировка крыши.

Самостоятельная работа начинается с составления эскиза. Конструкцию выбирают в зависимости от очертания здания. Необходимо определить форму, геометрию кровли. Отдельно останавливаются на скате крыши. Выбирают цвет, качество кровельных материалов. На основании принятых решений составляют эскиз. На этой стадии можно посмотреть, оценить общий вид дома.

При составлении чертежа учитывают такие моменты:

• Особенности климата в районе строительства;
• Ветровую нагрузку;
• Качество, удельный вес выбранного кровельного материала;
• Угол наклона.

Минимальный уклон определяют по кровельному материалу:

• 14 — для стали;
• 27 — для черепицы;
• 18 — для волнистых асбестоцементных листов или шифера.

При высоком снеговом покрове уклон на чертеже должен быть не менее 30 градусов.

Выбирают систему водоотвода. Она бывает 2 видов:

1. Организованная;
2. Неорганизованная.

При организованном водостоке площади сечения трубопроводов для отвода вод рассчитывают с учетом 1-1,5 кв. см на 1 кв. м поверхности. Расстояние между водосточными трубами – 15-20 м.

Размер выступающей длины карниза должен быть не менее 0,3 м при организованном водостоке. Вынос карниза при неорганизованном водостоке – от 0,5 м.

Стропильную систему крыши дома выбирают в зависимости от размеров строения и наличия внутренних несущих стен. Если они имеются, то останавливаются на наклонных стропилах. Стропильные ноги упираются одним концом на наружные стены, другим – на коньковый прогон.

При их отсутствии выбор делают в пользу висячих стропил. Они одной стороной опираются на стену, другой — в стропила противоположной стороны.

После расчета предполагаемой нагрузки на кровлю подбирают сечение пиломатериала. Чтобы исключить появление конденсата в чертеже предусматривают сквозное проветривание через слуховые окна.

Обрешетка рассчитывается с учетом того, какой материал будет использован для крыши и угла ее наклона. Для мягкой кровли выполняется сплошная, для листовой достаточно обычной с промежутками.

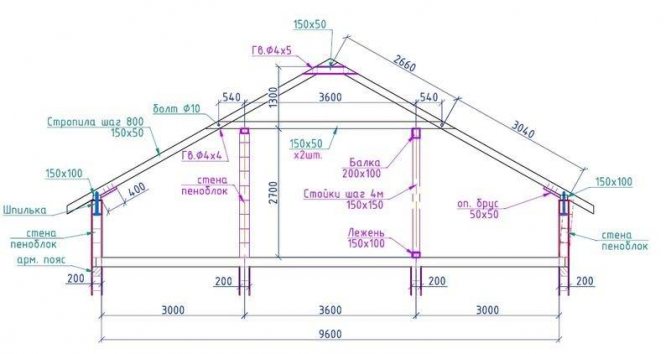

После вычислений приступают к составлению чертежа крыши

Особое внимание уделяют проработке всех конструктивных частей, элементов, их связке между собою

По данным чертежей составляется смета, в которую вносятся все необходимые для строительства кровли материалы. Определяют общую стоимость работ.

Подготовка к началу работ

Перед тем как сделать двухскатную крышу потребуется подобрать материалы. Монтаж начинается с выбора древесины. Чтобы построить своими руками надежную конструкцию, устойчивую к внешним факторам потребуется выполнить следующие рекомендации:

Для строительства лучше выбрать хвойные породы первого или второго сорта

• правильно будет выбрать материалы хвойных пород древесины (ель, сосна, лиственница более устойчивы к гниению);
• сборка конструкции ведется из древесины первого или второго сорта, применение третьего для ответственных элементов недопустимо;
• лучше выбирать те пиломатериалы, которые произведены в северных регионах, чем сложнее условия произрастания дерева, тем плотнее его структура;
• стараются выбирать тот материал, который срублен в конце холодного периода года (февраль-март).

Далее стоит выбрать сечение стропильной ноги. Оно зависит от следующих моментов:

• нагрузка от снегового покрова (снеговой район);
• масса кровельного покрытия;
• шаг стропил;
• пролет (расстояние между опорными точками);
• толщина утеплителя.

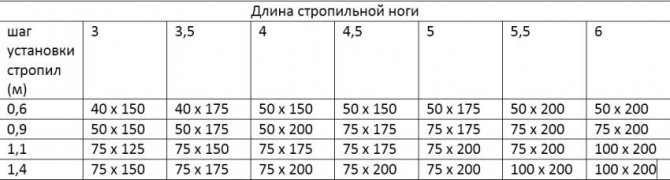

Таблица средних значений стропильных ног Теплоизоляционный слой требуется при проектировании в подкровельном пространстве дома жилого помещения – мансарды. Чаще всего выполняется установка своими руками минераловатного материала для повышения теплоизоляционных характеристик

При этом важно обеспечить вентиляционный зазор между теплоизолятором и кровельным покрытием. Высота стропильной ноги не должна быть меньше, чем толщина утеплителя

Для увеличения просвета вводят такой элемент системы как контробрешетка – брусок, который прибивается параллельно стропильной ноге и увеличивает ее высоту.

Это позволяет правильно установить плиты минеральной ваты без подрезок и доборных элементов. Для такого шага можно привести следующие рекомендации по сечению в зависимости от пролета:

• пролет 3 м – размер стропила 40х150 мм;
• 4 м – 50х150 мм;
• 5 м – 50х175 мм;
• 6 м – 50х200 мм.

Важно знать следующее: на несущую способность и сопротивление изгибу больше влияет высота, чем ширина. При необходимости увеличить несущую способность эффективнее наращивать высоту

Еще один элемент, сечение которого потребуется подобрать – обрешетка. Самым оптимальным значением станет толщина 32 мм. При повышенной нагрузке значение увеличивают до 40 мм.

Остальные составляющие стропильной системы дома назначаются конструктивно, исходя из того, какие пиломатериалы имеются в наличии. Но при этом стоит все-таки учитывать прочностные требования.

Сразу же после покупки материала, перед тем как начнется сборка системы, потребуется обработать своими руками все элементы специальными составами.

Двускатная, как и любая другая кровля дома нуждается в следующих видах защиты:

• антисептическая, производится в обязательном порядке, позволяет предотвратить процессы гниения и возникновения плесени и грибка (даже если не установка планируется через какое-то время после покупки древесины, обработка выполняется незамедлительно);
• антипиренная, выполняется по желанию, но очень важна, повышает способность дерева сопротивляться возгоранию, чем увеличивает безопасность строения.

Виды крыш

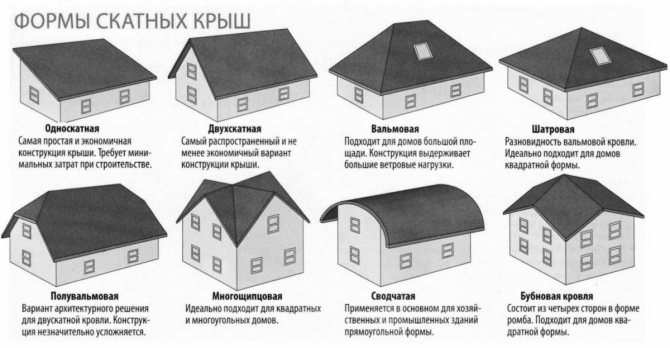

Рассмотрим основные виды кровель:

• Конструкции плоской крыши;
• Конструкции плоской односкатной крыши;
• Конструкции двухскатной крыши;
• Конструкции четырехскатной крыши;
• Шатровые;
• Мансардные;
• Купольные;
• Конические;
• Многощипцовые.

Нередко застройщики объединяют несколько разновидностей крыш, получая своеобразный гибрид, обладающий неповторимым видом и включающим в себя множество достоинств. Однако сборка таких конструкций происходит очень непросто, равно как и их обслуживание.

Односкатные крыши

По монтажу такие крыши считаются самыми простыми, однако, в силу скучного внешнего вида их применяют для частных застроек не так часто. Кроме этого, можно отметить высокую нагрузку на систему ливневой канализации. В основном конструкции плоской односкатной крыши возводят над хозяйственными постройками.

Конструкция двускатной крыши

Этот традиционный вид крыш также обладает несложной конструкцией и применяется наиболее часто для возведения частных построек. Для двухскатной крыши можно подобрать практически все существующие типы кровельных материалов.

Конструкция четырехскатной крыши

Разновидность четырехскатной крыши часто называют вальмовой, и наибольшее распространение она обрела в южных регионах. Особенностью таких крыш является отсутствие фронтонов, а также расположение слуховых окон в местах соединения конька крыши с вальмами.

Подробная конструкция устройства четырехскатной крыши

Своими руками, в силу большой сложности четырехскатной конструкции, вальмовую крышу не построишь. Как правило, ее применяют для того, чтобы приукрасить здание, придать ему индивидуальность.

Многощипцовая крыша

Отличаются такие крыши разнообразием вариантов исполнения, которые зависят от количества и размеров фронтонов. Так как при сборке малейшая неточность может привести к непоправимым ошибкам, производство таких крыш лучше всего доверить специалистам.

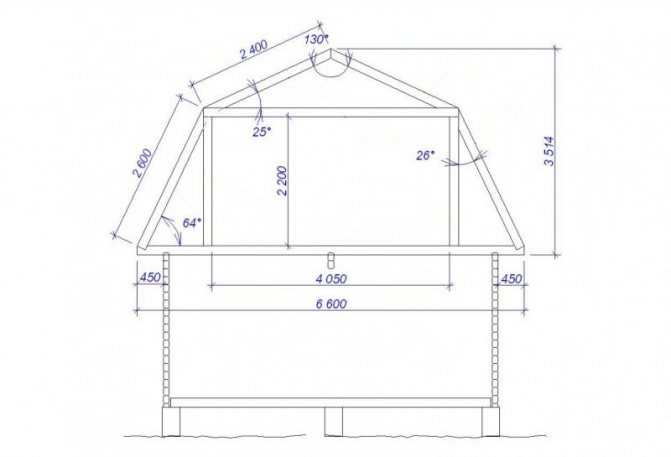

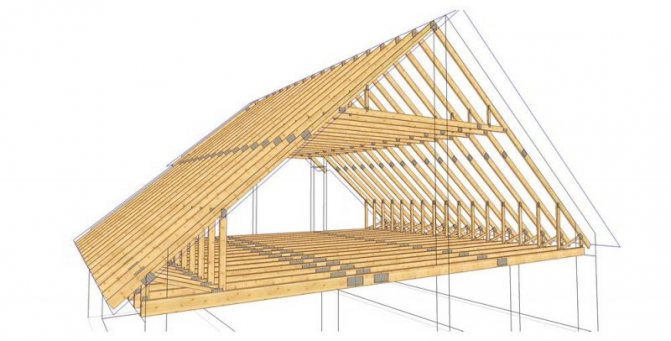

Конструкция мансардной крыши

Если возводится дом, в котором предусматривается наличие жилого помещения под крышей, выбирают этот вид кровли. Такие мансарды отличаются ломаными формами, поэтому при сборке можно столкнуться с некоторыми сложностями.

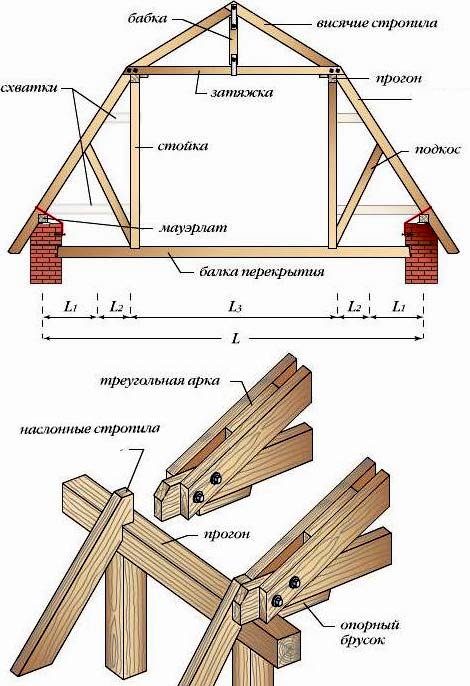

Схема конструкции мансардной крыши

По конструкции в некоторых случаях является разновидностью двухскатной, четырехскатной или многощипцовой крыши.

Нестандартные крыши

Иногда конструкция и чертеж дачного дома обязывает застройщиков выбирать такие виды крыш, как купольные, конические или комбинированные. Нередко конические или купольные крыши обустраиваются над отдельными частями дома, выделяя их и, преображая вид здания.

К примеру, можно сделать гибрид двухскатной, четырехскатной, мансардной, купольной и других крыш. Естественно, что такое исполнение предполагает очень точные расчеты.

Плюсы плоской кровли

Первое и наиболее важное преимущество построек с плоской крышей – возможность эксплуатировать кровлю как площадку для небольшого бассейна, шезлонга или зимнего сада.

Прежде чем размещать на крыше какие-либо объекты, удостоверьтесь, что несущие конструкции рассчитаны на такие нагрузки.

Плоская крыша гарантирует вашему жилищу современный и стильный внешний вид. Она придется по вкусу людям, следящим за последними европейскими тенденциями.

Кроме прочего, проекты домов с плоской кровлей обходятся дешевле при разработке и монтаже.

Этапы составления схем

Составление проектной документации двускатной крыши разбито на несколько этапов:

• Составление эскиза будущего комплекса — данная часть чертежа отвечает за внешний вид кровли, конструкцию и внешний вид крыши. Эскиз отображает цветовое решение и стиль всего строения.
• Разработка основных кровельных элементов — данная часть чертежа отвечает за выполнение расчетов, определение нагрузок и количества используемого материала.
• Строительство кровли — непосредственное выполнение строительных работ согласно, утвержденных чертежей.

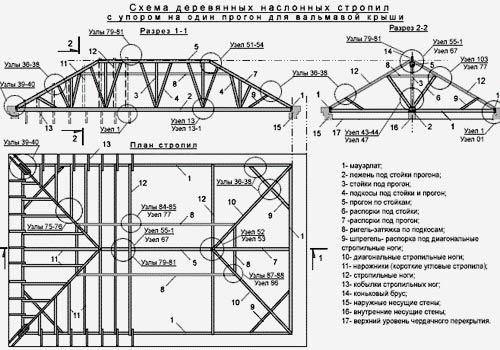

На фото представлены типы скатных конструкций, каждый из которых имеет свои отличительные особенности в проектировании и устройстве стропильной системы.

Требования к чертежам для крыш

На чертежах должна быть не просто схема кровельных конструкций, которые могут быть плоскими, одно-, двух-, четырехскатными (вальмовыми) шатровыми и т. д.

• При работе с чертежами должны быть обязательно учтены конструкционные особенности каждого элемента кровельной конструкции, проведены и описаны соответствующие расчеты. Обязательно производится расчет необходимого количества строительных материалов и фиксируется в проектной документации.
• Часто происходят такие ситуации, когда застройщику готовый проект крыши понравился, но он не имеет финансовых возможностей для его реализации. В результате начинается экономия на качестве стройматериала, чтобы снизить стоимость проекта в целом; соответственно, степень надежности такой крыши значительно снижается.
• Не рекомендуется самостоятельно вносить какие-либо изменения в готовый проект крыши, так как над ним работали профессиональные проектировщики, архитекторы с большим опытом создания подобных строительных проектов и учли множество различных моментов, которые неизвестны рядовому монтажнику.

Какая будет возведена крыша, насколько эффективно она будет защищать дом от различных воздействий внешней среды — зависит от выбора самого владельца. При реализации любого строительного проекта нужно уделять внимание всем без исключения этапам проведения монтажных работ, начиная с проектирования и заканчивая укладкой кровельного покрытия, обустройством системы отвода дождевых вод.

Материал конструкции

Кровля крыши держится на стропильной системе. В качестве материала для конструкции испокон веков традиционно используют древесину, но может быть металл или железобетон. Первая лидирует благодаря возможности точной обработки, прочностью и оптимальным весом каркаса. Для возведения конструкции выбирают определенные породы древесины:

• Универсальной является сосна. Хвойная порода прочна, смоляниста, что снижает риск гниения. Ствол дерева прямой и легкий. Невысокая стоимость соснового бруса объясняется его широким распространением.
• Лиственница долговечна.
• Ель так же прочна, но больше подвержена влиянию влаги.
• Мощный дуб применим для ответственных элементов, например, мауэрлата. Его легко обрабатывать. Материал дорогой по сравнению с другими породами.
• Осина упруга, но часто встречается с гнилой сердцевиной, что ограничивает область ее применения
• Бук прочен, служит много лет, но с трудом поддается обработке.

Используя древесину в строительстве двускатных крыш с разными скатами, настоятельно рекомендуется применять только хвойные или только лиственные породы для всех элементов каркаса.

Металл, как и железобетон, в основе создания несущей конструкции выигрывает только для крупных строительных объектов, где разноскатные крыши встречаются редко. Один цельный пролет может достигать 2-3 десятков метров. В остальном он намного уступает древесине: дорогой, сложно обрабатывается, пропускает холод, накапливает конденсат.

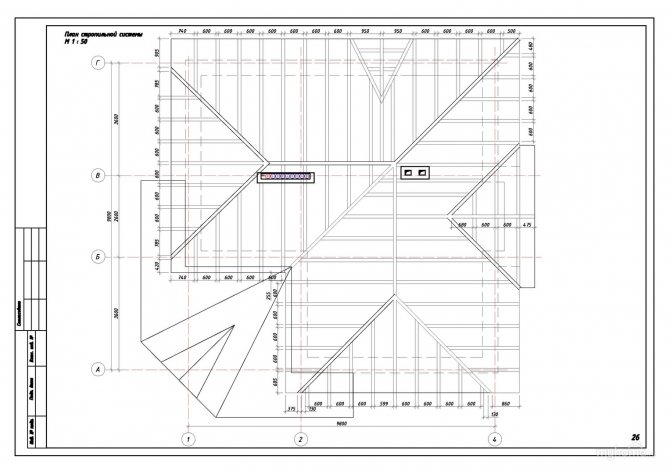

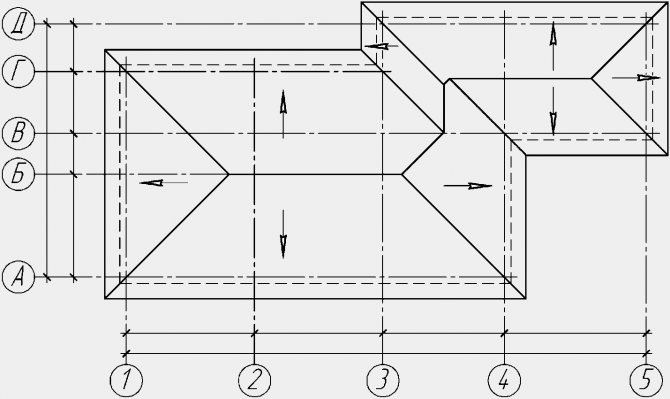

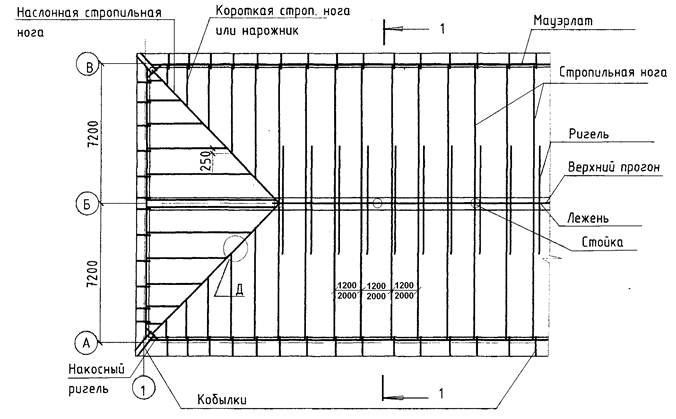

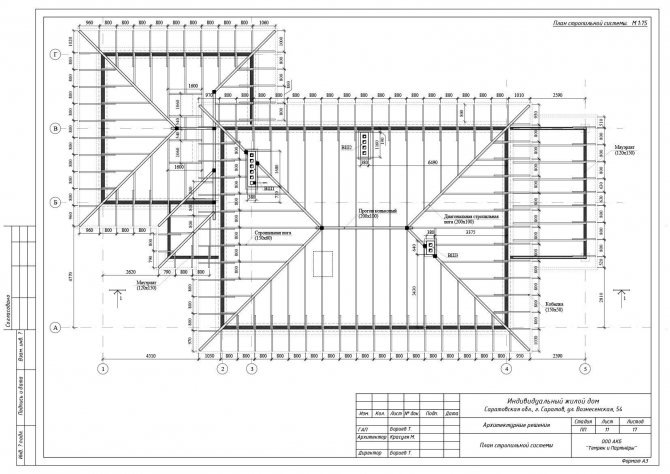

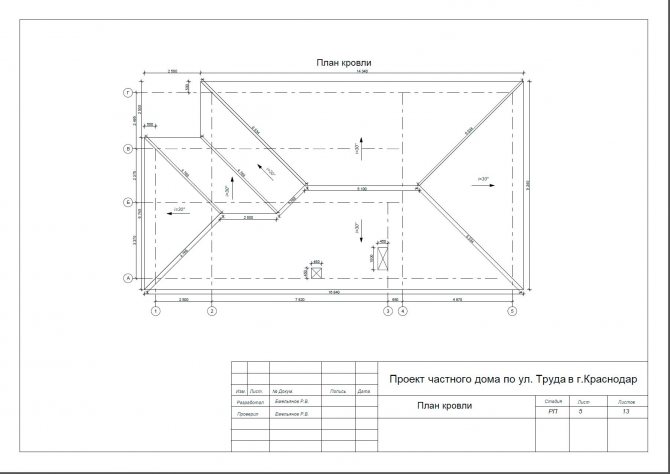

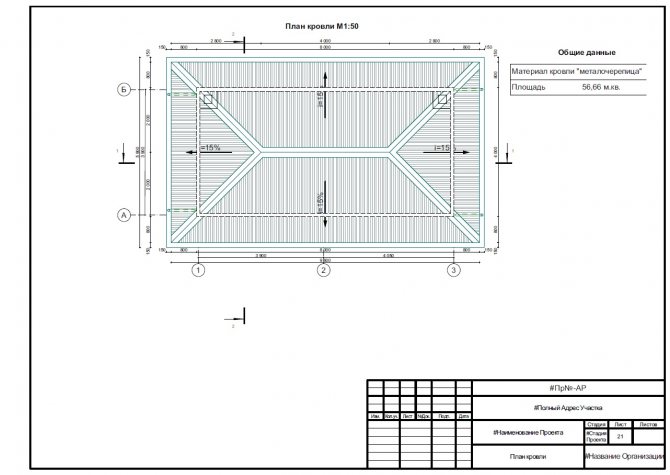

Основная информация, находящаяся на плане кровли

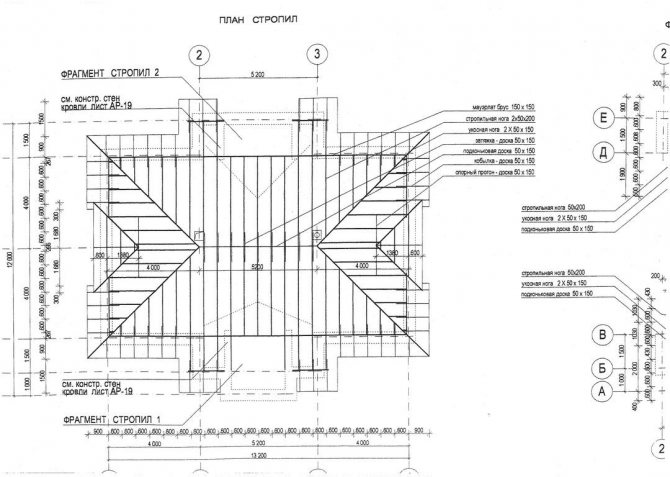

План – это, прежде всего чертеж. Благодаря нему можно разобрать все волнующие вас вопросы на листе бумаге, а понимание и использование необходимого количества материалов существенно сэкономят ваши деньги. В современном строительстве используется уйма разновидностей, например, в качестве покрытия для скатных крыш применяется профнастил, гибкая черепица, ондулин и так далее. Верное количество данных материалов никак нельзя предугадать, а вот рассчитать можно. Что касается плоских крыш, то здесь такая же ситуация, ведь наплавляемая кровля или наливное покрытие также требует расчетов.

Я рассказываю о плоской крыше лишь по нескольким причинам. И основной из них является дешевизна. Благодаря недорогим материалам можно добиться качественной крыши за очень несущественную сумму. К слову, возвести двухскатную крышу будет примерно в два раза дороже.

Итак, что же вы увидите, взглянув на чертеж плоской крыши?

1. Разуклонку
2. Водосточные воронки (если оформлена внутренняя система)
3. Расположение вентиляционных каналов
4. Ширину парапета
5. Место выхода на крышу

Наверняка вы задались вопросом, а причем здесь разуклонка к плоской крыше? Дело в том, что без нее удаление избыточной влаги, поступающей из атмосферных осадков невозможна, и вам придется проводить просушку основания вручную, а этого явно никому не захочется делать.

Чертежи должны создаваться высококвалифицированными специалистами, которые вложат в него все свои знания. Помимо основных элементов кровли, на планах часто отображают и вспомогательные элементы, например, теплоизоляционные и гидроизоляционные слои, описывают стропильную систему или основание крыши. На некоторых чертежах можно встретить схему расположения кровельного покрытия и места его стыковки. Помните, что чем больше мельчайших деталей вы обработаете, тем качественнее будет ваша крыша.

ВАЖНО: Грамотно составленный план возводимой кровли позволяет использовать в расчетах точные размеры строения. При этом расходы, связанные с перекупкой материала существенно сокращаются

Общая информация об оформлении проекта

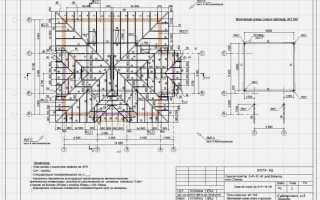

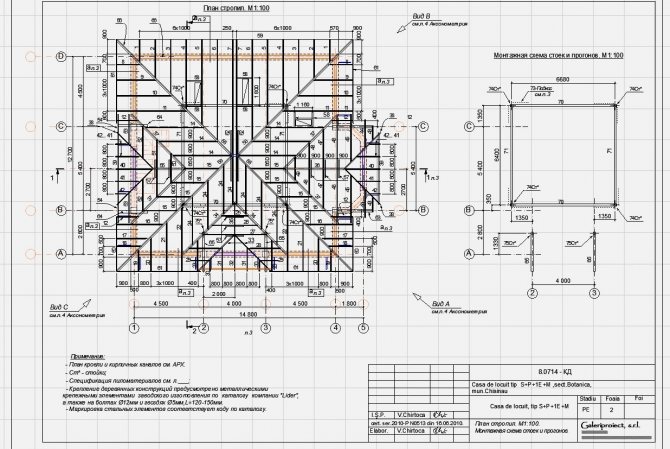

Графическая часть расчетов обязательно должна визуализировать весь спектр проводимых работ. Заказчику передается план кровли плоской крыши чертеж с подробным описанием конструкции, сертификация, а также другая необходимая документация, если она необходима для реализации проекта. На сегодняшний день, схема кровли должна обязательно создаваться, если строение оборудовано внешним водостоком. Если вы решите отдать предпочтение внутреннему типу, а само строение не является капитальным, то от создания технического рисунка можно отказаться. Благодаря виду дома сверху, легко определить геометрические характеристики перекрытия, особенности монтажа установки несущих конструкций, а также иных составляющих объекта.

Кровельное покрытие (завершенный вид)

В качестве дополнения к чертежам, идет схема обустройства фронтона, в которой четко перечисляются конструктивные параметры. Если проектом обусловлена необходимость подрезки листов, важно предоставить сведенья и об этом. Особенно ответственно следует подойти к созданию чертежей скатной кровли, которые дают возможность визуализировать дает размеры листов, а также расход материала, который будет использоваться.

За чей счет и кто осуществляет?

Если ваша крыша прохудилась, то, конечно же, вы задаетесь вопросом: кто же будет производить капитальный ремонт крыши многоквартирного дома — за чей счет?

Можно ли будет взять средства управляющей компании на текущий ремонт кровли?

Как разъяснено ст. 39, ч. 1 ст. 158 ЖК РФ, п. 28, подп. «а» п. 30 Правил содержания общего имущества, утвержденных ПП РФ от 13.08.2006 N 491, владельцы помещений должны сами содержать свое имущество, а крыша многоквартирного дома как раз к нему и относится.

Ежемесячные платы за содержание и ремонт жилого помещения в МКД распределяются пропорционально, в зависимости от квадратуры приватизированной площади. Кроме этого, п. 2 ч. 2 ст. 154 ЖК РФ обязывает владельцев оплачивать и взносы на капремонт.

Если накопленных средств недостаточно, то следует организовать общее собрание собственников, чтобы принять решение об увеличении платы (ч. 7 ст. 156 ЖК РФ).

Если денег все равно мало, то управляющая компания не сможет уйти от ответственности за нерешенный вопрос относительно приведения в должный порядок крыши дома и должна попытаться изыскать средства, обратившись в Фонд содействия реформированию ЖКХ.

Нужно ли обращаться в сторонние организации или проводить самостоятельно?

Так как многоквартирные дома являются по большей части многоэтажными, то капремонт крыши многоквартирного дома придется выполнять на значительной высоте.

Кроме того, кровельные работы относятся к тем, которые выполняются специализированными организациями, где рабочие проходят регулярно необходимые инструктажи и имеют навыки проведения трудовых операций на высоте.

Своими силами можно делать только самые элементарные процедуры, а комплексный текущий, а тем более, капитальный ремонт стоит поручить сторонней организации, которая и будет нести ответственность за соблюдение техники безопасности и охрану труда.

Где заказать чертеж кровли

Если вы составляете чертежи крыши для себя – будьте предельно внимательны: ошибка в одной цифре может повлечь за собой риск обрушения всей конструкции. Если чертежи нужны для предоставления в местные органы управления – лучше закажите профессионалам: администрация не согласует вам документы, пока схемы не будут выполнены в полном соответствии с требованиями ГОСТ.

СТМ-Строй занимается устройством кровель больше 15 лет. У нас квалифицированные проектировщики. Мы составим чертежи для вашей крыши независимо от ее конфигурации быстро, профессионально и по адекватной цене.

+7(495) 241-00-59

Монтаж и ремонт кровельных и фасадных покрытий от эконом до VIP-класса

Рассчитать онлайн

мой опыт — ваши сэкономленные деньги и нервы.

Я консультирую всех кто ко мне обращается, даже если вы потом уйдете строится к другой бригаде. Задавайте вопросы, не стесняйтесь, я всем отвечаю — это бесплатно

+7(495) 241-00-59Я доступен для звонков 7/24 — буду рад вам помочь, обращайтесь!

Расчет

Нельзя недооценить важность расчетов стропильной системы двускатной крыши. В процессе проектирования необходимо вычислить полезную площадь и исходя из полученных данных решить, насколько высокими будут вертикальные стойки

В этом случае имеет значение несколько факторов.

Нагрузка

При возведении кровельной конструкции важно рассчитать максимальную нагрузку на крышу дома, на все стропила и перекрытия балками. Может понадобиться усиление стропил, тогда в проект вносятся коррективы

Например, может потребоваться использование дополнительных накладок или бруса с большим сечением, чем планировалось. Важен и вес всей стропильной системы. В этом случае расчет ведется с учетом не только сечения пиломатериалов, но и плотности и влажности древесины, определяется расстояние шага между стропилами.

На сегодняшний день существует специальная классификация нагрузок на кровельную систему:

1. Основная нагрузка касается веса стропильной конструкции, температуры нагрузки, снеговых и других погодных факторов.
2. Дополнительная нагрузка касается расчетов влияния ветра и гололеда.
3. Форс-мажорные нагрузки связаны с техногенными обстоятельствами (современная кровля должна выдержать все).

Уклон

Важно грамотно рассчитать угол наклона скатов. При стандартной ширине дома в 6-8 м угол скатов составляет 45 градусов, но этого мало для пространства в мансарде

При угле наклона в 60 градусов конструкция обойдется дороже, но вся крыша будет выполнена удачней. При 45 градусах наклона можно выбирать любые кровельные материалы. Если двускатная крыша изначально планируется асимметричной, то в чердачном пространстве можно спокойно обустроить жилую мансарду, но для этого надо посчитать полезную площадь. Выбирается обычно стандартная двускатная крыша. При этом важно учесть нагрузки на крышу из-за ветра и снега. При увеличении угла наклона скатов увеличится и расход материалов. Но и эксплуатационные характеристики такой кровли будут выгодно отличаться. Если планируется возвести двускатную крышу с неравными углами скатов, то все работы можно выполнить в оригинальном дизайне. Тем не менее, при проектировании лучше отталкиваться от классической конструкции в виде симметричной кровли с равнобедренным треугольником в основании.

Шаг

Шаг стропил, используемый при создании крыши, является одним из основополагающих при возведении конструкции. Существует зависимость шага стропильной системы от кровельного материала. В качестве последнего используется профнастил, шифер, мягкая кровля или металлочерепица.

Шифер для кровли используется повсеместно. Этот кровельный материал отличается относительной прочностью, невысокой стоимостью и устойчивостью к температурным перепадам. Однако материал обладает определенным весом, соответственно, необходимо обеспечить крышу мощной стропильной системой. Стоит учесть, что для шиферной кровли должно быть не менее трех точек опоры (по центру и по краям).

В последние годы достаточно большое распространение среди кровельных материалов получила металлочерепица. Материал прост в монтаже и отличается привлекательным внешним видом. Металлические листы для кровли удобно использовать, так как они имеют малый вес. В связи с этим расстояние между стропилами может быть большим (например, 600-950 мм с сеченным брусом 150х50 мм).

Покрытие из профнастила может быть выполнено из оцинкованного стального листа со специальным защитным покрытием (от внешних погодных воздействий). Современный профнастил отличается по цвету, ширине гофры. Внешне такое покрытие отличается по дизайну. Шаг между стропилами под профнастил будет зависеть от вида профиля, от углов наклона и конфигурации крыши. Для стропильной системы в этом случае используется брус сечением 50-75 мм. Это может быть и доска 20-50 мм шириной.

Как рассчитать крышу на онлайн калькуляторе?

Для выполнения расчета кровли на онлайн-калькуляторе необходимо корректно заполнить все имеющиеся поля и нажать кнопку «Рассчитать». Мы рекомендуем делать замеры максимально точно и несколько раз перепроверять вводимые значения, чтобы в последующем избежать проблем при сборе конструкции, так как возможно придется заново изготавливать большое количество элементов.

Напомним, что наши калькуляторы имеют встроенный функционал для того чтобы выполнить:

• расчет стропильной системы;
• расчет пиломатериала;
• расчет металлочерепицы;
• расчет площади крыши;
• расчет угла наклона крыши.

Вам не нужно искать другие инструменты в интернете или заморачиваться с расчетом вручную.

Подробные пошаговые текстовые инструкции с графическими аннотациями для каждого инструмента представлены на вкладках соответствующего калькулятора в разделе «Справка». Мы также предлагаем посмотреть краткое обзорное видео расчета двускатной конструкции, в котором продемонстрированы основные возможности калькулятора крыш.

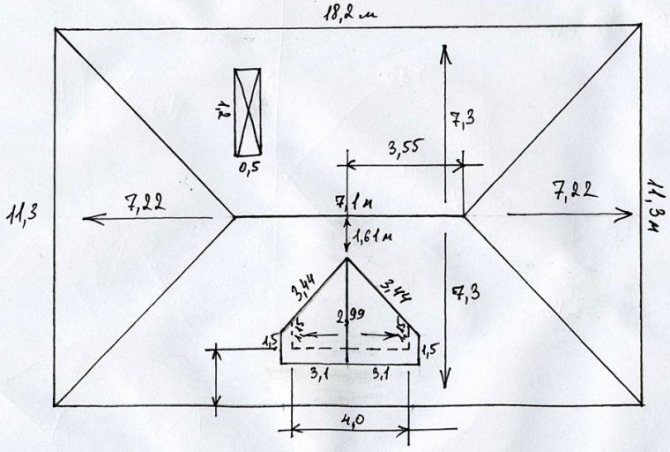

Пример расчета площади

Следует сказать, что план кровли промышленного здания почти ничем не отличается от разработки плана для простой односкатной (плоской) кровли частного дома.

Площадь крыши рассчитывается достаточно просто. Если кровля двускатная, то сперва рассчитывают площадь одного ската, а затем полученное число просто умножают на 2. Здесь не должно возникнуть проблем, так как плоскости зачастую имеют прямоугольную форму. Поэтому формула площади будет иметь вид: S = a х b, где a и b — это длина и ширина ската соответственно

Но тут важно учесть такие параметры, как фронтовой и карнизный свесы

Для односкатной такой же — просто перемножаем значение длины (длина дома + значение свеса) на ширину кровли (ширина дома + свес).

Чем покрыть плоскую крышу

Материал для покрытия плоской крыши выбирается исходя из ее назначения.

Неиспользуемые поверхности чаще всего накрывают рубероидом с герметизацией стыков жидким битумом

.

В последнее время появилось большой количество подобных материалов с улучшенными характеристиками, позволяющими надежнее защитить кровельный пирог.

Эксплуатируемые поверхности требуют более жесткого и прочного покрытия

. При этом, задача герметичной отсечки утеплителя от внешних воздействий не снимается, поэтому чаще всего поверх мягкой кровли укладывается песчано-цементная подушка и рабочий слой — тротуарная плитка.

Покрытие

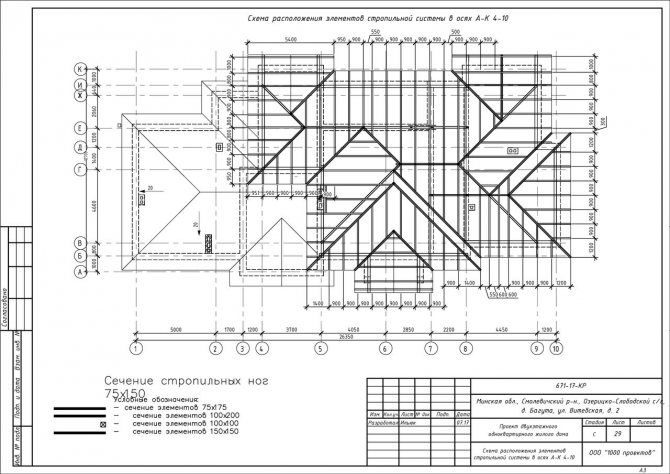

Разработка плана стропил

В процесс разработки плана стропил входят такие процедуры, как:

• Построение модульных осей, привязанных к показателям толщины несущих стен здания. В этом случае на самом плане вынесение венчающего карниза показывается на наружной стене при помощи контурной линии.
• Также на плане должны быть обозначены вентиляция и трубопроводы, их расположение непременно должно быть учтено при расположении элементов в проекте стропильной системы.
• Исходя из подобранной конструкции крыши, разрабатывается план. При этом непосредственно на эскизе должны быть непременно учтены стены и крепление стропил в коньке.

Использование подобного эскиза позволяет вычертить план системы стропил, с обозначенными на нем мауэрлатами, продольными подкосами и стойками, подстропильной балкой, ногами стропил.

Стропильная система

Подбор подходящего расстояния между соседними стропилами осуществляется, исходя:

• из веса того материала, который выбран для покрытия кровли,
• строительных лесов, которые будут при этом использованы,
• шаг стропил может быть изменен в связи с необходимостью провести сквозь них вентиляционные трубы или дымоход.

Также вентиляцию и трубу можно пропустить, прервав ноги стропил, для чего концы их опирают на специальные деревянные перемычки, которые находятся между стоящими рядом стропилами, и закрепляют, используя специальный запил стропил.

Если речь идет о двускатных крышах, то слуховые окна должны находиться на фронтонах, которые, в свою очередь, находятся на торцах, что не может не повысить эффективность вентиляции чердака летом.

В тех случаях, когда место под кровлей планируется использовать для возведения мансардного этажа, это также должно быть отображено на рисунке в виде верхних балок, которые послужат опорой стропилам.

Также не следует забывать о том, что схема расположения стропил должна разрабатываться одновременно с планом разнообразных конструкций разрезов здания. И оба эти плана обязательно должны быть объединены между собой наличием общей связи.

На чертеже должны быть учтены данные всех расстояний между модульными осями предполагаемого строения, так как именно с ними связаны все показатели толщины будущих стен.

Непосредственно в самом плане должны быть обязательно указаны расстояния между дымоходом, вентиляцией и стойками.

Помимо этого, на плане должны быть отображены выноски с указанием всех необходимых значений поперечных сечений и длин всех имеющихся деталей.

Систему стропил можно назвать одним из наиболее значимых элементов во всей кровельной конструкции, и, в частности, от того, насколько правильно она будет спроектирована, зависит безопасность эксплуатации крыши, ее надежность и срок службы. Именно поэтому не следует браться составлять план стропил, не имея на то необходимых умений и навыков. Следует все же доверить это работу квалифицированным специалистам, которые уже имеют необходимый опыт в данной сфере.

Также советуем посмотреть:

• Оригинальный дизайн крыш домов
• Двускатная мансардная крыша — технология строительства
• Перекрытие крыши своими руками
• Акт приемки кровли и технического состояния

Разработка чертежей разрезов здания

Составление чертежа разреза начинают с нанесения продольных разбивочных осей и привязки к ним толщины стен. Затем проводят горизонтальную линию, соответствующую уровню пола первого этажа и принимаемую за «нулевую» отметку. От этой линии производят отсчет всех вертикальных размеров вверх и вниз. Вверх от «нулевой» отметки откладывают отметку пола второго этажа (+2.800 или +3.000), а вниз – отметку уровня поверхности грунта (не менее -0.500). Затем идет детальная проработка разреза по конструктивным элементам. При составлении разрезов необходимо уточнить:

основные вертикальные отметки: высоту до подоконников, высоту оконных и дверных проемов, отметки полов и потолков, карнизов и коньков крыш и т. д.;

конструкцию и глубину заложения фундаментов под внутренние и наружные стены, вид цокольной части, конструкцию пола первого этажа и отмостки;

конструкцию лестничной клетки в соответствии с разбивочным чертежом;

конструкцию перемычек над оконными и дверными проемами, попавшими в разрез;

опирание элементов перекрытий (плит, балок) и элементов стропильной системы на стены;

конструкцию стропильной системы и сопряжение отдельных элементов друг с другом;

выход на крышу вентиляционных каналов и дымовых труб и их высоту по отношению к коньку.

Очаровательный и практичный дом с мансардой в традиционном стиле

Мансарда – это уютный уголок в доме, который может использоваться в качестве кабинета, бильярдной, можно оборудовать в нем спальню или гостиную. Преимущество строительства именно мансардного этажа – это финансовая составляющая. К тому же ломанные геометрические линии помещения позволяют сделать интерьер индивидуальным. Прежде чем переходить к внутреннему убранству пространства, необходимо определиться с типом конструкции крыши. Возведение кровли – это завершающий этап постройки. Качественно построенная крыша обеспечит надежное и комфортное проживание жильцов дома. Чертеж мансардной кровли позволит наглядно увидеть будущую конструкцию.

Разноскатные крыши

Двускатная кровля с разными скатами сегодня встречается достаточно часто. Нельзя сказать, что они лучше симметричных, но оригинальность конструкции сделала их популярными. Добавим, что такие кровли более сложны, чем традиционные с одинаковыми скатами.

Делятся эти крыши на три вида:

1. Несимметричные. У них коньковый прогон располагается посередине дома. Скаты располагаются друг к другу под одним углом наклона. Но один из них всегда длиннее другого.
2. Асимметричные. По длине скаты могут быть одинаковыми или разными, но угол наклона обоих разный.
3. Асимметричные со смещением. То же самое, что и предыдущий вариант, только коньковый прогон смещен относительно середины дома в одну из сторон.

Асимметричная двускатная крыша со смещением конькового прогонаИсточник pinterest.ca

Правила сооружения асимметричных двускатных крыш

Двухскатная крыша с разными скатами – сооружение непростое. Вся сложность заключается в том, что смещение конькового бруса относительно середины здания создает совершенно другие нагрузки. Они теперь не распределяются по коньку. Основное их давление (центральное) приходится на длинный более пологий скат. Именно поэтому на стадии проектирования и проведения расчетов нужно точно определить место установки дополнительных стоек. Их устанавливают под стропильные ноги длинного пологого ската.

При этом не проводят монтаж всей стропильной системы на глаз. Даже самое небольшое отклонение от проекта может привести к непоправимым последствиям. Вносить изменения в конструкцию будет сложно, а иногда просто невозможно.

Стропильная ферма асимметричной крышиИсточник builtec.info

И еще один момент. Для асимметричной крыши (двускатной) требуется сооружение очень прочного мауэрлата, с помощью которого придется перераспределить неравномерные нагрузки

Особое внимание креплению мауэрлата к стенам дома.

Что касается строительства крыши с разными скатами, то сама технология ничем от традиционной не отличается. Главное – строго придерживаться требований, обозначенных выше. Обычно такие конструкции собираются из наслонных стропильных ног с установкой конькового бруса. Поэтому главная задача производителя работ – точно выставить конек по горизонтали на участке строго по проекту. Обязательно точно выдерживаются размеры стропил, в основном это касается длины.

Как собрать стропильную систему?

Наконец-то стропила готовы, и можно приступать к их монтажу.

Итак, на деле все достаточно просто и чем-то похоже на детский конструктор. Проще и удобнее всего изготовить фермы прямо на земле, и только затем их поднять. Немного сложнее сборка стропил прямо на крыше, зато поднимать их туда легче. Вот от этого и отталкивайтесь: если у вас есть возможность (кран, например) затащить на крышу 200 кг одной фермы – тащите, если нет – поднимайте каждое отдельное стропило по 50 кг при помощи подручных средств и делайте сборку на месте.

Итак, первым делом для удобства сделайте шаблон, по которому будете собирать стропильные фермы, и еще один шаблон для монтажных запилов на стропилах (используйте фанеру). Вам останется только вырезать на стропилах монтажные запилы, приложив шаблон, и соединить их между собой под определенным углом. Вот этот треугольник и называется стропильной фермой.

Если же толщины или длины доски для изготовления нормальной стропильной ноги не хватает, делайте наращивание стропил. А способов – несколько:

1. Сплотить доски между собой, сложив широкими сторонами и прошив гвоздями.
2. Уложить доски в половину длины, получив в итоге особо прочную стропильную ногу, способную выдержать немалые нагрузки.
3. Сделав косой срез на торцах, чтобы создать вертикальный противоскользящий упор, и соединить болтом.
4. Уложить две доски с нахлестом по длине в метр, соединив стропило шпильками или гвоздями.

Еще учитывайте при расчетах, что на конек крыши приходится около 50% нагрузки от всей стропильной системы. А потому балку для конька всегда изготавливайте так, чтобы запас прочности у нее был минимум на 25% больше, чем рассчитано изначально.

А самые уязвимые части стропильных конструкций – нижние, те, что опираются на мауэрлат.

Закреплять стропильные узлы нужно при помощи:

• Внешней прямой скобы.
• Металлической угловой пластины.
• Внутреннего металлического стрежня.

Соединить такие стропила можно также шпильками – так даже будет прочнее. Для этого вместо среза теперь делаем врубку в полдерева и соединяем стропила уступом. Далее сверлим отверстие под шпильку 12-14 мм и закрепляем гайками с широкими шайбами.

Начнем с обзора проверенных дедовских методов:

Если вы решили сделать стропильные фермы по более надежной новой технологии вам понадобится такой инструмент:

Вот как им работать:

Более подробно:

При сборке стропильной фермы висячего типа нужно соединить верхние концы стропильных ног. Для этого подрежьте торец каждого под точно таким же углом, под которым делаете крышу, соедините балки плоскостями срезов и зафиксируйте при помощи двух гвоздей. Место стыка закройте деревянной накладкой или металлической пластиной.

Еще один полезный мастер-класс:

Уже на крыше в первую очередь вам нужно начать с установки тех стропил , которые образуют две крайние фермы двускатной крыши (их еще называют фронтонными). Чтобы дополнительно закрепить их, поставьте временные подкосы. Далее протяните между крайними вершинами ферм прочный шнур, который станет уровнем для промежуточных стропил.

Теперь поднимаем и ставим все остальные стропильные фермы на расстоянии друг от друга не менее 0,6 метров. Снова-таки, если некоторые конструкции получились у вас достаточно громоздкими, подоприте их теми же временными подпорами.

Остальное –дело техники:

Структура эксплуатируемых кровель

План дома с плоской крышей, в том числе стандартной эксплуатируемой, предусматривает использование железобетонных плит со стяжкой для придания минимального уклона кровле, гидроизоляционных и теплоизолирующих материалов, системы водоотведения (прочтите: «Эксплуатируемая плоская кровля для вашего дома»).

Современные гидроизоляционные материалы, такие как полимерная, битумная или ПВХ мембраны обладают:

• отличной эластичностью;
• стойкостью к агрессивным средам;
• высокой степенью сопротивляемости механическим повреждениям;
• отсутствием в их составе веществ с органическими растворителями, которые могут являться причиной деформации пенополистирола.

Правда, каждый вид мембран имеет также и недостатки, но преимуществ гораздо больше.

План плоской кровли инверсионного типа учитывает, что на подобных крышах материал, применяемый для утепления, постоянно контактирует с водой, поэтому к нему предъявляется такое требование, как низкое водопоглощение. Самыми лучшими материалами считаются экструдированный пенополистирол или вспененное стекло, поскольку они имеют особую структуру в виде закрытых ячеек и по этой причине не впитывают влагу, надолго сохраняя теплотехнические качества. Остальные компоненты кровельного «пирога» эксплуатируемых крыш меняются в зависимости от их типа.

Нагрузка на стропила по схеме

Различают три типа нагрузки:

• Постоянная. Это значение, которое не будет изменяться на протяжении всего срока эксплуатации кровли. К этой категории относят массу кровельного материала, утеплителя, гидро- и пароизоляции, обрешетки, доборных деталей кровли, а также внутренней отделки мансарды. То есть, суммированное значение массы элементов и будет ожидаемой нагрузкой. Ее средняя величина составляет 40-45 кг/м2, но не более 50 кг/м2. Желательно предусмотреть запас прочности, равный 10 % от общей массы.
• Переменная. Имеется в виду интенсивность выпадения осадков, нагрузка от снега и ветра, которые могут существенно варьироваться в зависимости от времени года или погодных условий.
• Особая. К данной группе относят экстремальные природные явления – землетрясения, торнадо, сильные ветры. В этих случаях запас прочности делают существенно больше обычного.

Советуем изучить — Как установить душевую кабину в частном доме

Как оплатить?

При наличии необходимости отремонтировать крышу многоквартирного жилого дома встает вопрос, кто должен платить за него. Естественно, что затраты на обслуживание и реконструкцию общедомового имущества ложатся всех собственников пропорционально занимаемой площади. Существует два способа оплатить капитальный ремонт крыши многоэтажного дома:

• Оплата управляющей компанией. Все собственники жилья перечисляют управляющей компании оплату содержания дома, часть из которых идет на его текущий ремонт и обслуживание, а часть аккумулируется в виде средств на капитальный ремонт. Приняв решение о реконструкции кровли и согласовав смету с обслуживающей организацией, собственники должны провести собрание жильцов и проголосовать. Чтобы потратить деньги с общедомового счета на ремонт, необходимо заручиться согласием 51% жильцов.
• Государственное субсидирование. В России существует федеральный закон № 185 «О Фонде содействия реформированию жилищно-коммунального хозяйства», который дает право гражданам получить софинансирование капитального ремонта многоквартирного дома. Однако, чтобы получить госпомощь, собственникам необходимо внести первоначальный взнос, составляющий не менее 5% стоимости приведения крыши в порядок согласно смете.

Стоимость капитального ремонта многоквартирного дома

Что входит в капитальный ремонт?

Примеры наших работы

Кровля с нуля в КП «Соловьиная роща»

Монтаж кровли в ЭКП «Монолит»

Замена кровли офисного здания в Дзержинском

Реконструкция кровли в д.Поздняково

Сборка обрешетки

Схема обрешетки крыши

Сборка обрешетки является последним этапом при возведении двухскатной крыши перед кровельными работами. Обрешетка обычно изготавливается из бруса с сечением 4*4, 5*5, 6*6 см и устанавливается перпендикулярно по отношению к стропилам.Это предусматривает чертеж двускатной крыши. Обрешетка принимает на себя вес кровли и перераспределяет нагрузку на стропила, которые после проецируют её на несущие стены здания.

Шаг обрешетки выбирают в зависимости от вида материала покрытия. Некоторые материалы нуждаются в устройстве сплошного настила. К ним относятся все виды мягких кровель, плоский шифер. Под мягкую битумную черепицу дополнительно поверх настила расстилается подкладочный ковер, который служит для выравнивания поверхности, защищает ее от излишней влажности на этапе укладки кровельных материалов. В качестве подкладки чаще всего используют стеклохолст, пропитанный модифицированным битумом.

Постройка дома с двухскатной крышей – отличный выбор людей готовых к самостоятельной работе. Этуконструкцию, в разрезе будет представляющую собой треугольник, опирающийся на стены здания, достаточно просто будет возвести. Здесь вы сможете варьировать угол наклона кровли и высоту спуска.

План плоской кровли с эксплуатируемой поверхностью

Первый и наиболее простой способ – бетонные плиты, используемые в качестве перекрытий. Такие несущие конструкции обязательно должны иметь соответствующий запас прочности. При использовании этого метода постройки, тяжелую технику привлечь вы не сможете.

Проектирование и строительство дома начинается с выполнения проектной документации, в которой тщательно прорабатываются детали всех конструкционных элементов. Каждый элемент проекта отображается в виде чертежа, согласно, которому и выполняется возведение несущих конструкций. Чертежи крыш играют большую и важную роль в устройстве дома, именно от нее зависит безопасные и эксплуатационные характеристики. В этой статье мы расскажем, как правильно выполнить чертеж, какие этапы и составляющие необходимо включать в схему.

Как сделать своими руками?

Построить пошагово двускатную крышу довольно просто. Лучше всего поручить составление чертежа профессионалам, потому что только они знают все тонкости и нюансы. Правильно сделать мауэрлат, обкладывая его кирпичной стенкой с трех сторон, поможет повысить стабильность в целом. Конек рекомендуется сооружать из крепких пород дерева, потому что он прямо влияет на связность и надежность конструкции. Сократить вредное воздействие осадков можно, если при монтаже удлинить стропила и сформировать свесы.

Предусмотренная по технологии схема обрешетки формируется из узких продолговатых брусков либо реек. Целесообразно уменьшать зазор между ними – соблюдая такое требование при изготовлении конструкции, можно уменьшить опасность повреждения кровли

Что немаловажно, правильно сформированная обрешетка позволяет в ходе строительства самому двигать по поверхности, чтобы поставить дополнительные элементы или зашить части кровли отделочным слоем. Диагональные элементы постройки лучше всего собрать воедино при помощи пазовых соединений

Часть строителей применяет подобный метод и для скрепления взаимно перпендикулярных блоков.

Важно помнить, когда придет время начертить план, что пазовые стыки лишают детали необходимой прочности. И потому возведение по инструкции допускает их только там, где особой нагрузки не возникнет, притом узел не будет ответственным; еще можно соединять детали с использованием стальных пластин и уголков

Такое обустройство легко и просто, но надо помнить, что при значительной угловой нагрузке шурупы могут быть выкручены. Потому работа по правилам чаще всего состоит в формировании тех соединений, которые требуются в конкретном месте. Когда монтируют крышу поэтапно, обшивка софитом оказывается наиболее практичным способом организации свесов и карнизов.

Нюансы чертежа

Правильно созданный чертеж будущей кровли в обязательном порядке должен включать в себя достаточно полные сведения о параметрах элементов, располагаемых на этой плоскости. Под параметрами понимаются величины, указывающие на сечение, длину и ширину.

Помимо основных элементов план плоской кровли обязан включать в себя разбор крепежных приспособлений и деталей, когда чертеж может обойтись и без этого.

Если рассматривать план скатной кровли, то здесь можно увидеть значения, указывающие расстояние от карнизного свеса до конька, длину стен здания и описывают характеристики стропильных ног.

После выбора кровельного покрытия необходимо создать правильную систему, которая позволить эксплуатировать приобретенные продукт по всем правилам и нормам.

• Для профилированных металлических листов минимальный уклон должен составлять порядка 8 градусов
• Для металлочерепицы – 30 градусов
• При использовании мягкий рулонных материалов, например, рубероида, уклон задается более 5 градусов
• Для волнистых асбестоцементных листов параметр приемлемого наклона находится в диапазоне 20-30 градусов

Проект крыши для дома шале

Постройки в стиле шале первыми начали изготавливать жители поселений в Альпах, однако в данный момент их можно увидеть в западной Европе, США, Канаде и некоторых регионах России.

Для дома в стиле шале подходит двускатная крыша, однако она должна нависать над стенками

Особенностью внешнего вида постройки в стиле шале является крыша, которая сильно нависает над стенками. Под подобным укрытием основание, отмостка, цокольная часть и стены здания будут надёжно защищены от атмосферных осадков и солнечных лучей. Вынос крыши можно делать до 300 см, чтобы обеспечить сток воды после дождя от черты постройки. Вынос крыши может также спасти от сырости в подвальном помещении и на первом этаже. Это поспособствует увеличению возможного периода использования здания.

В зимнее время подобная кровля будет удерживать снег и сможет обеспечить дополнительную теплоизоляцию. Стоит отметить, что хоть такая крыша визуально и кажется большой, она не делает постройку более тяжёлой. Однако для надёжности следует соорудить консоли по стенкам, которые послужат дополнительными опорными деталями для свесов крыши.

Это делается следующим образом:

1. Каждую рейку в нижней части надо зафиксировать кронштейном к стене. Это будет надёжной опорой.
2. По крайним частям планок необходимо выполнить обвязку. Её главная роль — опорная деталь для покрытия крыши.
3. Если здание планируется возводить из блоков, бетона или кирпичей, в процессе устройства армопояса следует вмонтировать не только шпильки для мауэрлата, но и анкеры для крепления кронштейнов. В этом случае стропильные ноги будут надёжно зафиксированы в двух плоскостях.

Для пологой крыши проект должен предусматривать усиленный стропильный механизм, так как стропилам надо будет выдерживать большую нагрузку от снега. При уклоне более 45° снеговую нагрузку можно не учитывать.

Большинство проектов зданий в стиле шале предусматривают наличие большой веранды, что является преимуществом для большой семьи

Важно помнить о том, что постройка такого дома является затратным процессом, но в итоге строение не только принесёт радость семье, но и выделит статусность хозяина

Конструкции в стиле шале имеют следующие особенности:

1. Пологая крыша с двумя скатами, далеко выпирающими козырьками и существенными свесами.
2. Крупная терраса, которая выступает за границы периметра здания и часто опирается на колонны.
3. Высокая цокольная часть, сделанная из камня.
4. Второй этаж, изготовленный из деревянных деталей.
5. Балконы, которые располагаются под свесами крыши.

Особых требований к интерьеру такого дома нет, чего нельзя сказать о внешнем облике. Однако проекты чаще всего соответствуют определённым нормам. Основное правило — применение дерева и камня. Эти натуральные материалы сумеют создать в комнатах атмосферу тепла и уюта. Потолок и напольное основание чаще всего сооружаются из деревянных деталей. Стены нижнего этажа могут быть оштукатурены, обработаны побелкой и украшены декоративными деталями.

Проведение грамотных и полных расчётов нагрузок даст возможность получить прочную и надёжную крышу, которая будет отвечать всем требованиям. Есть проекты маленьких загородных домов, где применяется конструкция типа «шалаш». Крыша в этих зданиях практически доходит до почвы, совмещая функции стен и кровли. Такие постройки имеют неординарный и красивый внешний вид.

Полезное видео

В данном видео вы узнаете каково устройство плоской кровли из наплавляемых материалов:

В современной России проекты домов с плоской крышей не пользуются большой популярностью. Такие постройки являются скорее исключениями. Среди наших соотечественников почему-то укоренилось убеждение, что здания с крышами без ската ненадежны и неудобны в эксплуатации. Кроме этого, считается, что подобные дома являются эксклюзивными и дорогими. Хотя это не совсем соответствует действительности. Без сомнения, у каждого проекта есть свои преимущества и недостатки, и в них необходимо разобраться.

Плюсы плоской кровли

Первое и наиболее важное преимущество построек с плоской крышей – возможность эксплуатировать кровлю как площадку для небольшого бассейна, шезлонга или зимнего сада.

Прежде чем размещать на крыше какие-либо объекты, удостоверьтесь, что несущие конструкции рассчитаны на такие нагрузки.

Плоская крыша гарантирует вашему жилищу современный и стильный внешний вид. Она придется по вкусу людям, следящим за последними европейскими тенденциями.

Кроме прочего, проекты домов с плоской кровлей обходятся дешевле при разработке и монтаже.

Минусы плоских крыш

У обычных скатных крыш присутствует подкровельное пространство, которое обеспечивает хорошую теплоизоляцию, а вот у плоских крыш оно отсутствует. Именно поэтому чердак необходимо делать очень теплым. То есть нужно будет осуществить тепло- и гидроизоляцию с использованием современных и дорогих материалов.

Монтаж плоской кровли должны осуществлять только специалисты с соблюдением всех жестких требований. Иначе можно получить протекающую крышу, которая не сможет выдержать даже небольшой снегопад.

Серьезный недостаток – скопление снега, который придется чистить вручную. Конечно же, бороться со снежными заносами можно и более современными методами, например, посредством теплого кабеля (снег будет постоянно таять, а вода сама стекать с крыши).

Разработка плана кровли

При постройке здания необходим план плоской кровли. Чертеж универсален или нет? Многие задаются этим вопросом. Однозначный ответ: нет! То, что хорошо для одного дома, может абсолютно не подойти для другого.

План кровли просто обязателен для зданий с наличием внутреннего водостока, независимо от сложности и формы здания. В постройках с наружным водостоком план крыши разрабатывается только при сложной конфигурации, и когда на крыше имеются надстройки, вентиляция и т.д.

При планировании кровли план здания делят на ряд прямоугольников. Эти прямоугольники обязательно должны заходить друг на друга, и каждая их сторона полностью или частично выходить за наружные контуры плана. Затем строят изображения кровли над каждым прямоугольником, начиная с более широкого.

Если линии сливов лежат на разных уровнях, то план кровли необходимо строить с учетом формы фасада.

На план кровли необходимо нанести координационные оси, проходящие в наиболее характерных местах. Без этого сложно будет правильно сориентировать постройку. Кроме прочего, на плане кровли стоит замаркировать пожарные лестницы, металлические ограждения, парапетные плиты и узлы.

Как видите, чтобы построить правильный план, нужно обладать большими познаниями в области строительства и инженерии. Так что, для разработки грамотного плана лучше обратиться к квалифицированным специалистам. Ведь безопасность дома превыше всего!

План кровли плоской крыши: особенности проектировки и обустройства

Важно помнить следующую особенность плоских крыш: минимальной скат должен быть в любом случае. Обычно он составляет 5 — 15 градусов. При невыполнении этого условия на вашей крыше постоянно будут скапливаться осадки. Это как минимум неприятно, а как максимум может привести к дорогостоящему ремонту кровли.

Проекты коттеджей с плоской крышей не всегда предусматривают необходимый угол ската. В таком случае необходимо будет провести разуклонку: придать кровле нужный наклон для хорошего водоотведения с помощью полистирольных плит или насыпных материалов с бетонной стяжкой.

Проекты домов с плоской крышей бывают двух разновидностей:

• с облегченной кровлей;
• с эксплуатируемой кровлей.

Первый тип кровли обустраивается по следующему плану:

• На несущие стены или на уже зафиксированный мауэрлат (бревно, уложенное сверху по периметру наружной стены) укладывают основные балки. Для этой цели идеально подойдут деревянные брусья, имеющие сечение 100х100 или 150х200 мм, которые размещают через каждые 0,5 – 1 м и фиксируют анкерными шпильками.

Нужное сечение балок выбирается исходя из расчетного веса всей кровли.

• Поверх основных балок монтируется обрешетка сплошного типа, изготовленная из обрезной доски с толщиной около 2-5 см или OSB-плит с сопоставимой прочностью. Отверстия или щели в обрешетке присутствовать не должны!

• Сразу на обрешетке размещается гидроизоляционная мембрана. Укладывать гидроизоляцию следует несколькими слоями, а все стыки материала тщательно проклеивать строительным скотчем или специальным клеем.

• 4. Следом с помощью экструдированного пенополистирола, минеральной ваты и других подобных материалов производится теплоизоляция. Утеплитель необходимо разместить поверх гидроизоляции очень плотно, так как даже небольшая щель может стать причиной прохлады в доме.

Не забудьте про обустройство вентиляционных отдушин. Без них на утеплителе будет скапливаться конденсат, что приведет к его излишнему увлажнению.

Проект крыши одноэтажного дома может предусматривать в качестве утеплителя керамзит, но его слой должен быть не меньше 10 см.

• На последнем этапе обустройства кровли укладывается еще слой гидроизоляции.

На крыше, возведенной по вышеописанному плану, нельзя размещать дополнительные объекты. Она такую нагрузку просто не выдержит. Не забывайте об этом!

Если же вы серьезно настроены на благоустройство вашей крыши, будьте готовы приложить определенные усилия. Ниже рассмотрим варианты возведения крыш с твердой кровлей.

План плоской кровли с эксплуатируемой поверхностью

Первый и наиболее простой способ – бетонные плиты, используемые в качестве перекрытий. Такие несущие конструкции обязательно должны иметь соответствующий запас прочности. При использовании этого метода постройки, тяжелую технику привлечь вы не сможете.

Твердая кровля с использованием бетонных плит требует утепления, которое можно будет обустроить только изнутри здания.

Кровельные перекрытия могут быть созданы с помощью опорных балок из металла. В этом случае применяются тавровые (выполненные в виде буквы Т), двутавровые балки, швеллера (№ 14 – 16). Поверх балок укладывают дощатый настил с толщиной как минимум 22 мм. Следующим слоем насыпают керамзит (150 мм) и делают бетонную стяжку.

Чертеж кровли плоской кровли также может предусматривать укладку кровельной мембраны, которая обеспечит необходимую гидроизоляцию.

Самый современный способ обустройства твердой кровли – применение керамических кровельных блоков. Эти блоки обеспечивают отменную прочность кровле и хорошую тепло- и звукоизоляцию. Укладывают их непосредственно на балки опоры. Кроме прочего, такая кровля будет абсолютно устойчива к влаге.

Стяжка в этом случае может производиться без керамзитной засыпки.

Выбранный способ должен заранее предусматриваться планом кровли плоской крыши. Чертеж будет сильно зависеть от будущего покрытия.

Стоит заметить, что последний приведенный способ является самым дорогостоящим, но и наиболее надежным.

Если вы все же решились возвести дом с плоской крышей, тщательно разработайте проект крыши одноэтажного дома или любого другого. Помните, что такая кровля особенно чувствительна к внешним условиям и требует отличной гидроизоляции. Выполните все условия возведения такой крыши правильно, и результат непременно вас обрадует!

Составленный грамотно план кровли плоской крыши позволяет сделать ее более функциональной и способствует созданию привлекательного внешнего вида здания. К примеру, это может быть способ монтажа водосточной конструкции внутри строения. Таким образом, элементы водостока не видны на фасаде здания и не мешают производить его отделку.
