Здравствуйте, дорогие читатели!

На этой странице поговорим о том, как и по каким нормативам выполняется окраска трубопроводов пожаротушения.

Для чего и в какие цвета мы красим пожарный трубопровод?

Дадим ответы не только на этот вопрос, а именно:

• какие вещества поступают по трубопроводу;
• в каких тонах окрашиваются трубы пожаротушения;
• по каким нормативам выбирается цвет изделия;
• почему трубопровод маркируется дополнительными символами.

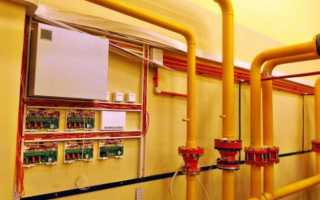

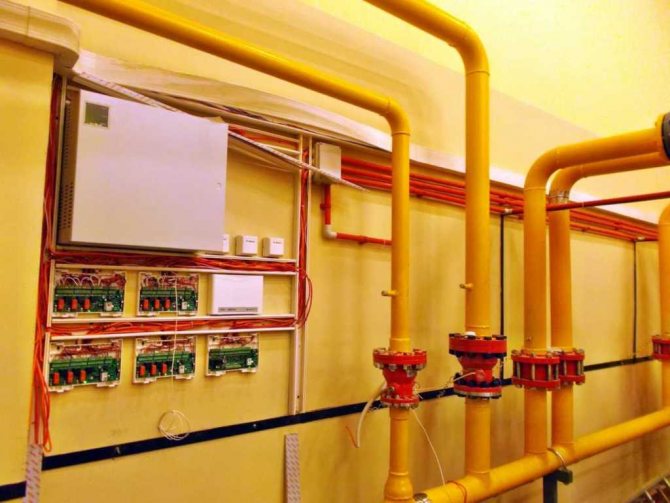

Окраска трубопроводов пожаротушения

Давайте посмотрим, как правильно окрашивать металлический пожарный трубопровод?

Первое, что нужно знать: окраска трубопроводов пожаротушения должна производиться строго по ГОСТу 14202-69.

Этот стандарт сразу сообщает нам, что определяет, опознавательные значки, цвета, окраску щитков.

Также он регламентирует, как красить изделия для промышленных предприятий.

В пункте 2 видим, что по трубам может транспортироваться десять основных видов материала.

• Воздух.
• Негорючие газы.
• Пар.
• Негорючие жидкости.
• Горючие газы.
• Щелочи.
• Вода.
• Горючие жидкости.
• Кислоты.
• Другие вещества.

Из 6-го пункта узнаем, что опознавательная окраска труб производится сплошь по всей поверхности или же отдельными зонами.

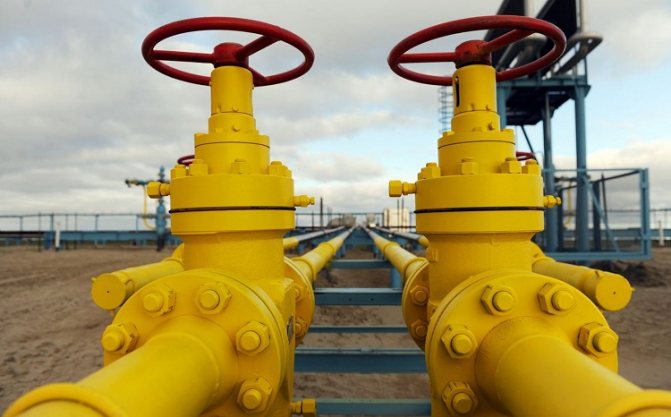

Окраска газопроводов выполняется по другому правилу: труба с газом всегда красится в желтый цветовой тон.

Обязательно указываем стрелочкой движение газовой массы и наименование вещества.

Также наносятся информативные кольца – красные или желтые.

Роль эмалей в защите от коррозии металла и бетона

Почти все элементы, используемые в строительных целях, нуждаются в дополнительной защите лакокрасочными продуктами. В основном, требуется защита от коррозии металла – листового с заводским покрытием методом койл-коатинга и защита арматуры в железобетоне. В последнее время всё большую актуальность приобретает защита от коррозий бетонных поверхностей, для этих целей используют эмали ЭП-140 и ЭП-255. Подробнее

Во что их красим?

Для укрупненных трубопроводных групп существует опознавательный окрас, а также цифровые метки.

Цветовое обозначение трубопроводов согласно Таблице 1 из упомянутого выше ГОСТа выглядит так.

Согласно п. 5, во всех случаях цвета трубопроводов противопожарной защиты, а также спринклеры, дренчеры,

прочие средства для тушения огня на участках стыковки шлангов и в местах запорной арматуры необходимо окрашивать только в КРАСНЫЙ цвет.

И здесь многие спотыкаются и красят все изделие красным. Это неверный подход.

Окраска пожарных трубопроводов в красный оттенок выполняется лишь в зонах запоров и стыковых соединений.

На других участках ориентируемся на нормативные значения – цвет трубопроводов по ГОСТу указан списком выше.

Регламент и нормативы

Разберем теперь правила, регулирующие цвета и способы покраски пожарных труб, в частности на ГОСТ 12.4.026.

По этому ГОСТ покраска оборудования не допускает красного цвета.

Но здесь Вы, дорогой читатель, должны ориентироваться и на другую нормативную документацию. Приводим ее ниже.

ГОСТ Р 12.4.026

• Нельзя применять красный цветовой оттенок для средств пожаротушения, которые не требуют опознания (водопроводы, оросители, извещатели и т.д.).

СП 5.13130.2009

• Цветовая маркировка трубопроводов и опознавательная краска должны быть выполнены по ГОСТам 14202 и Р 12.4.026.
• Трубы АУП имеют буквенно-цифровую либо цифровую маркировку согласно их гидравлической схеме.
• Щитки с указанием движения огнетушащего вещества всегда красные.

ВСН 25-09.67-85

• Не допускается покраска оповещателей, саморазрушающихся замков, выпускных насадок.
• Окраска технологических трубопроводов и прочей арматуры на объектах, где нет специальных эстетических требований, выполняется по ГОСТам 14202-69 и 12.4.026-76.
• Там, где имеются специальные требования к оформлению арматуры и патрубков, они красятся в соответствии с предъявляемыми требованиями. По ГОСТ 9.032-74 класс покрытия таких установок – не ниже VI.

Что лучше использовать для деревянного дома: паклю, мох или герметик?

Компания СпецЭмаль Поставляет лакокрасочные материалы специального назначения: для транспорта и сельхозтехники, электроизоляционные, противокоррозионные, огнезащита и многие другие. Мы также продаем огнезащитные материалы для бетона, пластика, текстиля, металла, дерева. Широчайший выбор ЛКМ на различной основе: АК, АС, ХП, ЭП, ХС, ФЛ, ГФ, ВЛ, КО гарантирует удовлетворение Ваших потребностей! Действуют специальные цены: эмаль эп-9111, эмаль бэп-5297, эмаль пф-115, эмаль хв-16, краска огнезащитная негорин.

Щитки и цветные кольца

Есть ли какие-то правила для предупреждающих знаков? Конечно.

Стандартом определяются нормативные цветовые тоны, обозначающие опасность вещества по воздействию на организм человека.

По ГОСТ окраска трубопроводов подразумевает кроме сплошного цвета еще и специальные значки.

Для этого на патрубок дополнительно наносят маркировку цветными кольцами.

Покажем ниже перечень опасных материалов по цветам этих колец.

1. Зеленый – нейтральность, безвредность.
2. Желтый – вред для здоровья (удушье, токсичность, ожоги и т.п.).
3. Красный – взрывоопасность, быстровоспламеняемость.

И сколько таких колец нам нужно нанести?

Количество ограничено от одного до 3-х, по классу опасности.

Чем опаснее содержащийся материал, тем больше наносится на трубу колец.

Если вещество предполагает несколько факторов опасности, можно смело наносить на трубу несколько разных цветных колец.

А еще, в особых случаях, патрубок окрашивается специальными маркировочными щитками и предупреждающими треугольниками. Маркировка на них должна быть четырех видов:

• 1 – движение потока в левом/правом направлениях;
• 2 – поток движется влево;
• 3 – движение потока вправо;
• 4 – указывается место забора поступающего вещества.

Цветовой оттенок подписей поверх опознавательного окраса бывает двух видов (зависит от цвета фона):

• черным;
• белым.

А можно ли не ломать голову с окраской трубопроводов и купить готовые сигнальные значки? Можно.

Сейчас в магазинах продаются готовые наклейки на противопожарные изделия.

Они также различаются по цветовым тонам и имеют надписи, обозначающие тип вещества – газ, аммиак, вода и т.п.

Этап очистки трубы

Поверхность магистрали очищается от старого КМ двумя способами:

1. После пескоструйного метода изменяется структура поверхности, появляются шероховатости. Удаляются загрязнения, старая краска, следы коррозии в нефтемагистрале, в трубах водо- и газоснабжения. Коммуникации из пластика и ПВХ под мощным давлением вещества становятся чистыми и неповрежденными. Абразивный компонент работает в тандеме со сжатым воздухом. Шероховатая поверхность усиливает адгезию трубопровода с КМ. Пескоструйный метод – это ответ на вопрос как очистить трубу от краски в труднодоступных местах. Обработанная поверхность полностью готова к окрашиванию. Используется мобильный аппарат, который и подает сильный поток на трубы.
2. Структура поверхности не меняется после бережной гидроструйной очистки. Специальным аппаратом подается вода, подаваемая насосами высокого давления. С поверхности снимается старый краситель, покрытие лаком, жир, следы ржавчины. Недостаток метода в невозможности проводить очистку при морозах, замерзает вода.

Цвет трубы в котельной

А существуют ли какие-то нормы для покраски труб в котельной станции?

Поговорим о том, как выполняется окраска трубопроводов котельной.

Как мы поняли, по ГОСТ 14202, обозначение патрубка зависит от содержащегося в нем вещества, а не от объекта эксплуатации.

А вот в котельной станции водопроводы маркируются почти всегда тремя знаками – пар, газ или вода (красный, желтый и зеленый цвет, соответственно). Они всех чаще используются в качестве средства огнетушения.

То есть, цветовая маркировка трубопроводов в котельной такая же, как в приведенной выше таблице ГОСТа.

Обязательно приклеивайте на патрубок самоклеящиеся маркеры – указатели движения вещества. Можно использовать маркировочные щитки. Их места расположения прописаны в ГОСТах.

Внимание! Цвет наклейки всегда совпадает с цветовым оттенком опознавательной окраски.

Не менее важно различать обратный и подающий водопроводы.

Но, если следовать ГОСТу 14202, цвет трубопроводов в насосной станции ПТ – одинаковый, независимо от забора или отдачи вещества.

Чтобы отличить подающий от обратного, применяйте маркеры с указанием направления движения и дополнительной надписью. Например, «ОГНЕТУШИТЕЛЬ ПОДАЧА».

Это же правило действует для насосной станции, центральных и индивидуальных тепловых пунктов.

Итог такой: нам без разницы, горячая или холодная вода течет по трубам. Подающий и обратный водопровод с водой всегда красим зеленым.

Окраска трубопроводов отопления выполняется также разными цветами в зависимости от типа отопительного компонента.

Покраска газовых труб

Прежде всего, стоит помнить, что краска для окрашивания газовых труб служит в качестве их антикоррозионной защиты.

Совет! Поэтому, рассчитав вышеуказанным способом её необходимое количество, приобретайте с запасом, поскольку экономить в данном случае не стоит. Тем более что нормативы по расходу красящего материала отсутствуют.

И ещё один момент. Современная краска, используемая для газовых труб, обычно имеет специфическое название. Простому обывателю порой его не понять. Дело в том, что на этикетке единицы данной продукции слово «краска», как правило, отсутствует. Чтобы вы имели представление, о чём идёт речь, ниже размещены наиболее популярные на сегодняшний день красящие материалы, которыми можно покрасить газовую трубу.

Для покраски металлических труб используются специальные составы с добавками, предотвращающими коррозию

1. Цинконол. Это — грунт для металла полиуретановый однокомпонентный, наполненный цинком.
2. Эпостат – эпоксидная химически стойкая грунт-эмаль.
3. Полиуретол – полиуретановая маслобензостойкая грунт-эмаль.
4. «Нержахим» — химически стойкая грунт-эмаль.

Возвращаясь к разговору о том, как красится газовая труба, следует отметить, что процедура эта не отличается от окрашивания любой другой металлической трубы. Но здесь есть один нюанс: при удалении старого слоя красящего материала применять обогревательные приборы запрещено.

Независимо от того, какая краска используется для газовых труб, этапы окрашивания идентичны:

• обрабатываемый участок заверните в предварительно пропитанную смывкой ветошь. Удалите через 20 минут размягчённую краску с помощью шпателя;
• очистите газовую трубу металлической щёткой от старого слоя и ржавых скоплений;
• нанесите поверх трубы обезжириватель. Информация о его нормах расхода на 1 кв. м указана на этикетке флакона;
• окрасьте трубу.

При этом соблюдайте незыблемое правило для газовых труб: наносится краска на них в два слоя с промежуточной просушкой. Так вы обеспечите трубопровод долгосрочным покрытием.

И в заключение немного информации о том, как красится труба с конденсатом. Здесь возможны два варианта.

1. Если «потеет» тупиковая ветка от центрального стояка, по которой подаётся вода на раковину или ванну, просто перекройте на стояке кран и дождитесь, пока труба прогреется. После этого высушите её поверхность, и, убедившись в отсутствии конденсата, покрасьте трубу по вышеуказанной технологии.
2. С транзитной веткой дело обстоит посложнее. Здесь нужно прислушаться к советам домашних мастеров. Если конденсат особо не беспокоит, можно дождаться перекрытия воды во всём доме и, не теряя времени, предварительно просушив трубу, быстро покрасить её быстросохнущей краской.

Красить трубы необходимо с учётом их типа, материала изготовления, предназначения и т.д. А сама краска должна соответствовать характеристикам обрабатываемой инженерной коммуникации.

А если изделие из пластика?

Да. Пластиковые, как и металлические, трубы тоже поддаются окраске.

Обычно пластиковые трубы выходят уже в цвете согласно ТУ на изготовление.

Но их красим строго поверх грунтовки. Сначала идет слой грунта, а затем наносится краска. А до грунтования неплохо будет нанести еще и лакокрасочный слой.

Условия для окрашивания пластика: температура +18 С и влажность не выше 18 %.

По цветовой маркировке мы ориентируемся на все тот же ГОСТ на окраску труб 14202-69.

Итак, мы решили покрасить пластиковую трубу по всем нормативам.

Но сначала посмотрим на тип пластика. Если это полиэтилен или полипропилен, то здесь нам может подойти краска по металлу.

А вот если это пластик на основе ПВХ или АБС, то покрасить такой патрубок вполне возможно.

Только не забудьте предварительно покрыть его адгезионной грунтовкой.

Пластиковую трубу отопления или горячей воды следует красить теплостойкой эмалью.

Приведем здесь расшифровку маркировки изделий из полипропилена.

• Название производителя.
• Тип материала: PPB, PPR, РРН.
• Рабочее давление: PN и цифры 20, 16, 10 или 25.
• Диаметр трубы и толщина стенки (мм).
• Отечественный производитель может наносить класс эксплуатации по ГОСТ.
• Максимальное давление.

Также дополнительно обозначаются такие показатели.

• Нормативные документы, прочие регламенты, по которым выполнялось изделие.
• Технология изготовления трубы.
• Знак качества.
• 15 цифр с информацией о дате выпуска, номера партии и пр.

Важно! При выборе краски для пластикового водопровода обращайте особое внимание на отсутствие в ее составе любых органических растворителей.

Почему же, например, пластиковые канализационные трубы имеют разный цветовой тон? Все просто.

Окраска трубопроводов из полипропилена по ГОСТ зависит от назначения патрубка. Так, если это уличная канализация, то труба – оранжевая.

Для канализации внутри дома используется серый цвет. Трубы отопления, прокладываемые под землей, обычно черные. Это самый прочный вид пластика.

То есть, цвет характеризует прочность полипропилена. Для каждого вида пластика применяется свой цветовой оттенок.

Количество КМ на окрашиваемую площадь

Нормированного расхода КМ нет. Указать норму невозможно, поскольку у каждого красителя своя плотность, вязкость. Ориентироваться надо на указанный расход производителем, он прописывается на таре. Нельзя забывать, что покрытие будет в 2 слоя.

Рассчитывается по сути площадь цилиндра. Ведь трубное изделие таковым является. Существует формула: S=PxDxL, где

Р – значение «пи» в математике; D – диаметр ветки; L – длина ветки.

Пример, расчет количества КМ с расходом 250 гр./м2, который наносится в 2 слоя, если внешний диаметр ветки 30 мм, длина ее 10 м.

• площадь поверхности ветки: 3,14х0,03х10=0,942 м2;
• количество красителя на одно покрытие: 0,25х0,942=0,2355 кг;
• расход на второе покрытие: 0,2355х2=0,471 кг КМ.

Такие вычисления делаются для больших трубопроводов. Внутри помещения расчеты проводятся, если покраска профильной трубы или круглой проводится наемными рабочими. Площадь профильной трубы равна произведению периметра на ее длину.

Что запомнить

Отметим, дорогой читатель, главные правила, которые обязательны к соблюдению при покраске пожарного трубопровода.

1. Все конструктивные элементы систем пожаротушения всегда имеют красный оттенок.
2. Цветовой тон пожарной трубы зависит от типа вещества.
3. При выполнении покраски пользуйтесь ГОСТ Р 12.4.026, СП 5.13130.2009, ВСН 25-09.67-85.
4. Зависимо от класса вредности содержащегося вещества парубок маркируется цветными кольцами и предупредительными значками.
5. Пластиковые изделия также окрашиваются по ГОСТ 14202-69.

На этом прощаемся с Вами, уважаемые читатели. Воспользуйтесь приведенными выше рекомендациями, чтобы не попасть под прицел пожарных инспекторов.

До встречи в следующей статье!

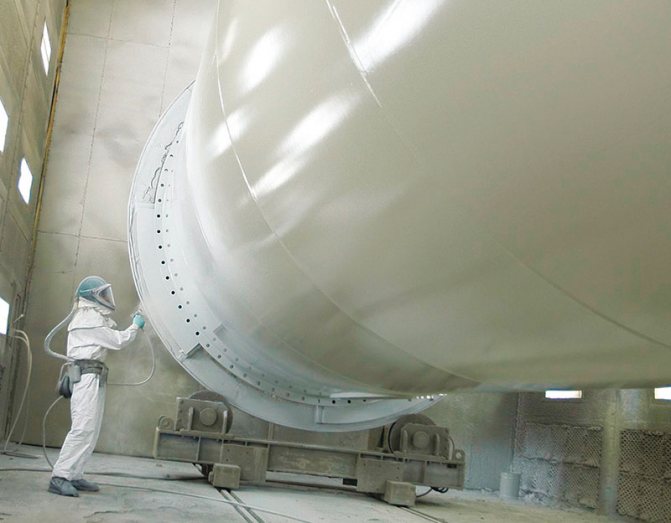

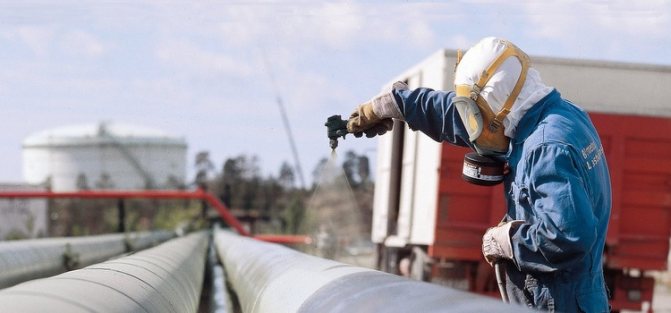

Как происходит антикоррозийная обработка трубопроводов

Изоляция трубопровода включает в себя 3 этапа:

• подготовка и очистка поверхности;
• предварительное нанесение покрытия;
• окраска.

Сначала поверхность нужно тщательно очистить: обычно это делается с использованием песко- или гидроструйных методов, иногда — простым механическим путём. После этого трубы грунтуют вручную или с распылителей. Окраска схожа по технологии с грунтованием.

Все работы проводятся по ГОСТ и СНиП «Антикоррозийная обработка трубопроводов». Мы чётко следуем технологии, поэтому можем гарантировать результат!

Наряду с профессионализмом специалистов, огромное значение имеют материалы для антикоррозийной обработки трубопроводов. Мы используем продукцию американского бренда Carboline — мирового лидера по созданию огнезащитных и антикоррозионных покрытий.
