Для владельцев частных домов или просто загородных участков тема возведения навесов всегда была, и остаётся актуальной. Можно для решения этого вопроса нанять группу строителей, но монтаж отличается простотой инструкции.
Нет для такого строения более подходящего материала, чем металлические профильные трубы. Благодаря этому навес из профильной трубы своими руками легко соберёт каждый.
Расчет фермы для навеса
Выполняя расчет фермы для навеса, важно руководствоваться не только общим удобством расположения, но и эстетикой, а также углом наклона крыши, конфигурацией кровельной системы и другими параметрами. Можно подготовить чертеж фермы для навеса, сопоставить запланированные размеры с территорией и удобством подъезда, правильно разместить ворота, продумать систему отвода воды и снежные скаты
Делать ферму будем из профильной трубы. Это наиболее доступный материал, удобный в сварке. Параметры профильной трубы мы узнаем чуть позже, поскольку их необходимо тщательно рассчитать. Для начала, определите длину общей металлической конструкции.
Именно от этого будет зависеть и высота подъёма земли до конька, а также тип кровельной системы
Проще всего обустраивать односкатную крышу, но при таком обустройстве важно помнить, что максимальным шагом между двумя соседними фермами должно быть расстояние не более 1, 75 м
Определив для себя угол наклона по индивидуальным параметрам, вычисляют угол наклона обрешётки. В среднем, специалисты делают его 30 градусов в плоскости, либо запиливают под 45. Так нагрузка будет распределена равномерно.
Какого-то особого расчета для навесов, длина которых не превышает значение в 30 м, не требуется. Но, экономить тоже не стоит, поскольку выбирая металлопрокат с тонкими стенками, вы не сможете гарантировать жесткость сварных частей. Будет вибрация, а в зимнее время года, от снега, металлокаркас может просесть.
Предлагаем подробнее рассмотреть предварительный расчёт, условившись, что мы будем строить односкатный навес, размерами 6 на 4 м. Для прочности, следует использовать металлический профиль 30 на 30 мм сечением, с толщиной стенки не менее полутора мм. Определившись с наклоном крыши, понимаем, что нижний пояс фермы будет составлять 4 м.
Верхний составит порядка 4,5 м. Прежде всего, необходимо обустроить вертикальные направляющие из того же материала. Наибольшую сторону делаем порядка 0,6 м, наименьшую по факту, исходя из расчетного угла наклона. Далее, делим верхний ряд профиля на равные части.
К нижней части привариваем промежуточные поперечины. Эти поперечины ещё называют раскосыми перемычками. Они должны быть изготовлены из той же стали, что и основной каркас. Если, есть возможность сэкономить, то можете заменить поперечины на трубу, сечением 20 на 20 мм.
Ранее мы говорили, что при односкатной конструкции кровельной системы, следует выбрать шаг ферм не менее чем 1,75 мм. Для пущей надежности выбираем шаг, равный 1 м. Итого, на 6 м подойдёт порядка 5 подобных ферм. Их следует монтировать на предварительно установленные опоры, затем следует сварить все в единое целое, после чего закрепить поликарбонат, используя специальные перемычки из профиля 20 на 20 мм.
Характеристики профильных трубных изделий
Чтобы возвести каркас навеса из профильной трубы, и произвести все необходимые вычисления, следует определиться с характеристиками выпускаемой трубной продукции. Для изделий, имеющих квадратное сечение, необходимые значения приведены в специальных таблицах.
Для труб прямоугольных максимальный размер нагрузок вычисляют по большей стороне. Результат также можно увидеть в специально составленной таблице, где помимо искомой величины указана длина пролета и размеры труб.
Кровля
Легковесность профилированного листа (в среднем 5 кг на квадратный метр) делает его привлекательным материалом при обустройстве кровли в новых дачных постройках либо реконструируемых — давление готовой конструкции на фундамент и стены в таком случае минимально.
При монтаже профлиста на крышу не нужно сооружать мощную стропильную систему. Высокая прочность профиля позволяет удвоить шаг обрешетки, что делает строительство на основе профнастила более экономичным.
Крепить материал можно в одиночку, не привлекая к процессу помощников. Листы имеют значительную площадь, монтируются быстро и легко.
Крыша из профлиста станет практичным и эстетичным защитным элементом любого сооружения на даче, будь то загородный домик или гараж.
Навесы схемы чертежи. Сфера применения и устройство навеса из профильной трубы
Металлический профиль сегодня стал одним из самых популярных и востребованных материалов для изготовления навесов различных видов и типов с поликарбонатным покрытием, так как главным его преимуществом является длительный срок службы. Если за такой постройкой ухаживать должным образом, то она сможет простоять не один десяток лет. Такие навесы могут применяться в самых различных местах:
Читайте также:
- на автостоянках;
- в загородных частных домах для создания больших крытых участков территории;
- в различных общественных местах.
Область применения навесов из металлического профиля достаточно обширна, так как они являются универсальными конструкциями, имеющими большое количество различных модификаций.
Наиболее популярным на сегодняшний день является арочный тип изделия. Сделать его намного сложнее, чем одно- или двускатный, но зато смотрится он очень эффектно. Такой навес строится отдельно от дома или примыкают его боковой частью.
Выбирая тип кровли, необходимо учитывать тот факт, чтобы снег не задерживался на ней, а свободно спадал на землю, не создавая большой нагрузки на крышу.
Кроме этого, существуют навесы купольной, дуговой, пирамидальной формы, а также односкатные и двухскатные.
Помимо поликарбоната, для устройства крыши можно использовать шифер или металлический профнастил. Поэтому, можно сказать, что сложность возведения навеса из профтрубы напрямую зависит от выбора конструкции каркаса и материалов, выбранных для устройства кровли.
Возведение крыши
Крыши бывают цельными и разборными. Их преимущественное отличие заключается в способе крепления элементов между собой: в первом случае составные части свариваются, а во втором – стягиваются болтами. Кроме этого, конструкции бывают односкатными и двускатными.
Крепление ферм резьбовым соединением
На примере неразборной двускатной крыши рассмотрим технологию ее монтажа. К опорным столбам потребуется приварить куски металлического профиля, таким образом, чтобы получился правильный прямоугольный каркас. Затем, приступаем к сварке стропил. На земле к балке с одной и с другой стороны привариваем куски металлического профиля с шагом в 1 м под углом не более 30º. Важно учитывать, что получившаяся конструкция должна несколько выступать за пределы сваренного верхнего каркаса. Далее размещаем сваренные элементы на опорном прямоугольнике, в местах стыков провариваем.
Фермы для кровли
Для упрощения процедуры сооружения каркаса для крыши следует усилить металлическое прямоугольное основание, находящееся на опорах, поперечными балками по центру каждой из сторон. Затем к центральной страховочной балке навариваем 20–30 см отрезки профильной трубы, которые будут выступать в роли опоры будущего конька. Далее трубами из профиля нарощенные отрезки скрепляем друг с другом и прямоугольным основанием.
Обшивка кровли
Закончив с установкой каркаса, приступаем к обшивке профнастилом. Крепление листов осуществляется непосредственно к подготовленному каркасу на стропила внахлест друг на друга посредством заклепок, саморезов или болтов.
При самостоятельном изготовлении навеса для машины важно следовать инструкции и соблюдать размеры составных элементов, отраженные в подготовленных чертежах на основании точных расчетов. Все эти условия в совокупности с правильным подходом и надлежащим усердием позволят вам соорудить качественный металлический навес.
Односкатные навесы из профнастила
Приветствую, своих читателей. В данной статье решил рассмотреть тему – односкатные навесы из профнастила. Этот материал имеет прекрасные характеристики, основные из которых прочность, легкость, морозоустойчивость, долговечность – срок его эксплуатации 50 лет. Именно поэтому выбираем его в качестве покрытия навеса.
Навес – это конструкция на опорах, выполненная в виде крыши. По назначению навесы выполняют защиту пространства под ним от атмосферных осадков, палящих лучей солнца.
Зачастую возникает необходимость в строительстве навеса для автомобиля, над крыльцом в частном доме или на даче. Он выполняется над прилавками на улице, мангалами, над площадкой для отдыха на даче, над пандусами, рампами, устраиваемыми в магазинах для разгрузки товаров с машин и в других случаях.
Основными элементами односкатного навеса являются стойки, прогоны – продольные и поперечные, которые на них устанавливаются и покрытие – в нашем случае из профнастила.
Односкатные навесы из профнастила бывают:
- Отдельно стоящими.
- Пристроенные к зданию.
Все зависит от его назначения. Это легко и быстромонтируемые конструкции. Но все по порядку. Рассмотрим сначала отдельно стоящие односкатные навесы.
-
Читайте также:
Подготовка к постройке конструкции
До того, как приступить к проведению работ по установке, следует:
- произвести расчет предполагаемых нагрузок – в случае необходимости;
- составить подробные чертежи каркаса навеса из профильной трубы – размеры на них также нужно указать;
- подготовить набор инструментов;
- выбрать и приобрести стройматериалы.
Самостоятельно из профильных изделий можно возвести несколько вариантов навесов, а именно:
Внешний вид и форма будущей конструкции во многом зависят от личных предпочтений владельца дачи или дома и размера незанятого пространства на земельном участке. Наиболее быстровозводимым и самым компактным относительно занимаемой площади считается навес из профтрубы односкатный.
Расположение навеса для машины на дачном участке
Перед началом любых строительных работ нужно продумать место для навеса. С выбранного участка нужно убрать дерн на глубину 12-15 см, а затем соорудить подушку из щебня и песка. При этом можно соорудить небольшой уклон, а также дренажные конструкции по периметру. Затем на подушку нужно уложить любое парковочное покрытие. Если машина слишком тяжелая, то можно установить армированную бетонную стяжку.
Прочное покрытие из камня
В зависимости от способа расположения на участке конструкции могут быть автономными, а также использоваться как пристройка к гаражу, бане или хозблоку. Также пользуются популярностью галереи, которые соединяют дом и ворота.
Отдельные устройства стоят на металлических или деревянных опорах. Если конструкция примыкает к другой постройке, то она может иметь такие варианты опирания:
- балочно-опорный, когда она из сторон удерживается на брусе, а вторая на опорах;
- консольно –опорный – крепеж выполняется с помощью кронштейнов или уголков;
- консольный вариант рекомендуется для небольших конструкций.
Вариант консольного устройства
Навес для машины перед гаражом
Теперь рассмотрим варианты пригаражных навесов и особенности их возведения. Самый распространенный вариант – когда навес размещается перед воротами гаража. Он может быть сделан на одну или на две машины. Подобную конструкцию можно соорудить между гаражом и домом. На фото вы можете видеть самые популярные идеи. Иногда используется сочетание гараж с навесом.
Вариант конструкции перед гаражом
Решая, как сделать легкий навес, можно разместить его сбоку основной конструкции. Для строительства кровли применяются такие материалы, как металлический профиль, трубы, а также деревянный брус. А кровлю можно выполнить из поликарбоната, профнастила или металлочерепицы. Часть навеса может размещаться и над гаражом. Подобные конструкции могут быть таких видов:
открытые имеют общую стену с гаражом;
Так выглядит открытая конструкция
закрытые имеют три стенки. При этом выполняется обшивка с помощью дерева, тентовых тканей или вагонки. В случае необходимости навес можно прикрыть.
Закрытое укрытие
Кроме того, такие постройки могут быть разборными или стационарными. Часто гараж с навесом сооружают под двускатной кровлей, такой вариант рекомендуется для деревянного каркаса. Если конструкция арочная, то можно использовать металлический каркас с опорами.
Гараж или навес — что лучше: ответ на этот вопрос зависит от финансовых средств, предназначения конструкции и используемых материалов. Самым удобным решением является – комбинированный вариант.
Навесы для машины, пристроенные к дому: фото
Пристройка возле дома пользуется популярностью, так как примыкающие конструкции легче установить. А также можно использовать более простое крепление. Прежде чем решить, как построить такой навес и как закрепить к стене, нужно разобраться с материалами.
Каркас для постройки около дома часто делают из деревянного бруса или металлической трубы. Также конструкции рядом с домом сооружают из кирпича или камня, а также заливают цементными опорами.
Вариант конструкции возле дома
Проект навеса перед домом предполагает наличие крепких опор, которые смогут выдержать тяжесть при сходе снега с основной кровли дома. Как сделать красивые конструкции можно посмотреть на фото.
Любая подобная конструкция состоит из кровли и каркаса
Особое внимание стоит уделить основанию. Можно выбрать такой материал:
древесина податлива в обработке и для нее не требуется каких-то сложных инструментов. Но этот материал требует особого ухода. Дерево со временем покрывается грибком, подгнивает и трескается. Его обязательно нужно защищать специальными пропитками;
Просторный и прочный навес из дерева
стальная профильная труба устанавливается с помощью сварочного агрегата. Такой материал может прослужить долгое время;
Стальные элементы
комбинированный вариант предполагает использование обшивку стального каркаса деревянными рейками.
Комбинированная постройка
Для кровли более эстетичное решение – применение сотового поликарбоната, а также можно применить профилированный лист.
Особенности навесов на 2 машины
Используя навесы, можно возвести практичные конструкции для двух машин. При выборе определенной конструкции на две машины нужно правильно подобрать размеры. На фото представлены самые лучшие варианты таких построек. Можно совместить такую конструкцию с хозблоком. Просторная конструкция под две машины имеет размеры 8 на 6. Стандартная ширина должна быть не менее 2,5 метра.
Двухскатное сооружение на два автонавес для машины
Общие характеристики металлических навесов
Навесы из металла, фото-схема стандартной конструкции приведена ниже, можно изготовить своими руками, даже если вы далеки от строительства. Конструктив постройки прост – это вертикальные опоры-столбы, на них крепится стропильная ферма, далее устраивается обрешетка, затем кровля.
Навесы из металлопрофиля, на фото общий вид стандартной конструкции
Область применения
Металлические навесы широко популярны в частном индивидуальном, а также коммерческом строительстве. Это крытые стоянки для автомобилей, остановки – укрытие для людей, ждущих общественного транспорта, конструкции над входом в здание, по нормативному регламенту их наличие обязательно в домах выше 2 этажей, козырьки над калиткой, галереи, ведущие от ворот к дому, хозяйственные постройки – укрытия для дров, прочей утвари, беседки – от мини конструкций до комбинированных построек иногда двухэтажных.
Проект отдельно стоящего металлического навеса из профиля
Конструктив
Навесы металлические можно разделить на три вида:
- Мини конструкции – козырьки, мобильные беседки, моноизделие – мангал с крышей.
- Самостоятельные отдельно стоящие металлические постройки.
- Комбинированные – пристройки к гаражу, дому, бане и т.д., чаще это веранда, терраса – место для отдыха, либо навес хозяйственного назначения.
- открытые строения, состоящие из опор и крыши;
- закрытые постройки, где бока зашиваются листовым материалом, панелями, деревом, решетками, стеклятся, закрываются плотными шторами, тентовыми, тканевыми со специальной влагостойкой пропиткой, брезентовыми, мягким остеклением.
Навес из металлопрофиля и мягкой черепицы для дров Совет: Для остекления металлического навеса рекомендуется использовать раздвижные алюминиевые системы, они не загораживают обзор, секции можно сдвинуть, чтобы максимально открыть постройку. Подобное остекление – надежная защита от осадков, пыли, порывов ветра, в небольшой мороз сохранит благоприятный микроклимат внутри, что сделает отдых комфортным в любое время года.
Как сделать своими руками?
Пошаговая инструкция, где расписано как выбрать место, сварить навес и установить крышу, очень важна для новичков. Опытные люди могут обойтись без нее, но те, кто делает навес в первый раз, должны многое изучить перед тем, как приступать к работе.
Выбор места
Прежде чем приступить к монтажу навеса, следует определиться с местом, где будет размещена данная пристройка. Специалисты рекомендуют воздержаться от строительства конструкции в низине. Если другого места нет, то придётся сделать ливневую канализацию, что потянет за собой дополнительные денежные вложения. Также следует учесть, что навес должен защищать от солнечных лучей на протяжении всего дня. Возможно, для этого следует изменить градус наклона козырька.
Следующим шагом выступают качественные чертежи навеса. Расчет следует сделать не только на размер металлических конструкций, но и на сечение профильного материала. В основном для каркасов до 6-7 метров в длину выбирают сечение 60×60, если размер превышает вышеуказанную длину, тогда подойдет труба с сечением 80×80.
Монтаж опор и обрешетки
После того как выбрано подходящее место, по готовой схеме приступают к установке опор
Крайне важно ровно и качественно их установить, иначе каркас не прослужит долго. Для проверки правильного положения строительных опор используют уровень
Далее стойки бетонируют и оставляют на несколько дней для застывания бетона. За это время собирают или сваривают обрешетку. Для этого используют металлический профиль или профильную трубу. Применяют и деревянный брус, но значительно реже.
Обрешетка выполняет крайне важную функцию. От того, насколько правильно будет установлена данная конструкция, напрямую зависит устойчивость и безопасность всего навеса. Если правильно все рассчитать и смонтировать, то крыша сможет перенести даже самые свирепые снегопады и ливни. Полностью весь монтаж легко выполнить своими руками, не привлекая специалистов. Обрешетка, построенная самостоятельно, сможет порадовать долгим сроком службы только при тщательном расчете и качественном подходе к выполнению всех работ.
Если выбор пал на обрешетку из дерева, то при выборе досок следует обратить внимание на некоторые факторы:
- доски и брусья не должны быть мокрыми;
- самыми лучшими породами дерева, которые используют под профнастил, считаются хвойные;
- во избежание поражения грибками и различными микроорганизмами древесину обязательно нужно обработать антисептиком.
При выборе обрешетки из профильной трубы самое главное – это ее прочность. Для того чтобы обеспечить выносливость всех несущих деталей, следует выбирать трубу с самыми минимальными размерами. Оптимальные параметры сечения таких элементов – это 40×20 мм. Абсолютно весь металл обрабатывают антикоррозийными средствами.
Установка крыши
Для того чтобы узнать количество кровельного материала, сначала нужно просчитать всю площадь поверхности, которую следует накрыть. Полученную цифру следует увеличить на 5-7%. Самым популярным материалом для навесов признан профнастил. Это гофрированный лист, который покрыт полимерной оболочкой и цинком. Он не боится перепадов температуры, коррозии и ржавчины, нетребовательный в уходе, имеет разнообразую цветовую гамму, экологически чистый и не воспламеняется.
Делится он на три основных вида: несущий, стеновой и кровельный. Опытные мастера советуют использовать в строительстве каркасов именно несущий профнастил, а не кровельный, так как он отличается своей повышенной жесткостью и способен выдерживать большие нагрузки (например, снеговые). Завершающий штрих — это закрепление выбранных листов. Для этого понадобятся саморезы
Укладывать профнастил следует очень осторожно, чтобы не повредить полимерную оболочку. Нахлест выполняется в одну волну
О том, как сделать навес из металлопрофиля своими руками, смотрите в следующем видео.
Расчет значений для стоек навеса
Делая подбор параметров стоек, предварительно выполняют расчет оказываемых нагрузок и рисуют подробный чертеж. На жесткость изделия влияют ширина и толщина его стенок, которые в свою очередь зависят от длины продукции.
Например, при выборе, какую профильную трубу использовать для навеса, задействовать можно как толстостенное изделие с небольшой величиной сечения, так и с тонкими стенками, но с большой шириной полки.
Следует учитывать, что вертикально направленная нагрузка, оказываемая на стойку перекрытиями навеса, незначительна и поэтому тонкая профтруба выдержит ее без малейшей деформации. Схема навеса из профильной трубы должна содержать точные размеры каждого элемента. Довольно часто каркас для гаража из профильной трубы делают по такой же методике.
Для постройки со средними параметрами оптимальным вариантом будут изделия, имеющие сечение в пределе от 50 до 100 миллиметров. Если стойки расположены часто, допустимо уменьшение размера используемых труб. В том случае, когда у односкатного навеса будет четыре опоры, тогда задействуют трубную продукцию большого сечения.
Выбор материалов и подготовка инструментов
Главное требование, предъявляемое к качеству профильной трубной продукции – это прочность. Чтобы обеспечить устойчивость несущих деталей конструкции из них, нужно выбирать трубы с минимальными параметрами, равными 80х80 миллиметров. Для дополнительных элементов оптимальным размером сечения будет 40х20 миллиметров.
Чтобы определиться с количеством кровельного материала, сначала рассчитывают площадь накрываемой поверхности, а потом полученный результат увеличивают на 5 %. Крепление выполняют кровельными болтами и специальными прокладками.
Конструкцию собирают одним из способов:
- Сварочным. Но для этого необходимо не только иметь в наличии сварочный аппарат с электродами, но и знать, как правильно сварить навес из профильной трубы. Без навыков такую работу сделать невозможно.
- Применяя резьбовые соединения. Для этого необходимы металлические уголки и крепежные болты.
- С использованием специальных хомутов.
Навес, сделанный своими руками, стоит намного дешевле, чем покупной. Он будет отвечать требованиям при условии строгого соблюдения технологии его возведения.
Подготовительные работы
Для успешного выполнения поставленной задачи необходимо составить примерный эскиз будущего навеса, подготовить инструмент, приобрести расходные материалы и фурнитуру. Требуемый инструментарий:
- строительный уровень и рулетка;
- болгарка или пила для резки металла;
- дрель с перфоратором и набором сверл и бит;
- клепальник;
- саморезы по металлу или заклепки.
От четкого составления чертежа зависит полная и объективная оценка количества расходного материала, а также необходимого объема крепежных приспособлений, поэтому к составлению названного документа стоит отнестись с особым вниманием. Кроме этого, не забывайте о технике безопасности при работе с металлическими изделиями.
Расчёты размеров и чертёж
Вариант чертежа навеса из профильной трубы
В первую очередь необходимо создать эскиз. Для примера возьмём навес, кровля которого будет сделана из поликарбоната. На эскизе необходимо отобразить внешний вид будущей конструкции и её примерные габариты. Затем необходимо сделать все замеры на месте, где будет устанавливаться сооружение и создать подробный чертёж. Навес можно соорудить как отдельностоящим, так и как пристроенным к дому.
Например, у вас имеется дом 9х6 метров, а перед ним свободное пространство 9х7 метров. В данном случае ширина навеса может быть равной ширине стены дома, т. е. 9 метров. Вылет можно сделать, например, в 6 метров. Таким образом, получается навес размером 9х6 метров.
Низкий рай оптимально сделать высотой 240 сантиметров, высокий — 350–360 сантиметров.
Простой математикой вычисляется угол наклона. В данном случае он равен 12–13 градусам.
Теперь, когда все замеры сделаны, можно создавать чертёж. Стропильные фермы необходимо изобразить на отдельном чертеже.
Варианты стропильных ферм
После того как все подготовительные бумажные работы сделаны, можно рассчитать необходимое количество строительных материалов. Всегда приобретайте их с запасом минимум в 5 процентов. Это необходимо на тот случай, если вам попадутся бракованные изделия или вы что-то испортите в процессе работы.
Коротко о главном
Вариантов, как построить навес из металлопрофиля, немало. Он может быть отдельностоящим или пристроенным к дому или гаражу, иметь односкатную, двухскатную или арочную форму.
Профильные трубы для каркаса должны иметь сечение и толщину стенки, соответствующие расчётной нагрузке. Самыми мощными делают опорные столбы, принимающие на себя весь вес конструкции.
Сечение стропильных ног подбирается в зависимости от ширины навеса. Предпочтение отдают не одиночным стропилам, а более жёстким фермам.
Обрешётка для крепления кровельного покрытия также делается из профтрубы малого сечения или деревянных брусков.
Собирать каркас можно как методом сварки, так и на болтах.
Оценок 0
Прочитать позже
Советы по возведению
Любое строительство включает в себя целый комплекс работ. Это закупка материала, выбор и подготовка места для монтажа, инженерный расчет навеса из профильной трубы и конечно сам процесс сборки.
Двускатная крыша.
Подготовительные мероприятия
В случае, когда у вас есть несколько вариантов размещения навеса, вначале следует определиться с местом. Такие сооружения лучше размещать на возвышенности или на относительно ровной поверхности, где легко обустроить дренаж. В низине будет собираться вода, отсюда дополнительные затраты на ливневую канализацию.
Обязательно должен быть сделан предварительный чертеж навеса из профильной трубы
Помимо расположения самих конструкций важно учесть сечение труб. Так в случае, когда длина строения не превышает 4 – 6 м, а ширина колеблется в районе 3 – 4 м, для стоек достаточно взять трубу сечением 60х60 мм
Для большей квадратуры используется сечение 80х80 мм.
Простейший чертеж навеса из профильной трубы.
Верхняя обвязка, на которой будут базироваться фермы для шестиметрового навеса, делается из профиля 40х25. Труба для арок и поперечных ферм подбирается в зависимости от количества осадков в данной местности. Для дворовых конструкций с небольшой квадратурой, как правило, достаточно изделий сечением 30х30 мм.
Большую роль здесь играет материал, из которого планируется оборудовать кровлю. Для изогнутых крыш арочного типа на данный момент целесообразно использовать легкий, полупрозрачный сотовый поликарбонат. Прямой одно или двускатный навес в зоне барбекю лучше делать из пожаробезопасного металлического кровельного профлиста или накрывать шифером. Естественно чем тяжелее материал, тем толще должны быть конструкции.
Роликовый трубогиб.
Монтаж навеса
Любая работа подобного плана начинается с разметки и монтажа опорных колон. Опорные металлические колоны для легких конструкций во дворе или на даче рекомендуется устанавливать с шагом около 2 м. Если пролеты делать больше, то нужно будет увеличивать сечение труб, естественно возрастет цена.
Разборное соединение.
Шурфы для установки удобно и быстро делаются при помощи садового бура диаметром 300 мм, достаточно глубины 60 см. Когда все ямы готовы дно в них нужно хорошо утрамбовать, иначе колона может дать усадку.
Перед установкой на дно засыпается и утрамбовывается гравийная или песчаная подошва толщиной 50 мм, после чего можно устанавливать и заливать колонну бетоном. Все колонны монтируются строго по уровню или с помощью отвеса. Такие работы лучше выполнять с помощником, так как в одиночку велика вероятность ошибки, а когда бетон схватится, исправить уже не получится.
Прямые фермы из профильной трубы.
Бетон заливается до уровня начала котлована под обустройство стяжки. Полы под навесом в зависимости от финансовых возможностей и предназначения сооружения выкладываются тротуарной плиткой или же делается бетонная стяжка.
В обоих случаях вам потребуется сделать небольшой котлован. Для этого грунт выбирается на глубину 100 – 150 мм, после чего поверхность выравнивается и утрамбовывается. Если укладывается тротуарная плитка, то рекомендуется застелить поверхность геотекстилем, дабы не пробивалась трава.
Для обустройства подошвы можно использовать песок или гравий. Отсыпка делается на уровень 50 мм и также утрамбовывается. Этот слой необходим для обеспечения нормального дренажа.
Далее укладывается арматурный каркас и заливается слой бетона толщиной 50 мм. Такая стяжка способна выдержать нагрузку до 3 т.
Крытая стоянка на 4 опорах.
Сверху на колонны делается обвязка по периметру навеса. На этой горизонтальной обвязке будут базироваться поперечные фермы для наклонной кровли. Для прямой одно или двускатной крыши фермы устанавливаются с шагом 800 мм. Шаг монтажа для изогнутой кровли варьируется в зависимости пот ширины листов поликарбоната, но, как правило, он составляет около 500 мм.
На видео в этой статье показаны некоторые тонкости монтажа.
Навес из профтрубы: расчет, чертежи, строительство и виды креплений
Особенного внимания при расчетах требуют габаритные навесы – для автомобиля, бассейна, зоны отдыха и т. д. Небольшие козырьки для односкатных навесов своими руками можно делать без учета СНиП.
Как рассчитать навес, чертежи
Расчет навеса из поликарбоната из профильной трубы начинается с создания эскиза. На нем отражается желаемый тип конструкции и отделки, а также примерные размеры. Точные параметры определяем только после похода на место будущего размещения сооружения – делаем замеры строительной площадки и стены дома, если каркас навеса из профильной трубы будет приставным. Эскиз может быть сделан как вручную, так и с помощью специальной программы.
Делаем навес из квадратной трубы своими руками: эскиз, сделанный в компьютерной программе
Исходные данные для расчетов: дом 9 х 6 м, свободная площадка (9 х 7 м) имеется перед свободной его стороной.
- Навес можно делать шириной во всю стену дома – 9 м, вылет пусть будет на метр короче площадки – 6 м. Получаем сооружение 6 х 9 м.
- Оптимальная высота низкого края – 2,4 м, высокий поднимаем до 3,5 или 3,6 м.
- По перепаду высоты ската вычисляем угол его наклона – получается 12 – 13 градусов.
- Смотрим ветровые и снеговые карты своего района и высчитываем по ним вероятные нагрузки.
- Выбираем на основании полученных цифр материалы, приступаем к составлению чертежа навеса из профильной трубы.
Отдельно надо сделать отдельные чертежи для стропильных ферм. Несколько их вариантов отображены на следующем рисунке.
Изготовление ферм из профильной трубы для навеса: схемы разных типов конструкций
Далее приступаем к расчетам количества нужных материалов. Обязательно учитываем процент брака и возможных потерь при монтаже. Обычно закладывается 5% от итогового количества.
Чертеж с размерами
Процесс изготовления навеса из профильной трубы
Сделать небольшой пристенный навес из труб совсем не сложно. Начинаем расчетов конструкции и подбора подходящих материалов. Этот процесс описан в предыдущем и следующем абзацах. Далее, согласно чертежу, размечаем рабочую площадку, а точнее расположение фундаментных ям на ней.
- Откапываем ямы на нужную глубину.
- На дно засыпаем слой щебня.
- В ямы вертикально устанавливаем закладные детали.
- Заливаем яму цементно-песчано-гравийным раствором.
На нижние концы стоек навариваем квадраты стали, по размеру точно совпадающие с площадками закладных деталей. Отверстия под болты также должны совпадать. После того как фундаментные столбы застынут, прикручиваем стойки к закладным.
Как зафиксировать навес из профтрубы своими руками: фото коллаж с примером использования закладной детали
Теперь переходим к сборке каркаса кровли. Профтрубу размечаем и режем на части нужной длины. Свариваем или скрепляем болтами сначала боковые фермы, затем фронтальные перемычки и в самом конце монтируем элементы раскосных решеток, если они нужны. В процессе сверяемся со строительным уровнем, также можно использовать магнитные уголки. Готовый каркас поднимаем на стойки и фиксируем метизами/привариваем.
Навес из профильной трубы, фото фиксации кровли на стойках
Виды крепления элементов между собой
Очень часто навесы собираются при помощи сквозных болтов или саморезов. Этот способ хорош тем, что в процессе вам не потребуется сварка – не все владеют приемами сварочных работ. Понадобятся только сами метиз и дрель со сверлом по металлу. Диаметр выбираемых болтов/саморезов напрямую зависит от сечения профтрубы – на этот счет вас сориентирует продавец в магазине стройматериалов.
Советы по выбору качественного профиля
Прежде чем возводить любую конструкцию, следует определиться с выбором материала. При покупке металлического профиля или труб следует внимательно осмотреть заготовки – нет ли трещин, раковин, наплывов, нестыковок по шву, большого количества помятых и погнутых заготовок. При покупке оцинкованных материалов – желательно убедиться в качестве покрытия – нет ли отслоений и наплывов.
При покупке необходимо потребовать копию сертификата и чек. Обязательно нужно убедиться в соответствии толщине стенки трубы заявленной в документах. Трубы в гараже на коленке не сделаешь, и подделок не бывает, но на плохое качество материала можно натолкнуться, поэтому покупать лучше в достаточно крупных магазинах.
Онлайн калькулятор односкатной крыши
Данный калькулятор упростит комплектацию материалов для стропильной системы и финишного кровельного покрытия, позволит просчитать угол наклона ската, количество обрешетки и размер стропил.
Перед проведением расчетов настоятельно рекомендуется:
- Изучить особенности стропильной системы под конкретный кровельный материал. В большей степени это относиться к обрешетке. Так, для битумной черепицы обрешетка должна быть сплошной (доску можно заменить на листы ОСП или фанеры). Для металлочерепицы обрешетка монтируется с учетом размера волны.
- Проверить надежность выбранного угла и шага стропил. В этом поможет программа «Стропила 1.0.1.».
Результаты расчетов:
Угол наклона крыши: 0 градусов.
Фермы в качестве элементов каркаса
Фермы выполняют функцию дополнительной связывающей детали при обустройстве навеса. Они придают каркасу большую устойчивость и прочность (прочитайте: «Как сделать каркас из профильной трубы для дома – теория и практика»). Для них следует специально нарисовать чертеж. Согласно нормам, проведение расчетов требуется для ферм из труб, у которых угол наклона составляет более 6 градусов. Но специалисты считают, что нужно отталкиваться от 8 градусов.
Дело в том, что зимой на поверхности крыши при незначительном угле наклона будет накапливаться опавший снег. Оптимальным принято значение, равное 15 – 20 градусов. Такой наклон ската кровли подходит для покрытий из профнастила, шифера, пластика, поликарбоната и других современных материалов.
Фермы могут иметь следующую форму:
- треугольную;
- арочную;
- прямоугольную;
- ломанную;
- трапециевидную.
Внутри ферм дополнительно монтируют стойки, прогоны, раскосы, подкосы. В чертеже должны быть указаны как размеры, так и перечень и количество материалов, которые потребуются.
Так как фермы состоят из пустотелых деталей, вес каркаса для обустройства навеса будет незначительным. По горизонтали их между собой скрепляют крестообразно при помощи элементов, сделанных из профильных металлических изделий, имеющих небольшое сечение (прочитайте: «Характеристики креплений для профильных труб, «Краб», хомуты, преимущества использования»).
Далее монтируют обрешетку из бруса высотой 50 миллиметров. Она нужна для фиксации покрытия кровли. Деревянный брус следует предварительно обработать антисептическим средством, либо покрасить краской, чтобы не допустить порчу древесины.
Особенности конструкции
Навес – это малая архитектурная форма, часть крытой площадки, имеющей функциональное или декоративное назначение. Основная функция этой конструкции – защита площадки от осадков и солнца.
Металлопрофиль выгодно отличается от других материалов устойчивостью к биологическому, химическому, механическому воздействию. Профтрубы с квадратным или прямоугольным сечением просты в проектировании и монтаже. Одинаково хорошо они подходят для монтажа небольшого козырька для крыльца и устройства просторной крытой площадки.
Навес состоит из:
- фундамента;
- опор или подвесов – вертикальных и наклонных несущих элементов каркаса;
- боковых соединительных элементов – откосов и ферм;
- стропильной системы, состоящей из стропильных ног, ферм, обрешётки;
- кровли.
В случае возведения навеса над небольшой площадкой, например, крыльцом или песочницей, можно обойтись без ферм – конструкция вполне выдержит снег и ветер, так как в ней не будет горизонтальных участков большой протяжённости.
Если же планируется оборудовать навес над местом парковки или бассейном, горизонтальные перекрытия и стропильные ноги будут иметь большую длину. Такие протяжённые элементы уязвимы перед нагрузкой. Чтобы её распределить и придать конструкции жёсткость, на этих участках используют не отдельные трубы, а фермы (усиленные детали конструкции, состоящие из двух труб и соединяющих их вертикальных и наклонных элементов – стоек и раскосов).
Фундамент для навеса чаще всего делают столбчатым, так как его оборудование не требует больших землеройных работ. Кровлю выполняют из поликарбоната, профлиста, ондулина и других листовых материалов.
Этапы работы
Сборка каркаса пройдёт по следующей схеме: проектирование, подготовка основания, если стойки будут залиты бетоном, «раскрой» конструкции, сварка, облицовка. Заранее владельцу навеса следует озаботиться получением разрешения на строительство – монолитные фундаменты, вкупе с металлическими конструкциями, считаются ответственными и без проекта, не могут быть присоединены к дому.
Как соорудить навес своими руками?
Чтобы сделать навес из профтрубы своими руками, первым делом подготавливают участок. Его следует очистить от мусора и крупных камней. Затем выполняют разметку территории согласно чертежу. Ямы для стоек бурят или выкапывают. Диаметр зависит от размеров конструкции, а глубина составляет до 1 м. Чем выше грунтовые воды, тем глубже должны быть закопаны столбы. Каждую стойку заливают бетоном. Установке опор предшествуют работы по фиксации каждой из них согласно уровню строго вертикально.
Для монтажа кровельных элементов на столбах размечают положение всех перекладин и пр. После этого переходят к изготовлению ферм и горизонтальных перемычек. Сначала нарезают все элементы, а затем сваривают между собой в нужной последовательности. Собирают все в соответствии с чертежом.
Когда вся конструкция собрана, переходят к отделочным работам. Выполняют зачистку стыков, все строение покрывают грунтовкой для защиты от коррозии, в последнюю очередь красят. После монтажа каркаса переходят к настилу кровельного материала. Следует учитывать, чтобы с каждой стороны он выступал не менее чем на 20 см. При необходимости места стыков обрабатывают герметиком.
Монтаж двускатной и шатровой крыши отличается только установкой конька. Для изготовления арочного навеса необходим трубогиб, а также умение сделать одинаково изогнутые элементы. В противном случае конструкция получится несимметричной.
Классификация
Крытые площадки принято разделять на несколько типов в зависимости от вида опорной и стропильной системы.
Тип опоры
Виды навесов из металлопрофиля по виду опор:

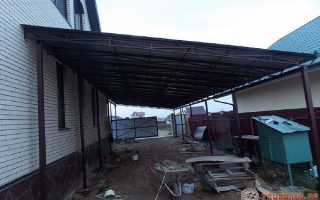

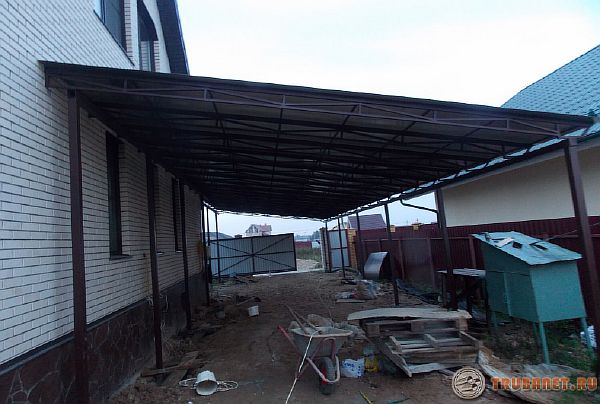

- Пристроенные. Пристраиваются несущим стенам здания. Конструкция подразумевает наличие дополнительных опор. Такие сооружения подходят для обустройства террас, входных групп, автостоянок.
Пристроенный тип навеса Источник yandex.net
- Консольные. Конструкции не имеют опор и закрепляются на стене здания. Дополнительную фиксацию обеспечивают специальные подвесы. Такие козырьки чаще всего обустраивают над балконами и входными группами.
Консольный навес Источник remont-book.com
- Отдельно стоящие. Опираются на опорные стойки. Используются для создания покрытий над автостоянками, различными площадками, зонами отдыха.
Тип крыши
Крыша является основой навесной конструкции, сложность сооружения которой зависит от её размера и формы. Навес из труб по типу стропил:
- Односкатным. Самая простая в исполнении конструкция, которая отлично сочетается со всеми кровельными материалами. При создании покрытия под площадки большой площади для формирования стропильной системы используют фермы.
Пример односкатной крыши навеса Источник zakupka.com
- Двускатным. Отличается более сложной конфигурацией. Двускатные навесы из металлопрофиля во дворе частного дома для площадок большого размера создаются с использованием ферм в виде равносторонних треугольников.
Двускатная крыша Источник prom.st
- Шатровым. С увеличением количества скатов крыши усложняется её расчёт. При создании конструкции необходима точная нарезка кровельного материала. Для защиты всех стыков крыши требуется использование специальных элементов.
Шатровая крыша Источник landshaftdesign.org
- Арочным. Формируется из изогнутых под определённым радиусом ферм или дугообразных стропильных ног. Для создания покрытия используются исключительно гибкие материалы. Кровля имеет форму арки или волны.
Арочная крыша Источник стройбат.бел
