Монтаж чугунных и алюминиевых радиаторов отопления своими руками

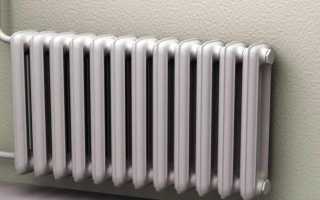

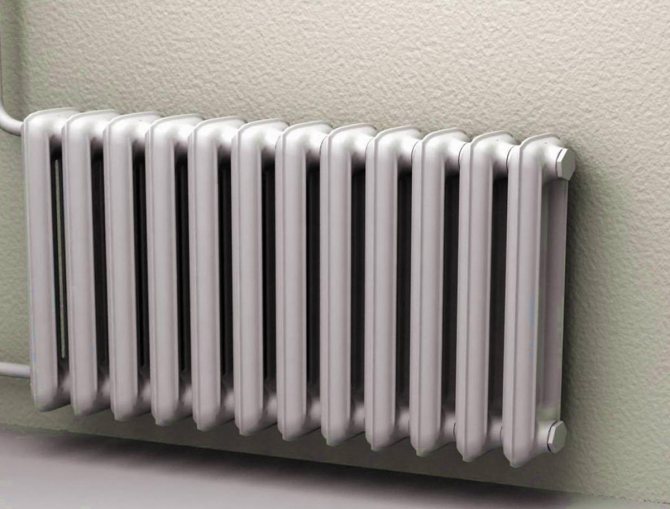

Чугунные секционные отопительные радиаторы Спросите у любого профессионального сантехника, что немаловажно для системы отопления дома. И вам ответят, что пристальное внимание нужно уделять подключению радиаторов отопления. Ведь нередко собранная отопительная система работает или плохо, или не настолько эффективно, чтобы считать ее высококачественной. Причин тому несколько, но одна из них — это ошибки при подключении отопительных приборов.

Подготовка

Установка батарей отопления – ответственный процесс. Несоблюдение основных принципов влечет за собой низкий уровень нагрева конструкции. Последствием может стать вынужденный ремонт в комнате или замена радиатора отопления во время зимы.

В первую очередь нужно определить, как устроена система отопления:

• однотрубная разводка предполагает последовательное подключение. Для замены радиаторов требуется полностью прекратить подачу горячей воды и слить её. Такой тип организации затрудняет замену чугунных батарей многоквартирного дома в холодное время года: все квартиры останутся без тепла на время монтажа.
• двухтрубная разводка – это параллельное подключение каждого радиатора к двум трубам: подающей и отводящей горячую воду. Это сложная для установки система имеет преимущество перед однотрубной: на стадии заложения системы можно установить терморегуляторы на радиаторы, чтобы контролировать температуру в каждой комнате.

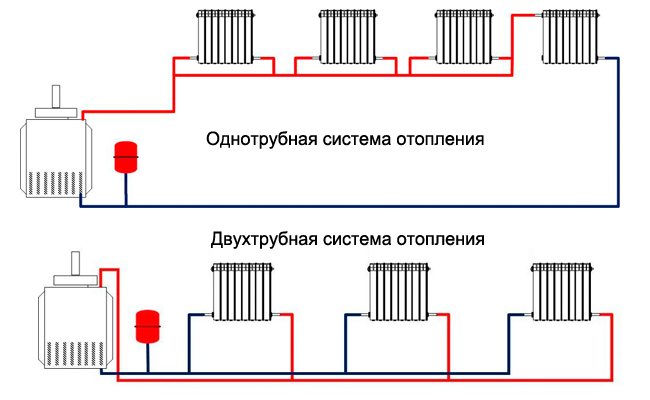

Однотрубная и двухтрубная разводка системы отопления.

Значение имеет и тип подсоединения батарей к системе отопления:

• Подключение с одной стороны встречается чаще всего. Приводящая труба подсоединяется к верхней части радиатора, а труба отведения – к нижней, что обеспечивает оптимальный уровень нагрева. Если подача горячей воды осуществляется снизу, приводящая труба подсоединяется к нижнему патрубку. В результате теплоотдача снижается в среднем на 6%. Одностороннее подсоединение позволяет установить перемычку между приводящей и отводящей трубой – байпас. Такой переход в сочетании с вентилями, перекрывающими подачу воды в радиатор, позволяет регулировать количество тепла в помещении и производить монтаж трубы без отключения основной системы отопления.

Типы подсоединения батарей к системе отопления

• Нижнее используется, если трубы подачи и отведения системы уходят в пол. Они расположены вертикально и занимают минимум места, не портят общий вид помещения.
• Диагональное подключение чаще используется с большими радиаторами, состоящими из 12 и более секций. Труба подачи присоединяется к верхней части батареи с одной стороны, а отвода – к нижней части с другой. Подобный тип монтажа, в отличие от одностороннего, позволяет прогреваться дальним секциям радиатора.

Важно! Устройство отопительной системы влияет на выбор деталей для монтажа.

Необходимо учесть, что вес чугунных батарей намного выше алюминиевых, которые легко можно монтировать одному. Для качественной установки чугунной конструкции нужно позвать на помощь несколько человек.

Достоинства и недостатки чугунных радиаторов

Мастера наделяют батареи немалым количеством преимуществ:

1. Долгий срок эксплуатации. Пользоваться батареями можно от 50 и более лет.
2. Стойкость к коррозии. Чугун практически никогда не ржавеет, а отметки коррозии, появляющиеся снаружи, легко снимаются шлифовкой.
3. Прочность, накопление больших объемов тепла. Толстостенные отопительные приборы не деформируется от случайных ударов, а благодаря толщине стенок, способны накапливать тепло и медленно его отдавать. Благодаря такому свойству в доме сохраняется тепло даже после отключения котла.
4. Сравнительно небольшая стоимость приборов, простой монтаж.
5. Сниженные требования к качеству теплоносителя.

На заметку! Чугунные батареи протекают крайне редко. Встречается протечка только при повышении давления в системе или при плохой герметичности стыков. Если батареи стоят давно, теплоноситель не менялся, то благодаря естественному засорению малая щель затягивается сама.

К недостаткам относятся:

• батареи служат долго, поэтому повышается угроза скопления ржавчины, осадка – приборы придется промывать;
• небольшая площадь теплоотдачи, из-за чего приходится увеличивать количество секций;
• большой вес батарей – чтобы установить чугунный радиатор отопления, нужны крепкие стены, слабые конструкции придется упрочнять;
• малая скорость передачи тепла, отчего помещение прогревается дольше, чем при использовании стальных или других агрегатов.

На заметку! Чтобы комната прогревалась быстрее, секций в батарее должно быть 7-10 штук.

Подручные инструменты

Чтобы осуществить монтаж чугунных батарей, понадобятся следующие инструменты:

• Строительный уровень.
• Шуруповёрт.
• Дрель для проделывания отверстий в стене.
• Рулетка.
• Герметик, лента для уплотнения.
• Карандаш.
• Длинный и короткий ключ для соединения секций батареи.

Инструменты для монтажа батареи отопления

Дополнительно лучше приобрести динамометрический ключ. Он поможет оптимально затянуть детали в местах соединения. Если сделать это слабо, они могут не выдержать давления отопительной системы. Это вызовет протечку. А если сильно закрутить, то может сорваться резьба. Это тоже приведет к аварийной ситуации.

Монтаж и подключение радиаторов отопления своими руками

Устройство или реконструкция системы отопления подразумевает монтаж или замену отопительных приборов. Хорошая новость состоит в том, что при желании, можно с этим справиться своими руками без привлечения специалистов. Как должна проходить установка радиаторов отопления, где и как их располагать, что надо для проведения работ — все это в статье.

Возможна установка радиаторов отопления своими руками

Необходимые детали

В наборе с радиатором есть некоторые детали для монтажа. Для установки батареи своими руками могут понадобиться:

• Сгоны, подходящие к трубам основной системы.
• В зависимости от схемы подключения нужны переходники, уголки, муфты.
• Вентили, которые служат для перекрытия воды из радиаторной фурнитуры.
• Регулирующие краны для уменьшения количества проходящей жидкости. Они позволяют регулировать температуру нагрева батареи, но не подходят для полного перекрытия, поэтому устанавливаются вместе с запорным вентилем.

Дополнительные детали для монтажа

• Кран для выведения воздуха, который может накапливаться в трубах и мешать нормальному теплообмену. Лучше не использовать кран Маевского для чугунных радиаторов центрального отопления. Он может не выдержать гидравлических ударов, которые бывают в этой системе. Высокая загрязненность циркулирующей воды быстро засоряет кран, потребуется его замена.
• Кронштейны для крепления батареи к стене. Их длина зависит от типа стены и её глубины. Если она декорирована панелями или гипсокартоном, который находится от стены на расстоянии, тогда нужно учесть длину и подобрать соответствующие крепления.

Кронштейны для крепления чугунных батареи к стене

• Байпас при установке радиаторов в однотрубную систему отопления.

Байпас

Несколько простых правил

В каких случаях можно говорить о правильном подключении батарей? Когда они эффективно работают. Проверить это очень просто. Приложите руку к их поверхности, и вы сразу же определите — греется радиатор или нет, и достаточно ли он нагревается. Это можно сделать после окончания монтажных работ, когда проводится опрессовка системы. Но в этом моменте есть один нюанс.

Профессионалы трогают не только верхнюю или боковую части радиаторных секций. Они проверяют все секции подряд, дотрагиваясь и до их нижней части. Ведь теплая вода по законам физики поднимается кверху, поэтому эта часть нагревается быстрее всего. Затем проверяют равномерность обогрева не только секций одного радиатора, но и всех радиаторов по отдельности. Это очень важно, потому что из системы может выпасть одна какая-нибудь ветвь.

Чтобы обеспечить равномерность распределения тепла по всем батареям, специалисты используют термостаты или краны. Их устанавливают непосредственно на отопительный прибор. Краны применяют чаще всего из-за их простой и надежной конструкции. Да и служат они дольше. Опытные сантехники стараются установить их таким образом, чтобы они выполняли двойную функцию:

Изменяли диаметр труб, тем самым регулируя поток теплоносителя, а значит, и температуру внутри радиаторов. Позволяли удалять воздушные пробки. Конечно, для этого обычно используют краны Маевского, поскольку они более эффективны. Однако обычные проточные краны служат в 3-4 раза дольше.

Именно воздушные пробки чаще всего являются причиной, по которой не работают батареи или целые ветви системы. Чтобы быстро от них избавиться, необходимо перекрыть работающие ветви, направив тем самым весь поток теплоносителя на неисправные магистрали. После чего следует по очереди открывать на каждом радиаторе краны, через которые и выдавливается воздух.

Внимание! В системах отопления с принудительной циркуляцией горячей воды убрать воздушные пробки легче.

Соединение секций

Предварительно нужно определить количество секций. Общепринятое правило: одна секция обогревает 2 кв. м. пола при высоте стены 2,7 м. Аналогично можно подсчитать при другой высоте помещения. Кроме того, свойства радиатора можно уточнить у продавца. Округления при расчете производятся в большую сторону. Стоит учитывать утепленность помещения.

Соединяются секции ниппелями в верхней и нижней части с помощью специальных ниппельных ключей. Эти инструменты имеют плоский конец с одной стороны, а с другой – отверстие, в которое можно вставлять лом или железный прут для облегчения работы.

Нипель чугунный

Ниппель – отрезок трубы с выемкой для уплотнительного резинового кольца и нанесенной с обеих сторон резьбой.

Стыковочные окна должны иметь разнонаправленную резьбу, чтобы при закручивании ниппель соединял секции. Процесс должен происходить одновременно с двух сторон, поэтому нужно два человека. На стороны секции с левой резьбой ключ нужно крутить вправо, а с правой резьбой – влево.

Для герметичности можно использовать сантехнический лен, но лучше приобрести специальные паронитовые прокладки. Они более долговечны и переносят высокие температуры. Дополнительно на резьбу ниппеля можно нанести герметик.

Паронитовые прокладки для чугунного радиатора

Если в системе отопления будет использоваться антифриз, нельзя наносить на льняную подмотку олифу. Она быстро разъедается антифризом. В результате герметичность нарушится и придется заново раскручивать и собирать секции. Лучше обработать резьбу стойким к химическому воздействию герметиком и поставить паронитовые прокладки.

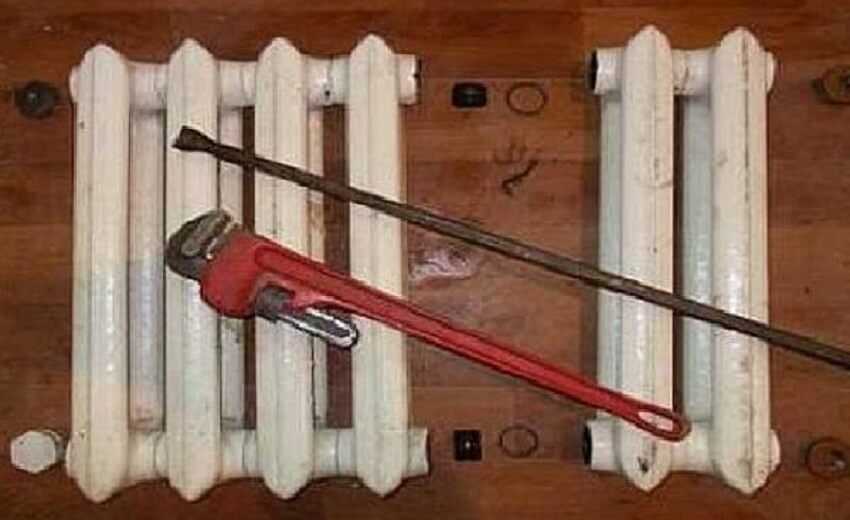

Соединение радиаторов из чугуна

Последовательность подключения

Самый ответственный момент в установке батарей – это их подключение к отопительному контуру и последующая проверка. Чтобы все работы были проведены качественно, нужно соблюдать последовательность монтажа чугунного радиатора.

• Предварительно отключается отопительный контур, прекращается подача теплоносителя в квартиру с последующим сливом его из труб при помощи циркуляционного насоса.
• Батарея вешается на кронштейны с проверкой ее горизонтального и вертикального положения строительным уровнем.
• Из устройства выкручиваются заглушки.
• В том случае, если боковая схема подключения чугунных радиаторов отопления «внедряется» в однотрубный контур, то предварительно нужно установить и подключить байпас с вентилем. Если система двухтрубная, то применяются сгоны с кранами.

Перед тем, как устанавливать чугунные батареи, рекомендуется проверить качество сборки секций и отрегулировать каждый ниппель. После этого, секции сводятся воедино, а конструкция подвергается опрессовке, для проверки качества соединений. Если течи нет, то можно приступать непосредственно к подключению батареи к контуру.

• На последнем этапе проводит установка крана Маевского на чугунные радиаторы.

После подключения всех отопительных элементов, производится пробная проверка качества работ. Она покажет, насколько надежно монтирована система. Для этого в нее под давлением запускается вода. Если нет ни течи, ни непонятных шумов и стуков, значит, все элементы контура подсоединены правильно.

Рынок отопительных приборов поражает своим разнообразием. Но знакомые всем радиаторы из чугуна до сих пор пользуются популярностью за счет своих многочисленных преимуществ. Они долговечны, устойчивы к коррозии, неприхотливы в эксплуатации и очень прочны. Но даже самый надежный прибор однажды может потребовать замены. Вопрос, как повесить радиатор отопления на кронштейны, можно решить самостоятельно. Главное – это обладать опытом, необходимыми материалами и учитывать некоторые нюансы монтажа.

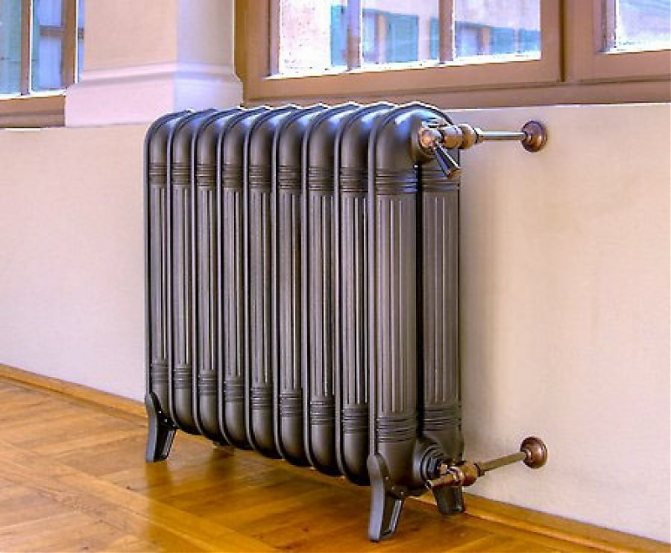

Современные чугунные радиаторы – образец стиля

Покраска. Рекомендации профессионалов

Краску лучше подбирать специальную термоустойчивую. Чаще применяют акриловую, которая обладает не таким резким запахом. Перед нанесением краски нужно подготовить поверхность:

• Удалить грязь, остатки краски с помощью смывки. Если краска держится ровно, можно наносить новый слой поверх нее.
• Обработать поверхность наждачной бумагой. Удобнее использовать специальную насадку на дрель или металлическую щетку.
• Обезжирить поверхность обычным ацетоном или растворителем.
• Нанести слой грунтовки, подходящей для используемой краски. Дождаться высыхания.
• Нанести краску. Для внутренней поверхности взять специальную изогнутую кисть. Начинать нужно сверх. Внутреннюю часть прокрасить в первую очередь.
• Для лучшего результата красить в два тонких слоя. Каждый из них должен просохнуть. Так краска продержится дольше.

Варианты обвязки радиаторов отопления

Установка радиаторов отопления подразумевает их подключение к трубопроводам. Есть три основных способа подключения:

В случае если радиаторы ставите и нижним подключением, выбора у вас нет. Каждый производитель жестко привязывает подачу и обратку и его рекомендации соблюдать надо неукоснительно, так как иначе тепла просто не получите. С боковым подключением вариантов больше (подробнее о них написано тут).

Обвязка при одностороннем подключении

Одностороннее подключение чаще всего применяется в квартирах. Может быть двухтрубным или однотрубным (наиболее частый вариант). В квартирах все еще используют металлические трубы, потому рассмотрим вариант обвязки радиатора стальными трубами на сгонах. Кроме труб подходящего диаметра нужны два шаровых крана, два тройника и два сгона — детали с наружной резьбой на обоих концах.

Боковое подключение с байпасом (однотрубная система)

Все это соединяется как показано на фото. При однотрубной системе байпас обязателен — он позволяет отключить радиатор не останавливая и не спуская систему. Кран на байпас ставить нельзя — им вы перекроете движение теплоносителя по стояку, чем вряд ли обрадуете соседей и, скорее всего, попадете под штраф.

Все резьбовые соединения уплотняются фум-лентой или льняной подмоткой, поверх которой наносится упаковочная паста. При вкручивании крана в коллектор радиатора много подмотки не требуется. Слишком больше ее количество может привести к появлению микротрещин и последующему разрушению. Это актуально практически для всех типов отопительных приборов, кроме чугунных. При установке всех остальных, пожалуйста, без фанатизма.

Вариант со сваркой

Если есть навыки/возможность использования сварки, можно байпас приварить. Именно так обычно выглядит обвязка радиаторов в квартирах.

При двухтрубной системе байпас не нужен. К верхнему входу подключается подача, к нижнему — обратка, краны, естественно, нужны.

Монтаж

Перед установкой нужно слить воду с системы отопления. При необходимости лучше использовать насос. Если работает центральное отопление, то замену радиатора своими руками нужно согласовать с коммунальными службами. Старые батареи и крепления нужно снять.

Расположение радиатора

Для правильной циркуляции теплого воздуха при установке радиатора нужно соблюдать условия:

1. Центр батареи должен совпадать с центром подоконника. Допускается отклонение в сторону не больше 2 см.
2. Ширина батареи составляет от половины до 2/3 от ширины окна.
3. Расстояние от радиатора до пола должно быть в пределах 6-12 см.
4. Верхний край радиатор должен располагаться в 5-10 см от подоконника.
5. Расстояние между стеной и батареей – от 2 до 5 см.
6. Существует мнение, что систему отопления нужно вешать с наклоном приблизительно в 1 см, чтобы воздух скапливался со стороны крана воздухоотведения. По нормам СНИПа радиатор должен висеть ровно. Это предотвратит скопление воздуха.
7. Если в помещении несколько радиаторов, они должны быть расположены на одном уровне.

Правильное расположение чугунной батареи

Важно! Установка радиатора вплотную к полу или стене нарушает теплообмен и увеличивает расходы на отопление.

Самостоятельная установка радиаторов

Монтаж батарей не сложный, предполагает минимум инструментов, простейших строительных навыков. Поскольку чугунные радиаторы тяжелые, устанавливать лучше вдвоем или втроем. Качество монтажа влияет на отопление.

Установка кронштейнов

Перед монтажом разметьте стену, определите места для кронштейнов. Если стена железобетонная, просверлите отверстия глубиной 12 см, вставьте дюбели или деревянные заглушки.

В подготовленные отверстия закрепите кронштейны, зафиксируйте цементным раствором, заглушками.

Перед тем, как вешать чугунный радиатор на кронштейны, проверьте надежность креплений.

Если стены не выдерживают тяжести, рационально использовать кронштейны напольного типа. Они не уступают настенным, защитят стены от серьезной нагрузки.

Монтаж кронштейнов

Как поставить батарею из чугуна?

Кроме радиаторов, отопительная система предполагает установку комплектующих, обеспечивающих простое обслуживание батарей, снижающих вероятность аварийных ситуаций. Поэтапное описание монтажных работ:

1. Установка в точке верхнего коллектора, на месте подсоединения подводящей трубы, ручного или автоматического воздухоотводчика.
2. Установка заглушек на свободные коллекторы. Если не совпадают по диаметру с трубами, используйте переходники, прилагающиеся к радиаторам.
3. Установка запорной, регулирующей арматуры. Шаровые краны, установленные на выходе и входе батареи, позволяют демонтировать радиатор без прекращения работы системы отопления.
4. Подключение оборудования к отопительной системе. Можно подключить по 4 схемам. Соединение определяется по выбранным фитингам и трубам.

Опрессовка

Опрессовка – завершающий этап монтажа. Потребуется оборудование, при отсутствии, работу реально выполнить своими силами. Заполните батареи водой медленно, чтобы предотвратить гидроудар, повреждение арматуры, системы отопления.
