Если вы решили заняться устройством теплого пола самостоятельно, то перед вами неминуемо встанет вопрос, как правильно подключить, чтобы он был работоспособен и обогревал пол и все помещение. Если представить весь этот процесс, то можно убедиться что залогом эффективности системы является правильное подключение коллектора теплого пола, отвечающего за регулировку температуры.
Коллектор на вид – это обычный кусочек трубы с несколькими отверстиями с одной стороны, служащими выходами. Пара таких простеньких конструкций фактически отвечает за управление водяным теплым полом. Давайте разберемся,для чего необходимы эти выходы и как выполнить подключение коллектора теплого пола.
Процесс установки
Для того чтобы осуществить монтаж, нужно сначала подготовить все комплектующие. К примеру, коллекторные системы VALTEC поставляются в разобранном состоянии. Для начала необходимо:
- Снять при помощи отвертки один из кронштейнов для крепления устройства.
- Установить отсечные клапаны.
- На них закрутить автоматические воздухоотводчики.
- Далее располагаются дренажные клапаны.
- После ставятся заглушки и возвращается на место крепежный кронштейн.
Инструкция по монтажу коллектора своими руками не представляет особой сложности:
- Для начала выбирают место таким образом, чтобы длина всех отопительных контуров была примерно одинаковой.
- Далее следует закрепить устройство на стене, чтобы коллекторный шкаф в сборе для теплого пола с насосом прокачки жидкости легко в нем умещался, а все регулировки осуществлялись быстро и удобно. Обычно это коробка размером не более 1х1 м и толщиной 12 см.
- После закрепления подключаются все патрубки и собирается шкаф.
Советы и рекомендации
Прежде чем купить коллектор произведите расчеты необходимой длины труб, их положение. Лучше будет поставить вместо одного на 12 расходомеров два по 6, что поможет выровнять давление и температуру на слишком удаленных участках. Схема установки коллектора должна предусматривать его расположение на уровне, превышающем теплый пол или обогревательный контур для того, чтобы выведение воздуха из труб происходило корректно в автоматическом режиме.
| Производитель | Стоимость в зависимости от количества расходомеров, рубли | ||||
| 2 | 3 | 4 | 5 | 6 | |
| Oventrop | 4 100 | 5 150 | 6 100 | 7 000 | 8 100 |
| Watts | 3 550 | 4 650 | 5 700 | 6 750 | 7 800 |
| Kermi | 3 500 | 4 400 | 5 500 | 6 450 | 7 500 |
| Rehau | 8 200 | 9 350 | 10 700 | 12 150 | 13 550 |
| Valtec | — | 6 600 | 7 950 | 9 300 | 10 700 |
| Производитель | Цена | |||||
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Oventrop | 9 250 | 10 200 | 11 300 | 12 250 | 13 400 | 14 400 |
| Watts | 9 000 | 9 950 | 11 000 | 12 050 | 13 100 | 14 250 |
| Kermi | 8 550 | 9 600 | 10 700 | 11 750 | 12 700 | 13 850 |
| Rehau | 15 250 | 16 900 | 18 350 | 19 800 | 21 450 | 22 550 |
| Valtec | 12 400 | 13 850 | 15 250 | 17 200 | 18 050 | 19 450 |
Исходя из приведенных в таблице данных, можно сделать вывод: стоимость коллектора Kermi для системы теплый пол сегодня является одной из самых доступных, несмотря на то, что это качественный продукт от немецкой фирмы, выполненный из нержавеющей стали.
Дорогую ценовую категорию представляют молодая российско-итальянская компания Valtec и германский «динозавр» Rehau. Первая, появившись в 2002 году, уже успела обогатить свой ассортимент латунными и стальными приборами и коллекторными шкафами. Вторая, обладая таким же ассортиментом, имеет за плечами более 60 лет опыта. Именно поэтому коллекторы Rehau для системы теплого пола с расходомерами занимает в таблице высшую ценовую категорию, ведь, доверившись профессионалам, шансы на неудачу – минимальны.
Виды и принцип работы
Коллекторные устройства различаются по материалу из которого они изготовлены — латунь, пластик или нержавеющая сталь. А также по виду клапана:
- С двухходовым — особенность конструкции состоит в непрерывном подогреве теплоносителя. Подача нагретой воды осуществляется постоянно, а запорная арматура регулирует её объём. В итоге, поверхность прогревается равномерно, при этом не возможен перегрев системы. Но такая модель не подходит для комнат, площадь которых больше 200 м2.
- С трёхходовым — универсальное оборудование, рекомендовано для помещений большого размера. По технологии допускается установка с сервоприводом и различной автоматикой. Клапан способен создавать оптимальное рабочее давление, производить регулировку температурного уровня и количества подаваемого теплоносителя.
Виды
Кроме того, коллекторы бывают 4 видов:
- Простой — трубка с запорной арматурой, имеющая внутреннею и наружную резьбу. Модель дешёвая, но отсутствует функция для настройки системы. Для установки такого коллектора на тёплых полах, требуются дополнительные элементы.
- Оснащённый выходами с вентиля для регулировки, и клапанами для подсоединения контуров — китайское устройство. Не редко конструкция протекает, но ремонт не сложен, достаточно поменять прокладку. Расстояние между подающей и обратной трубой не совпадает с евростандартами, поэтому требуются различные приспособления.
- С регулирующими кранами и евроконусами — дорогая модель. В ней нет шаровых кранов, но есть фитинги и настроечные вентиля, на них можно установить сервопривод, который будет осуществлять регулировку температуры в магистрали.
- С расходомерами — они расположены на подающей трубе коллектора, а на обратной размещены гнёзда для сервоприводов. Такой прибор предназначен для тёплых полов имеющих различную длину контуров, наличие расходомеров позволяет регулировать объём теплоносителя в каждом контуре.
Любая модель оборудована отводами для спуска воды и воздуха.
Принцип работы
Общий принцип функционирования узла, вне зависимости от вида клапана (двух или трёхходовой), заключается в распределении потока воды по петлям греющего пола, которая циркулирует под воздействием насоса. Количество теплоносителя поступающее в каждую ветку регулируется механически или автоматически — сервоприводом.
Процесс работы выглядит так:
- Теплоноситель нагретый до 60 — 80 градусов подаётся от источника в гребёнку через термостатический клапан;
- От распределителя поступает поток охлаждённой воды из обратки;
- Запорная арматура имеет головку, которая регулирует температуру жидкости;
- Смешанные два потока подаются в смесительный насос, затем происходит распределение воды по трубопроводам.
Когда градус нагрева теплоносителя в магистрали снижается до требуемого уровня, происходит подмешивание нагретой воды от источника, за это отвечают двух или трёхходовой клапан.
Как сделать гребенку из полипропилена
Распределитель, сваренный из полипропиленовых фитингов – это самый дешевый коллектор для теплого водяного пола, который только можно придумать. Недостатков у него несколько:
- конструкция отличается большими размерами и не в каждый ящик поместится, поэтому ее придется монтировать на стене в котельной;
- довольно проблематично установить расходомеры, поэтому их просто не будет;
- нужно хорошо уметь паять полипропилен, чтобы не ошибиться ни на одном из многочисленных стыков.
Вывод. Изготавливать ППР гребенку имеет смысл, когда планируется ее установка в котельной, а количество отводов рассчитано на 3—5 контуров, иначе конструкция выйдет слишком громоздкой. О размерах можно судить по фото, где показан коллектор всего на 2 подключения, третий отвод – для присоединения магистрали от котла.
Для работы вам понадобится не больше 2 м ППР трубы диаметром 32 мм и такие же тройники по числу отводов. Вдобавок нужны переходные резьбовые муфты полипропилен – металл, шаровые краны и прямые радиаторные вентили, применяемые для балансировки. Изготовление коллектора для греющих контуров теплых полов выполняйте согласно инструкции:
- Тщательно отмерив глубину захода трубы в тройник и поставив снаружи метку, спаяйте эти 2 детали между собой.
- Отложите от края фитинга по трубе такое же расстояние и отрежьте ее и зачистите торец. Припаяйте к нижнему отводу тройника переходную муфту.
- Повторите операции, изложенные в п. 1 и 2. Полученный второй блок сварите с первым, затем переходите к третьему и так далее.
- Припаяйте с одного торца ППР колено или тройник для монтажа воздухоотводчика, а с другого – муфту под шаровой кран.
Примеры коллеккторов из ППР — на 3 и 9 отводов
Совет. Приваривайте фитинги вплотную друг к другу, иначе конструкция вырастет до невообразимых размеров и будет выглядеть неказисто.
Когда основная работа по сварке сделана, остается прикрутить краны и радиаторные вентили к муфтам, да поставить на место автоматический воздухосбрасыватель. Подробности сборки узла наглядно продемонстрированы в видеосюжете:
Строение смесительного узла
Смесительная группа для теплого пола может строиться на основе двухходового и трехходового клапана. Если система отопления смешанная — с радиаторами и теплыми полами, то в узле присутствует еще и циркуляционный насос. Даже если в котле имеется свой циркуляционник, все петли теплого пола «продавить» он не сможет. Потому и ставят второй. А тот, который на котле, работает на радиаторы. В таком случае эту группу иногда называют насосно-смесительным узлом.
Схема на трехходовом клапане
Трехходовой клапан — это устройство, которое смешивает два потока воды. В данном случае — это разогретая вода подачи и более холодная вода с обратного трубопровода.
Принцип работы трехходового клапана
Внутри этого клапана установлен подвижный регулирующий сектор, который регулирует интенсивность потока более холодной воды. Управляться этот сектор может от термореле, ручного или электронного термостата.
Схема смесительного узла на трехходовом клапане проста: к выходам клапана подключается подача горячей воды и обратка, а также выход, который идет к подающей гребенке коллектора для теплого пола. После трехходового клапана устанавливается насос, который «давит» воду в сторону подающей гребенки (направление важно!). Чуть дальше насоса установлен температурный зонд от термоголовки, установленной на трехходовом клапане.
Схема в сборе
- Прогретая вода идет от котла и первый раз проходит сквозь клапан в неизменном состоянии.
- Информация от датчика о превышении температуры переходит в клапан, который открывает подмешивание охлажденной воды.
- Система функционирует на этом этапе до тех пор, пока температура жидкости не приблизится к оптимальному значению.
- Поступление холодной воды заканчивается с помощью клапана.
- Работа системы продолжается, пока вода не нагреется до предельной температуры, после этого снова активируется подмес.
Единственный минус трехходового клапана в том, что нагретая вода может подаваться без подмешивания напрямую в случае сбоев. Если под теплым водяным полом установлены полимерные трубы, они могут прийти в негодность из-за воздействия кипятка.
Более надежной считается разработка на двухходовом клапане, во время работы которой вода никогда не поступает внутрь контура непосредственно из котла. Этот эффект достигается за счет балансировочного клапана, установленного между каждым обратным и подающим трубопроводами. Он отвечает за количество охлажденной воды и может менять значение в зависимости от необходимой температуры при помощи шестигранного ключа. В распределительный узел стоит устанавливать управляемый клапан двухходового типа с датчиком температуры. Интенсивность подачи прогретой воды будет меняться, если датчик установят после насоса, способного направлять носитель тепла внутрь гребенки.
Распределитель с двухходовым клапанным механизмом способен обогревать не более 150-200 кв. м теплого покрытия. Несмотря на надежность, он отличается низкой производительностью.
Самостоятельная сборка устройства
Схема монтирования чаще всего уже присутствует в комплекте любого коллекторного прибора. Собрать коллектор для теплого пола можно самостоятельно, если следовать пошаговой инструкции. Прибор монтируют по горизонтали на стену либо в заранее подготовленную нишу, оставив свободный доступ к основной стрелке отопительных труб. Далее понадобится подсоединить коллектор к котлу так, чтобы подача носителя тепла осуществлялась с низу, а обратка шла по верхней части. После монтируют пропускной клапан с ограничителем температуры, за ним ставят распределительную гребенку.
Трубы, проходящие внутрь пола, закрепляют сверху, идущие из отопительной системы – снизу. После проведения монтажа прибор необходимо настроить по правилам, проверить, насколько герметичны все соединения, подключив коллекторную группу к главному насосу. При помощи насоса давление внутри системы нагнетается, после чего контур воды нужно оставить в таком виде на сутки. Если все показатели сохранились, установка была проведена по правилам, узел можно эксплуатировать.
Преимущества использования коллекторов в составе напольного отопления
Устройства, которые устанавливаются в сборе со всеми дополнительными элементами, позволяют получить следующие преимущества:
Как собрать коллектор для теплого пола
-
Читайте также:
- экономия энергии по сравнению с традиционными отопительными системами (в среднем на 30-50%);
- высокая безопасность из-за отсутствия элементов открытого типа, которые могут стать источником возникновения пожароопасной ситуации;
- длительность эксплуатации коллекторной группы составляет несколько десятков лет. Периодической замене подлежат только трубопроводы;
- обеспечиваются оптимальные параметры микроклимата в отапливаемом помещении.
Обязательно ли нужен коллектор
Главным минусом прибора считают его высокую стоимость, но нужно учесть, что без него теплые покрытия водяного типа не смогут нормально функционировать. Это возможно только в том случае, когда покрытие состоит из одного отопительного контура. В современных теплых полах длина труб для укладки не может превышать 70 метров. Поскольку этого количества будет достаточно лишь для 7 квадратных метров площади, для комнаты средних размеров понадобится не меньше трех контуров.
Чаще всего теплые покрытия водяного типа устанавливают во всех комнатах квартиры либо дома. В этом случае понадобится обязательный монтаж коллектора для равномерного распределения подачи теплового носителя. Если речь идет об одном маленьком помещении, коллектор можно не приобретать. Нужно помнить, что без этого прибора теплоноситель будет подаваться с температурой как в общей отопительной системе. Также без него невозможно убирать воздушные пробки и контролировать давление.
Предназначение
Коллекторный узел – это важный элемент водяного теплого пола, который предназначен для распределения теплоносителя в отопительной системе. Благодаря особой конструкции внутри данного агрегата происходит смешивание горячей и холодной жидкости. Такая особенность позволяет произвести регулировку температуры теплого пола и контролировать его работу.
Конструкция коллекторного узла Valtec для теплого пола
Коллекторный узел работает благодаря циркуляции теплоносителя. Нагретая жидкость поступает внутрь теплого пола, где остывает и возвращается обратно для подогрева.
В процессе работы устройства происходит смешивание циркулирующих веществ с разной температурой для достижения оптимальных характеристик. Данный процесс контролируется при помощи нескольких дополнительных элементов – разнообразных датчиков, клапанов и других.
Коллекторная группа с насосом является самой эффективной. Циркуляция теплоносителя по водяному контуру происходит принудительным способом.

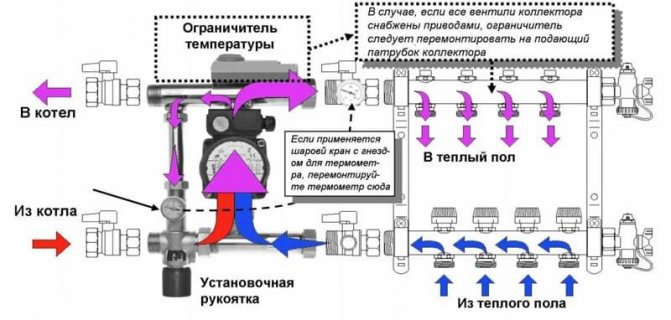

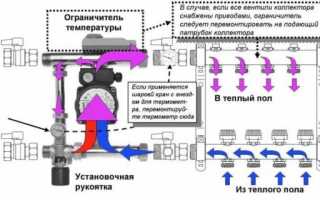

Схема подключения коллекторного узла к теплому полу
Это позволяет получить продуктивное отопление напольного типа, которое устанавливается в помещениях со значительной площадью. Для устройства теплого пола с естественной циркуляцией необходимо позаботиться о наличии оптимального уклона, что бывает достаточно сложно.
-
Читайте также:
Управляющие элементы
Настройка коллектора теплого пола невозможна без специальных приборов. С их помощью устанавливается оптимальный режим нагрева системы, регулируются потоки воды в трубопроводах. Каждый из них выполняет определенную функцию.
- Датчик температуры воды
Устанавливаются на входных и выходных патрубках устройства. Эти приборы не влияют на работу системы, но указывают текущий показатель нагрева. Разница значений может быть полезна при подсчете эффективности работы. Также они служат индикатором нарушения режима нагрева.
- Центральный терморегулятор с сервомеханизмом и датчиком.
Он монтируется на приемный патрубок входного коллектора и подключается к обратной трубе с охлажденным теплоносителем. Датчик температуры помещается в корпусе гребенки. На корпусе терморегулятора есть поворотная ручка, с помощью которой устанавливается требуемый уровень температуры. От датчика в устройство поступают показания о степени нагрева воды. В зависимости от этого регулируются потоки холодного и горячего теплоносителя.
- Сервоприводы на патрубках входной гребенки
По принципу работы они полностью аналогичны терморегулятору, но с небольшими дополнениями. С их помощью регулируется объем потока воды для каждого контура водяного пола. В зависимости от модели это можно делать в ручном или автоматическом режимах. Для последнего применяются сервоприводы со встроенными датчиками температуры, которые могут подключаться к общему выносному терморегулятору.
- Расходометры
Необязательные для монтажа устройства, которые, впрочем, могут стать эффективными элементами для ручного управления работой водяного теплого пола. Они устанавливаются на патрубки обратного коллектора и представляют собой запорные механизмы со стеклянной колбой.
При повороте головки на корпусе шток в устройстве меняет свое положение. Это влияет на объем жидкости, проходящей через него. Для наглядности на поверхности расходометра нанесена шкала измерений, обозначающая скорость прохождения воды л/мин.
Как все работает?
При этом аналогичной настройке по потерям давления должны подвергаться все потребители в первичной системе, чтобы распределение тепловой энергии происходило в соответствие с их запросами, а не по пути наименьшего гидравлического сопротивления. Важность и степень подобной балансировки наглядно показаны на рисунке 6.
Рисунок 6
Одновременно с всасыванием обновляемого горячего теплоносителя Т1 через клапан-термостат 1 (рис. 3 и 5), происходит также втягивание насосом 3 остывшего потока Т21 через балансировочный клапан 2 (вторичного контура). Проходя через насос потоки теплоносителя смешиваются, в результате, на подачу Т11 в коллектор теплого пола уже поступает жидкость заданной настройками НСУ температуры.
Пример циклической работы оборудования НСУ
Совместная работа насоса, балансировочного клапана вторичного контура и термостата происходит следующим образом. Например, в системе ТП предусмотрен термический градиент между подачей и обраткой ТП Δt=10С, а расчетная температура в подающем коллекторе 50С. Допустим, система работает в установившемся режиме, когда результирующий поток теплоносителя от подмеса из первичного контура Т1 и обратного коллектора теплого пола Т21 имеет температуру равную расчетной. При правильно установленных настройках балансира 2 и определенной степени приоткрытия термостата 1, это возможно, только в случае, если из обратки Т21 поступает вода с температурой 40С.
Если же начинает поступать теплоноситель, остывший до 39С или ниже, то соответственно происходит охлаждение и результирующего потока после насоса. Этот дисбаланс улавливается выносным датчиком 1 а, который дает команду на еще большее приоткрытие клапана-термостата 1. В результате увеличивается приток горячей воды из первичного контура отопления Т1 и температура в подающем коллекторе Т11 возвращается к своим расчетным 50С.
Постепенно из обратки Т21 начинает поступать перегретая выше 40С, что влечет за собой обратные процессы – клапан термостата 1 прикрывается и объем подмеса из Т1 снижается. Таким образом, термические циклы в системе ТП постоянно изменяются в режиме поддержания градиент Δt=10С, с подачей t=50С.
Рисунок 7
Правила подключения
В большинстве случаев приобретается готовый коллектор, в котором все элементы подобраны по техническим характеристикам. Если же есть опыт в сборке подобных конструкций, можно самостоятельно скомпоновать устройство. Как правильно подключить теплый пол, учесть параметры общей системы отопления и технические свойства гребенок? Для этого необходимо руководствоваться определенными правилами установки.
ВниманиеСначала составляется общая схема подключения , где указываются размеры труб, места их прокладки и соединения с отоплением. Обязательно рассчитывается проходная способность каждой из гребенок, подбирается их диаметр и материал изготовления. Чаще всего применяют изделия из нержавеющей стали или меди.
Месторасположение устройства выбирается исходя из следующих правил:
- Магистрали должны иметь приблизительно равную длину.
- Участок стены, где будет установлен шкаф коллекторный для теплого пола, должен иметь свободный доступ. Мебель или другие части интерьера не препятствуют полноценному осмотру прибора, проведению профилактических или ремонтных работ.
- Точка подключения прибора должна быть выше остальных элементов системы.
Обязательно устанавливается система защиты. Она состоит из воздушного клапана и байпаса. При резком повышении температуры воды происходит ее расширение. Воздушный клапан стравливает излишки воздуха, нормализируя давление в трубах. Байпас необходим для оперативного перекрытия воды при возникновении аварийных ситуаций.
По окончании установки коллектора к нему подключаются трубопроводы теплого пола. Обязательно проверяется качество стыков, их герметичность и надежность. Запуск системы выполняется до установки основного покрытия. Изменяя с помощью устройства управления температурные режимы, проверяется качество нагрева каждой магистрали, выполняется осмотр труб на наличие протечек. После этого можно приступать к установке напольного покрытия.
Техническая составляющая системы дополнительного обогрева
Функционирование системы осуществляется с помощью ряда оборудования:
- коллекторная установка;
- специальный клапан;
- насос для циркуляции теплоносителя.
Расходометр используется для контроля над процессом распределения теплоносителя. Этот элемент системы является основным в функционировании насосной системы. Коллектор выполняет функцию подачи горячего теплоносителя с последующим забором и направлением в центральный узел. В специальном узле конструкции осуществляется смешивание отработанной и горячей воды. Такая особенность позволяет добиться высокой производительности и рациональности эксплуатации.
Настройка
Как правило, к схеме бывает приложена специальная таблица балансировки, на основе которой можно гребень соответственно двум параметрам: длина контура и отопительная нагрузка.
В таблице связаны номер контура и число оборотов от положения вентиля балансировки – «закрыт». Настраивают гребень так:
- удаляют с вентиля колпачок, служащий для его защиты;
- закрывают вентиль до отказа – для этого используют шестигранный ключ;
- определяют для данного контура количество оборотов;
- отворачивают вентиль на это число;
- аналогично настраивают остальные контуры.
Правильная настройка и подключение коллектора необходимы для продолжительной эксплуатации и эффективной работы системы.
Эксплуатация
Схема коллектора теплого пола относительно проста. Но при его эксплуатации необходимо периодически проверять работоспособность отдельных элементов и всей системы в целом. Для этого рекомендуется составить график проверки оборудования и проведения профилактических работ такого характера:
- Контроль работоспособности элементов устройства.
- Проверка параметров теплоносителя в каждой из магистралей – скорость, температура. Для этого необходимо периодически снимать показания приборов управления.
- Контроль целостности подключения трубопроводов к гребенкам, отсутствие протечек и разгерметизации.
- Соблюдение температурного режима работы системы с помощью снятия данных с термометров.
Проводя эти несложные процедуры можно поддерживать бесперебойную работу всей системы и отдельных ее частей. Но главным условием является профессиональное подключение коллектора теплого пола. От правильности этого этапа монтажа зависит работоспособность устройства и его эксплуатационные качества.
Как сберечь средства на закупке
Коллектор фабричного выпуска – наиболее дорогая часть системы. Итак, какие же варианты существуют для тех, кто желает отапливать дом напольной системой, но не имеет средств, чтобы закупить и смонтировать фирменный агрегат?
Сберечь финансы на установке смесителя
В этом решении экономия достигается благодаря отказу от покупки клапанного узла (2- или 3-ходового) и насосного блока. Реализовать такую схему возможно двумя путями.
При первом варианте греющие контуры напрямую запитываются от газового котла. Вариант основан на способности современных бойлеров поддерживать невысокие температуры (порядка 40-50°C), которые вполне годятся для теплых полов. Вариант имеет сразу несколько недостатков:
- При таком режиме работы происходит падение КПД работы котла на 10% в среднем.
- Котел быстрее забивается сажей из-за минимального горения топлива.
- Когда весной и осенью на улице происходят оттепели, при нормальном монтаже температуру с помощью смесителя понижают до +35°C, добиваясь комфортных условий в комнатах. Котел такую температуру не может поддерживать никак, 50°C – это предел понижения. А значит, в комнатах будет очень жарко и некомфортно.
Заполнение водой и проверка герметичности давлением
После подключения приходит время заполнить систему водой.
Делать это нужно не через котел отопления, а непосредственно через краны для спуска и наполнения. Они расположены на задней заглушке распредколлектора.
Ошибка №4 — если будете закачивать воду через котел, есть риск выхода из строя циркуляционного насоса.
При этом обязательно перекрывайте шаровые краны с подачей от котла.
Далее воспользовавшись специальным ключом, закрываете все контура, кроме одного. Именно с него и будете начинать заполнение системы водой.
Также закрываете все краны на ротаметрах, кроме одного.
Теперь можно подключить шланг с водой к сливному крану на подающей гребенке.
Балансировка контуров и заливка стяжки
Далее происходит гидравлическая балансировка отдельных контуров теплого пола. Для этого необходимо с помощью специального регулировочного ключа выставить заданное проектировщиком значение на вентилях тонкой регулировки.
Если таких вентилей у вас нет, то выставляете расчетный расход теплоносителя для каждого отопительного контура. Делается это расходомерами.
Ими задают проток, дабы выровнять все контура между собой. Ведь длина каждого может быть любой, а теплоноситель у вас должен равномерно пройти по всем контурам, а не только по самому короткому.
После опрессовки и проверки на герметичность, трубы заливаются стяжкой. При этом система должна быть обязательно заполнена холодной водой и находиться под давлением.
Ошибка №6 — залить стяжку с пустыми трубами.
Когда стяжка наберет прочность, проводятся тепловые испытания. Это занимает промежуток времени равный 7 дням.
При этом в течение первых трех дней, система отопления промывается водой с температурой 20 градусов. В последующие 4 дня устанавливается максимальная рабочая температура и проверяется прогрев всех контуров.
Тепловой испытание также оформляется протоколом.
Подготовка основания
Первичная задача при подготовке основы для пола – устранение старой стяжки, независимо от ее типа. Когда старая стяжка убрана, нужно заняться выравниванием уровня основания. Основание под теплый пол должно быть строго горизонтальным – допускаются высотные перепады не более 1 см на всей площади основы.
Горизонтальная поверхность покрывается гидроизоляционным материалом, причем укладывать его нужно герметично и с небольшим допуском по всем краям. По периметру стен на уровне пола крепится специальная лента, которая необходима для компенсации температурного расширения пола при работе отопления. Если система теплого пола будет включать в себя несколько отдельных контуров, то между ними обязательно должна быть такая же лента.
Автоматическое регулирование температуры теплых полов
Если теплые полы разветвленные и обогревают большое кол-во помещений, то их целесообразно оснастить автоматическим регулированием.
Это избавит вас от постоянного подкручивания регулировочных вентилей на коллекторе.
Монтаж системы автоматического регулирования начинается с установки в распределительном шкафу на din-рейке клеммной колодки.
Она монтируется непосредственно над распределительным коллектором.
Сначала к этой колодке подводите сетевое напряжение.
Затем на обратную гребенку распределительного коллектора устанавливаются сервоприводы.
Они присоединяются двухжильными кабелями, к соответствующим клеммам.
Следует обращать внимание, чтобы все сервоприводы отопительных контуров одного помещения, подключались на колодке к клеммам одного терморегулятора.
В отапливаемых помещениях монтируются сами терморегуляторы.
Они устанавливаются на высоте от пола в 130см.
При этом соблюдайте правила и не размещайте их там, где возможно влияние посторонних факторов на реальную температуру в комнате.
Ошибка №7 — не правильно выбранное расположение терморегуляторов.
- за занавесками
- под прямыми лучами солнца
- в местах с высокой влажность
- вблизи посторонних источников света или тепла
на сквознякена наружной стене
Клеммная колодка Rehau позволяет безопасно и надежно произвести коммутацию системы автоматического регулирования в распредшкафу. А клеммы с пружинными зажимами облегчают монтаж проводов.
К колодке можно подключать до 12 сервоприводов и 6 терморегуляторов напряжением 220В и 24В.
В этой автоматике интегрировано переключение режимов отопления и охлаждения.
Сам терморегулятор необходим для контроля и поддержания заданной температуры в помещении. Управление происходит с помощью кнопок.
Терморегулятором можно выставить желаемую температуру в комнате с точностью до 0,5 градуса, а также:
- управлять несколькими сервоприводами
- отображать текущую температуру
- устанавливать режим с постепенным понижением температуры Такие девайсы снабжаются защитой от замерзания и выбором различных режимов работы. После всех подключений и настроек закрываете коллекторный шкаф.
На этом подключение коллектора теплых полов и системы автоматического регулирования можно считать завершенными.
Особенности монтажа труб
При монтаже труб теплого пола нужно соблюдать ряд правил:
- Трубы теплого пола нужно в первую очередь укладывать вдоль наружной стены. Это правило связано с тем, что через внешние стены здание теряет наибольшее количество тепла.
- Трубы, проходящие в помещение через внешнюю стену, нужно утеплять дополнительно, чтобы свести к минимуму возможные теплопотери.
- Чтобы теплый пол прогревался равномерно, стоит уложить трубы змейкой. Под равномерным прогревом в данном случае предполагается, что часть системы, расположенная возле внешней стены, будет заполнена более горячим теплоносителем.
- Для помещений, в которых нет ни одной внешней стены, вполне подойдет спиральная укладка труб. Направление укладки – от стен к центру помещения. В процессе укладки сначала разворачивается прямая труба с двойным шагом, а в оставшемся зазоре потом прокладывается труба обратки.
Советы от профессионалов
При установке данного устройства нужно обращать внимание на следующие рекомендации:
Габариты встраиваемого в стену шкафа для коллекторного узла
- толщина коллекторного ящика должна соответствовать габаритами узла;
- нужно не забыть оставить свободное пространство для загиба труб от каждого установленного контура. Его необходимо предусмотреть непосредственно под блоком;
- ящик для прибора размещают в точке, которая находится на одинаковом расстоянии от всех контуров.
Если использовать готовую коллекторную группу, можно значительно упростить монтаж данного устройства. Его очень легко установить самостоятельно без помощи специалистов.
