Как сделать кирпичную печь в баню с баком для воды своими руками

Долговечной и красивой декоративной альтернативой металлической печи станет кирпичная печь для бани. Хоть ее возведение требует немало сил, времени, денежных затрат, но прослужит она десятилетия, не теряя привлекательности и рабочих свойств.

Кладка может быть выполнена с нуля на заказ с выбором индивидуального дизайна, размеров. Гораздо дешевле обойдется самостоятельное строительство. Важно просто придерживаться пошаговых инструкций опытных печников.

Пользователи часто ищут:

• Интерьер бани из бревна
• Камни для банной печи

Конструкция банных каменок

Печное оборудование устанавливают в парилке. Его основная функция – отопление помещения, выработка пара. Постоянный диапазон температур в парной – от 40 до 100 градусов.

В каменке есть топливник для дров, закрытая камера, куда сверху свода топливника кладут каменные булыжники, чугунные чушки. Средняя толщина слоя – до 22 см. Чугунные чушки быстрее камней набирают температуру, что ускоряет нагрев каменки. В своде специально оставляют щели. Через эти зазоры потом сквозь булыжники проходят дымовые газы и по дымооборотам выходят в трубу наружу.

Чтобы получить пар, раскаленные камни через специальное отверстие поливают водой. В этот же проем выходит пар.

Для парных в маленьких банях под аркой сверху топливника крепят змеевик, где будет нагреваться вода. В больших русских банях, где вода подается централизовано из котельных, змеевик не монтируют.

Чтобы повысить прочность каменки, можно поместить ее в каркас из металла.

Виды

Выделяют 4 основных вариации банных печей:

• «по-белому»;
• «по-черному»;
• «по-серому»;
• с плитой.

Печки, которые топятся «по-черному», не имеют дымохода, и уже многие десятилетия используются в деревнях по всей стране. Весь чад и дым уходят через само парильное помещение – естественным путем сквозь щели и зазоры крыши. Безусловно, так в них возникает самый лучший пар и аромат, и мыться становится очень приятно, но в то же время приходится ждать, пока не прогорят все дрова. При выборе печей «по-черному» рекомендуется обрабатывать внутренние стены бани специальным раствором, способным предотвратить возникновение остатков сажи. Бани «по-черному» имеют очень высокий КПД, а потому при их использовании можно сэкономить на топливе.

Далее по сложности следуют печи, которые топятся «по-серому». Они обладают дымоходом, а потому баня прогревается гораздо быстрее. Однако все равно приходится ожидать, пока не сгорит все топливо, так как сажа откладывается на камнях. Стены не пачкаются копотью, но когда подается жидкость на камни, вместе с паром из печи появляется незначительное количество микрочастиц сажи. Такая конструкция может быть прямоточной и с каналами. В первом случае камни, размещающиеся над топкой, оказываются в огне, а газы выходят на воздух через трубу, а во втором – через две задвижки.

Печи «по-белому» прогревают помещение на срок до 12 часов, но не загрязняют камни, поэтому считаются наиболее экологичными. Процесс происходит следующим образом: от топлива нагревается перекрывающая металлическая плита, а от нее – и камни, которые будут хранить тепло в течение нескольких часов. Такой метод нагрева предстает наиболее затратным – расходуется большое количество дров и иных материалов. Раньше короб, в который складывали камни, мастерили из обычного черного железа, а сейчас из жаропрочной нержавеющей стали. Традиционно в банях «по-белому» имеется два отдельных пространства: предбанник и непосредственно парилка. Чтобы согревать оба помещения, одной стороной печь выходит в предбанник.

В четвертом же случае – с плитой – камни и бак с водой, размещение которых можно менять, нагреваются от двух чугунных плит. Одна из них размещается над топкой, а вторая – над дымоходом. С трех сторон плиты должны быть ограждены кирпичным экраном, который будет обеспечивать высокую температуру воды. Такие печи обычно сооружаются самостоятельно.

По применяемому виду топлива выделяют печи:

• дровяные;
• растапливаемые каменным углем;
• природным газом;
• дизельным топливом;
• древесностружечными брикетами;
• электроэнергией.

По типу конструкции они делятся на печи:

• с открытой каменкой (характерны для финской сауны);
• с закрытой каменкой;
• комбинированные.

Печи-каменки периодического действия обычно выбираются большими семьями, когда много человек отправляются мыться, но длительность парильного процесса небольшая. Они обладают толстыми стенами, которые в течение продолжительного времени хранят тепло и обеспечивают необходимый срок функционирования бани. Дым проходит сквозь камни перед попаданием в дымоходную трубу. Объем каменной засыпки в такой каменке гораздо больше, чем в каменках постоянного действия.

Банные печи постоянного действия имеют минимальные толщину стенок и объем камней, находящихся в изолированном металлическом коробе над топкой. Их основное преимущество – возможность пользоваться парной в процессе растапливания. Печи с закрытой каменкой также являются более безопасными. Нагрев осуществляется внутри корпуса через стенку, являющуюся общей для каменки и топки. Камни намного дольше хранят тепло, а воздух в парной при этом имеет стабильную оптимальную температуру. Для прогревания воздуха в такой бане потребуется около 4-5 часов.

Отдельно стоит выделить такую разновидность, как каменная печь-камин для бани. Такая конструкция отличается привлекательным дизайном, но обладает низким КПД. Если установить задвижку из огнеупорного стекла, то можно обезопасить себя от языков пламени и насладиться отдыхом в согретом помещении. Именно поэтому камины часто устанавливаются в «предбанниках». Современные технологии позволяют конструировать и мини-каменки. Такая конструкция быстро согревает баню, но даже после того, как топливо полностью сгорит, подогрев помещения остается. Ее длина и ширина обычно составляют 2 кирпича.

Различные проекты: фотогалерея

На фотографиях наглядно показаны способы оформления, кладки печей для бань разной площади, техники укладки кирпичей, идеи красивой отделки.

Процесс создания каменки:

• толщина любых металлических элементов должна быть выше 10 мм;
• трубы для постройки хватит 1,5 м. диаметр около 50 см. делится на 2 части: 30% будет для бака, остальное для каменки и топки;
• корпус кирпичной печи для бани с закрытым типом каменкиделается следующим образом: снизу прорезается отверстие, которое выполнит функцию поддувала. Поверху него приваривается пластина. Металлическими прутами сваривается решетка, которая приваривается над поддувалом в корпусе;
• для топки следует сделать отверстие. Кусок просто вырезается из трубы в месте, где это необходимо. Он будет использован как дверца. К ней привариваются петли, делается задвижка;
• сама каменка будет выполнена из куска трубы, который следует приварить над топкой. Высота должна быть не менее 10 см. спереди в трубе делается дверца, сзади труба заваривается;
• внутри каменки устанавливается решетка из прутов. Туда будут укладываться камни;
• для большей надежности в месте соприкосновения бака с печью должна быть приварена пластина толщиной не менее 5 мм;
• устанавливается водяной бак. Стальной круг, толщина не менее 7 мм, где пробивается отверстие для дымохода. Потом круг этот приваривается на бак. Ко дну бака приваривается низ трубы, что позволит избежать проникновения жидкости в топку;
• верх бака для воды накрывается жестяным или стальным элементом, который желательно сделать с петлями, чтобы была возможность приоткрывать при необходимости. В проем можно будет заливать воду. Для удобного открывания стального элемента сверху бака для воды, к нему приваривается ручка.

1 —бак для нагрева воды; 2 — печка; 3 — труба; 4 — камни; 5 — верхняя крышка; 6 — отверстие для подачи жидкости; 7 — металлический свод; 8— экран; 9—решетка; 10— дверца в топке; 11 — дверца поддувала. Возвести кладку для печи и сделать ее своими руками несложно, если подойти к этому процессу со всей ответственностью, делать все по рекомендациям. Необходим минимальный строительный опыт, владение сварочным аппаратом и конструкция получится не хуже, чем у заводских аналогов.

Плюсы и минусы банных печей из кирпича

В пользу кирпичной печи стоит выделить следующее:

1. Экологичность сырья, что безопасно для здоровья.
2. Длительный срок службы. Она может служить до 100 и более лет.
3. Износостойкость и прочность материала.
4. Возможность долгое время удерживать и отдавать тепло. Вода в баке, нагретая с вечера, будет теплой до утра.
5. Выработанный пар получается хорошего качества.
6. Продукты горения не проходят через внутреннюю каменку.
7. Печка способна обогреть большие помещения.
8. Кирпич относится к пожаробезопасным материалам.

Из минусов пользователи отмечают то, что:

1. Построить конструкцию быстро и без опыта не выйдет. Здесь нужно правильно составить чертеж, провести расчеты, понимать принципы кирпичной кладки.
2. Печь имеет большой вес. Поэтому под нее в обязательном порядке заливается надежный фундамент.
3. Конструкция нагревается долго, в сравнении с металлическим аналогом.
4. Длительный нагрев влечет за собой повышенный расход древесного топлива.
5. Высокая стоимость работ (при заказе у печника). Большие денежные траты на покупку материалов.

Несмотря на такое количество недостатков плюсы конструкции гораздо весомее, из-за чего спрос на строительство кирпичной печи с баком для воды только растет.

Достоинства и недостатки кирпичной печи

Как бы ни были выгодны и просты в использовании металлические печи, хозяева, умудренные житейским опытом, предпочитают проверенные кирпичные конструкции. Кирпичная банная печь обладает следующими достоинствами:

• Теплоемкость. Печь способна удерживать тепло в течении 6-8 часов и прогревать несколько помещений (в зависимости от расположения).
• Энергонезависимость. Печь на дровах — идеальный вариант, если отсутствует газификация, а присутствуют перебои с электричеством.
• Экономия при эксплуатации. Не нужно подводить газовую трубу или тянуть проводку, а потом оплачивать счета. Дрова обойдутся значительно дешевле (особенно, если заготавливать их самостоятельно).
• Комфорт. Такие печи производят насыщенный, но не обжигающий (легкий) пар и мягкое тепло. Атмосфера парилки не затрудняет дыхание и идеальна для любителей париться часто и со вкусом.

Компактная кирпичная конструкция Источник tproekt.com

• Экологичность. И кирпич, из которого сложена печь, и дрова являются экологичными материалами, безопасными для здоровья.
• Дизайн. Встречаются настоящие шедевры печного искусства с потрясающей архитектурой и оформлением.
• Пожаробезопасность. Обеспечивается конструктивными особенностями, полностью соответствующими СП 7.13130-2013.

Кирпичные печи проигрывают другим конструкциям из-за недостатков:

• Сложности в исполнении. Процесс кладки имеет нюансы, а грамотного печника найти не просто.
• Размер. Большая печь съедает драгоценную площадь парилки.
• Цена. Кирпичное удовольствие обходится недешево: необходимо обустроить фундамент, приобрести качественный кирпич и оплатить услуги мастера.
• Время. Печь растапливается, а парилка разогревается долго.
• Уход. Требуется систематическая чистка зольника и периодическая — дымохода.

Виды топки

Печи различают по тому, как сложена топка. От это зависит способ использования устройства, качество пара.

По-черному

Старинный вариант оборудования. Дымоход отсутствует. Таким способом возводили печи наши предки.

В топке бани по-черному расход дров для отопления минимален, но весь дым и сажа попадают внутрь помещения. Из-за чего стены быстро покрываются копотью.

Конструкция относится к ряду с повышенной пожарной опасностью.

Большинство печников отказалось от этого способа кладки топки.

По-серому

В сером варианте устройства печь оснащена дымоходом. Но он построен так, что часть отходов от горения (сажа, копоть) оседают внутри кирпичных стенок дымоходной трубы. Поэтому всегда есть риск возгорания внутри печи и перехода пламени на помещение.

При такой топке нужен постоянный контроль. Не рекомендуется оставлять баню без присмотра до тех пор, пока полностью не прогорят все дрова.

По-белому

Имеется полноценный дымоход, через который весь дым выходит наружу, не попадая внутрь помещения.

В таких печах камни закрыты плотной крышкой из металла, дверцей (на выбор). Их открывают только после того, как прогорели все дрова.

Встречаются изделия, где камни отделяются от дымовых газов варочной плитой. Печь работает постоянно (для принятия бани выполняют подогрев) или периодически (тщательная единоразовая топка перед принятием бани).

Для отопления банных каменок рекомендуется пользоваться дровами лиственных пород. Они не выделяют смолянистой гари после прогорания. Дровяную печь проще регулировать и поддерживать ее температуру на одном уровне.

Применять уголь не рекомендуется. Он быстро нагоняет высокую температуру, которую сложно регулировать. Дым очень вреден для дыхательной системы. Стенки перегреваются и со временем начинают лопаться.

Рекомендуем ознакомиться:

• Как почистить дымоход
• Как установить печь в бане

Пошаговое выполнение кирпичной кладки печи

Порядок возведения кирпичных стен для бани определяется строительной схемой – порядовкой. Предложенная пошаговая инструкция рассматривает поочередную кирпичную выкладку.

Кладка кирпича с 1-го по 7-й ряд

У начинающих мастеров возникает вполне логичный вопрос: как сложить печь от фундамента (первые 7 рядов)?

1. Первый ряд выкладывается сразу на гидроизоляционный слой фундамента. Кирпичи предварительно смачиваются водой. Угловые элементы выполняются под прямым углом, который проверяется уголком. Края требуют тщательного замера, что позволит предотвратить появление нежелательных зазоров в печной конструкции. В этом случае толщина готовых швов между кирпичами не должна превышать 6 мм. Чтобы лучше сложить кирпичи, нужно выполнить правильный замес раствора.
2. Второй ряд из кирпичей выкладывается аналогичным способом, при этом каждый последующий элемент должен располагаться на стыках кирпичей из нижнего ряда. По этой же схеме следует выкладывать кирпичи для третьего ряда. Здесь должна быть установлена поддувальная дверца. Она фиксируется тонкой проволокой и стальными полосами.
3. Прежде чем приступить к укладке следующего ряда, рекомендуется проверить ровность возводимых стен по вертикали и горизонтали, а также точность углов. В этом ряду устанавливаются колодцы для золы и решетки для воздухопроводных каналов. Для этого выполняются небольшие отверстия в элементах по 1 см с зазорами для монтажа колосника. Под установленной решеткой заднюю стенку выполняют слегка округлой.
4. В шестом ряду фиксируется установленная поддувальная дверка, а в седьмом ряду – завершается монтаж колосника и дверки для топки. Чтобы обеспечить безопасное отопление парной, печная дверка должна быть изготовлена из чугуна. На данный момент это самый прочный и жаростойкий материал.

Кладка кирпича с 8-го по 23-й ряд

1. Как сложить печь с 8-го ряда и до установки дымоходной трубы? При формировании восьмого ряда выполняется установка перегородки, которая служит основанием для обустройства дымоходной трубы. По аналогичному принципу кирпичная кладка выполняется до 14-го ряда включительно, на котором будут установлены швеллеры из металла. При этом в лицевой стенке печи необходимо обустроить небольшой проем для вертикальной установки водяного бака таким образом, чтобы он полностью соприкасался со швеллерами.
2. Для выкладки пятнадцатого ряда используются ½ кирпичей, которые между собой размещаются под небольшим углом. Это послужит основой для разделительной перегородки. До 18-го ряда выкладка кирпичей выполняется по аналогии с первыми рядами конструкции.
3. При кладке девятнадцатого ряда выполняется установка дверцы для вывода пара. Далее устанавливаются металлические полоски, с дальнейшей кладкой оставшихся рядов. Это необходимо для надежной фиксации дверной рамки для вывода пара и установки бака для горячего водоснабжения, который обкладывается кирпичным боем.
4. С 23-го ряда выполняется монтаж дымоотводной трубы, определяющей конечную высоту конструкции.

Виды кирпичных каменок

По частоте использования делятся на два типа.

Постоянного действия

Отопительное оборудование имеет тонкие стенки и небольшой слой камней. Нагрев камней поддерживается на уровне 300–350 градусов. Стабильность температуры достигается с помощью подключенной автоматической системы регулирования.

Основные виды топлива – электричество, газ.

В электрических каменках нагрев можно уменьшать (увеличивать), изменяя силу тока, в газовых – регулируя объем поступаемого топлива.

Оба типа оснащены защитной автоматикой, которая при достижении нужного предела температуры отключает питание или наоборот усиливает его, когда огонь начинает гаснуть.

Установка и эксплуатация устройств происходит только с разрешения пожарной инспекции.

Топят печь до момента достаточного нагрева камней и образования пара.

Больше пользуются спросом электрокаменки. Их мощность достигает 10 кВт. Подбираются они под конкретную площадь парилки.

На вид это закрытая электрическая печь, сверху нее – металлическая коробка со сложенными камнями. Нагрев выполняют ТЭНы – входят снизу через слой камней.

Усовершенствованные модели имеют мягкую систему нагрева. Раскладка камней не контактирует с вентиляционным воздухом, нагреваются они раздельным способом.

Важно обращать внимание на то, что с увеличением слоя камней растет выработка тепла и соответственно пара. В заводских моделях допускается изменять объем камней от 5 до 60 кг.

Для получения сухого пара в саунах камней нужно минимально.

Периодического действия

Такие печи принято выкладывать утолщенной кладкой из кирпича. Объем используемых камней большой. Прочная кладка кирпича защищает наружную стенку от перегрева, позволяет долго удерживать тепло, сохраняя температуру на должном уровне внутри помещения.

Усиленная топка нагревает камни внизу до 1100 градусов, верхний слой – до 600 градусов (становятся малинового цвета). Сажа, пыль выжигаются полностью.

Топка печи продолжается, пока не достигается равновесие между температурой стенок и воздуха в парилке.

Для твердого топлива

В таких каменках топливник и дымообороты отделены от камней плитой из чугуна или стенкой. Перегородка не дает продуктам сгорания попадать в баню, на камни не оседает сажа. Средняя каменка способна отопить парную объемом до 10 куб. м, поддерживая температуру в помещении до 140 градусов. Устройство с двойными боковыми стенками, через их щели происходит обмен и нагрев воздуха.

Компактная (малогабаритная)

Самодельный вариант малогабаритки несложно получить из печи-прачки. Только вместо воды в бак укладывают камни. А воду, когда нужно, греют в ведре, ставя его сверху камней.

Каменку можно усовершенствовать, соединив печь через дымоходную трубу с бочкой из стали. Получится практично, ведь камни будут нагретые и вода теплая.

Минус малогабаритки – тонкие стенки топки. Решение – обложить кирпичной кладкой, оставив щели для воздухообмена.

Собирать своими руками рекомендуется из стальных листов толщиной 3–5 мм.

Со встроенным баком для воды

Наиболее эффективными считаются печи с двойными стенками. Зазор между стенками применяется для нагрева воды. Кроме того, рядом с печкой можно поставить дополнительный бак с водой.

Он располагается сверху или снизу конструкции.

Сверху

Средняя вместительность бака – 40 л воды. Бак устанавливается на плиту рядом с камнями. Регулировать скорость нагревания воды можно асбестовым картоном. Чтобы вода грелась быстрее, его укорачивают.

Для усиления скорости нагревания камней в нижний слой допускается добавлять чугунный лом. Плиту можно ставить как цельной, так и делать сборной. Рекомендуемая толщина плиты – от 10 мм. Чтобы быстрее прогревалась печь снизу, по задней части кирпичной кладки необходимо сделать дымообороты. Для этого берут стальные пластины, делят ими внутреннюю полость на два канала: опускной и подъемный. Вставляют их в зазор между кирпичами. На 8 ряду пластину нужно загнуть, чтобы ее получилось незаметно заделать между кирпичами.

Вверху печи камни выступают, поэтому подъемный канал оформлен в виде зигзага.За счет такой формы повышается теплоотдача. Вверху канала ставится заслонка. Бак с водой, камни накрывают небольшой стальной или железной крышкой.

Снизу

В таком устройстве размеры топки увеличены. Больше и объем камеры для камней – 50 л. Для удобства растопки внизу есть заслонка.

Нижнее положение бака упрощает процесс набора холодной воды, использования уже нагретой.

Поскольку бак торцом выходит к топке, по бокам, внизу соприкасается с горячими газами, нагрев воды ускоряется в разы.

Чтобы выполнить укладку верхних кирпичей, емкость закрывают сверху на большую часть длины. Вполне хватит стальной пластины.

Когда нижняя заслонка открыта, дымовые газы сразу выходят в дымоход, не попадая в дымообороты. Поэтому как только печь набрала нужную температуру и установился стабильный процесс горения, заслонку снизу закрывают. Камни с баком прикрывают откидными крышками.

Без водонагревателя

Перегородку проще сделать из чугунного котла. Его поверхность будет омываться дымовыми газами, поэтому камни, расположенные внутри, быстро нагреются. Топливник обкладывают огнеупорным кирпичом, так что в качестве топлива можно применять уголь.

Печи для бани: особенности и характеристики

Баня помогает избавиться от отрицательных эмоций и часто ассоциируется со здоровым отдыхом, бодростью духа и уютной обстановкой. Печь — сердце бани; от ее характеристик зависит комфорт, качество пара и безопасность. Главный банный атрибут выбрать не так-то просто, слишком много критериев выбора и предъявляемых к нему требований. И если хозяин решил строить баню, ему предстоит разобраться с несколькими вопросами: определиться с материалом и конструкцией печи, продумать ее размер и вид топлива.

Сегодня мало кто кроме профессиональных печников знает, что способ возведения и принцип работы банной печи отличается от функционирования печи, на которой готовят пищу. Кирпичная банная печь — продолжение традиций предков, имеющая следующие особенности:

• Конструкция. Главными частями является: топка, дымоход, колосниковая решетка (место для топлива) и зольник (камера, где накапливается зола).

Банная печь с самобытным дизайном Источник pinterest.com

• Характерная черта. Каменка, емкость для камней, которая бывает закрытой и открытой. Камни используются как аккумулятор тепла, увеличивающий время банных процедур.
• Вес. Может достигать 1000-1200 кг (зависит от размера печки). Для такого массивного сооружения обустраивают надежный фундамент.
• Топливо. Для топки используют дрова, но печка может работать и на электричестве, и на газе.

Банные печи из кирпича определяются двумя основными параметрами:

• Габариты. Размер зависит от площади помещений, которые планируется обогревать. Чаще всего встречаются печи с площадью основания 3,5х4 кирпича (890х1020 мм) или 4х5 кирпичей (1020х1290 мм). Если не учитывать дымоходную трубу, высота конструкции составляет 1680 мм (или 2100 мм, если потолок парилки высокий).
• Конструкция. Хозяева предпочитают устанавливать модель с водяным контуром, в качестве которого выступает бак для нагрева воды. Бак может иметь верхнее (рядом с дымоходом) или нижнее (около топки) расположение.

Каменка оставлена в парной, топка вынесена в предбанник Источник sdelaikamin.ru

Устройство каменки периодического действия

Особенности конструкции:

1. Материал топливника – огнеупорный кирпич.
2. В топливнике есть щелевой свод под каменную засыпку. Ширина зазоров от 5 до 8 см.
3. Имеются дымоходы по типу опускных колодцев, сборная дымоходная труба.
4. Для усиления конструкции отделку печи проводят уголками из стали.
5. В камере под камни есть две дверки.

Встречаются дымоходы, которые пропускают дым вокруг канала в нижнюю камеру для булыжников.

В разделе ниже приведено описание, как пошагово возвести печь периодического действия своими руками.

Изготовление портала из кирпича для печи в бане

Многие металлические печи не вписываются в интерьер банных помещений. Кирпичный портал в бане поможет улучшить внешний вид печного оборудования. Дополнительно к этому прослойка из кирпича поверх металлической поверхности улучшит теплообмен.

Назначение

Портал в бане — это п-образная конструкция, которая предназначена для декоративного обрамления печного оборудования с лицевой стороны. Верхняя часть конструкции может использоваться как полка для фотографий, украшений, часов, свечей. Порталы чаще делают вокруг топочных камер, чтобы улучшить их внешний вид.

Известно несколько видов порталов, которые разделяются по материалу, из которого они изготовлены:

1. Портал печи в бане из кирпича. Высокие температуры гасятся толстыми кирпичными стенками. Если нужны декоративные элементы, их можно приобрести в том же магазине что и кирпич. Рекомендуется полностью не заполнять пространство между отдельными элементами. Это расстояние лучше наполнить специальной затиркой для швов.
2. Конструкции из натурального камня. К возможным вариантам относится мрамор, ракушечник, песчаник, травертин. Если поверхность камней пористая, их нельзя закреплять вокруг дверцы печи. Они будут быстрее покрываться сажей, которую сложнее убирать с неровностей.
3. Керамическая плитка. Этот материал выдерживает воздействие высоких температур, не впитывает сажу.

Преимущества и недостатки

• улучшение вида;
• повышение показателя теплообмена;
• поглощение тепла декоративными стенками, что защищает посетителей от получения ожога.

Серьезных недостатков у порталов нет.

Изготовление

Прежде чем приступать к строительству портала рекомендуется нарисовать его на бумаге. Это поможет рассчитать количество требуемых материалов.

Материалы и инструменты

Прежде чем начинать строительные работы, нужно подготовить инструменты, расходные материалы:

• строительный уровень;
• молоток, кельму;
• песок, глину для создания раствора под кладку;
• дрель с насадкой миксер;
• рулетку, карандаш;
• требуемое количество кирпичей.

Расчет размеров конструкции и количества материала

Габариты конструкции зависят от пожеланий хозяина бани. Толщина боковых стоек не должна быть меньше 30 см. Высота выбирается индивидуально, по пожеланиям. Варианты формы конструкции — прямоугольная, квадратная.

Посчитать требуемое количество кирпичей просто. Для этого нужно выполнить несколько действий:

1. Измерить высоту кирпича. Получившееся число разделить на площадь стен конструкции.
2. Ширина зависит от вида кирпича.
3. К получившемуся числу нужно прибавить около 20% от общего объема.

Для приготовления раствора нужно смешать:

• 2 части глины;
• 1 часть песка;
• 5 частей воды.

Кладка основания

Начинать сооружение портала нужно с основания. После укладки первого ряда его необходимо проверить строительным уровнем, чтобы не допустить перекосов. Если основание будет неровным, конструкция будет смотреться некрасиво, нарушится устойчивость.

Возведение стен

При возведении стен нужно заранее наметить границы будущей дверцы, чтобы не забыть ее обойти. Далее останется просто класть ряд за рядом, чтобы добиться требуемой высоты. Чтобы получить долговечную рамку, нужно выполнять обвязку через каждые 3 ряда. Для этого можно использовать металлическую проволоку.

Декоративное оформление

После выполнения грубых работ можно приступать к отделке. Конструкцию можно украсить различными декоративными фигурами, отдельными элементами

Также внимание нужно уделить швам. Они обрабатываются специальной затиркой

Возможные ошибки и рекомендации

Главная ошибка, с которой сталкиваются новички — неровные укладка рядов. Чтобы этого избежать, каждый ряд нужно проверять уровнем. Рекомендации профессионалов:

Нельзя забывать про обвязку рядов. Она сделает конструкцию более долговечной. Можно выложить стену полностью белым кирпичом

Сверху его можно разукрасить различными красками. Важно грамотно отнестись к расчетам, чтобы выполнять меньше подрезок.

Современные металлические печи не отличаются красивым видом, если они не имеют покрытия из натурального камня. Чтобы улучшить вид устройства, можно собрать самодельный портал. Он поможет украсить металлические поверхности.

Как рассчитать оптимальный размер печки

Важны два фактора:

1. На 1 куб. м парилки подходящий вес камней, чугунных чушек составляет от 60 до 62 кг, в соотношении 80% камней на 20% чугунных чушек.
2. Для выработки достаточного количества пара на одного отдыхающего потребуется залить в бак 6 л воды.

В банях малой площади хватит печей размерами 3х4 кирпича. Популярны устройства квадратной формы 4х4, 6х6 кирпичей.

Строим печной агрегат своими руками: готовим раствор для кладки

Выбор стройматериала – это половина дела. Вторая, не менее важная, часть – приготовление раствора. Его можно сделать самому или купить в строительном магазине.

Мешок весом в 25 килограммов с сухой смесью обойдется примерно в 500 рублей. Лучшей считается продукция от компаний: “Вебер”, “Квик-микс”, “Рауф”.

• возьмите глину и залейте ее водой в пропорции 10 : 1;
• оставьте на сутки;
• затем хорошо перемешайте;
• если смесь напоминает сметану, все в порядке, если слишком жидкая – добавьте глины, густая – воды;
• всыпьте примерно 1 литр мелкодисперсного речного песка. Он необходим, чтобы раствор плотно скреплял кирпичики между собой. Без песка в растворе к работе лучше не приступать. Кладка развалится после первой пробной топки.

Слой раствора при кладке печи не должен превышать 5 миллиметров. Тогда кирпичи ровно лягут и плотно соединятся друг с другом без щелей

Вода для приготовления смеси должна быть чистой и прозрачной, без примесей. То же самое касается глины и песка. Воду перед использованием нужно процедить, глину перетереть через сито, а песок – просеять.

Какое количество раствора готовить? Исходить надо из примерного расчета 20 литров на 100 штук кирпичных блоков.

Важно: не готовьте раствор для всей печки в баню из кирпичей своими руками сразу. Лучше делать это порционно

Тогда смесь не будет портиться, ляжет ровно, надежно скрепит кирпичики.

О приготовлении раствора вы можете узнать из видео:

Watch this video on YouTube

Какой кирпич лучше использовать

Мастера рекомендуют делать основную часть печи из простого полнотелого красного кирпича (сорт 1).

Недопустимо применять белый силикатный или любой вид пустотелого – они быстро разрушаются под действием влаги и высоких температур.

При формировании топливника, его футеровки лучше брать тугоплавкий, шамотный (огнеупорный) кирпич. Тугоплавкого хватит для печей на древесном топливе. Для топки каменным углем, газом кладка должна быть из шамота.

Допускается применение в строительных работах б/у кирпичей. Их нужно очистить от кладочного раствора, старой сажи. Укладывать элементы нужно грязной стороной внутрь, иначе сажа и ржавчины начнут проступать даже через большой слой штукатурки.

Кирпичи рекомендуется заранее опустить в воду на несколько минут. Если этого не сделать, то материал начинает вытягивать влагу из раствора, снижая его вязкость. Это приведет к образованию трещин.

Тематический материал: «Кирпич для печи – какой лучше выбрать?»

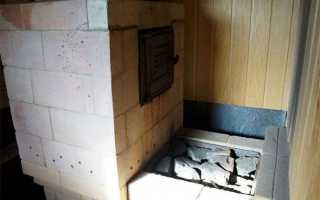

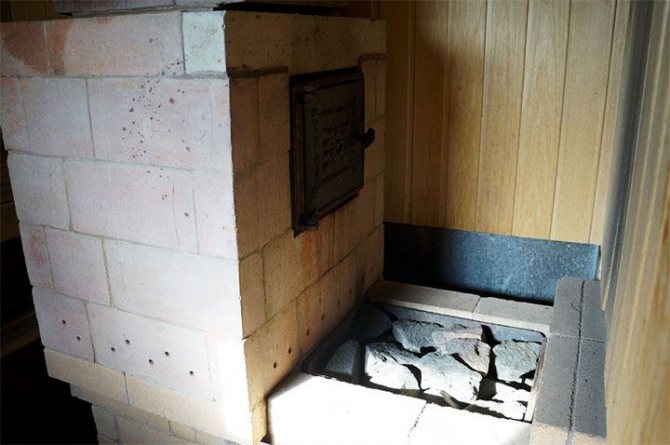

Как построить в бане печь с открытым типом каменки

Схема печи с открытой разновидностью каменки проста в исполнении. Её габариты 102 на 62 см. Этого достаточно для получения функциональной семейной парной с обеспечением пара и тепла в девяти квадратных метрах бани.

Футеровку в данном варианте не выполняют, поэтому строят печь из высококачественного кирпича марки М150, добиваясь очень тонких швов.

Этот вариант не дорогой, но и недолговечный — раз в два года реставрируют швы, подмазывая их свежим раствором. Камни укладывают на плиту, расположенную над топкой печи. Плита бывает металлической или чугунной.

Такая печь имеет два варианта схем:

• с выносной ёмкостью или расположенной вверху;
• с нагревом воды от трубы, проложенной через топку.

Каждый строительный процесс начинают с подготовительных работ.

Так как кирпичная печь весит более 500 килограммов, и во время ее эксплуатации возможна просадка пола бани, то под прибор необходимо построить фундамент.

Фундамент

Пошаговая инструкция устройства фундамента для печи:

1. Зная размеры печи, рисуют разметку на земле с запасом в полкирпича.
2. Выкапывают котлован глубиной от 0,5 до одного метра.
3. Исключают слишком близкое соседство с основанием самой бани. В случае движения грунта трение станет разрушительной силой для печи и самой бани. Допускается расстояние 5 сантиметров. По завершении работ зазоры заделывают речным песком.
4. Дно котлована выравнивают и утрамбовывают.
5. Выбор связующего раствора диктуется качеством грунта: если сухой, то готовят известково-цементный раствор (6:1) с некоторым количеством речного песка. Для приготовления известковой связующей смеси смешивают песок с известью (2:1). Цементный раствор изготавливают, смешивая песок с цементом (3:1).
6. На дно котлована укладывают поочерёдно по 10 сантиметров песка и щебня. Затем утрамбовывают.
7. Сверху располагают гидроизоляционный материал, заводя плёнку на стенки повыше.
8. Заливают в котлован смесь и оставляют до абсолютного затвердения. Это займёт примерно неделю.
9. После застывания поверхности на неё выливают свежеприготовленный жидкий раствор, который растечется строго горизонтально.

К этапу кладки печи приступают спустя 14 дней, когда основание печи высохнет окончательно. Раствор готовят из извести, глины и песка (1:1:4).

Постройка печи из кирпича своими руками

Топливная часть выкладывается огнеупорным кирпичом и снабжается колосниковой решёткой, остальная часть выполняется из обыкновенного красного кирпича.

Кладки всех печей для бани имеют однотипные технологии, но в каждом случае к выполнению швов подходят ответственно. Герметичность швов — это залог того, что в помещение не попадут вредные угарные газы.

Порядок работ:

1. Перед началом кладки печи на подготовленном основании размещают гидроизоляционное полотно из рубероида в два слоя размерами на 5 сантиметров больше габаритов фундамента.
2. Чтобы кирпич не вытянул влагу из связующей смеси, его перед использованием насыщают водой, опустив в нее на 1—3 минуты.
3. Готовят однородный и вязкий кладочный раствор из песка с глиной, взятых в равных количествах.
4. Раствор кладут на всю плоскость кирпича тонким слоем, чтобы получился герметичный, заполненный шов не более 3 мм. Направляющие из трехмиллиметровой проволоки между плоскостями обеспечат качественный шов. После прижимания проволоку извлекают и удаляют излишки смеси с двух сторон.
5. Завершая каждый ряд печи, проверяют значения величин углов.
6. Перевязка (смещение) кирпичей в последующем новом ряду обязательна.

Важно! Нельзя использовать рядом жаропрочный и обычный кирпич, так как различная теплоёмкость этих материалов грозит быстрым разрушением печи

Рекомендации

Важные моменты:

• Постоянно контролировать правила перевязки.
• Толщина слоя раствора — около 10 мм.
• Уплотнять швы печи для обеспечения герметичности.
• Через каждые два ряда проверять уровнем горизонтали и вертикали.
• Допускается использовать цементную смесь при кладке нижней линии, внизу температура не слишком высокая, а цемент упрочит само сооружение и защитит печь от воздействия влаги.
• После кладки двух линий установить поддувало и продолжить сплошную кладку.
• После возведения стен поддувала поставить дверцу и накрыть решёткой, которая будет дном топки.
• Предусмотреть зольник (мобильный или стационарный).
• Возвести топочную камеру высотой 0,6 метра. Этого достаточно для создания максимально высокой температуры на вершине пламени.
• Необходимая глубина топки печи — 80 см.
• Габариты места для каменной засыпки для бани определяют из расчёта 60 кг на каждый квадратный метр парилки.

На следующем этапе выполняется установка фурнитуры: петель, решётки, дверки. При монтаже дверец в швы закладывают отрезки двухмиллиметровой проволоки. Продолжают кладку от дверцы.

Как сделать печь-каменку для бани из кирпича с баком для воды своими руками

Изначально важно не упускать этап планирования. На подготовленном эскизе, чертежах наглядно видно будущую конструкцию, поэтому проще заметить недочеты и исправить их.

Чертежи и схемы

Ниже показана схема подключения печи к водонагревательному баку, расположенному сверху.

А вот пример порядовки кирпичной печи с изображением расположения каждого последующего ряда кирпичей.

На фото ниже показан комбинированный вариант проекта отопительно-варочной печи.

Здесь приведена конструкция в готовом виде с изображением дымовых каналов, размеров основных частей устройства. Подойдет для парных больших по площади.

Определив размеры, форму и тип конструкции, можно начинать возводить ее.

Фундамент

Этому этапу стоит уделить особое внимание. От качества фундамента зависит срок службы конструкции.

Минимальное заглубление под кирпичную печь составляет 0,5 м. Поперечные размеры делают больше, чем у печи, на полкирпича с каждой стороны. Дистанция между основанием печи и основанием стены – не менее 5 см. Пустоту наполняют песком. Дно ямы тщательно выравнивают, трамбуют.

Оптимальным типом фундамента считается монолитная бетонная плита или бутобетон. На сухой почве можно выкладывать из кирпича.

Вид раствора (на выбор):

• цементный;
• известково-цементный;
• известковый.

Известковый раствор готовят в такой пропорции: на 1 часть извести берется 2 части песка. Для цементного потребуется взять цемента с песком в пропорции 1 к 3. Известково-цементная смесь делается в соотношении: цемент, известь, песок – 1:2:6.

Поверхность рекомендуют заливать именно цементным, после высыхания настелить гидроизоляционный слой.

Ознакомиться подробнее с подходящими фундаментами под кирпичную печь.

Приготовление раствора

Кладочный раствор содержит другие ингредиенты.

В основе лежит глина. Перед началом строительства ее рекомендуется на сутки замочить в воде.

Оптимальное соотношение глины и песка в растворе составляет 1:1. Если глина жирная, то 1:2. Песок берется без примесей, сухой. По возможности пропускается через сито. То же самое делают с глиной.

Раствор нужно тщательно перемешивать, чтобы не было комков. Он не должен липнуть к лопате, мастерку. При нажатии на кирпич смесь должна легко выдавливаться по швам.

Иногда для выкладки тугоплавкого сырья мастера используют для замеса горный песок, глину, шамот.

Требования к порядовке

Сводятся к следующему:

1. Швы делают максимально плотными, чтобы не было риска попадания внутрь помещения гари, сажи.
2. Швы полностью покрывают раствором. Толщина – до 3 мм для шамота и до 5 мм для стандартного кирпича.
3. Чтобы раствор ложился как можно ровнее, его лучше разравнивать рукой. Наброс с мастерка практикуется только до уровня топливника, нижней части дымовых каналов.
4. Новый ряд начинают формировать, когда будет полностью закончен предыдущий ряд.
5. Внутри печь должна быть гладкой. При использовании колотых или тесаных кирпичей их укладывают шероховатой стороной наружу.
6. Спустя 5 рядов поверхность внутри затирают простой мокрой тряпкой.

Рекомендуется сначала просто подогнать кирпичи по размеру, чтобы увидеть общую картину. Только потом класть на раствор.

Кладка печи

Важные моменты:

1. Первый ряд укладывают и сразу проверяют ровность углов шнуром или металлическим угольником.
2. По окончании второго ряда по углам лучше выставить направляющие в виде шнуров с отсечками. Проще всего шнуры прикрепить к потолку гвоздями.
3. Не нужно забывать про перевязку элементов. Шов, который проходит вертикально, перекрывают кирпичом из следующего ряда.

Недопустимо делать перевязку шамотного кирпича с обычным, поскольку они имеют разную температуру расширения.

1. Все покупные печные элементы (дверки, колосники, плиту, задвижки и др.) монтируют одновременно с кирпичной кладкой.
2. Рамку двери вставляют и фиксируют в кладку с помощью лапок из полосы стали. Лапки заклепками прикреплены к рамке.
3. Перед монтажом место под рамку рекомендуется обмотать асбестовым шнуром. Альтернатива – оставить между рамкой и кладкой небольшой проем шириной до 3 мм. Это нужно, чтобы горячая рамка не привела к деформации всей порядовки.
4. Перемычки сверху дверцы топливника между собой перекрывают по принципу замка. То есть кирпич со скошенными краями кладут на такой же соседний (на скошенные края).
5. Рамки задвижек фиксируют в кирпичной кладке проволокой диаметром 2 мм. Проволока должна быть утоплена в растворе.
6. Колосниковую решетку ставят вдоль топливника прорезями к нему. Здесь также нужно оставить проем между краем решетки и кладкой от 5 мм (с учетом расширения металла). Пустоту засыпают песком.
7. Зазор в 5 мм нужен над топливником между плитой.
8. Минимальная ширина топливника – 25 см (кладка в один кирпич), высота – от 35 см.
9. Чем выше топливник, чем лучше будут гореть дрова (увеличивается тяга). Оптимальной высота – от 40 до 60 см.
10. Внизу топливник возводят под небольшим уклоном по направлению к колосниковой решетке. Прогорая, угли будут оставаться на решетке.
11. Чтобы при открытии топки раскаленные угли не выпадали наружу, пол топливника делают ниже дверки минимум на один кирпич. Это же правило касается и дна зольника.

На этом этапе основная часть печи выложена. Можно приступать к сборке дымохода.

Кладка дымохода

От качества и надежности дымооборотов (каналов для выхода дымовых газов) зависит то, насколько равномерно будет прогреваться печь, и расход дров на топку.

Поэтому внутренняя полость оформляется максимально ровной, без какого-либо самовольного замазывания.

Внимание уделяется перекрыши – это верхняя стена печки. Состоит из 3 кирпичных рядов. Они выложены плашмя, проведена перевязка. Если есть совпадение вертикальных швов, то их перекрывают листом стали.

Дымоходную трубу зачастую насаживают сверху печного массива.

Рекомендованная толщина стен печи, трубы – от половины кирпича.

Дымоход необходимо выводить от крыши минимум на 0,5 метра. Для кладки применяют цементный или известковый раствор.

Саму трубу помещают в стальной кожух. Проем между кирпичной кладкой и трубой компенсируют минеральной ватой.

Подробности

Проекты печей

В зависимости от того, какая требуется нагрузка, будут отличаться чертежи кирпичной печи для бани, но максимально популярен вариант с баком для нагревания воды. Конкретно для этой конструкции есть много проектов, и они все почти одинаковые. Отличаются лишь места размещения бака – снизу или сверху. От габаритов бака и его местоположения будет зависеть число кирпичных рядов, которые образуют печь. При разработке проекта печи следует продумать безопасность применения в бане. Каменку без дымохода размещают внутри парилки, а остальные печки выводят в предбанник, а внутрь парной загружают заднюю часть с каменкой. Банные стенки отделаны горючим материалом, а для безопасности стоит выдержать зазор от печки минимум 0.3 метра, а дистанцию можно сокращать до 0.2 метра. Если прилегающие стеновые участки обкладывать металлом/кирпичом с асбестовой подкладкой. В проекте предусматривают аккуратный проход через кровлю и банный потолок, а вокруг дымохода оставляют зазор, заполняя его негорючими материалами (к примеру, тем же асбестом). На крыше вокруг дымохода делают обрамление из металла, которое препятствует попаданию осадков под кровлю.

Полезный совет! На пол из древесины перед топкой прибивают лист из металла гвоздями, который защитит древесину от случайно выпавшего уголька при загрузке топлива.

Как сделать порядовку

Если нет навыка в возведении печи собственноручно для печи, нежелательно стараться самостоятельно производить разработку проекта. Проще отыскать чертеж и сделать порядовку именно по нему. Для неопытных строителей идеально подойдет модель Кузнецова (колпаковая), простая в возведении и занимает мало места в бане.

Начинают ряды кирпичей без раствора, и обычные схемы иногда не позволяют вписывать в баню печку. Насухо выложенные кирпичи можно всегда переложить, чтобы определять идеальные размеры. Когда станет понятно, что требуется, можно продолжить кирпичную кладку уже на растворе. Нулевой ряд стоит выкладывать сплошной, и сбоку оставляют маленькое оконце для улучшенной тяги.

Следующие ряды будут идти с перевязкой, и смещение на 35-50% придаст кирпичной конструкции устойчивость. На третьем ряду кладки можно устанавливать дверцу поддувала, и зольная камера закончится на шестом ряду колосниками. Выше идет топка, где в кирпичной кладке аналогично вмуровывают дверцу. Приблизительно на 12-ом ряду над топкой устанавливают плиту каменки, прикрывая лишь часть шахты, и главную шахту делают до 27 ряда, а после переходят к созданию дымохода.

Сложенная своими руками печь для бани

Выстроить кирпичную печь собственноручно будет разумно после того, как будут подготовлены материалы. Не будет лишним сразу же подумать оформление.

Какую печь стоит построить

Когда точно определена печная конструкция для бани, подумайте о ее дизайне. Можно оставить кладку из кирпичей в первоначальном виде или подойти к вопросу оформления с душой:

1. Штукатурка дает возможность расписывать рельефные узоры на стенах. Вы можете оставить поверхность кладкой, но сверху окрасить или нанести слой декоративной штукатурки.
2. Окрашивать термоустойчивой ЛКМ – обычный вариант отделки, но чтобы печь внутри бани смотрелась красиво, можно постараться аккуратно обрабатывать швы кладки из кирпичей.
3. Кирпичную печь для бани с топкой можно облицовывать, что скроет все изъяны кирпичной кладки. Из материалов можно применять натуральный или искусственный камень, керамогранит, плитку.

Окрашивать печь можно в любой цвет, но при этом конструкция должна идеально сочетаться с банным интерьером. Обычно предпочтение отдается искусственно состаренным кирпичами, а для классического варианта идеален желто-коричневый цвет с соответствующими оттенками. Для русской деревянной бани из сруба подойдет белый цвет, а основу из кирпичей после нанесения штукатурки окрашивают или декорируют. Когда определятся со всеми нюансами, можно приступить к подготовке материалов.

Как выбрать кирпичи

Далеко не все кирпичи подойдут для печки, и требуется материал с высокой прочностью, а еще огнеупорными качествами. Участок вокруг топки выкладывают шамотными огнеупорными кирпичами, и его можно применять для всей печи, правда это дорого обойдется. Участки, которые не так сильно нагреваются, для экономии можно выложить полнотелыми кирпичами. Качество материала проверяют на звук при помощи удара молотком, и он должен быть звонким. От качественного кирпича молоток будет отскакивать, и глухой звук свидетельствует об ужасном качестве материала. Если молоток оставляет вмятину, то кирпич нельзя применять даже для укладки дымохода. О многом скажет и внешний вид. Внешний вид тоже скажет о многом, и обычный размер 25*12*6.5 см. Разрешено отклонение от параметров до 0.2 см, и если размеры отличаются, то не получится сделать ровную кладку. Выравнивание раствором рядов приведет к тому, что конструкция ослабнет. Кирпичи для печей покупают без заметных изъянов, и наличие пленки со слюды свидетельствует о браке. У такого кирпича ужасное сцепление с раствором. Для тестирования купите 1 кирпич, расколите его на две части молотком и зубилом. Если поверхность на сколе одного цвета, то материал хороший. Наличие темных и светлых участков будет свидетельствовать о пережоге кирпичей при изготовлении.

Кладочный раствор

В бане выкладывают печи из кирпичей на глиняном растворе. При самостоятельной добыче материала получится добраться до слоев, которые расположены на глубине 1.5 метра. Еще для раствора нужен будет речной песок, и материалы просеивают от камней. Глину стоит замочить заранее, хотя бы за 24 часа до укладки, а до начала работ соединяют с песком. Пропорции будут зависеть от глиняной жирности, и если показатели высокие, то на 1 меру глины добавляют 2 меры песка. Вязкость раствора можно проверить при помощи окунания палки, а если после ее извлечения на поверхности останется 0.2 см глины, то раствор будет пригодным для работ. Для кладки оптимально применять ту же глину, из которой сделан кирпич (шамотную или коричневую).

Обустройство основания

Под тяжелую печь из кирпичей в бане делают специальный фундамент, и для обустройства следует выполнить следующее:

1. Колышками стоит разметить размеры печи, а между ними натягивают шнур, а после переносят на грунт разметку.

2. Далее стоит снять грунт, придерживаясь разметки. Должно быть углубление в 0.6 метров, и стены ямы должны быть со скосом, чтобы на нижней части ямы образовалось расширение примерно в 0.1 метр на все стороны.
3. Дно ямы стоит засыпать песком на 0.1 метр, а подушку смачивают водой и утрамбовывают. Сверху нужно насыпать 0.1 метр щебня.
4. Из прутов стали с диаметром в 1 см связывают армирующую сетку, и ее укладывают в приподнятом виде от щебня на высоте 5 см, применяя подложку из кирпичных обломков.
5. Яму стоит залить раствором бетона, а после оставляют на застывание (хотя бы на неделю).

Когда застынет бетон, стоит уложить двойную гидроизоляцию. Основание стоит покрывать горячим битумом, а сверху раскатывают рубероидный слой, после снова битум и рубероид.

Пошаговый план строительства

Для создания кирпичной печи в бане с баком после создания фундамента выкладывают ряды. Замешанный глиняный раствор размещают под рукой, и рядом устанавливают ведро с водой, чтобы смачивать кирпичи. Процедура поможет уменьшить поглощение влаги с состава, а кирпичи (тем более шамотные) окунают на 203 секунды. Первый ряд нужно выложить сплошной, а после начинают делать окно для поддувала. Дверцу стоит поставить, закрепляя к кирпичам посредством оцинкованной проволоки. Чтобы толщина швов не увеличилась, под крепления стоит вырезать канавки. Пошаговый план укладки остальных рядов изображен на фото, и коричневым цветом отмечен красный, а желтым шамотные кирпичи.

Установка бака для воды и монтаж колосниковой решетки

Колосники, которые отделяют поддувало от топки, следует укладывать на четвертом ряду. В то же время приступают к монтажу водогрейной металлической емкости. Колосники должны совпадать по уровню с кирпичами. После монтажа бака со стороны канала для дыма на задней стенке печки образуется зазор. Строительные материалы в стандартном размере не могут их закрывать, и нельзя заполнить зазор глиной. Раствор, пересохший от огня, рассыплется. Далее закладывают зазор сдвиганием пары кирпичей пятого ряда до поддувала, и третий следует укладывать не целым, а из пары огромных кусков, которые максимально закрывают зазор. После бак стоит обмотать толстым жгутом из асбеста на участке, где идет соприкосновение со внутренней частью стены из кирпичей.

Основные требования безопасности

Рекомендуем учесть следующее:

1. Расстояние от кирпичной печи до деревянного пола, стен, других горячих частей помещения, интерьера должно быть от 40 см. При наличии защиты от легкого возгорания – 25 см. Когда дымоход и корпус печи выполнены из металла, дистанция без защиты увеличивается до одного метра, с защитой – до 70 см.
2. Расстояние от кирпичного дымохода до деревянных элементов крыши – не менее 10 см. Расстояние между трубой, крышей лучше закрыть фартуком из стального листа.
3. На полу из дерева прямо перед топкой нужно набить лист железа, стали. Оптимальный размер листа – 70*50 см.

Как только печь полностью высохнет, проводится пробный запуск. Растопка выполняется в присутствии представителей пожарной службы. По окончании они составляют акт о безопасности эксплуатации устройства.

Инструкция по изготовлению с порядовками

Изготовить печь из кирпича для бани с закрытой или открытой каменкой несложно. Нужно выбрать материал и узнать весь процесс работы.

Кладка пеки-каменки открытого типа

Когда бетонная основа полностью готова можно приступать к дальнейшим работам. Ниже представлены основные строительные работы по кладке печи каменка для бани своими руками из кирпича и схема действий.

Порядовка кирпичной печи для бани своими руками с открытой каменкой можно увидеть на фото ниже:

Фото-инструкция кладки открытой печи-каменки для бани:

Порядовка закрытой печи-каменки для бани

Описание кладки закрытой печи-каменки для бани:

• Первый ряд должен быть идеально ровным. Далее по его кирпичам с помощью отвеса проверяется вертикаль стенок.
• Изготовливается зольник. Он нужен для отходов, которые остаются в процессе горения топлива.
• На уровне третьего ряда выполняется крепление поддувала с помощью стальной полоски. Обычно он регулирует процесс горения: если открыть задвижку пламя начинает гореть интенсивнее.
• Поверх пятого ряда укладываются стальные уголки для колосника.
• После этого приступают к кладке топки.
• В шестом ряду топка выкладывается шамотным кирпичом. Высота топки обычно составляет 25 см, а ширина немного больше – 30. Поверх укладывается решетка колосника.
• Далее площадь топки постепенно расширяется. Внешняя кладка огнеупорным кирпичом суживается.
• Нужно создать отверстия для вторичной подачи воздуха. Для этого боковые кирпичи вырезаются зубцами.
• Продолжается укладывание внешнего кирпича.
• Дверки топки перекрываются.
• Устанавливается перегородка для дымохода.
• Монтируется бак для воды.
• На уровне пятнадцатого ряда топку сверху закрывают плитой из прочного материала, на который будут укладываться камни.
• Осуществляется кладка отсека куда будут укладываться камни, оно должно быть довольно большого размера.
• Дымоотвод выкладывают из шамотного кирпича и постепенно сужают к верху. Устанавливается заслонка. Дымоход можно установить через крышу или стену. Для этого в местах его прохождения нужно положить слой теплоизоляции. Дымовая труба в процессе эксплуатации может запылиться осадками от топлива. Для предотвращения этого можно сделать жестяную защиту в виде колпака.

После установки необходимо хорошо просушить устройство. Все дверцы нужно открыть и в таком состоянии оставить изделие проветриваться на несколько дней, а лучше на неделю.

Нельзя сразу пользоваться тепловым устройством в полной мере. Необходимо убрать всю влагу. Для этого несколько дней протопите печь небольшими поленьями по несколько минут. Если на заслонке не будет оставаться влажных капель – прибор готов к эксплуатации.

Способы повышения КПД печи

Повышение эффективности оборудования, экономичный расход топлива возможен при полном сгорании.

Когда дрова находятся сверху колосниковых решеток, первичный воздух проходит снизу сквозь решетку из поддувала. Этот воздух способствует окислению топлива с выделением паров воды, углекислого газа. Как только увеличивается температура дров, начинают выделяться горючие газы. Они догорают в пространстве прямо над топливом и соприкасаются с коксовыми элементами, образуя угарный газ.

Чтобы повысить КПД печи, нужно обеспечить сгорание горючих газов в топливнике. Для этого через отверстия в дверце топки пропускают вторичный (дополнительный) воздух.

Если этого не сделать, будет недожог дров, повышенное оседание сажи сверху камней. Следствие – снижается теплоотдача, повышается риск пожара из-за большого количества сажи в трубах.

В начале и в конце топки в топливник заходит избыток воздуха. Интенсивность горения дров снижается. Тепло уходит через дымоход вместе с дымовыми газами. Для снижения потерь тепла лучше прикрывать задвижки на дымоходе.

К другим способам увеличения КПД стоит отнести:

1. Увеличение объема камней.
2. Увеличение площади нагреваемой поверхности.
3. Уменьшение толщины стенок конструкции (материал – металл).

Необходимо учесть прямую зависимость размеров топки и расхода топлива. Чем больше объем топки, тем больше и расход топлива. При этом растет и теплоотдача печи.

О банной печи Кузнецова

Команда под руководством Игоря Викторовича Кузнецова разработала принципиально новую конструкцию печи с двухъярусным колпаком — камерой, в которой происходит нагрев (в нижнем колпаке) и разделение движения горячих и холодных газов (в верхнем). Горячие газы задерживаются в печи, что значительно повышает теплоотдачу конструкции.

Кирпичная печь Кузнецова может поддерживать подходящий температурный режим не только в парной, но и в моечной, и в комнате отдыха. Высокий КПД, экономный расход топлива и минимальное количество сажи при сгорании способствуют популярности конструкции.

Фрагмент кладки кирпичной печи Источник bazar.bg

Финальная отделка печки

К видам отделки относят:

• оштукатуривание;
• побелку;
• покраску;
• нанесение декоративной штукатурки;
• облицовку плиткой.

Кирпичная печь считается атрибутом и частью интерьера русской бани. Ее размеры, форму, место и дизайн хозяин может спланировать самостоятельно. А вот относительно процесса строительства стоит хорошо задуматься. Владельцам без опыта кладки кирпича лучше всего за помощью обратиться к печнику, а знающие мастера без проблем справятся сами.

Кирпичная печь: особенности облицовки

Кирпичные печки подходят для облицовки как никакие другие, поскольку кирпич и облицовка имеют примерно равный коэффициент температурного расширения, чего не скажешь о металлической конструкции. Кирпичная печь нагревается постепенно, и облицовка успевает прогреться равномерно. Самыми популярными облицовочными материалами являются:

• Клинкерная плитка. Клинкер отличается высокой тугоплавкостью и теплоемкостью, он не деформируется со временем и придает уютный вид парилке. При производстве в клинкер замешивают красители и шамотную глину.
• Терракота. Прессованная неглазированная глина, подвергшаяся обжигу. Плитка имеет характерный красно-коричневый цвет и отличные показатели прочности.

Мода на изразцы распространилась в 17-18 веках и осталась востребованной до нашего времени Источник forumhouse.ru

• Майолика. Плиточный материал, получаемый прессовкой; усовершенствованный вариант терракоты. На плитку наносят цветной рисунок и покрывают глазурью.
• Изразец (разновидность кафеля). Плитка специальной коробчатой формы, часто ручной работы, украшенная утонченным рисунком и залитая глазурью, изначально придумывалась для облицовки печей. Изразцы имеют особую конструкцию тыльной стороны и крепятся специальными металлическими штырями в швы, одновременно с печной кладкой.

Металлическая печь

Печи из стали и чугуна намного легче кирпичных конструкций, они быстрее прогреваются и дают хорошую теплоотдачу. Кроме того, такая конструкция может создаваться в любом месте, тогда как кирпичная печь может создаваться непосредственно в месте будущего использования. Сложности в том, чтобы сварить печь для бани своими руками нет.

В первую очередь нужно разрезать листы стали или кусок трубы большого размера. Делается металлическая печь также, как и кирпичная, нужно создать такие же части. Просто выглядеть она будет совсем иначе, да и производительность будет выше.

Прежде чем для постройки будет выбрана самодельная металлическая печь для бани, стоит учесть, что недостатком подобной конструкции выступает занимаемая перегретая площадь агрегата.

То есть, обжечься в парилке с металлической печью легче, чем в кирпичной. Но справиться с таким недостатком не составит труда и много времени. Печь можно обложить кирпичом с огнеупорными характеристиками и повесить на корпус агрегата конвертор.

Схема самодельной металлической печи

Еще одним плюсом металлических конструкций является их большой срок эксплуатации, который достигается благодаря тому, что топка остужается из-за воздуха, циркулирующего внутри конструкции.

Не стоит самим делать агрегат, работающий от электроэнергии или на газу, поскольку устройство банной печи достаточно сложное и вероятность взрыва из-за неправильного построения достаточно большая. Даже заводские печи с таким топливом не всегда оправдывают ожидания, и не безопасны в эксплуатации.

Из чего строить печь?

Набор для самостоятельного возведения кирпичной банной печи включает следующие позиции:

• кирпич;
• глину для приготовления кладочного раствора (также понадобится песок);
• емкость для приготовления раствора;
• инструменты для разметки (карандаш, веревка, угольник, рулетка и т.д.) и кладки (кельма, кирка, киянка и т.д.);
• материалы для изоляции (рубероид, асбест);
• элементы для изготовления бака для воды и дымоотводящей трубы (если запланирована их самостоятельная сборка, но гораздо более выгодным в плане временных и трудовых затрат является покупка готовых агрегатов).

Отдельного внимания заслуживает вопрос выбора кирпича для кладки. Прочность этого материала, прежде всего, должна быть более высокой по сравнению с обыкновенным белым или красным кирпичом. Идеальным вариантом является шамотный кирпич с высочайшими огнеупорными свойствами.

По ключевым эксплуатационным характеристикам кирпич на основе шамотной глины заметно превосходит ближайших «собратьев», но стоит гораздо дороже. Ввиду этого, чтобы итоговые затраты на возведение банной печи сохранялись в разумных пределах, шамотный кирпич используют для кладки участков, подвергающихся наиболее сильному нагреву.

Третий этап — материалы

Выбор материала постройки является одним из ключевых этапов. От качества используемых компонентов будет, зависит качество и долгосрочность работы вашей конструкции. Не стоит экономить на дешевых материалах. Это может привести не только к плохому нагреву помещения, но и разрушению конструкции.

Основным строительным материалом является кирпич. Для строительства печи нам потребуется качественный обожженный и без видимых дефектов материал. Шамотный кирпич прослужит вам достаточно долго, но стоит он на порядок больше чем обычный. Для быстрой и легкой проверки кирпича можно использовать несколько методов:

Уроните кирпич с небольшой высоты (1-1,5 метра). Если кирпич разбился на много мелких кусочков, то такой материал не стоит использовать в строительстве печки

Кирпич должен разбиться на несколько больших кусков.

Взяв с собой молоток, не большого размера, ударьте кирпич, если звук не глухой, то кирпич хорошего качества, если молоток утопает при ударе, кроша кирпич, то от такой покупки стоит отказаться.

Расколов кирпич пополам обратите внимание на сколы и внутреннюю поверхность кирпича, она должна быть ровного цвета, без темных пятен и присутствия различных компонентов.

Выбрав необходимый кирпич, стоит позаботиться и о выборе материала для получения раствора. Раствор для кладки кирпичной печки должен состоять из глины, песка и воды. Получение нужного по свойствам раствора является одним из сложных этапов в строительстве печки. Раствор должен быть не жирным и не тощим. Глину стоит замешать с водой и оставить на ночь киснуть.

На следующий день полученный раствор размешать, удалив все комочки и только тогда добавлять песок не большими порциями. Раствор должен не прилипать к мастерку (раствор жирный) и не выталкивать воду (добавить глины). Нормальный раствор должен слегка тянуться за мастерком, сохраняя приданную форму и не рваться. Мастерок при работе с таким раствором остается чистым и раствор не прилипает к рабочей металлической поверхности.
