• Почему стоит выбрать свайный фундамент
• Какие есть варианты
• Недостатки: как бороться с ними
• Продлеваем жизнь фундаменту

Если вы обратитесь в любую фирму, которая занимается возведением каркасных домов, скорее всего вам предложат строительство дома на винтовых сваях. Причиной этого является универсальность свай – они подходят для любых видов почв, при этом могут устанавливаться даже зимой – чего нельзя сказать о других фундаментах, устанавливаемых с применением цемента.

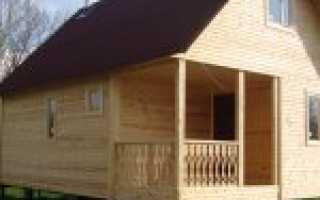

Каркасный домик на винтовых сваях — вариант для дачи

Дома на винтовых сваях

Чаще всего при проектировании загородного дома принимаются во внимание простые и проверенные временем виды фундамента, такие как: бетонный и каменный. При этом существует множество других материалов для возведения фундамента, одним из которых являются винтовые сваи. Этот способ возведения основы дома чаще используется на зыбкой, увлажненной или глинистой почве. Также целесообразным будет использование свайной технологии при возведении дома на участке с измененным рельефом.

Множество владельцев загородных участков, которые планируют начать строительство коттеджа или небольшого дома, задаются вопросом, насколько надежна эта система и можно ли на таком фундаменте возводить внушительные строения. Большое количество разных стран мира использует такую технологию строительства для возведения фундамента зданий – и весьма успешно, о чем свидетельствует тенденция строительства подобных домов.

Уникальный бельгийский проект дома на винтовых сваях Источник archdaily.com

Что такое свайно-винтовой фундамент?

По конструктивному устройству винтовая свая – полая внутри труба из железа, на нижнем конусовидном конце которой приварены лопасти бура для ее ввинчивания в землю. После погружения в грунт эти опорные столбы связываются ростверком либо нижними рядами сруба. В результате каждая из опор принимает на себя часть нагрузки от здания, распределяя ее по всему свайному полю.

Так выглядит основание

Рекомендуем:

Любые работы по фундаменту дома от компании ГЛАВ-СВАИ

Звонок по России бесплатный: 8 (800) 70-70-988

Лопасть на конце наконечника снизу с одной стороны упрощает вкручивание трубы в плотные грунтовые слои, а с другой – играет роль удерживающего анкера. В отдельных случаях при необходимости подобная опора просто выкручивается из земли и используется на новом месте для нового свайного фундамента. Главное чтоб она не проржавела к этому времени, находясь в грунте.

Аргументы за и против: мифы и реальность

Стоит отметить, что некоторые строители категорически против возведения жилых помещений на винтовых сваях. Причин для этого несколько:

• Утрата тепла в зимнее время года.
• Отсутствие распределения нагрузки среди компонентов конструкции.
• Сложность монтажа подобного фундамента.

Стоит отметить, что при правильном проектировании здания всех этих недостатков можно избежать, обратившись к профессионалам в этой отрасли. Безусловно, в условиях российского климата нецелесообразным будет возводить несколькоэтажные жилые помещения, основанием которых будут винтовые сваи. При этом строители выбирают наиболее оптимальный вариант основных материалов для строительства. Как правило, на сваях возводят дома из дерева, газобетона, пеноблока и других легких материалов, которые не оказывают значительного давления на основу здания. Иногда дом на винтовых сваях является единственным возможным вариантом строительства жилого помещения. Такие случаи относятся к строительству загородных домов в условиях неровного рельефа.

В условиях неровного рельефа это лучший вариант Источник bel-dom-stroy.ru

Смотрите также: Каталог компаний, что специализируются на ремонте и проектировании фундамента.

Преимущества свайно-винтового фундамента

Винтовые сваи для строительства фундамента изготавливаются из металлических труб, которые имеют на одном конце коническую форму, на втором — отверстия, с помощью которых происходит ввинчивание элемента в почву. Для того чтобы обеспечить максимальную устойчивость и надежность конструкции, нижний конец сваи герметически обрабатывают, крепят к ней лопасти. Далее крепят балки обвязки и покрывают антикоррозийным составом. Обработка конструкции такой смесью необходима для обеспечения надежности и долговечности будущего фундамента. Чем ниже риск возникновения изменения качества металла, тем дольше срок службы свай.

С чего начинается строительство свайного фундамента для дачного дома

Одним из наиболее важных этапов строительства дачного дома является проектирование. При воздвижении свайного фундамента необходимо правильно провести расчет винтовых свай, который выполняется в несколько этапов:

1. Прежде всего необходимо определить параметры грунта: определить плотность и его составляющие, благодаря инженерно-геологическим исследованиям узнать физико-химические характеристики.

2. Затем необходимо рассчитать возможные нагрузки на сваи: вес всего строения с учетом мебели и возможных дополнительных нагрузок, например, снежного покрова и т.д.

3. На основе полученных результатов делается предварительный черновой вариант проекта расположения свай с расчетом количества опор и расстоянием между ними;

4. Полученные результаты необходимо проверить с помощью специальной программы. Данная программа моделирует схему взаимодействия конкретного грунта с конкретным строением.

5. С учетом всех неточностей выполняется окончательный расчет чертежей. На этом этапе рассчитываются габариты каждой опоры, возможная высота цоколя, площадь свайного поля.

Этапы установки свай для дачного дома

Сразу после проектирования фундамента можно приступать к монтажу винтов.

• Сваи необходимо подготовить для установки: обработать их грунтовкой, которая защищает их от коррозионных процессов в будущем;
• В процессе проектирования по участку располагают маркирующие расположения опор отметки. На месте каждой отметки необходимо просверлить небольшую скважину, глубиной не менее 1/3 сваи;
• После подготовки площадки необходимо заняться установкой опор: в углубление помещается свая, в верхнюю ее часть вставляется лом или стержень, на торец которого дополнительно одеваются две трубы;
• Затем начинается заглубление опоры в почву путем ввинчивания. Обычно это выполняется вручную не менее тремя взрослыми мужчинами (двое ввинчивают, один следит за вертикалью с использованием гидроуровня).

Мы предлагаем погружение железобетонных свай колёсными сваебоями. Это долговечнее, надёжнее и безопаснее, чем винтовые сваи: Подробнее. Сваи устанавливаются с помощью специальной техники. Для монтажа используются буровые установки: Мобильная буровая машина БМ 811.

Видео описание

Какие особенности бетонных забивных свай? Мы поговорим о свайном фундаменте в нашем видео:

Это важно! Срок возведения фундамента можно значительно сократить – до 2-х дней. Фундамент из винтовых свай не требует времени на усадку или затвердевание. Для создания такого основания здания достаточно 3-4 человека.

• возможность возведения в любых погодных условиях;
• равномерное распределение нагрузки на фундамент за счет увеличения количества несущих конструкций в местах с большей нагрузкой;
• возможность беспрепятственно построить дополнительное помещение рядом с уже возведенным зданием;
• устойчивость конструкции при сейсмической активности;
• отсутствие биологического вреда для экосистемы, где строится помещение;
• длительный срок службы.

Стоит также выделить возможность строительства свайного фундамента в любое время года. Вне зависимости от погодных условий такая конструкция будет отлично проходить почву и намертво закрепляться в ней.

Недостатки

Как и все виды фундамента, винтовые сваи имеют свои недостатки, возникновение которых можно предотвратить при правильном проектировании и строительстве. Ведь на вопрос, как правильно построить дом на сваях, может ответить только профессионал.

К основным недостаткам фундамента из винтовых свай можно отнести:

• необходимость в утеплении полов;
• затрудненное строительство подвала или цокольного помещения;
• невозможность строительства на каменистых грунтах;
• обвязка каркасного дома на винтовых сваях — затруднительный процесс с множеством нюансов;
• при разрушении защитного слоя возможно изменение качеств металла (возникновение коррозии), что значительно влияет на безопасность и надежность конструкции.

Пол в доме на винтовых сваях потребует хорошего утепления Источник teplomonster.ru

Онлайн калькулятор фундамента

Чтобы узнать примерную стоимость фундамента типа «ростверк на сваях», воспользуйтесь следующим калькулятором:

Классификация свай

Винтовые сваи классифицируются по нескольким параметрам, например, материалу, из которого изготовлены, конструктивным и функциональным особенностям. Исходя из материала изготовления выделяют:

• сваи из железобетона (наиболее устойчивые к нагрузкам конструкции, которые, как правило, используются при возведении крупных объектов);
• сваи из металла (наиболее просты в установке, имеют небольшой вес);
• буронабивные и буроинъекционные сваи.

Что касается конструктивных и функциональных особенностей, то исходя из этих характеристик сваи делятся на:

• висячие;
• стойки;
• забивные сваи, изготовленные из железобетона.

Сваи-стойки заглубляют в рыхлый грунт до достижения ими твердой почвы, на которую делают упор. Таким образом происходит передача нагрузки от сваи к твердой почве. Следовательно, практически вся нагрузка (80%) распределяется не на элемент конструкции, а на твердую почву.

Такой тип свай рекомендуется использовать только в том случае, когда под мягкой и рыхлой почвой находится прочное основание.

Висячие сваи прочно укрепляются в почве Источник svaisnab.ru

Висячие сваи, в отличие от стоек, не передают нагрузку на твердую почву, а благодаря своим характеристикам прочно укрепляются в ней. Болты имеют специфическую шероховатость, что при вкручивании в почву дает максимальное сцепление. К такому типу свай относят буронабивные. После пробуривания почвы в нее заливается бетон. Вследствие чего более 70% всей нагрузки приходится не на стержень элемента, а на его стенки, что позволяет избежать обрушивания конструкции. С помощью таких элементов чаще строятся каркасные дома на сваях.

Выбираем вид опор

Материал для изготовления опор применяют в зависимости от вида грунта и геологических особенностей местности.

Деревянные бревна, установленные в пресной воде или в почве на глубину ниже уровня грунтовых вод, прослужат более 50 лет без изменения своей несущей способности. Но при частой смене влажности (то увлажняются, то высыхают), древесина начинает разлагаться и в течение короткого срока теряет свои качества.

Металлические опоры можно устанавливать в любом виде грунта и на воде. Обязательным условием является обработка противокоррозийными составами и установка на глубину ниже точки промерзания почвы. Более выгодно в экономическом и технологическом плане монтировать полые винтовые сваи.

Железобетонные армированные опоры могут выдержать массу многоэтажных зданий с большой этажностью. При соблюдении технологии монтажа срок эксплуатации составляет более века.

В грунтах, подверженных сдвигу по горизонтали, использование столбчатого основания не рекомендуется, так как движение почвы может вытолкнуть и опрокинуть постройку. Если строительный участок имеет неровную поверхность, нужно оборудовать жесткую железобетонную подушку между опорами во избежание бокового сдвига строения.

Сравнительная характеристика ленточного и свайно-винтового фундамента
