Биокамины для квартиры своими руками: преимущества и недостатки

Биокамин своими руками — описание

Биокамин — простая и безопасная конструкция, в основе которой лежит горение жидкого топлива. Первые биокамины были изобретены еще в древности, когда в лампы или небольшие чаны заливали различные масла, и поджигали их.

Биокамин своими руками можно сделать, не прилагая особых трат и усилий, а результат сможет украсить любой интерьер и подарить квартире неповторимое ощущение домашнего очага.

Эксплуатация биокаминов не предполагает подведения дымоходов, единственное, что нужно делать — периодически проветривать помещение, ведь открытый огонь в любом случае обладает способностью сжигать кислород. Существует несколько конструкций биокаминов, главным отличием которых является место установки:

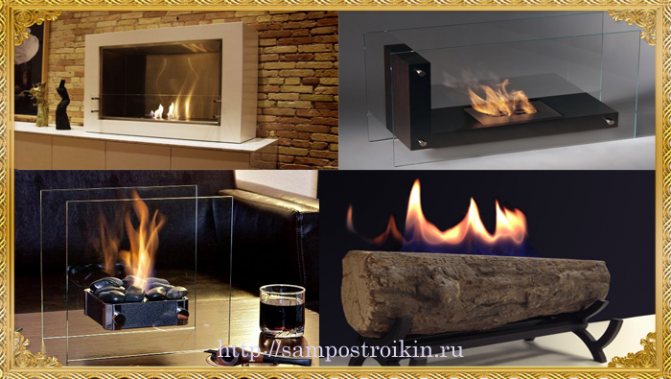

1. Большие и реалистичные камины для установки на полу. Благодаря своей устойчивости, могут иметь большие габариты и максимально напоминать обыкновенные камины.
2. Легкие и элегантные модели для крепления на стену или подвешивания под потолок. Обязательным условием для них является отгораживание огня прозрачным экраном в целях пожарной безопасности.
3. Миниатюрные камины для установки на столах и тумбах. Прекрасное и современное дополнение к интерьеру.

Независимо от модели, высоту пламени можно регулировать, добавляя или отнимая горелки в предусмотренном конструкцией объеме.

Преимущества, и недостатки изделий

Главное и неоспоримое преимущество экокаминов состоит в том, что зрительно они могут сменить натуральный камин и создать ощущение уюта и комфорта в квартире или приватизированном доме. Иные плюсы смотрятся так:

• конструкция проста и надежна, ломаться в ней нечему, а это означает, не понадобится и ремонт;
• благодаря бездымному горению минимального количества топлива в помещении не надо устраивать дымотвод;
• из топочного отделения не вылетают раскаленные угли и в общем устройство считается пожаробезопасным при условиях соблюдения инструкции изготовителя;
• легкость эксплуатации.

Элитные и престижные модели биокаминов укомплектовываются электронными блоками управления, дающими возможность проверять работу и остаток горючего по монитору, автоматично разжигать и гасить пламя, а еще управлять прибором на расстоянии по мобильному телефону. Установлены в них и системы безопасности – защита от деток и животных живущих дома, опрокидывания и так дальше. Но цены таких изделий стартуют от 3000 у. е.

Сейчас о минусах биокаминов:

1. Горелка почти не греет комнату. Пламя настоящее, но тепла выделяется очень мало из-за медленного сжигания малого объема топлива.
2. Поставляемое под заказ и продающееся в точках продажи горючее довольно дорогостоящее. Очень недорогой биоэтанол в литровой емкости стоит от 7 у. е., а брендовый с запахом кофе от бренда Kratki – 16 у. е.
3. Как бы мало ни выделялось продуктов згорания, для их отведения в первую очередь необходима вентиляция приточно-вытяжного типа.

Изготовление биокаминов своими руками

Несмотря на простоту конструкции и минимум необходимых для ее изготовления материалов, покупные биокамины стоят отнюдь не дешево. Намного выгоднее будет изготовление биокаминов своими руками. Особых навыков и сложной техники для этого не требуется, а приобрести материалы для строительства можно в любом магазине. Прежде чем приступить к процессу сборки, нужно собрать следующие составляющие:

• Стекло. Количество и размер рассчитывается, исходя из дизайна, но не стоит покупать слишком тонкое. У стекольщика нужно уточнить, насколько жаропрочным является тот или иной вид стекла, после чего выбрать самый подходящий.
• Силиконовая смесь для герметизации швов. Продается в магазинах стройматериалов.
• Для горелки нужно выбрать жестяную банку или металлический коробок, и то и другое можно найти практически в любой квартире.
• Небольшой отрез металлической сетки, ячейки в ней должны быть как можно меньше.
• Материалы для декорации — лучше всего выглядит разноцветный дикий камень или обкатанная крупная галька (продается в зоомагазинах для оформления аквариумов).
• Фитильный шнурок.

После изготовления своими руками биокамина нужно будет постоянно покупать топливо для него. Использовать можно только специализированное биогорючее для таких каминов, поскольку другие составы могут вызвать отравление организма.

Очаг в центре стола

Полированный бетонный стол с очагом в центре из дуба с морскими раковинами, мрамором, битым стеклом, измельченный сланцем. Столешница из белого цемента, смешанного с нитями из стекловолокна и нейлоновой сеткой для прочности. В дело пошло все, что автор смог найти – старые доски, обломки шифера, большие камни с пляжа, морские раковины, кусочки стекла и все, что, по мнению автора, делают отделку лучше. Можно сказать, что стол сделан из «подножных» материалов, зато в готовом виде украсит любую веранду или патио.

Пошаговой инструкции автор не предоставил, но сделал несколько фотографий. Я думаю, собрать стол не проблема, вся фишка здесь в бетонной столешнице. В этой смеси автор использовал балласт, желтый строительный песок, песок для штукатурки, белый цемент, нити из стекловолокна, нейлоновую сетку и вставки изоляционной плиты, чтобы сделать стол легче.

Чертеж биокамина

Перед тем, как начать делать биокамин своими руками, нужно составить его чертежи. Для него используется несколько схем, по одной для каждой части камина.

Для горелки. В ней и будет происходить сгорание горючего. При ее конструировании нужно учитывать качество стекла, используемого для перегородки. Если оно не обладает термостойкими качествами, нужно увеличить расстояние от него до горелки. Если расположить не жаропрочное стекло слишком близко, оно очень быстро треснет. Минимальное расстояние до горелки составляет 15 см.

Бак для топлива. Как уже было сказано выше, для него подойдет банка или коробка, единственное условие — металл должен быть толще 2 мм. Если в планах есть постройка крупного напольного камина, можно приобрести специальный бак в магазине.

Рассчитать количество горелок можно, исходя из площади помещения. Для комнаты размером 30 кв. м. можно установить не больше двух горелок. Когда чертежи биокамина своими руками готовы, можно приступить и его строительству.

Уличный стол с очагом

На самом деле очень простой стол из поддонов с очагом в центре. Вы наверняка сможете собрать его без всяких инструкций, руководствуясь пошаговыми фото, которые любезно выложил в интернет автор этого проекта. Главное, заранее подготовить материал и оценить, что из него получится. Как подсказывает опыт, гораздо лучше работать с тем, что у вас есть, чем с тем, что вы думаете, что у вас есть. Если вы тоже собираетесь использовать старые поддоны, то будьте готовы к тому, что часть материала окажется непригодной. Поэтому, когда найдете поддоны, разберите их, отсортируйте всю древесину по категориям, подсчитайте общие размеры. У автора на изготовление стола пошло три поддона. Длина, соединяющая ноги, составляет 1 метр в длину и была завинчена и склеена.

1. Используя базу, установите две доски, чтобы сделать квадрат, остальная часть столешницы выровнена и скреплена снизу.
2. Рассчитайте середину стола и установите очаг.
3. Затем добавте 5 досок, 2 с одной стороны и 3 с другой. Этого достаточно, чтобы держать очаг на месте.
4. Закрепили ноги большим количеством шурупов.
5. Прибейте еще две доски к ногам, к внутренней стороне стола, чтобы сделать дополнительную поддержку. Выглядит не очень красиво, но с внутренней стороны их не видно.
6. Нарежьте небольшие дощечки необходимого размера, чтобы заполнить пробел.
7. Купите банку черной термостойкой краски и покрасьте очаг .

Вроде все. Правда автор ничего не сказал, как будет взаимодействовать раскаленный очаг с деревом, поэтому советую предусмотреть этот вопрос, и добавить в точки соприкосновения металла с деревом какой-нибудь изоляционный материал.

Горелка для биокамина своими руками

Важнейшая часть построенного своими руками биокамина — это горелка для него. Выбрав подходящую металлическую емкость, можно приступить к изготовлению:

1. Если конструкция камина будет прозрачной, можно покрасить емкость с внешней стороны. Внутри ее покрывать краской нельзя, поскольку она сгорит при первом же запуске горелки.
2. Из мелкой сетки вырезается кусок, закрывающий верх емкости. Эта сетка служит для равномерного распределения пламени, а также для укладки декоративных материалов, между которыми будет виднеться фитиль. Нужно следить, чтобы сетка не проваливалась внутрь емкости.

Размер сетки можно варьировать в зависимости от творческой задумки. Она должна быть достаточно прочной, чтобы не прогибаться под весом камней, и достаточно большой, чтобы закрывать собой всю площадь камина.

Таким образом, горелка для биокамина своими руками может быть сделана за считанные минуты.

Факторы, влияющие на мощность работы

Показатель мощности работы настольного биокамина каждый выбирает, исходя из личных предпочтений. Тепло, которое будет производить устройство, зависит от:

• модели камина;
• качества топливного материала;
• размер пламени.

Большинство биокаминов имеют мощность в пределах от 1 кВт до 7кВт. Модели с длинной горелкой увеличивают обогрев. Домашние устройства обычно изготавливаются с тепловой мощностью в 2,5 кВт. Этого вполне достаточно, чтобы обогреть помещение средней площади. Однако этот показатель может изменяться в меньшую или большую сторону. Например, если человека интересует только эстетическая сторона, то вполне подойдет камин с мощностью до 1,5 кВт. Для отопления большой комнаты лучше выбирать агрегаты от 5 кВт. Более подробную информацию по выбору параметрам работы камина лучше узнать у продавца в момент совершения покупки.

Второй показатель, влияющий на мощность — качество биоэтанола. Вариантов топлива много, но все они должны отвечать двум требованиям: иметь четкую жидкостную форму и процентное содержание горючего вещества не меньше 96%.

Третий показатель расхода мощности — размер пламени. Большинство современных моделей биокаминов выпускаются с возможностью регулировки размеров пламени. Делается это путем сдвига крышки на отверстие в горелке. Чем оно уже, тем меньше будет огонь и, соответственно, сократится тепловыделение.

Пошаговая инструкция для биокамина своими руками

Как видно из предыдущего абзаца, при наличии пошаговой инструкции для биокамина, его очень просто сделать своими руками. После сбора горелки процесс разделяется на такие этапы:

Куски стекла скрепляются между собой силиконовым герметиком в соответствии с дизайнерской задумкой. Для полного высыхания их нужно оставить примерно на 24 часа, более точное время указано в инструкции к герметику.

По желанию основание камина можно сделать из прямоугольного металлического короба. Тогда оно будет скрывать банку для горелки.

Если горючее было приобретено в жестяной банке, ее нужно всего лишь поставить внутрь горелки. Если же оно продавалось в таре из пластика, следует взять еще одну консервную банку, и перелить его туда. Размер банки должен быть таким, чтобы ее удобно было доставать из горелки.

В горючее опустить предварительно подготовленный фитиль. Поверх горелки установить сетку, сверху нее насыпать камушки.

Чтобы сделать красивый и простой биокамин своими руками, пошаговая инструкция выше обеспечит всеми необходимыми знаниями. Готовый камин можно сразу же вводить в эксплуатацию, то есть поджечь фитиль.

Стол с газовым камином

Если вам нравится наслаждаться великолепным видом на улицу, стол с камином – это отличный способ больше времени проводить на свежем воздухе. Тепло от каминного стола позволит комфортно сидеть на веранде или патио в прохладную погоду. Конструкция часто представляет собой стол стандартного размера с очагом для огня в центре. Есть различные варианты для очага, обычно это газ или биотопливо, вы можете выбрать тот, который лучше вам подходит. В данном случае используется газовая горелка. На пошаговых фото показан порядок сборки, так что если есть диван на веранде и вы хотите установить такой столик с огнем, эта инструкция вам поможет. Тяжело сказать, сколько этот столик будет стоить, автору проекту он обошелся практически бесплатно. Если у вас имеется много деревянных отходов, хороший друг, у которого есть мастерская и старый гриль, то тоже особо тратиться не придется.

Итак, что нужно:

• цемент
• лавовые камни
• ленточная пила
• торцовочная пила
• циркулярная пила
• шлифовальный станок
• сварка

Бетонная столешница

Верх стола составляет прямоугольник 112 x 53 см. Середина – кусок плиты МДФ, который является пространством для горелки. Он разрезан на конус на всех четырех сторонах. Это упростит его удаление после того, как застынет цемент. Закрепите проволоку и залейте раствор. Оставьте форму на неделю, чтобы бетон хорошо просох.

Горелка и корзина

Во-первых, горелка и емкость должны быть съемными. Поэтому надо закрепить железный уголок, который является фланцем и будет находиьтся в центре стола. Затем сделайте крепление, которое будет держать горелку и лоток. Горелка изготовлена из жесткой трубы с отверстиями, просверленными через каждые 10 мм. Сварите кусок муфты адаптера для газового резервуара.

Настольная рама

1. Идея состояла в том, чтобы сделать стол похожим на стопку брусков с очень маленькими острыми ножками.
2. Для этого автор использовал в основном деревянные обрезки 2х10. Ноги вырезаны квадратом 4 см, а концы сужаются до точки с помощью ленточной пилы и шлифовальной машины.
3. Сначала сделайте бока. Все доски разрезаются на несколько отрезков разной длины, ширины и высоты.
4. Затем приклеиваете и прибиваете ножки. Концы выполнены из куска нарезанных досок, чтобы соответствовать высоте боковой доски. Стиль случайный. Просто соберите все материалы и склейте их вместе.
5. Затем приклейте к листу фанеры. Одна сторона склеена, а. другая шарнирно установлена на петле. Держатся на дюбелях в верхнем углу.

Большой биокамин

В предыдущем абзаце было описано изготовление компактного камина. При конструировании большого напольного биокамина его каркас придется делать из гипсокартона. Для этого нужно:

1. Разметить стену и разрезать гипсокартон на подходящие куски.
2. В основание камина установить негорючую подставку. Это особенно важно, поскольку температура от сгорания превышает +150 С°.
3. Гипсокартон крепится к стене саморезами.
4. Внутренняя часть камина должна быть сделана из огнеупорного материала. Нужный короб покупается в специализированном магазине, и вставляется в гипсокартонный каркас.
5. Между гипсокартоном и внутренней частью камина прокладывается изоляционный материал.
6. Для большого камина лучше всего приобрести топливный бак фабричного производства. Иногда он продается вместе с огнеупорной подставкой. Топливный бак устанавливается в середину камина.
7. Далее нужно провести работы по облицовке. Для этого используется жаростойкая плитка или натуральный камень.

Для обеспечения пожарной безопасности нужно поставить перед огнем стеклянный экран, либо же кованую решетку.

Как сделать напольную конструкцию

Напольная конструкция вписывается в любой интерьер, так как имитирует дровяные камины

Преимущество напольных биокаминов — в разнообразии форм и размеров. Они могут напоминать геометрическую фигуру, чашу или тумбу, оставаться стационарными или мобильными. Но отопительный блок для них должен быть изготовлен из металла. Сам корпус при этом можно сделать из камня, дерева, пластика, керамики или гипсокартона. Главное, следить, чтобы огонь не затрагивал пожароопасные элементы.

Необходимые материалы и инструменты

• отопительный блок;
• негорючий гипсокартон (1 лист);
• металлический профиль с направляющими и стоечными элементами (8 – 9 м);
• дюбель-гвозди, саморезы по металлу и с потайной головкой;
• термоустойчивый клей для плитки, шпатлёвка;
• ножницы по металлу, шуруповёрт, нож для резки гипсокартона;
• изоляционные материалы (2 кв.м);
• керамическая плитка;
• затирка (около 2 кг);
• строительный уровень, рулетка;
• дерево или другой материал для каминной полки;
• декор для украшения готового биокамина.

Все расчёты необходимо делать с учётом размеров места для будущего биокамина. Один из вариантов представлен на чертеже.

Подготовительные работы

Чертёж необходимо создавать с учётом пожаробезопасности

В этом варианте предусмотрено обустройство топки

На этом этапе необходимо определиться с размерами и дизайном биокамина: большой или маленький, пристенный, угловой или расположенный в центре комнаты. После этого создаётся чертёж или эскиз с учётом пожаробезопасности объекта. Рассчитывая его размеры, нужно следить за тем, чтобы расстояние от очага до стенок конструкции и каминной полки составляло не менее 15 – 20 см. После этого на основании чертежа на стену и на пол наносится разметка.

Пошаговая инструкция по изготовлению

Процесс предусматривает выполнение нескольких этапов: от крепления профиля и до декорирования обшитого гипсокартона

• Сборка каркаса. По готовой разметке крепятся предварительно подготовленные направляющие профили. Затем в них вставляются стоечные элементы, которые впоследствии закрепляются саморезами. С помощью отвеса контролируется вертикальность.
• Крепление профилей к стене на дюбель-гвозди. При этом стойки дополнительно закрепляются перемычками.
• Закладка изоляционного материала в стены сооружения. Им может служить спрессованная базальтовая вата.
• Обшивка гипсокартона. Для этого необходимо нанести разметку на листы гипсокартона и обрезать ненужные элементы с помощью специального ножа. Главное, с одной стороны делать надрез, надламывая материал с другой. Выполняя обшивку будущей конструкции, нужно вкручивать саморезы на расстоянии 10 – 15 см друг от друга. По окончании этих работ следует нанести гипсовую штукатурку.
• Отделка биокамина. Для этого стенки и дно корпуса обклеиваются керамической плиткой, за исключением углубления для установки горелки.
• Затирка швов. После неё монтируется каминная полка, а сама конструкция украшается подготовленными декоративными элементами — лепниной, мозаикой, облицовочным кирпичом.
• Установка горелки. Её можно приобрести или сделать самостоятельно из металлического стакана, в который опущен фитиль. В последнем случае не удастся регулировать высоту пламени, но и платить за заводскую конструкцию не придётся.

Если есть время, желание и сварочный аппарат, стоит самому соорудить топливный блок с задвижкой. Принцип его действия тот же, только состоять такая горелка должна из одной или двух камер, соединённых между собой перфорацией. В этом случае сгорать будет уже не топливо, а его пары, однако, это позволит контролировать интенсивность пламени.

Заключительным этапом может быть установка кованной или каминной решётки из жаропрочного стекла, которая обеспечит дополнительный уровень безопасности для домочадцев.

Из-за громоздкости напольных биокаминов их очень часто проектируют в виде угловых конструкций. Последние могут быть симметричными или асимметричными, когда вместо одной из задних стенок у камина устанавливается колонна. Их установка практически не отличается от установки стандартных напольных биокаминов, за исключением чертежа.

Кое-какие хитрости

Биокамин станет по-настоящему безопасным и будет радовать глаз своим огоньком если, во-первых, снабдить его горелку заслонкой для регулировки пламени. Зачем – см. выше. Во-вторых, спиртовое пламя зрительно вялое: голубоватое, почти бесцветное. Это, конечно, хорошо: голубой цвет почти прозрачного пламени свидетельствует о полном сгорании топлива. Но не мешало бы оживить огонек биокамина, расцветив его. В фирменное биотопливо для каминов с этой целью добавляют 5-10% ректификационного (не крекингового!) 100-октанового бензина глубокой очистки; таким же заправляют бензиновые зажигалки. Стоит натуральный 100-октановый бензин ох как дорого, но это еще не все. Его вязкость и поверхностное натяжение много больше, чем у спирта и по капиллярам он идет медленнее. Поэтому именно присадка бензина больше всего и отравляет наполнители горелок. Производителям от этого не хуже – больше сбыт горелок на замену. А нам лучше и поставить заслонку на горелку, и подцветить пламя самостоятельно.

Заслонка

Многие фирменные линейные горелки для биокаминов, в т.ч. ведущих производителей, снабжаются заслонкой с одной ручкой, ходящей в пазах под крышкой, слева на рис. ниже. Явно нерациональная конструкция: двигать рукой горячую заслонку невозможно, а если заслонку тянуть и, особенно, толкать кочережкой (см. ниже) она легко перекашивается и клинит.

Неправильные и правильная (справа) конструкции заслонок горелок для биокаминов

Заслонку на 2-х ручках, подвешенных в прорезях крышки (в центре на рис.) можно, в принципе, быстро двинуть рукой. Но сквозь прорези просачиваются пары топлива, которые могут вспыхнуть на воздухе. Правильная конструкция заслонки крышки горелки для биокамина – скользящая в пазах под крышкой с 2-мя ручками; такая легко двигается туда-обратно кочережкой из стального прутка (справа на рис.).

Как покрасить пламя

Самый эффективный и безопасный как для горелки, так и для людей способ расцветить пламя биокамина – добавить в него ионы металлов-хроматизаторов, излучающие яркие линии в видимой части спектра. Достаточно совершенно ничтожной, с трудом улавливаемой тонким химически анализом и никак не ощутимой человеком примеси хроматизаторов, и пламя заиграет. Для эффективности расцвечивания пламени хроматизаторами должны выполняться 4 условия:

1. Энергия ионизации металла-хроматизатора и энергия возбуждения его ионов должны быть невелики, чтобы для этого хватило температуры пламени;
2. Время высвечивания возбужденного иона-хроматизатора должно быть как можно меньше, чтобы он, возбудившись от пламени, тут же вспыхнул;
3. Ион-хроматизатор должен светиться в красной, оранжевой и желтой областях спектра, чтобы пламя было естественного цвета;
4. Примесь ионов-хроматизаторов в воздухе, ощутимая нашими органами чувств, должна быть безвредной для человека как при однократном воздействии, так и при длительном регулярном.

Из легко доступных указанным условиям удовлетворяют ионы хрома и натрия. Хром дает эффектные переливы цветов во всей нужной части спектра; натрий – в желтой. Достаточно легко выделяющаяся примесь хрома всегда есть в природном кварце и кварците. Достаточно обложить устье горелки биокамина кварцитовыми голышами, и пламя заиграет «как настоящее», поз. 1 на рис. Достаточно хрома и в граните любого цвета, но кроме него в этом камне много не таких безвредных примесей, в т.ч. радионуклидов. Поэтому расцвечивать пламя биокамина гранитом не надо, поз. 2.

Способы расцвечивания пламени биокамина

Примечание: по этой же причине камни для засыпки самодельного настольного биокамина нужно брать с разбором. Следует искать белые или полупрозрачные твердые со стекловидным изломом, а вот красных и желтых нужно всячески избегать. В таких наверняка есть очень вредные кадмий и сера.

С настольными и, особенно, с мини-биокаминами дело сложнее. Их маломощные горелки или не нагреют камни настолько, чтобы хром выделился в пламя, и оно останется «мертвым» спиртовым (поз. 5), или, если поставить более мощную горелку, топливо вскипит и камин станет опасным. Фирменные биокамины-свечи либо засыпаются специально приготовленным наполнителем, содержащим водорастворимые соединения хрома, поз. 3 (в биотопливе всегда есть вода), либо снабжаются сеткой-рассекателем из хромоникелевой стали, поз. 4. Последний вариант не оптимален: никель в воздухе ни к чему, хром из сетки быстро выгорает, а она сама прогорает.

Если горелка биокамина линейная, то и спиртовое пламя с пляшущими языками из нее достаточно эффектно, поз. 5. Еще более расцветить его можно, бросив в топливный бак или блок буквально несколько крупинок обычной поваренной соли, поз. 7. Натрий – очень активный хроматизатор. Окуните кончик ножа в кухонную соль, отряхните и суньте в пламя газовой плиты, оно тут же окрасится желтым.

Правила безопасности использования

Биокамин, в виду наличия открытого пламени, должен эксплуатироваться при условиях четкого следования противопожарным правилам. Для этого нужно соблюдать следующие условия:

• очаг размещается на расстоянии не менее 40 см от легковоспламеняющихся материалов;
• при открытых окнах, если будет сквозняк, в открытое пламя не должны попасть гардины или шторы;
• необходимо исключить доступ животных и детей к биокамину;
• если камин будет стоять возле стены, она должна быть обита теплоизоляционным материалом, например, минватой или огнестойкой плиткой;
• биокамину требуется кислород, поэтому помещение должно хорошо вентилироваться.

Критерии выбора

Выбирают биокамины не только по внешним параметрам. Важным является техническая сторона вопроса. Исходя из этого, можно подобрать очаг по следующим характеристикам:

• размер устройства. Зависит от того, где будет устанавливаться камин. Для использования в офисе подойдут небольшие компактные модели, а для домашнего использования можно выбрать вариант побольше;
• мощность. Данный показатель зависит от совокупности факторов. Это габариты конструкции, место ее расположения, объем резервуара для топлива и количество горелок;
• тип системы управления. Самые простые камины управляются вручную. Более дорогие варианты могут комплектоваться пультом управления;
• тип топлива. Биоэтанол может быть в виде прозрачной жидкости, геля или таблеток. Перед покупкой, нужно уточнить, на каком именно материале работает выбранный камин.

Если биокамин покупается для обогрева жилища, следует помнить, что он не является полной заменой отопительным установкам, а только лишь дополняет их. По своей мощности очаг не может работать сильнее твердотопливных и газовых печей.
