Установка подрозетников в бетонные стены и тонкие перегородки из гипсокартона

Источник

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Установка подрозетников не представляет ничего сложного. Однако нюансы этого процесса во многом зависят от материала поверхности. В этой статье подробно расписаны особенности монтажа подрозетников в гипсокартонные перегородки и бетонные стены. Рекомендации по выбору изделий и пошаговая технология их установки помогут разобраться в этом процессе и выполнить работу самостоятельно.

В зависимости от материала стены будет различаться тип используемой коронки для подрозетника

Как ровно установить подрозетники в бетон

Подрозетники требуются практически во всех местах установки электроприборов. От того, насколько ровно установлен один или несколько подрозетников, зависит итоговый облик установленных розеток, выключателей и иных установочных изделий. Безусловно, ровность установки подрозетника не решает на 100% конечный итог — розетку или выключатель возможно идеально прикрутить даже в криво «вмазанный» подрозетник. Однако это не означает, что можно безответственно относится к «вмазыванию» круглых установочных коробок

(это официальное название подрозетников).

Криво установленный подрозетник может стать причиной многих страданий при чистовом монтаже установочных изделий. Поэтому ровный монтаж установочных коробок категорически рекомендован.

Между прочим, подрозетники не всегда имеют округлую форму — встречаются квадратные установочные коробки, предназначенные под четыре модуля, по два в ряду. Да и вообще, существуют модели прямоугольной формы, по своему назначению заменяющие несколько одинарных подрозетников в ряду. Однако самыми распространенными являются именно круглые, поэтому на них мы сделаем основной акцент.

На первый взгляд установить подрозетник в бетонную стену кажется делом простым. В принципе, это действительно так, «вмазать» установочную коробку может каждый. Единственный момент, с которым многие испытывают трудности — это ровность установки, особенно нескольких совмещенных подрозетников.

Способ, который хочется описать, далеко не новый. Эти несколько дополнительных операций позволят качественно установить несколько подрозетников подряд в любые стены — бетон, кирпич, газобетон.

Первый этап — разметка

, нужно наметить горизонтальные и вертикальные оси каждого подрозетника. При монтаже нескольких коробок подряд нужно выдержать между ними правильное расстояние, чтобы будущие розеточные или иные модули корректно установились. Оптимальным расстоянием между осями (центрами) считается 71 мм., однако встречаются изделия, в соединительных элементах которых заложенно расстояние 70-72 мм. При установке 2-3 подрозетников это не имеет особого значения, однако для 5 коробок подряд важен каждый миллиметр.

Перед установкой 5 точек в ряд (вертикальный или горизонтальный), следует уточнить конкретный размер устанавливаемых электроточек конкретной серии. По хорошему — собрать подрозетники на столе в ряд при помощи соединителей (обычно идут в комплекте к коробкам) и прикрутить все 5 розеток (или выключателей). Тогда вы узнаете, правильный ли размер по осям заложен производителем или нет. Зачастую 5 подрозетников в ряду могут не соответствовать размеру пяти розеток. Если возможности примерить розетки нет — между осями выдерживается расстояние 71 мм.

Если наружная ширина коробки 70 мм. (с лицевой каемкой) — такие подрозетники без проблем устанавливаются с расстоянием между осями в 71 мм. Если же ширина 72 мм., то «сузить» оси коробок будет сложно. Для 2-3 модулей в ряду можно выдержать расстояние 72 мм, однако для 5 подряд лучше подобрать другие изделия.

Итак, оси размечены — подрозетники могут монтироваться как в вертикальные, так и в горизонтальные ряды. Но некоторые серии розеток не предназначены для формирования вертикальных рядов (редкость, но случается), поэтому нужно уточнять этот момент.

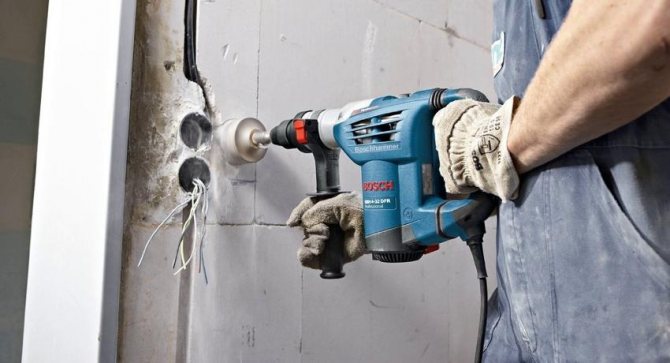

Второй этап — это выборка отверстий

под установку. В бетоне это можно сделать алмазной коронкой для оборотистой дрели или болгарки. Более простой способ — набурить мелким буром отверстий по кругу и выбить середину перфоратором. Оптимальным диаметром отверстия является размер 75 мм. — тогда любой подрозетник свободно войдет и останется зазор под замазку. Глубина отверстия — около 50-60 мм., коробка должна входить в стену полностью. Чисто установленный подрозетник должен стоять заподлицо с чистовой шпаклевкой стен или немного заглубляться относительно плоскости стены.

Для кирпича, гипса и прочих, более мягких стен (относительно бетона) подойдет ударная коронка для перфоратора. Данная коронка может сверлить и бетонные стены, но тогда ресурс ее работы сильно укорачивается. В кирпичных стенах ей сверлят с ударом, в пенобетоне и гипсе — в режиме сверления без удара.

Когда отверстие сделано, в него примеряется подрозетник (или группа подрозетников), если все входит без проблем — обметается и грунтуется.

Следующий этап — создание лекала

. Многие установочные коробки комплектуются соединительными элементами для объединения в группы. Соединители могут конструктивно являться частью подрозетника или комплектоваться отдельной деталью. В нашем способе монтажа, соединители совершенно неважны, их может не быть вовсе. Роль эталонного шаблона, выдерживающего нужные расстояния между крепежными винтами выполняет самодельное лекало.

Для изготовления лекала подойдет любой кусок профиля, например ПН27X28. В профиле намечаются и сверлятся отверстия для крепежных шурупов каждого подрозетника, таким образом, чтобы между левыми винтами первой и второй коробки (и всеми последующими) было расстояние 71 мм. Ну а расстояние между шурупами в одной коробке составляет 60 мм.

Профиль-лекало должен быть длиннее всей группы подрозетников, чтобы было место закрепиться к стене. Для этого в профиле также сверлятся отверстия. Далее в лекало вкручиваются все коробки с плоской стороны, для этого используются шурупы, которые идут в комплекте с подрозетниками.

Собранную конструкцию примеряют в заранее подготовленное углубление. Ничего не должно мешать профилю встать плотно к плоскости стены.

Ну и финальная операция — вмазывание

. Для закрепления подрозетников в бетоне, газобетоне и кирпиче подходит широкий список материалов. Это может быть гипсовая смесь: алебастр, густой фуген, ротбанд или гольдбанд и другие. Вполне подойдут и цементные смеси, в том числе и плиточный клей. Самое главное, что благодаря шаблону не требуется быстрое схватывание замазки.

Замазку набивают в подготовленное отверстие и подрозетники вдавливаются сверху. Нужно вдавливать до тех пор, пока плоскость профиля шаблона не будет плотно прилегать к плоскости стены. Лекало выравнивают на горизонтальную ось группы подрозетников (или на вертикальную, при формировании вертикального ряда) и просверлив отверстия, закрепляют к стене. Вся лишняя замазка, что вылезла из-под коробок удаляется небольшим шпателем. Внутрь подрозетников также обязательно попадет замазка — она удаляется без проблем после снятия шаблона.

При вмазывании важно проследить, чтобы ни один подрозетник не выпирал из плоскости стены. Если же некоторые коробки провалились немного глубже плоскости стены (что маловероятно) — ничего страшного.

Статья по теме: Размеры газобетонных блоков для наружных стен

После схватывания замазочной смеси, шаблон-лекало откручивается, шпателем счищаются оставшиеся наплывы. Установка завершена!

Для тех, кто любит «надежную надежность», можно посоветовать дополнительное усиление крепления с помощью саморезов. Прямо через дно подрозетника, в стене сверлится отверстие и закручивается саморез с пластиковым дюбелем. В стенах из пенобетона и газобетона предварительное сверление ни к чему — саморез закручивается прям как есть. Удобно использовать саморезы с прессшайбой.

Как не крути, но замазочная смесь обычно дает некоторую усадку, поэтому место вмазывания требует финишной шпаклевки. Поэтому лучшим решением по монтажу электрики будет монтаж до финишной шпаклевки стен.

Совет: крепежные винты постоянно теряются, когда дело доходит до чистовой установки розеток и выключателей. Поэтому рекомендуется закручивать шурупы на место сразу после снятия шаблона. А чтобы они не мешали финишному шпаклеванию — винты закручиваются глубже плоскости стены.

Как установить подрозетники до штукатурки

Вообще проще выполнять установку по готовой штукатурке, однако выставлять подрозетники до штукатурки

никто не запрещает. Другое дело, что это немного сложнее.

Чтобы качественно выставить установочные коробки перед оштукатуриванием, необходимо наличие уже выставленных штукатурных маяков. Подставляя правило на маяки, нужно контролировать, чтобы подрозетники не выступали из плоскости будущей, оштукатуренной стены. Лучше всего даже немного заглубить коробки относительно правила на 1-2 мм., тогда наверняка не возникнет проблем с протягиванием штукатурного раствора правилом.

Алгоритм вмазывания практически не отличается от вышеописанного, разница лишь в том, что шаблон крепится к стене не вплотную, а с учетом будущих слоев. Контролируя плоскоть правилом по маякам, выставляют шаблонную планку. Между шаблоном и стеной вставляются какие-либо клинья. После схватывания крепящего раствора, крепежные саморезы удаляются или притапливаются глубже, торчащие провода аккуратно сворачиваются в самих подрозетниках.

Умные розетки

Современные разработки в области автоматизации управления домашним хозяйством, еще эту систему называют «умный дом», привели к тому, что возникла необходимость дистанционно подключать или отключать различные электрические приборы. Так появились умные розетки. Они могут работать автоматически или выполнять команды, которые приходят со смартфона. Тем самым, хозяин дома может в любой момент контролировать любой прибор, находясь на любом расстоянии от своего жилища.

• Розетка с USB: инструкция по подключению и настройке. Обзор лучших производителей юсб розеток для дома

• Как выбрать крепеж для провода — подробная инструкция с примерами

• Перекрестный выключатель: схема подключения, принцип работы и особенности применения

Умная розетка имеет две основные составляющие: контроллер получает сигналы, а реле после команды от контроллера включает или выключает электрическую цепь. Сигналы для розетки можно передавать через интернет, звонком по телефону, отправкой СМС.

Подключать к розетке можно приборы мощностью до 3 кВт. Количество гнезд может быть от одного до четырех. Возможно создание сети из нескольких розеток, чтобы ими было легче управлять.

Такая розетка незаменима для тех, кто постоянно забывает выключать утюг или другой бытовой прибор. Надо только подключить его к умной розетке и теперь в любой момент можно узнать работает он или нет. А если необходимо – то выключить.

Установка коробок под НЕмодульные устройства

Подобные ситуации случаются редко, однако могут принести немало трудностей, если их не брать во внимание. Если будут устанавливаться немодульные розетки или выключатели (которые не помещаются в общую рамку) в один ряд, то между ними необходимо выдержать минимальное расстояние. Иначе дальнейшая установка будет невозможна!

В качестве примера такой схемы можно взять дешёвый терморегулятор электрического тёплого пола — данное изделие не обладает модульностью и не помещается в общие рамки с другими розетками. Конечно, есть терморегуляторы, подходящие к общим рамкам, но они более дорогие и привязаны к определённой коллекции установочной электрики. Поэтому если используется устройство без общей рамки — выдержать расстояние обязательно!

Итак, подавляющее большинство розеток, выключателей, терморегуляторов и прочих, в чистовом виде имеют ширину 86 мм. Соответственно между коробками под немодульные розетки должно быть минимальное расстояние (по осям) 86 мм. Но это если «в притирку» и не точно, а вдруг выключатель окажется шире? Поэтому лучше делать минимальное расстояние между осями установочных коробок 90 мм. или более.

Ну вот и подошла статья к концу. Для установки подрозетников в бетон и прочие материалы — ее более, чем достаточно.

Установка (монтаж) подрозетников (розетки) в бетонную стену своими руками — пошаговая инструкция

Электрическая система в жилом или офисном помещении оснащается розетками для подключения оборудования, которые удерживаются специальными подрозетниками. Существуют изделия, предназначенные для крепления в легких перегородках из гипсокартона или в несущих стенах из бетона. От качества установки монтажной коробки зависит безопасность эксплуатации электрической розетки.

Виды подрозетников

Для установки розеток или выключателей в стены из бетона используются пластиковые монтажные коробки без прижимных планок. В конструкции устройства предусмотрены выходы для проводки и соединительные муфты, позволяющие собрать несколько элементов в блок.

Существуют специальные единые блоки, предназначенные для установки тройной розетки или комбинированного блока, состоящего из выключателей и розеток. Конструкция отличается повышенной жесткостью на изгиб и кручение, допускается установка в несущие стены и перегородки, выполненные из гипсокартонных листов.

Подрозетники, независимо от конструкции, выпускаются в стандартном виде (глубина 45 мм) или в углубленной модификации (глубина 60 мм). Второй вариант позволяет использовать полость подрозетника для расключения электрической проводки.

Основные нюансы

На сегодняшний день стены каждого дома могут быть выполнены из разнообразных материалов. Именно из-за этого технология установки розеточного блока может быть достаточно разнообразной в зависимости от материалов стены. В статье мы постарались объяснить каждый этап по отдельности.

Сейчас мы занимаемся рассмотрением только технологии установки и подключения розеточного блока. При необходимости вы также можете воспользоваться комбинированным вариантом подключения. О выполнения монтажа комбинации розетки+выключателя мы поговорим отдельно.

Инструмент и расходные материалы

Набор инструментов и материалов, необходимых для монтажа подрозетников в бетонные поверхности:

• электрический перфоратор, оснащенный патроном стандарта SDS Plus или SDS Max;
• бур, предназначенный для сверления стен в бетоне (диаметр от 5 до 8 мм, длина от 60 мм);
• защитные очки и маска;
• зубило и молоток (допускается использование специальной стальной лопатки для перфоратора);
• коронка для сверления бетонных поверхностей, оборудованная хвостовиком типа SDS Plus или SDS Max;
• специальная коронка с алмазными режущими кромками (используется для безударного сверления бетонных поверхностей);
• шпатель для нанесения гипсовой смеси;
• емкость для затворения смеси;
• сухой раствор (масса вещества зависит от предполагаемого объема работ);
• миксер для дрели, используемый при затворении раствора.

Устанавливать подрозетники необходимо после прокладки проводки, допускается проведение дополнительного кабеля к месту установки. В стенах из бетона кабели прокладываются в каналах (штробах) прямоугольного сечения, вырезанных в стене. Для изготовления пазов используется специальный инструмент (штроборез), оборудованный окном для удаления образующейся пыли строительным пылесосом.

Полезные советы при работе

Розетка может правится из-за просчета в выборе сечения кабеля. Помните о необходимости работать на обесточенных оголенных жилах. Наличие напряжения проверяется индикаторным фазоуказателем. Все рабочие инструменты должны иметь изолированные рукоятки. Расстояние между уложенными в штробы кабелями и потолком должно составлять не менее 200 мм, а газовыми трубами — свыше 350 мм. Штробы прорезаются только в горизонтальных и вертикальных направлениях с проверкой отсутствия в зоне работ скрытой проводки, находящейся под напряжением.

Выбирайте кабель, сечения которого с запасом хватит обеспечить потребляемую мощность включенных в розетку приборов. Не следует экономить на электрической арматуре. Розетки, которые дешевы, при подключении нагрузки могут начать нагреваться и расплавляться, что может вызвать короткое замыкание и пожар. Целесообразно разделить линии электросети, выделив потребителей в категории (постоянные, периодически используемые, освещение) и предназначив каждой из них свои кабели. Следует оставлять небольшой запас кабеля, который выведен в месте монтажа розетки, он пригодится.

Обеспечьте максимальное усилие закручивания при подключении опаянных жил кабеля к клеммам розетки. Нагревание, оплавление вилки и розетки может быть вызвано превышением допустимой нагрузки на кабель (при отсутствии других причин), что свидетельствует о просчете в выборе его сечения и необходимости замены. Подвижность некачественно установленного подрозетника легко устраняется повторной установкой в стену с соблюдением технологии.

Присутствие статического напряжения (треск при включении, выключении электроприборов) устраняется подключением к соответствующей клемме розетки жилы заземления (резервируется в кабеле). «Симптом», когда ощущается, что стена бьет током, вызывается взаимодействием близкорасположенной к розетке арматуры стен и попавшим в корпус подрозетника монтажным раствором. Устраняется очисткой внутреннего объема «стакана».

Вернуться к оглавлению

Заготовка раствора

Поскольку закрепить розетку в бетонной стене необходимо быстро, то для крепления используются смеси на гипсовой или алебастровой основе. Чистый гипсовый раствор застывает за 3-5 минут, что требует постоянного затворения небольших порций смеси и регулярной очистки емкости от застывшего материала.

Раствор замешивается в емкости объемом 3-4 л, изготовленной из эластичного материала. Для растворения порошка в воде используется миксер, зажатый в патроне дрели или перфоратора (в безударном режиме). Перед перемешиванием смесей порции емкость очищается от остатков застывшего раствора.

Монтаж подрозетников

Владелец может установить розетку в бетонную стену самостоятельно или обратившись в организации, занимающиеся строительством и отделкой жилых помещений. Специалисты помогут проложить электрические кабели, врезать распределительные коробки, розетки и выключатели.

При самостоятельной установке владельцу помещения потребуется подготовить инструмент и выполнить 3 этапа:

• разметить стены в зоне предполагаемого монтажа;
• высверлить посадочные отверстия в необходимом количестве;
• закрепить подрозетники в отверстиях;
• выполнить окончательную отделку поверхности стены;
• смонтировать механизмы и подключить кабели питания;
• установить внешнюю крышку, а затем протестировать работу приборов.

Статья по теме: Отделочный камень для стен внутри квартиры

Разметка

Установка подрозетников в бетонную стену начинается с определения места расположения изделий. На поверхности стены проводятся горизонтальные и вертикальные линии, позволяющие найти центр установки коробки.

Если планируется установка модуля или нескольких отдельностоящих коммутационных узлов, то между осями выдерживается расстояние в диапазоне от 70 до 72 мм (зависит от производителя изделий). Для определения габаритов модуля рекомендуется собрать пластиковые коробки в единый блок, а затем проверить корректность разметки.

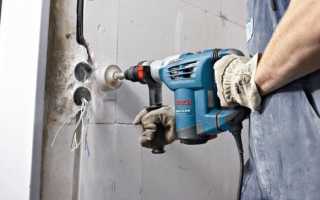

Делаем отверстия

Чтобы установить подрозетник в бетонную стену требуется выполнить отверстие алмазной коронкой, которая устанавливается в патрон перфоратора. Диаметр канала составляет 70-75 мм, глубина отверстия зависит от типа монтажной коробки. С целью снижения затрат на инструмент допускается выполнения отверстия при помощи бура.

Отверстия сверлятся по периметру будущего посадочного гнезда, центральная часть выбивается зубилом. Глубина отверстия должна обеспечивать посадку подрозетника заподлицо с поверхностью стены (с учетом слоя штукатурки).

Установка коробочек

Установка подрозетника в бетон начинается с изготовления лекала, которое позволяет выдержать корректное положение блока монтажных коробок или расположенных рядом элементов. Лекало изготавливается из куска металлического профиля для гипсокартона, длина элемента превышает размеры модуля.

Перед тем как закрепить подрозетник в бетонной стене, необходимо обработать отверстия грунтовкой, удаляющей частицы пыли и улучшающей адгезию строительных материалов. Для фиксации деталей используется гипсовый раствор или аналогичные материалы. В каналы шпателем вводится материал, а затем вставляется лекало с собранным модулем. Излишки смеси выдавливаются в зазор между боковыми стенками подрозетника и стенками канала.

Кабель питания просовывается через технологическое отверстие в коробке и укладывается внутри бухтой. После выставления узла по горизонтали производится заделка щелей фиксирующим материалом.

Раствор втирается в зазоры шпателем до удаления воздушных пустот, после окончательного заполнения производится контрольная проверка положения элементов гидравлическим уровнем. Лекало фиксируется распорными клиньями или винтами, которые вкручиваются в дюбели (предварительно установленные в бетонной поверхности).

Возможно, Вас заинтересует:

С2000-М Пульт контроля и управления

С2000-КС Пульт контроля и управления светодиодный

Пульт контроля и управления ПКУ С2000-М

Центральный пульт управления дымоудалением

ЦПИУ Орион исп.127 Центральный пульт индикации и управления

Лампа контроля напряжения AL-22/

Рупор-300-МК Адресный модуль контроля линий

Многоцелевой фоторадарный комплекс Кордон-М4 (для контроля до 4-х полос движения)

Реле контроля параметров сети ABB СМ-PSS

Блок контроля линий оповещения, 24 линии SC-6224

Блок контроля и распределения питания PD-6359

С2000-АСПТ. Прибор приемно-контрольный и управления порошковым, аэрозольным или газовым пожаротушением

С2000-ПТ Блок индикации и управления

Пульт диспетчера SC1000-С1

Пульт медсестры NP-124.1

ТРОМБОН-ПЗВ-4 Пульт звукового вещания четырехканальный

ПД Пульт диспетчерский (для САКЗ-МК-3)

Объектовая станция РСПИ о пожаре на пульт 01

Посты управления кнопочные ПКЕ222-1

ПКУ15-21-111-54У2-пост управления

ЭДУ 513-3АМ исп. 02 Элемент дистанционного управления адресный

Блок управления ACET-15-10

Адресный модуль управления с 1 управляющим выходом и 1 входом мониторинга цепи нагрузки TC810E1032

Рокот-Р2 Прибор управления оповещением

СОНАТА-К-120М Прибор управления речевыми оповещателями

TELEMANDO Устройство дистанционного тестирования и управления аварийным освещением

Прибор управления аварийной сигнализацией

БАРС ук-АРУ адресный расширитель управления оборудованием при помощи контактов встроенного реле

Панели управления Rubetek RCP-03 для умного дома

Блок управления ротацией

Поток-БКИ Блок индикации и управления

МПТ-1 прот.R3 Адресный модуль управления пожаротушением

Тромбон-ПУ-4 Прибор управления средствами оповещения и эвакуацией на 4 зоны

Прибор управления базовый блок ТАНГО-ПУ/БП-24

Корунд 20-СИ (на 20 шлейфов) Прибор приемно-контрольный охранно-пожарный управления

Ключ управления SA 1

Ящик управления освещением ЯУО-9601-3474-У2 IP54

Щиты управления освещением (ЩУО)

ФЕРм08-03-572-07 Блок управления шкафного исполнения или распределительный пункт (шкаф), устанавливаемый:на полу, высота и ширина до 1700х1100 мм

Щит управления

Прибор управления оповещением

САУ-У универсальный прибор для управления насосами

Пост управления кнопочный в сборе с 1 кнопкой Osmoz кнопка грибовидная для аварийного отключения (24212)

Модуль управления, IP 65, в монтажной коробке для настенного монтажа BS-PM2000BOX Белый свет

Кабель управления Olflex CLASSIC 110 5×1

Станция управления СУиЗ Лоцман+ L2 25А

С2000-АР1; АР2; АР8. Расширитель адресный.

С2000-СМК Извещатель охранный магнитоконтактный адресный

С2000-СП1; СП2; СП4 Блок сигнально-пусковой

С2000-КДЛ Контроллер двухпроводной линии связи

С2000-ПИ Преобразователь/повторитель/разделитель интерфейса

С2000-ИК Извещатель охранный оптико-электронный адресный

С2000-СТ Извещатель охранный поверхностный звуковой адресный

С2000-БИ SMD Блок индикации

С2000-ИП-03 Извещатель пожарный тепловой максимально-дифференциальный адресно-аналоговый

С2000-4 Прибор приемно-контрольный

С2000-БКИ Блок индикации с клавиатурой

С2000-КПБ Контрольно-пусковой блок

С2000-2 Контроллер доступа

С2000-ПИК Извещатель охранный оптико-электронный объемный потолочный адресный

С2000-ИТ Информатор телефонный

С2000-К Клавиатура

С2000-ИК

С2000-ОСТ исп.01 Выход Оповещатель световой адресный

С2000-ПП Преобразователь протокола

С2000-СП4

С2000-КТ Кнопка тревожная адресная

С2000-ИП-02-02 Извещатель пожарный тепловой адресно-аналоговый максимально-дифференциальный.

Контроллер марка С2000-КДЛ

С2000-Спектрон-512-Exd-М-ИПР Извещатель пожарный ручной взрывозащищенный адресный

С2000-ПИК-СТ Извещатель охранный объемный потолочный и акустический адресный

С2000-PGE Устройство оконечное объектовое

С2000-Пирон-Ш Извещатель охранный оптико-электронный поверхностный адресный

С2000-СТИК Извещатель охранный оптико-электронный объемный и поверхностный звуковой адресный

С2000-ДЗ Датчик затопления адресный

С2000-ВТ Измеритель влажности адресный

С2000-ШИК Извещатель охранный оптико-электронный поверхностный адресный

С2000-Ethernet Преобразователь интерфейса RS-232/RS-485 в Ethernet

С2000-РПИ Радиоканальный повторитель интерфейсов

С2000-СТ исп. 02

С2000-КПБ

С2000-АСПТ

Монтаж в высокопрочном бетоне с арматурой

У владельцев помещений часто возникает вопрос — как установить подрозетники в бетонную стену, армированную стальными прутьями. Затем производится разметка поверхности, по контуру подрозетника сверлятся отверстия буром, дополнительный канала отмечает центр установки коробки. Затем в перфоратор устанавливается алмазная коронка, которой высверливается отверстие канала.

Если на пути инструмента попадается стальная арматура, то возможно перерезать элемент коронкой. Для этого перфоратор переводится в режим безударной работы, алмазные рабочие кромки срежут арматуру, выполненную из мягкой стали.

Частые ошибки

Распространенные ошибки, допускаемые при монтаже подрозетников:

1. Монтаж подрозетников до финишной отделки стен, что затрудняет последующее выравнивание поверхностей. При установке деталей с перекосом придется вынимать смонтированные коробки, а затем заделывать детали заново. Дополнительный слой штукатурки снижает вероятность контакта коронки и арматуры при сверлении.
2. Монтаж механизмов розеток в стены без переходных элементов. Подобный способ установки категорически запрещен, поскольку не обеспечивает изоляции материала стены от кабелей питания.
3. Перекос блока розеток по горизонтали и ошибочное определение расстояния между центрами монтажных коробок. Неправильное позиционирование приводит к образованию щелей между поверхностью стены и декоративной рамкой модуля розеток.
4. Запрещается использовать для фиксации подрозетников монтажную пену, поскольку материал не соответствует требованиям противопожарной безопасности. Существую негорючие пены класса В1, но прочность материала уступает гипсовым или алебастровым смесям.

Количество штепсельных разъёмов

Торговая сеть электроприборов предлагает различные виды штепсельных розеток: для одной вилки, двух, реже, трех. Когда надо подключит больше потребителей – используют тройники или удлинители.

Если электрооборудование мощное, например, обогреватели, варочные плиты, двигатели различных станков, то лучше использовать одну розетку для одного прибора потому, что при прохождении большого тока по проводнику повышается его температура. Это может привести к воспламенению изоляции проводки в помещении или удлинителя с большим количеством гнезд.

Устанавливать подрозетники до или после штукатурки?

Монтажные коробки проще устанавливать в уже отштукатуренные поверхности, в которых проложены электрические кабели. Если устанавливать изделия в помещениях с черновой отделкой, то необходимо учитывать слой штукатурки. Перед тем как установить розетки в бетонной стене без штукатурки, требуется установить направляющие маячки. Затем производится разметка и сверление отверстий на необходимую глубину.

Рекомендуется заглублять монтажные коробки на 1-2 мм относительно будущей поверхности отштукатуренной стены, что упрощает нанесение отделочного материала. Выставленный по уровню блок подрозетников и лекало фиксируются распорными клиньями, которые вынимаются после затвердевания раствора.

После затвердевания раствора и выполнения дополнительных отделочных работ стены помещения штукатурятся. Излишки смеси, попавшие в полость подрозетника, удаляются после засыхания материала. Затем в коробку устанавливается механизм, который подключается к кабелям питания.

Разновидности штепсельных розеток (видео)

Как видите, в разных странах существуют отличные друг от друга стандарты электрооборудования. Но, проведение электромонтажных работ осуществляется согласно общим требованиям.

Комментарии

Обновить список комментариев RSS лента комментариев этой записи

Как установить подрозетник в бетонную стену

При монтаже скрытой электропроводки в доме или квартире невозможно обойтись без такого элемента, как подрозетник. Подрозетник служит для монтажа электрических розеток, выключателей, регуляторов, термостатов и аналогичного оборудования.

Наиболее распространёнными являются подрозетники диаметром 65-68 мм и глубиной от 40 до 60 мм, которые имеют круглое сечение.

Подрозетники для бетона и кирпича, в отличие от подрозетников для гипсокартона не имеют лапок-фиксаторов:

В этой статье мы пошагово рассмотрим процесс установки подрозетника в бетонную стену.

Какие розетки (типы вилок) бывают в разных странах

Разные страны, отличаются не только площадь занимаемого пространства на земле или количеством населения. Различий между ними очень много. Данный аспект относиться и к штепсельным розеткам, которые используются только для определенной страны.

Основные типы розеток:

• Европейская (евророзетка);
• Английская
• Американская (США);
• Французская;

Во многих странах Европы, для подключения электроприборов используются вилки с круглыми штырьками. Данные розетки бывают двух видов. Обычная – (розетка без заземления), оснащена двумя штырьками, расположенными от центра на расстояние 19 мм. И с заземлением – расположенными горизонтально штырьками и вертикально расположенными заземляющими контактами.

Английская розетка, представлена в виде трех прямоугольных штырьков, два их которых расположены горизонтально в нижней части розетки, и один расположен вертикальной в верхней части.

Американская розетка, выполнена в виде двух расположенных параллельно плоских контактов, один из которых немного меньше по ширине. Существуют такие розетки и с заземлением, которое подключается посредством третьего заземляющего контакта полукруглой формы. Данные виды розеток, широко применяются в Японии.

Бытовая техника во Франции, подключается вилкой, которая состоит из двух расположенных параллельно круглых штырька и одного отверстия для заземления. Розетка выполнена с двумя отверстиями и одним штырьком.

Розетки разных стран, могут быть совместимы, так как и них очень похожее исполнение.

В других странах существуют различные виды розеток с вилками, которые оснащены тремя штырьками и отверстиями. Единственное отличие, это в форме и расположении данных штекеров.

Последовательность установки подрозетника в бетонную стену:

Шаг 1.

Размечаем место установки подрозетника. При ремонте современных квартир принято устанавливать розетки на высоте 30 см от пола, а выключатели — на высоте 90 см. Но при этом самым главным фактором для выбора места установки подрозетника является удобство.

Шаг 2.

Просверливаем отверстие в стене. Удобно и быстро сделать отверстие под подрозетник можно с помощью перфоратора и специальной коронки для ударного сверления.

Я использовал коронку «Практика» диаметром 68 мм, которая предназначена для работы по бетону, кирпичу и камню:

Шаг 3.

После того как отверстие в стене готово необходимо примерить подрозетник и убедиться, что глубина отверстия соответствует длине подрозетника. Затем следует выломать одну из заглушек подрозетника и пропустить электрический кабель. Устройство штробы под кабель необходимо выполнить до фиксации подрозетника.

Шаг 4.

Обеспыливаем стенки ниши под подрозетник. Для этого удаляем бетонную пыль при помощи кисти или щётки, а стенки ниши пропитываем акриловой грунтовкой, а при её отсутствии просто водой.

Шаг 5.

При установке подрозетников в бетон или кирпич часто возникает вопрос: «С помощью чего фиксировать подрозетник?» . Самым надёжным и доступным способом является использование строительного гипса — алебастра или гипсовых смесей (шпаклёвок и штукатурок).

Статья по теме: Влажная стена в квартире что делать

Я фиксировал подрозетник с помощью универсальной шпаклёвки Knauf Fugen

. Плюсом является, то что этот материал широко используется в отделке помещений, поэтому если вы занялись ремонтом, то скорее всего он у вас есть, а также гипсовая шпаклёвка довольно быстро схватывается и надёжно фиксирует подрозетник.

В пластмассовом ведре необходимо замесить небольшое количество гипсовой шпаклёвки, примерно 100 грамм на 1 подрозетник. Затем, надев резиновую перчатку, промазываем стенки ниши и сам подрозетник шпаклёвкой. Устанавливаем подрозетник в нишу и выравниваем его, ждём пока смесь застынет.

На этом установка подрозетника в бетонную стену завершена. О том, как установить подрозетник в гипсокартон можно прочитать здесь.

Устройство и подключение розетки с заземлением

Для того, чтобы обеспечить правильную работу розетки, необходимо знать не только схему ее подключения, но и важным условием является знание ее устройства.

Штепсельная розетка состоит:

• Основание с контактами;
• Корпус с крышкой.

Основание розетки, обычно изготавливают из диэлектрического материала ( керамика или пластик). К данному основанию, при помощи болтов, прикручиваются соединительные контакты и зажимные клеммы розетки.

Соединительные контакты представляют собой металлическую пластину, которая за счет своей формы играет роль пружины. К зажимным клеммам, подсоединяются токоведущие проводники.

Снаружи, розетка оснащена защитным корпусом с крышкой, которые не допускают касание токопроводящих частей розетки.

Подключение розетки производится следующим образом. На длину около десяти сантиметров, зачищается провод от внешней изоляции. Далее, все три провода разводятся в стороны, и каждый зачищается от изоляции примерно на 10 – 12 мм.

Обратите внимание! Все электромонтажные работы, производите только при отсутствии напряжения в данном участке цепи.

После этого, разбирается сама розетка. Для этого нужно открутить крышку с входными отверстиями и снять лицевую часть. Далее производиться подключение проводов, к токоведущим частям розетки.

Используя отвертку, ослабляется зажим контакта, в него вставляется провод и зажимается. Правый и левый контакты, являются силовыми, к ним подключаются фаза (белый или черный) и ноль (синий). К центральному контакту подключается заземляющий проводник (желто – зеленый).

После подключения, провода аккуратно укладываются в подрозетник, и к нему крепится посредством винтов силовая часть розетки. Одевается лицевая часть и прикручивается крышка. Подается напряжение и розетка проверяется на работоспособность.

Как установить подрозетники в бетонные стены

Вспомогательным, но неотъемлемым элементом электросистемы являются подрозетники. Их используют как на промышленных, так и бытовых объектах с целью размещения скрытой проводки. В нем позволительно прятать провода и контакты не только розеток, но и выключателей, датчиков движений, диммеров, клеммников, регуляторов различных встроенных приборов (например, потолочного инфракрасного обогревателя, теплого пола). Правильный монтаж – гарантия надежной фиксации устройства, а поскольку короб выполнен из пластика – материала-диэлектрика, то и дополнительной изоляции между ним и стеной.

Инструкция по подготовке перед электромонтажом

Подготовительные мероприятия подразумевают под собой не только принятие ряда предмонтажных действий, но и заблаговременное приобретение определенных материалов и инструментов. Для работы потребуется:

• алебастр/гипс;
• грунтовка;
• шпатель;
• перфоратор/дрель;
• бур/сверло толщиной 8 мм;
• алмазная коронка по бетону, равная в диаметре 68-70 мм (при условии, что подрозетник будет стандартный);
• специальная лопатка или зубило + молоток;
• строительный уровень;
• маркер/простой карандаш;
• линейка/жесткая рулетка;
• индикаторная отвертка;
• наждачная бумага;
• кабельная/проводниковая продукция;
• собственно электроустройство (если розетка, то желательно с керамической основой) и короб соответствующего размера.

Обзаведясь нужными инструментами и материалами, начинать подготовительные работы необходимо с разметки зоны, где будет располагаться приспособление. С этой целью на бетонной стене карандашом или маркером рисуется середина будущей розетки, выключателя или иного прибора. Если планируется установка блока, то на поверхности первоначально отмечается центр крайнего приспособления. Через него в дальнейшем проводится линия по уровню, равная длине всего устройства. Воспользовавшись рулеткой или линейкой, на данной черте делаются отметины для остальных электромонтажных изделий.

Электрическая схема

Основные виды штепсельных розеток, относительно схемы подключения:

1. Розетки штепсельные с заземляющим контактом применяются там, где есть возможность подключиться к заземлению, которое заранее подготовлено к использованию. Этим обеспечивается безопасность при работе с оборудованием в металлическом корпусе: стиральные машинки, духовки и т. д. По различным причинам, например, при замыкании на металлическую поверхность возникает опасность поражения электрическим током от прикосновения к ней.
2. Розетки без заземления. От первых отличаются тем, что имеют только два контактных гнезда. Такие розетки не желательно применять для электрических приборов с металлическими поверхностями. Потому, что может ударить током при касании проводки к корпусу или при других неисправностях электрической цепи.

Читайте здесь! Как выбрать крепеж для провода — подробная инструкция с примерами
