Изготовив абиссинский колодец своими руками, станет возможно добывать воду из ближайшего к поверхности грунтового слоя – песчаного. Проходящая через пористую структуру вода в большинстве случаев обладает достаточно высоким качеством (этот параметр обязательно проверяется лабораторно), поэтому нет необходимости бурить глубже и, соответственно, платить больше.
Перед бурением поинтересоваться качеством воды можно у соседей, а после обустройства скважины лабораторно определяется пригодность ее для питья и приготовления пищи. В то же время абиссинский колодец (скважина-игла) имеет конструктивные отличия и определенные преимущества при сравнении с классической скважиной, которую в соответствии с ее глубиной (до песчаного слоя) называют скважиной на песок.
Чтобы определить, что вам больше подходит, абиссинский колодец или скважина на песок, обратите внимание на следующее:
- Одним из основных отличий следует считать размер скважины. Диаметр обсадной трубы абиссинского колодца намного меньше – чаще всего 1 дюйм. Благодаря этому его также называют скважиной иглой.
- Отличается и принцип откачки воды – в «иглу» жидкость поступает по принципу всасывания и часто находится под давлением. В то же время в скважину большого диаметра вода поступает по принципу прибывания.
Основные технические характеристики абиссинского колодца:
- глубина скважины обычно не более 8-10 метров, хотя в определенных случаях она может достигать и 12-20 метров. Но если уровень воды в ней располагается ниже 8-9 метров, возникнут проблемы с подачей воды с помощью поверхностного насоса,
- производительность – 0,5-3 м3/час.
Конструкция абиссинского колодца
Устройство скважины иглы достаточно простое. Обсадная труба для удобства погружения состоит из отрезков, соединенных муфтами. Погружной конец снабжен конусом с прорезью для поступления воды и фильтром в верхней его части.
Параметры комплектующих скважины:
- диаметр труб для абиссинской скважины – от 2,5 до 7,5 см,
- длина каждого отрезка – порядка 2 м,
- длина конусовидного наконечника – 20-30 см,
- диаметр конуса выбирается на 1-1,5 см больше соответствующего параметра обсадной трубы.

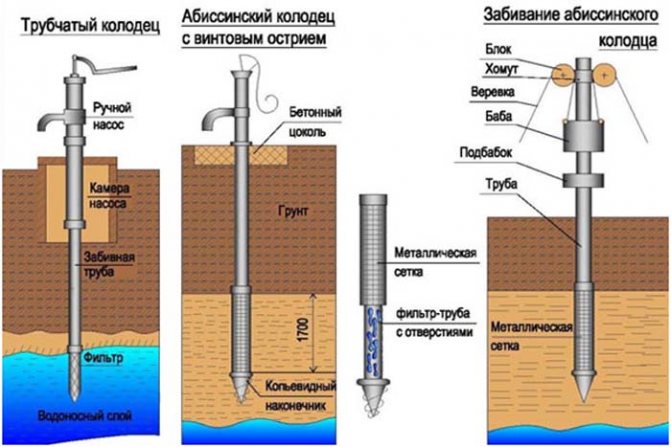

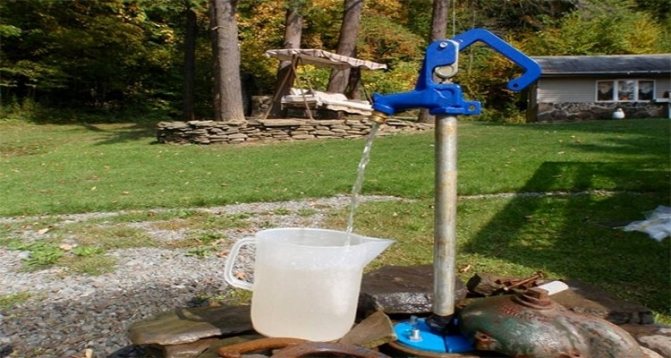

На фото показана схема обустройства абиссинского колодца Насос для абиссинской скважины может быть наружным электрическим, а в некоторых случаях (при периодическом использовании, например, только для полива небольшого огорода) практикуют установку более дешевого ручного насоса.
Что учесть перед принятием решения?
Обустройство абиссинского колодца возможно далеко не на любой территории.
Потенциальные препятствия
Ограничения касаются типа грунта, глубины водоносного горизонта в конкретной местности, качества и количества воды.
- Почва участка — первый возможный камень преткновения. Сделать абиссинскую скважину не составит труда, если грунт песчаный — легкий и податливый. Совсем иначе выглядит работа с глинистой тяжелой почвой, она уже потребует значительных усилий. Самый худший вариант — каменистый участок, изобилующий крупными валунами. В этом случае, чтобы сберечь нервные клетки, от этой идеи лучше сразу отказаться.
- Первый водоносный слой — еще одно потенциальное препятствие. Глубина залегания данного пласта не должна быть больше 8 м. В противном случае поднять воду будет очень трудно, потребуется мощный насос, а ручному устройству эта операция будет не по силам. Поэтому сначала хозяину участка лучше поинтересоваться у соседей, какая глубина горизонта в этой местности. Либо проверить самому — с помощью веревки с грузом и чужого колодца.
- Соответствие воды санитарным нормам. Перед планированием сооружения «абиссинца» нужно убедиться в качестве воды. Первый водоносный горизонт — самый уязвимый слой. Испортить его могут небрежно сооруженные выгребные ямы по соседству, близлежащие заводы, фабрики, нитраты и пестициды, которыми щедро посыпают поля. Поэтому образец, взятый из соседских колодцев поздней весной, лучше отнести на бактериологический и химический анализ в СЭС.
- Дебит скважины. Это максимальный объем воды, получаемый из скважины за час. Данный показатель зависит только от насыщенности водоносного слоя. Возможный объем — 0,5-4 м3 в час, однако конкретные цифры можно узнать в одном случае — если у соседей уже сооружена подобная абиссинская конструкция.
Если все проверки дали положительный результат, то можно считать, что никаких серьезных «противопоказаний» для установки абиссинской иглы не существует.
Гидрогеологическая «самодеятельность»
В некоторых случаях трудности возникают с определением того, насколько водный горизонт близок к поверхности. Чтобы понять, подходит ли участок для абиссинского колодца, достаточно самостоятельно провести небольшие гидрогеологические работы — внимательно исследовать местность.
Территория подойдет для «эфиопского» сооружения, если:
- она располагается в низине;
- на ней поселились влаголюбивые растения с глубокими корнями (например, крапива, лопух, мать-и-мачеха, тростник, хмель);
- не более чем в 500 м обнаружены источники питьевой воды — бочаги, ключи либо ключевые пруды, родники.
Преимущества и недостатки скважины иглы
Абиссинские скважины обладают рядом преимуществ, которые стали причиной их широкого распространения.
- При меньшем диаметре абиссинская скважина, своими руками выполненная, не уступает своим более крупным аналогам.
- Источник оснащается поверхностными (более удобными для ревизии и ремонта, чем погружные модели) насосами.
- Установленный своими руками абиссинский колодец, благодаря своим особенностям может стать практичным и удобным вариантом там, где использование обычной скважины не практично или вовсе невозможно.
- При небольшой толщине песчаного водоносного слоя «поймать» его тонкой обсадной трубой проще (в некоторых случаях скважина игла своими руками – единственный вариант).
- Устройство абиссинского колодца не требует много пространства, поэтому часто его делают прямо в доме, в подвальном помещении.
- Погружение обсадной трубы абиссинского колодца при большой толщине водоносного слоя – произвольное, в то время как классическую скважину в обязательном порядке выполняют до водоупора – расположенного после песка глиняного слоя. Это позволяет исключить вероятность забора воды из нижней части песчаного слоя, в которой часто содержится большое количество примесей, в том числе, растворенного железа. Таким образом, минеральный состав воды в абиссинском колодце, построенном по всем правилам, обычно лучше, чем в скважине большого диаметра.
- Скважина игла, построенная и оснащенная своими руками, меньше заиливается, в том числе, благодаря наличию давления и интенсивному току воды. К тому же очистить обсадную трубу «иглы» проще.

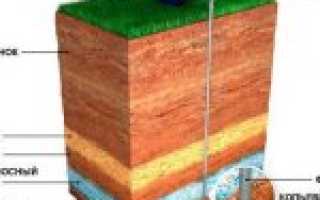

Схема слоев водозабора для различного вида скважин
Для любого владельца дома или дачи немаловажны низкая стоимость абиссинского колодца и возможность пробурить и оснастить «иглу» за один день.
Подробнее о том, каких видов бывает ручной насос для скважины, вы узнаете, прочитав нашу отдельную статью. От типа насоса зависит и та глубина, с которой он может поднимать воду.
Что из себя представляет артезианская скважина и особенности ее устройства описаны в этом материале.
Основным недостатком абиссинской скважины следует считать возможность попадания в воду загрязнений с поверхности из-за небольшой глубины забора. Из-за этого следует тщательно выбирать место для установки колодца-иглы, обеспечив максимальное удаление от свалок, уборных, выгребных ям и септиков, дренажных канав, душевых, в которых вода уходит непосредственно в почву под кабинкой, и пр.).
К сожалению, абиссинский колодец может быть построен не на любой почве, так как твердые каменистые слои будет сложно пройти, а водоносные слои на суглинке, а не на песчаном слое, не дадут воду такой конструкции.
Абиссинский колодец обустраивается на песчаном водоносном слое
«Обустройство устройства»
Конструкция, придуманная очень давно, с того времени изменилась не очень сильно. Может быть, потому, что на некоторое время абиссинские колодцы были забыты. Есть 2 способа достичь цели — забивной метод и бурение. Нет, их больше, но эти самые популярные.
Без бабы никак не обойтись
Это достаточно простое устройство состоит из двух главных частей.
Читайте также:
- Буровой снаряд. Это острый конус-наконечник, разрезающий грунт, и ствол — труба, которую во время работ наращивают по мере ее углубления в почву.
- Копер — часть, включающая металлическую треногу и увесистый (бетонный) снаряд. Вершину первого элемента оборудуют двумя блоками, через которые протягивают крепкие веревки (тросы). К ним привязывают груз, который называют «строительной бабой».
Натягивая веревки, снаряд-тяжеловес поднимают к самому верху треноги. Потом их отпускают, в результате баба падает на подбабок — подобие наковальни, которое надежно зафиксировано на отрезке трубы. Это хомут, состоящий из 2 частей. Площадь поверхности его больше, чем у дна снаряда.
В результате таких действий ствол постепенно уходит в почву. Когда в грунт погружается один отрезок трубы, подбабок снимают, к стволу прикручивают новый, затем на нем снова фиксируют хомут. Такие работы ведут до достижения наращиваемой трубой водоносного слоя. Его не только вскрывают, но и углубляются в пласт ка минимум на метр. Специалисты рекомендуют пересекать его на 2/3, однако буровику-любителю вряд ли известны точные размеры водоносного горизонта.
Для периодической проверки на появление в стволе воды используют довольно простое народное изобретение — крупную гайку, зафиксированную на шнуре горизонтально. При соприкосновении ее с водой любой строитель обязательно услышит довольно громкий шлепок. Еще один вариант теста — подливание в ствол воды. Если она вдруг резко исчезла, то цель достигнута
Так же важно определить, когда надо прекратить бурение. Это делают по скорости проходки
Когда достигают водоносного слоя, она возрастает. И снова падает, когда копье вонзается в глину.
Плюс метода — достаточно быстрое проведение работ и получение желанного абиссинского колодца. Минус тоже есть, это повышенная нагрузка на резьбовые соединения. При их повреждении потеря герметичности неминуема, поэтому вода станет непригодной для домашних нужд.
Щадящий метод бурения
Этот вид работы более тяжел, поэтому лучше пользоваться компактными буровыми установками, однако есть самодельная конструкция, значительно облегчающая труд. Она состоит из:
- треноги с воротом;
- блока, укрепленного наверху.
Буровой снаряд достают из грунта с помощью блока, троса и лебедки. В этом случае трубопроводу не угрожает потеря целостности. Абиссинскую скважину проделывают, используя специальный бур — шнек — стальную трубу с лопастями, приваренными по спирали. Вращая, снаряд углубляют в грунт. После того как он уходит на всю глубину, его вынимают, грунт между лопастями удаляют, а операцию продолжают. Трубы могут иметь резьбовое соединение, либо скрепляться шпильками.
Так как при последнем способе трудозатраты значительно больше, да и времени процесс отнимет много, большинство предпочитает первый метод. Самостоятельно изготовленные конструкции советуют использовать только в том случае, если есть стопроцентная уверенность в близости воды.
Способы самостоятельного создания абиссинской скважины
Услуги специализированных компаний, выполняющих бурение на воду и даже аренда спецтехники – достаточно дороги. В то же время существует несколько способов, как сделать абиссинский колодец своими руками.
Бурение
Этот способ используется часто для прохождения грунта до плывуна, как называют насыщенный водой песчаный слой, который из-за своей рыхлости может осыпаться сразу после продвижения в нем бура. Чтобы избежать этого, бурение скважины совмещают с погружением обсадной трубы.
Буры для производства абассинской скважины иглы можно сварить в домашней мастерской. Оптимально использовать две модификации:
- рамочный бур, представляющий собой П-образную конструкцию, и использующийся для прохождения плотного глинистого слоя,
- рамочный бур с цилиндром, который установлен внутри рамки и служит для сбора и последующей эвакуации грунта из канала.
Ширина бура любого типа должна соответствовать диаметру обсадной трубы.
Технология бурения достаточно проста – прохождение слоев грунта осуществляется последовательно, с постепенным наращиванием рабочей части штангами. На этапе бурения буром с цилиндром лучше использовать лебедку (покупную или собранную самостоятельно из стартера и троса, оснащенных ограничительными шайбами и установленных на подставку). Такое приспособление позволит легко извлекать из канала бур, штанги и скопившийся в цилиндре грунт, которые в сумме дают немалый вес.
Забивка бабкой с подбабком
Подбабком называют конусообразный элемент, закрепленный на штанге с помощью упорной шайбы. Несложная конструкция позволяет достичь максимальной эффективности.
Скользящая по штанге бабка, падая после подъема, отдает подбабку энергию, благодаря чему штанга входит в грунт. Для того чтобы избежать разрушений, конус подбабка должен быть изготовлен из более прочного материала, чем бабка. Упорная шайба не дает конусу слететь со штанги даже при очень сильных ударах. Напротив, в это время он «садится» еще прочнее.
Забивка абиссинского колодца с помощью бабки с подбабком
Забивка бабкой с заглушкой
Для реализации этого способа используют не скользящую по штанге, а торцевую бабку. Для защиты резьбы штанги в верхней части устанавливается заглушка. Рекомендуется использовать бабки от 30 кг и более.
Забивка штангой
Оборудование для забивки штангой – шестигранные пруты, диаметр которых позволяет поместить их в колонну. Каждый из них снабжается резьбой для наращивания длины (внутренней с одной стороны и наружной с другой). Для надежности крепления длина участков с резьбой должна быть не менее 2 см. Процесс забивания обсадной трубы, погруженной в пробуренную скважину, заключается в бросании прута в полость штанги.
Забивка скважины иглы штангой
Где возможно строительство
Устраивать такой колодец необходимо на участках, где водоносный пласт находится в пределах 4 – 8 м глубины или в местах, где до 15 метров есть достаточное давление в водоносном слое, которое сможет поднять воду на глубину 7 — 8 метров. Если вода из пласта поднимается немного ниже 8 м, то можно просто установить насос, заглубив его в грунт.

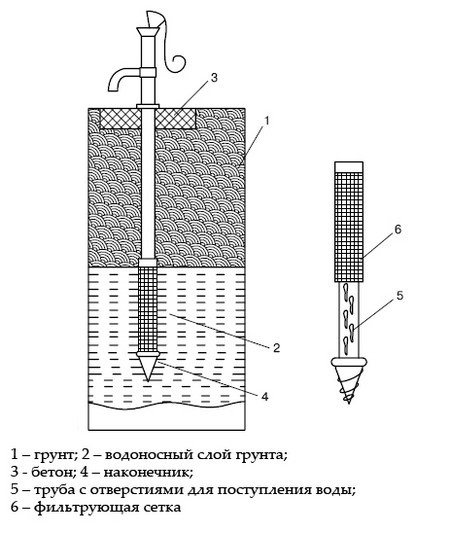

Основная часть абиссинского колодца – перфорированная труба с головкой (наконечником-клином), и фильтром. Наконечник должен быть по диаметру больше на 20-30 мм. Желательно изготовить фильтр из металла, такого же, как и материал из которого изготовлена труба: это снизит уровень электрохимической коррозии. Сверлят в трубе отверстия 6 — 8 мм диаметром по длине трубы на 0,6–0,8 м. На этом участке трубы наматывают с зазором 1–2 мм проволоку для свободного прохода воды. После намотки проволоку припаивают к трубе в нескольких местах и по концам проволоки. После чего с помощью пайки закрепляют сетку полотняного плетения из цветного металла или нержавейки.
Для углубления труб применяют различные устройства, однако лучше предварительно вырыть яму 0,5-1,5 м, после чего пробурить скважину на 1-1.5 м. Первую трубу с закрепленным фильтром и наконечником вставляют в скважину, выравнивают ее по вертикали и вокруг утрамбовывают грунтом, чтобы труба не сдвинулась при забивании.

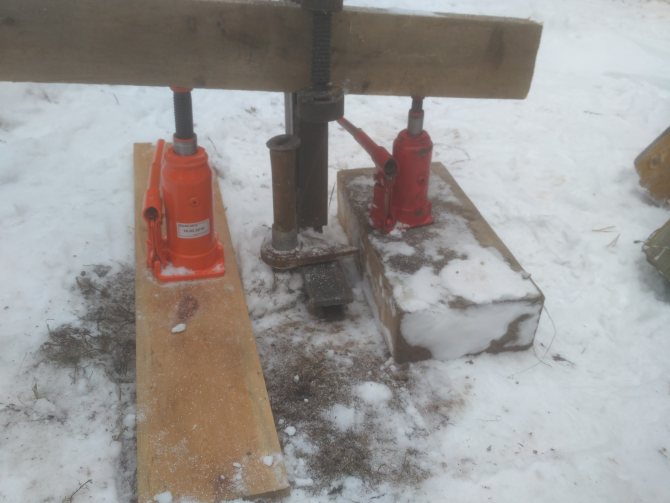

Часто для углубления труб используют копр, но можно использовать и другие приспособления. Углубление трубы колодца металлическим прутом диаметром 16-22 мм, вставленном в трубу, состоит в поднимании прута на 1 м высотой и нанесении резких, вертикальных ударов по наконечнику. В результате практически вся нагрузка приходится на наконечник. Можно удлинять прут по мере углубления скважины, а можно закрепить гибкий трос в верхней части металлического прута. Этот способ называют ударно-канатным.
Технология углубления труб для абиссинского колодца следующая: необходимо использовать бабку весом 25–30 кг, это приспособление поднимают за ручки вверх и резко опускают, ударная нагрузка должна приходиться на насадку, закрепленную на трубе-подбабок. При углублении скважины, насадку перемещают вверх по трубе и, если потребуется, навинчивают очередную трубу.
Если неизвестна глубина водоносного слоя, то когда труба будет забита на 4 — 5 м, периодически проверяют, не появилась ли вода. Если у вас тонкий водоносный пласт и неизвестно на какой глубине он находится, то можно забить трубу ниже и не получить воду.
Если абиссинский колодец устанавливать в глинистых грунтах, то может сильно загрязниться сетка фильтра, и можно не понять, что попали на водоносный слой. В этом случае лучше не торопиться и при появлении даже минимального количества воды в скважине нужно прокачивать, а если есть можно, то промывать фильтр, проходя каждые 0,5 м. Для этого используют электронасос, в трубу вставляют шланг и промывают сетку чистой водой.
Для подъема воды используют электрический самовсасывающий насос. Еще можно использовать поршневой насос. После монтажа насоса и прокачки скважины вокруг трубы устраивают глиняный замок и делают отмостку из бетона. Время, необходимое на устройство абиссинского трубчатого колодца, составляет около 5-10 часов, и в большинстве случаев зависит от характера грунта и глубины расположения водоносного пласта.
Абиссинский колодец будет служить 10-30 лет, срок зависит от водоносного пласта, качества выполнения работ и от использованного материала. Воду можно качать непрерывно из скважины несколько часов, производительность колодца обычно составляет 1-3 м куб. воды в час.
Необходимое оборудование
Для самостоятельного строительства абиссинского колодца потребуются инструменты и материалы, которые в большинстве случаев есть в наличии у большинства домашних мастеров. Недостающее несложно приобрести.
Электрическое оборудование для абиссинской скважины:
- сварочный аппарат,
- болгарка,
- дрель.
Ручные инструменты:
- газовые ключи,
- кувалда,
- молоток.
К этой же категории следует отнести приспособления для забивания выбранным способом (железные пруты, бабки и др.)
Материалы:
- обсадная труба отрезками по 1-2 метра,
- стальные муфты для их соединения,
- проволока диаметром 0,2-0,3 мм и нержавеющая сетка галунного плетения для изготовления фильтра,
- ФУМ-лента или другой материал для герметизации резьбовых соединений.
Оснащение скважины:
- обратный клапан,
- ручной или электрический насос.
Могут пригодиться:
- диски для штанги до 40 кг в качестве альтернативы бабке для забивания,
- автомобильные хомуты,
- гайки и болты,
- упорная шайба (при использовании подбабка).
Изготовление наконечника с фильтром
