Сборка каркасного дома правильно своими руками: инструкция + Видео

Фундамент

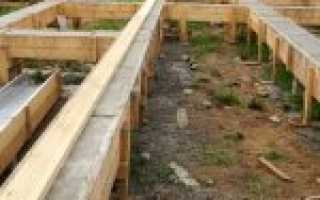

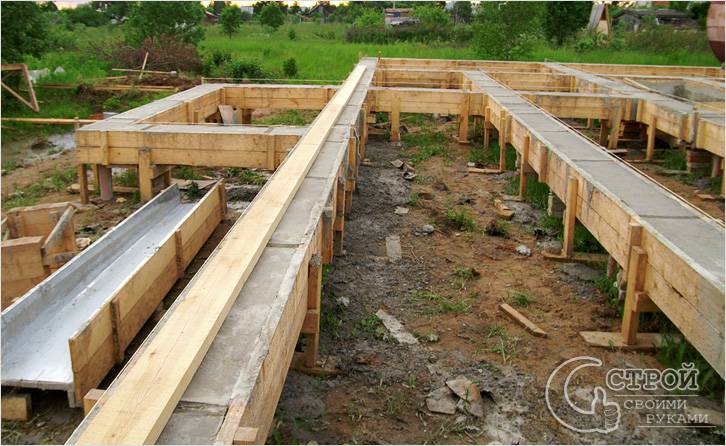

Фундамент под каркасный дом Так как каркасные дома рекомендуется возводить не выше двух этажей, то массивный фундамент для них не требуется. Подойдет ленточный, сборный из бетонных блоков, столбчатый фундамент. Самое главное, чтобы они выполняли свое главное предназначение — обеспечивали жесткость рамы в пространстве.

Для этого в ленточном фундаменте применяется надежная и прочная арматура, а в столбчатом — деревянный или бетонный ростверк.

Выбор конструкции каркасного дома

На сегодняшний день используются несколько технологий для возведения каркасных домов, среди которых самыми распространенными являются:

• каркасно-рамочная,
• каркасно-щитовая.

Но в том случае, если работы выполняются своими руками, то более рациональным вариантом является первая, так как для строительства каркасно-щитовых домов необходимо привлечение спецтехники для выполнения монтажных работ.

Так как если решено, что строим каркасный дом, то вполне ожидаемым является получение бонуса в виде невысокой стоимости такого здания, при этом вполне комфортного и удобного для проживания семьи как на даче в летний сезон, так и круглогодично в загородном поселке.

Инструмент, которым следует обзавестись до начала строительства

Перед началом строительства, для качественного выполнения всех этапов, необходимо подготовить инструмент, предназначенный для плотницких работ. Обязательно понадобиться:

• лобзик или электропила;
• ручная пила;
• дрель и шуруповерт (предпочтение следует отдавать профессиональному инструменту, так как любительские версии просто не выдержат нагрузки и быстро выйдут из строя);
• несколько молотков разных видов;
• гвоздодер;
• большой угольник;
• рулетка;
• строительный уровень;
• отбивочный шнур.

Кроме того, обязательно понадобиться в большом количестве крепежные материалы:

• металлические уплотнительные уголки;
• гвозди;
• шурупы и саморезы;
• болты и гайки;
• анкерные соединения.

В зависимости от того, какой тип фундамента выбран под быстровозводимые дома, могут понадобиться разные виды инструмента и расходных материалов, среди которых:

• ручной бур для сверления скважины под свайный или столбчатый фундамент;
• бетономешалка для изготовления раствора;
• лопаты для копания траншеи под ленточный фундамент;
• прутки арматуры для армирования конструкций;
• рубероид, доски, фанеры и другие листовые материалы для сооружения опалубки и т. д.

Каркасный дом своими руками, продолжение инструкций на видео:

Монтаж каркаса

Схема каркасного дома

Каркасные дома возводятся с помощью деревянных или металлических конструкций. При самостоятельном строительстве последние применяют редко, они увеличивают стоимость постройки на 40-45%, но их применение позволяет сэкономить финансовые расходы на возведении фундамента, обуславливается это легкостью металлических конструкций.

Деревянный каркас лучше всего возводить из дуба, но можно и из других пород дерева. Брус должен быть из качественного леса сечением не меньше 150х150 мм. Угловые соединения не должны иметь зазоров. Выбирайте метод соединения шип-паз.

Обратите внимание! Металлическое соединение нежелательно, так как дерево гниет при соприкосновении с металлом. Со временем такой крепеж ослабнет, и дом начнет расшатываться. Деревянные нагели обеспечат надежное и долговечное крепление, а это гарантирует большой эксплуатационный срок каркасного дома.

Каркас должен быть раскреплен раскосами, они придают дому жесткость. В технологии строительства каркасного дома предусмотрен монтаж трех раскосов. Изготавливаются они из того же материала, что и стойки.

Снаружи дом обшивают досками или вагонкой шириной не больше 60 мм и под углом в 45°. Старые мастера не советуют прибивать их прочно, за первый год эксплуатации они могут разбухнуть и рассохнуться.

Достоинства и недостатки каркасных построек

Дом, имеющий в основе скелета деревянный каркас, ценится за счет многих положительных особенностей. Первая группа плюсов связана со строительством здания, вторая – с его эксплуатацией.

Постройка каркасного дома происходит в сжатые сроки: при желании можно уложиться в 1,5-2 месяца. Этому способствует закладка облегченного фундамента, который выдерживает возведенное строение. Работы с каркасом можно проводить в любой сезон, даже при минусовой температуре. При этом нет необходимости использовать тяжелую дорогостоящую технику.

Особенности технологии строительства позволяют скрыть в стенах коммуникации. Получить доступ к проложенным кабелям или трубам не составляет труда при необходимости. Кроме того, каркасные дома считаются одними из самых экологичных, так как при стройке используются материалы с безопасными компонентами.

Практически все поверхности в строении ровные, что ускоряет и упрощает внутреннюю отделку. Фасад такого дома не требует постоянного ремонта и обновления. При эксплуатации есть возможность сэкономить на отоплении, так как структурные элементы каркасного дома достаточно теплоемкие.

Объективная оценка такого сооружения требует рассмотрения и проблемных моментов. Решая построить каркасный дом, необходимо помнить, что он:

• Требует грамотного и детально просчитанного проекта, с которым могут справиться только специалисты.
• Имеет перекрытия и стены, создающие вибрацию и гул, поэтому требуется двойная шумоизоляция.
• Обладает очень низкой пожароустойчивостью, так как полностью изготовлен из дерева.

Пол

Фундамент и пол первого этажа

Изготовление пола каркасного дома начинается с прокладки деревянного бруса сечения 150х50 мм по периметру стен.

Обратите внимание! Его предварительно надо обработать антисептическим раствором.

Стелить брус надо на рубероид, а крепить через каждые два метра анкерными болтами. Особенное внимание уделите выставлению углов, проверяйте их с помощью уровня. Возможное отклонение 10 мм.

Сначала монтируются лаги, затем из дешевой обрезной доски делается черновой пол, между лагами укладывается утеплитель, а затем монтируются половые доски.

Устройство нижней обвязки

Теперь необходимо уложить на сваи брус согласно планировке внутренних помещений – так, чтобы под каждой будущей стеной было основание. Лучше всего подойдет размер бруса 5×20см. Для того чтобы дерево не гнило, его нужно обработать антисептиком. Слой рубероида, проложенный под деревянное основание, предотвратит проникновение влаги от фундамента. Для того чтобы сохранялась геометрия дома и вся конструкция выглядела монолитно, необходимо правильно класть брус на фундамент. По горизонтали угловое отклонение не должно быть больше 10–12 мм.

Выставленный ростверк к фундаменту крепится анкерными болтами, для чего используется электродрель. Или в процессе заливки бетона в трубы устанавливаются шпильки, на которые впоследствии насаживаются деревянные элементы нижней горизонтальной обвязки дома.

Монтаж нижней обвязки производится путем сборки бруса в единую рамочную конструкцию. Между собой брус скрепляется путем различных врубок. Чаще всего используется метод «в лапу» или «в полдерева». В углах брус крепится нагелями, анкерами или обычными гвоздями, длина которых не менее 200 мм. Если для крепления выбираются гвозди, то их нужно вбить не меньше 4 шт. на каждый угол.

Стены

Процесс возведения каркаса

После монтажа пола можно приступать к строительству стен. Лучше всего их изготавливать секциями. Собираются они на сухой поверхности из бруса, равного по длине высоте будущего помещения. Ширину шага установки балок, вы выбираете сами, обычно это 300,400, 600 мм.

Обратите внимание! Все деревянные детали каркасного дома должны быть из одной породы дерева.

Утепление

Об утеплении необходимо подумать еще до того, как строить из досок собственный дом или дачу. Пошаговая схема следующая:

1. Для защиты теплоизоляции от влаги и конденсата по внутренней поверхности стены прокладывают пароотводящей полиэтиленовой пленкой. Места примыкания проклеивают бутилкаучуковой лентой, фиксируют к каркасу степлером.
2. Щелей быть не должно, и поэтому полосы между собой скрепляют двусторонним скотчем. Нахлест – 100 мм.
3. Когда укладывают минвану, режут плиты так, чтобы размеры элементов превышали габариты ячейки на 1-2 см по длине и ширине. Для разрезания используют строительный нож или ножовку с полотном с мелкими зубьями.
4. Утеплитель укладывают двумя слоями. Смещение по стыкам – 15 сантиметров. Суммарная толщина термоизоляционного слоя – 200 миллиметров.
5. Мембранную гидроизоляцию настилают и по наружной стороне стены, чтобы максимально защитить утеплитель от влаги.
6. Все стыки проклеивают скотчем, не допуская зазоров и щелей.

Наружная и внутренняя отделка усилит эффект теплосбережения, особенно если в качестве материалов используются вентфасады. Однако, нужно заблаговременно рассчитать несущую способность здания, так как это увеличит его массу.

Крыша

Стропильный каркас

Каркас крыши — главная часть всей конструкции дома. На каркас приходится большая часть механической нагрузки. Он должен изготавливаться по принятым правилам из качественного материала. Если вы все это выполните, у вас будет надежная и долговечная крыша. Кровельный материал, утеплитель и гидроизоляционный материал вы выбираете сами, исходя из своих финансовых возможностей.

Каркасный дом построить несложно, надо только выполнять все правила, предписанные этой технологией. Тогда в итоге вы получите красивый и теплый, надежный и долговечный дом.

↑ Выстилаем пол, изготовленный из дерева

К обвязке свайного фундамента относят начало выстилки полов, сделанных из дерева. Её делают из брусьев размером 150×150 мм либо 150×200 мм. На это влияет толщина стены и размер промежутка между сваями. Если расстояние очень большое, брус лучше брать толстым. Указанный момент избавит от провисаний.

Чтобы фундамент оставался жёстким, нужна обвязка. Также она используется при ровном распределении нагрузки на основание и является опорой полу.

Для беспрепятственного собственноручного осуществления обвязки выполняют такую процедуру:

1. Доски выкладывают по периметру фундамента, проверяют диагональ и величину стен. Эта стадия включает в себя точную и окончательную разметку стен в соответствии с утверждённым проектом. Обращайте внимание на гидроизоляцию. Её выкладывают под обвязку в качестве рубероида.
2. Теперь отмечается место, где соединяются доски, которые должны находиться на свае. Это уязвимые места, им нельзя провисать.
3. Брус соединяется с напуском примерно в 20-30 см. С торца мастер вырезает «замки».
4. Почти таким же методом происходит соединение углов.
5. При использовании шпилек и болтов брус соединяется с фундаментом. Высверливают зазоры в оголовке фундамента и непосредственно в доске. Чтобы дальнейшая укладка была комфортной, производят углубление гаек со шпильками либо головок болтов. Линии соединения прибиваются при помощи гвоздей, размер которых составляет 200 мм либо 150 мм. На него влияет величина досок.
6. После того, как периметр будет готов, начинаем обвязывать фундамент под внутренними стенами помещения из каркаса. Подобным способом прикрепляют и брус к ранее выложенному наружному. Чтобы усилить эффект, также пользуются крепёжными уголками из металла.

К укладке каркасного пола приступают после обвязки фундамента помещения.

Чем и как утеплить дом

Стены каркасного дома

Утепление каркасного дома зависит от того, какую роль он будет выполнять. Если вы строите дом для постоянного проживания, то утепление должно быть соответствующим. Дом представляет собой конструкцию из стоек, расположенных вертикально, скрепленных горизонтальными брусками.

Обратите внимание! В пустоты между брусками монтируют теплоизоляционный материал, сверху облицовывающийся различными отделочными деталями.

Какой теплоизоляционный и отделочный материал вы будете применять, во многом зависит от климатических условий места вашего проживания. Существуют таблицы, указывающие какую теплопроводность имеют различные материалы. Например, 4 см слой пенополистирола заменяет 14 см древесины или 86 см кирпича.

↑ Подготовка к возведению каркасного здания

Для возведения любого дома подготовительные работы идентичны и состоят из:

1. Подготовки территории.
2. Разметки постройки.

↑ Подготовка территории под постройку

Первым делом очищают участок от зелёных насаждений. Важно полностью очистить место, где начнётся строительство дома. Если участок хорошо подготовить, то это упростит разметку, сделав замеры точнее и с меньшей погрешностью. Когда участок расположен на склоне, его или выравнивают по горизонту специальной техникой, или возводят соответствующий фундамент.

Важно! Не стоит пренебрегать подготовкой участка. Затратив 2-4 часа на расчистку сегодня, в будущем строительные работы будут продвигаться быстрее.

↑ Разметка дома

От правильно выполненной разметки зависит планировка и насколько ровными будут углы стен. К разметке подойти нужно ответственно. Все неточности, допущенные на этом этапе, исправить будет сложно.

Разметка основания каркасного здания состоит из расстановки колышков. Ними размечают внешние и внутренние стены.

↑ Утепление и защита конструкции от попадания влаги

Выполните следующие действия:

1. Закрепите доску, размер которой составляет 150×25 или 100×25 снизу перпендикулярно лагам пола или подобную им. Чаще всего это делается впритык. Однако в случае жёсткого закрепления лагов достаточно и через каждые 40-60 см. Рекомендуется доску прикрутить при помощи саморезов.
2. Гидроизоляционную мембрану прибивают сверху на лаги и зафиксированную доску.
3. Между лагами набивается утеплитель сверху гидроизоляции. Климатический пояс влияет на толщину слоя. Его размер равен, как правило, 15-20 см.
4. Утеплитель укладывается таким образом, чтобы каждая стыковка перекрывалась следующими слоями.
5. Сначала пароизоляцию, потом – OSB плиту или фанеру натягивают сверху утеплителя. Можно просто крепко сшить доску.

Имейте в виду, что гидроизоляция и пароизоляция монтируются с напуском, следуя определенным правилам. Нужно избегать образования влаги внутри утеплителя и снаружи. Утеплитель набивается плотно, исключите образование щелей.
