Сага о светодиодных лампах. Часть 3 — как это устроено

В отличие от прозрачных ламп накаливания, основное устройство светодиодной лампы скрыто под непрозрачным корпусом. Чтобы узнать, что скрывается внутри экономичного осветительного прибора, его потребуется разобрать, приложив небольшие усилия.

Эксперименты показали, что устройства светодиодных лампочек на 220 В от разных производителей имеют незначительные отличия. Поэтому весь ассортимент LED-ламп с цоколем Е14 и Е27 можно разделить на три группы: фирменные, низкокачественные китайские и филаментные.

Что такое светодиодное освещение

Диодное освещение — способ подачи искусственного света с помощью энергосберегательных светодиодных ламп. Технология получила распространение относительно недавно, но уже заслужила признание дизайнеров интерьера.

С помощью светодиодных приборов легко воплощать любые сценарии освещения. Устройства привлекательно выглядят в интерьере и прекрасно совмещаются с системой «умный дом».

Можно вставить LED-лампы в обычные световые приборы или сразу приобрести светодиодные устройства. Однако прежде чем выбирать изделия, важно разобраться, как они функционируют.

Пример диодного освещения в квартире

Устройство и принцип работы светодиодов

Светодиоды — устройства, созданные на основе полупроводниковых элементов с электронно-дырочный переходом. Приборы излучают свечение только в том случае, когда через них проходит электрический ток.

В одном из полупроводников преобладают положительные ионы, в другом — электроны. Когда через точку их соприкосновения проходит ток, возникает рекомбинация элементов. В результате появляется излишек энергии, который преобразуется в световое излучение.

Диоды испускают лучи в зеленом, голубом и красном спектрах. В результате смешения этих тонов получается свечение белого цвета. В зависимости от типа лампы потоки могут быть как теплыми, так и холодными.

Стандартная конструкция светодиодной лампы:

• Плата с расположенными на ней диодами.
• Радиатор.
• Драйвер.
• Рассеиватель.
• Цоколь.
• Колба любой формы.
• Нижний и верхний держатели.

Самый важный элемент системы — драйвер, который располагается в цоколе устройства. Он представляет собой комбинацию трансформатора, конденсаторов и микросхем. Именно от качества этой детали зависит стоимость светодиодных источников освещения. Драйвер служит для преобразования переменного тока в постоянный и стабилизации поступающего напряжения. Еще одна функция — питание светодиодов.

Цоколь — необходимый элемент для подключения лампы к патрону светильника. Существует несколько типов деталей, но самыми распространенными считаются штырьковые и винтовые.

Радиатор служит для отвода тепла от светодиодных кристаллов. Чем больше по размеру деталь, тем лучше эффект от ее работы.

Немаловажную роль в системе играет рассеиватель. Он помогает равномерно распределять световые потоки, защищает корпус лампы от попадания влаги и пыли.

Цветные светодиоды

Круглая светодиодная лампа

Характерные поломки

Так как вы решили ремонтировать LED лампочку своими руками, предполагается, что у вас есть тестер или мультиметр и вы умете проводить элементарные измерения. Еще необходим будет паяльник, но с тонким жалом и маломощный. Без него можно обойтись, но надо будет искать замену. Паять паяльником тоже надо хоть немного уметь. А еще надо бы иметь пинцет, кусачки и утики. Утики или утконосы — это ручной инструмент, похожий на миниатюрные пассатижи с длинными захватами — ими удобно держать мелкие детали, но можно обойтись и пинцетом. А еще запчасти. Их придется приобретать по мере выявления неисправности. Хорошо, если есть вторая нерабочая лампа. Ее можно использовать как донор — забирать оттуда нужные детали.

Заявленный срок службы светодиодных ламп чуть ли не полвека, а через полгода накапливается несколько штук нерабочих

Пробой светодиода

Как уже говорили, в светодиодной лампочке кристаллы подключены последовательно. С выхода одного провод идет на вход другого и так оббегает все элементы. Схема очень простая. Но если хоть один кристалл не рабочий, лампочка не будет гореть. А выходят из строя кристаллы часто, поэтому первым делом проверяем их. Тем более, их легко найти в любой модели. Схема для проверки не нужна.

Для начала внимательно осмотрите все кристаллы. Те, которые нормально себя «чувствуют» имеют светлую ровную окраску. Вас должны насторожить темные пятна. Если на кристаллах есть темные, почти черные точки, эти светодиоды, скорее всего, пробиты. Их меняем однозначно. Если поверхность немного темнее, кристаллы еще светят, но уже «на последнем дыхании» и скоро перегорят, то их тоже лучше заменить сейчас.

Выгоревший светодиод имеет на поверхности темное пятно

Чтобы убедиться в исправности или неисправности светодиодов, можно использовать мультиметр. Его переключают в режим прозвонки, щупы прикладывают к контактам светодиода. Если ток для работы светодиода нужен небольшой, исправные светодиоды загораются. Второй вариант проверки — батарейка на 3-4 Вольта, к контактам которой припаяны провода. Эти провода (с соблюдением полярности) прикладываем к кристаллам. Исправные загораются, а неисправные остаются темными.

Как выпаять поврежденные светодиоды

До этого момента все просто и понятно, ремонт светодиодной лампочки трудностей, пока, не представляет. Теперь надо решить, как паять мелкие светодиоды. Вся штука в том, что они припаяны на подложку, хорошо проводящую тепло. То есть, прогревая контакт одного светодиода вы, одновременно, греете всю плату. Если действовать маломощным паяльником понадобится слишком много времени. Мощный — тоже не вариант, так как перегреть очень легко. Максимальная температура, которую кристаллы выносят без последствий — 80 °C. При дальнейшем нагреве быстро идет разрушение, поэтому при ремонте светодиодной лампочки основная задача — как можно меньше нанести вреда остальным элементам.

Точечного нагрева все равно не выйдет, но можно попытаться нанести минимальный урон соседним кристаллам. Для этого сначала выкусываем/выламываем пластину кристалла, а оставшиеся металлические ножки прогреваем маломощным (на 20 Вт) паяльником и удаляем.

Выпаиваем поврежденные светодиоды

Если маломощного паяльника нет, можно использовать утюг. Его надо жестко закрепить (например, при помощи струбцины) и выставить на средний режим. Для минимизации «поля нагрева» лучше использовать носик утюга. Греть в этом случае будем всю плату. Вернее, греть будем тот край, на котором находится поврежденный светодиод, но прогреваться будет вся плата. И в этом минус этого способа — от перегрева кристаллы мутнеют и быстро выходят из строя. Поэтому весь фокус в том, чтобы, как только будет возможно, быстро удалить поврежденный кристалл.

Перед началом работы все неисправные кристаллы окрашиваем маркером. Поворачиваем плату так, чтобы место с прогоревшими элементами было на платформе утюга. Постоянно тянем поврежденный элемент вверх, зажав его щипцами. Как только он оторвался, пробуем расположенные рядом поврежденные. Если они оторвались — отлично. Нет — поворачиваем плату так, чтобы больше нагревался поврежденный элемент. Потом сразу снимаем плату и оставляем остывать. Никаких специальных средств для быстрого остывания! Просто положите, пусть сама охлаждается.

Как припаять новые светодиоды

На месте выпаянных светодиодов остаются контактные площадки. На них наносим каплю флюса для пайки, сверху выкладываем исправные (с соблюдением полярности) и снова прогреваем, но на этот раз на кристалл надавливаем. Когда его ножки «войдут» в припой, плату снимаем или переворачиваем. Если светодиода нет, можно вместо него впаять отрезок проволоки. Светить лампа будет чуть тусклее, но работать будет. Да, это работает, только если на плате десять и больше кристаллов.

В некоторых случаях вместо сгоревших светодиодов можно использовать проволочные перемычки

В видео представлен другой способ замены. Нужно найти похожий светодиод на ленте, вырезать его и вместе с подложкой припаять на место удаленного.

Еще один способ пайки мелких светодиодов. Он, кажется, наиболее реальным без применения спецтехники. Можно выпаять диоды при помощи небольшой газовой горелки.

Повреждения в драйвере

Если визуально все светодиоды нормальные или их уже поменяли, ремонт светодиодной лампочки продолжаем, рассматривая драйвер. Некоторые повреждения легко установить визуально. Почерневшие или треснувшие резисторы, вздутые емкости. Если присмотреться, то это все заметно. Если визуально ничего не определяется, берем тестер, проверяем целостность компонентов.

Могут быть сгоревшие сопротивления и вздутые конденсаторы

Еще бывает так, что все элементы абсолютно нормальны, а светодиодная лампочка все равно не горит. Скорее всего, это плохая сборка. Надо проверять все места пайки. Если недостаточно прогреть место пайки, через время от постоянных температурных изменений контакт ухудшится или пропадет совсем. В первом случае лампочка то горит, то нет. Во втором, просто перестает работать. Подносим все места пайки к свету и внимательно смотрим. Если обнаруживаем трещину в пайке — это оно. Холодная пайка. Далее просто хорошо прогреваем это место паяльником.

Холодная пайка — одна из причин поломки светодиодных ламп

Очень редко выходят из строя диодные мосты, поэтому их проверяем в последнюю очередь. Если диод таки пробит, его выпаиваем, повторно проверяем (по идее, их проверять надо только выпаяв), если повреждение подтвердилось, ставим аналогичный. Не перепутайте подключение, иначе работать ничего не будет. В общем, ремонт светодиодной лампочки не слишком сложная задача. Обойдется он значительно меньше, чем новая лампочка. А вы, по пути, можете усовершенствовать конструкцию. В результате перегорать ЛЭД лампочки будут реже. В любом случае вы ничего (почти) не теряете.

Светодиодные лампы: плюсы и минусы

Чтобы принять решение в пользу светодиодного освещения, важно изучить достоинства источников света. Главные преимущества:

• Длительный срок эксплуатации: LED-лампы способны работать до 50 000 часов.
• Экологичность и безопасность: при изготовлении ламп не используются токсичные компоненты.
• Экономный расход электроэнергии: диодные лампы требуют намного меньше электричества, чем другие светильники, но при этом дают оптимальную насыщенность освещения.
• Прочность корпуса: LED-лампы не разобьются, если случайно уронить их с небольшой высоты.
• Отличные параметры светоотдачи. Средняя мощность светового потока — 50-100 Лм на 1 Вт.
• Оптимальный спектр света: светодиоды дают комфортное освещение, аналогичное солнечному. Для сравнения: индекс цветопередачи естественных потоков — 100 единиц, светодиодных светильников — 80-85.

Светодиодные лампы освещения подходят для любых помещений, в том числе и с повышенной влажностью. Устройства не нуждаются в техническом обслуживании и дополнительных мерах защиты.

Важно! Срок службы приборов не зависит от частоты выключения и включения.

Минусы светодиодных ламп выделить гораздо сложнее. Можно назвать один — сравнительно высокая стоимость. Однако недостаток окупается за счет снижения потребления электроэнергии.

Светодиодные лампы в интерьере квартиры

Светодиодные и энергосберегающие лампы это одно и то же? И если нет, какие лучше?

Конечно, светодиодные лампы можно считать энергосберегающими, однако, в русском языке слово «энергосберегающие» закрепилось за компактными люминесцентными лампами (КЛЛ), а КЛЛ и светодиодные лампы — совсем разные вещи.

Светодиодные лампы гораздо лучше КЛЛ по нескольким причинам:

• cветодиодная лампа не содержит опасных веществ, а в колбе любой КЛЛ содержится ртуть;
• cветодиодная лампа потребляет меньше энергии при том же световом потоке;
• cветодиодная лампа мгновенно зажигается на полную яркость, а КЛЛ плавно набирает яркость от 20% до 100% за минуту при комнатной температуре и гораздо медленнее при низких температурах;
• У КЛЛ плохой спектр, состоящий из пиков нескольких цветов. Спектр светодиодной лампы гораздо ближе к естественному освещению и свету лампы накаливания.

Применение светодиодов: виды освещения

Благодаря отличным параметрам работы, светодиодные лампы подходят для использования внутри и снаружи зданий. Виды освещения:

• Квартирное.
• Офисное.
• Торговое.
• Промышленное.
• Уличное.
• Прожекторное.
• Аварийное.

Особенно часто LED-освещение организовывают в жилых комнатах. Диодные лампы могут присутствовать в любых светильниках: настенных, потолочных, декоративных. Также можно использовать светодиодные ленты. Они хороши для подсветки предметов интерьера, мебели, многоуровневых потолков, ниш, лестниц.

Квартирное освещение светодиодными светильниками

Цвет излучения LED-ламп

Светодиодные лампы могут иметь разные оттенки свечения. Для определения параметров существует цветовой диапазон, основные показатели из которого указаны в таблице.

Показатели цветовой температуры

Теплый белый	Естественный белый	Холодный белый
2700-3000 К	4000-4500К	6000-6500 К

Чем выше цветовая температура, тем ярче свет от лампы. Холодное свечение с голубым оттенком может показаться не слишком комфортным для освещения квартиры. Поэтому для домашних светильников идеально подойдет естественный белый.

Совет! Для освещения спальни можно выбрать лампы теплого свечения.

Оттенки свечения светодиодных ламп

Принцип работы

Для свечения требуется p-n переход (два полупроводника, обладающие различной проводимостью) и 2 вывода (катод и анод). Один полупроводник (донор) содержит электроны, другой (реципиент) – «дыры». При подключении к источнику питания электроны заполняют «дыры», выделяются фотоны. Свечение появляется, если в кристалле отсутствуют дефекты. Ток должен быть определенной величины, чтобы диод не перегревался.

Принципиальная полноценная схема создается на основе стабилизатора тока. Напряжение сначала подается на диодный мост, только потом – на конденсатор, который шунтирован резистором, не принимающим участия в работе схемы. Из конденсатора выходит постоянный ток, номинал перед переходом на диоды регулирует резистор.

Ресурс светодиодной лампы

В зависимости от типа лампы и производителя ресурс изделия — от 20 000 до 50 000 часов эксплуатации. То есть качественный источник освещения может прослужить более 5 лет при условии ежедневного использования.

Обычно информация о сроке эксплуатации указана на упаковке, но не всегда можно верить тому, что пишут. Например, часто производители указывают впечатляющий ресурс работы, хотя изделия стоят дешево. Вряд ли недорогая лампочка прослужит максимально возможный срок.

Даже если производитель не обманул с ресурсом, стоит учитывать внешние факторы, которые могут влиять на срок службы. Это: перепады электричества, скачки напряжения, некачественная электропроводка, повреждения светильника. Если LED-источники располагаются на улице, на их работу негативно влияют неблагоприятные погодные условия. Нежелательные факторы могут сократить ресурс лампы примерно на треть.

Нельзя заранее предугадать, сколько прослужит та или иная лампа. Однако есть способы продления срока эксплуатации диодных источников света:

• Использование диммера. Устройство с рычагом переключения применяется для регулировки яркости свечения. Диммер подавляет пусковой ток, который зачастую является главной причиной преждевременного перегорания ламп.
• Организовать «умное освещение». Автоматическое включение-выключение ламп по команде или сигналу датчиков позволит избежать лишних манипуляций.
• Купить качественный светильник. Устройство с продуманной конструкцией — важный фактор для корректной работы лампы.

Если для подсветки используются светодиодные ленты, лучше наклеивать их на алюминиевые поверхности. Материал поглощает часть тепловой энергии, поэтому осветительный прибор не выйдет из строя в результате перегревания.

Изготовление лампы своими руками

Сложно представить, но даже светодиодную лампу можно сделать своими руками и существенно сэкономить на покупке приборов.

Инструменты и материалы

Качество материалов и инструментов, необходимых для создания лампы на 220 В, играет важную роль. От этого зависят надёжность и безопасность, долговечность изделия.

Своими руками легко сделать лампы направленного света

Для работы нужны такие элементы, как:

• галогенная лампа без стекла;
• светодиоды в количестве до 22 штук;
• быстродействующий клей;
• медный провод и листовой алюминий, толщина которого составляет 0,2 мм;
• резисторы, подбирающиеся в зависимости от схемы.

Перед работой необходимо составить схему соединения всех деталей, которая зависит от конкретной ситуации. Для этой цели используют разнообразные онлайн-калькуляторы, позволяющие получить точный результат. При количестве светодиодов более 22 соединение отличается сложностью и требуется особенный подход.

Схема подбирается в зависимости от ситуации

В качестве инструментов используются отвёртка, молоток, дырокол, маленький паяльник. В процессе работы также потребуется небольшая подставка, позволяющая с удобством разместить диоды на отражающем диске.

Пошаговая инструкция изготовления лампы

Изготовление светодиодной лампы на 220 В своими руками не требует профессиональных знаний и сложных инструментов.

1. Предварительно нужно подготовить неисправную лампу, открыв корпус. Цоколь отсоединяется от него очень аккуратно, а для этого можно использовать отвёртку.
2. Внутри конструкции присутствует плата пускорегулирующего электронного аппарата, которая понадобится для дальнейшей работы. А также необходимы светодиоды. Верхняя часть изделия имеет крышку с отверстиями. Из неё следует изъять трубки. Из пластика или плотного картона изготавливается основание.
3. На пластиковой основе светодиоды будут держаться более надёжно, чем на картоне. Поэтому лучше всего использовать кусок пластика.
4. Питание лампы будет осуществляться с помощью драйвера RLD2–1, который подходит для сети с напряжением в 220 В. При этом можно подключить последовательно 3 белых одноваттных светодиода. Три элемента соединяются параллельно, а затем все цепочки фиксируются последовательно.
5. Провода в цоколе могут повредиться во время разборки конструкции лампы. В этом случае нужно припаять элементы на место, что обеспечит простую технику дальнейшей сборки изделия.
6. Кусок пластика нужно разместить также между драйвером и платой. Это позволяет избежать замыкания. При этом можно использовать и картон, ведь светодиодная лампа не греется. После этого конструкция собирается, а прибор вкручивается в патрон и проверяется на работоспособность.

После сборки нужно проверить работоспособность устройства

Мощность такой лампы составляет примерно 3 Ватта. Прибор подключается в сети с напряжением в 220 В и обеспечивает яркое освещение. Лампа эффективна в качестве вспомогательного источника света. На основе этого примера изготовления своими руками легко создать более мощные конструкции.

Делаем драйвер

Устройство стабилизации тока и источник постоянного напряжения — драйвер — присутствует в конструкции лампы, подключаемой к сети с напряжением в 220 В. Без него невозможно создание источника света, а изготовить такой элемент можно своими руками. Для этого следует аккуратно разобрать лампу, отрезать провода, ведущие к цоколю и к стеклянным колбам. При этом стоит учесть, что один из окольных проводов может иметь резистор. В таком случае отрезать элемент следует за резистором, так как он нужен при создании драйвера.

После отсечения проводов остается такая деталь

Каждый вариант платы отличается в зависимости от производителя, мощности устройства и других особенностей. Для светодиодов мощностью 10 Вт нет необходимости переделывать драйвер. Если же лампа отличается интенсивностью потока света, то лучше всего взять преобразователь от прибора большей мощности. На дроссель лампы в 20 Вт следует намотать 18 витков эмальпровода, а затем подпаять его вывод к диодному мосту. Далее на лампу подаётся напряжение и проверяется мощность на выходе. Так можно создать изделие, характеристики которого соответствуют требованиям.

Видео: изготовление светодиодной лампы своими руками

https://youtube.com/watch?v=ZlP3mgKIzRw

Сделать светодиодную лампу на 220 В своими руками легко, но предварительно нужно определить необходимую мощность, схему и подобрать все элементы. Далее процесс не вызывает трудностей даже у начинающих мастеров. В результате получится экономичное и надёжное устройство для освещения любых помещений.

Чем светодиодные источники света отличаются от других

Мы уже обсудили характеристики и преимущества светодиодных лампочек. Перейдем к сравнению этих источников света с другими. Рассмотрим отличия от люминисцентных, галогенных ламп и приборов накаливания.

Галогенные лампы

Главный недостаток таких светильников — сильный нагрев. Температура внутри колбы повышается из-за циркулирующих газов. С диодными источниками подобного не происходит, потому что основное отличие — принцип работы.

Галогенные светильники способны функционировать до 4 000 часов. Это значит, что срок их эксплуатации почти в 10 раз меньше, чем у светодиодных приборов.

Галогенная лампа для точечного светильника

Люминесцентные лампы

Главный элемент люминесцентного устройства — трубка с люминофором. Со временем материал выгорает, и лампа приходит в негодность. Стоит отметить, что у нее довольно длительный срок эксплуатации. Однако максимальное время работы прибора — 20 000 часов. То есть в 2,5 раза меньше, чем у LED-устройств.

Еще один аргумент против люминесцентных приборов — они со временем меняют цветопередачу и теряют яркость. Это происходит как раз в результате выгорания люминофора.

Люминесцентная лампа для светильника

Лампы накаливания

Основное отличие ламп накаливания от светодиодных изделий — световой элемент. В этих устройствах он представляет собой металлическую спираль, которая, накалившись, начинает излучать потоки. Такие изделия приходят в негодность примерно через 1 000 часов работы. Однако в основном от их использования отказываются по причине высокого энергопотребления.

Лампа накаливания для светильников

Преимущества и недостатки материалов для декора плафона люстры своими руками

При выборе материала для корпуса люстры акцентируйте внимание на эстетических свойствах и технических характеристиках. Рекомендуется использовать материалы, которые не содержат токсических веществ, так как при нагревании они распространяются

Отдайте предпочтение материалам для плафона, за которыми легко ухаживать. Например, тканевые светильники быстрее собирают пыль, а пластик легче протереть тряпкой. А бумажный корпус можно быстро заменить.

Выбор материала зависит и от степени освещения помещения. Лучше всего пропускает свет прозрачное стекло. А для спальни или детской комнаты лучше сделать люстру с приглушенным светом.

Плафоны из осколков стекла или металлических полосок отлично выглядят и ослепительно сияют. Люстра из ткани или дерева придает уют комнате. Абажуры из кружева выглядят очень изысканно, имеют приглушенный свет и создают интересную игру теней.

Бумага

Бумага считается наиболее простым и доступным материалом. Кроме того, он отлично поддается трансформации. Если лампа светодиодная, то такой плафон может прослужить несколько лет. Бумажный каркас при необходимости можно быстро заменить.

К недостаткам бумаги относят то, что она желтеет со временем. Такой плафон легко порвать, нельзя протереть влажной тряпкой.

Нитки

Люстры из нитей оригинально выглядят, требуют минимальных затрат, так как можно использовать подручные материалы. Они излучают мягкий свет, который красиво рассеивается. Процесс их создания простой и интересный.

К минусам можно отнести то, что нитевые каркасы собирают пыль, а при использовании лампы более 40 Вт существует риск возгорания. Такая люстра не подойдет для комнат, где нужен яркий свет.

Ткань

Выглядят текстильные плафоны необычно красиво, так как существует огромное разнообразие текстур, оттенков. Работать с тканью достаточно просто, поэтому можно создавать различные конструкции. Тканевой светильник излучает мягкий свет.

Однако абажуры из ткани недолговечны, они быстро загрязняются, существует риск возгорания. Кроме того, со временем материал теряет яркость.

Стекло

Люстры из бутылок и банок имеют оригинальный внешний вид, их легко очистить от пыли, грязи, они излучают яркий свет. С течением времени такие плафоны не теряют яркость и не деформируются, они надолго сохраняют первозданный вид.

К минусам относят то, что стекло достаточно хрупкое, поэтому существует риск разбить люстру во время мытья, замены лампочек игр детей. Стеклянные конструкции создают большую нагрузку на потолок.

Пластик

Пластиковые люстры легко создавать, для изготовления красивой конструкции не нужно тратить много денег и времени. За ними легко ухаживать, они отлично смягчают свет при небольших светопотерях. Пластиковые люстры легкие, в отличие от металлических, стеклянных и деревянных.

Однако пластиковые бутылки, из которых делают плафоны могут содержать вредные вещества, они распространяются при нагревании. Со временем они выгорают или становятся менее яркими.

Металл

Люстры, созданные из металлических предметов, например, столовых приборов, инструментов, шестеренок, достаточно прочные, долговечные, отлично отражают свет. Такие плафоны легко очистить от загрязнения.

Однако при нагревании к металлическим элементам светильника лучше не прикасаться, так как можно обжечься. Конструкции из металла тяжелые, поэтому для их монтажа к потолку нужно использовать крепежные элементы, рассчитанные на высокий вес.

Светодиодная лента или светодиодная лампа: что лучше

Помимо светильников с LED-лампами для организации подсветки используются светодиодные ленты. Они представляют собой гибкую плату с последовательно размещенными маленькими светодиодами. Подобные изделия могут излучать как разноцветное, так и монохромное свечение.

Разновидности лент цветного свечения:

• RGB: система, в которой комбинируется свечение синего, зеленого и красного оттенков.
• RGBW: лента, где помимо трех основных оттенков присутствует холодный белый. Благодаря дополнительному диоду расширяется цветовой спектр свечения.
• RGBWW: лента, куда помимо всех перечисленных выше оттенков добавляется теплый белый.

Не совсем корректно сравнивать лампы и ленты, потому как последние выполняют немного другие задачи. Они не предназначены для основного освещения — только для декоративного.

Какие-то моменты для сравнения все же есть. Например, мощность, нюансы размещения, срок эксплуатации. Краткий обзор светодиодных лент и ламп, основанный на реальном опыте использования LED-освещения поможет вам выбрать свой вариант.

Монохромная светодиодная лента

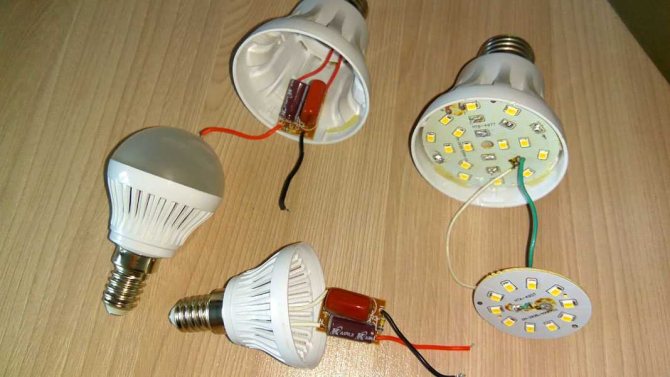

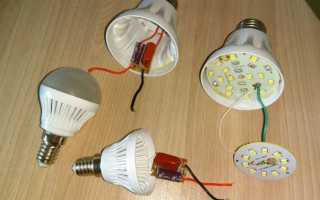

Низкокачественные китайские лампочки

При разборе фирменной лампы можно обнаружить все необходимые для надежности и долговечности конструктивные элементы. Но если заглянуть под корпус дешевого китайского изделия, то первое, чего вы не обнаружите — радиатор и драйвер.

Драйвер обычно заменяют блоком питания с неполярным конденсатором, неспособным стабилизировать ток на выходе. Устанавливают такой блок в центр платы с диодами. Если взглянуть на нее сверху, то можно увидеть диодный мост с резисторами, снизу — два конденсатора. Это позволяет существенно уменьшить стоимость и качество изделия.

Для охлаждения прибора в корпусе проделывают небольшие отверстия. Эффективность низкая, кристаллы очень быстро перегорают. Плата установлена на пластиковом корпусе и закреплена защелками. Для соединения с цоколем используют два спаянных провода.

Как выбрать светодиодные лампы: полезные советы

Если вы уже оценили преимущества светодиодного освещения, можно переходить к выбору источников света. На что обратить внимание:

• Индекс цветопередачи: лучше всего выбирать модели с показателем от 80 CRI. Они дают освещение, максимально приближенное к естественному.
• Диапазон пульсации: чтобы избежать дискомфорта, отдавайте предпочтение лампам с показателями мерцания не более 15%.
• Цветовой спектр: для дома оптимальными считаются лампы с характеристиками 2700-3000 К.
• Форму: в продаже есть изделия в виде колбы, таблетки, капсулы, груши, свечи, шара. Также популярны плоские светодиодные лампы. От формы зависит мощность и угол рассеивания потоков.
• Размер цоколя: важно выбрать параметры, которые будут совместимы с вашим светильником.

Еще один параметр, с которым придется столкнуться при выборе — матовое или прозрачное покрытие колбы. Стоит заранее решить, какой цвет вам нужен: насыщенный или рассеянный и мягкий. Если голосуете за второй вариант, лучше остановиться на приборе с матовой поверхностью.

Совет! Не стоит приобретать приборы, на упаковке которых указан большой ресурс работы, но при этом там гарантия составляет всего год или два. Вряд ли такие устройства окажутся качественными и прослужат долго.

Характеристики светодиодов

Технические характеристики светодиодов значительно отличаются от привычных видов светильников, что вызывает немало вопросов при выборе нужного прибора. Диодное освещение определяется по другим параметрам, которые необходимо знать при подборе максимально удачного варианта. Характеристики, которые отображают свойства ЛЕД приборов:

• мощность. Это показатель рассеивания на кристалле. Если надо подыскать аналог традиционной лампе накаливания, следует ее мощность разделить на 8 (например, аналогом 100-ваттной лампочки будет ЛЕД светильник мощностью 100 : 8 = 12,5 Вт);
• светоотдача. Это значение интенсивности светового потока. Это сложный и малоинформативный показатель, поскольку у 100-ваттной лампы накаливания он равен 100 Лм, а у диодного светильника диаметром 5 мм — 5 Лм;
• угол рассеивания. Это угол раскрытия конуса, созданного потоком света. Границами считаются линии, в которых яркость свечения падает до половинного значения. Разные устройства имеют угол раскрытия от 20° до 120°;
• цветовая температура. Этот параметр не имеет никакого отношения к нагреву, определяя оттенок свечения прибора. За эталон приняты цвета побежалости стальной пластины, нагретой до определенных температур в Кельвинах. К наиболее приятным для глаза видам относятся мягкие желтые, красные или желтовато-белые оттенки. Более жесткие синие или фиолетовые светильники способны изменять цвет предметов, находящихся в комнате. Желтый цвет соответствует 2000-2700 К, а жесткий фиолетовый — от 7500 К и выше;
• цветопередача. Означает степень реалистичности восприятия цвета при использовании того или иного типа светильников. Показатель, важный для художников, фотографов или дизайнеров;
• срок службы. Светодиоды — весьма долговечные устройства. Их ресурс доходит до 50-100 тыс. часов. По сравнению с лампой накаливания, они способны работать в 50-100 раз дольше.

При выборе светодиодного освещения наиболее важными параметрами считаются цветовая температура и мощность прибора. Для удобства покупателей изготовители на упаковку наносят значение мощности лампы накаливания, соответствующей данному устройству.

Декоративное светодиодное освещение: возможные варианты

Если вы хотите поставить завершающие штрихи в интерьере, не забудьте о декоративной подсветке. Ее можно организовать с помощью различных LED-приборов. Предлагаем 5 интересных идей.

Потолочная подсветка

Существует два варианта реализации задумки. Первый — монтаж миниатюрных встроенных светильников. Второй — светодиодная лента, расположенная по периметру потолочной конструкции, на фигурных элементах или карнизах.

Диодная подсветка потолка

Напольная подсветка

С помощью встроенных диодных светильников и LED-ленты можно оформить плинтусы, лестничные ступени, выступы на напольном покрытии. Допускаются комбинации разных световых приборов для воплощения смелых идей.

Светодиодная подсветка для пола

Подсветка зеркал и картин

По периметру задней поверхности картины или зеркала можно наклеить светодиодную ленту. Таким образом легко получить ненавязчивое рассеянное освещение, которое позволит взгляду сфокусироваться на предметах декора.

Более распространенный вариант — использование специальных светильников. Такие приборы монтируют на верхнюю или нижнюю часть рамы, после чего настраивают поток света так, чтобы он падал под определенным углом. Точные параметры зависят от вида зеркала или картины.

Светодиодная подсветка для картин

Настенная подсветка

На стенах превосходно смотрятся светильники, которые излучают световые потоки, направленные вниз. Рассеянные лучи света подчеркнут предметы декора и оригинальную отделку. Если стена длинная, достаточно трех-четырех приборов. Для узких поверхностей вполне хватит двух устройств.

Светодиодная подсветка для стен

Подсветка ниш

Для оформления ниш лучше использовать монохромную светодиодную ленту, разместив ее по периметру углубления. Оттенок свечения следует выбирать, отталкиваясь от типа общего освещения и базовых цветов в интерьере.

Идея! Для декора комнат можно использовать светодиодные гирлянды, сети, занавесы.

Светодиодная подсветка для стен

Пример ремонта светодиодной лампочки

Если лампа все же вышла из строя, не стоит ее сразу выбрасывать. Во-первых, вполне вероятно, что ее можно оживить, произведя ремонт своими руками. Во-вторых, даже если ремонт не будет успешным, оставшиеся «в живых» детали могут пригодиться для ремонта другой лампы.

Браться за ремонт лампочки нужно только в том случае, если ты уверен, что неисправна именно она, а не розетка, патрон или проводка. Проверить это несложно: достаточно заменить лампу заведомо исправной и убедиться, что она горит.

Что нам понадобится для ремонта

Прежде чем взяться за ремонт, необходимо собрать все необходимое для этого. Для работы тебе понадобятся:

• паяльник небольшой мощности;
• пинцет;
• острый нож;
• растворитель (по необходимости);
• мультиметр.

Мультиметр подойдет любой – стрелочный или цифровой, главное, он обязательно должен иметь режим прозвонки диодов.

Этот прибор подойдет: у него есть режим проверки диодов

Как разобрать светодиодную лампу

Здесь нужно сразу оговориться: если у тебя вышла из строя филаментная лампа, то за ремонт браться не стоит. Прибор имеет герметичную стеклянную колбу, заполненную инертным газом. Провести ремонт такого устройства просто невозможно.

Такую лампу починить не удастся

Итак, если все готово, а лампа у тебя не филаментная, то можно приступать к ремонту led светильника. Прежде всего, лампочку необходимо разобрать. Для этого нужно снять светорассеивающий колпачок. Обычно сделать это несложно. Существует три способа крепления рассеивателя к корпусу прибора:

1. При помощи резьбового соединения.
2. С помощью защелок.
3. При помощи герметика.

Разобрать лампу с резьбовым соединением проще всего. Для этого достаточно просто выкрутить стекло из корпуса, не прилагая слишком больших усилий.

У этой лампы светорассеиватель можно просто выкрутить

Разобрать лампу с защелками ненамного сложнее. Единственно, необходимо определить местоположение защелок, поскольку визуально их не видно. Аккуратно просунь кончик ножа между рассеивателем и корпусом и одновременно попытайся снять колпачок. Имея определенное терпение и аккуратно двигаясь ножом по окружности, ты легко найдешь защелки.

Разборка лампы с колпачком на защелках

Если светорассеиватель посажен на герметик, то тут с ремонтом придется повозиться чуть дольше. Процарапай тонким (лучше канцелярским) ножом стык между колпачком и корпусом. Делай это под углом по направлению к цоколю и как можно глубже, но без фанатизма. Теперь попытайся выкрутить колпачок, как если бы он был на резьбе. Если герметик некачественный или его мало, то светорассеивающий колпачок легко снимется.

Разборка светодиодной лампочки на герметике при помощи канцелярского ножа

Не получилось? Есть еще два варианта ремонта. Возьми шприц и залей в образовавшуюся щель растворитель для красок (не ацетон!). Через некоторое время герметик станет мягким, и колпачок легко снимется.

Второй способ ремонта заключается в прогреве стыка техническим феном. Делать это нужно очень аккуратно, чтобы не расплавить пластик корпуса лампы, а стекло рассеивателя не лопнуло. Разогревшийся герметик станет мягким, и рассеиватель легко снимется.

Результат неаккуратной разборки, когда ремонтировать уже смысла не имеет

Осталось открутить крепежные винты, удерживающие плату со светодиодами, снять ее и вытащить драйвер. Разборку можно считать оконченной, пора переходить к ремонту.

Выкрути два винта, удерживающие плату со светодиодами

Если винтов нет, то, скорее всего, плата крепится герметиком. Прорежь его по окружности платы, а саму плату аккуратно поддень ножом.

Эта плата крепится к корпусу герметиком

Поиск неисправности

Лампа разобрана, и до всех ее компонентов можно добраться. Отлично. Начни ремонт с визуального осмотра всех деталей драйвера. Все элементы должны иметь «здоровый» вид: не потемневшие, не вздувшиеся и не обгоревшие.

На левой картинке вышел из строя электролитический сглаживающий конденсатор, на правой – гасящий

Внимательно осмотри места паек: они должны быть качественными, без трещин и дырок в припое.

Проблема этой лампы в «холодной» пайке – элемент имеет плохой контакт с платой

Если визуально с драйвером все в порядке, осмотри плату со светодиодами. Обычно (но не всегда) сгоревший светодиод видно: он или прогорает, или выгорает полностью.

Слева сгоревший кристалл прожег люминофор, справа диод выгорел полностью

Поскольку все светоизлучающие диоды соединены последовательно, то если сгорит только один светодиод, перестанут светиться и остальные.

Вполне понятно, что если обнаружены проблемы, то их нужно устранить: сгоревшие детали заменить на аналогичные, а подозрительные пайки пропаять хорошо прогретым паяльником с большим количеством флюса. Как заменить светодиод, ты можешь прочитать в следующем разделе статьи. Нашел вышеперечисленные проблемы и устранил? Включай лампу, и, надеюсь, ремонт закончен.

Если визуально все в порядке, для дальнейшего ремонта пришла пора воспользоваться тестером. Сначала займемся платой со светодиодами, так как проверить их проще, а вероятность отказа этого узла выше. Включаем мультиметр на проверку диодов и прозваниваем каждый светодиод в обоих направлениях. В одном из направлений прибор покажет большое сопротивление, в другом диод слабо засветится.

Исправный диод в одном из положений щупов мультиметра засветится

Не получается прозвонить ни один диод? Возможно, этому мешает драйвер. Отпаяй один из проводов, идущих с драйвера на светодиодную плату, и повтори прозвонку.

Выгодны ли светодиодные лампы: поговорим об экономии

Использование светодиодных светильников считается отличным способом сэкономить электроэнергию. Разберемся, как это происходит.

В среднем рабочее напряжение светодиода колеблется в промежутке между 2 и 4 В. Показатель потребления мощности — не более 1 Вт. При этом светоотдача приборов составляет приблизительно 80 лм/Вт.

Для сравнения: лампы накаливания отдают всего 10 лм/Вт, а люминесцентные устройства до 60 лм/Вт. При этом они потребляют гораздо больше энергии.

Получается, что при минимальных затратах электроэнергии световой поток светодиодных светильников гораздо ярче, чем у ламп накаливания и люминесцентных приборов. Если учесть, что LED-устройства еще и дольше служат, можно сделать однозначный выбор в их пользу.

Способы сборки

По способу сборки изделия делятся на несколько категорий.

DIP

DIP расшифровывается как Dual In-line Package. Конструкция приборов интересна, но существенно устарела. Выделяют следующие размеры светодиодов:

• 0,3;
• 0,5;
• 0,8;
• 1,0 см.

Также полупроводниковые изделия различаются цветом, материалом изготовления, формой чипа. Из преимуществ DIP-сборки выделим малый нагрев и высокую яркость. Бывают одноцветные и многоцветные (RGB-технология). Можно распознать по характерной цилиндрической форме и встроенной линзе выпуклого типа.

«Пиранья»

Данная группа осветительных устройств характеризуется высоким световым потоком. Изготавливаются прямоугольной формы, имеют четыре PIN-вывода, бывают красными, синими, белыми или зелеными.

По сравнению с DIP-технологией изделия более жестко и прочно «сидят» на плате. Свинцовая подложка повышает теплопроводность, но в то же время понижает общую безопасность при эксплуатации. Широкая распространенность обусловлена большим диапазоном рабочих температур.

SMD-технология

SMD расшифровывается как Surface Mounting Device (в переводе с англ. — «устройство, фиксируемое на поверхности»). Эти светодиоды характеризуются мощностью в диапазоне 0,01–0,2 Вт. Главная особенность связана с наличием нескольких кристаллов (1–3), монтируемых на керамическую подложку.

Корпус покрыт люминофором. Стандартный припой используется для соединения основной платы и контактных площадок.

Из недостатков выделим низкую ремонтопригодность: если выйдет из строя хотя бы один диод, то придется заменять целую плату.

COB-технология

Последняя и наиболее надежная технология изготовления светодиодов получила название Chip On Board (COB). Полупроводники крепятся на плату без корпуса и какой-либо подложки, после чего покрываются люминофором.

Главное преимущество связано с небольшой площадью свечения при высокой мощности. Равномерное свечение изделия гарантируется высокой плотностью светодиодов и наличием люминофора. Такие светодиоды чаще применяются в наши дни.

Альтернатива светодиодному освещению

Мода на светодиодные светильники в интерьере набирает обороты. Многие довольны эффектом от освещения, поэтому не рассматривают иные варианты. Однако есть источники света, которые могут посоревноваться с LED-приборами в технических характеристиках, но при этом дешевле стоят. Это индукционные лампы.

Индукционные источники относятся к категории люминесцентных. Излучение потоков света происходит за счет комбинации физических процессов: свечения люминофора в трубке, электрических разрядов и электромагнитной индукции.

Срок службы таких приборов значительно превышает показатели обычных люминесцентных ламп и многих других источников света. Период от эксплуатации может достигать 100 000 часов — это примерно 10-12 лет ежедневной работы. Светодиодные светильники пока не отличаются столь впечатляющими результатами. Однако производители стараются модернизировать приборы, и у них это замечательно получается.

Круглая индукционная лампа

Виды драйверов по типу устройства

Современные драйвера, подключаемые для питания светодиодных светильников, разделяются по принципу устройства на три основные категории:

1. Электронные.
2. С конденсаторами.
3. Диммируемые.

Кроме того, внешне драйвер может иметь защиту в виде корпуса с соответствующей защитой, либо быть без него. Рассмотрим подробно особенности каждого варианта прибора.

Электронный

В схеме драйвера электронного типа для светодиодного светильника обязательно включается модуль разгрузки схемы-регулировщика – транзистор. На выходе также устанавливается электролитический конденсатор, чтобы исключить или по возможности максимально снизить пульсацию. В отличие от моделей балластного типа преобразователь подобного типа способен стабилизировать электроток до 750 мА.

Однако помимо пульсирования электронные драйвера также подвергаются электромагнитным помехам в диапазоне высоких частот. Например, если в сеть со светодиодным светильником подключены радио, телевизор или роутер, он будет испытывать подобное воздействие. Устранить или снизить его помогает второй установленный в схеме конденсатор – керамического типа.

Недостаток электронного драйвера – высокая цена, преимущество – максимальный КПД (близко к 95%). По этой причине им оснащаются мощные светодиодные светильники – автофары, уличные фонари, прожекторы.

На основе конденсаторов

Драйвера на базе конденсаторов относятся к категории недорогих. Поэтому ими в большинстве случаев оснащаются дешевые светодиодные светильники. Их главной особенностью часто является практически стопроцентная пульсация. Эффект наблюдается, когда производители удаляют из схемы сглаживающий блок. Еще один минус – минимальная электробезопасность.

Из плюсов выделяются КПД в 100% и возможность сборки устройства своими руками. При этом чтобы устранить или снизить к минимуму эффект мерцания, потребуется подобрать конденсатор заданного номинала. Внутри помещения прибор освещения на таком драйвере лучше не устанавливать, так как он будет существенно ухудшать зрительное восприятие и приводить к раздражению.

Диммируемые преобразователи тока

Диммируемые драйвера помимо стабилизации тока позволяют управлять интенсивностью свечения светильника. Механизм регулировки основан на изменении выходных параметров силы тока, от значения которого напрямую зависит яркость светового потока. При этом его подключение в схеме возможно двумя методами:

1. Между стабилизатором и лед-светильником.
2. На пути от источника питания к преобразователю.

Первые функционируют по принципу ШИМ-управления, и используются для светодиодных лент или приборов типа «бегущая строка». Вторые позволяют регулировать параметры тока, а также посредством модуляции широтно-импульсного типа.

Сами микросхемы драйверов могут различаться по скорости пуска на два типа:

1. Плавные. Создают постепенное зажигание лед-элементов с нарастанием яркости. Существенно продлевают срок службы светильника.
2. Импульсные. Основываются микроконтроллере или импульс-генераторе.

С корпусом или без него

Драйвер для светодиодных светильников могут как оснащаться защитным корпусом, так быть и без него. Первые отличаются большей надежностью, стойкостью к внешним условиям (воде, влаге, пыли), долговечностью. Вторые дешевле, но служат меньше и не так стабильны в эксплуатации. Более всего они подходят для скрытой установки.

С этим читают

• Светодиодные трубчатые лампы на 9 и 18 вт длиной 600 и 1200 мм
• Cветодиодные лампы: теплый свет или холодный, чем отличаются
• Как провести свет в парилку?
• Сравнительный анализ светодиодных и ламп накаливания
• Почему мигает светодиодная лампа?
• Светодиодная фитолампа своими руками для рассады
• Светодиодная диммируемая лампа
• Перегорела лампа
• Организация правильного освещения в теплице: схемы размещения светильников и практические советы как установить оптимальное освещение для теплиц (95 фото)
• Люминесцентные лампы: параметры, устройство, схема, плюсы и минусы по сравнению с другими
