Русская печь: волшебство, созданное своими руками

Особенность теплушки в отсутствии холодного подпечья, вместо него там расположена камера, которая накапливает тепло и прогревает печь от самого низа. Дрова можно жечь как и в горниле теплушки, так и в подтопке — специальном топливнике, расположенном под горнилом. На месте шестка в печи можно установить варочную поверхность на 2 конфорки, что значительно улучшит функциональность печи. Теплушка сохраняет все положительные качества русской печи и избавлена от ее недостатков.

Позвоните или напишите нам, чтобы узнать подробности (Сергей), (Александра) /

Преимущества теплушки

1. Работа в нескольких режимах. Теплушка может работать как обычная русская печь, в теплое время года, например, когда не нужен повышенный нагрев печи.
2. Большое горнило для приготовления пищи. Вкус хлеба и пирожков, вынутых из печи, в рекламе не нуждается.
3. Теплая просторная лежанка, которая вылечит большинство болезней.
4. Безопасность. Печка хорошо защищена от перегрева футеровкой из огнеупорного кирпича.
5. Отсутствие холодного подпечья, нагревание печи происходит от самого пола.
6. Высокий КПД. Та же охапка дров, что сгорит в теплушке, отдает в 2 раза больше тепла, чем те дрова, что сгорят в русской печи, все это за счет второй, нижней камеры.
7. Возможность установки варочной поверхности заметно расширит возможности печи и , к тому же, ускорит прогрев помещения.
8. Теплушка очень теплоемкая печь и держит тепло более двух суток.

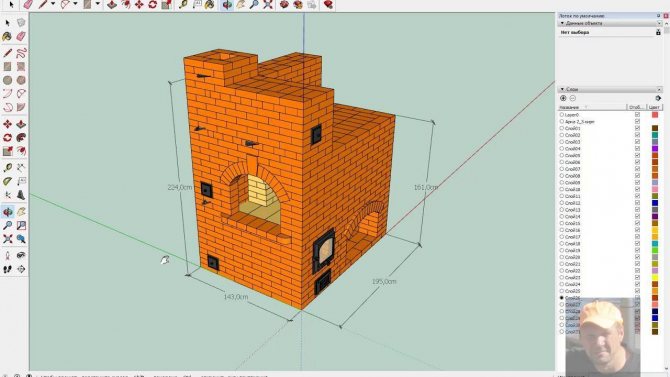

Схема теплушки

Устройство печи

Устройство русской печи включает очень большое количество элементов.

Перечислим лишь основные детали конструкции:

1. Хайло, то есть устье печи. Это сектор, расположенный над варочной камерой, который соединяет печь с каналами для выведения дыма.
2. Задвижка или шибер – специальный элемент, который позволяет регулировать движение газов по выводящим каналам (детальнее: «Зачем нужна задвижка дымохода – что такое шибер, виды, правила монтажа»). В небольшой печи может быть одна задвижка, однако встречаются модели с тремя и четырьмя задвижками.
3. Труба дымохода.
4. Распушка – это специальный теплоизолирующий пояс вокруг дымохода, размещенный в местах прохождения трубы сквозь перекрытия или чердак.
5. Вьюшка – маленький люк, который позволяет контролировать тягу в топочной камере и при необходимости полностью перекрыть дымовую трубу.
6. Чело – участок фасада, расположенный над варочной камерой.
7. Заслонка – металлическая крышка, которая закрывает вход в горнило.
8. Шесток – участок над горнилом. В современных печах в этом месте монтируют варочную плиту.
9. Коробка для нагрева воды.
10. Столбцы – кирпичные элементы, формирующие очистные каналы.
11. Шпур – углубление в варочной камере, посредством которого газы из горнила попадают в боковой дымоотводящий канал.
12. Топливник – это камера, в которой сгорает топливо. В современной русской печи с плитой имеется 2 такие камеры – одна под горнилом, а вторая – под варочной плитой.
13. Колосники – это элемент, расположенный на дне топливной камеры, через который в топку попадает воздух из поддувала.
14. Подпечье или дровник – место для складирования и просушки топлива (дров).
15. Под – днище горнила.
16. Горнило, то есть, собственно, варочная камера.
17. Небо – свод горнила.
18. Лежанка – характерный элемент русской печки. Она может быть довольно просторной или маленькой.

Правильная эксплуатация

Для верного и безопасного использования устройства, требуется соблюдать следующие правила:

• Внимательно следить за состоянием дымохода, вовремя прочищать его от золы.
• Перед каждой растопкой проверять качество тяги — это поможет предотвратить поступление дыма в помещение.
• Если печь долго не использовалась, проводится тщательный осмотр на наличие повреждений и трещин.
• Нельзя топить печь в состоянии алкогольного опьянения или при сильной усталости, не рекомендуется оставлять маленьких детей одних поблизости от топящейся печи.

Точная постройка и соблюдение всех правил эксплуатации обеспечат качественную работу печи, эффективный обогрев дома, приготовление вкуснейших традиционных блюд.

Заготавливаем материалы

В настоящее время печники используют схему русской печи, которая оснащена плитой и небольшой лежанкой. Такая конструкция была разработана конструкторами в начале 20 века.

Чтобы сложить русскую печь, понадобятся такие материалы:

• Полнотелые обожженные красные кирпичи 250×120×65 мм – 820 штук;
• шамотные (огнеупорные, марки ШБ-8) кирпичи – 65 штук;
• металлическая дверка для поддувала;

• прочистные люки «ДП-1» — 8 штук;
• колосниковая решетка «РД-6» — 1 штука;
• металлическая дверка для топливника 250×280 мм «ДТ-4» — 1 штука;
• чугунная варочная двухконфорочная поверхность 700×400 мм – 1 штука;
• задвижки «ЗВ-3у» 275×150 мм – 2 штуки;
• задвижки «ЗВ-6» 280×255 мм – 2 штуки.

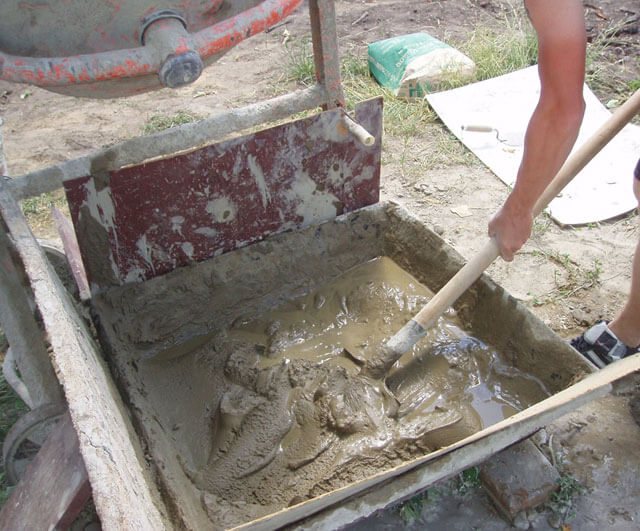

Приготовление печного кладочного раствора

Для кладки русской печи с плитой вам понадобится специальный печной раствор, основным компонентом которого является глина. Понадобится самая жирная глина, какую сможете найти.

Глину очищают от мусора и заливают водой как минимум на сутки. После набухания ее перетирают на сите с ячейкой 5 мм.

Второй неотъемлемый компонент раствора – это песок. Он должен быть тщательно промыт и очищен от грязи, а затем прокален перед замесом.

Как правило, пропорция песка и глины в растворе для русской печи с варочной плитой составляет 1:3. Однако многое зависит от жирности глины, так что подбирать точное соотношение нужно опытным путем. Стоит попробовать несколько вариантов раствора, сделав из каждого шарики, размером с теннисный шарик. Через три дня просушки оцениваем результаты. Желательно, чтобы было как можно меньше трещин, а на изломе глина не рассыпалась в пыль. Не помешает знать, что печи Кузнецова строят примерно таким же образом.

Обратите внимание, что при строительстве русской печи используется раствор двух типов. Тело печи складывается на раствор глины с песком, а вот для топки в раствор добавляют не песок, а шамотный порошок.

Перечень инструментов

Для работы вам потребуются такие инструменты:

1. Лопата.
2. Строительный и гидроуровень.
3. Отвес.
4. Мастерок.
5. Молоток-кирка или по возможности электрический плиткорез для подрезки кирпичей, а также киянка для подгонки кладки.
6. Расшивка для выполнения швов на фасаде.
7. Шнур в качестве ориентира для кладки.
8. Порядовка – для контроля толщины швов.
9. Правило для выравнивания фундамента при заливке.

Работы по докладке трубы дымохода

Сразу не была доложена труба (морозы наступили, труба высокая и другие причины). Труба высокая (около четырех метров), и там бывают достаточно сильные ветра, хочется хорошо укрепить трубу. Была сделана труба как на фотографии, то есть внешне окрашена, при этом кладку производили не печники и забыли армировать кладку.

Порядок действий будет таким:

1. Копаем канаву.
2. Насыпаем подушку из гравия с песком и трамбуем ее.
3. Собираем опалубку, опускаем ее на дно котлована, а верхние ее края выравниваем по горизонтали.
4. Внутри опалубки размещаем арматурную сетку из прутьев 8-10 мм.
5. Заливаем бетонный раствор.

Обратите внимание, что для печи из кирпича с лежанкой и плитой нужно сооружать отдельный фундамент, который не будет стыковаться с основой дома. Между двумя монолитными конструкциями необходимо обеспечить зазор как минимум в 10 см, просыпав его песком.

Когда заливка фундамента завершена, нужно позаботиться об уплотнении бетона и устранении из него пузырьков воздуха. Для этих целей можно использовать гидропресс или же простой прут арматуры, сделав им частые проколы в стяжке.

Во время заливки основы под русскую печь с лежанкой в деревенском доме бетонный раствор нужно слегка перелить за края опалубки. Затем берем правило и выравниваем фундамент по горизонтали.

Когда выравнивание завершено поверх влажного раствора нужно насыпать тонкий слой сухого цемента и слегка его растереть, выполняя железнение. Для полного отвердения фундамента требуется 28 дней.

Перед дальнейшей кладкой самой печи на фундамент укладывают слой гидроизоляции, например 2 слоя рубероида.

Обратите внимание, что для русской печи с лежанкой размер фундамента должен быть больше ее основания как минимум на 10 см.

Порядовое описание кладки РП с камином.

В очередной раз хочу напомнить что порядовки печи не является инженерным чертежом и показывает лишь порядок кладки расположение каналов задвижек и других элементов печи. Грамотная перевязка делается самим печником на месте каждый раз по разному в зависимости от расположения печи в пространстве размеров и отклонений кирпича и швов, от выбора формы и размера печной фурнитуры и способа отделки печи.

Русская печь совсем не гасла никогда. Она потихоньку теплилась в своем уголке при индустриализации, электрификации, газификации, и всегда была объектом пристального внимания специалистов ввиду своих замечательных качеств. Ныне русская печь переживает второе рождение; немалую роль в этом сыграли ее экономичность, всеядность и возможность построить своими руками – дорогих материалов и сложного промышленного оборудования не требуется. Чем же она хороша, в чем ее секреты, где можно и где нельзя ее строить?

Кладка русской печи по рядам — как сложить своими руками

Чтобы успешно справиться с задачей, стоит соблюдать порядовку русской печи с лежанкой и плитой. Ее мы подробно опишем далее. Нужно сложить печь в доме своими руками пошагово, внимательно выполняя каждый этап кладки.

Итак, 1-й ряд выкладываем сплошным слоем. Его размер будет составлять 4,5×5 кирпичей. Толщина швов между обычными кирпичами будет составлять 7 мм, а вот при кладке шамотных кирпичей шов делают не толще 5 мм.

Следующие 2 ряда выкладываем аналогичным образом по чертежу русской печи с лежанкой. На этих уровнях начинаем формирование поддувала, не забыв установить для него дверцу 250×130 мм и 4 люка для прочистки 130×130 мм. На данном этапе также формируем горизонтальный дымоотводящий канал и нижний колпак.

Четвертый ряд кирпичей перекрывает заслонки люков и поддувала. В это же время начинается выкладка топливника. Обратите внимание, что размеры полнотелых и шамотных кирпичей должны быть одинаковыми. Поэтому используйте только изделия марки ША-8 или ШБ-8. Укладываем над поддувалом колосниковую решетку РД-6.

Формирование крайнего вертикального дымового канала начинается на 5 уровне. Его перекрывают кирпичами, одновременно расширив перегородку нижнего колпака. Не забудьте оставить вокруг колосников отверстие в 5 мм, чтобы металлу при нагревании было куда расширяться. Кроме того, на торцевых блоках топки необходимо сделать срезы под 45º.

Сооружая 6-й ряд маленькой русской печи своими руками, устанавливаем топочную дверку, а также заканчиваем перекрытие перегородки нижнего колпака. Размер дверцы ДТ-4 — 250×280 мм. Для надежности сквозь отверстия в дверцах топки и люков сначала продевают обожженную стальную проволоку, а затем вмуровывают ее в швы между рядами кладки.

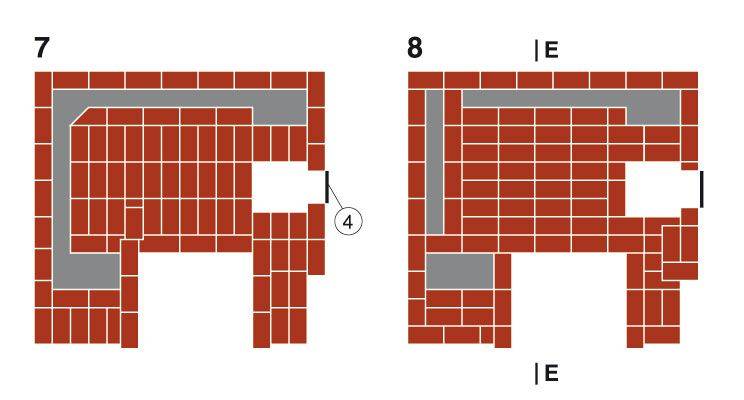

На 7-м ряду начинаем кладку среднего дымового канала, а в остальном повторяем конфигурацию предыдущего уровня.

Частичное перекрытие нижнего колпака выполняем на 8-м ряду кладки.

9-й ряд кладки окончательно покрывает нижний колпак. Оставляем лишь отверстия для вертикальных дымовых каналов. Однако не делаем перегородку между топливником и вертикальным дымоотводом.

Перевязка свода колпака и монтаж варочной плиты в русской печи из кирпича своими руками выполняем на 10-м уровне. По периметру ряда укладываем металлический уголок 50×50 мм. Он защитит края кирпичей от сколов в процессе использования печи.

Обратите внимание на размеры чугунной поверхности. Лучше всего использовать плиту поменьше (размером 250×650 мм), чтобы ее края равномерно прогревались. Но если такую вы не сможете найти, подойдет и 400×700 мм, хотя и не так идеально. Не забудьте оставить между кирпичом и плитой компенсационный зазор в 5 мм.

В 11-м ряду продолжаем постройку вертикальных дымоотводящих каналов и выкладываем под горнила. Обратите внимание на размеры каналов. Все внутренние дымоотводы делают размером 250×130 мм, а крайний канал возле варочной поверхности можно слегка сузить.

На этом же этапе края варочной поверхности обкладывают кирпичом, из-за чего они сильно перегреваются и затрудняют замену плиты в случае необходимости. В левой части плитка обкладывается 2-мя шамотными кирпичами, склеенными и подрезанными под 45º.

Для склейки кирпичей подойдет специальный шамотный порошок, который используется при кладке всех огнеупорных кирпичей в печи.

Сама склейка выполняется так:

• Делаем диагональные срезы на кирпичах и полируем их до гладкости.
• Склеиваем кирпичи, наложив раствор слоем в 1 мм.
• Оставляем для просушки на 2-3 дня, после чего тщательно прокаливаем соединение в течение 7 часов.
• Проверяем результат. Если шов не изменился, можно укладывать кирпичи. Если расширился более чем на 3 мм – переделываем склейку.

Строение русской печи предполагает куполообразный свод варочной камеры. Его кладку начинают с 12-го ряда. В правом верхнем углу стоит предусмотреть дымоотводящее отверстие. Хотя если вы не рассчитываете использовать печку для обогрева, его можно и не делать.

Для кладки свода придется воспользоваться шаблоном. Его делают из фанерных листов. Берут две пластины, на них по бокам устанавливают две полусферы и обшивают все сверху тонкими досочками. Пластины помещают на кирпичи пода и поверх них начинают кладку свода. Обратите внимание, что закреплять шаблон нужно так, чтобы после сборки свода его можно было удалить.

Сам 12-й уровень на всем остальном пространстве печи повторяет конфигурацию предыдущего ряда.

13-й ряд при кладке кирпичной печи с лежанкой и плитой выполняется так же, как и нижний. Правда, на правой стенке кирпичи нужно укладывать подрезанные. При этом между сводом и стеной остается отступ в 3-4 мм.

Переход крайнего вертикального дымоотвода в средний канал выполняем на 14 ряду. Разогретые газы из топливника будут вымещать холодный воздух вниз в средний дымоотвод. В нем воздух будет прогреваться и выходить по крайнему каналу. Амбразуру горнила делают из двух полосок стали 50×6 мм, которые кладут поверх 14 ряда кирпичей.

На 15-м ряду нужно перекрыть амбразуру кирпичами. Их нужно срезать под 45º и склеить.

В 16-м ряду продолжаем возведение дымоотвода из варочной камеры справа и перехода между каналами с левой стороны печи.

Поверх 16-го ряда со стороны фасада печи укладывают уголок 50×50 мм и полосу из стали 50×6 мм. На них в 17 ряду размещаем перекрытие фасада, используя обычный способ кладки полнотелыми кирпичами.

На этом же этапе заканчиваем перекрытие бокового перехода между каналами, оставив отверстие 130×130 мм, и устанавливаем заслонку. Этой заслонкой будут пользоваться только летом, поскольку в основном угарные газы будут эвакуироваться по другим ходам.

Дымоотвод из варочной камеры перекрываем заслонкой на 18 ряду. Размер канала 130×130 мм. Из-за сводчатой формы варочной камеры над ней образовывается небольшая ниша. Ее заполняют смесью из колотых кирпичей и глиняного раствора.

На 19 и 20 уровнях русской печи из кирпича с лежанкой выполняют кладку горизонтальных ходов верхнего колпака, а также монтируют 4 люка размерами 130×130 мм для прочистки. Когда печь полностью просохнет, внутреннюю часть стыков люков промазывают глиной для герметизации и во избежание подсоса воздуха.

В 20-м ряду начинают постепенное сужение дымохода. Для этого кирпич в торце канала кладут со смещением внутрь не менее 30 мм и не более 60 мм.

Продолжаем сужать дымоход в 21-м ряду. Поверх кладки размещаем 2 стальные полосы 50×6 мм, на которые впоследствии ляжет перекрытие. Благодаря строению 19-21 рядов, формирующих верхний колпак, лежанка печи прогревается равномерно.

Перекрытие верхнего колпака начинаем с 22 ряда. Сначала ряд кирпичей максимально смещаем над ходами. А полное перекрытие колпака завершаем на 23 уровне, оставив лишь основной канал дымохода (260×260 мм) и дымосборник, расположенный над варочной поверхностью.

Ширина 24-го ряда меньше предыдущего на 2 кирпича. На этом этапе выполняется почти полное перекрытие дымосборника над плитой. Для этого укладываем несколько полосок стали. Площадка шириной в те самые 2 кирпича и станет лежанкой, хотя и достаточно узкой, чтобы на нее лечь.

25 ряд уже предыдущего еще на кирпич. К тому же, поверх дымовой камеры над плитой устанавливаем заслонку. Размеры хода с заслонкой — 260×260 мм.

В 26-м ряду выполняем перевязку трубы над заслонкой, так что ширина участка меньше нижнего ряда.

Три следующих ряда выкладывает аналогично 26-му. Однако в 27 ряду для перевязки подрезаем на ¼ центральные кирпичи с обеих сторон.

Для перекрытия дымосборного канала под 30 ряд кладем несколько стальных полосок 50×6 мм, после чего закрываем его. 31 ряд служит для перевязки предыдущего ряда. Таким образом, свободным остается лишь канал дымохода сечением 260×260 мм.

На последнем этапе нужно закончить выгон дымохода, который будет состоять из 6 кирпичей. До самого верха его размеры останутся неизменными — 260×260 мм.

Существуют различные проекты русских печей с лежанкой и плитой, однако описанная конструкция, разработанная Парфирьевым, наиболее проста в исполнении.

В качестве финишной отделки можно использовать керамическую плитку, штукатурку, либо оставить печку в первозданном виде – как вам больше понравится.

Процесс отделки мини печки

Неверно подобранные растворы могут сразу и не потрескаться, и даже не осыпаться на следующий день, но все равно служить будут недолго.

Строительство печки с подтопком и камином – достаточно долгий процесс. Часто люди с нетерпением ожидают его окончания. Наиболее трудоемкой и продолжительной частью работ является кирпичная кладка. Однако даже после того, как будет положен последний кирпич, будет рано считать дело законченным. Понадобится также выполнить отделку, в которой нуждается мини теплушка.

В случае, если мини печка весьма аккуратно сложена из красивого облицовочного кирпича, имеет гладкую лицевую грань и прямые углы, можно обойтись и без дополнительной отделки. Однако у достаточно большого количества людей есть свои предубеждения по поводу того, что кирпичной кладки вовсе не должно быть в доме. Следовательно, теплушка часто предоставляется оштукатуренной и побеленной.

Традиционным способом будет простое обмазывание глиняным раствором.

Делается это без применения каких-либо особых инструментов – набрасывается глина и смоченной ладонью заглаживается.

Поверхность после подобного процесса отделки может получиться не совершенно ровной, со следами ручной работы. Стоит понимать, что на сегодняшний день данный прием широко используется для того, чтобы создать что-либо уникальное в дизайне интерьеров.

Современная технология нанесения штукатурки подразумевает использование специальных инструментов. среди которых будут кельмы, которые понадобятся для нанесения раствора, полутерок для того, чтобы разравнивать нанесенный раствор, терка, которой раствор уплотняется и выравнивается круговыми движениями поверхность.

Теплушка может быть оштукатурена исключительно тогда, когда она просохнет на все 100%. Прежде чем перейти к данному процессу, следует ее протопить. Раствор будет состоять из глины и песка в соотношении две части песка на одну часть глины.
