Обозначение розеток и других элементов на электрических схемах

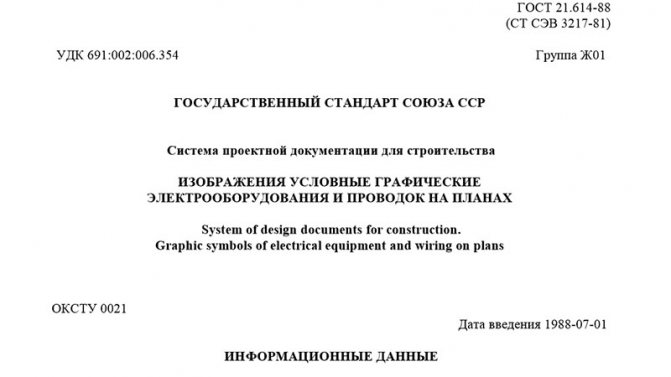

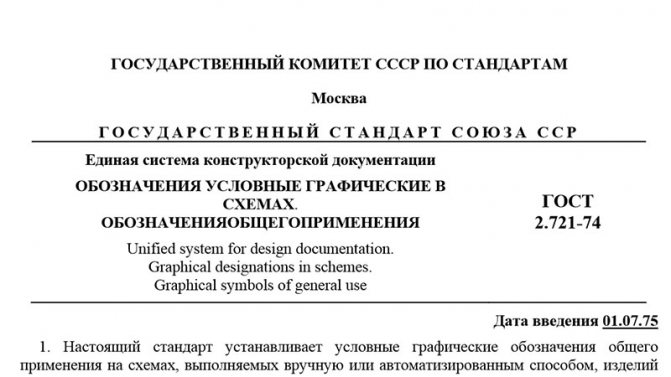

Стандарты, которые определяют условное обозначение розеток

На сегодняшний день условные обозначения на схемах стандартизирует новый ГОСТ 21.614.88. Этот стандарт вышел совсем недавно и полностью заменил действующий ГОСТ. Теперь каждое обозначение розеток на схеме должно совпадать с этим документом. При нанесении на схему других приборов вам необходимо руководствоваться ГОСТом 2.721.74. В этом документе размещаются обозначения общего применения.

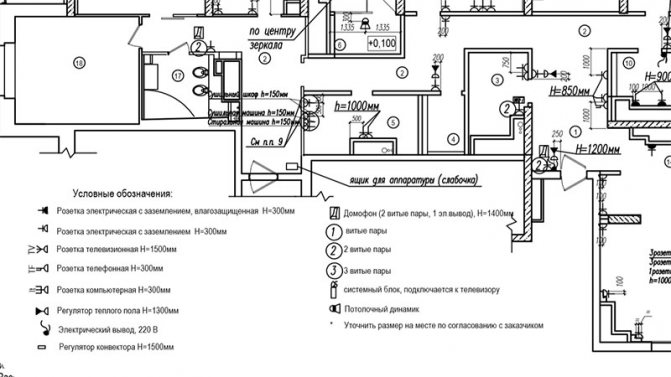

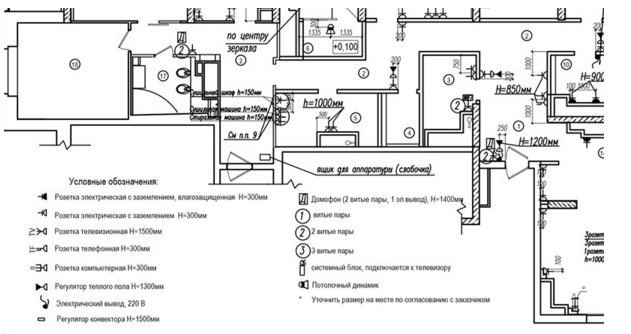

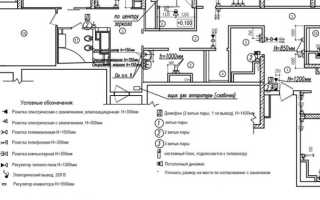

Как выглядит схема, где отображаются розетки и выключатели в доме

Виды электросхем, принятых в отечественной практике

Согласно требованиям ЕСКД схема представляет собой графический документ, где специальными значками отмечаются структурные части системы и технологии их соединения. По принятой международной классификации их более 10. На территории РФ используются не все.

Функциональная и структурная схемы

Структурная – простейшая схема, на которой изображение элементов цепи производится квадратами с пояснениями. Такой прием помогает разобраться в особенностях работы системы. Функциональный чертеж содержит подробную характеристику узлов, их электрических связей.

Принципиальная электросхема

Применяется для обустройства распределительных линий и панелей управления. На ней начертаны элементы без взаимного расположения. Принципиальный чертеж бывает:

• однолинейным с силовыми цепями – для земли, фазы и нуля используется одна общая линия;
• полным со всеми узлами и жилами их соединения – электрические коммуникации рисуются в развернутом и поэлементном виде.

Полная принципиальная схема составляется на нескольких листах.

Монтажный чертеж

Содержит план размещения осветительных устройств, розеток и выключателей с указанием способа соединения. Может содержать дополнительную информацию, нужную для электромонтажных работ.

При необходимости сэкономить место на листе и знании маркировки без подписей используется объединенная схема. В ней совмещены указанные выше типы чертежей.

Обозначение розеток на схемах

Вот общее обозначение розеток, которое можно встретить на строительных чертежах:

Вот таким образом обозначается обыкновенная розетка

Электрически розетки на сегодняшний день являются одним из основных элементов электропроводки в доме. Вся продукция, которая выпускается производителями, может отличаться:

1. По степени защиты.
2. По способу установки.
3. По количеству полюсов.

Помните! Именно по этой причине обозначение розеток на чертежах может быть разным.

Требования к силовым штепсельным соединениям

Выпускаемые разъёмы должны по конструкции и параметрам соответствовать «ГОСТ IEC 60309-2-2016 Вилки, штепсельные розетки», «ГОСТ 14254-96 Степень защиты», согласно которым к вилкам и розеткам предъявляются следующие требования:

1. надёжность контактов,
2. хорошая изоляция между контактами и корпусом,
3. защита от проникновения к токоведущим частям пыли и влаги,
4. блокировка от подключения не парной вилки,
5. изготовлены из негорючего материала,
6. механическая фиксация после подключения.

В экстремальных условиях предъявляются дополнительные параметры, например, на взрывоопасных объектах, с агрессивной средой, повышенной влажностью, с резкими перепадами температуры, при повышенных механических воздействиях. В этих случаях требуется для конструкции разъёма указать соответствующую группу Мх – механического исполнения по ГОСТ 17516.1.

На надёжности или безотказности разъёма во время эксплуатации отрицательно сказываются факторы такие, как образование изолирующей плёнки, коррозия, вибрация, удары, морской туман, загрязненный воздух: дым и пыль, ультрафиолетовые излучения, воздействие грибков и бактерий. Для тропических районов необходимо использовать разъём в тропическом исполнении.

Конструкция электроразъёма обеспечивает надёжную и безопасную работу при нормальной эксплуатации. Согласно ГОСТУ, соединители классифицируются по:

• l напряжению по сетке от 20 до 380-650 вольт;
• l току от 16 до 200 ампер;
• l назначению: штепсельные или переносные;
• l степени защиты от влаги: на брызго,- и водонепроницаемость. Уровень защиты обозначается как IP и находится в пределах от 23 до 69. Чем выше значение, тем устройство более защищённое;
• l существованию заземления: с наличием заземляющего контакта или без него;
• l методу крепления к нему кабеля: разборные и не разборные;
• l блокировке: механическая или электрическая блокировка, без блокировки.

Обозначение для наружной и открытой установки

На изображении ниже мы представили вашему вниманию розетки:

1. Сдвоенные однополюсные с заземлением.
2. Сдвоенные однополюсные без заземляющего контакта.
3. Одинарные однополюсные с защитным контактом.
4. Силовые трехполюсные с защитным контактом.

Обозначение розеток для скрытой и внутренней установки

На изображении ниже мы представили вашему вниманию следующие розетки:

• одиночные однополюсные с заземлением;
• сдвоенные однополюсные;
• силовые трехполюсные;
• одиночные однополюсные без защитного контакта.

Обозначения розеток для внутренней и скрытой установки на схеме

Обозначения одноклавишных и двухклавишных выключателей

На изображении вы сможете увидеть следующие выключатели:

Читать также: Ручной инструмент для резьбы по дереву

Однополюсные двухклавишные и одноклавишные выключатели получили достаточно сложное обозначение

• внешние;
• накладные;
• встраиваемые;
• внутренние.

Вот общепринятая таблица, которая содержит в себе условные обозначения розеток, выключателей и переключателей. Здесь представлены все виды розеток, которые вы можете встретить.

На сегодняшний день выпуск этих устройств достаточно разнообразен. Именно поэтому новые устройства появляются, намного быстрее, чем их обозначения. Если в этом изображении вы найдете неизвестные значки, тогда просто посмотрите сноски.

Видео по теме

Также рекомендуем посмотреть несколько видео, которые откроют для вас полное понимание того, как выглядит обозначение розеток и выключателей на схемах, используемых во время электромонтажа любой сложности. Посмотрев этот ролик, вы поймете, как читать обозначения розеток и выключателей: В этом видео подробно рассказывают, как нарисовать розетки и выключатели на электрических схемах. Рекомендуем прочесть: как правильно подключить розетку.

Есть три основных вида обозначения розетки, это штепсельная, под номером один, штепсельная и накладная розетки с контактом для подключения заземления – соответственно под вторым и третьим номером.

Общее, что объединяет эти изображения, это полукруг с входящей центральной линией. Данный полукруг может быть полностью окрашен в черный цвет, а так же иметь множество входящих линий, показывающих число полос, защитных контактов, выключателей. Подробнее в прилагаемой таблице с условными обозначениями, которые соответствуют ГОСТу.

Розетка на два полюса (фаза+ноль) без заземления накладная или открытой установки – полукруг лежащий на разрезе, сверху одна вертикальная полоска, если полоски две, то розетка сдвоена.

Розетка на два полюса (фаза+ноль) с заземлением накладная или открытой установки – полукруг лежащий на разрезе, сверху одна горизонтальная полоска, лежащая на полукруге и от неё отходит одна вертикальная полоска, если из углов отходят ещё две полоски, то розетка трёхполюсная, т.е. на 380 Вольт.

Розетка на два полюса (фаза+ноль) без заземления встроенная или скрытой установки – разрезанный одной линией полукруг лежащий на разрезе, сверху одна вертикальная полоска, если полоски две, то розетка сдвоена.

Розетка на два полюса (фаза+ноль) с заземлением встроенная или скрытой установки – разрезанный одной линией полукруг лежащий на разрезе, сверху одна горизонтальная полоска, лежащая на полукруге и от неё отходит одна вертикальная полоска, если из углов отходят ещё две полоски, то розетка трёхполюсная, т.е. на 380 Вольт.

Розетка на два полюса (фаза+ноль) с заземлением встроенная или скрытой установки – разрезанный одной линией полукруг лежащий на разрезе, сверху одна горизонтальная полоска, лежащая на полукруге и от неё отходят две вертикальные полоски.

Розетка на два полюса (фаза+ноль) с заземлением накладная или открытой установки – закрашенный полукруг лежащий на разрезе, сверху одна горизонтальная полоска, лежащая на полукруге и от неё отходит одна вертикальная полоска, если без горизонтальной полоски, то розетка без заземления.

Если розетка находится в одном блоке вместе с выключателями, то к ним пририсовывается значок в форме буквы «Т»

Читать также: Подключения двигателя 380 на 220 без конденсатора

Перед прокладкой электрических сетей в доме или квартире в обязательном порядке составляется монтажная схема. Кроме кабельных линий, в ней наносится множество других условных знаков. Поскольку большинство монтажных работ может быть выполнено самостоятельно, необходимо правильно читать и расшифровывать обозначение розеток и выключателей на чертежах. Такие знания позволят избежать ошибок при установке, а каждое изделие займет свое место, отведенное на схеме.

Сделать своими руками 2 вида вык-лей – перек-ый и проходной

Не всегда есть возможность приобрести промежуточный переключатель необходимого дизайна. В этом случае его можно сделать самостоятельно.

Читать также: Время выдержки при пайке полипропиленовых труб

Как сделать из 2-х клавишного проходного — перекрестный

Для того чтобы переделать двухклавишный проходной переключатель в промежуточный, в нём необходимо установить перемычки на клеммах, подключённых к неподвижным контактам разных половин устройства, причём устанавливать их необходимо крест накрест — правый к левому, а левый к правому.

Недостаток такой переделки в том, что обе клавиши необходимо включать одновременно. В некоторых моделях клавиши можно соединить между собой или установить одинарную, снятую с одноклавишного переключателя. В этом случае оставшийся аппарат придётся выбросить.

Переделка 2-х клавишного обычного вык-ля в проходной

При необходимости можно также своими руками переделать обычный двухклавишный электровыключатель некоторых моделей в проходной. Для этого его необходимо разобрать и развернуть контактную группу на 180 градусов. Затем вместо двух клавиш закрыть устройство клавишей, снятой с одноклавишного устройства.

Переделка 2-х клавишного обычного выключателя в проходной

Обозначение розеток на чертежах

На электрических схемах розетки обозначаются разными способами, в зависимости от ее конструкции и особенностей подключения.

• На рисунке 1 отображена розетка с двумя полюсами для подключения фазного и нулевого провода. Она является накладной и не имеет заземления. Изображается в виде полукруга, лежащего на разрезе, с одной вертикальной полоской, расположенной сверху. Наличие двух полосок указывает на сдвоенную розетку.
• Рисунок 2 также представляет накладную двухполюсную розетку, но уже с заземлением. На полукруге располагается горизонтальная полоска, вверх отходит одна вертикальная полоска. Если из каждого угла отходит еще по одной полоске, это означает, что розетка с тремя полюсами и рассчитана на 380 В.
• На 3-м рисунке изображено условное обозначение встроенной розетки под скрытую установку. Полукруг разрезается пополам вертикальной полоской. Наличие двух полосок указывает на сдвоенную конструкцию розетки.

Другие конструкции розеток обозначаются по такому же принципу.

В них также имеется полукруг с отходящими контактами.

• Рисунок 4 соответствует встроенным двухполюсным розеткам с заземлением. На чертеже они разрезаются вертикальной полоской, а сверху полукруга располагается горизонтальная линия. Трехполюсные розетки обозначаются дополнительными полосками, выходящими из углов.
• Рисунок 5 обозначает двухполюсную встроенную конструкцию с фазой и нулем, оборудованную заземлением. Обозначение на схеме такое же, как на 4-м рисунке, за исключением двух вертикальных полосок.
• На 6-м рисунке показаны розетки, защищенные крышкой. Они имеют два полюса – фазу и ноль, могут быть с заземлением или без него.

Функции перекрестного переключателя

Для создания множества точек контроля возможностей проходных переключателей недостаточно. Понадобится включить в схему подключения перекрестный выключатель. Переключатель включают в разрыв двухжильного проводника — между проходными устройствами.

Схема подключения двух проходных переключателей и одного перекрестного изображена на рисунке ниже.

Все контакты находятся в замкнутом состоянии. Ток течет по проводникам (указаны красным цветом). При нажатии на кнопку любого из трех выключателей происходит размыкание цепочки. Нажатие на клавишу другого устройства приводит к замыканию цепи и протеканию электричества по голубым проводам.

Для четырех точек управления используется схема, показанная на рисунке ниже. В схеме задействованы два проходных и два перекрестных переключателя.

Для управления светом подходят не только клавиши, но и датчики движения или хлопков. Однако подобные устройства при всем их удобстве не лишены недостатков:

• высокие цены;
• не слишком высокая надежность;
• ложные срабатывания.

Обозначение выключателей на чертежах

Все выключатели схематически изображаются как окружность, на которой в верхней части расположена черта. Один крючок, размещенный в верху черточки, указывает на одноклавишный выключатель открытого типа. Два крючка соответствуют двухклавишному выключателю. Значок с тремя крючками означает выключатель с тремя клавишами. (Рисунки 1,2)

В том случае, когда над основной черточкой поставлена перпендикулярная полоска, это указывает на конструкцию выключателя, предназначенную для скрытой установки (Рисунок 3). Одна, две или три линии соответствуют одно-, двух- или трехклавишному выключателю.

Если окружность полностью закрашена черным цветом, она является изображением влагостойкого выключателя открытого типа.

На рисунке 4 изображена окружность, которую пересекает линия с черточками, расположенными на концах. Таким образом, на электрических схемах обозначаются проходные выключатели в двух положениях. Схема зеркально отображает два обыкновенных выключателя. Количество перпендикулярных черточек указывает на число клавиш. Обозначение влагостойких переключателей имеет вид закрашенной окружности.

Рисунки 5, 6 и 7 отображают выключатели, скомпонованные вместе с розетками в одном блоке. Такое размещение существенно экономит место и облегчает монтаж. Для подключения требуется всего один провод, укладываемый в единую штробу.

Читать также: Как сделать компрессор из двигателя от холодильника

На рисунке 5 изображен обыкновенный выключатель, соединенный со стандартной розеткой. Весь блок предназначен для скрытой установки. Следующий вариант (Рисунок 6) более сложный. В него входит розетка с заземлением, а также одно- и двухклавишный выключатель. На рисунке 7 изображен блок, состоящий из двух обычных выключателей и одной розетки.

Работа схемы с 3 видами вык-лей – обычным, проходным и перекрёстным

Перекрёстный выключатель используется в системах управления светом из 3 и более мест. Называется прибор так потому, что при переключении он меняет местами подключение подходящих проводов к отходящим – крест накрест.

Посмотрите на рисунке на схему

управления светом при помощи проходных и перекрёстных переключателей. В обычном приборе для управления светом из одного места есть два контакта. Их замыкание и размыкание включает и выключает светильник. Поэтому у клавиши управления есть обозначенные положения «включено» и «отключено» буквами или значками, а к устройству подходит два провода — один фазный, от сети и второй от лампы.

Система для управления светом из нескольких мест устроена иначе. В устройстве есть три контакта — 2 неподвижных, к которым подключаются отходящие провода, соединяющие переключатели и 1 подвижный. К нему подсоединяется провод, идущий к фазе или светильнику. Включённое положение схемы то, при котором оба прибора подключены к одному проводу, поэтому на клавишах отсутствует положение «включено».

Схема управления освещения с трех мест

Схема подключения двухклавишных устройств состоит их двух параллельных схем, по одной для каждой лампы. Они соединяются только на подключении подходящего провода на первом проходном выключателе.

Схема подключения двухклавишный выключателей

Что значит перекрёстный переключатель одноклавишный — 3 отличия принципа работы от проходного

Для управления лампами из трёх и более мест в схеме кроме двух проходных используются перекрёстные переключатели.

Принцип работы и конструкция перекрёстного выключателя аналогичны проходному. Но есть ряд отличий:

• приходит два провода вместо одного;
• внутри четыре неподвижных контакта и два подвижных, а не два и один, как в проходных;
• оба приходящих провода всё время подключены к отходящим, в отличие от проходного, в котором отходящие провода подключены поочерёдно.

При нажатии клавиши или повороте ручки это устройство меняет местами подключение проводов. В результате второй проходной аппарат подключается к проводу, находящемуся под напряжением или к неподключённому, что приводит к включению или отключению света.

Обозначение светильников на схеме

Светильники занимают ведущее место при проектировании освещения. В современных схемах они отмечаются не только по отдельности, но могут также отображаться в виде так называемых динамических блоков, очень удобных для проектирования освещения в конкретных помещениях.

Данные обозначения используются не только для внутреннего, но и для наружного освещения. В этих схемах присутствуют дополнительные элементы, которые применяются в процессе монтажа.

Обозначения элементов сети

Кроме светильников, розеток и выключателей каждая электрическая сеть содержит большое количество других элементов. Среди них чаще всего встречаются трансформаторы, переключатели, электроустановочные изделия и другие детали.

Применяемые комплектующие детали и изделия в обязательном порядке отображаются на электрических схемах и чертежах в соответствии с установленными стандартами. Для того чтобы правильно прочитать такую схему, необходимо точно знать не только условные обозначения в электрических схемах, но и технические характеристики каждого элемента. Все связи между отдельными деталями указываются с помощью специальных позиционных обозначений.

Условные графические обозначения выполняются специально разработанными стандартизованными геометрическими символами. Они могут применяться отдельно для каждого элемента или в сочетании с другими видами изделий. От этих сочетаний во многом зависит общий смысл того или иного геометрического образа.

Кроме схематического рисунка, на отображаемых элементах присутствуют позиционные обозначения с цифровыми и буквенными маркировками. Кроме того, существуют квалификационные обозначения, устанавливающие вид соединения, значения тока и напряжения, способы регулировки, электрические связи и другие характеристики.

Подключение разъёма

Все электромонтажные работы необходимо выполнять с соблюдением правил ПУЭ. Все переключения производите при отключённом напряжении. Напряжение на розетки нужно подавать через автомат или УСО. Все изменения в электропроводке вносить в электросхему распределительного шкафа.

При выборе соединительного разъёма необходимо учитывать, где и как будет устанавливаться розетка, тип и мощность нагрузки, наличие заземления, условия эксплуатации, и не забывать, чем дешевле, тем менее надёжнее. Корпус розетки выполняет не только защитную функцию, но и эстетическую.

На рис. ниже изображены клеммы 5 контактной вилки для подключения 5 жильного кабеля.

К передвижным электроустановкам предъявляются повышенные требования к заземлению. Начинать монтажные работы нужно с проверки заземления, то есть следует проверить исправность нулевой N цепи и заземляющей РЕ. При этом необходимо использовать 5 контактный разъем (3P + N + PE).

Так как розетки в основном неподвижны, подключать их к сети можно, как одножильными проводами, так и кабелем. Желательно использовать цветные провода. Общепринято для цепи N применять синий (голубой), а для РЕ – желто-зелёный цвет жилы.

Надписи рядом с контактами на рис. выше подсказывают, как подключить провода по назначению. Если провод одножильный, то зажать их можно без наконечников, а если провод многожильный, то предварительно конец провода опрессовать в наконечник. После подключения розетки проверить надёжность всех контактов. Плохой контакт во время работы нагревается и подгорает, что приводит к потере напряжения и к неисправности аппаратуры.

Увеличивается использование 3х фазных розеток (малой мощности) в быту, таких как: РС-32 -004, Legrant и других типа 3P+PE+N. Основная работа по монтажу – это механическая установка по всем правилам техники безопасности. Подключите трёхфазную розетку по следующим этапам: разобрать, подсоединить к контактам 5 проводов, аккуратно собрать и установить на место. После этого подключить нагрузку (компрессор, наждак, бетономешалку и другие) и проверить работоспособность.

Розеткой 3фазной можно пользоваться и для нагрузки на 220В, средней мощности. Для этой цели нужно использовать соответствующую вилку, с подключением 3х жильного кабеля, подключиться к одному из контактов L и на PE + N.

Обозначение щитов, коробов, шкафов

В электрических сетях большое внимание уделяется надежной защите вводов кабелей и проводов, а также различной коммутационной аппаратуры. Для этих целей широко применяются всевозможные конструкции шкафов, щитов или ящиков, изготовленных из металла или пластика. Все виды щитового оборудования рассчитаны на различное напряжение. Они отличаются габаритными размерами, в зависимости от количества установленных приборов и устройств. Для сокращенного обозначения применяются соответствующие заглавные буквы «Ш», «Щ», «Я».

В современных условиях все более широкую популярность приобретают щиты квартирные, отображаемые на схемах как «ЩК». Они успешно используются на новых объектах или при реконструкции электропроводки в старых зданиях. Модели щитов разделяются на ЩКУ – щит квартирный учетный и ЩКР – щит квартирный распределительный.

Довольно часто на электрических схемах розеток, выключателей, и других элементов, встречаются обозначения в виде ША и ЩА, что соответствует шкафам или щитам автоматики. Кроме того, существуют условные символы ШАВР – шкаф автоматического ввода резерва, ЩАП – щиты автоматического переключения.

Графические символы электроаппаратуры

Для обозначения образцов аппаратуры электрических цепей используются следующие типовые символы (таблица 1).

К перечню изделий, представленных в этой таблице в виде символов, можно отнести:

• коробки распределительные (ответвительные), устанавливаемые в помещениях для оформления отводов к розеткам и осветительным приборам;
• коробки вводные и проходные;
• щитки освещения (групповые и магистральные);
• шкафы и щиты самого различного функционального назначения.

Для обозначения вводных и линейных или распределительных автоматов, а также стандартных приборов учета расхода энергии (электросчетчиков) используются следующие символы:

В заключительной части обзора отметим, что после ознакомления со всеми рассмотренными выше обозначениями каждый пользователь без труда сможет разобраться с имеющейся в его квартире электропроводкой.
