Если в вашем регионе сильные ветра частый гость, при строительстве крыш рекомендуется задавать минимальный уклон кровли. Это связано с тем, что при увеличении угла наклона скатов, повышается «парусность». Следовательно увеличиваются нагрузки на несущие конструкции крыши. Далее об этом подробнее.
Малоуклонная кровля это крыша, монтаж которой осуществлялся из расчета наименьшего, рекомендованного угла наклона скатов. Для каждого кровельного материала минимальный уклон свой.
Что такое уклон кровли? Это угол наклона крыши к горизонту. Для чего он нужен? Любой человек может сказать, чем больше наклон, тем быстрее вода будет стекать с этой поверхности.
Следовательно, на крыше с большим углом уклона скатов не будет задерживаться снег, грязь, вода и листья. К тому же конструкции таких кровель более просты, для покрытия можно использовать почти любые кровельные материалы, да и сама крыша смотрится гораздо интереснее. А что влияет на угол наклона?
Все о строительстве и инструментах

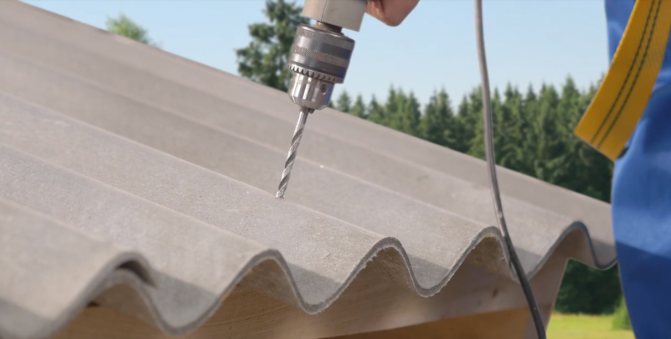

Как покрыть крышу шифером и рассчитать минимальный уклон кровли
Из множества кровельных материалов шифер обладает наибольшей надежностью и долговечностью. После подготовки основания под кровлю производится осмотр и подготовка к укладке; замеряются их длина и ширина листов, просверливаются отверстия, необходимые для креплений (диаметр применяемого сверла превышает на 2 мм диаметр гвоздя или шурупа), и обрезаются углы или продольные полосы.
Влияние различных факторов на выбор угла наклона
На степень уклона кровли влияет дизайн конструкции всего дома. Кроме того, это зависит также от кровельного материала. Некоторое значение имеют также климатические условия данного региона. К примеру, если строительство ведется в местности с частыми дождями и снегопадами, минимальный уклон крыши рекомендуется, как 45-60 градусов. Таким образом достигается уменьшение нагрузки снежного покрова на кровельную конструкцию: снежные массы просто не смогут там скапливаться, сползая вниз под собственным весом.
Если же местность характеризуется сильными ветрами, то оптимальным вариантом в таком случае будет малоуклонная кровля с низкой парусностью. Обычно речь идет об углах 9-20 градусов. Что касается универсального показателя, то он находится где-то между двумя указанными параметрами, и соответствует 20-45 градусов. Такой угол уклона дает возможность широкого выбора кровельного материала.
Климатический фактор
Выбирая оптимальный угол уклона, в учет нужно взять климатические особенности местности. Если в регионе случаются частые сильные ветры, то оптимальнее использовать крышу с небольшим уклоном. Если этого не сделать, то из-за повышенной парусности конструкция может повредится и даже разрушиться. Что касается возможности усиления крыши с крутыми скатами, то это обычно сопровождается значительными финансовыми вложениями.
Если в регионе случаются сильные снегопады, крыша с маленьким уклоном будет не эффективной. Наклон скатов следует увеличить, что обеспечит снеговым массам быстрое сползание вниз под собственным весом. Таким образом удается избежать значительного увеличения нагрузок на кровельную конструкцию.
Для местностей с обильными солнечными периодами рекомендуются минимальный уклон кровли из шифера, что позволит максимально уменьшить нагреваемую поверхность. Нередко в таких случаях для защиты от перегрева темных рулонных материалов на плоские скаты насыпается слой гравия. Лучше всего для такой крыши выбрать угол уклона не более 5 градусов, грамотно расположив сточные отверстия.
Какая бывает кровля
Хозяйственные и подсобные постройки чаще всего оснащаются односкатной кровлей. Особой дизайнерской оригинальности она не несет, подкупая своей дешевизной и скоростью монтажа. Все, что потребуется – соорудить две отличающиеся по высоте стены, и переложить их кровлей. Угол уклона подобных конструкций в основном находится в пределах 9-25 градусов, а для покрытия нередко используют профнастил. Так как чердак здесь отсутствует, может быть выбран минимальный скат крыши. Однако не стоит забывать о необходимости вентиляционного подкровельного пространства.
Наибольшей популярностью пользуются двухскатные крыши, состоящие из пары плоскостей (скатов), соединенных по одной линии. Фронтоны (торцы конструкции) могут оформляться дверями, для входа на чердак или проведения ремонтных мероприятий. Там же могут располагаться вентиляционные отверстия (продухи). В настоящее время набирают популярность вальмовые крыши, обладающие значительным эстетическим потенциалом. Показатели уклона кровли здесь могут быть самыми разнообразными: все зависит от личного вкуса и выбранного проекта.
Чаще других используют четырехскатную разновидность вальмовой конструкции, где два ската имеют треугольную форму. При возведении вальмовых крыш допускается использование практически любого кровельного материала. Хотя приходится иметь дело с конструкцией высокой сложности, однако потраченные усилия с лихвой окупаются красотой и эффектностью.

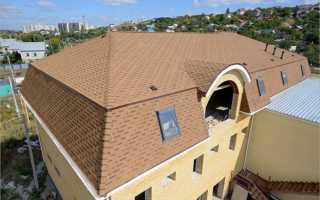

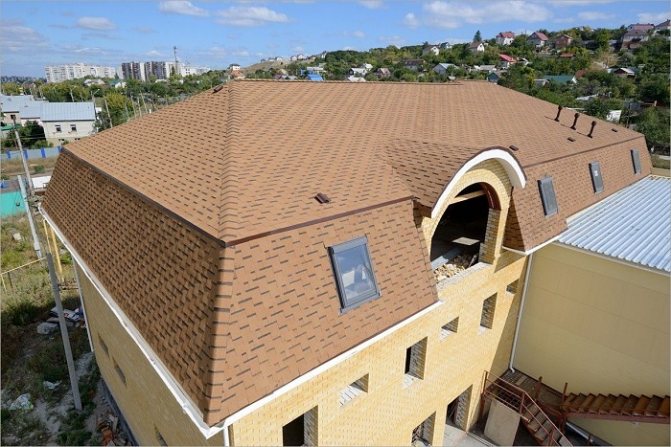

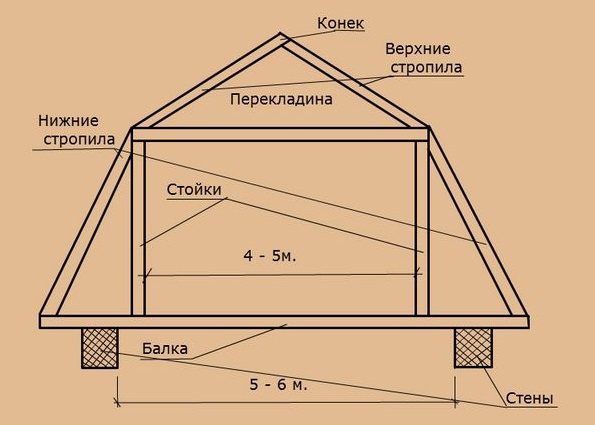

Мансардная крыша является усложненной разновидностью вальмовой: в данном случае за цель ставится создание оптимальных условий для использования чердачного пространства для обустройства жилой комнаты. Это предусматривает проведение работ по надежному утеплению и пароизоляции. Мансардное помещение формируется системой ломанных скатов, с довольно значительными углами наклона. Чаще всего здесь имеются слуховые окна, несущие как практическую, так и эстетическую функции. В обязательном порядке осуществляется инсоляция пространства.
Достоинства и недостатки
К достоинствам односкатных крыш принято относить:
- Простота и экономичность строительства.
- Относительно малый вес крыши.
- Допускается укладка разнообразных кровельных покрытий.
- Высокая ремонтопригодность, безопасность передвижения по крыше (особенно на малых углах наклона).
- Возможность строительства как на малых, так и на крупных зданиях с большой площадью кровли.
- Зависимость конструкции от снеговых и ветровых нагрузок.
- Необходимость учитывать преобладающее в регионе направление ветров.
- Направление уклона кровли приходится выбирать с учетом возможности схода снеговых масс в зимнее время.
- Сток дождевых или талых вод необходимо организовать так, чтобы не наносить ущерб элементам благоустройства или опорным конструкциям дома.
- Необходимость качественной гидро- и теплоизоляции кровли, особенно если уклон односкатной крыши мал и не способствует активному стоку воды.
Основным недостатком принято считать необходимость располагать постройку нижней стороной крыши по направлению ветра. Преобладающее направление – далеко не единственное, а шквалистые порывы могут возникать с любой стороны, что существенно затрудняет выбор направления уклона. Обычно исходят из более реальных соображений – расположения соседних построек, дорожек, стоянок автомобилей и т.п.
Необходимо располагать постройку нижней стороной крыши по направлению ветраИсточник patter.ru
Высокая сторона крыши должна располагаться со стороны входа, там, где возможно наличие людей, имущества или автомобилей. Иначе, в случае внезапного схода снега, возможны нежелательные, а иногда и очень опасные инциденты.
Минимальный уклон для некоторых кровельных материалов
Выбирая кровельный материал, следует внимательно ознакомиться с его эксплуатационными характеристиками и рекомендациями к использованию.
Для каждого из материалов рекомендуется свой оптимальный показатель наклона:
Читайте также:
- Штучные материалы (шифер, черепица). Минимальный уклон шиферной кровли – 22 градуса. В таком случае влага не будет иметь возможности скапливаться в области стыков, что грозит последующим просачиванием внутрь.
- Рулонные материалы. Здесь большое значение имеет число слоев укладки. Если используется три слоя, наклон выбирается в пределах 2-5 градусов. Двухслойная укладка потребует увеличения угла до 15 градусов.
- Профнастил. Уклон металлической кровли должен быть не меньшим, чем 12 градусов. Малые углы предусматривают необходимость дополнительной герметизации стыковочных участков.
- Металлочерепица. Наклон скатов – не менее 14 градусов.
- Ондулин. От 6 градусов.
- Мягкая черепица. От 11 градусов, при чем обустройство сплошной обрешетки является обязательным.
- Мембраны. Универсальное покрытие, применяемой на самых различных кровлях. Минимальный скат кровли – 2 градуса.
Определяя, какой должен быть минимальный уклон крыши, следует учесть несущие способности кровельной конструкции. Важно, чтобы она могла эффективно противостоять всем внешним нагрузкам, характерным для данного региона. Различают постоянные (вес кровли и ее оснащения) и временные (атмосферные воздействия) нагрузки.
Угол уклона оказывает непосредственное влияние на сооружение обрешетки. Минимально наклонные скаты рекомендуется оснащать сплошной обрешеткой, или использовать шаг 350-450 мм. Кроме того, плоская кровля потребует дополнительного времени на обустройство отвода воды с ее поверхности. Для этих целей используется система уклонов. На крышах большой площади нередко монтируют систему аварийного слива воды, на случай превышения водными потоками возможностей основных стоков.
Так как кровельные материалы довольно дорогие, выбирать их нужно очень тщательно, учитывая все достоинства и недостатки. Важно из всего разнообразия представленных в продаже вариантов выбрать наиболее оптимальное покрытие для своего дома. Процесс возведения кровли также должен быть организован максимально ответственно, так как даже минимальные погрешности в процессе расчета угла наклона может иметь самые плачевные последствия. Хорошо еще, если удастся отделать небольшим ремонтом или переделкой. Нередко бывает так, что неправильно рассчитанная кровля во время сильного ветра или снега претерпевает значительные повреждения и разрушения. Это может привести не только к серьезными финансовым потерям, но и к травмам живущих в таком доме людей.
Варианты конструкции
Односкатная крыша представляет собой одну половинку от наиболее распространенного варианта конструкции – двускатной кровли. С точки зрения конструкции это намного проще, так как требуется лишь увеличить высоту одной стены и уменьшить размер противоположной.
Упрощается строительство стропильной системы, поскольку вся крыша представляет собой единую плоскость без ребер или ложбин
Существует два варианта конструкции:
Вентилируемые
. Отличаются наличием вентиляционного зазора между кровельным покрытием и стропильной системой.
Невентилируемые
. Уложены на опорную конструкцию плотно, без воздушного зазора.
Принципиальным различием между ними является область использования – вентилируемые кровли нужны только на жилых домах.
Вспомогательные помещения в подобных элементах не нуждаются
Причина этого в том, что воздух жилых помещениях содержит большое количество водяного пара. Он конденсируется на холодных поверхностях и впитывается в материалы, разрушая их. Страдают деревянные и металлические элементы конструкции, что рано или поздно приводит к необходимости ремонтировать или полностью переделывать крышу. С точки зрения конструкции разница состоит только в наличии слоя контробрешетки между кровлей и стропильной системой, которая и создает вентиляционный зазор.
Пример расчета ската крыши
Приступая к расчету уклона кровельных скатов, следует внимательным образом изучить климатические особенности местности, где планируется сооружение дома. Во время сбора информации можно обратится к опыту соседей, взяв на вооружение их конструктивные изыскания. Чем больше в регионе осадков, тем угол уклона делают большим; чем более сильные ветра – меньшим. Если говорить об экономических соображениях, то наименьший расход материала наблюдается при сооружении крыш с наклоном 10-60 градусов.
Чтобы определить высоту конька кровли и расположение стропилин, используют или угольник, или специальную формулу расчета. Здесь величину, равную половине ширины пролета, следует умножить на специальный коэффициент. К примеру, если дом имеет ширину 10 м, а угол наклона его кровли – 25 градусов, для расчета высоты поднятия стропил половина ширины (5) умножают на соответствующий коэффициент (0,47). В результате получается 2,35: именно это является рекомендуемой высотой поднятия стропил. Список коэффициентов, в зависимости от угла наклона, содержит специальная литература.
Древняя поговорка «семь раз отмерь – один раз отрежь» вполне справедлива и для организации кровли. Особое значение имеет правильность расчетов наклона ее скатов. Если угол наклона кровли будет высчитан неправильно, последствия могут быть самыми печальными. Самый распространенный дефект – протекание кровли в местах стыков отдельных элементов укладки. Обычно это случается во время сильного дождя и весеннего таяния скопившегося на крыше снега. Более серьезными последствиями ошибок в расчете угла наклона является повреждение или разрушения крыши под воздействием ветровой или снеговой нагрузки.
Если принимается решение возвести дом своими силами, но уверенности в проведении расчетов по организации кровли нет, лучше всего обратится к опытным специалистам, которые смогут составить оптимальный проект. В дальнейшем строительные работы можно осуществлять самостоятельно, используя точные расчеты.
Как рассчитать угол наклона крыши
Надежность любого здания, а также комфортность проживания в нем, зависят, главным образом, от того, насколько качественно устроена его крыша.
А одним из критериев качества кровли является ее наклон.
Поскольку от его величины зависит и количество кровельного материала, то выбор угла наклона и его предварительные расчеты производят до начала закупки выбранного кровельного материала.
Что на него влияет
В зависимости от величины уклона скатов крыши зависит особенность ее эксплуатации.
Принято выделять 4 типа крыш:
- высокие, с углом в 45-60 градусов;
- скатные, с наклоном от 30 до 45 градусов;
- пологие, угол уклона у которых 10-30 градусов;
- плоские. Уклон в 10 градусов и меньше.
Ветровая нагрузка
Сильный ветер самое большое давление оказывает на кровли высокие.
Потому что такие кровли из-за большого угла наклона имеют очень большую площадь.
У большой площади поверхности очень высока парусность.
Соответственно, очень велика нагрузка на всю конструкцию стропильной системы.
И если вы решили устраивать именно высокую кровлю с очень большим уклоном, то следует позаботиться и об очень прочном основании.
Однако в районах, где преобладают сильные ветра, небезопасно устраивать и крыши плоские.
При таком типе кровли на нижнюю часть ската будет оказываться повышенное давление при сильном ветре.
И если крепление кровли будет ослабленным, может произойти срыв всей конструкции.
Поэтому в районах, где сильные ветра бывают часто, рекомендуется устраивать скатные кровли с величиной наклона 25 — 30 градусов.
Если же сила ветра невелика, то величина уклона крыши может равняться 30-45 градусов.
Нагрузка снеговая
Если в той местности, где строится дом, в холодное время года снегопад обильный, то следует строить кровлю с большим углом уклона.
В этом случае высокая крыша вне конкуренции.
На кровлях с большим уклоном снег не задерживается.
Именно по этой причине во всех северных странах кровли на зданиях очень высокие (Швеция, Финляндия, Норвегия и пр.).
Назначение подкровельного пространства
Перед расчетом угла наклона крыши надо определиться с тем, как будет использоваться чердачное помещение. Если вы планируете сделать его жилым, угол наклона придется делать большим — чтобы помещение было просторнее, а потолки выше. Второй выход — делать ломанную, мансардную кровлю. Чаще всего такую крышу делают из двухскатной, но может она иметь и четыре ската. Просто во втором варианте очень уж сложной получается стропильная система и без опытного проектировщика просто не обойтись, а большинство предпочитает делать все самостоятельно, своими руками.
Чем выше конек, тем больше полезная площадь подкровельного пространства. Но одновременно увеличивается и площадь крыши
При увеличении угла уклона кровли стоит помнить несколько вещей:
- Значительно увеличиваются расходы на кровельные материалы — возрастает площадь скатов.
- На большие скаты сильнее воздействует ветровая нагрузка. Если сравнивать нагрузку на одном и том же доме с углом в 11° и в 45°, во втором случае она окажется больше почти в 5 раз. Чтобы кровля могла противостоять таким нагрузкам, стропильную систему делают усиленную — ставят балки и стропила большего сечения с меньшим шагом. А это — увеличение ее стоимости.
- Если угол наклона ската больше 60°, снеговые нагрузки не учитываются — осадки скатываются и не задерживаются. Но при устройстве ломанной мансардной крыши снеговые нагрузки учитываются при расчете верхней ее части — там плоскости имеют уклон менее 60°.
- Не все кровельные материалы могут использоваться на крутых скатах, так что внимательно сморите на максимальный угол наклона, с которым могут данные крыши использоваться.
Это не значит, что крыши с малым уклоном лучше. Они обходятся по материалам дешевле — меньше площадь кровли, но имеют свои нюансы:
- Требуют мер по снегозадержанию чтобы предотвратить лавинообразный сход снега.
- Вместо снегозадержателей можно сделать обогрева кровли и водосточной системы — для постепенного таяния снегов и своевременного отвода воды.
- При малом уклоне велика вероятность того, что влага будет затекать в стыки. Это влечет за собой усиленные меры по гидроизоляции.
Так что кровли с малым уклоном — тоже не подарок. Вывод: рассчитать угол наклона крыши надо так, чтобы найти компромисс между эстетической составляющей (дом должен смотреться гармонично), практической (при жилом подкровлельном пространстве) и материальной (расходы необходимо оптимизировать).
Выбираем уклон в зависимости от используемого кровельного материала
Прошли те времена, когда для покрытия использовали всего два вида кровельных материалов: черепицу и шифер.
Сегодня кровельных материалов огромное количество!
О размерах шифера плоского листового.
О размерах шифера волнового по ссылке. Также о количестве волн.
Об отливах для крыши здесь. Какие выбрать и как установить.
Каждый материал имеет свои индивидуальные технические характеристики и это при расчете необходимого значения угла наклона обязательно следует учитывать.
Ведь может произойти так, что понравившийся вам материал по своим параметрам просто не подойдет.
Минимальный угол наклона
Существует понятие минимального значения этого параметра.
Для каждого из материалов этот параметр свой.
И если угол наклона, полученный в результате ваших расчетов, окажется меньше, чем минимальная величина для выбранного вами кровельного материала, то использовать его для устройства кровли нельзя.
В дальнейшем может возникнуть очень много проблем, если нарушить это правило:
- для любых штучных наборных кровельных материалов, таких как черепица или шифер, минимальная величина уклона составляет 22 градуса. Именно при таком значении на стыках не скапливается влага и внутрь крыши влага не просачивается;
- угол наклона для рулонных материалов (рубероид, бикрост и пр.) зависит от того, какое вы планируете укладывать количество слоев. Если три слоя, то уклон может составлять 2-5 градусов. Если же два слоя, то его требуется увеличить до 15 градусов;
- производители профнастила рекомендуют при устройстве кровли из этого материала устраивать угол уклона 12 градусов. Профнастил можно использовать и при меньших значениях, но в таком случае необходимо выполнить проклейку стыков листов герметиком;
- для металлической черепицы значение этого параметра равняется 14;
- для ондулина – это величина в 6 градусов;
- минимальный уклон для мягкой черепицы равняется 11 градусам. Но при этом обязательное условие – сплошная обрешетка;
- для мембранных кровельных покрытий не существует жестких требований по минимальному значению этого параметра.
Это о минимальных величинах.
Дам совет – придерживайтесь этих правил.
Чтобы посреди зимы не пришлось всю кровлю перестилать.
Теперь об оптимальных значениях
Ведь с кровли необходимо как можно скорее снимать нагрузку от воды и снега.
А благодаря большому уклону кровли дождь и снег будут сходить максимально быстро.
Если в регионе, где построен дом, постоянно сильные ветра, то с крышей поступают иначе.
При меньшем наклоне снижается ее парусность.
И не возникает запредельных нагрузок на кровельный материал и стропила.
Также не произойдет срывания крыши при резких порывах ветра.
При этом оптимальный угол уклона кровли равняется 9 — 20 градусов.
Очень часто в регионе есть и снега, и ветер.
Например, Оренбургская область.
В таком случае выбирают среднее значение угла наклона.
Как правило, его величина находится в диапазоне 20 — 45 градусов.
Если вы обратите внимание, большинство скатных крыш имеют именно такое его значение.
Выбор кровельного покрытия
Выбор материала для кровельного покрытия – важная и ответственная задача. Односкатная крыша имеет большую площадь, что определяет особые требования к типу кровли:
Устойчивость
к внешним механическим нагрузкам.
Невосприимчивость
к ультрафиолетовым лучам.
Высокие гидроизоляционные
качества.
Низкий коэффициент
теплового расширения.
Прочность
, стойкость абразивному воздействию мелких частиц, принесенных ветром.
Существуют разные типы кровли:
Наиболее распространенными видами являются листовые и рулонные материалы – металлочерепица, профнастил, ондулин или рубероид (мягкая кровля).
Необходимо учитывать, что каждый тип покрытия имеет свой рекомендованный угол наклона кровли На нашем сайте Вы можете ознакомиться с самыми популярными в Подмосковье участками для строительства загородного дома. В фильтрах можно выставить желаемое направление, наличие газа, воды, электричества и прочих коммуникаций.
Среди пользователей самыми востребованными являются металлические виды покрытий – профнастил, металлочерепица и т.п. Они образуют герметичную и прочную кровлю, устойчивы ко всем видам нагрузок. При этом, герметичность нередко становится причиной нежелательных инцидентов, связанных с атмосферными проявлениями. Сильный порыв ветра, направленный с нужной стороны, с легкостью срывает сплошное металлическое полотно, чего не наблюдается при использовании, например, штучных материалов.
Кроме того, металлические покрытия нуждаются в качественном утеплении или, как минимум, шумоизоляции. Во время дождя они издают довольно громкий звук, распространяющийся через конструкции дома по всем помещениям. Мягкие покрытия не шумят, практически не способствуют конденсации влаги, но намного менее устойчивы к внешним воздействиям.
Ремонтопригодность мягкой кровли намного выше, чем у альтернативных вариантов и допускает точечный или частичный ремонт
Традиционные асбоцементные материалы (гладкие листы или шифер) долговечны и достаточно прочны, но считаются вредными из-за выделения асбестовой пыли. Кроме того, они имеют большой вес, создающий излишнюю нагрузку на стропильную систему. В сочетании с весом снега (один м3 мокрого снега может весить до 950 кг) это может вызвать деформации или разрушение опорной системы кровли. Односкатные кровли с малым уклоном, покрытые подобными материалами, склонны к накоплению снеговых масс из-за высокой шероховатости поверхности, а также вследствие способности впитывать влагу.
Такая кровля склонна к накоплению снеговых масс
Снег примерзает к покрытию и теряет возможность схода, в результате чего на крыше образуются большие сугробы, которые приходится регулярно счищать.
Рассчитываем его величину
Для односкатной
В итоге образуется прямоугольный треугольник.
Для того, чтобы рассчитать длину стороны L bc, надо воспользоваться тригонометрической формулой.
Если длина стены L сд равняется 10 метрам, то, чтобы получить угол наклона 45 градусов, длина стены L bc должна ровняться 14.08 метра.
Для двускатной
Принцип расчета для двускатной крыши похож на предыдущий принцип.
Катет С – это половина ширины здания.
Катет а – это высота от перекрытия до конька.
Гипотенуза является длиной ската.
Если нам известны любые два параметра, то величину угла наклона можно легко рассчитать с использованием калькулятора.
Если ширина равна 8, а высота – 10 метров, то следует пользоваться формулой:
cos A = c+b
Ширина с = 8/2 = 4 метра.
В итоге формула выглядит так:
По таблицам Брадиса находим значение угла, которому соответствует данная величина косинуса.
Он равняется 66 градусов.
Для четырехскатной
И снова не обойтись без рулетки и таблиц Брадиса.
Зная несколько параметров, можно без проблем вычислить другие.
В том числе и угол наклона четырехскатной крыши.
Следует помнить о том, что все размеры необходимо снимать максимально точно.
А измерить уклон уже построенной крыши поможет специальный инструмент — уклономер.
Ведь если вы ошибетесь, то углы наклона, длины и площади могут быть не верны.
А значит, вы ошибетесь в количестве требуемого материала или прочность кровли окажется ниже запланированной.
Посмотрите видео об уклоне скатов.
Советы
Если кровля дома преждевременно вышла из строя, это означает, что при монтаже были допущены ошибки. Причины выхода из строя скатной кровли могут быть разными. Например, неправильный проект стропильной системы может стать причиной обрушения конструкции.
Если были неверно выбраны теплоизоляционные материалы, то это может привести к образованию конденсата. Теплоизоляция в этом случае потеряет свои функциональные особенности. Ошибки при укладке гидроизоляции приведут к протеканию кровли
Поэтому при обустройстве крыши важно уделить внимание каждому элементу конструкции
Для того чтобы избежать крушения стропильной системы, ее нужно проектировать в соответствии со строительными нормами и требованиями. Если стропила будут опираться непосредственно на стену, крыша быстро придет в негодность. Нельзя в качестве подпорок использовать подставки из небрежно прикрепленных досок. Также стойки должны быть установлены в определенном порядке, а не хаотично.
При монтаже важно учитывать и температурно-влажностный режим, который обуславливается применением тех или иных строительных материалов. Теплоизоляция в кровельной конструкции будет способствовать энергоэффективности, только если материалы являются качественными и уложены правильно
Некачественная пароизоляция приведет к попаданию влаги в утеплитель. В дальнейшем в нем образуется конденсат. Влажный утеплитель не только потеряет свои свойства, но и станет причиной образования плесени в помещениях.
Существует несколько основных правил грамотного устройства кровли.
Утепление, как правило, устраивается между частями стропильной системы
Пароизоляция помещается с внутренней части утеплителя. Для скатных крыш не подходят слишком рыхлые материалы. При выборе тех или иных материалов обращайте внимание на рекомендации производителя.
- Учитывайте, что некоторые виды покрытий, например, мягкая черепица, являются сплошной непроницаемой изоляцией. Они не требуют дополнительных изоляционных элементов.
- Необходимость в изоляционных материалах возрастает пропорционально уменьшению уклона кровли.
- Изоляция обязательна для таких материалов как металлочерепица, профильное железо.
- Для изоляции выбирайте мембранные основы с перфорацией. Такие материалы более надежны. Их основа полностью непроницаема, поэтому исключает продувание ветром. Кроме того, пленки из нетканной основы впитывают образующуюся влагу.
- Менять слои изоляции подкровельных материалов местами нельзя. Иначе температурно-влажностный режим чердачного пространства может нарушиться. Стропила будут впитывать влагу, а несущая деревянная система провиснет.
В некоторых случаях важное значение имеет обустройство системы вентиляции. Например, это становится актуальным, если чердак холодный
Также по несущим конструкциям иногда проходят системы центрального отопления. Щелевые продухи устраивают в карнизах. Их наличие ускоряет прогрев участков в период оттепелей. Кроме того, такая вентиляция отличается простотой обустройства, экономичностью и полностью соответствует нормативам.
О том, как расчитать уклон и произвести монтаж крыши, смотрите в следующем видео.
Какой должен быть уклон кровли?
© ООО «СтройПартнер» 2009-2018 Адрес: 119071 , г. Москва , 2-й Донской проезд, д. 4 стр. 1
Уклон кровли является важным параметром, который влияет на выбор конструкции стропильной системы, кровельного материала. Также от угла наклона зависит надежность и правильное функционирование крыши. Так, при малых значениях высока вероятность протечек, застаивания воды и порчи покрытия, а при больших – опрокидывания в результате сильных порывов ветра. Как подобрать оптимальные показатели уклона скатов, мы и рассмотрим в данной статье.
Что влияет на уклон крыши?
В конструкции жилых домов обычно сооружается скатная кровля, которая в зависимости от наклона может быть таких видов:
- пологая – от 12 до 30°;
- традиционная – 30-45°;
- крутая – от 45 до 60°.
Выбор угла наклона осуществляется в зависимости от природных факторов (ветровых и снеговых факторов) в определенном регионе и разновидности кровельного покрытия.
Ветровая нагрузка
Для регионов с большими ветровыми нагрузками оптимальное значение угла ската кровли находится в диапазоне от 25 до 30°. На другие кровельные конструкции сильные порывы ветра воздействуют следующим образом:
- Крутые кровли – характеризуются большой площадью скатов, что способствует высокой парусности. Т.е. сильный ветер стремится опрокинуть такие крыши.
- Чрезмерно пологие – ветровые нагрузки воздействуют преимущественно на нижнюю часть, стремясь приподнять такие конструкции.
Рисунок 1. Воздействие ветра на крутые и пологие кровли
Однако наличия данных только по среднестатистической ветровой нагрузке в конкретной местности недостаточно. При проектировании кровельных конструкций требуется учитывать множество других факторов – преобладающее направление ветра, наличия препятствий для его распространения (здания, естественные или искусственные барьеры и т.д.), высота дома.
Нагрузка снеговая
На угол наклона кровли оказывает влияние среднегодовое количество осадков в зимний период. Чем больше снежный покров зимой, тем круче должна быть кровельная система. В этом случае снег будет беспрепятственно сползать со скатов.
Характеристики сэндвич-панелей
В продаже представлены несколько разновидностей материала с разными размерами, наполнителем и показателем прочности. В зависимости от их характеристик определяется назначение каждого вида. Внутренняя утепляющая прослойка обычно состоит из пенополистирола, пенополиуретана, полиизоцианурата или минеральной ваты.
Весят сэндвич-панели достаточно мало, и могут сочетать в себе финишное покрытие и утеплитель. Самыми теплыми считаются изделия с базальтовой ватой. Корпус из тонкого листового металла покрывается декоративной защитой из полимера – благодаря этому плитам сообщается необходимое цветовое оформление и защита от коррозии.
Чтобы не нанести повреждений защитному слою во время укладки материала, необходимо выполнять следующие рекомендации:
- Полностью исключается использование горячей и абразивной резки.
- Защитная пленка на нижней части панели должно оставаться вплоть до ее укладки. Верхняя пленка снимается уже по окончанию работы.
- Если при разрезании материала возникает металлическая стружка, ее необходимо сразу же смахивать, иначе впоследствии она может поцарапать полимерный слой.
- Проводя монтажные работы, разрешается использовать обувь только с мягкой подошвой.
- Если сэндвич-панели по ходу строительных работ складируются под открытым небом, необходимо продумать для них надежную защиту от климатических воздействий. Для укладки материала рекомендуется использовать ровную сухую площадку.
Выбираем уклон в зависимости от используемого кровельного материала
Диапазон углов наклона крыш – 0-90°, тупоугольных конструкций не бывает по определению. При этом на практике уклон свыше 50° тоже делается крайне редко – преимущественно при декоративном оформлении (например, при сооружении разных башенок) и для скатов нижнего ряда стропил мансардной кровли.
Рисунок 4. Конструкция стропильной системы мансардной крыши
Уклон кровли может выражаться как в процентах, так и в градусах. Большинство производителей кровельных покрытий рекомендуемые значения указывают в градусах, поскольку они более понятны и для профессиональных кровельщиков, и для обычных потребителей.
Однако довольно часто в технической литературе и различных справочниках уклон обозначается в процентах. Поэтому надо иметь представление о том, как их перевести в градусы. Согласно строительным нормам 100 % равняются углу в 45°, тогда как 1° = 1,7 %. Зная эти данные, перевести уклон из процентов в градусы не составит особого труда.
Минимальный угол наклона
Все производители кровельных материалов в технической документации указывают минимальный уклон скатов кровли. Под этим параметром стоит понимать минимально допустимый угол наклона покрытия относительно горизонтального уровня.
У разных кровельных покрытий свой допустимый уклон, который определяется конструктивными и эксплуатационными особенностями материала:
- Гибкая черепица – не менее 12°, при этом требуется обустройство сплошной обрешетки из обрезной доски, OSB или фанеры.
Фото 5. Крыша из гибкой черепицы
Металлочерепица – от 14°, но практика показывает, что конструкции с уклоном до 35° склонны к скоплению снеговых масс на поверхности.
Фото 6. Внешний вид крыши из металлочерепицы
- Профнастил – не меньше 12°, при этом до 15° требуется двухволновой нахлест листов.
Фото 7. Кровля из профнастила
- Композитная черепица – не менее 15°, укладка выполняется на разреженную обрешетку.
Фото 8. Крыша из композитной черепицы
- Фальцевая кровля – от 11°, обеспечивается соединения отдельных картин методом закатывания фальцев.
Фото 9. Внешний вид фальцевой кровли
- Керамическая черепица и асбестоцементный шифер – не меньше 22°, требуется сооружение усиленной стропильной системы, поскольку данные материалы имеют большой вес. Чем меньше уклон, тем больше будет нагрузка на стропила от снежного покрова и воздействий порывов ветра.
Фото 10. Крыша из керамической черепицы
Фото 11. Шиферная кровля
Таблица 1. Сводные данные по минимально допустимым значениям наклона для крыш из разных материалов
Особенности стропильных систем для крыш из шифера
Усиленная обрешётка
Крепление шифера на крыше производится по обрешётке, для которой используют брусок 60х60 мм, стропильные доски толщиной 60 мм и более. Это объясняется повышенной нагрузкой кровельного материала на стропильную систему. Расстояние между брусками обрешётки делают таким, чтобы лист шифера лежал не менее чем на двух из них с запасом в 15 см с каждой стороны.
Чем меньше угол ската, тем прочнее обрешётка
Для крыш из шифера рекомендуют угол наклона ската не менее 22 о . Для односкатных и двускатных кровель углы наклона могут быть меньше, но требуется усиленная обрешётка. Принцип усиления для разных углов наклона ската показан на рисунке. Под шифер кладут пароизоляцию, особенно если планируется утепление крыши.
Уклон крыши
Уклон скатов крыши – от чего зависит и в чём он измеряется.
Такой немаловажный для крыши факт – её уклон. Уклон крыши – это угол наклона кровли относительно горизонтального уровня. По углу наклона скатов крыши бывают малоуклонные (пологие), средней наклонности и крыши с крутыми (сильноуклонными) скатами.
Малоуклонная крыша та крыша, монтаж которой осуществляется из расчёта наименьшего, рекомендованного угла наклона скатов. Так для каждого кровельного покрытия есть свой рекомендуемый минимальный уклон.
От чего зависит уклон кровли
- От способности крыши защищать строение от внешних факторов и воздействий.
- От ветра – чем больше уклон крыши, тем больше значение приходящихся ветровых нагрузок. При крутых уклонах уменьшается сопротивляемость ветру, повышается парусность. В регионах и местах с сильными ветрами рекомендуется применять минимальный уклон крыши, чтоб уменьшить нагрузки на несущие конструкции крыши.
- Откровельного покрытия (материала) – Для каждого кровельного материала существует свой минимальный угол наклона, при котором можно использовать данный материал.
- От архитектурных задумок, решений, местных традиций – так в разных регионах отдаётся предпочтение для той или иной конструкции крыши.
- От атмосферных осадков: снеговых нагрузок и дождей в регионе. На крышах с большим уклоном не будет скапливаться в огромных количествах снег, грязь и листья.
Снеговая нагрузка, расчёт
Карта снеговой нагрузки России показывает вес снегового покрова на горизонтальной плоскости. Наибольшее количество снежного покрова приходится на горные районы и центральную часть России.
Карта с зонами снеговой нагрузки РФ Источник dom-krovly.ru
Гарантированно нельзя вычислить минимальный угол наклона крыши из профнастила для схода снега, однако, наклон в 30° и более позволит крыше оставаться чистой уже при среднеинтенсивных осадках.
Взяв для расчёта тверскую область, количество снегового покрова примем 240 кг/м². Данная величина должна быть умножена на поправочный коэффициент µ, учитывающий предполагаемый наклон крыши.
- Коэффициент µ равен 1 при наклоне менее 25 градусов.
- Коэффициент высчитывается по формуле (60 – α)*35, если предполагаемый угол от 25 до 60 градусов.
- Угол крыши в 60 градусов, коэффициент равен 0, давление создаваемое снегом не учитывается ввиду отсутствия задержки снега на поверхности профнастила.
Определившись с углом установки кровли в 30°, давление снежного покрова будет составлять 205 кг/м².
Заключительной частью расчёта угла ската крыши из профнастила является сравнение предельной нагрузки металлического листа профнастила Н60-845-0,8 к суммарной нагрузке создаваемой ветровой и снежной нагрузкой.
| Предельная нагрузка, кг/м². | Удельный вес кровельного пирога, кг/м² | Ветровая нагрузка, кг/м². | Снеговая нагрузка, кг/м². | Суммарно, кг/м². |
| 324 | 58 | 25,8 | 205 | 288,8 |
Данный расчёт допускает при соблюдении всех выбранных условиях возможность установки профнастила под углом в 30 градусов.
Обобщённо, для большинства территорий Российской Федерации наиболее рациональным может быть постройка крыш с углами скатов от 25 до 40 градусов. Скаты крыш, расположенные в зонах сильных ветров не стоит сооружать с углами более 25 градусов. Оптимальный диапазон начинается от 15 до 25 градусов. Установка скатов с минимальным наклоном крыши из профнастила в зонах сильных ветров может создать подъёмную силу и содрать металлический настил.
Выбор конструкции кровли будет зависеть от уклона крыши Источник zen.yandex.ru
В чем измеряется угол уклона крыши
Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Уклон крыши обозначается латинской буквой i .
В СНиПе II-26-76, данная величина указывается в процентах ( % ). В данный момент не существует строгих правил по обозначению размера уклона крыши.
Единицей измерения уклона крыши считают градусы или проценты ( %). Их соотношение указаны ниже в таблице.
Уклон крыши соотношение градусы-проценты
| градусы | % | градусы | % | градусы | % |
| 1° | 1,75% | 16° | 28,68% | 31° | 60,09% |
| 2° | 3,50% | 17° | 30,58% | 32° | 62,48% |
| 3° | 5,24% | 18° | 32,50% | 33° | 64,93% |
| 4° | 7,00% | 19° | 34,43% | 34° | 67,45% |
| 5° | 8,75% | 20° | 36,39% | 35° | 70,01% |
| 6° | 10,51% | 21° | 38,38% | 36° | 72,65% |
| 7° | 12,28% | 22° | 40,40% | 37° | 75,35% |
| 8° | 14,05% | 23° | 42,45% | 38° | 78,13% |
| 9° | 15,84% | 24° | 44,52% | 39° | 80,98% |
| 10° | 17,64% | 25° | 46,64% | 40° | 83,90% |
| 11° | 19,44% | 26° | 48,78% | 41° | 86,92% |
| 12° | 21,25% | 27° | 50,95% | 42° | 90,04% |
| 13° | 23,09% | 28° | 53,18% | 43° | 93,25% |
| 14° | 24,94% | 29° | 55,42% | 44° | 96,58% |
| 15° | 26,80% | 30° | 57,73% | 45° | 100% |
Перевести уклон из процентов в градусы и наоборот из градусов в проценты можно при помощи онлайн конвертера:
Конвертер уклона – онлайн калькулятор
из градусов в проценты и из процентов в грудусы Перейти
Замер уклона крыши
Измеряют угол уклона при помощи уклономера или же математическим способом.
Уклономер – это рейка с рамкой, между планками которой есть ось, шкала деления и к которой закреплён маятник. Когда рейка находится в горизонтальном положении, на шкале показывает ноль градусов. Чтобы произвести замер уклона ската крыши, рейку уклономера держат перпендикулярно коньку, то есть в вертикальном уровне. По шкале уклономера маятник указывает, какой уклон у данного ската крыши в градусах. Такой метод замера уклона стал уже менее актуален, так как сейчас появились разные геодезические приборы для замеров уклонов, а так же капельные и электронные уровни с уклономерами.
