Какими должны быть размеры камина для нормальной работы

Размеры камина

Из всех отопительных агрегатов, используемых в настоящее время, камин, пожалуй, является самым древним. Свое начало он берет от обычного, открытого очага. Чтобы улучшить тягу и не позволить дыму заполнять помещение, для очага стали сооружать трубу. В древние времена почти все строения были выполнены из древесины и для обеспечения безопасности очаги обкладывали камнями, так появился камин.

Конфигурация топочного отверстия

Габариты топки в первую очередь зависят от площади комнаты, в которую нужно отапливать. Ее нужно разделить на 50, чтоб получить рекомендуемое значение этого важного конструктивного элемента.

Зависимо от полученной цифры определяют высоту и ширину отверстия. Чтоб было удобно использовать топку, закидывать дрова, не делайте ее слишком узкой или низкой. Рекомендуемая пропорция для нее 2:3, где ширина должна быть больше.

Чтоб получить максимальное количество тепла при низких затратах дров, подберите оптимальную глубину камеры для горения дров. Если сделать топку неглубокой, можно получить задымленное помещение. При регулярном отоплении дома, он станет непригодным для жилья. Глубина топочного отверстия должна составлять 2/3 от высоты камина.

Размеры камина в зависимости от площади помещения

Для примера произведем расчет для жилого помещения 28 кв. м.

• 28/50=0,56 кв. м. – такую топку необходимо разместить в помещении.
• Размер камина составляет 61х92 см. Площадь топочного отверстия 0,61·0,92=0,5612 кв. м., что полностью удовлетворяет условиям расчета.
• Рассчитываем глубину камеры (610·2)/3=406,7 мм. Округляем и получаем, что глубина топки составляет 40 см.

Устанавливаемые в предметы мебели

Передовые технологии позволяют гармонично вписывать топки каминов в готовые шкафы. Это оригинальное решение является украшением не только комнаты, но и мебельного гарнитура. Очаг обрамляется рамкой и монтируется в подготовленной нише. Идея врезных бытовых приборов уже давно практикуется и в кухонных гарнитурах.

МДФ или пластик, из которых изготовлены элементы мебели, не могут не накладывать ограничений на встроенные в них камины. Это происходит из-за чувствительности поверхностей к перепаду температур.

Вмонтированный очаг должен носить только функцию иллюзии огня. Самым нейтральным и наиболее удачным вариантом выступит электрический камин без функции подогрева. Еще одним альтернативным решением может стать встроенный биокамин, тепло от которого так же минимально.

Особенности расчета дымохода

Чтоб предотвратить образования конденсата и обеспечить хорошую тягу важно установить дымоход, площадь выходного отверстия которого должна быть 1/8-1/15 от площади топки.

В нашем случае установите дымоотводный канал 20х26 см, который имеет площадь 0,052 кв. м, что приблизительно составляет 1/10 от значений топки.

Размеры каминов при высоте дымовой трубы 10м

Также важно обеспечить достаточную длину дымохода. Не делайте его слишком высоким, больше 10 м. Это негативно повлияет на качество отопления. Слишком низкий дымоход не сможет вывести все продукты горения, что приведет к задымленности помещения. Оптимальный размер дымоотводной трубы – 4-5 м. Если у вас получается большое значение, установите трубы с дополнительными коленами и изгибами.

Размеры топки

Камин в плане дома и его чертеж и схема должны быть готовы задолго до начала работ по монтажу. Проект обязан отталкиваться как от комнаты, так и от финансовых возможностей владельца дома. Каждые 10 сантиметров по одному из габаритов дают значительное увеличение цены, но это абсолютно не значит, что чем больше — тем лучше. Все следует соотносить и изготавливать в подходящих пропорциях. Внешняя часть должна соотноситься с внутренней. При этом важно понимать, был ли запланирован камин при проектировании дома или нет. Если такая подготовка была проведена, то сложностей не возникнет. Однако если ремонт уже сделан, и требуется произвести сборку классического кирпичного варианта, то следует учитывать следующие:

1. Получить консультацию у профессионалов, которые укажут на всевозможные подводные камни.
2. Оценить уровень готовности полов к дополнительной нагрузкею
3. Выбрать правильное расположение.
4. Проверить возможность выведения трубы дымохода.
5. Учесть внешние габариты (в том числе и дровницы).

Мы рекомендуем присмотреться к конструкции на основе конвекционного короба. Эта альтернатива классическому методу является наиболее востребованной на данный момент.

Преимущества:

• быстрый нагрев;
• эффективный расход топлива;
• занимает меньше места;
• имеет демократичную цену.

Расчет фундамента

Фундамент должен иметь глубину заложения не меньше 500 мм. Если вы устанавливаете прибор в доме, который не отапливается постоянно, тогда увеличьте это значение на 200 мм от глубины сезонного промерзания грунтов.

Отделите фундамент отопительной системы от основного фундамента песчаной подушкой. Минимальное расстояние между этими конструкциями – 100 мм.

Верхняя плоскость фундамента не должна доходить до уровня чистого пола на 150 мм. Основание под отопительный прибор должно быть больше от его корпуса на 5-10 см со всех сторон.

Лучшие встроенные электрокамины

Те покупатели, кому важен не только функционал и качество, но и способ установки прибора, должны знать, что конструктивно камины делятся на портал и очаг — сменный либо встроенный. Особенной популярностью могут похвастаться встроенные модификации, так как у них есть одно весомое преимущество – экономия пространства. К тому же они удачно вписываются в любое дизайнерское решение комнаты. Их можно встраивать в тумбы, стены, шкафы и другую мебель. В ТОП попали 4 модели от ранее заявленных торговых марок.

Dimplex Viotta

Камин от ирландского производителя, оснащенный реалистичным эффектом пламени Optiflame. Он работает как параллельно с опцией обогрева, так и отдельно без нее. Благодаря такому разделению можно экономить электроэнергию, так как имитация огня будет потреблять всего 120 Вт. Передняя стенка защищена от нагрева, благодаря чему можно не волноваться о домашних животных и детях. Прибор не производит вредных выбросов, как это бывает у газовых обогревателей. Корпус выполнен из пластика, металла и стекла, есть переключение режимов, 2 кВт мощность, управление производится пультом.

Достоинства

• Встраиваемая установка;
• Спокойный дизайн;
• Реалистичность пламени и тлеющих дров;
• Дистанционное управление;
• Простота установки.

Недостатки

• Для установки на пол нужен портал для устойчивости;
• Отсутствуют диоды.

Прибор подает тепло снизу, если предполагается установка не только в нишу стены или мебели, но и на пол, потребуется дополнительная покупка специального устройства для фиксации.

RealFlame 3D FireStar 33

Достойная модель с 3D технологией имитации пламени, причем при помощи пульта управления можно регулировать высоту подачи огня, эффект мерцания углей благодаря работе 7 галогеновых ламп. Установить такой прибор можно в любом помещении, начиная с гостиной, заканчивая небольшой спальней благодаря размерам 68,2х87,0х30,5 см. Мощность работы может составлять 1500 Вт, обогрев при этом совершается на площади помещения до 30 м². Есть 2 режима прогрева, в случае сбоя сработает защитная функция и автоматическое отключение. Также не может не радовать встроенная функция парогенератора, что создает имитацию дыма и контролирует оптимальную влажность.

Достоинства

• 2 уровня обогрева – 0,75 и 1,5 кВт;
• Реалистичный эффект пламени и дыма;
• Монтаж встраивания в стандартные ниши;
• Управление при помощи пульта;
• Звуковое сопровождение в виде потрескивающих дров;
• Функция отключения при излишнем нагреве.

Недостатки

• Цена выше конкурентных производителей и моделей;
• Тепловентилятор может издавать «технический» запах.

Визуально камин просто завораживает, устанавливается прибор достаточно легко и быстро. Электрокамин, встроенный в стену, радует владельца очагом диагональю в 33 дюйма.

Гленрич Premier S14

Российский производитель предлагает отличную встраиваемую модель для дома, дачи или любой организации. В разработке применялись новейшие технологии, в результате чего получился образец инженерного искусства Гленрич Premier S14. Основная «плюшка» такого прибора – эффект живого огня и возможность установки в нишу. Корпус произведен из устойчивой стали, размеры — 76x140x35 см. Мощность работы прибора составляет 2 кВт, обогрев 20 м², управление производится дистанционно пультом.

Достоинства

• Два режима для обогрева жилища;
• Тепловентилятор;
• Термостат;
• Возможность регулировать температуру;
• Надежность за счет корпуса из стали.

Недостатки

• Большой вес;
• Цена.

При том, что ширина устройства составляет 1,40 метра, глубина всего 35 см, благодаря чему электротопку можно удачно вписывать в интерьер. Пультом управления можно менять яркость картинки, освещающей квартиру или дом.

Electrolux EFP/W-1200URLS

Известный бренд по производству многофункциональных и надежных электрокаминов Electrolux предложил встраиваемую модель EFP/W-1200URLS. В ходе разработки и создания использовались инновационные технологии. Самый главный плюс такого устройства – современный и несравнимый дизайн, закругленная форма, изысканный вид, большая ширина и ультратонкая глубина, 4 цветовых варианта на выбор. Корпус выполнен из МДФ, внутри облицовка из металлической жаростойкой плитки. Пламя и обогрев не зависят друг от друга, а значит, могут работать отдельно и вместе.

Достоинства

• Имитация огня Real Fire и звуковое сопровождение;
• Моментальный нагрев;
• Неповторимый внешний вид, дизайн, закругленная широкая панель;
• Безопасность эксплуатации;
• Управление пультом;
• Регулировка яркости.

Недостатки

• Цена;
• Большая ширина требует соответствующей ниши.

Прибор можно использовать просто для декора, включая только функцию изображения пламени, а можно обогревать помещение несколькими режимами мощности.

Регулирование высоты

Для регулирования отопительного прибора по высоте используют специальные болты, которые устанавливаются на его ножки, или при помощи опор-подставок. Чтоб выставить необходимое расстояние от дна топливника кирпичной конструкции до пола, произведите укладку нескольких рядов кирпича. Основные требования до размещения топочной камеры по высоте:

• нужно обеспечить расстояние до пола 300-400 мм;
• если под топливником находится ниша для дров, это расстояние может быть больше;
• при расчете размещения дна топочной камеры обратите внимание, что нужно учитывать конструкцию пола со всеми составляющими. Подумайте об этом на этапе планирования отопительной системы.

Дизайн

Стиль камина следует выбирать исходя из общего интерьера помещения.

Отделка стены с камином камнем до потолка поможет визуально увеличить (или подчеркнуть) высоту комнаты. Такой камин неизбежно станет центром интерьера, поэтому стоит грамотно подходить к его оформлению. Каменная отделка будет интересно контрастировать с деревом, что поможет привнести «изюминку» в интерьер помещения. Цвет и размер камня может быть абсолютно любой – все зависит от фантазии. Причем такая отделка отлично впишется даже в современный интерьер, придав комнате уютную и теплую атмосферу.

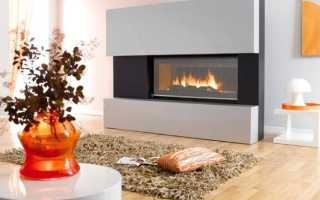

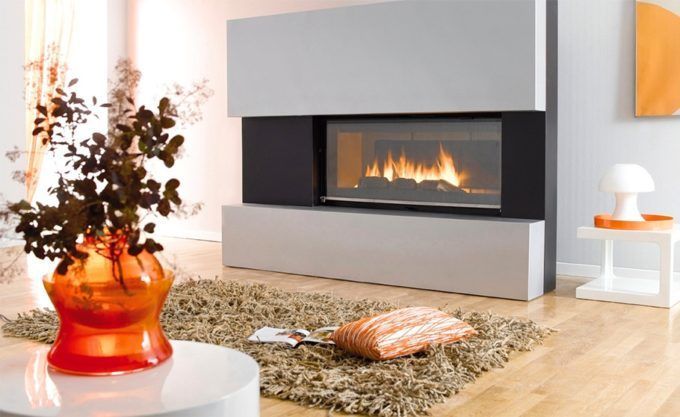

Современные камины выглядят более утонченно

Особенно интересно смотрятся такие камины на фоне стен светлых оттенков. Также оригинальным решением станет размещения камина в ванной или столовой.

Металлический камин достаточно трудно вписать в интерьер, если в комнате отсутствуют другие металлические детали, однако он отлично впишется в комнату, выполненную в индустриальном стиле. Такая конструкция также хорошо будет смотреться в современных дизайнах квартиры или дома. Его можно интересно вписать и в другие интерьеры, добавив перекликающиеся элементы из металла или металлического оттенка.

Камин, обшитый деревом, может привнести в любой интерьер уют. Он хорошо впишется не только в деревенский, но и в современный дизайн помещения, контрастируя с простыми деталями. Хорошо смотрится сочетание дерева и камня. Стоит знать, что в целях безопасности деревянную отделку можно использовать только с электрокаминами с металлической рамкой. Мебельную обстановку необходимо подбирать тщательно. Например, подойдет мебель «дикая вишня».

Камин можно размещать в углу комнаты. Такое расположение поможет рационально использовать свободное пространство помещения, так как углы используются довольно редко. Такой дизайн прекрасно подойдет для небольших комнат. Кроме того, интерьер с угловым камином будет более «плавным». Однако стоит тщательно продумать форму и конструкцию, так как не все виды каминов можно будет легко установить в угол. Такой очаг оформить можно в любом стиле. Над ним вешают ТВ или часы.

Дополнительные параметры

Для устройства безопасной отопительной системы в загородном доме учитывайте такие дополнительные параметры:

• выступ основания перед порталом, который срывает дефекты топки, не меньше 0,5 м;
• выступ по бокам портала – 250-300 мм;
• предтопочный лист должен выходить на 0,2-0,3 м за пределы площадки;
• задняя стенка топки должна иметь угол наклона 20°;
• наклон задней панели начинается с 1/3 части стенки;
• боковые панели находятся под углом 45-60°.

Введение

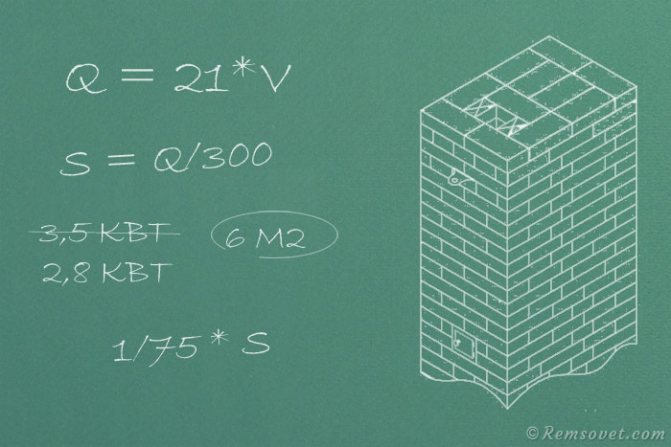

В книгах о печах часто описания или порядовки печей дополняются указанием их теплоотдачи, выраженной в килокалориях. В магазинах, как правило, на ценнике металлических печек указывают мощность печи уже в киловаттах.

При этом большинству пользователей довольно сложно оценить конкретно эти цифры, тем более, что многие производители лукавят и в описаниях к своей продукции (металлическим печам) указывают достаточно фантастические параметры или попросту недоговаривают, что чревато применением неподходящей модели в помещении с указанной площадью.

К примеру, часто уверяют, что печи способны обогреть площади по 100 и более квадратов без всяких дополнительных ухищрений. Что в принципе невозможно по законам физики – естественной конвекции.

Такой печи хватит на то, чтобы в этом помещении была плюсовая температура, но вот атмосферу в такой комнате вряд ли можно будет назвать комфортной.

Поскольку у самой печи будет зона сильного прогрева и стоять откровенная жара, а вот по дальним углам станет отчётливо ощущаться прохлада. И это только полбеды. Скорее всего, такие перепады еще и дополнятся конденсатом и сыростью по углам.

Избавиться от этих неприятных явлений можно только, устроив принудительную воздушную конвекцию (вентилятор), или устроить принудительную транспортировку тепла непосредственно в проблемные зоны помещения – проще говоря, устроить тепловой контур с циркуляцией теплоносителя. То есть превратить печь в котел и греть дом уже водяной системой.

Расчет угловой модели

Угловой камин с треугольной топкой

Чтоб определить размеры камина, который устанавливается в углу помещения, нужно рассчитать его площадь. Эту цифру разделите на 100. В результате мы получим рекомендуемое значение для отопительного прибора. В нашем случае это 0,28 кв. м.

Камера для топлива выполняется в форме треугольника или трапеции. Это считается самым удачным вариантом, чтоб получить высокую продуктивность.

Если вы выбрали вариант с дном в форме треугольника, произведите расчет ширины топочной части по формуле:

В=(√S)·2

Высота угловой модели должна быть немного больше от ширины. Глубина ровняется значению, которое получаем, разделив ширину топки на 1,4.

Условия для нормальной тяги

Все слышали о таком термине, как тяга. Даже не зная определения, можно интуитивно представить себе, что это такое. Встречаются мнения, что это разность давлений или разность температур между верхней и нижней точками дымохода.

Однако такое представление не совсем корректно, ведь при малой разнице давлений тяга может быть увеличена за счет других факторов. Поэтому под тягой следует понимать скорость движения воздушных масс через сечение дымохода. Она может быть увеличенной, уменьшенной или нормальной. Средняя скорость должна быть равной 0,25 м/с.

Измерить скорость движения продуктов сгорания в домашних условиях невозможно. Перед розжигом камина рекомендуется убедиться, что тяга присутствует. Для этого следует наблюдать за поведением пламени горящего куска бумаги, а оценить величину этой тяги уже можно по поведению самого камина после растопки.

Схема кладки кирпичей

Чтобы не полагаться на волю случая, тщательно изучаются все факторы, влияющие на величину тяги. Среди них выделяют динамические (атмосферное давление, осадки, ветер, повреждение дымохода) и статистические, зависящие от того, какие размеры камина были выбраны при строительстве, какова его ширина, высота.

Полезно знать: Как почистить камин, какие инструменты и средства следует применять

Особенности выбора металлического прибора

Размеры и мощность печи “Амур”

Этот вид отопительных приборов очень популярен среди владельцев загородных домов. При его

выборе учитывайте мощность устройства, которая указана в его паспорте. Размеры камина будут определяться этим значением, которое зависит от опаливаемого объема.

Для расчета мощности вам нужно знать общую площадь дома, которую умножьте на высоту потолков. Полученную цифру разделите на 20. Данное значение будет определять минимальную мощность установки. Размеры каминов будут зависеть от этого значения.

Портал для камина размеры и материал

Внешние габариты готового продукта зависят от его вида, топочного отверстия и материала изготовления. Кирпичный вариант в силу своей надежности и массивности занимает гораздо больше места, чем конструкция с конвекционным коробом.

Разновидности коробов:

• газоблоки;
• скамол;
• гипсокартон.

Важно понимать, что горючие ДСП, фанера и дерево абсолютно не подходят для этих целей. При эксплуатации и создании отопительного прибора с открытым пламенем следует придерживаться противопожарных СНИПов и рекомендаций изготовителя.

Первый этап: кладка топливной части

Перед началом работ по кладке камина определите границы будущего очага. Для этого нужно будет разметить пол и стены в соответствии с ранее составленным чертежом. В первую очередь происходит расчет, и разметка топливной части камина, после этого – дымохода. Ниже приведены некоторые советы специалистов при использовании в укладке кирпича:

1. Перед тем, как начинать собирать камин, сложите все кирпичи без раствора. Предварительная раскладка поможет определить, есть ли просчеты в соотношении между размером камина и количеством кирпичей. Если некоторые элементы кладки выступают за пределы намеченного контура, их нужно аккуратно обрезать лазерным инструментом. Этот процесс называется «притиркой». После того, как все элементы подогнаны, можно приступать к укладке кирпичей или камня на связующий раствор.
2. Кирпич красного цвета вымачивается перед укладкой во избежание впитывания влаги из связующего раствора. Если этого не сделать, раствор очень быстро высохнет и не успеет схватиться, вследствие чего кладка потеряет свою прочность и монолитность.
3. Если в кладке используется огнеупорный кирпич, то его достаточно слегка увлажнить.

Коротко о терминах

Как бы там ни было, но камин практически не изменил своей конструкции со времен Священной Римской империи. Все те же топка и дымоход, задвижки и колосники. Правда сегодня, это сооружение несколько видоизменилось, времени то прошло довольно много, появились газовые камины, устройства для быстрого нагрева воздуха, есть био-камины и даже электрические, с имитацией режима горения очага при сильном ветре.

В классическом варианте камин имеет следующие части и составляющие:

Топка – место, где горит топливо, или по-другому очаг;

Портал – декоративное оформление топки;

Колосниковая решетка – металлическая конструкция, на которой происходит горение дров, он поднята над поверхностью топки, и таким образом, обеспечивает больший приток кислорода к горящим дровам;

Пода – нижняя часть топки, на ней может происходить горение дров или на ней устанавливается колосниковая решетка;

Зольник – место, где после сгорания дров собирается зола;

Зеркала – задняя часть камина, которая отражает тепло;

Дымовой карниз – выступ, который рассекает поток дыма и воздуха, направляя первый в дымоход, а теплый воздух вовнутрь помещения;

Дымохода – трубы, по которой отводится дым наружу;

Шибер – задвижка, которая регулирует поток отводимого дыма, когда топка закончена, он перекрывает дымоход и не дает теплому воздуху покинуть помещение;

Все эти элементы встречаются в разных видах каминов на твердом топливе, при этом неважно какое расположение имеет в помещении камин и как он будет декорирован. Важно, что при постройке все эти элементы были включены в конструкцию.

При подборе модели камина и просчете проекта упоминается несколько параметров, которые характеризуют будущую конструкцию, один из таких терминов «высота камина». Для большинства этот термин чаще всего ассоциируется с внешними размерами готового сооружения. Действительно, в понимании большинства высота камина это та высота, на которой находится каминная полка, на которой принято размещать каминные часы или кованые подсвечники. На самом деле высота декоративного портала имеет мало чего общего с высотой камина.

В профессиональном понимании высота камина имеет несколько значений – это и высота топки, это и высота размещения топки относительно поверхности пола комнаты, это и то где размещаются скрытые элементы конструкции – воздуховоды, трубы водяного регистра и шиберы. Но чаще всего этот термин употребляется при определении размеров топки камина.

Требования к кладке

Соблюдайте абсолютную гладкость кладки. Вся внутренняя и наружная поверхность должна быть максимально безупречной. Например, в камине Амур заводского производства гладкость достигнута за счет внутренней облицовки специальной плиткой. Вам же нужно будет удалять излишки раствора при помощи влажной тряпки. При обнаружении сколов или трещин в кирпиче или камне сразу замазывайте их раствором. Вообще рекомендуется проглаживать кирпич после 3-4 рядов выкладки.

Кладку ни в коем случае нельзя шлифовать, так как глина имеет свойство осыпаться после высыхания. Шлифовкой вы только будете способствовать скорейшему выщерблению и разрушению каминной кладки.
