Как устроен унитаз: конструктивные особенности сливного бачка и чаши

Конструкция унитаза должна быть одновременно удобной (подходить всем членам семьи по росту) и легко прочищаемой.

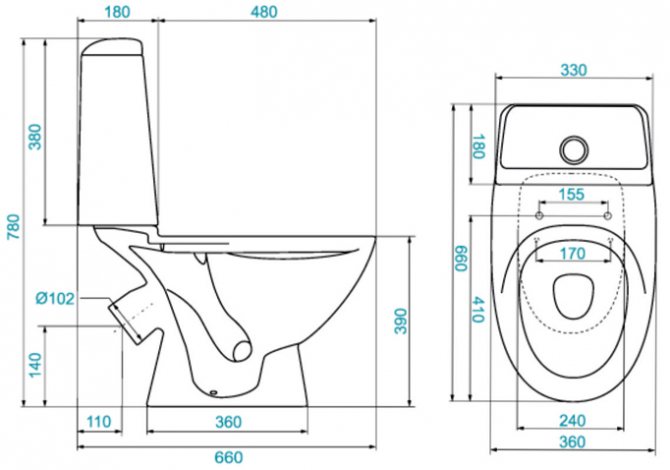

Схема компакт унитаза с размерами.

Удобство эксплуатации унитаза и всех его составляющих зависит от типа сооружения: комплекса смыва, формы чаши и прочего.

Каждый из этих параметров будет наиболее подробным образом описан далее.

Посреди конструкций унитазов можно условным образом выделить следующие особенности:

• механизм сливного бачка унитаза;
• комплекс смыва унитаза;
• устройство выпуска;
• оформление чаши унитаза.

Виды унитазов

В продаже сегодня имеются:

• унитаз подвесной;
• напольный;
• компактный, который комплектуется бачком;
• приставной;
• турецкий;
• чаша «генуя».

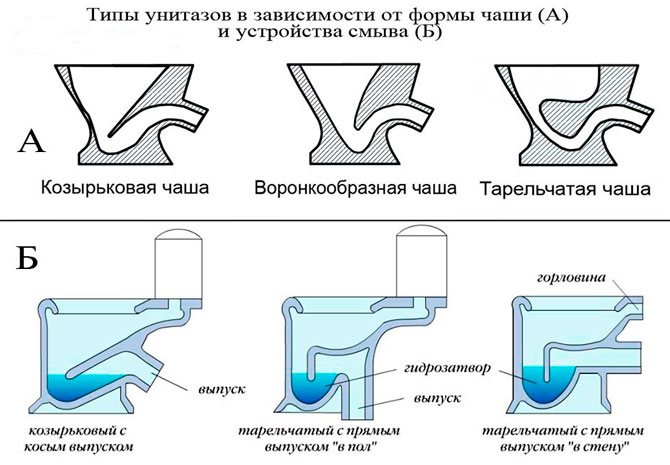

Типы унитазов

Унитаз компактный

Его производство начали еще в СССР. Тогда перед производителями была поставлена задача – создать устройство, которое будет функциональным, но при этом компактным. До сих пор именно эта конструкция самая востребованная среди пользователей.

Унитаз компактный состоит из:

• чаши;
• арматуры (внутренних деталей сливного бачка);
• самого сливного бачка.

Установить такую модель можно самостоятельно в квартире любой планировки. Особенно хорошо он подходит для компактных ванных комнат. Крепеж производится к полу, поэтому вся нагрузка из самого унитаза переходит на него.

У компактного унитаза есть один недостаток – большие размеры сливного бачка. Да и ухаживать за устройством хлопотно, ведь придется мыть и чашу, и сам бачок для воды.

Подвесные конструкции

Подвесные конструкции сейчас на пике своей популярности. У них есть два неоспоримых преимущества – легкий уход и компактность. Чаша унитаза не фиксируется к полу, поэтому за сантехникой удобно ухаживать, мыть пол в уборной. Сам смывной бачок располагается в стене и его не видно. Но такая конструкция имеет нюансы по установке. Ее фиксируют с помощью несущего каркаса с жесткой металлической рамой.

Монтаж каркаса проводят к полу. Для этого используются анкерные болты. Чтобы еще больше закрепить несущую конструкцию, ее фиксируют дополнительно к стене. В таком случае она будет способна выдержать нагрузку до 400 кг.

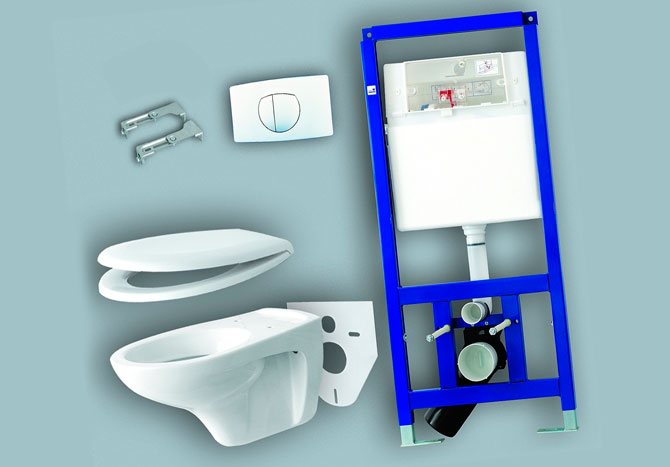

Конструкция подвесного унитаза

Далее на каркас устанавливают чашу унитаза и сам бачок, который прячут за гипсокартонными листами.

Подвесные модели состоят из:

• чаши;
• сливного бачка с кнопкой и рычагом слива;
• сиденья.

Высота установки

Параметр очень важен, если предстоит перенос прибора от канализации. Чем больше расстояние до нее, тем значительнее должен быть пьедестал. Труба, ведущая к канализации, располагается под углом. Чем этот угол больше, тем лучше проходит слив. Добиться необходимого наклона при удлинении коммуникаций можно только подняв выпуск.

При капитальном ремонте решить данную проблему гораздо проще, поскольку появляется возможность поднять уровень пола или красиво оформить пьедестал. Если чаша находится слишком далеко, лучше сконструировать его так, чтобы на него помещались ноги. Ведь один из главных принципов — это удобство.

При переносе оборудования может потребоваться более длинная подводка для бачка. Следует также правильно рассчитать дистанцию до двери в санузел или туалет. Оно не должно быть больше 0,6 м. Расстояние до боковых стен, ванны или раковины должно быть более 0,25 м.

В типовых квартирах, как правило, не нужно монтировать унитаз высоко. Согласно действующим нормативам, расширять санузел за счет жилых помещений запрещено. Сдвигать его в сторону не позволяет пространство. При перепланировке ванную и туалет иногда объединяют с коридором, но его ширина в среднем составляет всего один метр. Если же подобных изменений в домах типовых серий не планируется, делать стяжку или возводить постамент не потребуется.

Сливной бачок

Это устройство – основная часть всей конструкции. В бачок поступает вода, необходимая для очищения чаши. Для его изготовления могут быть использованы следующие материалы:

• нержавейка;
• керамика;
• чугун;
• пластмасса.

Конструкция состоит из:

• поплавка;
• тяги;
• клапана;
• груши.

Поплавок работает по следующему принципу:

1. Когда спустили воду из бачка, потянув за специальный рычаг или нажав на кнопку, она уходит вниз, и вместе с ней опустился поплавок.
2. Затворный клапан подачи воды открывается, вода начинает снова поступать в бак. Чем ее больше, тем выше поднимается поплавок.
3. Подниматься он будет до заранее выставленной метки. Как только поплавок ее достигнет, затворный клапан автоматически перекрывается, и вода перестает поступать в бак.

Сливной бачок изнутри

Регулировка уровня воды в бачке

Уровень, выше которого вода не должна подниматься, можно самостоятельно отрегулировать. Для этого потребуется выполнить следующую процедуру:

1. Перекрыть подачу воды в унитаз – закрыть кран на подаче воды.
2. Спустить оставшуюся воду в бачке, чтобы ничего не мешало дальнейшим манипуляциям.
3. Снять верхнюю крышку со сливного бачка. Если конструкция с кнопкой, то ее нужно будет предварительно выкрутить по резьбе.
4. Найти поплавок. В центре бачка будет установлен клапан слива, а вот слева или справа от него – поплавок.
5. Сбоку у любого поплавка имеется планка с фиксируемыми положениями. Ее положение и нужно менять, переместив выше или ниже.
6. Не закрывая верхнюю крышку, открыть кран подачи воды. Дождаться, пока бачок наполнится до нового уровня, при необходимости повторить процедуру регулировки.
7. Закрыть верхнюю крышку и установить кнопку на место, заворачивая ее по резьбе.

Демонтаж чугунных элементов

Для проведения демонтажа чугунных элементов и цемента, оставшихся от старой сантехники, понадобятся молоток, монтировка и плоская отвертка. Выходное отверстие старых унитазов часто зацементировано в чугунное колено.

Нередко единственным способом демонтажа является разбивание керамического патрубка молотком.

Во время разбивания зацементированного в чугунное колено унитаза необходимо обязательно одевать специальные очки для защиты от осколков

После удаления унитаза требуется обстучать со всех сторон чугунную трубу и приступить к удалению цемента и отложений с её внутренне поверхности. Для этого используется молоток и отвертка, а крупные куски удаляются монтировкой

Старые чугунные трубы нельзя сильно бить молотком, потому что они могут расколоться, и придется разбивать пол до самого канализационного стояка и вставлять в него новый отвод

Для окончательной очистки трубы от ржавчины и отложений можно смочить их средством для чистки унитаза, а потом соскоблить с помощью металлической щетки.

Завершить чистку следует с помощью ветоши. Делать эти манипуляции необходимо в специальных защитных перчатках. Важно, чтобы первые 5 см внутреннего пространства чугунной трубы были гладкими, так как они будут обеспечивать герметичность будущего соединения.

Коммуникации

Сливной бачок с водопроводом соединяют при помощи шланг из резины. Они оборудованы кольцевыми уплотнителями и имеют гайки из латуни. Это лучший вариант. Использовать для подключения коммуникаций пластиковые трубы и такие же гайки не рекомендуется. Конструкция получится слишком хлипкой и ненадежной. Такие изделия можно пустить в работу, но только в качестве временного варианта.

Патрубок фиксируют сбоку или снизу бачка – все зависит от того, с какой стороны будет подаваться холодная вода для слива. Нижний вариант крепления более предпочтителен, так как процесс наполнения бачка в таком случае происходит очень тихо. Да и визуально такая конструкция выглядит аккуратнее.

Что важно учесть при монтаже

Старые дома, оборудованные трубами из чугуна, сантехника подключается с использованием следующей последовательности работ:

• Выпуск может вкладываться в отверстие трубы, а лишний промежуток замазывается при помощи цементной смеси;
• Косой выпуск можно соединить при помощи манжеты;
• Гофра применяется в тех случаях, когда унитаз повёрнут относительно раструба под углом. Кроме того, гофра может применяться, когда после ремонта унитаз установлен на постамент и выпуск не совпадает с канализационным отверстием;
• Для недопущения проникновения в квартиру запаха канализации при монтаже горизонтального выпуска, следует надеть манжету из резины. И только после этого подсоединять к раструбу.

Можно заметить, что установка унитаза собственными силами не доставит особых проблем владельцу квартиры. Особенно, если у него есть хотя бы небольшие навыки или желание изучить новое. Любой тип сантехники имеет в комплекте инструкцию, содержащую порядок действий. С таким документом выполнить установку унитаза станет ещё легче.

Источники

• https://stroychik.ru/sanuzel/ustanovka-unitaza
• https://stroy-podskazka.ru/tualet/unitazy/ustanovka/
• https://dom-i-remont.info/posts/santehnika/kak-pravilno-ustanovit-unitaz-samostoyatelno-etapy-raboty-i-instrukcziya/
• https://www.ivd.ru/stroitelstvo-i-remont/santehniceskoe-oborudovanie/ustanovka-unitaza-svoimi-rukami-poleznaya-instrukciya-dlya-raznyh-modelej-50671
• https://sansovet.com/kvartira/tualet/ustanovka-unitaza.html
• https://sovet-ingenera.com/santeh/unitaz/kak-podklyuchit-unitaz-k-kanalizacii.html
• https://montagtrub.ru/podklyuchenie-unitaza-k-kanalizatsii/
• https://kanaliza.ru/kanalizatsiya/shema-gramotnogo-podkljuchenija-unitaza-k-kanalizacii
• https://okanalizacii.ru/santeh_vodoprov/unitaz/podklyuchenie-k-kanalizacii.html
• https://gidkanal.ru/samostoyatelnoe-podklyuchenie-unitaza-k-kanalizatsii/

[свернуть]

Сливная система

Перед тем, как выбрать модель унитаза и приобрести подходящую, нужно обратить внимание на горловину. Именно от нее зависит проведение канализационной системы и функционирование сантехники в дальнейшем.

Горловина бывает:

• горизонтальная;
• вертикальная;
• угловая.

В выборе подходящей лучше опираться на мнение специалиста, который будет проводить монтаж унитаза.

Унитаз в разрезе

Инструменты

Прежде, чем приступать к работе, необходимо подготовить инструменты и материалы. Что нужно для установки, кроме нового унитаза? Вам понадобится:

• ударная дрель или перфоратор;
• бур (диаметр бура подбирается в зависимости от диаметра крепежных элементов);
• если установка производится на кафельную плитку — сверло по кафелю;
• молоток;
• зубило;
• отвертки;
• набор гаечных ключей;
• разводной ключ;
• шпатель;
• выдвижной нож;
• маркер или карандаш;
• рулетка.

Также очень желательно иметь защитные очки, чтобы уберечь глаза от попадания пыли.

Дополнительно вам потребуются:

• силиконовый герметик с пистолетом или в специальном тюбике;
• лента ФУМ или сантехнический лен;
• металлизированный скотч;
• сальник;
• гофра;
• кран;
• гибкий шланг для подключения бачка к водопроводу;
• полиэтиленовая пленка; ведро и тряпка;
• ремонтный раствор;
• дюбели, если они не предусмотрены в комплекте поставки унитаза.

Некоторые способы установки подразумевают обязательное применение цементного раствора.

Если вы еще не определились с определенной моделью сантехнического устройства, статья о том, как правильно выбрать унитаз, вам поможет.

Монтаж устройства немного отличается, если туалет покрыт кафелем. Выясните, как установить унитаз на плитку своими руками.

Современный материал

Изготовление чаши выполняется из самых разных материалов:

Пошаговая схема установки унитаза.

Однако наиболее часто к реализации предлагаются унитазы, сделанные из керамики:

Эти материалы очень сложно отличить, иногда это не может сделать даже профессионал. Их стоимость совершенно одинакова. Однако санфарфор имеет больше положительных качеств:

• пористость;
• меньше впитывает грязь;
• ликвидирует запахи.

Чтобы определить вид материала, необходимо в магазине ознакомиться с каталогом. В нем обычно указывается вид материала, из которого изготовлена определенная модель.
